Wat is "ELCajon Mic Processor"

De Roland EC-10M ELCajon Mic Processor is een nieuw concept in percussie soundmodules; het gebruikt Roland's in eigen beheer ontwikkelde micsensor en geluidsgenererende technologie om het akoestische geluid van je cajon op te pikken en te versterken, en stelt je in staat om er elektronische geluiden overheen te leggen.

Belangrijkste functies

• Terwijl je profiteert van de resonantie van het originele geluid van de cajon, kun je bovendien een breed scala aan elektronische geluiden toevoegen.
• Je kunt schakelen tussen twee verschillende elektronische geluiden, afhankelijk van de toonhoogte van het geluid dat de microfoon binnenkomt.
• Je kunt een eenvoudige loop-play functie gebruiken om mee te spelen met een ritmepatroon dat door elektronische geluiden wordt gespeeld.
• Een hoogwaardige clip-type condensatormicrofoon die direct op de cajon kan worden geïnstalleerd, is inbegrepen.
• De volumebalans tussen het microfoongeluid en het elektronische geluid kan door de artiest worden aangepast.
• Compressor- en enhancer-effecten specifiek voor de microfoon zijn aanwezig, waardoor de luidheid en definitie van het geluid worden verbeterd.

Paneelbeschrijvingen

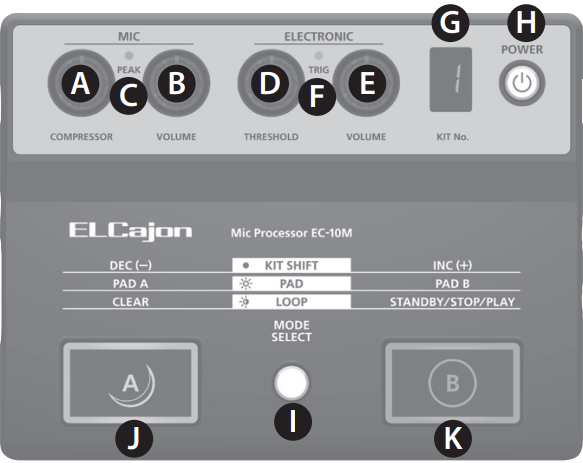

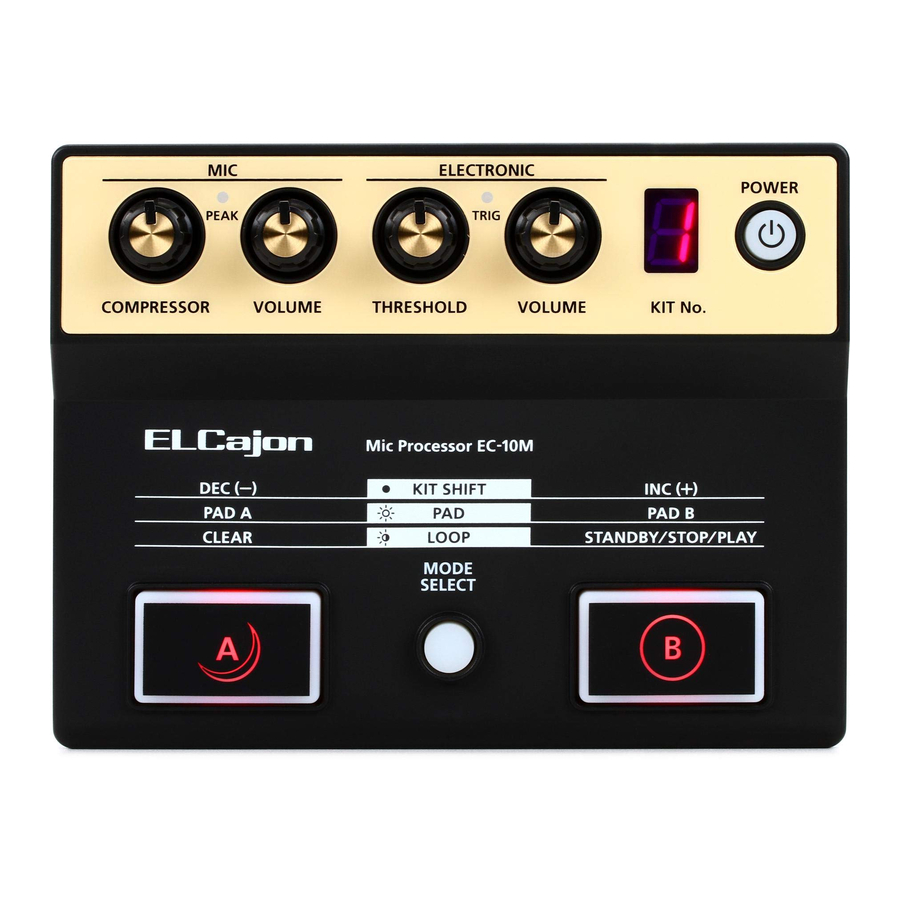

Bovenpaneel

MIC

1. [COMPRESSOR] draaiknop
   Past de luidheid van de microfoon aan.
   Als je aan de knop naar rechts draait, neemt de luidheid toe en wordt de aanval versterkt.
2. [VOLUME] draaiknop
   Past het volume van de microfoon aan.
3. PEAK indicator
   Deze indicator brandt wanneer het microfooningangsniveau de piek bereikt. Pas de microfoonversterking zo aan dat de PEAK indicator niet oplicht.

ELECTRONIC

4. [THRESHOLD] draaiknop
   Specificeert het ingangsniveau dat het elektronische laag geluid activeert. Als je aan de knop naar rechts draait, neemt de slagkracht toe die nodig is om het elektronische laag geluid te activeren.
5. [VOLUME] draaiknop
   Past het volume van het elektronische laag geluid aan.
6. [TRIGGER] indicator
   Deze brandt wanneer het elektronische laag geluid wordt geproduceerd.
7. [KIT No.] indicator
   Geeft het geselecteerde kitnummer aan (1–9, 0, A–F).
8. [POWER] schakelaar
   Zet de stroom aan/uit. Houd deze schakelaar lang ingedrukt om de stroom uit te schakelen.
9. [MODE SELECT] knop
   Schakelt de modus van de voetschakelaars [A] J / [B] K

Zijpaneel (rechts)

1. MIC/MIX OUTPUT jack
   Als er een kabel is aangesloten op de ELECTRONIC jack, wordt het geluid van de microfoon op zichzelf via deze jack uitgevoerd. Als er geen kabel is aangesloten op de ELECTRONIC jack, wordt het geluid van de microfoon en het geluid van de elektronische laag via deze jack uitgevoerd.
2. ELECTRONIC OUTPUT jack
   De elektronische laag geluiden worden via deze jack uitgevoerd.
3. DC IN jack
   Sluit hier de meegeleverde AC-adapter aan.
   * We raden je aan om batterijen in het apparaat te laten zitten, zelfs als je het van stroom voorziet met de AC-adapter. Op die manier kun je een optreden voortzetten, zelfs als het snoer van de AC-adapter per ongeluk wordt losgekoppeld van het apparaat.
   * Om storingen en defecten aan de apparatuur te voorkomen, draai je altijd het volume omlaag en schakel je alle apparaten uit voordat je verbindingen maakt.

Zijpaneel (links)

1. TRIGGER IN jack (PAD A/B)
   Sluit een externe kicktriggerpad (apart verkrijgbaar: KD-7, KT-9, KT-10) aan op deze jack. Je kunt de twee verschillende elektronische laag geluiden spelen die zijn toegewezen aan pad [A] en pad [B]. * Je kunt een stereo-splitsingskabel (apart verkrijgbaar: PCS-31L) gebruiken om maximaal twee kicktriggerpads op dit apparaat aan te sluiten.
2. MIC IN jack
   Sluit de meegeleverde clipmicrofoon aan op deze jack.
3. [MIC GAIN] draaiknop
   Past de versterking van de microfoon aan.
4. [ENHANCE ON/OFF] schakelaar
   Schakelt het enhance effect in dat wordt toegepast op het geluid van de microfoon. Als dit is ingeschakeld, krijgt het microfoongeluid een grotere definitie. Dit is effectief als je een helderder geluid wilt.

Onderpaneel

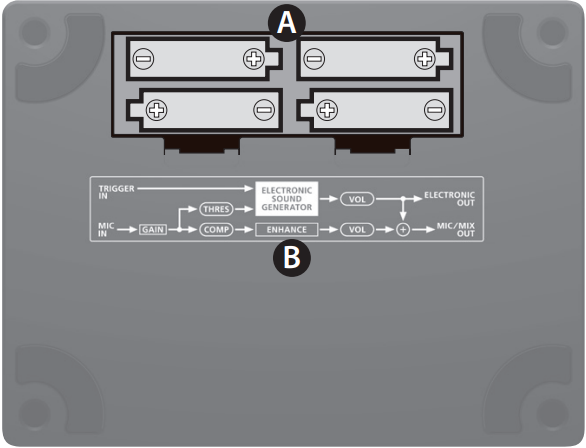

1. Batterijhouder
   De EC-10M werkt op batterijen of de meegeleverde AC-adapter. Als je het apparaat op batterijen gebruikt, plaats dan vier AAA-batterijen, waarbij je erop let dat je de batterijen correct plaatst.
   * Wees voorzichtig bij het omdraaien van het apparaat om te voorkomen dat de knoppen en draaiknoppen beschadigd raken. Ga ook voorzichtig om met het apparaat; laat het niet vallen.
   * De batterijduur is ongeveer 5 uur bij normaal gebruik. Wanneer de batterijen bijna leeg zijn, knippert "L" in de KIT No. indicator. Vervang de batterij zo snel mogelijk.
   * Als je onjuist met batterijen omgaat, loop je het risico op explosie en vloeistoflekkage. Zorg ervoor dat je alle items met betrekking tot batterijen die worden vermeld in "VEILIG GEBRUIK VAN HET APPARAAT" en "BELANGRIJKE OPMERKINGEN" (folder "VEILIG GEBRUIK VAN HET APPARAAT") zorgvuldig in acht neemt.
2. Blokschema
   Dit diagram toont de signaalstroom van de EC-10M.

Clip microfoon

1. Clip open/dicht draaiknop
   Opent/sluit de clip.
2. Kabelhaak
   Zet de kabel van de clipmicrofoon vast.

Gebruik

1. Sluit de EC-10M aan op je versterker of PA-mixer.

2. Sluit de meegeleverde clipmicrofoon aan op de MIC IN-ingang.

3. Bevestig de clipmicrofoon aan je cajon.
   Zoals afgebeeld, klem je de microfoon vast aan de onderkant (positie 6 uur) van het klankgat aan de achterkant van de cajon, zodat de microfoon zich binnenin bevindt (met het Roland-logo naar buiten gericht). Gebruik de kabelhaak om de kabel zo te geleiden dat deze de cajon niet raakt.

   * Afhankelijk van de vorm van het klankgat is het mogelijk dat de microfoon niet op de 6 uur-positie kan worden bevestigd; zo ja, dan is het prima om de microfoon op een andere positie te bevestigen (zoals 9 uur).

4. Plaats de EC-10M bij je voet.

   Plaats de EC-10M waar je hem met één voet kunt bedienen.

5. Schakel de stroom in.

   * Voordat je het apparaat in- of uitschakelt, moet je altijd het volume omlaag draaien. Zelfs met het volume omlaag hoor je mogelijk geluid bij het in- of uitschakelen van het apparaat. Dit is echter normaal en duidt niet op een storing.

6. Gebruik de [MIC GAIN]-knop om de microfoonversterking aan te passen.
   Begin met de versterking op de maximale stand en verlaag deze geleidelijk totdat de PEAK-indicator niet oplicht wanneer je hard op de cajon slaat.

   * Als het geluid van de microfoon vervormd lijkt te zijn, verlaag dan de [MIC GAIN]-knop.

7. Gebruik de [VOLUME]-knoppen (MIC, ELECTRONIC) om het volume aan te passen.

   Als je het geluid van de cajon zelf wilt benadrukken, is het effectief om het ELECTRONIC-volume te verlagen en het MIC-volume te verhogen.

8. Gebruik de [THRESHOLD]-knop om de gevoeligheid aan te passen waarmee het elektronische laag-geluid wordt geactiveerd.

   Als deze instelling laag is, wordt het elektronische laag-geluid zelfs door een zachte slag geactiveerd. Naarmate deze instelling wordt verhoogd, wordt het elektronische laag-geluid alleen geactiveerd door een harde slag.
   * Als het elektronische geluid per ongeluk wordt geactiveerd door andere geluiden die door de microfoon worden opgevangen wanneer je niet op de cajon speelt, verhoog dan de drempelinstelling, zodat het geluid alleen wordt geactiveerd wanneer je wilt dat het wordt geactiveerd.

9. Gebruik de voetschakelaars [A] / [B] om tussen kits te schakelen.

   Raadpleeg "Kitlijst" voor meer informatie over elke kit.

Over de Loop-functie

Met de EC-10M kun je een frase van elektronische laag-geluiden opnemen en deze direct afspelen als een loop. Hierdoor kun je op de cajon spelen, begeleid door de weergave van de elektronische laag-geluidsloop (shaker, tamboerijn, basdrum of ander geluidseffect). Hier is hoe je opneemt en afspeelt.

1. Selecteer de kit met het elektronische geluid dat je wilt opnemen.
2. Pas tijdens het bespelen van de cajon of de kicktrigger de volume balans van het elektronische laag-geluid aan.
3. Gebruik de [MODE SELECT]-knop om de loopmodus te selecteren.
4. Druk op de voetschakelaar [A] om eerder opgenomen content te verwijderen.
5. Druk op de voetschakelaar [B] om de opname-stand-by status te activeren.
   De voetschakelaar [B] brandt rood.
6. Wanneer je begint te spelen, start de opname automatisch.
   Tijdens de opname knippert de voetschakelaar [B] rood.
7. Op het moment dat je de opname wilt beëindigen, druk je op de voetschakelaar [B].
   De performance-data van het moment dat je begint met opnemen tot het moment dat je op de voetschakelaar [B] drukt, wordt automatisch afgespeeld als een loop. Als er opgenomen performance-data aanwezig is, brandt de voetschakelaar [B] groen.
8. Om de weergave te stoppen, druk je nogmaals op de voetschakelaar [B].
   * Je kunt geen elektronische laag-geluiden uitvoeren tijdens het afspelen van de loop. Je kunt alleen optreden met de cajon zelf en het geluid van de microfoon.

Kitlijst

Prestatieadvies

• Als u de attack van het microfoongeluid wilt benadrukken, past u de compressorinstelling naar boven aan.
• Door dempend materiaal in de cajon te plaatsen, vermindert u ongewenste resonantie, waardoor u een scherper en strakker geluid kunt produceren.
• De manier waarop de elektronische laag (hoog/laag) van de EC-10M klinkt, verschilt afhankelijk van het karakter van het geluid dat de microfoon binnenkomt. Als u deze verschillen nauwkeurig wilt reproduceren, moet u weten welk deel van uw cajon moet worden aangeslagen om verschillende geluiden te produceren.
• U kunt de elektronische laag geluiden niet uitvoeren tijdens het afspelen van loops. U kunt alleen presteren met behulp van het geluid van de cajon zelf en het geluid van de microfoon.

Belangrijkste specificaties

Roland EC-10M ELCajon microfoonprocessor
