Evenflo Exersaucer Triple Fun - Handleiding Activiteitencentrum

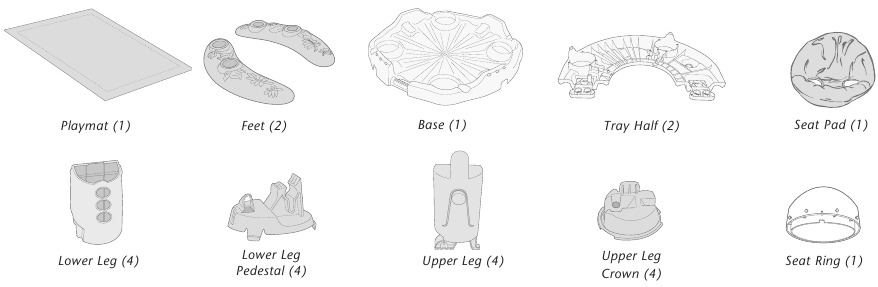

Inhoud van de verpakking

Hardware Kit Bag (1) (Hardware Kit Tas (1))
1 Instructions (1 Instructies)
24 Screws–#6x3/4"(3.5 x 19 mm) (24 Schroeven–#6x3/4"(3.5 x 19 mm))
4 Washers (4 Ringen)
4 Large springs (4 Grote veren)
4 1-3/4" (44.5 mm) springs (4 1-3/4" (44.5 mm) veren)
4 1-1/2" (38 mm) springs (4 1-1/2" (38 mm) veren)

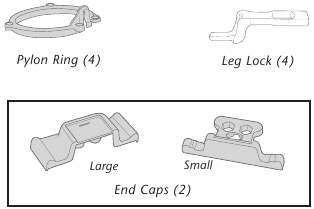

2 End Caps (2 Eindkappen)
4 Leg Locks (4 Pootvergrendelingen)
4 Pylon Rings (4 Pylonringen)
4 Stabilizer Feet (4 Stabilisatievoeten)
6 Seat Wheels (6 Zittingwielen)

Toy Kit Bag (1) (Speelgoed Kit Tas (1))
8 Toys (8 Stuks speelgoed)

Benodigde gereedschappen

Phillips Screwdriver (Kruiskopschroevendraaier)

Draai alle schroeven vast totdat ze goed vastzitten; draai ze niet te vast. Gebruik alleen #6 x 3/4" (3.5 x 19 mm) schroeven (meegeleverd).
GEBRUIK GEEN ELEKTRISCH GEREEDSCHAP.

Registratie informatie

Registreer dit product zodat we contact met u kunnen opnemen in geval van een veiligheidswaarschuwing of terugroepactie. We zullen uw persoonlijke gegevens niet verkopen, verhuren of delen. Om uw product te registreren, vult u de kaart in die erbij is geleverd en stuurt u deze op, of bezoek onze online registratie op www.evenflo.com/registerproduct
Noteer het modelnummer en de fabricagedatum voor toekomstig gebruik.

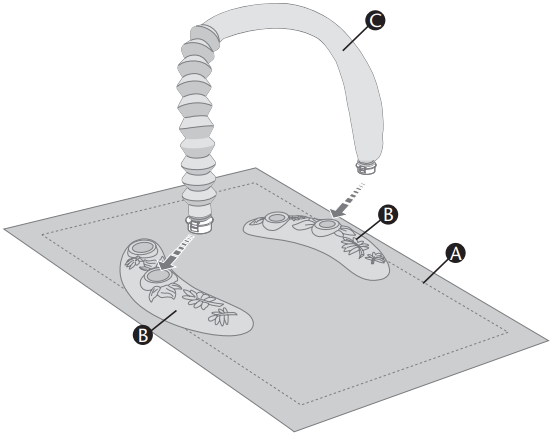

Fase 1 Montage

Fase 1 wordt gebruikt voor baby's van geboorte tot 4 maanden oud.

1. Plaats de mat op de vloer.
2. Plaats de voeten aan weerszijden van de mat, zoals afgebeeld.
3. Installeer de speelgoedstang in de voeten, zoals afgebeeld. Druk de speelgoedstang stevig naar beneden totdat deze vastklikt. Trek aan de speelgoedstang en het speelgoed dat in de voeten is geïnstalleerd om er zeker van te zijn dat ze vergrendeld zijn

Fase 2 Montage

Basismontage

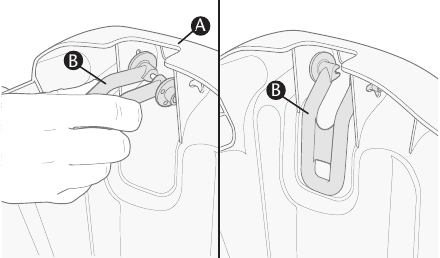

1. Draai de basis ondersteboven en zoek vier stabilisatievoeten . Steek één kant van de voet in het gat van de voetbeugel en draai de voet totdat de andere kant in het tegenoverliggende gat klikt, zoals afgebeeld. Herhaal dit totdat alle vier de stabilisatievoeten zijn geïnstalleerd.
   Om stabilisatievoeten te gebruiken:
   Klap de vier stabilisatievoeten onder de basis vandaan om te voorkomen dat de ExerSaucer schommelt.

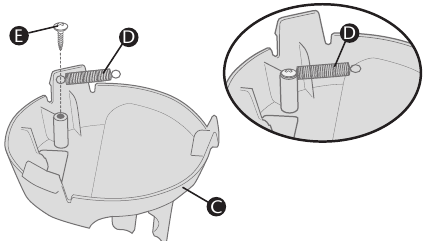

2. Zoek vier voetstukken , draai ze vervolgens om en installeer de 1-1/2 inch (38 mm) veer met schroef in elk voetstuk. Plaats de veer zoals afgebeeld. Draai de schroef niet te vast aan.

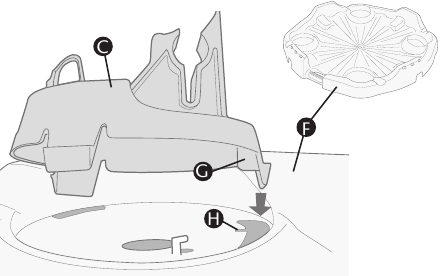

3. Om een voetstuk te installeren , houdt u deze boven de basis zodat het vergrendellipje met de ribbel direct boven de gleuf met de inkeping uitlijnt.

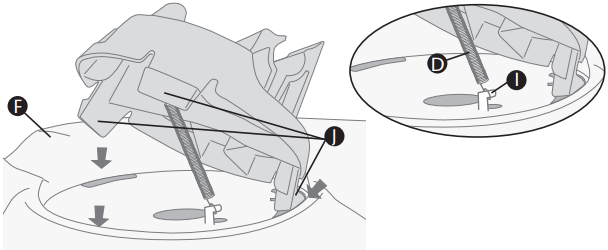

4. Bevestig de veer aan de haak op de basis , zoals afgebeeld. Zodra de veer op zijn plaats zit, lijnt u alle drie de vergrendellipjes op het voetstuk uit met de sleuven in de basis en klikt u het voetstuk op zijn plaats.

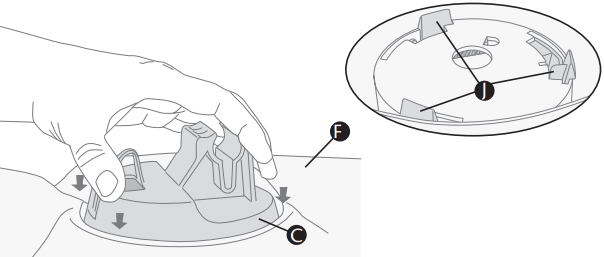

5. Draai de basis ondersteboven en zorg ervoor dat de vergrendellipjes op elk voetstuk volledig door de onderkant van de basis zijn geduwd en over de rand van de openingen zijn vergrendeld, zoals afgebeeld.

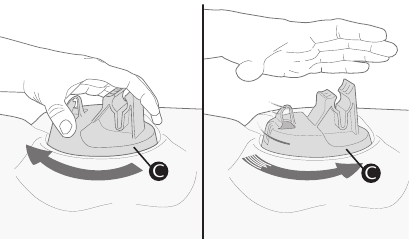

6. Controleer of de vergrendellipjes correct zijn geïnstalleerd door het voetstuk met de klok mee te draaien en vervolgens los te laten. Het voetstuk MOET terugveren op zijn plaats. Herhaal dit voor alle vier de voetstukken.

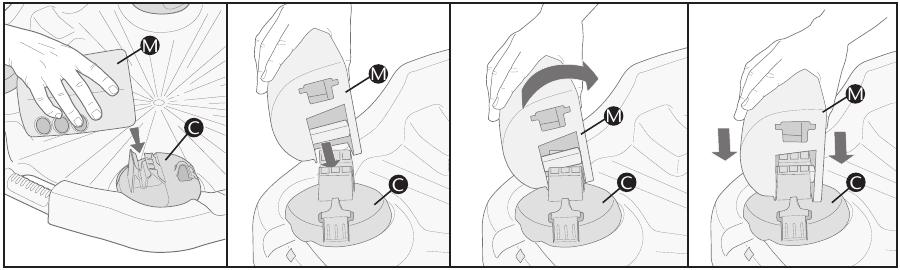

7. Plaats het onderste beenstuk in een hoek (zoals afgebeeld) op de bovenkant van het voetstuk , en beweeg zachtjes heen en weer terwijl u een constante neerwaartse druk uitoefent totdat het op zijn plaats klikt. Zwenk het onderste beenstuk omhoog totdat het in de rechtopstaande positie vergrendelt. Herhaal dit voor alle vier de beenstukken.
   U bent nu klaar met het monteren van de basis. Zet hem opzij zodat u het blad kunt monteren.



Bladmontage

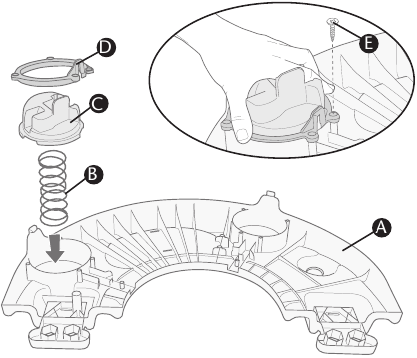

1. Zoek twee bladhelften . Installeer de veer , de bovenste beenkroon en de pyloonring op één van de bladhelften. Zet vast met vier schroeven .
   Opmerking: Houd de bovenste beenkroon en de pyloonring stevig vast tijdens het installeren van de schroeven. De spanning van de veer zal proberen de bovenste beenkroon en de pyloonring omhoog te duwen.
   Herhaal dit voor de andere bovenste beenkroon op dit blad en voor beide bovenste beenkronen op de andere bladhelft.


TIP
Installeer en draai de schroeven op de pyloonring in de volgende volgorde aan.

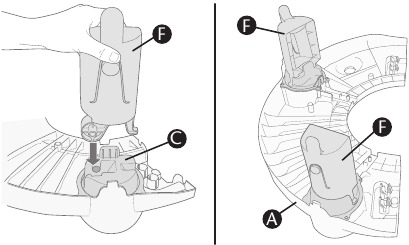

2. Steek het bovenbeen in de bovenste beenkroon totdat het op zijn plaats klikt. Trek aan het bovenbeen om ervoor te zorgen dat het stevig in de bovenste beenkroon is geïnstalleerd.
   Herhaal dit totdat alle vier de bovenste beenstukken compleet zijn.
   Opmerking: Zorg ervoor dat de verstelgaten aan de voorkant van alle vier de bovenbenen naar de buitenrand van het blad wijzen, zoals afgebeeld.

3. Schuif één uiteinde van de 1-3/4 inch (44,5 mm) veer in de veerinkeping in de beenvergrendeling , zoals afgebeeld.
   Opmerking: Zodra de veer correct is geïnstalleerd, blijft deze op zijn plaats zitten. Herhaal dit voor alle vier de beenvergrendelingen.

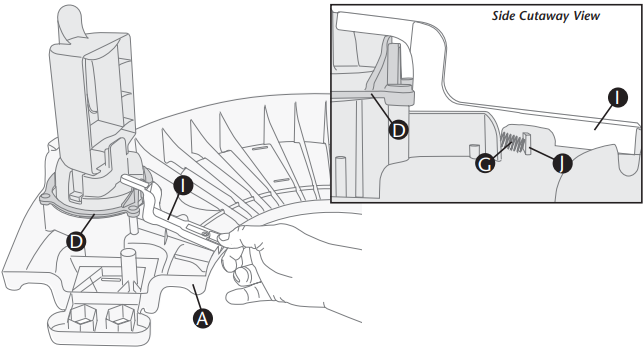

4. Plaats één beenvergrendeling op de pyloonring en op het blad , zoals afgebeeld.
   Opmerking: Het zijaanzicht hierboven illustreert hoe de veer tegen de veertab moet rusten, zodat de beenvergrendeling correct werkt.

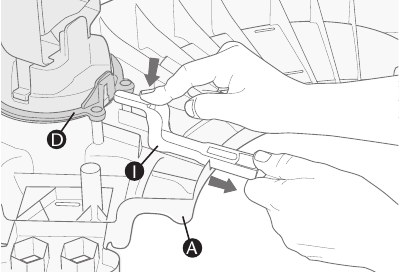

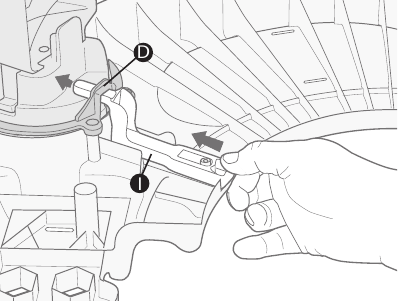

5. Duw de beenvergrendeling omlaag (tegen de pyloonring en het blad ) terwijl u eraan trekt totdat deze van de pyloonring afschuift, zoals afgebeeld.

6. Terwijl u de beenvergrendeling vasthoudt, laat u de veer de beenvergrendeling terugtrekken naar het bovenbeen terwijl u deze door de pyloonring geleidt, zoals afgebeeld.

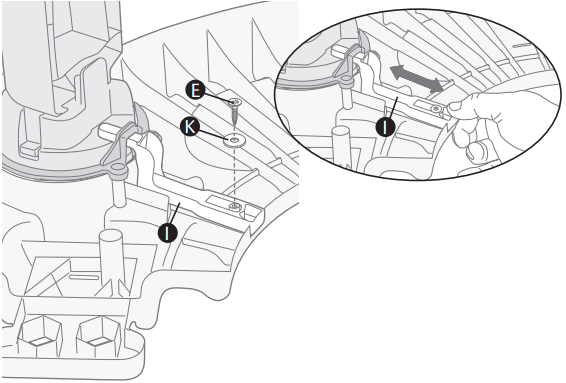

7. Zet de beenvergrendeling vast met een schroef en een sluitring . Draai de schroef niet te vast aan.
   Opmerking: Controleer of elke beenvergrendeling correct is geïnstalleerd door deze naar achteren te trekken en vervolgens los te laten. Als de beenvergrendeling terugveert in de positie, is deze correct geïnstalleerd. Als deze niet terugveert in de positie, verwijdert u de schroef en de sluitring en herhaalt u stappen 5 en 6. Herhaal dit voor alle poten.

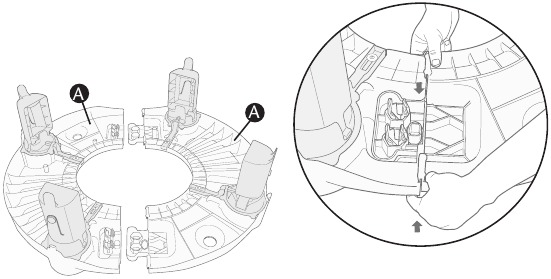

8. Monteer het blad door beide bladhelften aan elkaar te klikken, zoals afgebeeld.
   Opmerking: Zorg ervoor dat de bladhelften veilig vergrendelen.

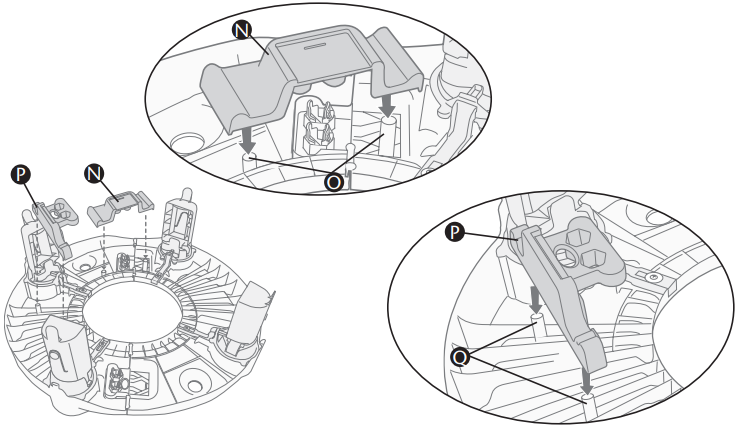

9. Zoek de grote eindkap en druk deze op de montagepennen voor opslag, zoals afgebeeld.
   Zoek de kleine eindkap en druk deze op de montagepennen voor opslag, zoals afgebeeld.


Zittingmontage

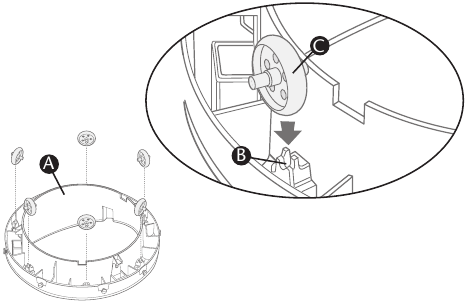

1. Plaats de zittingring ondersteboven en zoek de wielhouders . Klik zes (6) zittingwielen in de wielhouders, zoals afgebeeld.

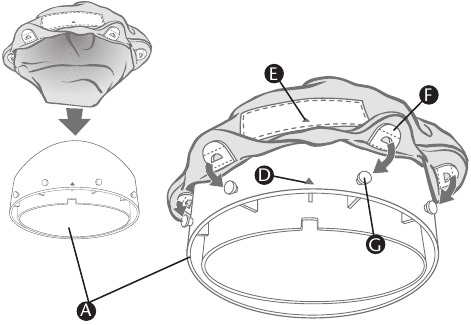

2. Draai de zittingring met de goede kant naar boven. Lijn de driehoek op de achterkant van de zittingring uit met de driehoek op het label van de zittingbekleding. Klik de plastic lipjes op de bekleding over de pennen op de zittingring. Ga door met dit proces totdat alle lipjes aan alle pennen zijn bevestigd.

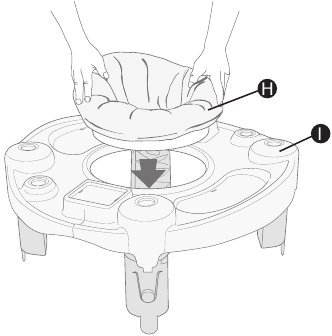

3. Druk de gemonteerde zittingring stevig op de bovenkant van het blad totdat deze op zijn plaats klikt en vrij kan draaien.

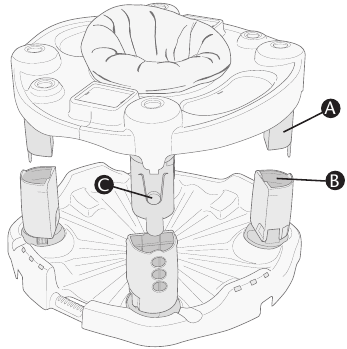

Lijn elk bovenbeen uit en begin in de openingen van het onderbeen . Druk op de knop (Druk op de knop) en geleid het bovenbeen in het onderbeen totdat het bovenbeen op zijn plaats klikt.

Laat alleen de tenen van de baby de basis raken. STA NIET TOE dat de baby platvoetig op de basis staat. Naarmate de baby groeit en actiever wordt, verhoogt u het blad naar het volgende niveau, zodat de baby geniet van de meest comfortabele pasvorm en maximaal gebruik kan maken van de draai- en stuitfuncties.

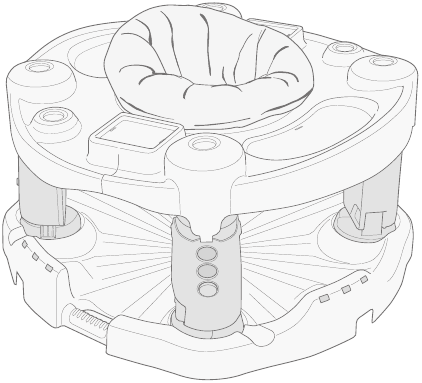

Om de hoogte aan te passen:
Verwijder de baby ALTIJD uit de ExerSaucer voordat u deze aanpast. Druk op de knop (Druk op de knop) totdat de gewenste positie is bereikt.
Zorg ervoor dat alle vier de poten in dezelfde positie zijn afgesteld.

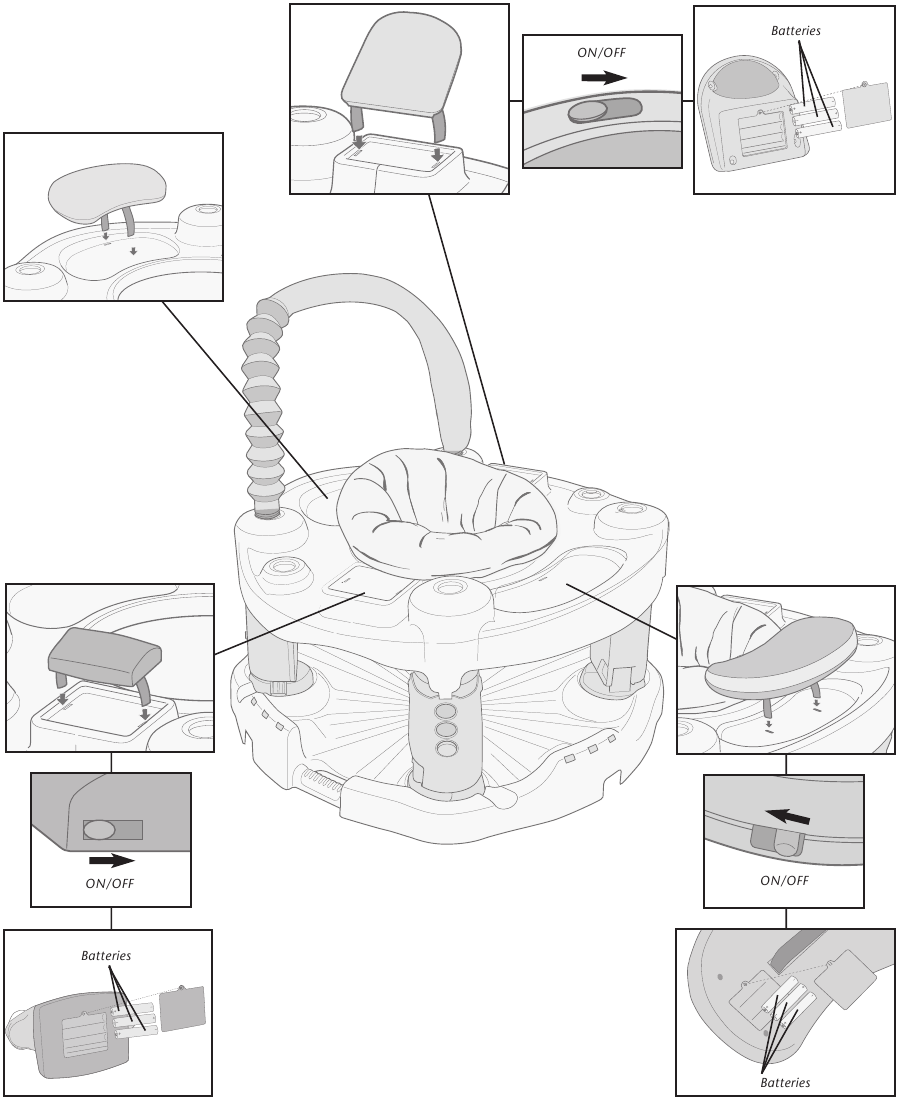

Speelgoedmontage

Inklappen/Uitklappen Fase 2

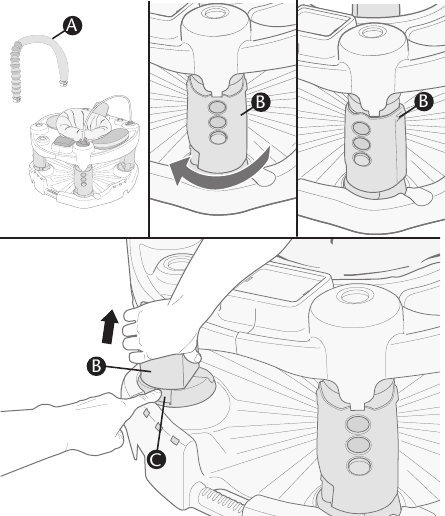

1. Om de ExerSaucer in te klappen, ALTIJD de baby en speelgoedstang(en) verwijderen van de ExerSaucer voordat u deze inklapt.
   Met de ExerSaucer plat op de vloer, draait u elk pootgedeelte volledig met de klok mee (de richting van de pijl) totdat het stopt in de getoonde positie.

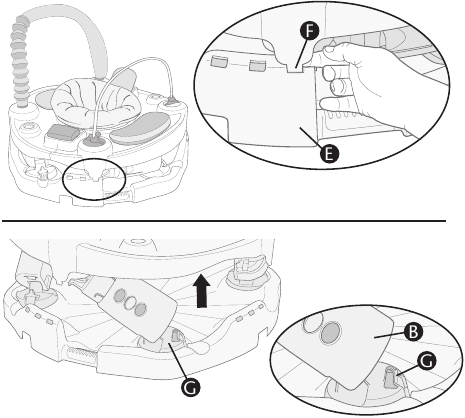

   Druk een van de vergrendellipjes van de voet volledig in en druk vervolgens op het pootgedeelte ; de poot zal gedeeltelijk inklappen. Herhaal deze procedure voor alle vier de poten.
   Na het indrukken van het vierde vergrendellipje van de voet , zal de ExerSaucer inklappen waarbij de tray naar de basis draait. Zorg ervoor dat alle vier de trayvergrendelingen vergrendeld zijn op de basis voordat u probeert de ExerSaucer te dragen.
   Let op: Zorg ervoor dat de poten op dezelfde hoogte zijn afgesteld, anders kan de ExerSaucer vastlopen en niet goed inklappen.

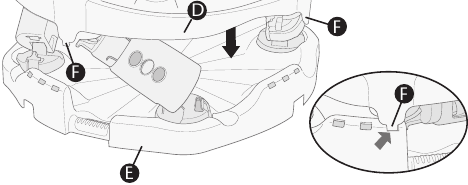

2. Om de ExerSaucer uit te klappen, maakt u de vier tray vergrendelingen los door ze van de basis naar buiten te trekken, zoals getoond.
   Houd de basis met uw voet naar beneden en trek de tray omhoog. De tray draait terwijl u trekt en de poten vergrendelen in de rechtopstaande positie. De pootgedeeltes vergrendelen op de voeten .
   Draai de tray om er zeker van te zijn dat alle poten goed vergrendeld zijn.

   Zorg ervoor dat alle vier de pootgedeeltes stevig vergrendeld zijn op de voeten voor gebruik.


Fase 3 Montage

Fase 3 wordt gebruikt voor kinderen die de loop leeftijd hebben tot 24 maanden.

1. Verwijder speelgoed en zitje van de ExerSaucer.
2. Volg stap 1 in het gedeelte "Inklappen/Uitklappen Fase 2" om de ExerSaucer in te klappen, maar laat de tray niet aan de basis vergrendelen.

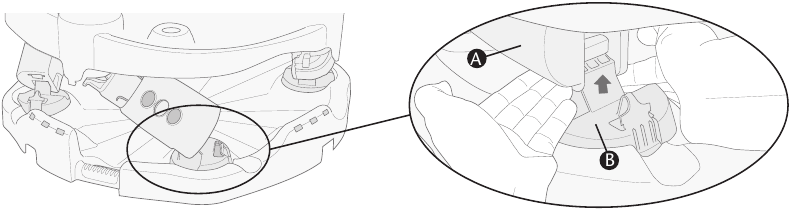

3. Plaats uw vingers onder de poten , zoals getoond, en duw omhoog om de pootgedeeltes los te koppelen van de voeten . Herhaal dit voor alle vier de pootgedeeltes.


4. Nadat alle vier de poten zijn losgekoppeld van de voeten, verwijdert u het traygedeelte van de basis .

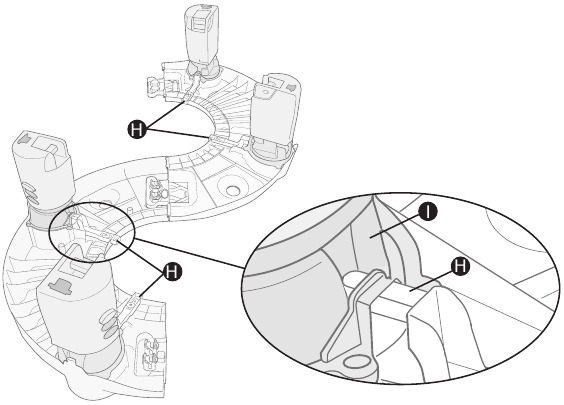

5. Draai de tray omgekeerd en verwijder de grote eindkap en de kleine eindkap van de onderkant.

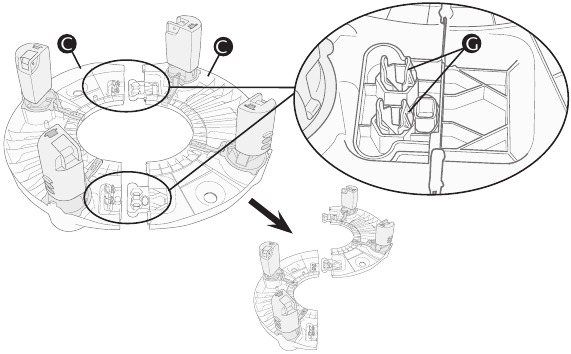

6. Knijp in beide vergrendellipjes aan elke kant van de tray om los te koppelen en de trayhelften te scheiden . Plaats ze opnieuw zoals getoond.

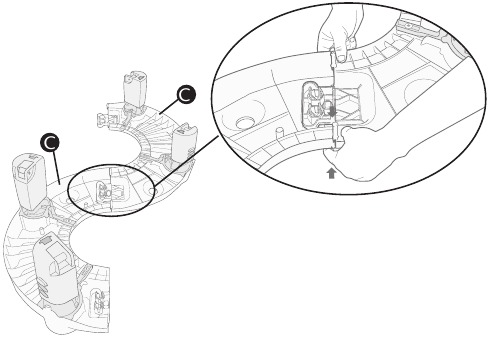

7. Verbind de trayhelften om een activiteitentafel te vormen.
   Let op: Zorg ervoor dat de trayhelften goed vergrendelen.

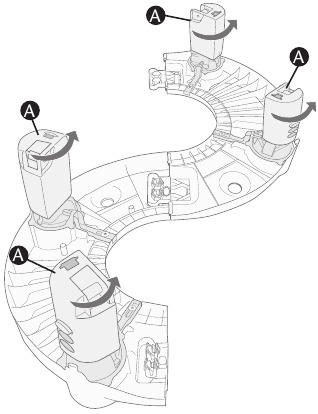

8. Draai de pootgedeeltes volledig tegen de klok in, (de richting van de pijl) totdat ze in de getoonde positie vergrendelen. Zorg ervoor dat alle vier de pootvergrendelingen goed vergrendeld zijn in de bovenste pootkroon , zoals hierboven getoond. Zorg er ook voor dat de uiteinden van alle vier de pootvergrendelingen voorbij de rand van de tray steken, zoals getoond.

   GEBRUIK deze activiteitentafel NIET tenzij de poten op hun plaats zijn vergrendeld!

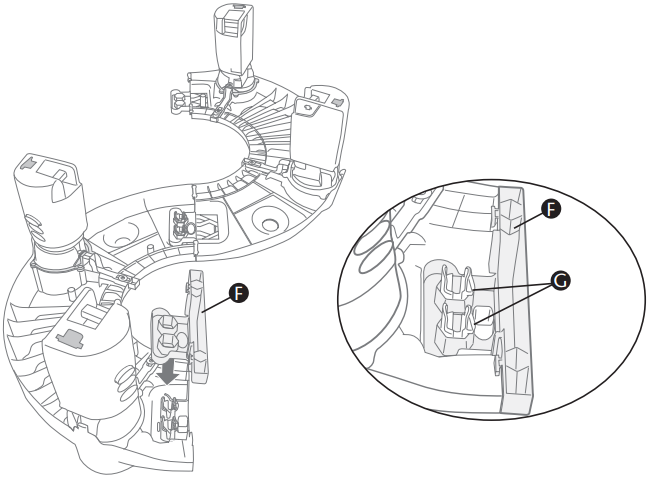

9. Installeer de kleine eindkap , zoals getoond. Zorg ervoor dat de vergrendellipjes over de rand van de opening zijn vergrendeld, zoals getoond.

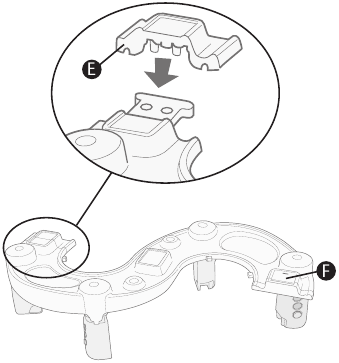

10. Draai de tafel om en installeer de grote eindkap , zoals getoond. Zorg ervoor dat beide eindkappen en op hun plaats zijn vergrendeld.

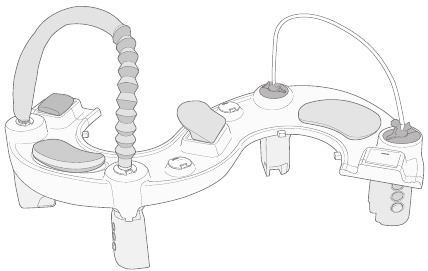

11. Installeer speelgoed op de activiteitentafel. Pas de tafel indien gewenst aan de juiste hoogte voor uw kind.
    Let op: Zorg er altijd voor dat alle vier de poten op dezelfde hoogte zijn afgesteld.


GEBRUIK Fase 3 NOOIT zonder eindkappen!

Verzorging en Onderhoud

Voor plastic onderdelen:
Veeg het oppervlak schoon met een doek die licht bevochtigd is met milde zeep en water. Laat aan de lucht drogen.

Voor zitkussen en speelmat:
Voor de beste resultaten
Machinewas apart, koud water - fijnwasprogramma. GEEN CHLOORBLEEKMIDDEL.
Droogtrommel: 10 - 15 minuten op lage temperatuur - direct verwijderen.

Als muzikaal speelgoed niet werkt, controleer dan de batterijen.
Let op: ALLEEN de AAA-batterijen zijn vervangbaar. Gooi oude batterijen veilig weg.
GEBRUIK dit product NIET als er onderdelen ontbreken, beschadigd of kapot zijn.

BATTERIJ-INFORMATIE
De levensduur van de batterij varieert met het gebruik.

Veiligheidsinformatie:
Batterijen zijn kleine voorwerpen. Batterijen moeten door volwassenen worden vervangen. Volg het polariteitsdiagram (+/-) in het batterijvak.

• Meng GEEN oude en nieuwe batterijen.
• Meng GEEN alkaline-, standaard- (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen.
• Verwijder de batterijen voordat u het apparaat voor een langere periode opbergt.
• Laat het apparaat NIET nat worden.
• Verwijder lege batterijen onmiddellijk uit het speelgoed.
• Gooi gebruikte batterijen op de juiste manier weg.
• Er mogen alleen batterijen van hetzelfde of een gelijkwaardig type worden gebruikt, zoals aanbevolen.
• Gooi GEEN batterijen in vuur, omdat batterijen kunnen exploderen of lekken.
• Gebruik GEEN oplaadbare batterijen.
• Laad GEEN niet-oplaadbare batterijen op.

Batterij Vervanging:
Om de batterijen te vervangen, draait u de schroef los en verwijdert u het batterijklepje. Gooi oude batterijen op de juiste manier weg en vervang ze door 3 AAA alkaline batterijen. Plaats het klepje terug en draai de schroef vast.

Probleemoplossing

Speelgoed gaat niet aan of reageert niet

• Zorg ervoor dat de batterijen correct zijn geïnstalleerd.
• Zorg ervoor dat het batterijklepje correct is bevestigd.
• Installeer nieuwe batterijen.

Speelgoed geeft onjuiste reacties

• Controleer of installeer nieuwe batterijen.
• Zet uit (Power Off) en vervolgens aan (Power On) om te resetten.

Waarschuwingen

LEES EN VOLG ALLE WAARSCHUWINGEN EN INSTRUCTIES! HET NIET DOEN HIERVAN KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD!

• Laat een kind NOOIT zonder toezicht achter. Houd het kind ALTIJD in het zicht wanneer het zich in de ExerSaucer® bevindt.
• Lees alle instructies voor de montage en het gebruik van de ExerSaucer®.
• Bewaar de instructies voor toekomstig gebruik.
• Houd kinderen uit de buurt van het niet-gemonteerde product.
• Montage door een volwassene is vereist. Wees voorzichtig bij het uitpakken en monteren; bevat kleine onderdelen en scherpe randen.
• Om mogelijk verstikkingsgevaar te voorkomen, verwijdert en gooit u onmiddellijk verpakkingsmateriaal weg voordat u dit product gebruikt.
• Koorden kunnen wurging veroorzaken!
  • Plaats de ExerSaucer NOOIT in de buurt van koorden van jaloezieën, gordijnen, telefoon, enz.
  • Plaats GEEN items met koorden, zoals koorden van capuchons of fopspenen, rond de nek van uw kind.
  • Hang GEEN koorden over het product of bevestig koorden aan speelgoed.
• Om mogelijke verwikkeling of verstikking te voorkomen (in fase 1), verwijdert u de speelgoedbeugel wanneer de baby zich begint op te drukken op handen en knieën.
• NOOIT in de buurt van trappen of opstapjes gebruiken.
• NOOIT ExerSaucer gebruiken in de buurt van fornuizen, radiatoren, kachels, open haarden of andere warmtebronnen.
• NOOIT ExerSaucer gebruiken in of nabij zwembaden of andere wateren.
• Vul de ExerSaucer-tray NIET met water.
• Vouw of verstel de hoogte NIET terwijl de baby in de ExerSaucer® zit.
• Gebruik de ExerSaucer NIET als er onderdelen ontbreken, beschadigd of kapot zijn.
• NOOIT gebruiken als slee.
• Laat het kind NIET in de ExerSaucer slapen (fase 2).
• Draai de baby NIET rond in de stoel. Sta de baby alleen toe de stoel te draaien.
• Fase 2 is bedoeld voor gebruik door kinderen die minstens 4 maanden oud zijn EN hun hoofd en nek zonder hulp rechtop kunnen houden.
• Stop met het gebruik van fase 2 wanneer uw kind een van de volgende ontwikkelingsstadia bereikt:
  • Kan zelfstandig lopen
  • Is langer dan 30" (76 cm)
  • Kan uit het product klimmen
  • Kan platvoetig in de ExerSaucer staan in de hoogste afstellingsstand
• Laat alleen de tenen van de baby de basis raken. Sta NIET toe dat de baby platvoetig op de basis staat.
• Gebruik of bewaar dit product NIET buitenshuis.
• Om omvallen te voorkomen, plaatst u het product op een vlakke, egale vloer.
• Plaats de speelmat van fase 1 NOOIT op de bodem van de schotel.
• Meng GEEN oude en nieuwe batterijen.
• Meng GEEN alkaline-, standaard- (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen. Er mogen alleen batterijen van hetzelfde of een gelijkwaardig type worden gebruikt, zoals aanbevolen.
• Gooi batterijen NIET in vuur, aangezien batterijen kunnen exploderen of lekken.
• Gebruik GEEN oplaadbare batterijen.
• Laad GEEN niet-oplaadbare batterijen op.
• Verwijder oude batterijen onmiddellijk uit het speelgoed.
• Verwijder de batterijen voordat u het apparaat voor een langere periode opbergt.
