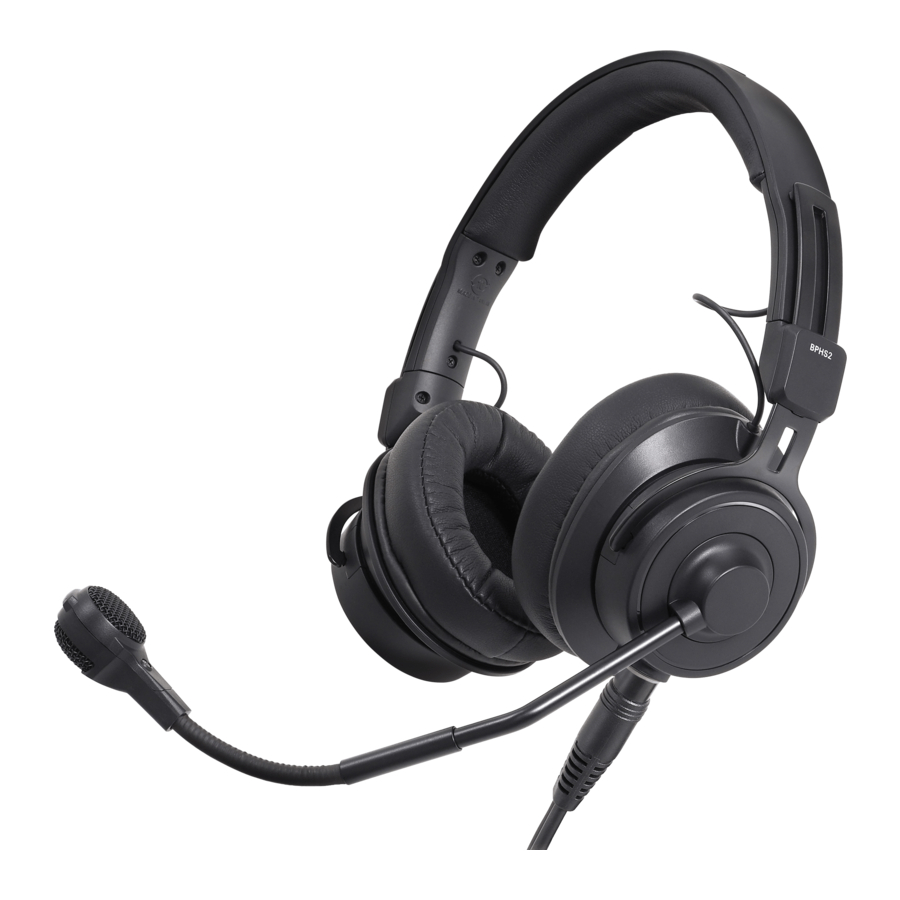

Audio-Techica BPHS2/BPHS2C/BPHS2S - Broadcast Stereo Headset met Dynamische Boom Microfoon Handleiding

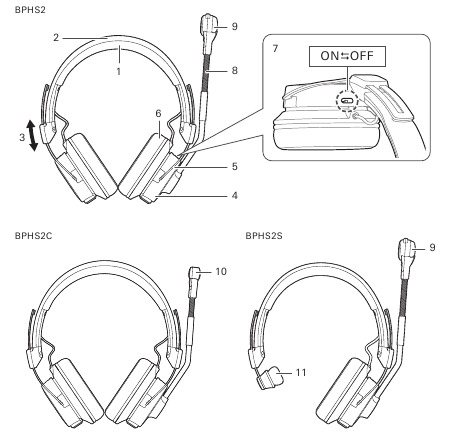

Onderdelen
Raadpleeg de figuren en controleer de onderdelen van de hoofdtelefoon voor gebruik.
- Hoofdkussen
- Hoofdband
- Schuifregelaar
- Behuizing
- Arm
- Oorkussen
- Limiter schakelaar
- Zwanenhals
- Dynamische boom microfoon
- Condensator boom microfoon
- Tempel kussen
Het product schoonmaken
Maak er een gewoonte van om het product regelmatig schoon te maken, zodat het lang meegaat. Gebruik geen alcohol, verfverdunners of andere oplosmiddelen voor het schoonmaken.
- Om schoon te maken, veegt u de hoofdeenheid af met een droge doek.
- Veeg transpiratie en ander vuil onmiddellijk na gebruik van de kabel met een droge doek. Als de kabel niet wordt schoongemaakt, kan deze na verloop van tijd verslechteren en verharden, wat kan leiden tot storingen.
- Veeg de stekker schoon met een droge doek als deze vuil is. Als de stekker niet wordt schoongemaakt, kan het geluid wegvallen en ruis veroorzaken.
- Veeg de oorkussens en het hoofdkussen schoon met een droge doek als ze vuil zijn. Transpiratie of water op de oorkussens of het hoofdkussen kan verkleuring veroorzaken. Veeg schoon met een droge doek en laat drogen in de schaduw.
- Als het product langere tijd niet wordt gebruikt, bewaar het dan op een goed geventileerde plaats, vrij van hoge temperaturen en vochtigheid.
- De oorkussens, het hoofdkussen en het tempelkussen zijn verbruiksartikelen. Ze zullen na verloop van tijd verslechteren door gebruik en opslag, dus vervang ze indien nodig. Neem contact op met uw lokale Audio-Technica dealer voor informatie over het vervangen van oorkussens, hoofdkussen of andere onderdelen, of voor informatie over andere te onderhouden onderdelen.
Het product gebruiken
U kunt de microfoon aan de linker- of rechterkant van uw gezicht gebruiken door de microfoonarm te draaien zoals weergegeven in de afbeelding.
De microfoonarm positioneren
Gebruik de microfoonarm en zwanenhals om de microfoon in de juiste positie te plaatsen.
Plaats de microfoonarm zo dat de microfoon zich ongeveer 20 mm (0,79") van het puntje van uw mond bevindt. Als u de microfoon direct voor uw mond plaatst, veroorzaakt dit plopgeluiden en andere geluiden door ademhaling.

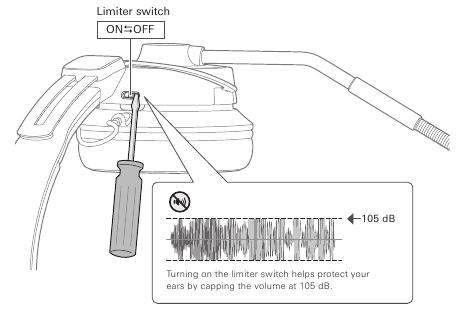

De limiter schakelaar gebruiken
Gebruik een dun stuk gereedschap om de limiter schakelaar te verschuiven, zoals weergegeven in de afbeelding.

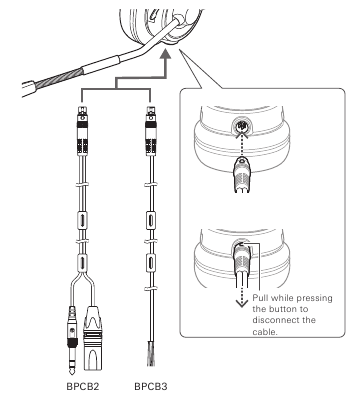

Het product aansluiten
Sluit kabels zoals BPCB2 (meegeleverd) of BPCB3 (apart verkrijgbaar) aan op de connector jack van het product.
BPCB2
Kabel voor BPHS2 (alle modellen) met een TA6F connector aan het ene uiteinde en een 3-pins XLRM connector en 6,3 mm (1/4") stekker aan het andere uiteinde.
| Functie | TA6F | 3-pins XLRM | 6.3 mm (1/4") stekker | |
| Microfoon | MIC + | PIN 5 | PIN 2 HOT | - |
| MIC – | PIN 6 | PIN 3 COLD | - | |
| SHIELD | PIN 1 | PIN1 GND | - | |
| Hoofdtelefoon | SPEAKER − | PIN 2 | - | SLEEVE |
| SPEAKER R+ | PIN 4 | - | RING | |
| SPEAKER L+ | PIN 3 | - | TIP |
BPCB3
Kabel voor BPHS2 (alle modellen) met een TA6F connector aan het ene uiteinde en een niet-afgesloten connector aan het andere uiteinde.
| Functie | TA6F | Niet-afgesloten | |
| Microfoon | MIC + | PIN 5 | RED (ROOD) |
| MIC – | PIN 6 | YELLOW (GEEL) | |
| SHIELD | PIN 1 | COPPER (KOPER) | |
| Hoofdtelefoon | SPEAKER − | PIN 2 | BLACK (ZWART) |
| SPEAKER R+ | PIN 4 | RED (ROOD) | |
| SPEAKER L+ | PIN 3 | GREEN (GROEN) |
Specificaties
Hoofdtelefoon
| Type | Gesloten dynamisch |
| Driver | Φ45 mm (1.77") |
| Gevoeligheid | 102 dB/mW |
| Frequentiebereik | 15 tot 28,000 Hz |
| Maximum output | 1,600 mW |
| Impedantie | 38Ω (312Ω wanneer de limiter schakelaar is ingeschakeld) |
| Input jack | TB6M jack |
| Gewicht (zonder kabel) | BPHS2: 250 g (8.8 oz), BPHS2C: 240 g (8.5 oz), BPHS2S: 190 g (6.7 oz) |
| Accessoires | Windscherm x 3, clip, etui |
| Vervangingen/apart verkochte items | BPCB2 (3.0 m (9.8') / TA6F, 3-pins XLRM, stekker), BPCB3 (3.0 m (9.8') / TA6F, niet-afgesloten), Earpad HP-M60x, Head pad |
Microfoon
BPHS2/BPHS2S
| Type | Dynamisch |
| Polair patroon | Hypercardioïde |
| Frequentiebereik* | 50 tot 14,000 Hz (op 2 cm (0.79")) |
| Gevoeligheid* | –57 dB (5.6 mV) (0 dB = 1 V/Pa, 1 kHz) |
| Output impedantie | 550Ω |
| Afmetingen | Hoogte: 18.0 mm (0.71"), Maximale diameter hoofdeenheid: 23.4 mm (0.92") |
| Output connector | TB6M |
BPHS2C
| Type | Back electret condensator |
| Polair patroon | Cardioïde |
| Frequentiebereik* | 60 tot 15,000 Hz (op 2 cm (0.79")) |
| Gevoeligheid* | –57 dB (5.6 mV) (0 dB = 1 V/Pa, 1 kHz) |
| Maximum input geluidsdruk niveau* | 140 dB SPL (1 kHz THD1%) |
| S/N ratio* | 60 dB (1 kHz bij 1 Pa, A-gewogen) |
| Dynamisch bereik | 106 dB (1 kHz bij Max S.P.L.) |
| Fantoomvoeding | 11 tot 52V DC, 2 mA |
| Afmetingen | Minimum breedte: 12 mm (0.47"), Hoogte: 12.7 mm (0.5") |
| Output connector | TB6M |
* Tijdens een bekabelde verbinding met het product. De prestaties variëren afhankelijk van het gebruikte apparaat.
- 1 Pascal = 10 dynes/cm = 10 microbars = 94 dB SPL
Voor productverbetering kan het product zonder kennisgeving worden gewijzigd.

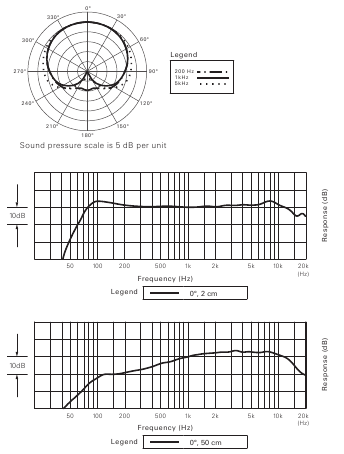

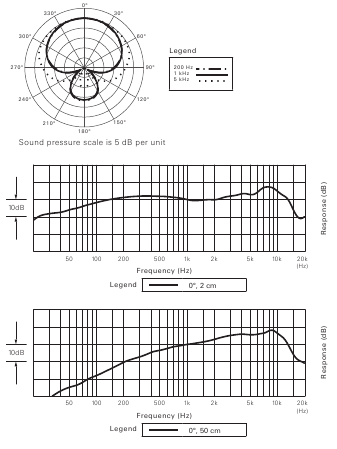

Polair patroon/frequentiebereik
BPHS2/BPHS2S
- Tijdens een bekabelde verbinding met het product. De prestaties variëren afhankelijk van het gebruikte apparaat.
BPHS2C
- Tijdens een bekabelde verbinding met het product. De prestaties variëren afhankelijk van het gebruikte apparaat.
©2018 Audio-Technica Corporation
Global Support Contact: www.at-globalsupport.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
