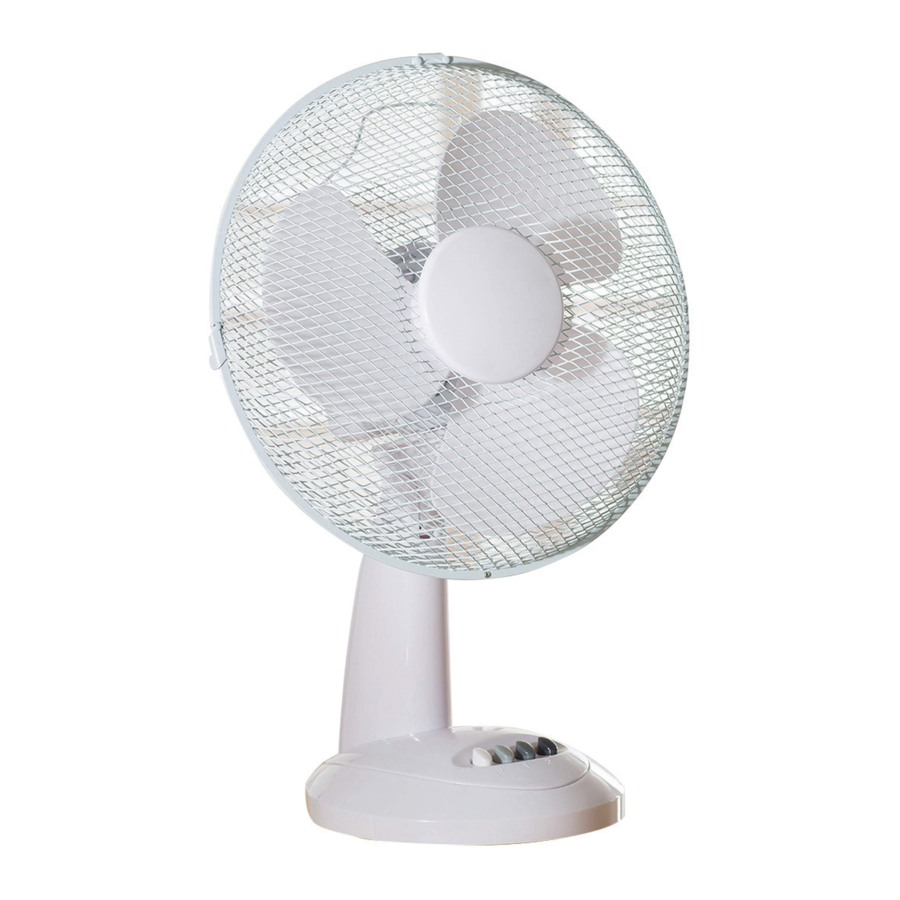

Daewoo COL1063 - 12" Bureauventilator Handleiding

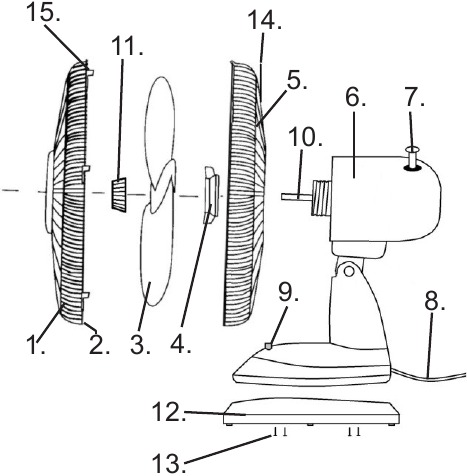

Omschrijving van de onderdelen

1. Voorste beschermkap
2. Beschermkapmoer en -schroef
3. Ventilatorblad
4. Bevestigingsmoer achterste beschermkap
5. Achterste beschermkap
6. Motorhuis
7. Oscillatiebediening
8. Stroomkabel
9. Snelheidsregelaars
10. Motoras
11. Bladborgmoer
12. Basisomranding
13. Basisschroeven
14. Draaggreep
15. Beschermkapbevestigingsclips

Montage

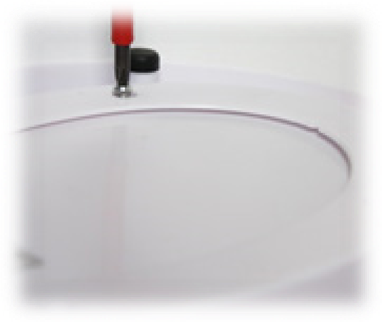

1. Bevestig eerst de Basisomranding (12) aan de basis van de ventilator met behulp van de vier meegeleverde pozidrive-schroeven (13). Zorg ervoor dat u de schroeven niet te vast aandraait.

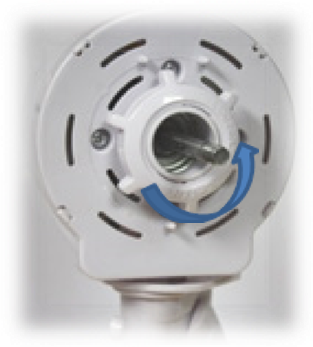

2. Plaats vervolgens de ventilator op zijn voet en verwijder de Bevestigingsmoer van de achterste beschermkap (4) van het Motorhuis (6) door deze tegen de klok in los te draaien (pijl).

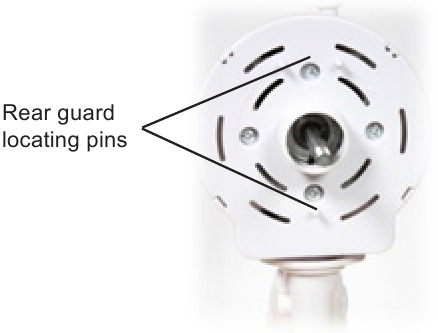

3. Let op de twee lokaliseerpennen van de achterste beschermkap op de getoonde achterste beschermkap van het Motorhuis.

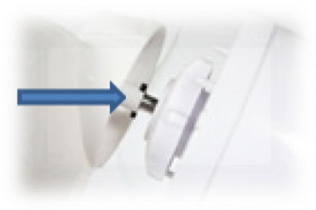

4. Plaats de Achterste beschermkap (5) over de twee pennen op het Motorhuis (6) en plaats de Bevestigingsmoer van de achterste beschermkap (4) terug en schroef deze met de klok mee vast.

   NB zorg ervoor dat de beschermkap zo is gemonteerd dat de Draaggreep (14) zich aan de bovenkant bevindt.
5. Neem het Ventilatorblad (3); schuif het op de Motoras (10), nadat u eerst de plastic asafdekking hebt verwijderd. Zorg ervoor dat de inkeping aan de achterkant van het ventilatorblad over de spiebanen op de as past (pijl).

   NB Achterste beschermkap verwijderd voor de duidelijkheid

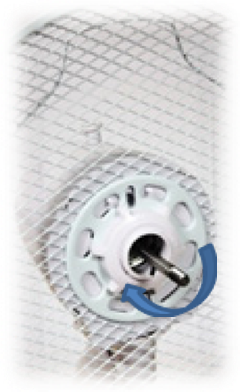

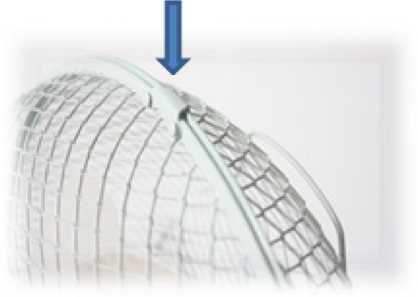

6. Zet het ventilatorblad vast aan de motoras door de Bladborgmoer (11) tegen de klok in vast te schroeven.

   NB de borgmoer heeft een omgekeerde schroefdraad.
7. Verwijder de kleine Beschermkapmoer & Schroef van de Voorste beschermkap.

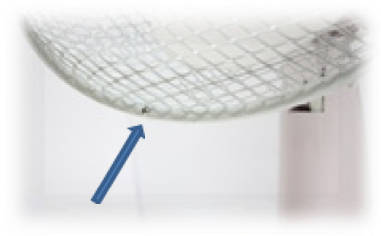

8. Verplaats de Clips (15) aan de rand van de voorste beschermkap naar buiten.

9. Hang de voorste beschermkap (1) met de haak over de bovenkant van de achterste beschermkap (5).

10. Breng de voorste beschermkap naar beneden om de achterste beschermkap te raken en duw de clips naar binnen totdat de voorste beschermkap aan de achterste beschermkap is bevestigd.

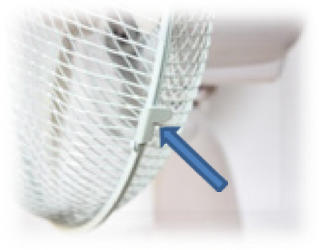

11. Plaats ten slotte de Beschermkapmoer en -schroef (2 - pijl) door de gaten in de onderrand van de beschermkap en draai deze vast met een geschikte pozidrive-schroevendraaier (niet meegeleverd).

    NB deze schroef en moer moeten zo worden gemonteerd dat de beschermkap niet per ongeluk kan worden verwijderd.

Uw bureauventilator bedienen

Plaats de ventilator op de gewenste positie en zorg ervoor dat deze stabiel staat.

Indien gewenst kan de ventilatorbescherming omhoog en omlaag worden gekanteld om de richting van de luchtstroom te veranderen. NB stel de ventilator niet af terwijl deze is aangesloten op het elektriciteitsnet en/of is ingeschakeld.

Druk op de '0'-knop (0-knop) op de voet om ervoor te zorgen dat de ventilator is uitgeschakeld.

Steek de stekker in het dichtstbijzijnde stopcontact.

Druk op de 1-knop (1-knop) voor de lage snelheid.

Druk op de 2-knop (2-knop) voor de gemiddelde snelheid Druk op de 3-knop (3-knop) voor de hoge snelheid

NB Druk op de '0'-knop (0-knop) om de ventilator uit te schakelen.

Uw ventilator van links naar rechts laten oscilleren

Druk de oscillatiebediening (7) omlaag om de ventilator van links naar rechts te laten oscilleren.

Trek de bediening omhoog om te voorkomen dat de ventilator oscilleert.

Verzorging en gebruik van uw ventilator

• Zorg ervoor dat de ventilator niet is aangesloten op het elektriciteitsnet voordat u hem schoonmaakt.
• Veeg de ventilatorbehuizing schoon met een schone, zachte, vochtige doek.
• Dompel de ventilator of het snoer niet onder in water of een andere vloeistof.

Technische data

Voltage: 220-240V AC 50Hz
Nominaal vermogen: 35W
Modelnummer: COL1063
Beschermingsklasse: Klasse II

Elektrische aansluitingen

Dit apparaat is voorzien van een gezekerde driepolige stekker volgens BS 1363. Als de stekker moet worden verwijderd, moet deze worden afgeknipt en onmiddellijk zorgvuldig worden weggegooid. Steek de weggegooide stekker niet in een stopcontact om een mogelijk risico op elektrische schokken te voorkomen.

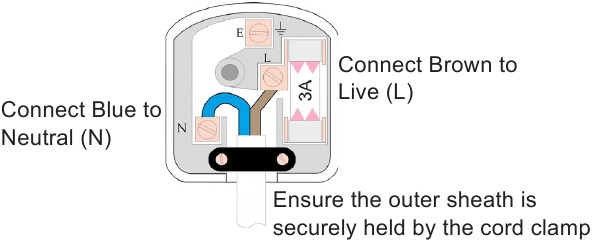

Een nieuwe stekker plaatsen

Als u om welke reden dan ook een nieuwe stekker moet plaatsen, moet de flexibele stroomkabel worden aangesloten zoals hieronder wordt weergegeven. De draden in de stroomkabel die op dit apparaat is gemonteerd, zijn gekleurd volgens de volgende code:

• De blauwe draad moet worden aangesloten op de aansluiting met het merkteken N of de kleur zwart.
• De bruine draad moet worden aangesloten op de aansluiting met het merkteken L of de kleur rood.
• Controleer of er geen doorgesneden of losse draadstrengen in de stekker zitten.
• Gebruik een zekering van 3 Amp BS 1362, gebruik alleen BSI- of ASTA-goedgekeurde zekeringen.
• Als u op enigerlei wijze niet zeker weet welke stekker of zekering u moet gebruiken, raadpleeg dan altijd een gekwalificeerde elektricien.
• Na het vervangen of wijzigen van een zekering op een gegoten stekker, moet de afdekking terug op de stekker worden geplaatst; het apparaat mag niet worden gebruikt zonder zekeringdeksel.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Bij het gebruik van elektrische apparaten moeten altijd elementaire veiligheidsmaatregelen worden gevolgd. Deze instructies moeten worden bewaard voor toekomstig gebruik:

• Lees en maak uzelf vertrouwd met alle bedieningsinstructies voordat u deze bureauventilator gebruikt.
• Voordat u uw apparaat op het elektriciteitsnet aansluit, moet u visueel controleren of het apparaat intact is en geen transportschade heeft opgelopen.
• Gebruik dit product niet met een programmeur, timer, afzonderlijk afstandsbedieningssysteem of een ander apparaat.
• Controleer of de spanning die op het gegevensplaatje staat aangegeven overeenkomt met die van het lokale netwerk voordat u het apparaat op het elektriciteitsnet aansluit.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan ​​of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Nauwlettend toezicht is vereist bij het gebruik van dit apparaat in de buurt van kinderen.
• Laat dit apparaat nooit binnen het bereik van kinderen achter.
• Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Dompel het apparaat of het snoer niet onder in water of andere vloeistoffen.
• Laat het apparaat tijdens gebruik niet onbeheerd achter.
• Laat het apparaat niet onbeheerd achter terwijl het is aangesloten op het elektriciteitsnet.
• Gebruik dit apparaat altijd op een stevige, vlakke ondergrond.
• Gebruik dit apparaat niet buitenshuis.
• Het is absoluut noodzakelijk om de stekker uit het stopcontact te halen nadat het apparaat is gebruikt, voordat het wordt schoongemaakt en tijdens reparatie.
• Reparaties aan elektrische apparaten mogen alleen worden uitgevoerd door een gekwalificeerde elektricien. Onjuiste reparaties kunnen de gebruiker ernstig in gevaar brengen.
• Laat de stroomkabel niet over scherpe randen hangen of in contact komen met hete oppervlakken.
• Gebruik dit apparaat niet met een beschadigde stekker of snoer, na een storing of nadat het op enigerlei wijze is gevallen of beschadigd.
• Er moeten regelmatig periodieke controles op de stroomkabel worden uitgevoerd om er zeker van te zijn dat er geen schade zichtbaar is. Als er tekenen van schade zijn, mag het apparaat niet worden gebruikt.
• Als de stroomkabel beschadigd is, mag deze alleen worden vervangen door de fabrikant of een geschikte gekwalificeerde after-sales-service om gevaar te voorkomen.
• Laat de stroomkabel niet onder vloerbedekking, kleden enz. lopen.
• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik en mag niet voor industriële doeleinden worden gebruikt.
• Gebruik geen accessoires of hulpstukken bij dit apparaat anders dan die welke door de leverancier zijn geleverd of aanbevolen.
• Gebruik dit apparaat niet voor iets anders dan waarvoor het bedoeld is.
• Steek geen voorwerpen (inclusief vingers) in het ventilatorrooster of andere openingen, omdat dit letsel, schade aan het apparaat en/of elektrische schokken kan veroorzaken.
• Haal na elk gebruik de stekker uit het stopcontact. Pak de stekker vast, niet het snoer.
