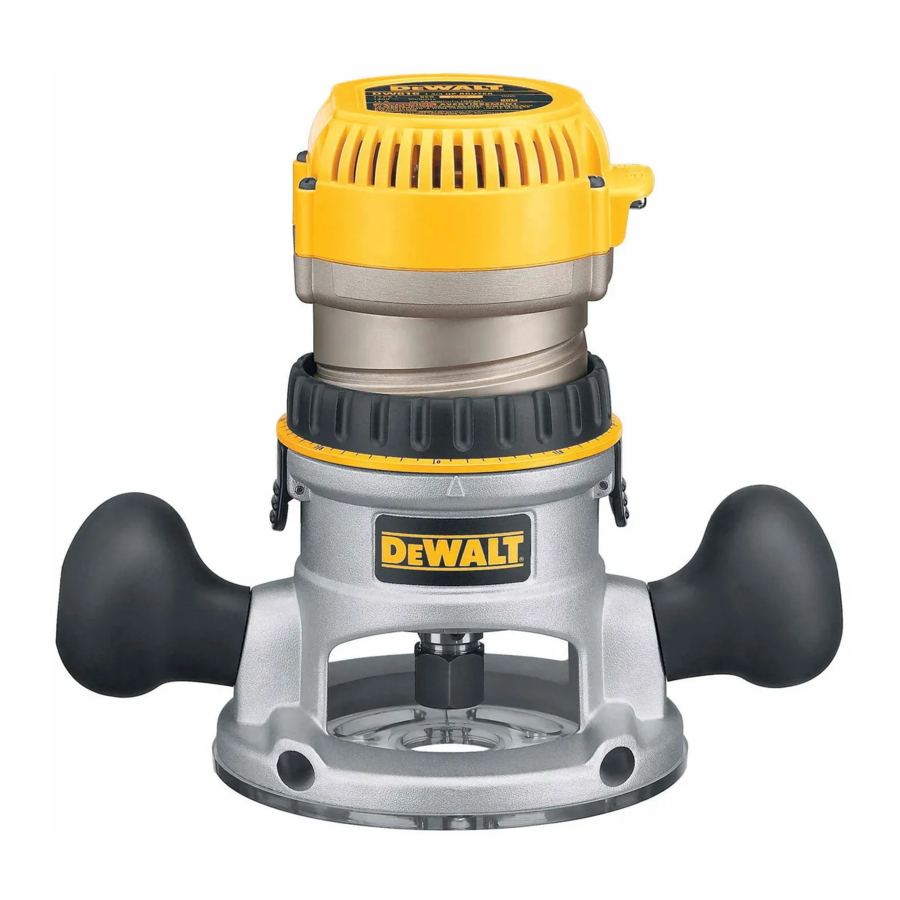

Dewalt DW616, DW618 - Router System Handleiding

Definities: veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Geeft een praktijk aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan leiden tot materiële schade.

ALS U VRAGEN OF OPMERKINGEN HEEFT OVER DIT OF EEN ANDER DEWALT-GEREEDSCHAP, BEL ONS DAN GRATIS OP: 1-800-4-DEWALT (1-800-433-9258).

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

1. VEILIGHEID VAN DE WERKPLEK
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
   2. Gebruik geen elektrisch gereedschap in een explosieve atmosfeer, bijvoorbeeld in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. ELEKTRISCHE VEILIGHEID
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongevallen.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg ervoor dat u altijd stevig staat en in evenwicht bent. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
   7. Als er voorzieningen zijn voor de aansluiting van stofafzuig- en opvanginstallaties, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
   4. Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Als het beschadigd is, laat het elektrisch gereedschap dan voor gebruik repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
   7. Gebruik het elektrisch gereedschap, de accessoires en de bits, enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. ONDERHOUD
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur met uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Aanvullende veiligheidsregels voor bovenfrezen

• Houd het elektrische gereedschap vast aan de geïsoleerde oppervlakken, omdat het freesmes in aanraking kan komen met het eigen snoer. Het doorsnijden van een "stroomvoerende" draad kan de blootliggende metalen delen van het gereedschap "stroomvoerend" maken en de bediener een schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand vasthouden of tegen het lichaam houden maakt het instabiel en kan leiden tot verlies van controle.
• Metaal frezen met een bovenfrees: Als u een bovenfrees gebruikt voor het frezen van metaal, reinig het gereedschap dan regelmatig. Metaalstof en -spanen hopen zich vaak op op de binnenoppervlakken en kunnen een risico vormen op ernstig letsel, elektrische schok of overlijden.
• Laat de motoreenheid nooit draaien als deze niet in een van de freesvoeten is geplaatst. De motor is niet ontworpen om in de hand te worden gehouden.
• Houd handgrepen droog, schoon en vrij van olie en vet. Dit zorgt voor een betere controle over het gereedschap.
• Houd het gereedschap stevig met beide handen vast om het startkoppel te weerstaan. Houd het gereedschap tijdens het gebruik te allen tijde stevig vast.
• Houd uw handen uit de buurt van het snijgebied boven en onder de voet. Reik nooit onder het werkstuk door, om welke reden dan ook. Houd de freesvoet tijdens het snijden stevig in contact met het werkstuk.
• Raak de frees nooit direct na gebruik aan. Deze kan extreem heet zijn.
• Zorg ervoor dat de motor volledig tot stilstand is gekomen voordat u de bovenfrees neerlegt. Als de frees nog draait wanneer het gereedschap wordt neergelegd, kan dit letsel of schade veroorzaken.
• Zorg ervoor dat de frees vrij is van het werkstuk voordat u de motor start. Als de frees in contact staat met het werkstuk wanneer de motor start, kan de bovenfrees gaan springen, wat schade of letsel kan veroorzaken.
• Volg altijd de snelheidsaanbevelingen van de fabrikant van de frees, aangezien sommige freesontwerpen specifieke snelheden vereisen voor veiligheid of prestaties. Als u niet zeker bent van de juiste snelheid of een probleem ondervindt, neem dan contact op met de fabrikant van de frees.
• Gebruik geen freesbits met een diameter van meer dan 2-1/2" (63 mm) in dit gereedschap.
• Houd de bovenfrees niet in een omgekeerde of horizontale positie in de hand. De motor kan loskomen van de voet als deze niet correct is bevestigd volgens de instructies.
• Controleer voordat u de motor start of het snoer niet blijft haken of de freesbewerking belemmert.
• Houd de snijdruk constant. Overbelast de motor niet.
• Zorg voor speling onder het werkstuk voor de frees bij het doorsnijden.
• Druk niet op de spindelvergrendelingsknop terwijl de motor draait. Dit kan de spindelvergrendeling beschadigen.
• Zorg er altijd voor dat het werkoppervlak vrij is van spijkers en andere vreemde voorwerpen. Het snijden in een spijker kan ervoor zorgen dat de frees en het gereedschap gaan springen.
• Ventilatieopeningen bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
• Een verlengsnoer moet een voldoende draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid. Hoe kleiner het meetnummer van de draad, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in verlies van vermogen en oververhitting. Wanneer u meer dan één verlengstuk gebruikt om de totale lengte te vormen, zorg er dan voor dat elk afzonderlijk verlengstuk ten minste de minimale draaddikte bevat. De volgende tabel toont de juiste maat om te gebruiken, afhankelijk van de snoerlengte en het typeplaatje. Gebruik bij twijfel de volgende zwaardere maat. Hoe kleiner het meetnummer, hoe zwaarder het snoer.

Draag ALTIJD een veiligheidsbril. Gewone brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA adembescherming.

Sommige stoffen die ontstaan door machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstelling varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Vermijd langdurig contact met stof van machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden. Draag beschermende kleding en was de blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt of op uw huid blijft liggen, kan dit de opname van schadelijke chemicaliën bevorderen.

  Het gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstig en permanent letsel aan de luchtwegen of ander letsel kan veroorzaken. Gebruik altijd een door NIOSH/OSHA goedgekeurde adembescherming die geschikt is voor de blootstelling aan stof. Richt de deeltjes weg van gezicht en lichaam.

  Draag tijdens gebruik altijd de juiste persoonlijke gehoorbescherming die voldoet aan ANSI S12.6 (S3.19). Onder bepaalde omstandigheden en gebruiksduur kan het geluid van dit product bijdragen aan gehoorverlies.
• Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt
  V - volt
  Hz - hertz
  min - minuten
  of DC - gelijkstroom
  - Klasse I constructie (geaard)
  - Klasse II constructie (dubbel geïsoleerd)
  .../min - per minuut
  IPM - schokken per minuut
  SPM - slagen per minuut
  A - ampère
  W - watt
  of AC - wisselstroom
  of AC/DC - wisselstroom of gelijkstroom
  n_o - onbelast toerental
  n - nominaal toerental
  - aardingsklem
  - veiligheidswaarschuwingssymbool
  BPM - beats per minuut
  RPM - omwentelingen per minuut
  sfpm - oppervlaktevoet per minuut

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

Motor

Zorg ervoor dat uw stroomvoorziening overeenkomt met de markering op het typeplaatje. Een spanningsdaling van meer dan 10% veroorzaakt vermogensverlies en oververhitting. DEWALT-gereedschappen zijn in de fabriek getest; als dit gereedschap niet werkt, controleer dan de stroomvoorziening.

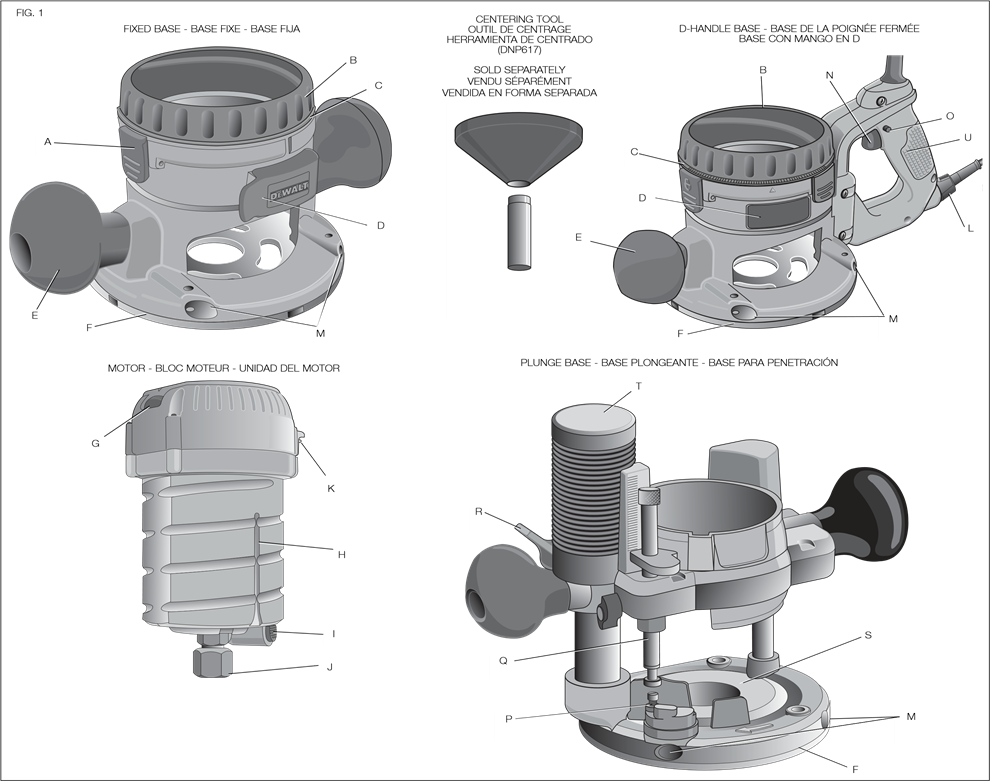

ONDERDELEN (Fig. 1)

Wijzig nooit het elektrische gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

1. Snelsluiting
2. Diepte-instelring
3. Verstelbare schaal
4. Vergrendelingshendel
5. Knopgreep
6. Subbasis
7. Snelheidsknop (alleen DW618)
8. Geleidepen groef
9. Spindelvergrendelingsknop (alleen DW618)
10. Spantangmoer
11. Schakelaar
12. Afneembaar snoer
13. Gaten voor universele kantgeleider
14. D-greep trekkerschakelaar
15. Trekkervergrendelingsknop
16. Revolverkop
17. Diepte-instelstang
18. Duikvergrendelingshendel
19. Stofkap
20. Stofkap
21. D-greep

BEOOGD GEBRUIK

Deze heavy-duty bovenfrees is ontworpen voor professionele freestoepassingen.

NIET gebruiken in natte omstandigheden of in aanwezigheid van ontvlambare vloeistoffen of gassen.

Dit is een professioneel elektrisch gereedschap. Laat kinderen NIET in contact komen met het gereedschap.

Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

Schakelaar (Fig. 1)

Om het gereedschap in te schakelen, duwt u de tuimelschakelaar (K) in de AAN-stand die op het gereedschap is aangegeven. Om het gereedschap uit te schakelen, duwt u de tuimelschakelaar in de UIT-stand die op het gereedschap is aangegeven.

Afneembaar snoer (Fig. 1A)

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u het los van de stroombron voordat u het snoer installeert en verwijdert van de motor of D-greep voet. Voordat u het snoer op de stroombron aansluit, moet u ervoor zorgen dat de tuimelschakelaar (K) en de D-greep trekkerschakelaar (N) in de UIT-stand staan. Een onbedoelde start kan letsel veroorzaken.

Plaats de stekker van het afneembare snoer zo dat de sleutel (W) is uitgelijnd met de inkeping (V) in de aansluiting. Draai de stekker een kwartslag met de klok mee om te vergrendelen.

WERKING

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u het los van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen maakt of reparaties uitvoert. Een onbedoelde start kan letsel veroorzaken.

Voordat u de stekker in het stopcontact steekt, moet u ervoor zorgen dat de tuimelschakelaar (K) en de D-handgreep trekkerschakelaar (N) in de UIT-stand staan. Een onbedoelde start kan letsel veroorzaken.

Voordat u het gereedschap start, moet u het werkgebied vrijmaken van alle vreemde voorwerpen. Controleer of het snoer niet vast komt te zitten of de routing belemmerd. Houd ook het gereedschap stevig vast om het startkoppel te weerstaan.

Algemeen voor alle voetstukken

AFSTELLING VERGRENDELHENDEL (AFB. 4)

U moet de vergrendelhendel zonder overmatige kracht kunnen vastklemmen. Overmatige kracht kan het voetstuk beschadigen.

U mag de motor niet in het voetstuk kunnen bewegen wanneer de vergrendelhendel is vastgeklemd. Om de klemkracht van de vergrendelhendel aan te passen, opent u de vergrendelhendel (D) en draait u de moer (Y) in kleine stappen. Door de moer met de klok mee te draaien, wordt de hendel strakker, terwijl tegen de klok in draaien de hendel losser maakt.

DE SUBVOET CENTREREN (AFB. 5)

Als u de subvoet moet aanpassen, vervangen of verwisselen, wordt een centreergereedschap (DNP617 – afzonderlijk verkrijgbaar) aanbevolen (raadpleeg Accessoires). Het centreergereedschap bestaat uit een kegel en een pin.

Volg de onderstaande stappen om de subvoet aan te passen

1. Maak de schroeven van de subvoet los, maar verwijder ze niet, zodat de subvoet vrij kan bewegen.
2. Plaats de pin in de spantang en draai de spantangmoer vast.
3. Plaats de motor in het voetstuk en klem de vergrendelhendel op het voetstuk vast.
4. Plaats de kegel op de pin en druk de kegel lichtjes omlaag totdat deze stopt, zoals afgebeeld. Hierdoor wordt de subvoet gecentreerd.

5. Terwijl u de kegel omlaag houdt, draait u de schroeven van de subvoet vast.

BITINSTALLATIE EN -VERWIJDERING (AFB. 6)

1. Om een bit te installeren, steekt u de ronde schacht van de gewenste freesbit zo ver mogelijk in de losgedraaide spantang en trekt u deze vervolgens ongeveer 1/16" (1,6 mm) eruit. Draai met de meegeleverde moersleutel(s) de spantangmoer (J) met de klok mee, terwijl u de spindel met de tweede moersleutel vasthoudt. [Druk op de DW618 op de spindelvergrendelknop (I) om de spindel vast te houden.] Draai de spantangmoer stevig vast om te voorkomen dat de bit slipt.

2. Om een bit te verwijderen, houdt u de spindel vast terwijl u de spantangmoer (J) met de meegeleverde moersleutel tegen de klok in draait. [Houd de spindel vast door op de spindelvergrendelknop (I) op de DW618 te drukken.] De zelflossende spantangmoer draait ongeveer 3/4 van een slag en wordt dan weer strak. Op dit punt kan de bit niet worden verwijderd. Blijf de spantangmoer tegen de klok in draaien. Hierdoor komt de spantang omhoog, waardoor de bit kan worden verwijderd.

SPANHULZEN

Risico op projectielen. Gebruik alleen bits met schachten die overeenkomen met de geïnstalleerde spantang. Kleinere schachtbits zijn niet veilig en kunnen tijdens het gebruik losraken.

Draai de spantang nooit vast zonder eerst een freesbit erin te plaatsen. Het vastdraaien van een lege spantang, zelfs met de hand, kan de spantang beschadigen.

Er worden twee spantangen meegeleverd met de motor: één van 1/4" (6,4 mm) en één van 1/2" (13 mm). Om de spantangmaten te wijzigen, schroeft u de spantangmontage los zoals hierboven beschreven. Installeer de gewenste spantang door de procedure om te keren. De spantang en de spantangmoer zijn verbonden. Probeer niet om de spantang uit de spantangmoer te verwijderen.

LET OP: Alleen Duikvoetstuk — Zorg er bij het vastdraaien of verwisselen van spantangen voor dat de moersleutels niet in contact komen met de duikstangen. Als de stangen beschadigd raken, wordt de duikwerking beperkt.

DE UNIVERSELE RANDGELEIDER GEBRUIKEN (AFB. 1)

De universele randgeleider (DW6913) is verkrijgbaar bij uw plaatselijke winkelier of servicecentrum tegen extra kosten. Volg de montage-instructies die bij de geleider zijn inbegrepen. Steek de twee stangen door de gaten (M) in het voetstuk van de frees. Pas indien nodig aan voor parallel frezen.

DOORVOERRICHTING (AFB. 11)

De doorvoerrichting is erg belangrijk bij het frezen en kan het verschil maken tussen een succesvolle klus en een verpest project. Afbeelding 11 toont de juiste doorvoerrichting voor enkele typische sneden. Een algemene regel die u moet volgen, is om de frees in een richting tegen de klok in te bewegen bij een buitensnede en in een richting met de klok mee bij een binnensnede.

Vorm de buitenrand van een stuk hout door deze stappen te volgen:

1. Vorm het kopse graan, van links naar rechts
2. Vorm de rechte graanzijde, van links naar rechts
3. Snijd de andere kopse graanzijde
4. Maak de overgebleven rechte graanrand af

Vermijd klimmend snijden (snijden in een richting die tegengesteld is aan die in afbeelding 11). Klimmend snijden vergroot de kans op verlies van controle, wat kan leiden tot mogelijk letsel. Wanneer klimmend snijden vereist is (achteruit rond een hoek), moet u uiterst voorzichtig zijn om de controle over de frees te behouden. Maak kleinere sneden en verwijder minimaal materiaal bij elke doorgang.

FREESSNELHEID KIEZEN (ALLEEN DW618) (AFB. 12)

Raadpleeg de Snelheidsselectietabel om een freessnelheid te kiezen. Draai aan de snelheidsknop (G) om de freessnelheid te regelen.

Gebruik gereedschap met de classificatie "alleen AC" niet op een DC-voeding. Dit kan leiden tot verlies van snelheidsregeling, waardoor het gereedschap beschadigd raakt en de bediener mogelijk in gevaar komt.

Als de snelheidsregeling niet meer werkt of af en toe werkt, stop dan onmiddellijk met het gebruik van het gereedschap. Breng het naar een DEWALT-fabriek of een erkend servicecentrum voor reparatie.

LET OP: De frees is uitgerust met elektronica om de snelheid van het gereedschap tijdens het snijden te controleren en te behouden. Bij lage en gemiddelde snelheid voorkomt de snelheidsregeling dat de motorsnelheid afneemt. Als u verwacht een snelheidsverandering te horen en de motor blijft belasten, kunt u de motor beschadigen door oververhitting. Verminder de snijdiepte en/of vertraag de doorvoersnelheid om schade aan het gereedschap te voorkomen.

Installatie: Vaste en D-handgreepvoet

SNELONTGRENDELING MOTOR (AFB. 1)

1. Open de vergrendelingshendel (D) op de voet.
2. Pak de voet met één hand vast terwijl u de snelontgrendelingsklinken (A) indrukt.
3. Pak met de andere hand de bovenkant van de motoreenheid vast en til deze van de voet af.

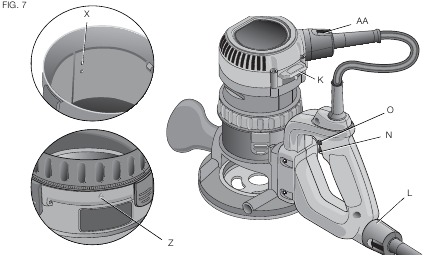

DE MOTOR IN DE VOET PLAATSEN (AFB. 1–3, 7)

1. Open de vergrendelingshendel (D) op de voet.

2. Draai de diepteverstelring (B) op de motor tot de ring ongeveer halverwege de boven- en onderkant van de motor zit. Plaats de motor in de voet door de groef op de motor (H) uit te lijnen met de geleidepennen (X) op de voet. Schuif de motor omlaag tot de diepteverstelring in de snelontgrendelingsklinken (A) klikt.

   OPMERKING: Geleidepengroeven bevinden zich aan beide zijden van de motor zodat deze in twee standen kan worden geplaatst.
3. Sluit de vergrendelingshendel wanneer de gewenste diepte is bereikt. Raadpleeg De snijdiepte aanpassen voor informatie over het instellen van de snijdiepte.
   Alleen voor D-handgreepvoet

4. Zorg ervoor dat de trekkerschakelaar (N) is losgelaten en dat de vergrendelknop (O) van de trekker in de ontgrendelde en uitgeschakelde stand staat.
5. Ontgrendel en ontkoppel het afneembare snoer (L) van de motor.
6. Sluit het afneembare snoer (L) aan op de onderkant van de D-handgreep en vergrendel het snoer.
7. Sluit het korte snoer (AA) zoals afgebeeld aan van de bovenkant van de D-handgreep naar de motor. Zorg ervoor dat het snoer is vergrendeld.
8. Zet de tuimelschakelaar in de AAN-stand. Hierdoor kan de trekkerschakelaar op de D-handgreep de frees besturen.

DE SNIJDIEPTE AANPASSEN (AFB. 1, 3)

1. Selecteer en installeer de gewenste bit. Zie de kop Bit installeren en verwijderen.
2. Plaats de frees op zijn voet op het werkstuk.
3. Open de vergrendelingshendel (D) en draai de diepteverstelring (B) tot de bit het werkstuk net raakt. Door de ring met de klok mee te draaien, wordt de snijkop omhoog gebracht, terwijl deze tegen de klok in draaien de snijkop omlaag brengt.
4. Verplaats de verstelbare schaal met de klok mee zodat 0 op de schaal zich precies boven de aanwijzer (Z) op de voet bevindt.
5. Draai de diepteverstelring samen met de verstelbare schaal naar de gewenste diepte. Let op: elke markering op de verstelbare schaal vertegenwoordigt een diepteverandering van 1/64" of 0,015" (0,4 mm).
6. Sluit de vergrendelingshendel (D).

Bediening: Vaste en D-handgreepvoet

GREEPPOSITIES (AFB. 1)

Vaste handgreepvoet: Houd tijdens het gebruik beide knophandgrepen (E) vast.

D-handgreepvoet: Houd tijdens het gebruik de D-handgreep (U) en de knophandgreep (E) vast.

De D-handgreepvoet heeft twee posities voor de knop voor gebruik met de rechter- of linkerhand.

TRIGGERVERGRENDELING (AFB. 1)

Alleen D-handgreepvoet

Om de trekker te vergrendelen, trekt u de trekkerschakelaar (N) volledig in en drukt u vervolgens op de triggervergrendelknop (O). De frees blijft aan nadat u uw vinger van de trekker haalt. Om de triggervergrendelknop te ontgrendelen, trekt u aan de trekker en laat u deze los. De vergrendelknop springt eruit en de frees schakelt uit.

Instellen: Duikvoet (Afb. 1, 8–10)

SNELONTGRENDELING MOTOR

1. Open de vergrendelingshendel (D) op de voet.
2. Pak de bovenkant van de motorunit vast en til deze van de voet.

DE MOTOR IN DE DUIKVOET PLAATSEN

1. Verwijder de diepte-instelring van de motor. Deze wordt niet gebruikt met de duikvoet.
2. Open de vergrendelingshendel (D) op de voet om ervoor te zorgen dat de motor goed vastzit.
3. Zorg ervoor dat de duikvergrendelingshendel (R) is vergrendeld.
4. Lijn de platte kant van de eindkap van de motor (BB) uit met de pilaar (CC) en plaats de motor in de duikvoet totdat deze stopt.
5. Sluit de vergrendelingshendel (D).

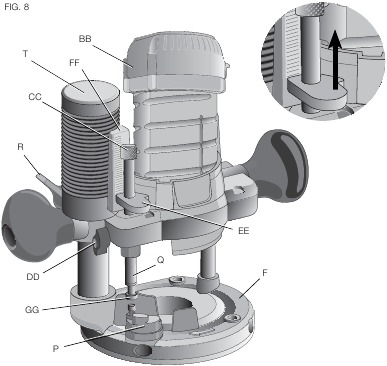

DE DUIKFREESDIEPTE INSTELLEN (AFB. 8)

1. Ontgrendel het duikmechanisme door de duikvergrendelingshendel (R) omhoog te duwen. Duw de frees zo ver mogelijk naar beneden, zodat de frees de werkstuk net raakt.
2. Vergrendel het duikmechanisme door de duikvergrendelingshendel (R) omlaag te duwen.
3. Maak de diepte-instelstang (Q) los door de vleugelmoer (DD) tegen de klok in te draaien.
4. Schuif de diepte-instelstang (Q) omlaag zodat deze de laagste revolveraanslag (P) raakt.
5. Schuif het lipje (EE) op de diepte-instelstang omlaag zodat de bovenkant ervan nul raakt op de pilaarschaal (FF).
6. Pak de bovenste, gekartelde gedeelte van de diepte-instelstang (Q) vast en schuif deze omhoog zodat het lipje (EE) is uitgelijnd met de gewenste snijdiepte op de pilaarschaal (FF).
7. Draai de vleugelmoer (DD) vast om de diepte-instelstang op zijn plaats te houden.
8. Houd beide handen aan de handgrepen en ontgrendel het duikmechanisme door de duikvergrendelingshendel (R) omhoog te duwen. Het duikmechanisme en de motor bewegen omhoog. Wanneer de frees wordt geduwd, raakt de diepte-instelstang de revolveraanslag, waardoor de frees precies de gewenste diepte bereikt.

FIJNE AFSTELLING VAN DE FREESDIEPTE

De gekartelde knop (GG) aan de onderkant van de diepte-instelstang kan worden gebruikt om kleine aanpassingen te maken.

1. Om de snijdiepte te verkleinen, draait u de knop met de klok mee (van bovenaf gezien).
2. Om de snijdiepte te vergroten, draait u de knop tegen de klok in (van bovenaf gezien).

OPMERKING: één volledige draai van de knop resulteert in een verandering van ongeveer 5/128" of 0,04" (1 mm) in diepte.

DE DRAAIENDE REVOLVERAANSLAG GEBRUIKEN (AFB. 9)

Verander de revolveraanslag niet terwijl de freesmachine draait. Hierdoor komen uw handen te dicht bij de freeskop.

De revolverdikte-aanslag kan worden gebruikt om 5 verschillende dieptes in te stellen. Een van de revolveraanslagen is instelbaar. Om de instelbare revolveraanslag te gebruiken, maakt u de moer (HH) los en stelt u vervolgens de schroef (II) in op de gewenste hoogte. Als u de schroef tegen de klok in draait, wordt de schroef omhoog gebracht, waardoor de snijdiepte afneemt. De revolveraanslag is handig voor het maken van diepe sneden in verschillende doorgangen.

STOFZUIGING (AFB. 8, 10)

Volg deze stappen om de freesmachine aan te sluiten op een stofzuiger voor stofafzuiging:

1. Verwijder de stofkap (T) door deze recht omhoog te trekken.
2. Plaats de slangadapter voor stofafzuiging (JJ) in de stofafzuigpoort (KK) zoals afgebeeld.

3. Plaats het uiteinde van een standaard stofzuigerslang (LL) in de slangadapter.
4. Let bij het gebruik van stofafzuiging op de plaatsing van de stofzuiger. Zorg ervoor dat de stofzuiger stabiel staat en dat de slang het werk niet belemmert.

Bediening: Duikvoet

GREEPPOSITIES (AFB. 1)

Houd tijdens het bedienen beide knop (E)-handgrepen vast.

SNIJDEN MET DE DUIKVOET (AFB. 8)

Zet de frees aan voordat u de freeskop in het werkstuk duwt.

1. Ontgrendel de duikvergrendelingshendel (R).
2. Duw de frees naar beneden totdat de bit de ingestelde diepte bereikt.
3. Vergrendel de duikvergrendelingshendel (R).
4. Voer de snede uit.
5. Ontgrendel de duikvergrendelingshendel. Hierdoor kan de freesbit het werk loskoppelen.
6. Zet de frees uit.

ONDERHOUD

Om het risico op letsel te verminderen, schakelt u het apparaat uit en koppelt u het los van de stroombron voordat u accessoires installeert en verwijdert, voordat u afstellingen uitvoert of wanneer u reparaties uitvoert. Een onbedoelde start kan letsel veroorzaken.

Reinigen

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, draagt u hierbij altijd een ANSI Z87.1-goedgekeurde oogbescherming.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën om de niet-metalen onderdelen van het gereedschap te reinigen. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

OPMERKING ALLEEN VOOR DUIKVOET: Gebruik alleen een DROGE doek om de duikstangen af te vegen. Deze stangen hebben geen smering nodig. Smeermiddelen trekken stof aan, waardoor de prestaties van uw gereedschap verminderen.

Accessoires

Aangezien accessoires, anders dan die welke door DEWALT worden aangeboden, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DEWALT aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, bel 1-800-4-DEWALT (1-800-433-9258) of bezoek onze website: www.dewalt.com.

Reparaties

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, onderhoud en afstelling (inclusief borstelinspectie en -vervanging) worden uitgevoerd door een DEWALT-fabrieksservicecentrum, een erkend DEWALT-servicecentrum of ander gekwalificeerd servicepersoneel. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Registreer uw product nu voor:

• GARANTIESERVICE: Het registreren van uw product helpt u om een efficiëntere garantieservice te verkrijgen in het geval van een probleem met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als uw aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.

Registreer online op www.dewalt.com/register.

SNELHEIDSSELECTIEKAART

De snelheden in deze tabel zijn bij benadering en dienen slechts als referentie. Uw bovenfrees produceert mogelijk niet de exacte snelheid die wordt vermeld voor de wijzerplaatinstelling.

Volg altijd de snelheidsaanbevelingen van de fabrikant van de frees, aangezien sommige freesontwerpen specifieke snelheden vereisen voor veiligheid of prestaties.

Als u niet zeker bent van de juiste snelheid of een probleem ondervindt, neem dan contact op met de fabrikant van de frees.

Als u vragen of opmerkingen heeft, neem dan contact met ons op.
1-800-4-DeWALT • www.dewalt.com

Referenties

• Officiële site DEWALT® Power Tools | Gegarandeerd robuust®
• Aanmelden en account aanmaken | DEWALT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dewalt DW616, DW618 - Router System Handleiding

Beschikbare talen
