Panasonic ER-CTW1 - Handleiding Trimmerkop

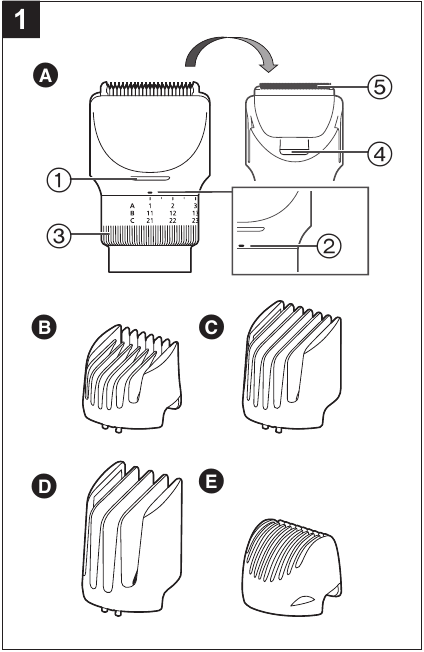

Onderdelen identificatie

(Fig. 1)

1. Kop
   1. Waterinlaat
   2. Markering trimhoogte
   3. Draaiknop (Hoogteverstelling)
   4. Wateruitlaat
   5. Mes

Accessoires

2. Kamopzetstuk [A] (1 mm [1/32˝] tot 10 mm [13/32˝])
3. Kamopzetstuk [B] (11 mm [7/16˝] tot 20 mm [51/64˝])
4. Kamopzetstuk [C] (21 mm [53/64˝ ] tot 30 mm [13/16˝ ])
5. Kamopzetstuk voor lichaamshaar [D]

Hoe te gebruiken

• Reinig het apparaat na gebruik.

1. Bevestig de kop op het hoofdgedeelte totdat deze vastklikt.
2. Bevestig het gewenste kamopzetstuk en pas de trimhoogte naar wens aan.
   • Het kan ook zonder het kamopzetstuk worden gebruikt. (Trimhoogte: ca. 0,5 mm [1/64˝])
   • Gebruik het kamopzetstuk niet op nat haar. Nat haar kan samenklonteren of aan de huid blijven kleven, waardoor het moeilijk te trimmen is.
   • Instelling van 10,5 mm (27/64˝) en 20,5 mm (13/16˝) is niet beschikbaar.
   • De trimhoogte van het kamopzetstuk voor lichaamshaar kan niet worden aangepast. Dit kamopzetstuk trimt tot een lengte van ongeveer 1,5 mm (1/16˝).
3. Zet de stroom aan.

Opmerking

• De gebruikstijd na een volledige lading is als volgt:
  ER-CBL1: 70 minuten
  ER-CBN1: 45 minuten
  (Gebaseerd op droog gebruik bij 20°C – 30°C [68°F – 86°F])
  De gebruikstijd kan verschillen afhankelijk van de gebruiksfrequentie en de bedieningsmethode.

Snel opladen (alleen ER‑CBL1)
Zelfs als de batterij leeg is, kunt u deze 5 minuten gebruiken na 3 minuten opladen.
(Dit zal verschillen afhankelijk van het gebruik.)

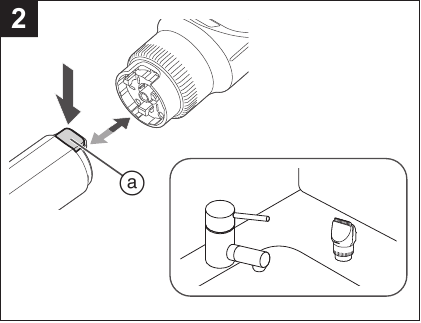

De kop verwijderen en bevestigen

(Fig. 2)

• Zorg ervoor dat het hoofdgedeelte is uitgeschakeld.

Verwijder de kop terwijl u op de ontgrendelingsknop van de kop drukt ().

• Zet de kop neer wanneer deze is verwijderd.

Bevestig de kop op het hoofdgedeelte totdat deze vastklikt.

Het kamopzetstuk verwijderen en bevestigen

(Fig. 3)

• Wees voorzichtig om uw hand niet te snijden met het mes.

Verwijder het kamopzetstuk van de kop.
Bevestig het kamopzetstuk op de kop totdat deze vastklikt.

Geschatte kniphoogte

• De werkelijke haarlengte zal iets langer zijn dan de hoogte die u hebt ingesteld.

Kamopzetstuk [A]

Indicator				1			2				3			4		5		6		7		8		9		10
Kniphoogte (schatting) bovenste deel: mm onderste deel: inch				1		1.5	2		2.5		3		3.5	4	4.5	5	5.5	6	6.5	7	7.5	8	8.5	9	9.5	10
				1/32		1/16	5/64		3/32		1/8		9/64	5/32	11/64	3/16	7/32	15/64	1/4	9/32	19/64	5/16	11/32	23/64	3/8	13/32

Kamopzetstuk [B]

Indicator				11			12				13			14		15		16		17		18		19		20
Kniphoogte (schatting) bovenste deel: mm onderste deel: inch				11		11.5	12		12.5		13		13.5	14	14.5	15	15.5	16	16.5	17	17.5	18	18.5	19	19.5	20
				7/16		29/64	15/32		1/2		33/64		17/32	9/16	37/64	19/32	39/64	5/8	21/32	43/64	11/16	23/32	47/64	3/4	49/64	51/64

Kamopzetstuk [C]

Indicator					21				22					23			24		25		26		27		28		29		30
Kniphoogte (schatting) bovenste deel: mm onderste deel: inch					21			21.5	22			22.5		23		23.5	24	24.5	25	25.5	26	26.5	27	27.5	28	28.5	29	29.5	30
					53/64			27/32	55/64			57/64		29/32		59/64	15/16	31/32	63/64	1	33/32	67/64	17/16	69/64	71/64	9/8	73/64	37/32	19/16

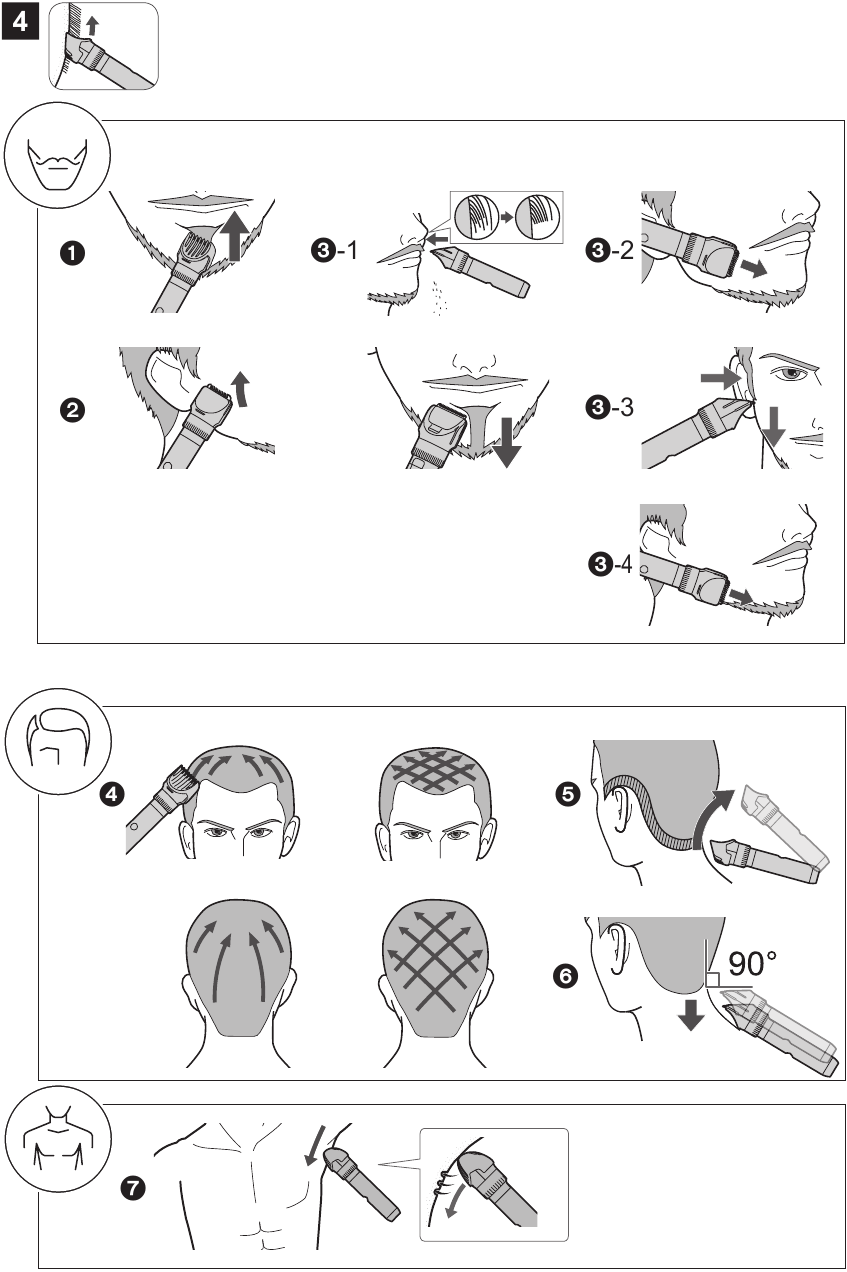

Baard trimmen

De baardlengte aanpassen

Houd de trimmer vast met de aan/uit-schakelaar naar boven gericht, trim door het mes in contact te brengen met de huid en de trimmer tegen de groeirichting van de baard in te bewegen.
(Fig. 4‑)

• Haarresten kunnen zich in het kamopzetstuk verzamelen wanneer er een grote hoeveelheid baard wordt geknipt, dus verwijder haarresten na elk gebruik.

Trimmen zonder het kamopzetstuk/het donshaar trimmen

Houd de trimmer vast met de aan/uit-schakelaar naar buiten gericht, trim door het mes in contact te brengen met de huid.
(Fig. 4‑)

• De trimmer kan het haar niet korter trimmen dan 0,5 mm (1/64˝).

Baard vormgeven

Gebruik de trimmer zonder kamopzetstukken om uw baard goed vorm te geven.

• Boven en onder de lippen
  (Fig. 4‑‑1)
  Houd de trimmer vast met de aan/uit-schakelaar aan de onderkant en snijd over een lijn met het mes in een hoek van 90° ten opzichte van de huid.
• Uiteinden van de snor
  (Fig. 4‑‑2)
  Houd de trimmer vast met de aan/uit-schakelaar naar buiten gericht en trim geleidelijk vanaf de uiteinden door het mes in contact te brengen met de huid.
• Bakkebaarden
  (Fig. 4‑‑3)
  Houd de trimmer vast met de aan/uit-schakelaar aan de onderkant en trim door de trimmer naar beneden te bewegen met het mes in een hoek van 90° ten opzichte van de bakkebaarden.
• Baard
  (Fig. 4‑‑4)
  Houd de trimmer vast met de aan/uit-schakelaar naar buiten gericht en trim door het mes in contact te brengen met de huid en langs een lijn te snijden terwijl u de trimmer naar voren beweegt.

Haar trimmen

Om de scherpte te behouden, verwijdert u haartjes tussen de gebruiken.

Trimmen tot een gelijkmatige lengte

(Fig. 4‑)

1. Houd de trimmer vast met de aan/uit-schakelaar omhoog en trim door de trimmer langzaam tegen de haarstroom in en richting de kruin van uw hoofd te bewegen.
2. Trim langzaam terwijl u kruislings vanuit verschillende richtingen beweegt om geen plekken over te slaan.

De lengte aanpassen rond de oren en de halslijn

(Fig. 4‑)
Houd de trimmer vast met de aan/uit-schakelaar omhoog en trim rond de oren en de halslijn ( ) door het uiteinde van het kamopzetstuk beetje bij beetje van de haarlijn te tillen.

Het donshaar rond de halslijn trimmen

(Fig. 4‑)
Houd de trimmer vast met de aan/uit-schakelaar aan de onderkant, raak het mes loodrecht aan op het gebied met donshaar en beweeg de trimmer naar beneden langs de huid.

• Het wordt aanbevolen om iemand anders te vragen om rond uw eigen oren en halslijn te trimmen.

Lichaamshaar trimmen

(Fig. 4‑)
Trim oksels en bikinilijnen met het kamopzetstuk voor lichaamshaar.

1. Bevestig het kamopzetstuk voor lichaamshaar aan de kop.
2. Houd de trimmer vast met de aan/uit-schakelaar aan de onderkant, trim door het mes in contact te brengen met de huid en de trimmer langzaam in de geïllustreerde richting te bewegen.

• De gewenste resultaten worden mogelijk niet bereikt als het haar te lang is. Trim in dit geval het haar tot een lengte van ongeveer 10 mm voordat u de trimmer gebruikt.

Onderhoud

• Zorg ervoor dat de hoofdunit is uitgeschakeld.
• Smeer na het reinigen en bewaar de kop met een van de kamopzetstukken bevestigd.

Hoe schoon te maken

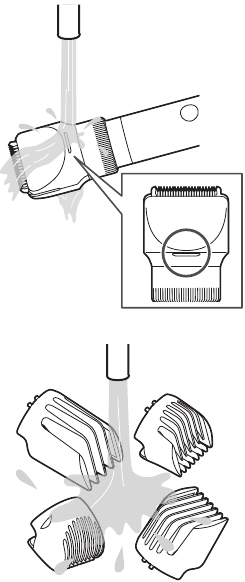

Met water

1a. Om licht vuil te verwijderen: Verwijder het kamopzetstuk en laat water langs de waterinlaat lopen.

(Fig. 5)

1b. Om zwaar vuil te verwijderen: Verwijder de kop, het kamopzetstuk en het mes en spoel ze af onder stromend water.

2. Schud meerdere keren op en neer om het water te verwijderen.
   • Wees voorzichtig dat u het apparaat niet tegen de gootsteen of een ander object stoot tijdens het aftappen van het water.
3. Veeg het water af met een droge doek en droog het goed af.
   • Het droogt sneller als het mes is verwijderd.

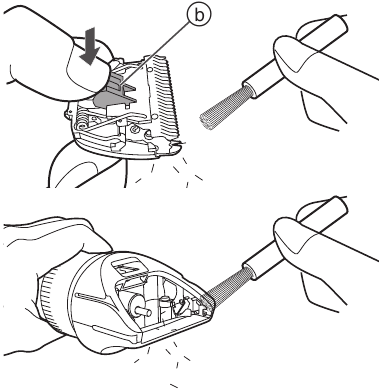

Met het reinigingsborsteltje

(Fig. 6)

1. Verwijder de kop, het kamopzetstuk en het mes.
2. Borstel alle haartjes van de kop, het kamopzetstuk en rond het mes.
3. Borstel alle haartjes tussen het stationaire mes en het bewegende mes weg terwijl u de reinigingshendel () indrukt om het bewegende mes omhoog te brengen.

Opmerkingen: Niet afnemen met verdunners, benzine, alcohol enz. Dit kan leiden tot storingen, barsten of verkleuring van de onderdelen.

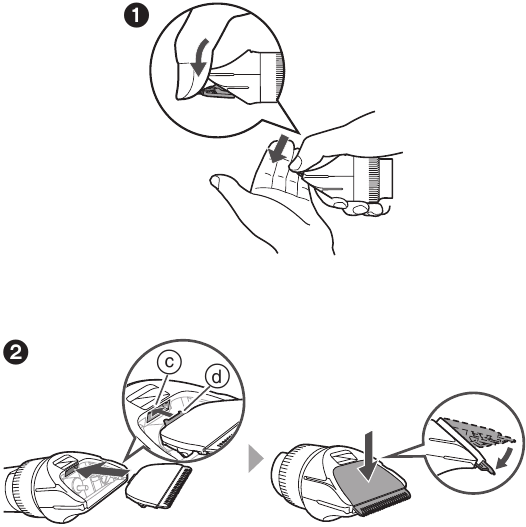

Het mes verwijderen en monteren

Fig. 7

Om het mes te verwijderen, houdt u de kop vast, plaatst u uw duim tegen de messen en duwt u ze vervolgens weg van de kop. (Fig. 7‑)

Om het mes te monteren, plaatst u de montagehaak () in de mesmontage op de kop () en duwt u vervolgens naar binnen totdat u een klik hoort. (Fig. 7‑)

Vervangende onderdelen

Mes: eens in de drie jaar

Vervangende onderdelen zijn verkrijgbaar bij uw dealer of servicecentrum.

Smering

• Breng de smeerolie voor en na elk gebruik aan op het mes.

1. Verwijder het mes.
2. Breng een druppel smeerolie aan op elk aangegeven punt.

   (Fig. 8)
3. Bevestig het mes aan de kop, zet de stroom aan en laat het ongeveer 5 seconden draaien.

Probleemoplossing

Als de problemen nog steeds niet kunnen worden opgelost, neem dan contact op met uw dealer of een door Panasonic geautoriseerd servicecentrum voor reparatie.

Personal Care & Beauty Care Products
IN USA CONTACT:
Panasonic Corporation of North America
Two Riverfront Plaza, Newark, NJ 07102-5490
Service • Assistance • Accessories
Call 1‑800‑338‑0552 (In USA)
https://shop.panasonic.com/personal‑care
https://shop.panasonic.com/support
https://www.panasonic.com

Veiligheidsmaatregelen

Volg deze instructies.

Om ongelukken, letsel of schade aan eigendommen te voorkomen, dient u de onderstaande instructies te volgen.

• De volgende tabel geeft de mate van schade aan die wordt veroorzaakt door onjuiste bediening.

Geeft een mogelijk gevaar aan dat kan leiden tot licht letsel of schade aan eigendommen.

• De huid beschermen
  • Druk het mes niet stevig tegen de huid.
  • Gebruik het apparaat niet voor andere doeleinden dan het trimmen van baard, haar en lichaamshaar.
  • Breng de messen niet rechtstreeks aan op oren of een ruwe huid (zoals zwellingen, verwondingen of vlekken).
    • Dit kan leiden tot letsel aan de oren of een ongelijkmatige huid.
  • Controleer voor gebruik of de messen niet beschadigd of vervormd zijn.
    • Als u dit niet doet, kan dit huidletsel veroorzaken.

Belangrijke informatie

• Breng de smeerolie voor en na elk gebruik aan op het mes. Als u de smeerolie niet aanbrengt, kunnen de volgende problemen optreden.
  • Het apparaat is bot geworden.
  • Kortere gebruiksduur.
  • Luider geluid.
