Philips AZ328 - CD Soundmachine Handleiding

Release-opmerkingen

Deze versie heeft de volgende updates vergeleken met versie V2.0:

• Maximaal uitgangsvermogen verandert in nominaal uitgangsvermogen.
• Operationeel stroomverbruik verandert in 10W.
• Afmetingen veranderen in: 300 x 134 x 240mm.
• Het gewicht van het product verandert in 1,5 kg.

Uw CD Soundmachine

Introductie

Met deze CD Soundmachine kunt u:

• naar FM-radio luisteren;
• genieten van audio van discs, banden, USB-apparaten en andere externe audioapparaten;
• de afspeelvolgorde van nummers programmeren.

Het apparaat biedt u Dynamic Bass Boost (DBB) om het geluid te verrijken.

Wat zit er in de doos

Controleer en identificeer de inhoud van de verpakking:

• Hoofdeenheid
• Stroomkabel
• Korte gebruikershandleiding
• Veiligheidsblad

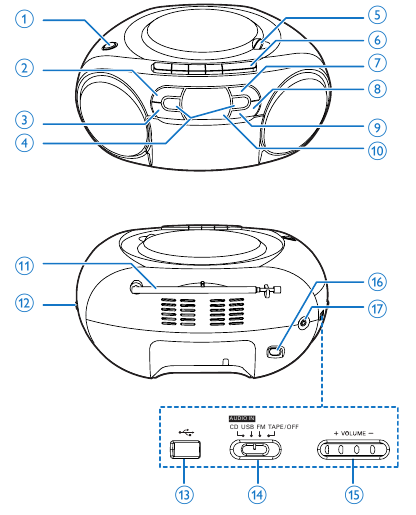

Overzicht van de hoofdeenheid

1. DBB
   • Dynamische basversterking in-/uitschakelen.
   • Stoppen met afspelen.
2. - ALBUM +
   • Naar het vorige of volgende album springen.
3. • Naar het vorige of volgende nummer springen.
   • Zoeken binnen een nummer.
4. OPEN•CLOSE
   • De disc compartiment openen of sluiten.
5. Tape controls
   •
     Tape afspelen starten.
   •
     Snel terugspoelen of snel vooruitspoelen van de tape. Het afspelen van de tape stoppen of de tapedeur openen.
   •
     Tape afspelen pauzeren.

6. • Afspelen starten of pauzeren.
   • Druk hierop om het apparaat uit de stand-by modus te halen.
7. PROG
   • De afspeelvolgorde van nummers programmeren.
8. MODE
   • Een afspeelmodus selecteren.
9. Display panel
   • De huidige status weergeven.
10. FM antenna
    • De FM-ontvangst verbeteren.
11. + TUNING -
    • Afstemmen op FM-radiostations.
12. • USB-aansluiting.
13. Source selector
    • Een bron selecteren.
14. + VOLUME -
    • Volume aanpassen
15. AC~MAINS
    • Voedingsaansluiting.
16. AUDIO-IN
    • Een extern audioapparaat aansluiten.

Aan de slag

• Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin beschreven, kan leiden tot gevaarlijke blootstelling aan straling of andere onveilige handelingen.

Volg altijd de instructies in dit hoofdstuk in volgorde.
Als u contact opneemt met Philips, wordt u gevraagd naar het model- en serienummer van uw apparaat. Het modelnummer en serienummer staan ​​op de onderkant van uw apparaat. Schrijf de nummers hier:
Modelnummer.
Serienummer.

Stroom aansluiten

Het apparaat kan worden gevoed door wisselstroom of batterijen.

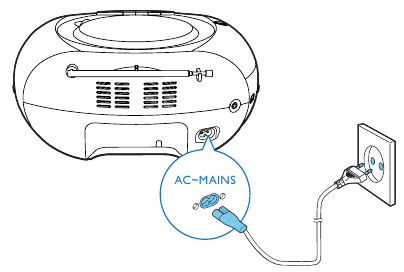

Optie 1: Wisselstroom

• Risico op productschade! Zorg ervoor dat de voedingsspanning overeenkomt met de spanning die op de achterkant of de onderkant van het apparaat staat vermeld.
• Risico op elektrische schokken! Wanneer u de wisselstroom loskoppelt, trekt u altijd de stekker uit het stopcontact. Trek nooit aan het snoer.

Sluit het wisselstroom snoer aan op het stopcontact.

Tip

• Om energie te besparen, schakelt u het apparaat na gebruik uit.

*De hoeveelheid stroomkabels en het type stekker verschillen per regio.

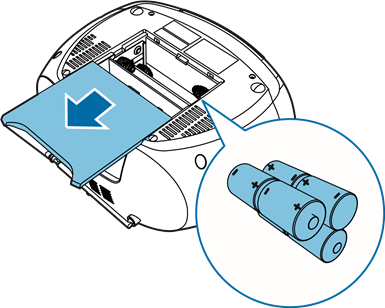

Optie 2: Batterijvoeding

• Batterijen bevatten chemische stoffen en moeten daarom op de juiste manier worden afgevoerd.

Opmerking

• Batterijen worden niet meegeleverd met de accessoires.

1. Open het batterijvak.
2. Plaats 6 batterijen (type: 1.5V R14/UM2/C CELL) met de juiste polariteit (+/-) zoals aangegeven.
3. Sluit het batterijvak.

Inschakelen

Schakel de bronkeuzeschakelaar op de hoofdeenheid naar FM/USB/AUDIO-IN/CD.
» Wanneer de bronkeuzeschakelaar in de AUDIO-IN/CD-stand staat, wordt CD weergegeven.

Overschakelen naar stand-by modus

• Het apparaat schakelt automatisch over naar de stand-by modus wanneer er gedurende 15 minuten geen audio wordt gedetecteerd.
• Druk op om het apparaat uit de stand-by modus te halen.

Uitschakelen

Schakel de bronkeuzeschakelaar op de hoofdeenheid naar OFF (Uit).

Afspelen

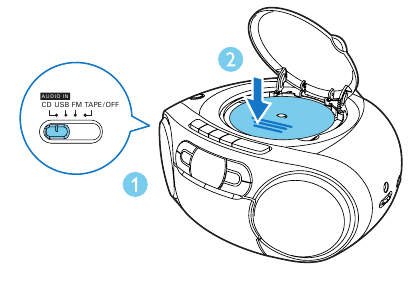

Een CD afspelen

Opmerking

• U kunt geen CD's afspelen die zijn gecodeerd met copyright beschermingstechnologieën.
• Wanneer een audio-ingangskabel is aangesloten, stopt het afspelen van CD/USB en schakelt het apparaat automatisch over naar de audio-ingangsmodus.

U kunt in de handel verkrijgbare audio-CD's afspelen:

• CD-Recordables (CD-R)
• CD-Rewritables (CD-RW)
• MP3-CD's

1. Zet de bronkeuzeschakelaar op CD.
2. Open het CD-compartiment.
3. Plaats een CD met de bedrukte kant naar boven en sluit het CD-deksel voorzichtig.
   Het totale aantal nummers wordt weergegeven.
   Uw CD soundmachine begint automatisch met afspelen.

• Om een ​​nummer te selecteren, drukt u op .
• Om het afspelen van de CD te pauzeren, drukt u op .
  [] en het nummernummer knipperen.
• Om het afspelen van de CD te hervatten, drukt u nogmaals op .
• Om het afspelen van de CD te stoppen, drukt u op .

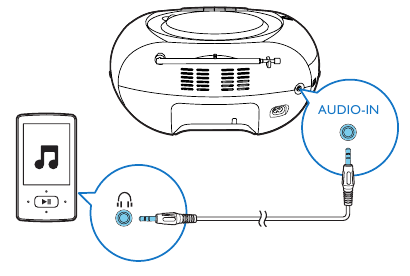

Afspelen vanaf een extern apparaat

U kunt via dit apparaat ook naar een extern audioapparaat luisteren.

1. Zet de bronkeuzeschakelaar op AUDIO-IN/ CD.
2. Sluit een audiokabel (3,5 mm, niet meegeleverd) aan op
   • de AUDIO-IN-aansluiting op het apparaat.
   • de hoofdtelefoonaansluiting op een extern apparaat.
3. Speel het externe apparaat af (zie de gebruikershandleiding van het apparaat).

Opmerking

• De AUDIO-IN-aansluiting is niet bedoeld voor een hoofdtelefoon.
• Het display gaat uit wanneer het apparaat afspeelt vanaf het externe apparaat en "ÄU" wordt op het scherm weergegeven.

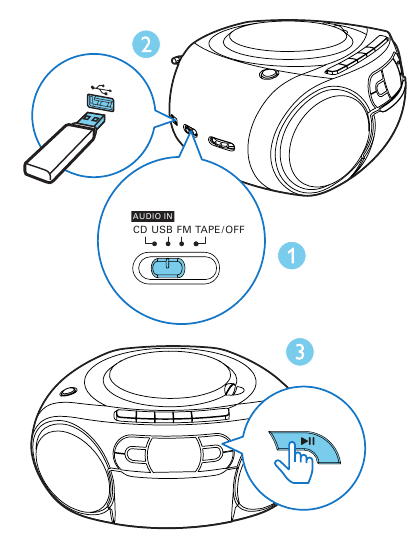

Afspelen vanaf USB-apparaten

Opmerking

• Zorg ervoor dat het USB-apparaat afspeelbare audio-inhoud bevat.

1. Zet de bronkeuzeschakelaar op USB.
2. Plaats het USB-apparaat in de aansluiting.
   » Het afspelen start automatisch. Zo niet, druk dan op .

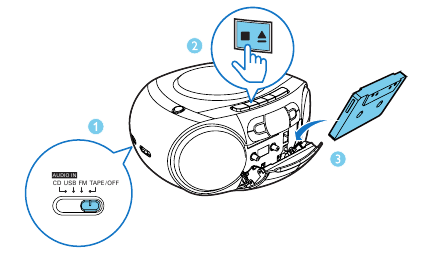

Tape afspelen

1. Schuif de bronkeuzeschakelaar naar TAPE (Tape).
2. Druk op op de hoofdeenheid om de tapedeur te openen.
3. Plaats de tape met de open kant naar boven en de volle spoel aan de rechterkant.
4. Druk op op de hoofdeenheid om het afspelen te starten.
   • Om het afspelen te pauzeren/hervatten, drukt u op op de hoofdeenheid.
   • Om terug te spoelen of snel vooruit te spoelen, drukt u op / op de hoofdeenheid.
   • Om het afspelen te stoppen, drukt u op .

Opmerking

• In de afspeelmodus wordt de cassette automatisch gestopt wanneer het afspelen het einde bereikt.

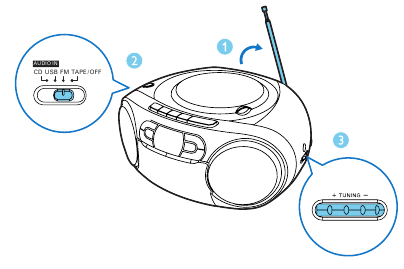

Afstemmen op FM-radiostations

Opmerking

• Voor een optimale ontvangst trekt u de FM-antenne volledig uit en past u de positie aan.

1. Zet de bronkeuzeschakelaar op FM.
2. Draai TUNING (Afstemming) om een station te selecteren.
3. Herhaal stap 2 om op meer stations af te stemmen.

Afspeelopties

Afspeelbediening

In de CD-modus kun je het afspelen bedienen via de volgende handelingen.

	Druk: ga naar het vorige/volgende nummer Houd ingedrukt: zoek binnen het nummer, laat los om het afspelen te hervatten.
	Start of pause "Play" (Afspelen).
	Stop "Play" (Afspelen).
PROG	Programmeer nummers.
+VOLUME-	Pas het volume aan.
- ALBUM +	Ga naar het vorige of volgende album.
MODE	Selecteer een afspeelmodus. [ ]: Speel het huidige nummer herhaaldelijk af. [ ]: Speel alle nummers herhaaldelijk af. [ ]: Herhaal alle nummers willekeurig. Om terug te keren naar normaal afspelen, druk herhaaldelijk op MODE totdat de herhaalpictogrammen verdwijnen.

Tip

• Alleen [] en [ ] kunnen worden geselecteerd wanneer je de geprogrammeerde nummers afspeelt.

Nummers programmeren

In de CD- en USB-modus kun je maximaal 20 nummers programmeren.

1. Druk op om het afspelen te stoppen.
2. Druk op PROG om de programmeermodus te activeren.
   [PROG] (programmeren) begint te knipperen.
3. Druk op om een ​​tracknummer te selecteren en druk vervolgens op PROG om te bevestigen.
4. Herhaal stap 3 om meer nummers te programmeren.
5. Druk op om de geprogrammeerde nummers af te spelen.
   Tijdens het afspelen wordt [PROG] (programmeren) weergegeven.
   • Om het programma te wissen, drukt u tweemaal op .

Geluid aanpassen

Tijdens het afspelen kun je het volume aanpassen en de geluidseffecten selecteren.

Toets	Functie
+VOLUME-	Volume verhogen of verlagen.
DBB	Dynamische basversterking in- of uitschakelen.

Productinformatie

Opmerking

• Productinformatie kan zonder voorafgaande kennisgeving worden gewijzigd.

Specificaties

Versterker
Nominaal uitgangsvermogen	2x 1 W RMS
Frequentiebereik	125 -16000 Hz, -3dB
Signaal-ruisverhouding	>55 dBA
Totale harmonische vervorming	<1 %
Audio-in ingang	650 mV RMS
Disc
Laser Type	Semiconductor
Diameter schijf	12cm/8cm
Ondersteuning Schijf	CD-DA, CD-R, CD- RW, MP3-CD
Audio DAC	24Bits / 44.1kHz
Totale harmonische vervorming Frequentiebereik	<1% 125 -16000 Hz, -3dB
S/N Ratio	>55 dBA
Tuner
Tuning Range	87.5 - 108MHz
Totale harmonische vervorming	<3%
Signaal-ruisverhouding	>50 dBA
Cassettedeck
Frequentiebereik Normale band (type I)	125 - 8000 Hz (8 dB)
Signaal-ruisverhouding Normale band (type I)	35 dBA
Wow en flutter	0.4% DIN
Algemeen
Stroomvoorziening AC-stroom Batterij	220-240V~, 50/60 Hz; DC 9 V, 6 x 1.5 V type: R14/UM2/C CELL
Operationeel stroomverbruik	10 W
Standby stroomverbruik	<0.5 W
Afmetingen Hoofdeenheid (B x H x D)	300 x 134 x 240 mm
Gewicht (hoofdeenheid)	1.5 kg

Onderhoud

Reinig de behuizing

• Gebruik een zachte doek die licht is bevochtigd met een milde reinigingsmiddeloplossing. Gebruik geen oplossing die alcohol, spiritus, ammoniak of schuurmiddelen bevat.

Schijven reinigen

• Als een schijf vuil wordt, reinig je deze met een reinigingsdoek. Veeg de schijf van het midden naar buiten.

• Gebruik geen oplosmiddelen zoals benzeen, thinner, in de handel verkrijgbare reinigingsmiddelen of antistatische spray bedoeld voor analoge platen.

Reinig de schijflens

• Na langdurig gebruik kan er vuil of stof ophopen op de schijflens. Om een ​​goede afspeelkwaliteit te garanderen, reinig je de schijflens met Philips CD-lensreiniger of een in de handel verkrijgbare reiniger. Volg de instructies die bij de reiniger zijn geleverd.

Reinig de koppen en de bandpaden

• Om een ​​goede opname- en afspeelkwaliteit te garanderen, reinig je de koppen A, de capstans B en de aandrukrollen C na elke 50 uur bandgebruik.
• cohol. Gebruik een wattenstaafje dat licht bevochtigd is met reinigingsvloeistof of al
• Je kunt de koppen ook reinigen door eenmaal een reinigingsband af te spelen.

Demagnetiseer de koppen

• Gebruik een demagnetiseerband die verkrijgbaar is bij je dealer.

Probleemoplossing

• Verwijder nooit de behuizing van dit apparaat.

Om de garantie geldig te houden, moet je nooit zelf proberen het systeem te repareren.
Als je problemen ondervindt bij het gebruik van dit apparaat, controleer dan de volgende punten voordat je service aanvraagt. Als het probleem onopgelost blijft, ga dan naar de Philips-webpagina (www.philips.com/support). Wanneer je contact opneemt met Philips, zorg er dan voor dat het apparaat in de buurt is en dat het modelnummer en serienummer beschikbaar zijn.

Geen stroom

• Zorg ervoor dat het netsnoer stevig is aangesloten.
• Zorg ervoor dat er stroom is op het stopcontact.
• Zorg ervoor dat de batterijen correct zijn geplaatst.

Geen geluid of slecht geluid

• Pas het volume aan.

Geen reactie van het apparaat

• Koppel de stekker los en sluit hem weer aan en schakel het systeem vervolgens weer in.
• Als energiebesparende functie schakelt het apparaat automatisch uit 15 minuten nadat het afspelen van het nummer het einde heeft bereikt en er geen bediening plaatsvindt.

Slechte cassette geluidskwaliteit

• Zorg ervoor dat de koppen in de cassettehouder schoon zijn.
• Zorg ervoor dat een normale (IECI) cassetteband wordt gebruikt voor opname.

Cassette werkt niet voor opname

• Zorg ervoor dat de cassette lipjes niet gebroken zijn.

Geen schijf gedetecteerd

• Plaats een schijf.
• Controleer of de schijf ondersteboven is geplaatst.
• Wacht tot de vochtcondensatie op de lens is verdwenen.
• Vervang of reinig de schijf.
• Gebruik een voltooide CD of een schijf met de juiste indeling.

Slechte radio-ontvangst

• Vergroot de afstand tussen het apparaat en je tv of videorecorder.
• Verleng de FM-antenne volledig.

Belangrijk

Veiligheid

• Lees deze instructies.
• Volg alle instructies.
• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen, andere apparaten (inclusief versterkers) die warmte produceren.
• Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
• Opnemen is toegestaan ​​voor zover copyright of andere rechten van derden niet worden geschonden.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Batterijgebruik

  Om batterijlekkage te voorkomen die kan leiden tot lichamelijk letsel, materiële schade of schade aan het apparaat:
• Plaats alle batterijen correct, + en - zoals aangegeven op het apparaat.
• Meng geen batterijen (oud en nieuw of koolstof en alkaline, enz.).
• Verwijder de batterijen wanneer het apparaat lange tijd niet wordt gebruikt.
• Batterijen (batterijpakket of geïnstalleerde batterijen) mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, of dergelijke.
•
  Explosiegevaar als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.
• Het apparaat mag niet worden blootgesteld aan druppels of spatten.
• Plaats geen gevaarlijke bronnen op het apparaat (bijv. vloeistof voorwerpen, brandende kaarsen).
• Wanneer de NETS-stekker of een apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting, moet de ontkoppelingsinrichting gemakkelijk bedienbaar blijven.

• Verwijder nooit de behuizing van dit apparaat.
• Plaats dit apparaat nooit op andere elektrische apparatuur.
• Kijk nooit in de laserstraal in dit apparaat.

• Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan hierin, kan leiden tot blootstelling aan gevaarlijke straling of andere onveilige bediening.

Registreer uw product en krijg ondersteuning op www.philips.com/support

Referenties

• Philips Customer Service Support - Home | Philips

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Philips AZ328 - CD Soundmachine Handleiding

Beschikbare talen
