Marantz VS3003 - 3 In / 1 Out HDMI Handleiding

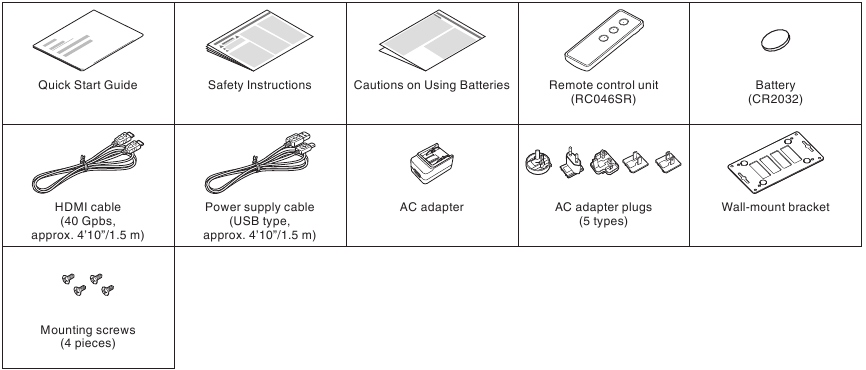

Controleren van de accessoires

Controleer of de volgende onderdelen bij het product zijn geleverd.

Er zijn 5 soorten meegeleverde AC-adapterstekkers. Gebruik de stekker die geschikt is voor de regio waarin u woont.

De batterijen plaatsen

1. Steek een munt of ander voorwerp in de gleuf op het batterijklepje, draai tegen de klok in en verwijder het batterijklepje.

2. Controleer of de richting van de batterij correct is en plaats de batterij vervolgens.

3. Terwijl u het batterijklepje van bovenaf naar beneden drukt, draait u de munt of een ander voorwerp met de klok mee.


LET OP

• Als de batterij lekt, vervang en verwijder de batterij onmiddellijk. In dit geval bestaat er een risico op brandwonden wanneer de vloeistof in contact komt met de huid of kleding, dus wees zeer voorzichtig. Als de vloeistof per ongeluk in contact komt, was dan met kraanwater en raadpleeg een arts.
• Verwijder de batterijen uit de afstandsbediening als deze lange tijd niet wordt gebruikt.

Bereik van de afstandsbediening

Richt de afstandsbediening op de afstandsbedieningssensor tijdens het bedienen.

Namen en functies van onderdelen

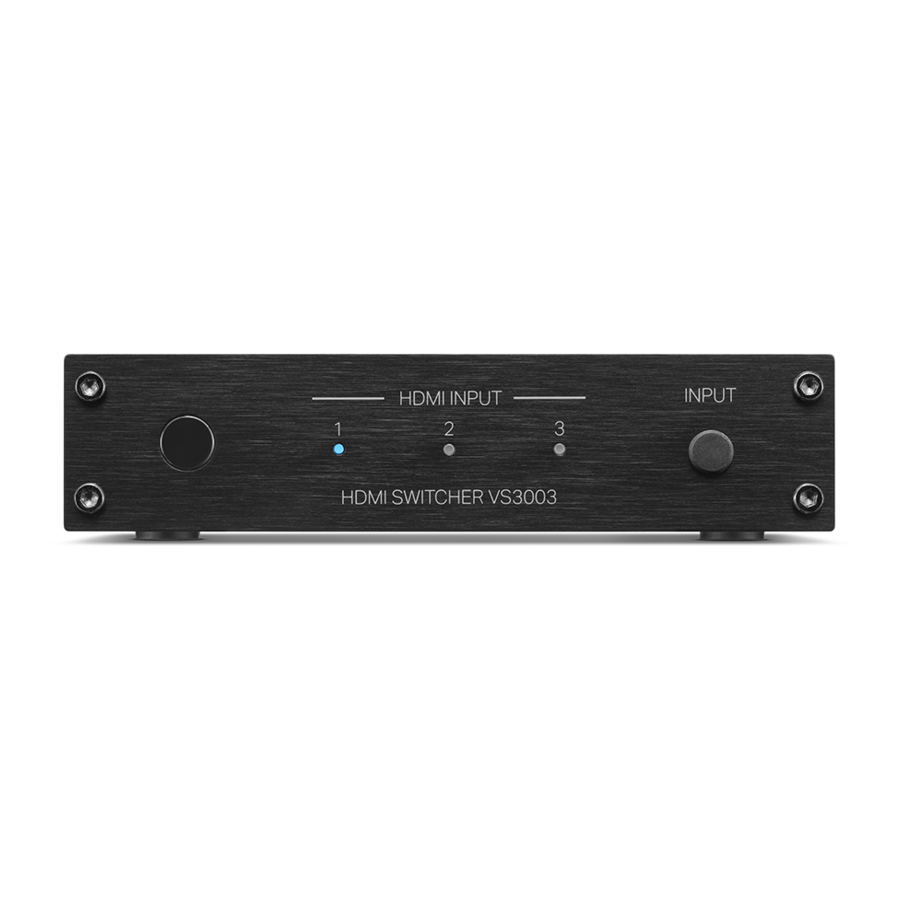

Voorpaneel

1. Afstandsbedieningssensor
   Deze ontvangt signalen van de afstandsbediening. Richt de afstandsbediening op deze sensor tijdens het bedienen.
2. HDMI-ingangsindicatoren (HDMI INPUT 1 - 3)
   Het nummer van de HDMI-ingang die momenteel is geselecteerd, brandt.
   Deze brandt als volgt, afhankelijk van de stroomstatus van dit apparaat:
   • Ingeschakeld: Blauw
   • Stand-by: Rood

     De stroom van dit apparaat is gekoppeld aan de stroomstatus van de HDMI-apparaten die zijn aangesloten op HDMI-connectoren 1 tot 3 en wordt automatisch ingeschakeld.
     • Wanneer de HDMI CONTROL-schakelaar op OFF staat:
       Linkt naar de stroom van het apparaat dat is aangesloten op de momenteel geselecteerde HDMI-ingang.
     • Wanneer de HDMI CONTROL-schakelaar op ON staat:
       Linkt naar de stroom van de apparaten die zijn aangesloten op HDMI-connectoren 1 tot 3.

3. Input switching button (INPUT) (Ingang schakelknop (INPUT))
   Hiermee selecteert u de HDMI-ingang.
   Wanneer op de knop wordt gedrukt, schakelt de HDMI-ingang.

Achterpaneel

1. Remote control jack (REMOTE CONTROL (FLASHER) IN) (Afstandsbedieningsaansluiting (REMOTE CONTROL (FLASHER) IN))
   Deze aansluiting kan worden gebruikt om dit apparaat extern aan te sluiten en te bedienen met een afzonderlijk verkochte IR-repeater wanneer dit apparaat zich bevindt waar het afstandsbedieningssignaal niet kan reiken.
   Raadpleeg "Een extern bedieningsapparaat aansluiten" voor informatie over het aansluiten.
   LET OP : Dit schakelt de ontvangst van de afstandsbedieningssensor van dit apparaat uit.
2. HDMI input connectors (HDMI IN 1 - 3) (HDMI ingangsconnectoren (HDMI IN 1 - 3))
   Deze sluiten gameconsoles, mediaspelers of andere HDMI-bronapparaten aan.
3. HDMI output connector (HDMI OUT) (HDMI uitgangsconnector (HDMI OUT))
   Deze voert het geselecteerde HDMI-ingangssignaal uit.
4. DC input connector (DC IN) (DC ingangsconnector (DC IN))
   Deze sluit de meegeleverde AC-adapter aan.
   Het gebruik van een andere AC-adapter dan de meegeleverde kan een storing veroorzaken.

Zijpaneel

1. AVR control switch (AVR CONTROL) (AVR bedieningsschakelaar (AVR CONTROL))
   U kunt de afstandsbediening voor uw Marantz AV-receiver/AV-versterker gebruiken om de HDMI-ingang van dit apparaat te schakelen.
   Als u de HDMI-bediening (CEC) functie of de meegeleverde afstandsbediening gebruikt om de HDMI-ingang van dit apparaat te wijzigen, houd deze schakelaar dan op OFF. Als u de AVR-bedieningsfunctie gebruikt, is het noodzakelijk om de instellingen en aansluitingen van de AV-receiver/AV-versterker van tevoren te wijzigen. Raadpleeg "Bedienen met de AVR-bedieningsfunctie" voor meer informatie.
2. HDMI control switch (HDMI CONTROL) (HDMI bedieningsschakelaar (HDMI CONTROL))
   Als u de HDMI-bediening (CEC) functie gebruikt, zet deze dan op ON. Dit linkt naar apparaten die compatibel zijn met HDMI-bediening (CEC) en wijzigt de HDMI-ingang van dit apparaat.
   Raadpleeg "Bedienen met de HDMI-bediening (CEC) functie" voor informatie over het bedienen met de HDMI-bediening (CEC) functie.

Afstandsbediening

1. HDMI input source select buttons (1 - 3) (HDMI ingangsbron selectieknoppen (1 - 3))
   Deze selecteren de HDMI-ingang.

Aansluitingen

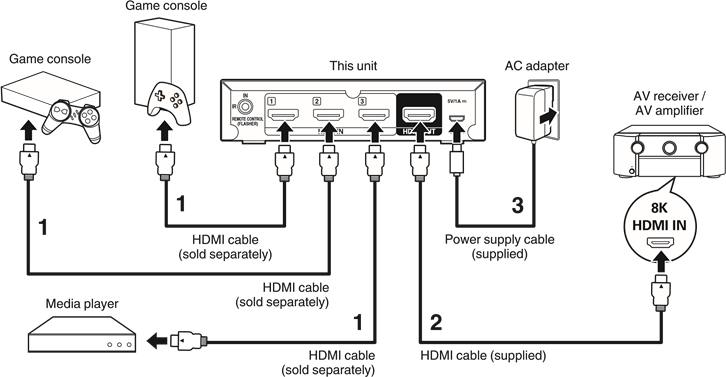

Basis aansluitingen

1. Gebruik afzonderlijk verkochte HDMI-kabels om gameconsoles of andere bronapparaten aan te sluiten op HDMI-ingangsconnectoren 1 tot 3 van dit apparaat.
2. Gebruik de meegeleverde HDMI-kabel om een 8K-compatibele HDMI-ingangsconnector van een AV-receiver/AV-versterker aan te sluiten op de HDMI-uitgangsconnector van dit apparaat.
3. Sluit de meegeleverde AC-adapter aan.

Wanneer u dit apparaat aansluit op apparaten die compatibel zijn met de 8K- en 4K 120Hz-video, gebruik dan gecertificeerde Ultra High Speed HDMI-kabels. Als u een andere HDMI-kabel gebruikt, wordt de video mogelijk niet weergegeven of kunnen er andere problemen optreden.

Wanneer u dit apparaat aan een muur monteert

U kunt de meegeleverde muurbeugel gebruiken om dit apparaat aan een muur te monteren.
Om uw veiligheid te garanderen, vraag een professional om het aan de muur te monteren.

Wanneer u dit apparaat aan een muur monteert, gebruik dan een in de handel verkrijgbare IR-repeater (afzonderlijk verkocht) om signalen van de afstandsbediening te ontvangen. Raadpleeg "Een extern bedieningsapparaat aansluiten" voor meer informatie.

LET OP

• Wanneer u de muurbeugel aan dit apparaat monteert, zorg er dan voor dat u de meegeleverde zelftappende schroeven gebruikt. Het gebruik van andere schroeven dan de meegeleverde kan een storing veroorzaken.
• Om te voorkomen dat mensen per ongeluk aan de connector kabel trekken of erover struikelen en ervoor zorgen dat dit apparaat omvalt, zorg ervoor dat u de kabel aan een muur of andere locatie bevestigt. Controleer na de montage of het veilig is. Voer ook regelmatig inspecties uit om te controleren of er geen mogelijkheid is om te vallen.
• Marantz aanvaardt geen verantwoordelijkheid voor enig letsel of ongevallen als gevolg van ongeschikte montagelocaties of montagemethoden.

1. Monteer de muurbeugel aan dit apparaat met behulp van de meegeleverde schroeven.
   Bevestig de muurbeugel met de zijde met het △-teken naar buiten gericht.

2. Bevestig dit apparaat aan de muur met behulp van afzonderlijk verkochte muurschroeven.

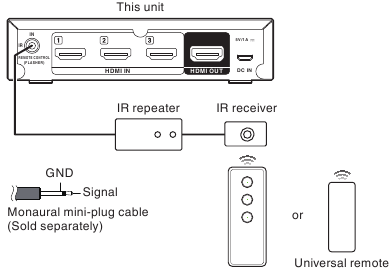

Een extern bedieningsapparaat aansluiten

Zelfs als u dit apparaat in een kast of een andere locatie plaatst waar het afstandsbedieningssignaal niet kan reiken, kunt u dit apparaat bedienen met de afstandsbediening als u een in de handel verkrijgbare IR-repeater (afzonderlijk verkocht) aansluit.
Dit schakelt de ontvangst van de afstandsbedieningssensor van dit apparaat uit.

Bediening

Bedien via een van de volgende methoden.

Bediening met de HDMI-bedieningsfunctie (CEC)

1. Zet de HDMI CONTROL-schakelaar op het zijpaneel van dit apparaat op ON (AAN).
2. Schakel de stroom in van alle bronapparaten (zoals gameconsoles) die met HDMI-kabels op dit apparaat zijn aangesloten, de AV-receiver/AV-versterker en de TV.
3. Schakel de HDMI-bedieningsfunctie (CEC) voor alle apparaten in.
   • Voor bronapparaten met instellingen om te koppelen aan andere apparaten en deze in te schakelen wanneer de stroom van het bronapparaat wordt ingeschakeld, schakelt u die instellingen in. Raadpleeg de handleiding van elk apparaat voor meer informatie over de instellingen.
4. Zet de TV op stand-by en controleer vervolgens of de stroom van dit apparaat, de bronapparaten en de AV-receiver/AV-versterker ook op stand-by gaat.
   Als de stroom is uitgeschakeld voor alle bronapparaten die op dit apparaat zijn aangesloten, branden de HDMI-ingangsindicatoren van dit apparaat rood.
5. Schakel de stroom in van het bronapparaat dat u wilt gebruiken en controleer vervolgens of de stroom van dit apparaat, de AV-receiver/AV-versterker en de TV inschakelen en of de HDMI-ingang correct schakelt.
   De indicator voor de geselecteerde HDMI-ingang brandt blauw.

• Als het bronapparaat een automatische stand-by functie heeft, wordt aanbevolen om de automatische stand-by functie in te schakelen, zodat de stroom automatisch wordt uitgeschakeld wanneer deze niet in gebruik is.
• Afhankelijk van de specificaties van het aangesloten bronapparaat of de TV zijn sommige functies mogelijk niet beschikbaar.

Bediening met de afstandsbediening

1. Schakel de stroom in van het bronapparaat dat u wilt gebruiken.
2. Druk op de meegeleverde afstandsbediening op de HDMI-ingangsbronselectieknop (1 tot 3) om af te spelen.
   De indicator voor de geselecteerde HDMI-ingang brandt blauw.
   • U kunt ook een HDMI-ingang selecteren door op de INPUT (INGANG)-knop op het hoofdapparaat te drukken.
3. Schakel de ingangsbron voor de AV-receiver/AV-versterker naar de HDMI-ingang die op dit apparaat is aangesloten.
4. Schakel de ingang voor de TV naar de HDMI-ingang die is aangesloten op de AV-receiver/AV-versterker.

Bediening met de AVR-bedieningsfunctie

Als u een 8K-compatibele Marantz AV-receiver/AV-versterker heeft, kunt u de afstandsbediening voor de AV-receiver/AV-versterker gebruiken om de HDMI-ingang voor dit apparaat te schakelen.
De 8K-, GAME- en MEDIA PLAYER-knoppen op de afstandsbediening voor de AV-receiver/AV-versterker kunnen worden gebruikt om de HDMI-ingang voor dit apparaat als volgt te schakelen.

OPMERKING: Deze functie kan niet worden gebruikt op de AV8805 of AV8805A. Het wordt aanbevolen om de leerfunctie op de afstandsbediening voor de AV-receiver/AV-versterker te gebruiken.

Als u de AVR-bedieningsfunctie wilt gebruiken, wijzigt u de instellingen en aansluitingen voor de AV-receiver/AV-versterker volgens de volgende procedure.

Positionering

1. Zet de AVR CONTROL-schakelaar op het zijpaneel van dit apparaat op ON (AAN).
2. Plaats dit apparaat dicht bij uw AV-receiver/AV-versterker, zodat de afstandsbedieningssensor op dit apparaat afstandsbedieningssignalen van de AV-receiver/AV-versterker kan ontvangen.

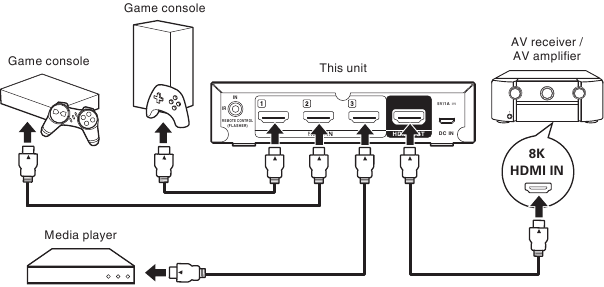

Aansluiten

1. Sluit de bronapparaten die zijn aangesloten op de HDMI-ingangsconnectoren voor 8K, GAME en MEDIA PLAYER aan de achterkant van de AV-receiver/AV-versterker aan op HDMI-ingangsconnectoren 1 tot 3 op dit apparaat.
2. Sluit de HDMI-uitgangsconnector op dit apparaat aan op een 8K-compatibele HDMI-ingangsconnector op de AV-receiver/AV-versterker.

• Het nummer van de 8K-compatibele HDMI-ingangsconnector varieert afhankelijk van de specificaties van de AV-receiver/AV-versterker. Sluit aan na raadpleging van de handleiding voor de AV-receiver/AV-versterker.
• Gebruik gecertificeerde Ultra High Speed HDMI-kabels wanneer u dit apparaat aansluit op apparaten die compatibel zijn met 8K- en 4K 120Hz-video. Als u een andere HDMI-kabel gebruikt, wordt de video mogelijk niet weergegeven of kunnen er andere problemen optreden.

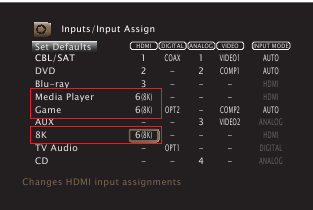

De instellingen configureren voor een AV-receiver/AV-versterker

1. Open het instellingenscherm "Inputs" (Ingangen) - "Input Assign" (Ingang toewijzen) vanuit het menu voor de AV-receiver/AV-versterker.
2. Configureer de instellingen om 8K-compatibele HDMI-connectoren (6(8K) of 7(8K))^* toe te wijzen aan de HDMI-ingangsconnectoren van de 8K-, Game- en Media Player-ingangsbronnen.

* De 8K-compatibele HDMI-connectoren variëren afhankelijk van de specificaties van uw AV-receiver/AV-versterker. Configureer de instellingen volgens de specificaties van de AV-receiver/AV-versterker.

Bediening

1. Druk op de 8K-, GAME- of MEDIA PLAYER-knop op de afstandsbediening voor de AV-receiver/AV-versterker.
   De ingangen voor dit apparaat en voor de AV-receiver/AV-versterker schakelen tegelijkertijd. De HDMI-ingang voor dit apparaat die overeenkomt met het signaal dat van de knop is ontvangen, wordt geselecteerd.


Probleemoplossing

Als er een probleem optreedt, controleer dan eerst het volgende:

1. Zijn de aansluitingen correct?
2. Wordt de set bediend zoals beschreven in de handleiding?
3. Werken de andere apparaten correct?

Als stap 1 tot en met 3 hierboven het probleem niet verhelpen, kan het opnieuw opstarten van het apparaat het probleem mogelijk verhelpen. Verwijder de stekker van het apparaat uit het stopcontact en steek hem er weer in.

Als dit apparaat niet correct werkt, controleer dan de bijbehorende symptomen in dit gedeelte.
Als de symptomen niet overeenkomen met de hier beschreven symptomen, raadpleeg dan uw dealer, omdat dit kan wijzen op een defect in dit apparaat. Koppel in dit geval onmiddellijk de stroom los en neem contact op met de winkel waar u dit apparaat hebt gekocht.

De stroom wordt niet ingeschakeld / De stroom is uitgeschakeld

• Controleer of de AC-adapter op het stopcontact is aangesloten.
• Controleer alle aansluitingen op de HDMI-connectoren.
• Controleer of de adapterstekker voor de AC-adapter correct is aangesloten op de AC-adapter.
• Gebruik de AC-adapter die bij dit apparaat is geleverd.
• Controleer of de stroom is ingeschakeld voor het bronapparaat dat is aangesloten op de geselecteerde HDMI-ingang. De stroom voor dit apparaat is gekoppeld aan de stroom van het bronapparaat dat is aangesloten op de HDMI-ingangsconnector en wordt automatisch ingeschakeld of in stand-by gezet.

De stroom wordt automatisch uitgeschakeld

• Dit apparaat is gekoppeld aan de stroom van het bronapparaat dat is aangesloten op de HDMI-ingangsconnector en schakelt automatisch over naar stand-by.

Bewerkingen kunnen niet worden uitgevoerd via de afstandsbediening

• De batterij is leeg. Vervang deze door een nieuwe batterij (CR2032).
• Bedien de afstandsbediening binnen een afstand van ongeveer 7 m van dit apparaat en onder een hoek van niet meer dan 30°. 0 Verwijder eventuele obstakels tussen dit apparaat en de afstandsbediening.
• De oriëntatie van de knoopcel lithiumbatterij (CR2032) is onjuist. Controleer of het -teken op de batterij naar boven wijst.
• De afstandsbedieningssensor van de set wordt blootgesteld aan sterk licht (direct zonlicht, fluorescentielamp van het invertertype, enz.). Verplaats de set naar een plaats waar de afstandsbedieningssensor niet wordt blootgesteld aan sterk licht.
• Hierdoor wordt de ontvangst van de afstandsbedieningssensor van dit apparaat uitgeschakeld.

Er wordt geen video weergegeven op de TV

• Controleer de aansluitingen voor alle apparaten.
• Steek de aansluitkabels helemaal in de aansluiting.
• Controleer of u de HDMI-ingangsconnector niet hebt verward met de HDMI-uitgangsconnector of omgekeerd.
• Controleer of de stroom van het bronapparaat is ingeschakeld.
• Controleer of de juiste ingangen zijn geselecteerd voor dit apparaat, de AV-receiver/AV-versterker en de TV.
• Controleer of de resoluties van het bronapparaat en de TV correct zijn.
• Gebruik een bronapparaat en een TV die compatibel zijn met HDCP 2.2 of HDCP 2.3 wanneer u geniet van inhoud die is beschermd door auteursrechten met HDCP 2.2 of HDCP 2.3.
• Gebruik een gecertificeerde Ultra High Speed HDMI-kabel om te genieten van 8K- of 4K 120Hz-video's.

Ingangen van dit apparaat kunnen niet worden geschakeld

met de HDMI-bedieningsfunctie (CEC)

• Controleer of de HDMI CONTROL-schakelaar op het zijpaneel van dit apparaat op ON (AAN) staat.
• Controleer of de instellingen voor de HDMI-bedieningsfunctie zijn ingeschakeld voor alle apparaten die op dit apparaat zijn aangesloten. Als er in de instellingen voor de aangesloten bronapparaten instellingen zijn om te koppelen aan andere apparaten en deze in te schakelen wanneer de stroom wordt ingeschakeld, schakelt u die instellingen ook in.
• De specificaties voor HDMI-bediening variëren per apparaat. Als het bronapparaat een automatische stand-by functie heeft, wordt aanbevolen om de automatische stand-by functie in te schakelen, zodat de stroom automatisch wordt uitgeschakeld wanneer deze niet in gebruik is.
• Wanneer u verbindingsgerelateerde wijzigingen aanbrengt, zoals het aansluiten van een extra HDMI-apparaat, kunnen de instellingen voor de koppelingsbewerking worden geïnitialiseerd. Schakel dit apparaat en de via HDMI aangesloten apparaten uit en weer in.
• Afhankelijk van de aangesloten apparaten en instellingen werkt de HDMI-bedieningsfunctie mogelijk niet. Als het probleem niet is opgelost, zelfs na het controleren van het bovenstaande, gebruikt u de afstandsbediening om de ingangen voor dit apparaat rechtstreeks te wijzigen.

De ingangen voor dit apparaat veranderen

wanneer dit apparaat de signalen ontvangt van de afstandsbediening die bij de AV-receiver/AV-versterker is geleverd

• De AVR CONTROL-schakelaar op het zijpaneel van dit apparaat staat op ON (AAN). Als u deze niet wilt gebruiken, zet u de schakelaar op OFF (UIT).

Specificaties

Video

Audio

AC adapter

Algemeen

Voor verbeteringen kunnen specificaties en ontwerp zonder kennisgeving worden gewijzigd.

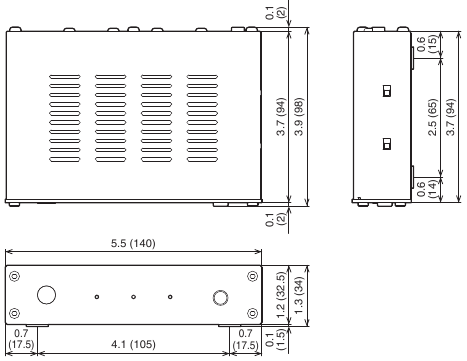

Afmetingen (Eenheid: in. (mm))

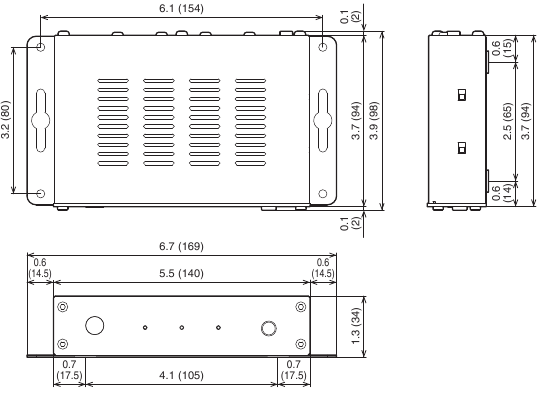

Bij het monteren van een muurbeugel

* Gewicht: 0.7 lb (300 g) (Zonder muurbeugel)
