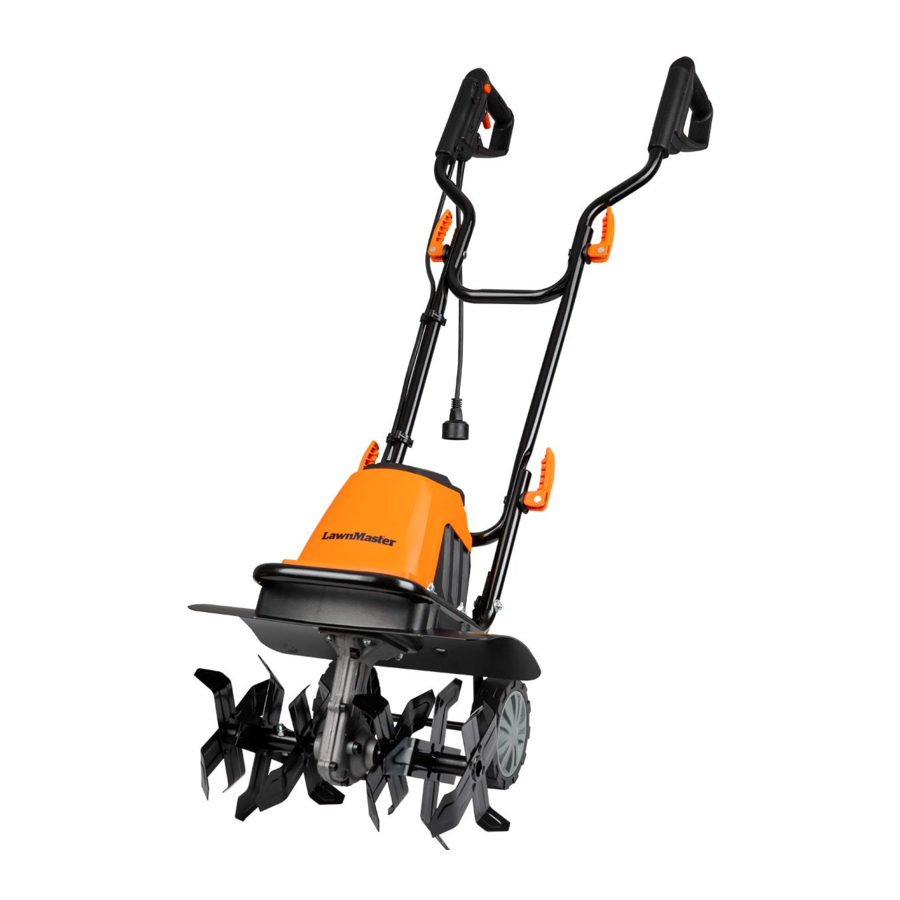

LawnMaster TE1016M - Gebruikershandleiding frees

VEILIGHEIDSINFORMATIE

OM HET RISICO OP LETSEL TE VERMINDEREN:
Zorg ervoor dat iedereen die dit product gebruikt vóór elk gebruik alle veiligheidsinstructies en andere informatie in deze handleiding leest en begrijpt

Draag tijdens gebruik een geschikte persoonlijke gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende: LEES ALLE INSTRUCTIES

ALGEMENE VEILIGHEID

• CONTROLEER OP BESCHADIGDE ONDERDELEN - Voordat het product verder wordt gebruikt, moet elk beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het naar behoren zal werken en de beoogde functie zal uitoefenen. Controleer op de uitlijning van bewegende onderdelen, het vastlopen van bewegende onderdelen, het breken van onderdelen, de montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Elk beschadigd onderdeel moet op de juiste manier worden gerepareerd of vervangen.
• VERMIJD GEVAARLIJKE OMGEVINGEN - Gebruik dit product niet op regenachtige, stormachtige, vochtige of natte plaatsen. Niet gebruiken in een gasvormige of explosieve omgeving. Motoren in deze producten produceren normaal gesproken vonken en de vonken kunnen dampen ontsteken.
• HOUD KINDEREN OP AFSTAND - Alle bezoekers, kinderen en huisdieren moeten op een veilige afstand van de werkplek blijven.
• KLEED U CORRECT - Draag geen losse kleding of sieraden en draag een beschermende haardekking om lang haar in bedwang te houden. Ze kunnen verstrikt raken in bewegende delen. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij het werken buitenshuis.
• GEBRUIK EEN VEILIGHEIDSBRIL - Draag een veiligheidsbril met zijbescherming of een veiligheidsbril bij het gebruik van dit product. Gebruik een gezichtsmasker of stofmasker als de omgeving stoffig is.

DUBBELE ISOLATIE - De frees/cultivator heeft dubbele isolatie. Dit betekent dat alle externe metalen delen zijn geïsoleerd van de elektrische voeding. Dit wordt bereikt door een isolatielaag aan te brengen tussen elektrische en mechanische onderdelen. De dubbele isolatie garandeert u de grootst mogelijke veiligheid.

• VERLENGKABEL. Zorg ervoor dat uw verlengkabel in goede staat verkeert. Wanneer u een verlengkabel gebruikt, zorg er dan voor dat deze zwaar genoeg is om de stroom te transporteren die uw product verbruikt. Een te kleine verlengkabel veroorzaakt een spanningsval, wat resulteert in verlies van vermogen en oververhitting.
• Het is mogelijk om de verlengkabel en het netsnoer in een knoop te leggen om te voorkomen dat ze tijdens gebruik losraken. Maak de knoop zoals afgebeeld en steek vervolgens het stekkeruiteinde van het netsnoer in het stopcontactuiteinde van de verlengkabel. Deze methode kan ook worden gebruikt om twee verlengkabels aan elkaar te knopen.


• Let op de verlengkabel tijdens het gebruik van de frees/cultivator. Pas op dat u niet over de kabel struikelt. Leid de kabel altijd weg van de frezen.
• Vermijd onbedoeld starten - Draag het aangesloten apparaat niet met uw vinger op de schakelaar. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer u hem aansluit. Pak de blootliggende snijfrezen of snijranden niet vast wanneer u het apparaat oppakt of vasthoudt. Forceer het apparaat niet - Het zal het werk beter en met minder kans op letsel doen met de snelheid waarvoor het is ontworpen. Houd uw handen uit de buurt van de frezen.
• AARDLEKSCHAKELAAR (GFCI)
• Er moet bescherming worden geboden op het circuit of stopcontact dat voor de frees/cultivator wordt gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-bescherming en deze kunnen worden gebruikt.
• KOPPEL DE EENHEID los van de stroomvoorziening wanneer deze niet in gebruik is of bij onderhoud of reiniging. Niet onbeheerd achterlaten.

• MISBRUIK DE KABEL NIET - Draag dit product nooit aan de kabel en trek niet aan de kabel om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie en scherpe randen.
• GEBRUIK HET JUISTE APPARAAT - Gebruik dit product niet voor andere werkzaamheden dan waarvoor het bedoeld is.
• REIK NIET TE VER - Leid de frees/cultivator alleen in een wandeltempo. Zorg te allen tijde voor een goede basis en evenwicht.
• VERLICHTING - Gebruik uw frees/cultivator alleen bij daglicht of goed kunstlicht.
• BEWAAR DE LEEGSTAANDE EENHEID BINNENSHUIS - Wanneer de frees/cultivator niet in gebruik is, moet deze binnenshuis worden opgeslagen op een droge plaats buiten het bereik van kinderen.
• ONDERHOUD DE EENHEID MET ZORG - Houd de eenheid schoon voor de beste prestaties en om het risico op letsel te verminderen. Inspecteer de verlengkabel regelmatig en vervang deze indien beschadigd. Houd de handgrepen droog, schoon en vrij van olie.
• GEPOLARISEERDE STEKKERS - Om het risico op elektrische schokken te verminderen, heeft dit product een gepolariseerde stekker. Gepolariseerde verbindingen passen maar op één manier in elkaar. Zorg ervoor dat het stopcontactuiteinde van de verlengkabel grote en kleine gleuven heeft. Als de stekker niet volledig in de verlengkabel past, draai de stekker dan om. Als hij nog steeds niet past, schaf dan een geschikte verlengkabel aan. Als de verlengkabel niet volledig in het stopcontact past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op het gereedschap of de verlengkabel op geen enkele manier.
• Gebruik de frees/cultivator niet op een helling die te steil is voor een veilige bediening. Vertraag op hellingen en zorg ervoor dat u een goede basis heeft. Zorg ervoor dat de frezen geen enkel object raken en vrij kunnen bewegen voordat u de frees/cultivator start. Houd de geleidingsstang stevig met beide handen vast. Gebruik de frees/cultivator nooit met één hand.

De frees/cultivator kan omhoog springen en/of vooruit springen als de frezen extreem harde, samengepakte grond, bevroren grond of begraven obstakels zoals grote stenen, wortels of stronken raken.

• BLIJF ALERT - Let op wat u doet. Gebruik uw gezond verstand. Gebruik de frees/cultivator niet als u moe bent of onder invloed bent van drugs of medicijnen.

Gebruik de frees/cultivator niet in de buurt van ondergrondse elektriciteitskabels, telefoonlijnen, leidingen of slangen. Als de frees/cultivator een vreemd voorwerp raakt, schakel hem dan onmiddellijk uit, wacht tot de frezen stoppen en controleer op schade. Repareer indien nodig voordat u opnieuw start. Als de frees/cultivator abnormaal begint te trillen, schakel hem dan onmiddellijk uit en controleer de oorzaak. Trilling is over het algemeen een waarschuwing voor problemen.

RISICO OP SNIJDEN - Draag handschoenen en wees voorzichtig bij het reinigen of uitvoeren van onderhoud aan de frees/cultivator. Schakel de frees/cultivator altijd uit, koppel hem los van de stroomvoorziening en wacht tot de frezen volledig tot stilstand zijn gekomen voordat u onderhoud of reparaties uitvoert.

Frezen stoppen niet onmiddellijk nadat de frees/cultivator is uitgeschakeld.

Risico op letsel. Steek geen handen, voeten of andere lichaamsdelen of kleding in de buurt van de roterende frezen.

De elektrische snoeren van dit product kunnen chemicaliën bevatten die in de staat Californië bekend staan als veroorzakers van kanker en geboorteafwijkingen of andere reproductieve schade. Was uw handen na gebruik.

Sommige stof en vuil dat ontstaat door het gebruik van dit gereedschap kan chemicaliën bevatten die in de staat Californië bekend staan als veroorzakers van kanker en geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• chemicaliën in kunstmest
• verbindingen in insecticiden, herbiciden en pesticiden
• arseen en chroom uit chemisch behandeld hout

Uw risico op blootstelling aan deze chemicaliën varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling te verminderen, werkt u in een goed geventileerde ruimte en met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

SPECIFIEKE VEILIGHEIDSINFORMATIE

Opleiding

1. Lees de bedienings- en onderhoudsinstructies zorgvuldig door. Wees grondig vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur. Weet hoe u de eenheid moet stoppen en de bedieningselementen snel moet uitschakelen.
2. Sta kinderen nooit toe de apparatuur te bedienen. Sta volwassenen nooit toe de apparatuur te bedienen zonder de juiste instructies.
3. Houd het werkgebied vrij van alle personen, met name kleine kinderen en huisdieren.
4. Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen die andere mensen, hun eigendommen en henzelf overkomen.

Voorbereiding

1. Inspecteer grondig het gebied waar de apparatuur moet worden gebruikt en verwijder alle vreemde voorwerpen.
2. Ontkoppel alle koppelingen en schakel naar neutraal voordat u de motor start.
3. Gebruik de apparatuur niet zonder adequate bovenkleding te dragen. Draag beschermend schoeisel dat de grip op gladde oppervlakken verbetert.
4. Gebruik verlengkabels en stopcontacten zoals gespecificeerd door de fabrikant voor alle eenheden met elektrische aandrijfmotoren of elektrische startmotoren.
5. Probeer nooit aanpassingen te maken terwijl de motor draait.

Bediening

1. Steek geen handen of voeten in de buurt van of onder roterende onderdelen.
2. Wees uiterst voorzichtig bij het rijden op of over grindpaden, trottoirs of wegen. Wees alert op verborgen gevaren of verkeer. Vervoer geen passagiers.
3. Nadat u een vreemd voorwerp hebt geraakt, stop de motor, inspecteer de machine grondig op schade en repareer de schade voordat u de machine opnieuw start en gebruikt.
4. Wees voorzichtig om uitglijden of vallen te voorkomen.
5. Als de eenheid abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwingsteken van problemen.
6. Stop de motor wanneer u de werkpositie verlaat, voordat u de frezen ontstopt en bij het uitvoeren van reparaties, aanpassingen en inspecties.
7. Neem alle mogelijke voorzorgsmaatregelen wanneer u de machine onbeheerd achterlaat. Ontkoppel de aftakas, laat het hulpstuk zakken, schakel naar neutraal, stop de motor en verwijder de sleutel indien van toepassing.
8. Schakel de motor uit en zorg ervoor dat alle bewegende onderdelen tot stilstand zijn gekomen voordat u gaat schoonmaken, repareren of inspecteren.

9. Gebruik de machine nooit zonder de juiste beschermkappen, platen of andere veiligheidsvoorzieningen.
10. Houd kinderen en huisdieren uit de buurt.
11. Overbelast de machinecapaciteit niet door te proberen te diep te frezen met een te hoge snelheid.
12. Gebruik de machine nooit met hoge transportsnelheden op harde of gladde oppervlakken.
13. Laat nooit omstanders in de buurt van de eenheid komen.
14. Gebruik alleen hulpstukken en accessoires die zijn goedgekeurd door de fabrikant van de machine (zoals wielgewichten, contragewichten en dergelijke).
15. Gebruik de frees nooit zonder goed zicht of licht.
16. Wees voorzichtig bij het frezen in harde grond. De frezen kunnen in de grond blijven haken en de frees naar voren stuwen. Als dit gebeurt, laat dan het stuur los en houd de machine niet tegen.
17. Wees uiterst voorzichtig bij het achteruitrijden of trekken van de machine naar u toe.
18. Schakel de motor voorzichtig in volgens de instructies en met de voeten goed uit de buurt van de frezen.
19. Pak een machine nooit op of draag deze nooit terwijl de motor draait.
20. Gebruik de frees niet onder invloed van alcohol of drugs.

Onderhoud en opslag

1. Houd de machine, hulpstukken en accessoires in een veilige werkende staat.
2. Controleer de afschuifbouten en andere bouten met regelmatige tussenpozen op de juiste vastheid om er zeker van te zijn dat de apparatuur in een veilige werkende staat verkeert.
3. Raadpleeg altijd de gebruikershandleiding voor belangrijke details als de frees voor een langere periode moet worden opgeslagen.
4. Volg de aanbevelingen van de fabrikant voor het veilig laden, lossen, transporteren en opslaan van de machine.

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het product beter en veiliger kunt bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
V	Volt	Spanning
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
min	Minuten	Tijd
	Wisselstroom	Type stroom
	Gelijkstroom	Type of kenmerk van stroom
no	Onbelast toerental	Rationeel toerental, onbelast
	Klasse II Constructie	Dubbel geïsoleerde constructie
/min	Per minuut	Omwentelingen, slagen, oppervlaktetoerental, banen enz., per minuut
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen en niet gebruiken op vochtige plaatsen
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag een oogbescherming bij het bedienen van deze apparatuur.
	Ricochet	Weggeslingerde voorwerpen kunnen terugkaatsen en leiden tot persoonlijk letsel of schade aan eigendommen.
	Scherp mes	Gevaar – Houd handen en voeten uit de buurt van het mes.
	Houd omstanders uit de buurt	Houd alle omstanders op een afstand van minstens 15 meter.

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

SYMBOOL	BETEKENIS
	Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
VOORZICHTIG	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot schade aan eigendommen.

SERVICE
Onderhoud vereist uiterste zorg en kennis en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur. Voor onderhoud raden we u aan het product terug te brengen naar uw dichtstbijzijnde ERKEND SERVICE-CENTRUM voor reparatie. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.

Om ernstig persoonlijk letsel te voorkomen, mag u niet proberen dit product te gebruiken voordat u deze gebruikershandleiding grondig hebt gelezen en volledig hebt begrepen. Gebruik dit product niet als u de waarschuwingen en instructies in deze gebruikershandleiding niet begrijpt. Bel de gratis hulplijn (1-866-384-8432) voor hulp.

De werking van elk elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag, voordat u met de bediening van elektrisch gereedschap begint, altijd een veiligheidsbril of een veiligheidsbril met zijbeschermers en, indien nodig, een volledig gezichtsscherm. We raden een breedbeeld veiligheidsmasker aan voor gebruik over een bril of een standaard veiligheidsbril met zijbeschermers. Gebruik altijd een oogbescherming die is gemarkeerd als conform ANSI Z87.1.

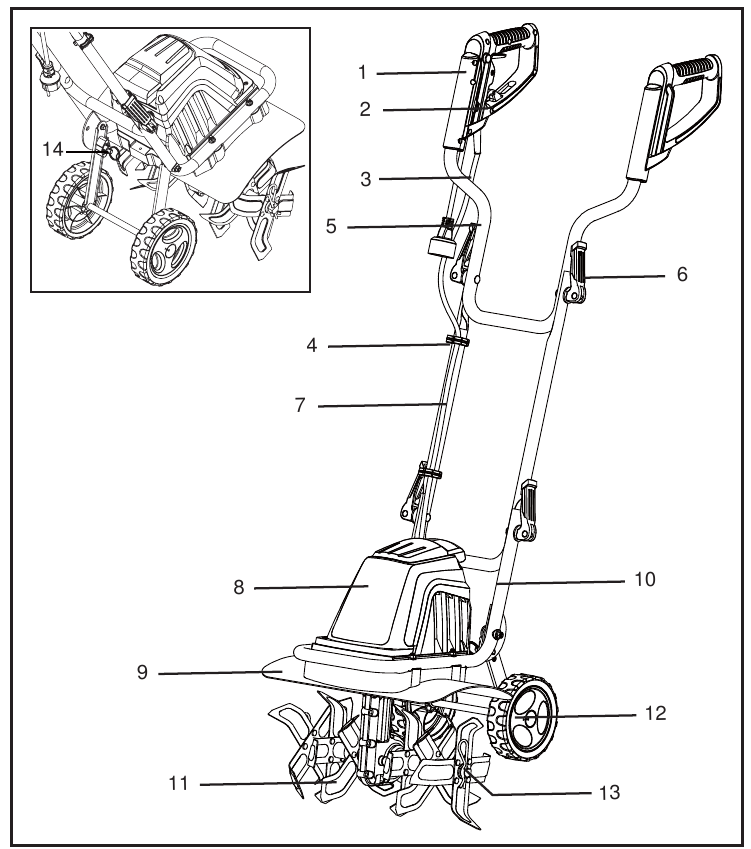

KEN UW TILLER / CULTIVATOR

1. Hoofdgreep
2. Koordhouder
3. Stekker
4. Kabelklem
5. Bovenste handgreepassemblage
6. Camlock-assemblage
7. Middelste handgreepsectie

8. Motorhuis
9. Motorsteunplaat
10. Onderste handgreepsectie
11. Tandwielassemblage rechts/links
12. Transportwielen
13. R-clip
14. Vergrendelknop

UITPAKKEN

1. Pak alle onderdelen uit en leg ze op een vlakke, stabiele ondergrond.
2. Verwijder alle verpakkingsmaterialen en transportmiddelen, indien van toepassing.
3. Zorg ervoor dat de levering compleet en vrij van schade is. Gebruik het product niet als u constateert dat er onderdelen ontbreken of beschadigd zijn, maar neem contact op met uw dealer. Het gebruik van een onvolledig of beschadigd product vormt een gevaar voor personen en eigendommen.
4. Zorg ervoor dat u alle accessoires en gereedschappen heeft die nodig zijn voor montage en bediening. Dit omvat ook geschikte persoonlijke beschermingsmiddelen.

U hebt nodig (niet meegeleverd)

• Geschikte persoonlijke beschermingsmiddelen
• Philips-schroevendraaier

(Meegeleverd)

• Tiller-unit
• Bovenste handgreepassemblage
• Onderste handgreepassemblage
• Hardwarepakket
  • Bout M6 X 57 X 4
  • Vlakke ring O6 X 4
  • Camlock X 4
  • Wiel X 2
  • Wieldop X 2
  • Kabelklem X 2
• De onderstaande onderdelen zijn gemonteerd op de Tiller in de verpakking:
  • Vlakke ring O5 X 2
  • Golfring O5 X 2
  • Schroef M5X12 X 2

MONTAGE

Dit product moet voor gebruik correct worden gemonteerd.

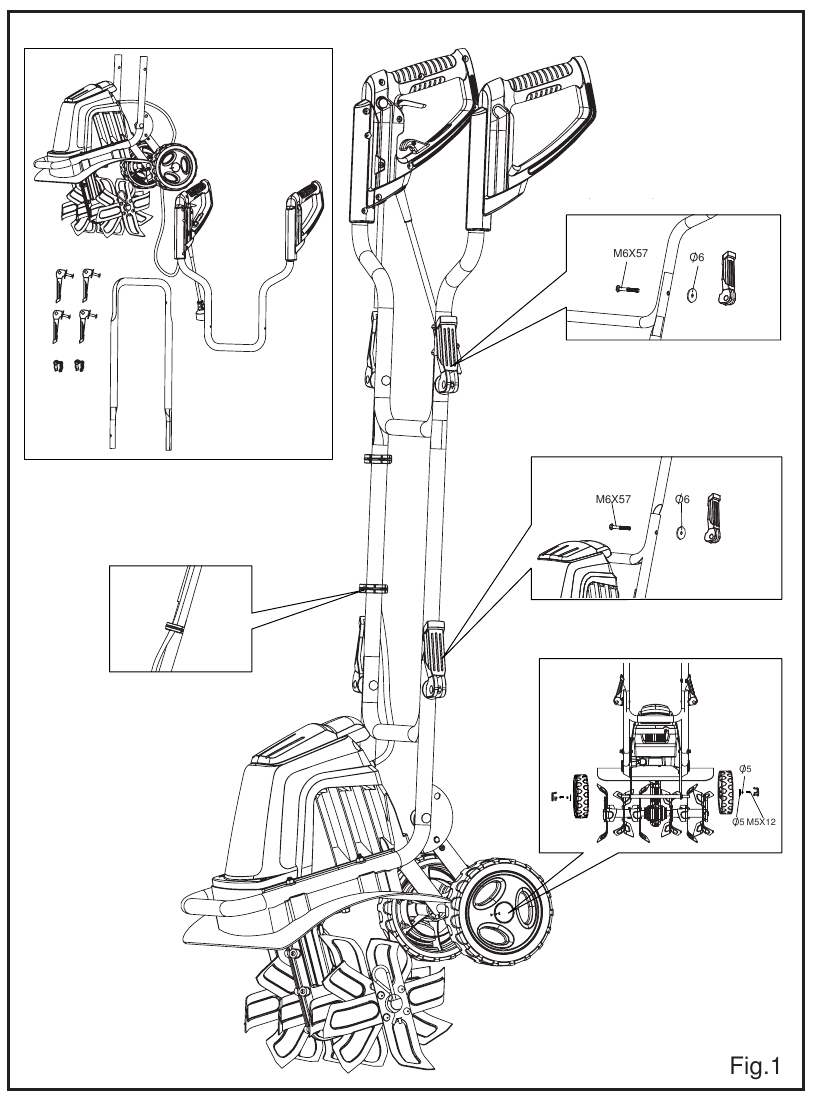

1. Verwijder de vlakke ringen (5), golfringen (5) en schroeven ( M5x12 ) van de wielas van de Tiller en plaats vervolgens een wiel (12) over elke kant van de as, bevestig vervolgens met behulp van een vlakke ring (5) golfring (5) en schroeven ( M5x12 ) om vast te zetten (Fig.1-1).

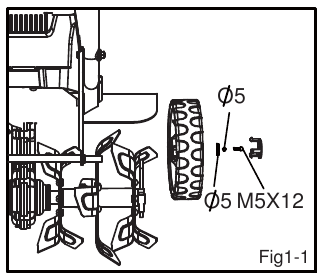

2. Druk de wieldoppen in het wiel en bedek de uiteinden van de assen. Een rubberen hamer kan worden gebruikt om ze stevig op de wielen te plaatsen (Fig.1-1).
3. Bevestig de middelste handgreepsectie (7) aan de onderste handgreep sectie (10) met behulp van de twee meegeleverde bouten, ringen en camlocks (6) (Fig.1-2).

4. Maak de bovenste handgreepsectie (5) vast aan de middelste handgreepsectie (7) met behulp van de twee meegeleverde bouten en camlock en ring (6) (Fig.1-3).

5. Gebruik de twee meegeleverde kabelklemmen (4) om het snoer vast te zetten (Fig.1-4).


Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel. Bel onze klantenservice-hulplijn.

Probeer dit product niet te wijzigen of accessoires te maken die niet aanbevolen zijn voor gebruik met dit product. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.

Sluit niet aan op de stroomvoorziening voordat de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

WERKING

STARTEN

1. Zorg ervoor dat het wielframe omhoog staat voordat u de grondfrees start. Om het frame omhoog te brengen, trekt u de vergrendelknop (Stap A) uit; draai het wielframe omhoog (Stap B); laat de vergrendelknop los. Het wielframe wordt op zijn plaats vergrendeld door de vergrendelknop (Fig. 2).

2. Zet het verlengsnoer vast in de snoerhouder (2). De lus van het verlengsnoer moet lang genoeg zijn zodat de snoerhouder vrij van de ene naar de andere kant kan schuiven. Steek het verlengsnoer in de stekker van de grondfrees (Fig. 3).

3. Gebruik de grondfrees/cultivator voor het omspitten van grasland, het voorbereiden van zaaibedden en voor het bewerken van tuinen en bloemperken. De grondfrees/cultivator kan ook kleine gaten graven voor het planten van jonge boompjes of potplanten.
4. Verplaats de grondfrees/cultivator naar de werkplek voordat u de motor start.
5. Houd de grondfrees/cultivator stevig vast tijdens het starten. De tanden trekken de grondfrees/cultivator tijdens het gebruik naar voren.
6. Laat de tanden langzaam zakken met de geleidestang.

OM DE GRONDFREES/CULTIVATOR TE STARTEN, DRUKT U OP DE VEILIGHEIDSVERGRENDELKNOP

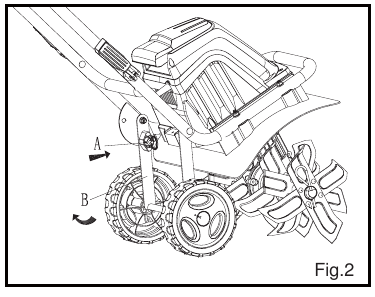

1. (A) Druk de veiligheidsschakelaar in en trek vervolgens aan de trekkerhendel.
   (B) Trek de trekkerhendel omhoog en tegen de motor. De motor start en de tanden beginnen te draaien.
2. Om de grondfrees/cultivator te stoppen, laat u eenvoudigweg de hendel los.
3. Voor het omspitten van grasland of diep frezen, laat u de tanden de grondfrees/cultivator naar voren trekken tot het einde van het bereik van uw arm en trekt u hem vervolgens stevig naar uzelf toe. U bereikt de beste resultaten door hem herhaaldelijk naar voren te laten bewegen en hem terug te trekken.
4. Door de grondfrees/cultivator naar uzelf toe te trekken, graven de tanden dieper en agressiever.

5. Om struikelen te voorkomen, neemt u extra voorzorgsmaatregelen bij het achteruit bewegen en bij het terugtrekken van de grondfrees/ cultivator naar uzelf toe.
6. Als de grondfrees/cultivator diep genoeg graaft om op één plek te blijven staan, wiebelt u er voorzichtig van links naar rechts totdat hij weer naar voren begint te bewegen. Laat de grondfrees/cultivator nooit over het verlengsnoer gaan.
7. Zorg ervoor dat het snoer zich altijd in een veilige positie achter u bevindt.
8. Wanneer u op hellingen werkt, staat u altijd diagonaal ten opzichte van de helling om een stevige, veilige basis te behouden.
9. Werk niet op extreem steile hellingen.

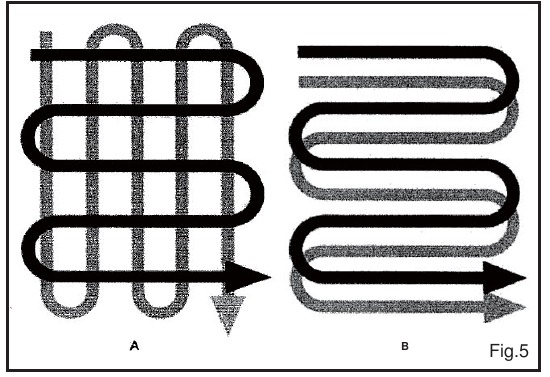

VOOR HET VOORBEREIDEN VAN ZAAIBEDDEN RADEN WIJ AAN OM EEN VAN DEZE FREESPATRONEN TE GEBRUIKEN :

Freespatroon A - Maak twee doorgangen over het te frezen gebied, de tweede in een rechte hoek op de eerste.
Freespatroon B - Maak twee doorgangen over het te frezen gebied, waarbij de tweede de eerste overlapt.

Verwijder voor gebruik alle zichtbare stenen of andere vreemde voorwerpen uit het gebied.

Voordat u de grondfrees/cultivator van het ene gebied naar het andere verplaatst, schakelt u de motor uit en wacht u tot de tanden volledig tot stilstand zijn gekomen. Zorg ervoor dat de tanden de grond niet raken tijdens het verplaatsen van de grondfrees/cultivator. De tanden en het apparaat zelf kunnen beschadigd raken, zelfs als de motor is uitgeschakeld.

VERWIJDEREN VAN VREEMDE VOORWERPEN:
Tijdens het gebruik kan een steen of wortel in de tanden vast komen te zitten, of kan lang gras of onkruid om de tandas gewikkeld raken.
Om de tanden of tandas vrij te maken, laat u de trekkerhendel los, wacht u tot de tanden volledig tot stilstand zijn gekomen en koppelt u de grondfrees/cultivator los. Verwijder het vreemde materiaal uit de tanden of tandas. Om het verwijderen van lang gras of onkruid van de tandas te vereenvoudigen, verwijdert u een of meer van de tanden. Zie Tandverwijdering en -installatie.

ONDERHOUD

SCHAKEL DE STROOMTOEVOER UIT VOORDAT U ONDERHOUDSWERKZAAMHEDEN UITVOERT.
Controleer voor elk gebruik het verlengsnoer op tekenen van beschadiging of veroudering. Vervang de kabel als deze gebarsten, gespleten of anderszins beschadigd is. Controleer de staat van de tanden en zorg ervoor dat alle schroefdraadverbindingen goed zijn vastgedraaid. Als de tanden dof of bot worden, slijpt of vervangt u ze. Bel onze klantenservice hulplijn. Smeer de tanden en as één keer per seizoen. Controleer aan het einde van het seizoen de grondfrees/cultivator op schade voordat u hem opbergt. Repareer of vervang beschadigde of kapotte onderdelen.

Reinig de grondfrees/cultivator altijd na elk gebruik. Het niet uitvoeren van een goede reiniging kan leiden tot schade aan de grondfrees/cultivator of resulteren in slechte prestaties.

Reinig de onderkant van de motorsteunplaat en de behuizing rond de tanden met een schuurborstel en een zachte doek die is bevochtigd met een mild sopje en watermengsel. Gebruik nooit een waterslang om de grondfrees te reinigen! Gebruik een stijve borstel of een vochtige doek om aarde en vuil van de transmissie en de tanden te verwijderen. Reinig de ventilatieopeningen op de motorbehuizing en verwijder eventuele resterende grassprieten of vuil. Zodra ze zijn schoongemaakt, veegt u de tanden en as droog en brengt u een lichte olielaag aan om roest te voorkomen.

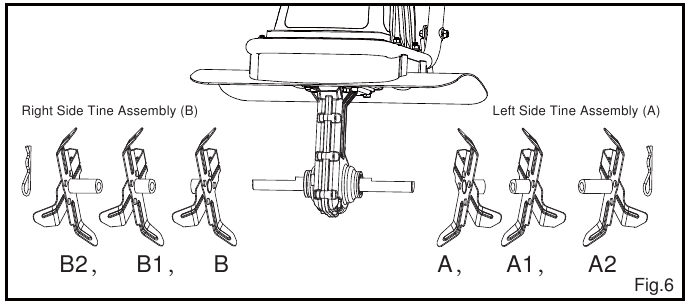

TANDVERWIJDERING EN -INSTALLATIE

Versleten tanden leiden tot slechte prestaties en overbelasting van de motor. Controleer de tanden voor elk gebruik. Slijp of vervang de tandassemblages indien nodig door nieuwe. Om de complete tandassemblages van de as te verwijderen, verwijdert u eerst de R-clip (13) van de as. Voer de bovenstaande stappen in omgekeerde volgorde uit om de tanden te installeren. Deze 6 tanden hebben verschillende vormen. Elke tand is voorzien van een eigen identificatiecode (A, A1, A2, B, B1, B2). U moet de tandassemblages installeren in een volgorde volgens Fig. 6.

Er kunnen verwondingen optreden tijdens het werken aan de tanden. Draag beschermende handschoenen. Om de complete tandassemblages van de as te verwijderen, verwijdert u de B-vormige borgpen 13 van de as. Verwijder de tandassemblage van de as. Voer de bovenstaande stappen in omgekeerde volgorde uit om de tanden te installeren.

TRANSMISSIESMEERMIDDEL TOEVOEGEN

De aftapplug bevindt zich aan de rechterkant van de transmissiebehuizing. Leg de grondfrees/cultivator met de linkerkant van de gebruiker naar beneden en reinig de transmissie van vuil en resten voordat u de aftapplug verwijdert. Verwijder indien nodig de tandassemblages om een betere toegang tot de aftapplug te hebben. Gebruik een 5 mm inbussleutel om de plug los te schroeven. Laat de olie uit de transmissie lopen. Vul bij met een hoogwaardige SAE 30 gewichtsolie, totdat deze rond het gat begint te sijpelen. Plaats de aftapplug terug.

OPSLAG

Bewaar de grondfrees/cultivator in een droge, schone ruimte buiten het bereik van kinderen. Zorg er tijdens langere opslagperioden voor dat de grondfrees/cultivator is beschermd tegen corrosie en vorst.

Veeg aan het einde van het seizoen, of als de grondfrees/cultivator langer dan een maand niet wordt gebruikt, alle metalen oppervlakken af met een met olie geïmpregneerde doek om ze te beschermen tegen corrosie of spuit ze in met een fijne olielaag. Klap de geleidestang omlaag en berg de grondfrees/cultivator op een geschikte plaats op.

PROBLEEMOPLOSSING

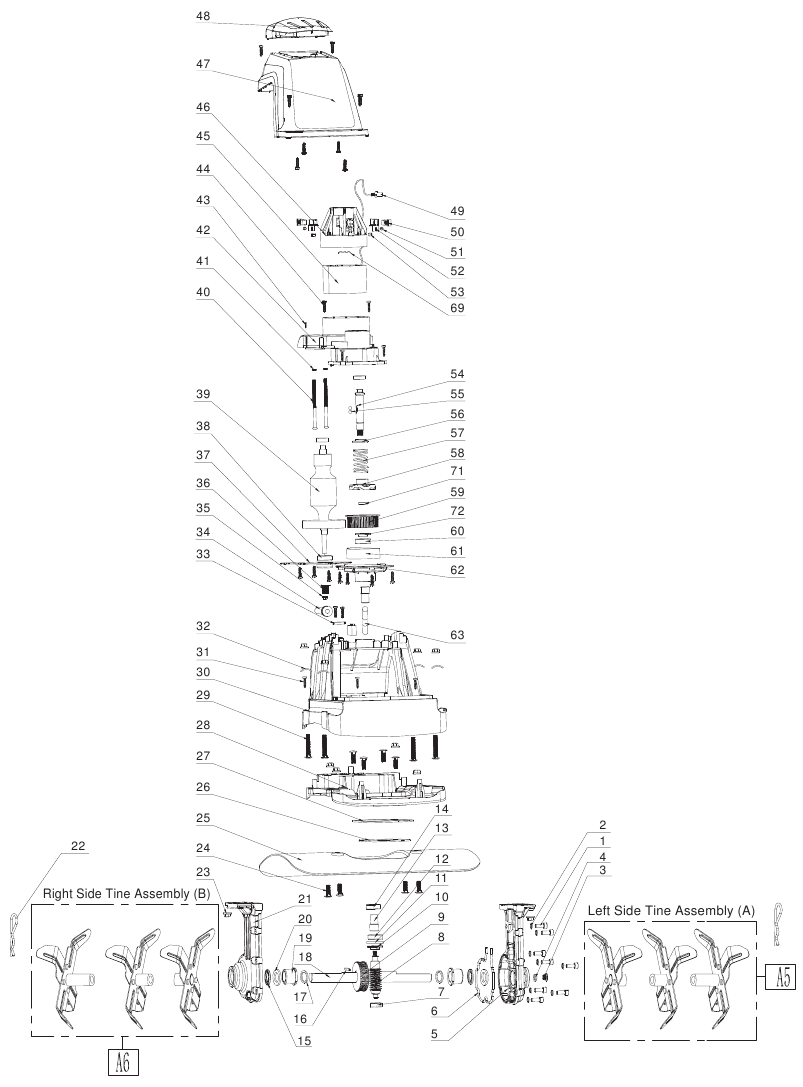

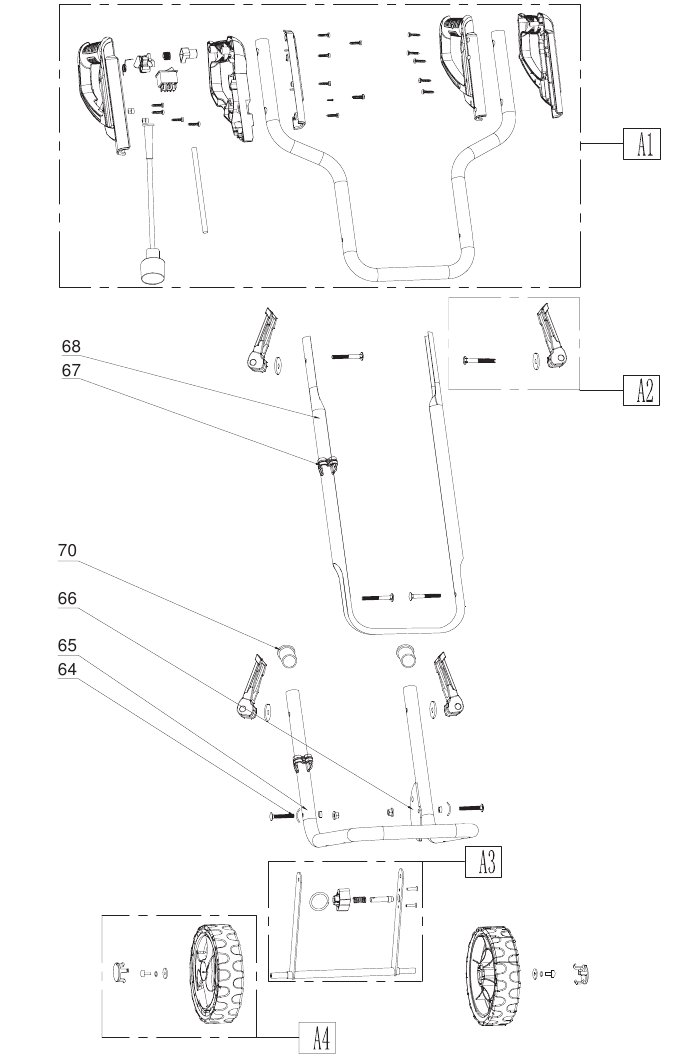

ONTPLOFTE TEKENING

ONDERDELENLIJST
