ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat hij dit product gebruikt.
BEWAAR DEZE HANDLEIDING VOOR TOEKUNSTIG GEBRUIK

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrische gereedschap of door een batterij aangedreven (draadloos) elektrische gereedschap.

VEILIGHEID VAN DE WERKPLEK

• „ Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• „ Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• „ Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• „ Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• „ Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• „ Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• „ Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• „ Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• „ Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• „ Gebruik dit product alleen met batterijen en opladers die worden vermeld in het correlatie-supplement 987000-432 voor gereedschap/apparaat/batterijpakket/oplader.

PERSOONLIJKE VEILIGHEID

• „ Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• „ Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• „ Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• „ Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• „ Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• „ Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen verstrikt raken.
• „ Als er apparaten zijn aangebracht voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.
• „ Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
• „ Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in de ventilatieopeningen worden gezogen.
• „ Niet gebruiken op een ladder of onstabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• „ Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger uitvoeren tegen de snelheid waarvoor het is ontworpen.
• „ Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• „ De beschermkap die bij het gereedschap wordt geleverd, moet stevig aan het elektrisch gereedschap zijn bevestigd en zo zijn geplaatst dat de maximale veiligheid wordt geboden, zodat de minste hoeveelheid van de schijf naar de gebruiker is gericht. Plaats uzelf en omstanders uit de buurt van het vlak van de roterende schijf. De beschermkap helpt de gebruiker te beschermen tegen gebroken schijffragmenten en onbedoeld contact met de schijf.
• „ Gebruik alleen gebonden versterkte of diamantdoorslijpschijven voor uw elektrisch gereedschap. Alleen al het feit dat een accessoire aan uw elektrisch gereedschap kan worden bevestigd, garandeert geen veilige werking.
• „ Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrisch gereedschap is aangegeven. Accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.

• Haal de stekker uit het stopcontact en/of verwijder het batterijpakket, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
• Berg ongebruikt elektrisch gereedschap buiten het bereik van kinderen op en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Als het beschadigd is, laat het elektrisch gereedschap dan voor gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.

• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
• Onder slechte omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSINSTRUCTIES VOOR DOORSLIJPMACHINES

• De beschermkap die bij het gereedschap is geleverd, moet stevig aan het elektrische gereedschap worden bevestigd en zo worden geplaatst dat de veiligheid maximaal is, zodat de minste hoeveelheid schijf naar de bediener is gericht. Plaats uzelf en omstanders uit de buurt van het vlak van de roterende schijf. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten en onbedoeld contact met de schijf.
• Gebruik voor uw elektrische gereedschap alleen gebonden versterkte of diamanten doorslijpschijven. Het feit dat een accessoire aan uw elektrische gereedschap kan worden bevestigd, garandeert geen veilige werking.
• Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.

• „ Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: slijp niet met de zijkant van de doorslijpschijf. Abrasieve doorslijpschijven zijn bedoeld voor perifeer slijpen, zijdelingse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze versplinteren.
• „ Gebruik altijd onbeschadigde schijfflenzen met de juiste diameter voor uw gekozen schijf. Correcte schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk.
• „ Gebruik geen versleten versterkte schijven van grotere elektrische gereedschappen. Schijven die bedoeld zijn voor een groter elektrisch gereedschap zijn niet geschikt voor het hogere toerental van een kleiner gereedschap en kunnen barsten.
• „ De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteit van uw elektrische gereedschap liggen. Accessoires met een verkeerde maat kunnen niet voldoende worden afgeschermd of gecontroleerd.
• „ De asmaat van schijven en flenzen moet goed passen op de as van het elektrische gereedschap. Schijven en flenzen met asgaten die niet overeenkomen met de montagehardware van het elektrische gereedschap, raken uit balans, trillen overmatig en kunnen verlies van controle veroorzaken.
• „ Gebruik geen beschadigde schijven. Inspecteer de schijven voor elk gebruik op beschadigingen en scheuren. Als het elektrische gereedschap of de schijf valt, inspecteer dan op schade of installeer een onbeschadigde schijf. Nadat u de schijf hebt geïnspecteerd en geïnstalleerd, plaatst u uzelf en omstanders uit de buurt van het vlak van de roterende schijf en laat u het elektrische gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde schijven zullen normaal gesproken tijdens deze testtijd uit elkaar breken.
• „ Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatsscherm, veiligheidsbril of veiligheidsbril. Draag indien van toepassing een stofmasker, gehoorbeschermers, handschoenen en een schort die kleine schuur- of werkstukfragmenten kunnen stoppen. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat wordt gegenereerd door verschillende bewerkingen. Het stofmasker of ademhalingstoestel moet in staat zijn om deeltjes te filteren die door uw bewerking worden gegenereerd. Langdurige blootstelling aan lawaai met hoge intensiteit kan gehoorverlies veroorzaken.
• „ Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken schijf kunnen wegvliegen en letsel veroorzaken buiten het directe werkgebied.
• „ Houd het elektrische gereedschap alleen vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire verborgen bedrading kan raken. Het snijaccessoire dat een "stroomvoerende" ("live") draad raakt, kan blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• „ Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. De draaiende schijf kan het oppervlak vastgrijpen en het elektrische gereedschap uit uw controle trekken.
• „ Laat het elektrische gereedschap niet draaien terwijl u het aan uw zij draagt. Onbedoeld contact met het draaiende accessoire kan uw kleding vasthaken, waardoor het accessoire in uw lichaam wordt getrokken.
• „ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De ventilator van de motor zuigt het stof in de behuizing en overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
• „ Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen ontsteken.

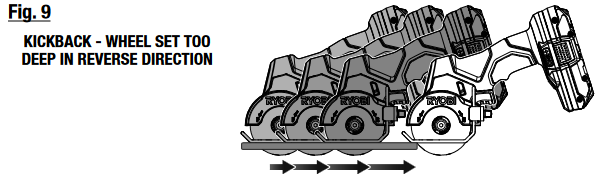

TERUGSLAG EN GERELATEERDE WAARSCHUWINGEN:
Terugslag is een plotselinge reactie op een beknelde of vastgelopen roterende schijf. Beknelling of vastlopen veroorzaakt een snelle stilstand van de roterende schijf, waardoor het ongecontroleerde elektrische gereedschap wordt geforceerd in de richting tegenovergesteld aan de rotatie van de schijf op het punt van de binding.
Als bijvoorbeeld een schuurschijf vastloopt of bekneld raakt door het werkstuk, kan de rand van de schijf die het knelpunt binnengaat, in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of eruit schiet. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het punt van beknelling. Schuurschijven kunnen onder deze omstandigheden ook breken.
Terugslag is het gevolg van misbruik van het elektrische gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt gegeven:

• „ Houd het elektrische gereedschap stevig vast en plaats uw lichaam en arm zo dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over de terugslag of het reactiemoment tijdens het opstarten. De bediener kan reactiemomenten of terugslagkrachten beheersen, mits de juiste voorzorgsmaatregelen worden genomen.
• „ Plaats uw hand nooit in de buurt van het roterende accessoire. Het accessoire kan over uw hand terugschieten.
• „ Plaats uw lichaam niet in lijn met de roterende schijf. Terugslag zal het gereedschap voortstuwen in de richting tegengesteld aan de beweging van de schijf op het punt van vastlopen.
• „ Wees extra voorzichtig bij het werken in hoeken, scherpe randen enz. Vermijd het stuiteren en vastlopen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het roterende accessoire vast te grijpen en verlies van controle of terugslag te veroorzaken.
• „ Bevestig geen zaagketting, houtsnijblad, gesegmenteerde diamantschijf met een perifere opening groter dan 10 mm of getand zaagblad. Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.
• „ "Forceer" de schijf niet en oefen geen overmatige druk uit. Probeer geen overmatige snijdiepte te maken. Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of binding van de schijf in de snede en de mogelijkheid van terugslag of schijfbreuk.
• „ Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakel dan het elektrische gereedschap uit en houd het elektrische gereedschap stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de schijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van de schijf te elimineren.
• „ Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf op volle snelheid komen en ga voorzichtig opnieuw de snede in. De schijf kan vastlopen, omhoog lopen of terugschieten als het elektrische gereedschap opnieuw wordt gestart in het werkstuk.
• „ Ondersteun panelen of andere oversized werkstukken om het risico van beknelling van de schijf en terugslag te minimaliseren. Grote werkstukken hebben de neiging om door hun eigen gewicht door te zakken. Ondersteuningen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.
• „ Wees extra voorzichtig bij het maken van een "zakinsnede" ("pocket cut") in bestaande muren of andere blinde gebieden. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen doorsnijden die terugslag kunnen veroorzaken.
• „ Bewerkingen zoals slijpen, schuren, draadborstelen of polijsten worden niet aanbevolen om met dit elektrische gereedschap te worden uitgevoerd. Bewerkingen waarvoor het elektrische gereedschap niet is ontworpen, kunnen een gevaar vormen en persoonlijk letsel veroorzaken.

AANVULLENDE VEILIGHEIDSREGELS

• „ Ken uw elektrische gereedschap. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• „ Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam vasthouden maakt het onstabiel en kan leiden tot verlies van controle.
• „ Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geworpen, wat mogelijk ernstig letsel tot gevolg kan hebben.
• „ Bescherm uw longen. Draag een gezichts- of stofmasker als de bewerking stoffig is. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• „ Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurige perioden van gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• „ Controleer beschadigde onderdelen. Vóór verder gebruik van het gereedschap moet een beschermkap of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om te bepalen of het goed werkt en de beoogde functie vervult. Controleer op uitlijning van bewegende onderdelen, binding van bewegende onderdelen, breuk van onderdelen, montage en alle andere omstandigheden die de werking ervan kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum. Het opvolgen van deze regel vermindert het risico op schokken, brand of ernstig letsel.
• „ Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus die aan dit product zijn verbonden, uit te leggen.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar die geen verband houdt met een mogelijk letsel (bijv. berichten met betrekking tot materiële schade).

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat om het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een mogelijk gevaar voor persoonlijk letsel aan.
	Lees de bedieningshandleiding	Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oog-, oor- en adembescherming	Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoor- en adembescherming.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen of gebruiken op vochtige plaatsen.
	Recyclesymbool	Dit product maakt gebruik van lithium-ion (Li-ion) batterijen. Lokale, staats- of federale wetten kunnen het verbieden om batterijen bij het gewone afval te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsopties.
	Geen handen	Het niet weghouden van uw handen van de schijf zal leiden tot ernstig persoonlijk letsel.
V	Volt	Spanning
min	Minuten	Tijd
	Gelijkstroom	Type of een kenmerk van stroom
n	Nominaal toerental	Maximaal rotatiesnelheid
n o	Onbelast toerental	Rotatiesnelheid, bij geen belasting
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen enz., per minuut

KENMERKEN

PRODUCTSPECIFICATIES
Diameter doorslijpschijf: 3 inch
Nominaal toerental: 20.000/min (RPM) Max
Snijdiepte: 0,62 inch
Maximale schijfdikte: 7/64 inch
Asmaat: 3/8 inch of 7/16 inch
Schijftype: Diamant en schuurmiddel

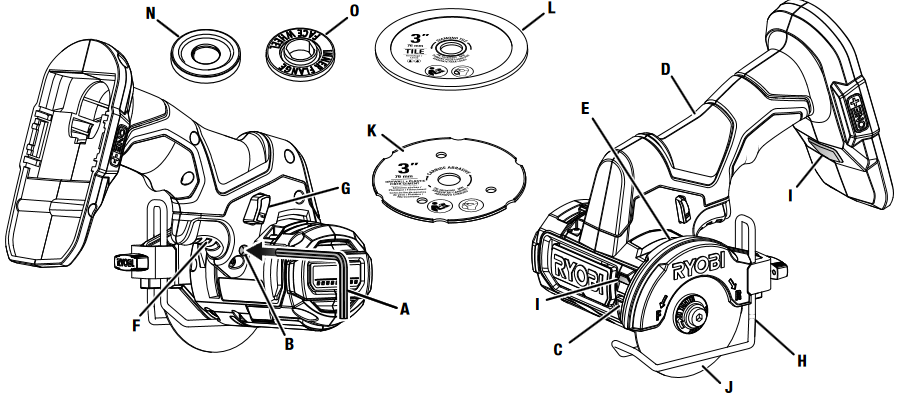

OVERZICHT

1. 4 mm zeskantsleutel
2. Opbergruimte voor zeskantsleutel
3. Spindelvergrendeling
4. Handgreep
5. Schijfkap
6. Schakelaar (Switch trigger)
7. Draairichtingskeuze (Direction of rotation selector)
8. Verstelbare schoenmontage (Adjustable shoe assembly)
9. LED-licht (LED light)
10. Metaalslijpschijf (Metal cutting wheel)
11. Schuurslijpschijf (Abrasive cutting wheel)
12. Tegelslijpschijf (Tile cutting wheel)

14. 3/8 inch binnenste bladring (3/8 in. inner blade washer)
15. 7/16 inch binnenste bladring (7/16 in. inner blade washer)

MONTAGE

UITPAKKEN
Dit product vereist montage.

• „ Haal het product en alle accessoires voorzichtig uit de doos. Alle items die worden vermeld in de sectie Inbegrepen moeten bij aankoop aanwezig zijn.

Items in deze sectie Montage zijn door de fabrikant niet op het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• „ Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• „ Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• „ Als er onderdelen beschadigd of ontbreken, bel dan 1-800-525-2579 voor hulp.

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Elke dergelijke wijziging of modificatie is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

HET KIEZEN VAN DE JUISTE SNIJSCHIJF
Het selecteren van het juiste type schijf is belangrijk om de beste prestaties van het gereedschap te verkrijgen. Selecteer de schijf op basis van de toepassing en het materiaal dat u wilt snijden. Het selecteren van de juiste schijf geeft u een soepelere, snellere snede en verlengt de levensduur van de schijf.
Selecteer en gebruik altijd zorgvuldig snijschijven die worden aanbevolen voor het materiaal dat wordt gesneden. Zorg ervoor dat de minimale bedrijfssnelheid van een geselecteerde accessoireschijf 20.100 /min. of meer is.

Gebruik nooit slijpschijven van welke aard dan ook met dit gereedschap. Het gebruik van niet-snijdende schijven kan leiden tot materiële schade of ernstig persoonlijk letsel.

DE SCHOENMONTAGE INSTALLEREN

1. Wielbeschermer
2. Schoen
3. Klem
4. Knop

• „ Verwijder de accu uit het gereedschap.
• „ Draai de knop volledig los en verwijder de klem.
• „ Plaats de schoen op de achterkant van de wielbeschermer zoals afgebeeld.
• „ Lijn het schroefdraadgat op de wielbeschermer uit met de schroef in de klem.
• „ Plaats de klem op de wielbeschermer en draai de knop vast om hem vast te zetten.

Verwijderen:

• „ Verwijder de accu uit het gereedschap.
• „ Draai de knop volledig los en verwijder de klem.
• „ Til de schoen op en weg van de wielbeschermer.
• „ Plaats de klem en knop terug.

Om accidenteel starten te voorkomen dat ernstig persoonlijk letsel kan veroorzaken, moet u altijd de accu uit het product verwijderen bij het monteren van onderdelen.

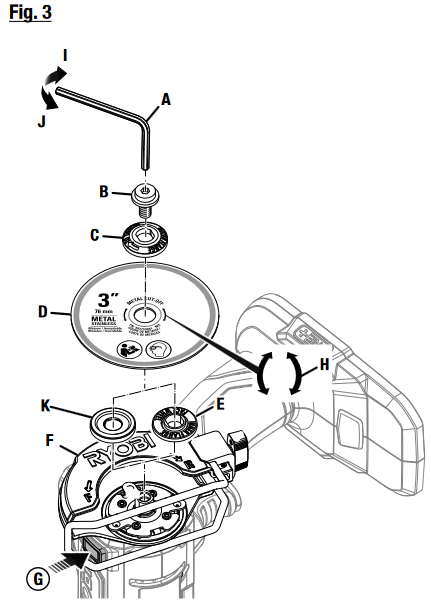

SNIJWIEL INSTALLEREN

1. Metalen snijschijf
2. Schurende snijschijf
3. Tegelsnijschijf

1. 4 mm zeskantsleutel
2. Wielschroef
3. Buitenste wielring
4. Metalen snijschijf
5. 3/8 inch binnenste bladring
6. Wielbeschermer
7. Spindelvergrendeling
8. Pijlen
9. Vastdraaien
10. Losmaken
11. 7/16 inch binnenste bladring

Gebruik ALLEEN Type 1 rechte of afgesneden wielen (zoals degene die bij dit product worden geleverd). Bevestig nooit een Type 27 slijpschijf aan dit gereedschap. Gebruik voor een ander doel wordt niet aanbevolen en creëert een gevaar, wat zal leiden tot ernstig letsel.

Een 3 inch wiel is de maximale wielcapaciteit van het gereedschap. Gebruik nooit een wiel dat te dik is om de buitenste wielring in staat te stellen in te grijpen met de vlakken op de spindel. Grotere snijwielen komen in contact met de wielbeschermer, terwijl dikkere wielen voorkomen dat de wielschroef het wiel op de spindel vastzet. Elk van deze situaties kan leiden tot een ernstig ongeluk.

• „ Verwijder de accu uit het gereedschap.
• „ Selecteer een geschikte snijschijf.
  OPMERKING: Een metalen snijschijf, schurende snijschijf en tegelsnijschijf zijn inbegrepen.

Om het risico op letsel te verminderen, gebruikt u alleen de juiste wielen die voor dit gereedschap zijn gemaakt. Gebruik nooit een type getand zaagblad.

• „ Inspecteer het wiel op defecten zoals scheuren, afbrokkelen en de juiste snelheid. Als er defecten worden gevonden of de snelheid niet gelijk is aan of groter is dan 20.100 /min., gebruik het dan niet. Selecteer een ander wiel.
• „ Verwijder de 4 mm zeskantsleutel uit het opbergvak.
• „ Draai de knop aan de achterkant van de wielbeschermer los en schuif de schoenmontage naar de laagste stand.
• „ Plaats het gereedschap op zijn kant met de beschermer naar boven gericht.
• „ Druk op de spindelvergrendelingsknop en houd deze ingedrukt en verwijder de wielschroef en de buitenste wielring.
  OPMERKING: Draai de wielschroef tegen de klok in om te verwijderen.

LET OP: Om schade aan de spindel of spindelvergrendeling te voorkomen, moet u de motor altijd volledig tot stilstand laten komen voordat u de spindelvergrendeling inschakelt.

OPMERKING: Laat het gereedschap niet draaien met de spindelvergrendeling ingeschakeld.

• „ Installeer de 3/8 inch binnenste bladring of de 7/16 inch binnenste bladring.
  OPMERKING: Dit gereedschap kan worden gebruikt met snijschijven met 3/8 inch of 7/16 inch asgaten. Installeer ALTIJD de binnenste bladring die overeenkomt met de snijschijf.

Installeer de binnenste bladring voordat u het wiel op de spindel plaatst. Als u dit niet doet, kan dit een ongeluk veroorzaken, omdat het wiel niet goed vast komt te zitten.

• „ Veeg een druppel olie op de binnenste wielring en de buitenste wielring waar ze in contact komen met het wiel.
• „ Plaats de snijschijf in de beschermer en op de spindel.
  OPMERKING: Zorg er bij het installeren van snijschijven met een 7/16 inch asgat voor dat het verhoogde gedeelte van de binnenste bladring in het asgat past.
• „ Plaats de buitenste wielring terug.
• „ Druk op de spindelvergrendelingsknop en houd deze ingedrukt en plaats vervolgens de wielschroef terug. Draai de wielschroef stevig vast door deze met de klok mee te draaien.

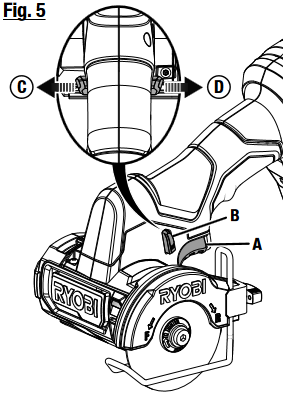

• „ Stel de schoenmontage omhoog of omlaag in om de snijdiepte in te stellen. Draai de knop vast om hem vast te zetten.
• „ Plaats de 4 mm zeskantsleutel terug in het opbergvak.

OPMERKING: Gebruik nooit een wiel dat te dik is om de buitenste wielring in staat te stellen in te grijpen met de vlakken op de spindel.
De wielen die bij dit gereedschap worden geleverd, hebben pijlen in de buurt van het middelste gat die de richting aangeven waarin de wielen moeten draaien wanneer het gereedschap in gebruik is. Voordat u het gereedschap gebruikt, moet u ervoor zorgen dat de draairichtingskeuzeschakelaar zich in de juiste positie bevindt, door te verwijzen naar de sectie Draairichtingskeuzeschakelaar verderop in deze handleiding. Wielen met bidirectionele pijlen () kunnen vooruit of achteruit worden gebruikt.

Gebruik het gereedschap altijd in de juiste draairichting voor het geselecteerde wiel.

Controleer altijd of de spindelvergrendelingsknop volledig is losgelaten voordat u het gereedschap inschakelt.

HET VERWIJDEREN VAN DE SNIJWIEL

• „ Verwijder de accu uit het gereedschap.
• „ Verwijder de 4 mm zeskantsleutel uit het opbergvak.
• „ Draai de knop aan de achterkant van de wielbeschermer los en schuif de schoenmontage naar de laagste stand.
• „ Plaats het gereedschap zoals afgebeeld, druk op de spindelvergrendelingsknop en verwijder de wielschroef door deze tegen de klok in te draaien.
• „ Verwijder de buitenste wielring.
• „ Verwijder het wiel.

WERKING

Sta niet toe dat vertrouwdheid met producten u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd oogbescherming met zijschermen die gemarkeerd zijn om te voldoen aan ANSI Z87.1, samen met gehoorbescherming, stofmasker (in stoffige omstandigheden) en waar nodig een volledig gezichtsscherm. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden gegooid en andere mogelijke ernstige verwondingen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN
U kunt dit product gebruiken voor de hieronder vermelde doeleinden:

• Het snijden van gipsplaat, plastic, tegels, keramiek, staal, roestvrij staal, vezelcement en non-ferromaterialen
  OPMERKING: Toepassingen voor dit gereedschap vereisen verschillende soorten doorslijpschijven. Zorg ervoor dat u de juiste doorslijpschijf gebruikt voor de klus die u probeert te klaren.

ACCUPACK INSTALLEREN/VERWIJDEREN

1. Druk op de vergrendelingen om de accupack te verwijderen
2. Accupack

• „ Plaats de accupack in het product zoals afgebeeld.
• „ Zorg ervoor dat de vergrendelingen aan elke kant van de accupack op hun plaats klikken en dat de accupack vastzit in het product voordat u begint met de bediening.
• „ Druk op de vergrendelingen om de accupack te verwijderen.
• „ Raadpleeg de bedieningshandleidingen voor uw accupack en oplader voor volledige oplaadinstructies.

OVERBELASTINGSBEVEILIGING
Wanneer het gereedschap wordt geforceerd of de motor overbelast is, schakelt het gereedschap automatisch uit. Om het gereedschap te resetten, laat u de trekker los en hervat u de bediening. Als het gereedschap nog steeds niet opnieuw start, verwijder en plaats dan de accu terug. Forceer het gereedschap niet.

SCHAKELAAR MET VARIABELE SNELHEID

1. Schakelaar
2. Draairichtingschakelaar (vooruit/achteruit/middenvergrendeling)
3. Vooruit
4. Achteruit

Controleer altijd of de spindelvergrendelknop volledig is losgelaten voordat u het gereedschap inschakelt.
De schakelaar met variabele snelheid levert een hogere snelheid bij verhoogde trekkerdruk en een lagere snelheid bij verminderde trekkerdruk.
Om het gereedschap AAN te zetten, drukt u de schakelaar in. Om het UIT te zetten, laat u de schakelaar los en laat u het wiel volledig tot stilstand komen.
OPMERKING: Een fluitend of rinklend geluid dat tijdens gebruik uit de schakelaar komt, is een normaal onderdeel van de schakelaarfunctie.
OPMERKING: Draaien op lage snelheden bij constant gebruik kan ervoor zorgen dat het gereedschap oververhit raakt. Als dit gebeurt, koel het gereedschap dan af door het zonder belasting en op volle snelheid te laten draaien.
LET OP:
Bedek nooit de ventilatieopeningen wanneer het gereedschap in gebruik is. Ze moeten altijd open zijn voor een goede motorkoeling.

DRAAIRICHTINGSSCHAKELAAR
(VOORUIT/ACHTERUIT/MIDDENVERGRENDELING)
Zie Afbeeldingen 5 en 6

1. Vooruit
2. Achteruit
3. LED-licht

Zet de draairichtingschakelaar in de UIT (middenvergrendeling) positie om de schakelaar te vergrendelen en onbedoeld starten te helpen voorkomen wanneer deze niet in gebruik is.
Plaats de draairichtingschakelaar links van de schakelaar voor voorwaartse wielrotatie. Plaats de schakelaar rechts van de schakelaar om de richting om te keren.
OPMERKING: Het gereedschap werkt niet tenzij de draairichtingschakelaar volledig naar links of rechts is geduwd.
LET OP:
Om schade te voorkomen, laat u het wiel altijd volledig tot stilstand komen voordat u de draairichting verandert.

Accugereedschap is altijd in bedrijfsklare staat. Vergrendel de schakelaar wanneer u het niet gebruikt of aan uw zijde draagt, wanneer u de accupack installeert of verwijdert, en wanneer u wielen installeert of verwijdert.

LED-LICHT
Zie Afbeelding 6

De LED-lampjes, die zich aan de basis en voorkant van het gereedschap bevinden, lichten op wanneer de schakelaar wordt ingedrukt. Als het gereedschap niet in gebruik is, zorgt de time-outfunctie ervoor dat de lampjes beginnen te vervagen en vervolgens uitgaan.
De LED-lampjes branden alleen wanneer er een opgeladen accupack in het gereedschap zit.

DE KAP POSITIONEREN

1. Wielkap

De kap op het gereedschap moet correct worden gepositioneerd om maximale controle en bescherming te bieden. Gebruik het gereedschap nooit zonder dat de kap correct is geplaatst.

Om de kap te verplaatsen:

• „ Verwijder de accupack.
• „ Pak de kap stevig vast met één hand en houd de overmold handgreep vast met de andere.
• „ Draai de kap totdat deze stevig vastklikt in een van de vier vaste posities.

TERUGSLAG

1. Verstelbare schoenconstructie
2. Klem
3. Knop

Terugslag treedt op wanneer het wiel snel vastloopt en het gereedschap terug naar u wordt gedreven. Het vastlopen van het wiel wordt veroorzaakt door elke actie die het wiel in het materiaal beknelt.

Laat de schakelaar onmiddellijk los als het wiel vastloopt of het gereedschap stilvalt. Terugslag kan ertoe leiden dat u de controle over het gereedschap verliest. Verlies van controle kan leiden tot ernstig persoonlijk letsel.

Om terugslag te voorkomen, vermijd gevaarlijke praktijken zoals de volgende:

• „ Het draaien van de doorslijpschijf tijdens het maken van een snede.
• „ Het maken van een snede met een botte, vergomde of onjuist ingestelde doorslijpschijf.
• „ Het forceren van een snede.
• „ Het onjuist bedienen van het gereedschap of het misbruiken van het gereedschap.

Om de kans op terugslag te verkleinen, volgt u deze veiligheidsmaatregelen:

• „ Pas indien van toepassing de schoenconstructie omhoog of omlaag aan om de snijdiepte in te stellen. De schoenconstructie moet zo worden geplaatst dat er zeer weinig van de doorslijpschijf zichtbaar is onder het werkstuk. Hoe meer wiel er zichtbaar is, hoe groter de kans dat het gereedschap vastloopt en terugslaat.
• „ Maak rechte sneden. Gebruik altijd de schoenconstructie of een rechte randgeleider bij het langssnijden. Dit helpt voorkomen dat het wiel draait.
• „ Ondersteun en klem het werkstuk goed vast voordat u met een snede begint.
• „ Gebruik een gelijkmatige, gelijkmatige druk bij het maken van een snede. Forceer nooit een snede.
• „ Laat de doorslijpschijf altijd op volle snelheid komen voordat u met een snede begint.
• „ Houd het gereedschap stevig vast en houd uw lichaam in een evenwichtige positie om de krachten te weerstaan als er terugslag zou optreden.

Blijf altijd alert en oefen controle uit bij het gebruik van het gereedschap. Verwijder het gereedschap niet van het werkstuk terwijl de doorslijpschijf in beweging is.

HET GEREEDSCHAP BEDIENEN

1. Tegelsnijschijf
2. Tegel (lang)

1. Slijpschijf
2. Plastic pijp

1. Metaalsnijschijf
2. Metalen staaf

Gebruik het gereedschap nooit met de beschermkap verwijderd. Het is ontworpen voor gebruik alleen met de beschermkap geïnstalleerd. Pogingen om het gereedschap te gebruiken met de beschermkap verwijderd, zullen ertoe leiden dat losse deeltjes tegen de bediener worden geslingerd, wat resulteert in ernstig persoonlijk letsel.

Om het snijden gemakkelijker en veiliger te maken, moet u altijd de juiste controle over het gereedschap behouden. Verlies van controle kan een ongeval veroorzaken dat kan leiden tot ernstig letsel.

Bij het optillen van het gereedschap van het werkstuk is het wiel blootgesteld aan de onderkant van het gereedschap.

• „ Verwijder de accupack.
• „ Installeer de juiste doorslijpschijf en draai de wielkap naar de gewenste positie.
• „ Pas de schoenconstructie omhoog of omlaag aan om de snijdiepte in te stellen of verwijder deze volledig indien nodig.
• „ Zet het werkstuk vast op een werkbank of tafel met een bankschroef of met klemmen.
• „ Markeer de snijlijn duidelijk.
• „ Plaats de accupack.
• „ Controleer de draairichting op het wiel en selecteer de juiste instelling (vooruit of achteruit) op het gereedschap.
• „ Houd het gereedschap stevig voor u en duidelijk van u af vast, waarbij u de doorslijpschijf vrij houdt van het werkstuk.
• „ Druk de schakelaar in en laat de doorslijpschijf op volle snelheid komen.

Het wiel dat in contact komt met het werkstuk voordat het de volledige snelheid bereikt, kan ervoor zorgen dat het gereedschap naar u "terugslaat" (terugslag), wat resulteert in ernstig letsel.

• „ Beweeg het wiel door het werkstuk.
  OPMERKING: Forceer niet. Gebruik slechts genoeg druk om het gereedschap te laten snijden. Laat het wiel en het gereedschap het werk doen.
• „ Blijf een gelijkmatige en gelijkmatige druk gebruiken om een uniforme snede door het materiaal te verkrijgen. Forceer het wiel nooit in het te snijden materiaal.
• „ Wanneer de snede voltooid is, laat u de schakelaar los en laat u het wiel stoppen met draaien voordat u het wiel uit het materiaal tilt.

TEGELS SNIJDEN
Trek altijd de te snijden lijn op de tegel met een marker of vetpotlood. Als de tegel glanzend en moeilijk te markeren is, plaats dan schilderstape op de tegel en markeer de tape.
Een veelvoorkomend probleem bij het snijden van tegels is het afwijken van de gemarkeerde lijn. Zodra u van de markering bent afgeweken, kunt u het wiel niet terug naar de lijn forceren door de tegel te draaien. In plaats daarvan gaat u achteruit en snijdt u de tegel opnieuw af, waarbij u een kleine hoeveelheid tegel afsnijdt totdat het wiel weer op de goede weg is.

KUNSTSTOFFEN SNIJDEN
Warmte die wordt gegenereerd door de doorslijpschijf kan plastic smelten. Volg deze stappen om het risico op oververhitting van de doorslijpschijf te verminderen:

• „ Snijd langzaam en forceer het wiel niet in het materiaal. Houd een snelheid en druk aan die snijden mogelijk maakt zonder het wiel te oververhitten.
• „ Neem regelmatig pauzes bij het snijden van plastic materialen en laat de doorslijpschijf afkoelen.

METALEN SNIJDEN
Met een geïnstalleerde metaalsnijschijf kunt u metalen snijden zoals plaatstaal, pijp, stalen staven, aluminium, messing en koper.
Wees voorzichtig bij het snijden van metalen en neem de volgende punten in acht om mogelijke gevaren te vermijden:

• „ Pas de positie van de wielkap aan om maximale bescherming te bieden tegen vonken en losse deeltjes die van de doorslijpschijf worden geslingerd.
• „ Materiaal wordt heet tijdens het snijden. Houd uw handen uit de buurt van het te snijden metaal om ernstig persoonlijk letsel te voorkomen.
• „ Raak het gesneden materiaal niet aan totdat het is afgekoeld, anders kunt u zich branden.

PROBLEEMOPLOSSING

LED-LICHTFUNCTIES

Als het gereedschap niet start of tijdens bedrijf uitschakelt, kan er een probleem zijn opgetreden. Om het probleem op te lossen, blijft u de schakelaar inknijpen en vasthouden nadat de fout is opgetreden. Houd de schakelaar 15 seconden ingedrukt of totdat de LED stopt met knipperen. Noteer hoe vaak de LED heeft geknipperd en raadpleeg de onderstaande tabel voor mogelijke oplossingen. Laat de schakelaar niet los terwijl de LED nog steeds knippert.
OPMERKING: Als de schakelaar wordt losgelaten nadat de fout is opgetreden, zal het knipperen van de LED niet de juiste vereiste actie onthullen.

*Meer dan 9 knipperingen zullen resulteren in de noodzaak om de batterij te verwijderen en enkele minuten later opnieuw te plaatsen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi PSBCS02 - CUT-OFF TOOL Handleiding

Beschikbare talen
