Ryobi PCL921 - 18 VOLT LIJMPRIKKER Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:
LEES ALLE INSTRUCTIES. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

• Ken uw lijmpistool. Lees de handleiding van de gebruiker zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit product verbonden zijn. Het opvolgen van deze regel vermindert het risico op elektrische schok, brand of ernstig letsel.
• Leg een heet lijmpistool niet op zijn kant.
• Plaats een stuk papier of karton onder het product om hete lijmdruppels op te vangen en schade aan de onderliggende ondergrond te voorkomen.
• Raak het verwarmde mondstuk van het lijmpistool niet aan.
• Gebruik het lijmpistool in een goed geventileerde ruimte om te voorkomen dat u hete lijmdampen inademt.
• Richt het mondstuk van het lijmpistool niet op een andere persoon.
• Kantel het mondstuk van het lijmpistool niet naar boven en gebruik het product niet om boven het hoofd te lijmen.
• Laat hete lijm altijd volledig afkoelen en drogen voordat u het item waaraan het is bevestigd hanteert.
• Steek niets anders dan lijmstiften in dit product en steek deze alleen vanaf de achterkant van het lijmpistool in.
• Plaats uw handen of vingers niet in de buurt van het mondstuk van het lijmpistool wanneer u een nieuwe lijmstift plaatst.
• Laat het lijmpistool nooit onbeheerd achter terwijl het in de "on" (aan) positie staat.
• Breng niet meer hete lijm aan dan nodig is voor uw toepassing.
• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik batterijproducten niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Batterijproducten creëren vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van een lijmpistool. Afleiding kan ertoe leiden dat u de controle verliest.
• Laat kinderen het lijmpistool niet gebruiken. Het is geen speelgoed.
• Vermijd aanraking van het lichaam met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schok als uw lichaam geaard is.
• Stel batterijproducten niet bloot aan regen of natte omstandigheden. Water dat een batterijproduct binnendringt, verhoogt het risico op elektrische schok.
• Gebruik de batterij alleen met de vermelde oplader. Voor gebruik met 18V lithium-ion batterijpakketten, zie tool/apparaat/batterijpakket/oplader correlatie supplement 987000-432.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een batterijproduct. Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van batterijproducten kan leiden tot ernstig persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de "off" (uit) positie staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het product oppakt of draagt. Het dragen van batterijproducten met uw vinger op de schakelaar of het activeren van batterijproducten die de schakelaar aan hebben, nodigt uit tot ongelukken.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Niet gebruiken op een ladder of onstabiele ondergrond. Dit zorgt voor een betere controle over het batterijproduct in onverwachte situaties.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in contact komen met een verwarmd mondstuk.
• Gebruik het batterijproduct niet als de schakelaar het niet in- en uitschakelt. Elk batterijproduct dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Verwijder het batterijpakket uit het product voordat u aanpassingen maakt, accessoires vervangt of het product opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het product per ongeluk start.
• Bewaar ongebruikte producten buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het product of deze instructies het product bedienen. Batterijproducten zijn gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud batterijproducten. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het product kunnen beïnvloeden. Laat het product bij beschadiging repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden batterijproducten.
• Gebruik het batterijproduct, de accessoires en de hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het product voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik batterijproducten alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brand.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
• Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Batterijproducten hoeven niet in een stopcontact te worden gestoken; daarom zijn ze altijd in bedrijfsklare staat. Wees u bewust van mogelijke gevaren wanneer u uw batterijproduct niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schok, brand of ernstig persoonlijk letsel.
• Plaats batterijproducten of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Niet pletten, laten vallen of beschadigen van het batterijpakket. Gebruik geen batterijpakket of oplader die is gevallen of een scherpe stoot heeft gekregen. Een beschadigde batterij kan exploderen. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
• Batterijen kunnen exploderen in de buurt van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte batterij kan brokstukken en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
• Laad het batterijproduct niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schok.
• Voor de beste resultaten moet uw batterijproduct worden opgeladen op een plaats waar de temperatuur hoger is dan 10 °C, maar lager dan 38 °C. Om het risico op ernstig persoonlijk letsel te verminderen, niet buiten of in voertuigen bewaren.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er lekkage van de batterij optreden. Als er vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan gedurende ten minste 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Laat uw batterijproduct onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het batterijproduct behouden blijft.
• Gebruik bij het onderhoud van een batterijproduct alleen identieke vervangingsonderdelen. Volg de instructies in het hoofdstuk Onderhoud van deze handleiding. Het gebruik van ongeautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap kunnen gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

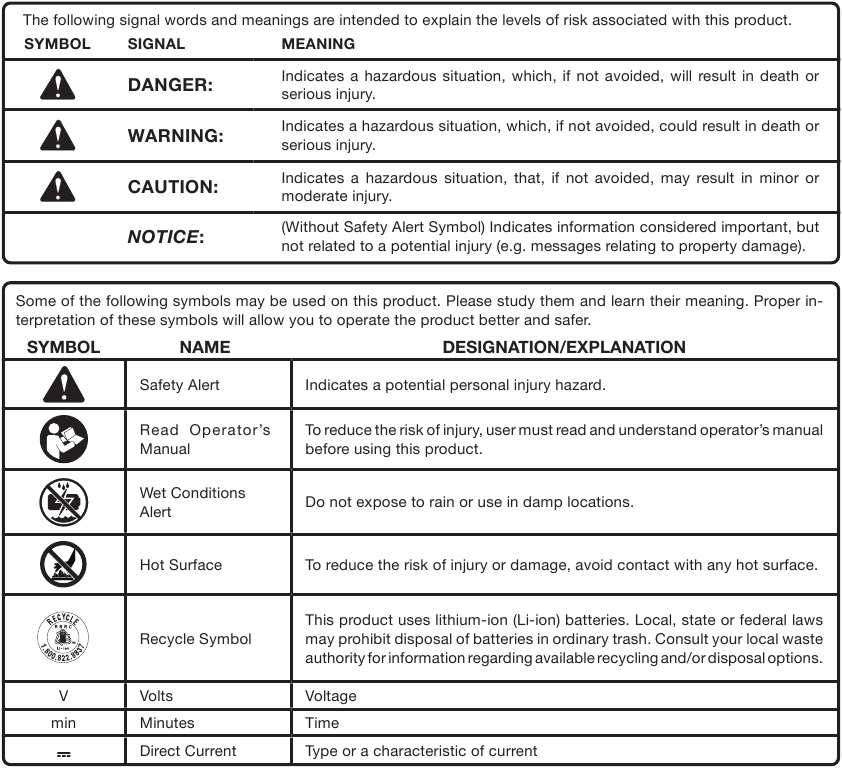

SYMBOLEN

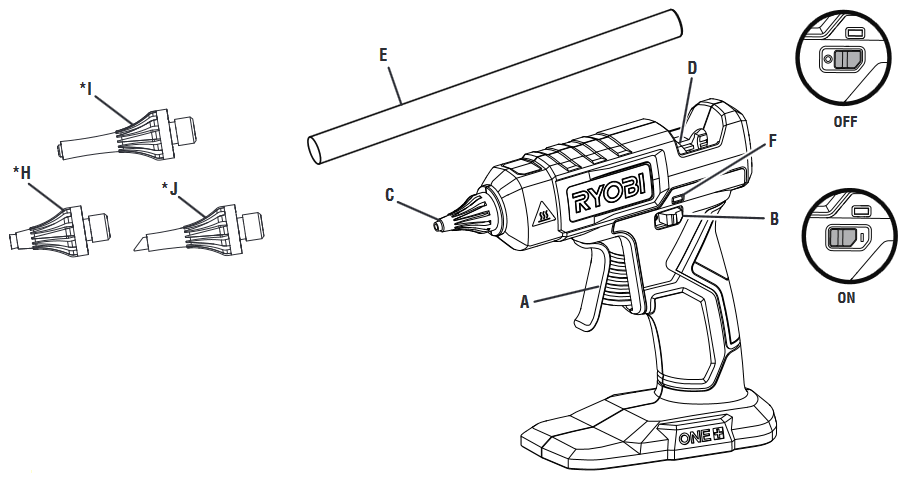

OVERZICHT

1. Trigger (Trekker)
2. On/off switch (Aan/uit schakelaar)
3. Nozzle (Mondstuk)
4. Glue stick chamber (Lijmstiftkamer)
5. Glue stick (Lijmstift)
6. LED on/off indicator (LED aan/uit indicator)

8. Spreader nozzle (Spreidmondstuk)
9. Precision extended nozzle (Nauwkeurig verlengd mondstuk)
10. Angled extension nozzle (Hoekverlengstuk)

*Niet inbegrepen in alle productconfiguraties. Kan afzonderlijk worden gekocht.

MONTAGE

WAARSCHUWING:
Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen ontbreken of beschadigd lijken te zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

WAARSCHUWING:
Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet aanbevolen zijn voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

WERKING

WAARSCHUWING:
Laat de vertrouwdheid met dit product er niet toe leiden dat u onzorgvuldig wordt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel te veroorzaken.

WAARSCHUWING:
Verwijder altijd de accu uit het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.

WAARSCHUWING:
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan ernstig persoonlijk letsel tot gevolg hebben.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Het aanbrengen van hete lijm

WAARSCHUWING:
Accugereedschap is altijd bedrijfsklaar. Zet de schakelaar in de uit-stand (O) en verwijder de accu wanneer het product niet in gebruik is of wanneer u het aan uw zijde draagt.

ACCU PLAATSEN/VERWIJDEREN

1. Accu
2. Druk op de vergrendelingen om de accu los te maken

• Zorg ervoor dat de aan/uit-schakelaar in de uit-stand (O) staat.
• Plaats de accu in het product zoals afgebeeld.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu goed vastzit in het product voordat u begint met de bediening.
• Druk op de vergrendelingen om de accu te verwijderen.

Raadpleeg de bedieningshandleidingen voor uw accu en oplader voor volledige oplaadinstructies.

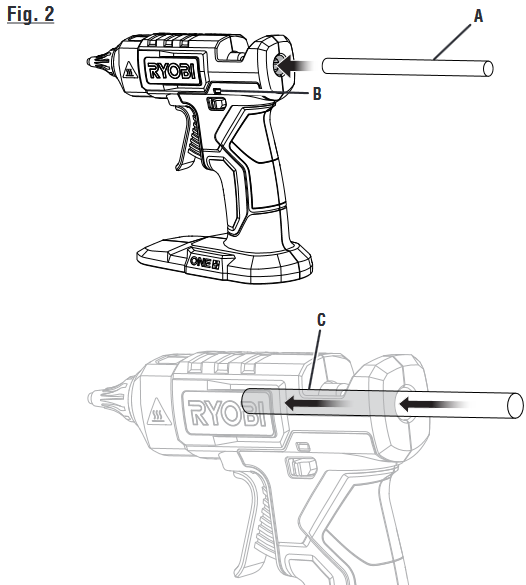

LIJMSTIFTEN PLAATSEN

1. Lijmstift
2. LED aan/uit-indicator
3. Lijmstiftkamer

Gebruik standaard lijmstiften met een diameter van 0,45 inch in dit lijmpistool.
Gebruik Ryobi-lijmstiften voor de beste prestaties.
De led-indicator gaat branden wanneer een opgeladen accu is geplaatst en de schakelaar in de aan-stand (I) staat.

• Zorg ervoor dat de aan/uit-schakelaar in de uit-stand (O) staat.
• Plaats een lijmstift door de opening aan de achterkant van het lijmpistool. Leid de lijmstift in de lijmkamer totdat deze niet verder kan.
• Plaats een stuk papier onder het lijmpistool om eventuele druppels op te vangen terwijl het lijmpistool opwarmt.
• Plaats de accu.
• Zet het lijmpistool rechtop op het papier en zet de aan/uit-schakelaar in de aan-stand (I).

OPMERKING: Verschillende soorten lijmstiften warmen op tot verschillende temperaturen. Test altijd op een reststuk om er zeker van te zijn dat de lijm op de optimale temperatuur is.

WAARSCHUWING:
Plaats het lijmpistool altijd zo dat het mondstuk niet in contact komt met iets tijdens het opwarmen of wanneer het niet in gebruik is. Het naleven van deze regel vermindert het risico op schade aan voorwerpen, brandwonden, brand of ernstig persoonlijk letsel.

MONDSTUKKEN SELECTEREN

Het lijmpistool wordt geleverd met een standaard mondstuk en kan meerdere mondstukken met schroefdraad gebruiken.

GIDS VOOR MONDSTUKSELECTIE
Mondstuk	Dia.	Doel
Standaard	3 mm	Veelzijdig en geschikt voor algemeen gebruik.
*Verlengde precisie	2.5 mm	Perfect voor het werken in smalle of krappe ruimtes. Heeft een kleinere opening en een langwerpige punt.
*Verdeler	3 mm	Ontworpen voor verhoogde afgifte van smeltlijm. Heeft een grote opening aan het einde van een platte punt die een breed dekkingsgebied biedt.
*Schuine verlenging	3 mm	Geweldig voor het bereiken van moeilijke plaatsen in veel verpakkingstoepassingen.

*Niet inbegrepen in alle productconfiguraties. Kan afzonderlijk worden aangeschaft.

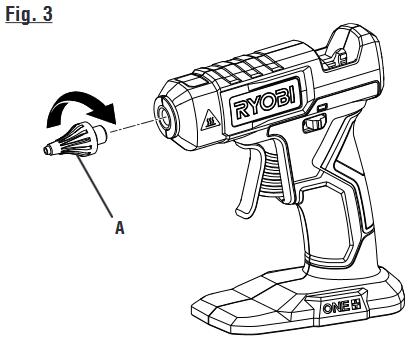

MONDSTUKKEN PLAATSEN/VERWIJDEREN

1. Standaard mondstuk

Installeren:

• Zorg ervoor dat het lijmpistool is uitgeschakeld, de accu is verwijderd en het lijmpistool voldoende is afgekoeld voordat u het mondstuk vervangt.
• Kies het juiste mondstuk voor uw toepassing.
• Draai het gewenste mondstuk in de voorkant van het lijmpistool.
• Gebruik een 12 mm steeksleutel (niet meegeleverd) om vast te draaien.

Verwijderen:

• Verwijder de rubberen mondstukhoes.
• Draai met een 12 mm steeksleutel (niet meegeleverd) het mondstuk tegen de klok in, gezien vanaf de mondstukpunt, om het uit het lijmpistool te verwijderen.
  OPMERKING: Als de lijm ervoor heeft gezorgd dat de punt moeilijk te verwijderen is, gebruik dan een standaard 12 mm steeksleutel of een tang om extra hefboomwerking te bieden.

HANDIGE TIPS VOOR GEBRUIK

• Voordat u lijm op een oppervlak of werkstuk aanbrengt, gebruikt u een reststuk papier of materiaal dat vergelijkbaar is met uw werkstuk als test.
• Wees voorzichtig bij het aanbrengen van hete lijm op dun of poreus materiaal. Het onderliggende oppervlak kan beschadigd raken of lijm kan aan het oppervlak hechten en moeilijk te verwijderen zijn.
• Forceer de trekker niet bij het aanbrengen van hete lijm. Dit kan het lijmpistool beschadigen. Gebruik een teststuk materiaal om er zeker van te zijn dat de lijm voldoende is gesmolten om te vloeien zonder te forceren.
• Breng slechts zoveel lijm aan als nodig is voor uw toepassing.
• Wanneer u twee objecten aan elkaar lijmt, pak dan niet het object op waarop hete lijm is aangebracht. Pak in plaats daarvan het andere object op en voeg het samen met het object waarop u hete lijm hebt aangebracht.
• Gebruik uw vingers niet om op een object te drukken waarop net hete lijm is aangebracht. Dit kan ervoor zorgen dat hete lijm uit de randen ontsnapt of het hechtoppervlak opwarmt en mogelijk brandwonden of schade aan omliggende objecten veroorzaakt.
• Laat de lijm volledig drogen voordat u uw werk verplaatst om een goede hechting te garanderen en het risico op brandwonden te verminderen.
• Als u lijm op zeer kleine objecten aanbrengt, gebruik dan een pincet of tang om te voorkomen dat het mondstuk dicht bij uw vingers komt.

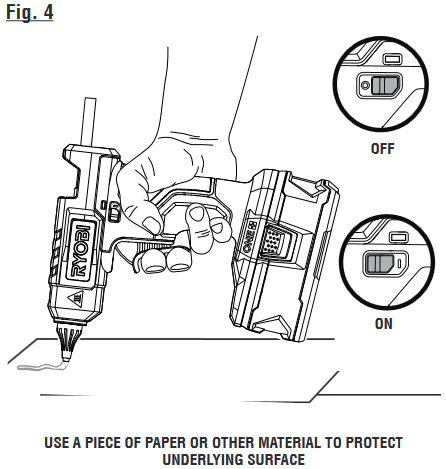

HETE LIJM AANBRENGEN

WAARSCHUWING:
Om het risico op letsel te verminderen, moet het lijmpistool als HEET worden beschouwd wanneer de led op het apparaat brandt. Het naleven van deze regel vermindert het risico op brandwonden, brand of ernstig persoonlijk letsel.

• Plaats de accu en zet de aan/uit-schakelaar in de aan-stand (I).
• Wacht tot de lijm is gesmolten, zodat deze vrij uit het mondstuk kan stromen.
• Houd het lijmpistool stevig vast, zoals weergegeven in afbeelding 4. Plaats het mondstuk dicht bij het oppervlak waar lijm wordt aangebracht.
  OPMERKING: Als u het lijmpistool te ver van het beoogde oppervlak houdt, kan dit ertoe leiden dat u lijm aanbrengt op een ander oppervlak dan uw werkstuk of kan dit leiden tot "draden" van lijm tussen uw werk en het mondstuk.
• Haal de trekker over totdat de lijm uit het mondstuk stroomt. Niet te veel aanbrengen.
  OPMERKING: Voor een betere controle en consistentie van de toepassing is het raadzaam om twee vingers te gebruiken om de trekker over te halen.
• Wanneer de gewenste hoeveelheid lijm is aangebracht, laat u de trekker los. Kantel het mondstuk iets naar de zijkant en trek het mondstuk voorzichtig weg van het object. Dit helpt voorkomen dat er lijmdraden aan het werk blijven kleven.

OPMERKING: Het lijmpistool stopt met het afgeven van lijm wanneer de lijmstift in de kamer bijna op is. Om de kamer bij te vullen, zet u het lijmpistool neer en plaatst u een andere lijmstift.

• Zet de aan/uit-schakelaar altijd in de uit-stand (O) wanneer u klaar bent met het gebruik van het lijmpistool. Zet het lijmpistool op een beschermend oppervlak, zoals een stuk papier, terwijl het product afkoelt om mogelijke lijmdruppels op te vangen.
• Laat de lijmstift en het mondstuk van het lijmpistool volledig afkoelen voordat u de accu verwijdert en voordat u het opbergt.

ONDERHOUD

WAARSCHUWING:
Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste plastics zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

OPSLAG

Laat het lijmpistool volledig afkoelen voordat u het opbergt. Zet de schakelaar in de uit-stand (O) en verwijder de accu.

WAARSCHUWING:
Verwijder altijd de accu voor opslag om ervoor te zorgen dat het product is uitgeschakeld. Sta minimaal 30 minuten afkoeltijd toe voor opslag. Het opslaan van een lijmpistool met een heet mondstuk kan ernstige brandwonden veroorzaken en/of brandbare objecten ontsteken.

Om druppels en verstoppingen te voorkomen de volgende keer dat het lijmpistool wordt gebruikt, verwijdert u de opgedroogde lijm uit het mondstukgebied.

REGISTREER UW GEREEDSCHAP
http://register.ryobitools.com
1-800-525-2579
