Skil JS820301E - Accu Decoupeerzaag Handleiding

INTRODUCTIE

• Dit gereedschap is bedoeld voor het maken van doorlopende zaagsneden en uitsparingen in hout, plastic, metaal, keramische platen en rubber, en is geschikt voor rechte en gebogen zaagsneden met verstekhoeken tot 45°
• Dit gereedschap is niet bedoeld voor professioneel gebruik
• Lees en bewaar deze handleiding

SPECIFICATIES

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een batterij aangedreven (snoerloos) elektrisch gereedschap.

1. VEILIGHEID VAN HET WERKGEBIED
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
   2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.
2. ELEKTRISCHE VEILIGHEID
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, zal persoonlijk letsel verminderen.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongevallen.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
   7. Als er apparaten zijn voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat u door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of verwijder de batterij, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrische gereedschap.
   4. Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
   7. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
   3.
      Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
   4.
      Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.
6. ONDERHOUD
   1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
   2. Onderhoud nooit beschadigde batterijpakketten. Onderhoud van batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSINSTRUCTIES VOOR HET PRODUCT

• Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijaccessoire of de bevestiger verborgen bedrading kan raken (snijaccessoires en bevestigers die een "stroomvoerende" draad raken, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven)
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform (het vasthouden van het werkstuk met de hand of tegen uw lichaam maakt het onstabiel en kan leiden tot verlies van controle)

ALGEMEEN

• Bewerk geen materialen die asbest bevatten (asbest wordt beschouwd als kankerverwekkend)
• Dit gereedschap mag niet worden gebruikt door personen jonger dan 16 jaar
• Het geluidsniveau tijdens het werken kan hoger zijn dan 85 dB(A); draag gehoorbescherming
• Draag een veiligheidsbril bij het werken met materialen die splinters produceren
• Stof van materialen zoals verf die lood bevat, sommige houtsoorten, mineralen en metaal kan schadelijk zijn (contact met of inademing van het stof kan allergische reacties en/of aandoeningen van de luchtwegen veroorzaken bij de bediener of omstanders); draag een stofmasker en werk met een stofafzuiginrichting indien aansluitbaar
• Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend (zoals eiken- en beukenhoutstof), vooral in combinatie met additieven voor houtconditionering; draag een stofmasker en werk met een stofafzuiginrichting indien aansluitbaar
• Volg de nationale eisen met betrekking tot stof op voor de materialen waarmee u wilt werken
• Verwijder de batterij uit het gereedschap voordat u aanpassingen maakt of accessoires verwisselt

VOOR GEBRUIK

• Verwijder alle obstakels bovenop en onder het zaagpad voordat u begint met zagen
• Vermijd schade die kan worden veroorzaakt door schroeven, spijkers en andere elementen in uw werkstuk; verwijder ze voordat u begint met werken

TIJDENS GEBRUIK

• Houd uw handen uit de buurt van het zaagblad terwijl het gereedschap in gebruik is

ACCESSOIRES

• SKIL kan een vlekkeloze werking van het gereedschap alleen garanderen als originele accessoires worden gebruikt
• Gebruik geen zaagblad dat gebarsten, vervormd of bot is

NA GEBRUIK

• Wanneer u het gereedschap opbergt, schakelt u de motor uit en zorgt u ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen
• Gebruik alleen de volgende batterijen en opladers bij dit gereedschap
  • SKIL-batterij: BY519703E BY519603E
  • SKIL-oplader: SC535801E QC536001E
• Gebruik de batterij niet als deze beschadigd is; deze moet worden vervangen
• Demonteer de batterij niet
• Stel het gereedschap/de batterij niet bloot aan regen
• Toegestane omgevingstemperatuur (gereedschap/oplader/batterij):
  • tijdens het opladen 4...40°C
  • tijdens bedrijf –20...+50°C
  • tijdens opslag –20...+50°C

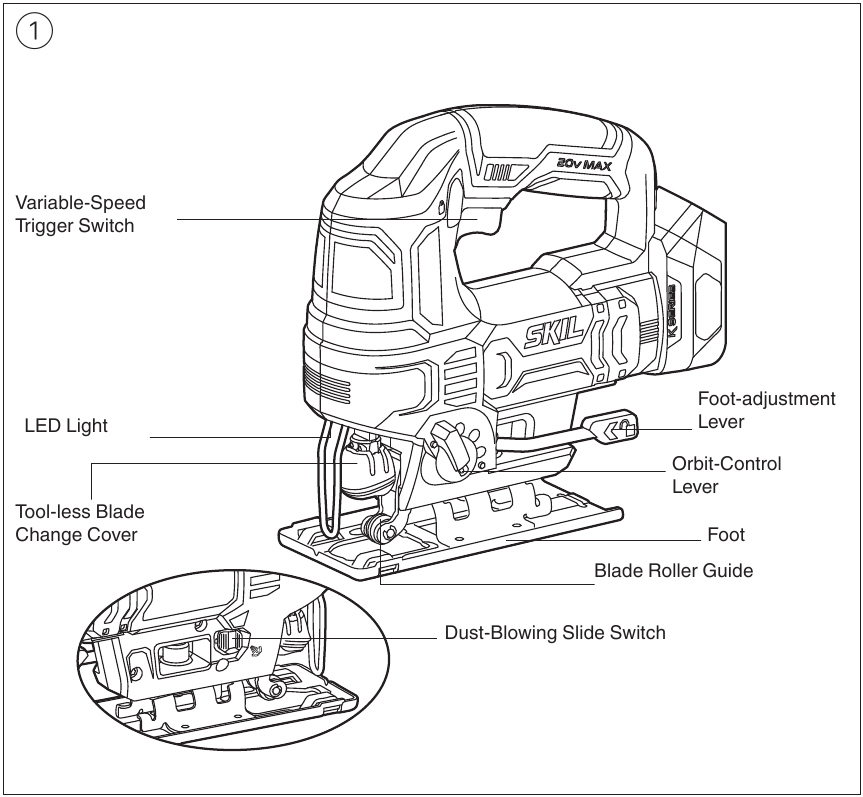

KENMERKEN

GEBRUIK

• Batterij opladen
  lees de veiligheidswaarschuwingen en instructies die bij de oplader zijn geleverd

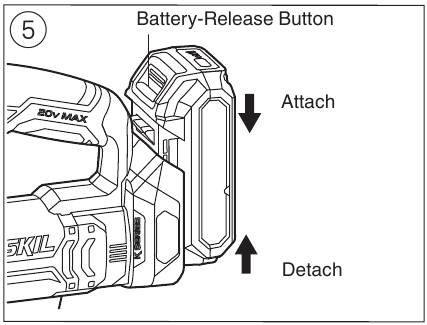

• De batterij verwijderen/installeren

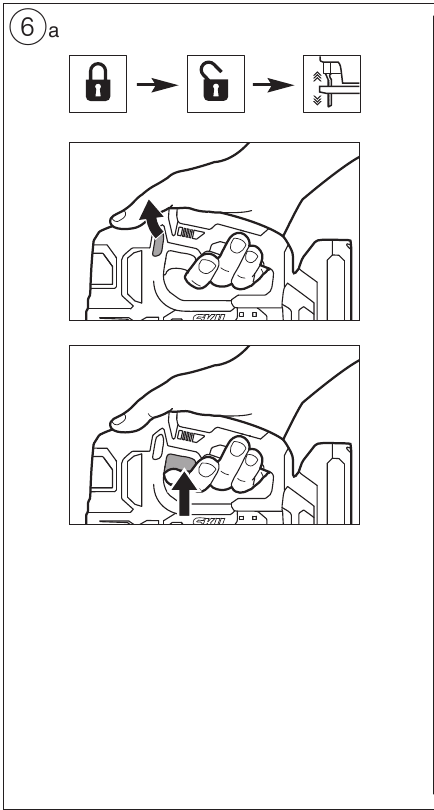

• Aan/uit a

  • verplaats de knop voor schakelaarvergrendeling naar links om te ontgrendelen
  • druk op de schakelaar om de tool te starten
  • laat de schakelaar los om de tool te stoppen

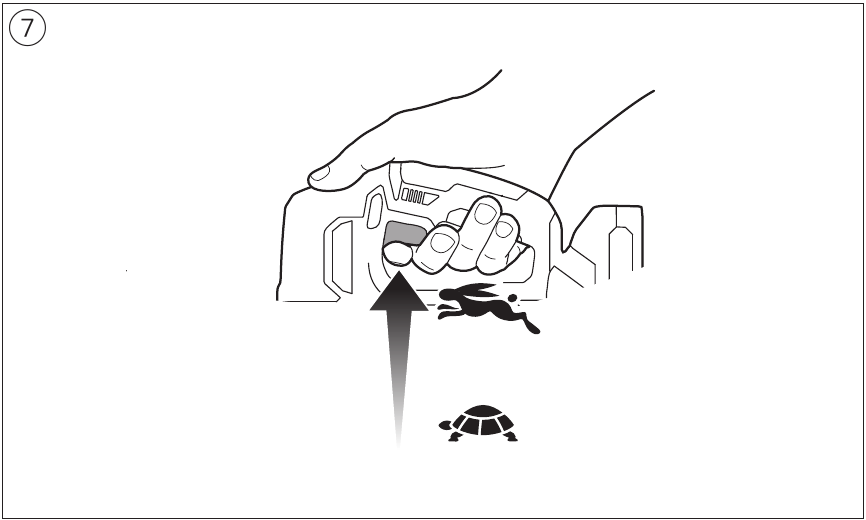

• Snelheidsregeling voor soepel starten

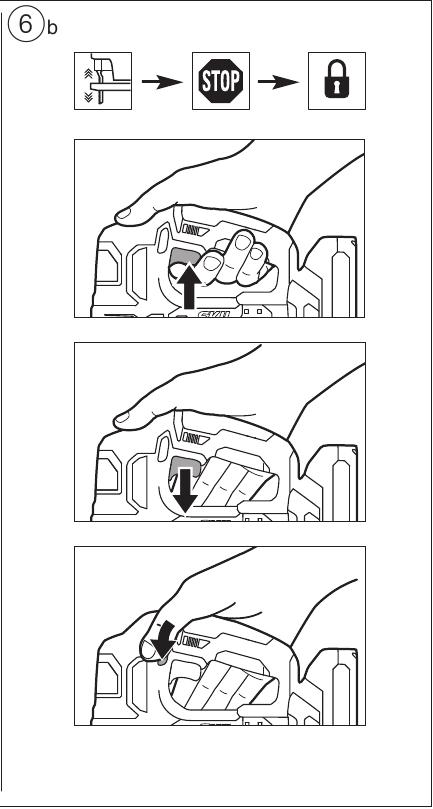

• Transportmodus b

  • laat de trekkerschakelaar los om de tool te stoppen
  • zet de knop in de juiste positie om te voorkomen dat de tool per ongeluk wordt ingeschakeld

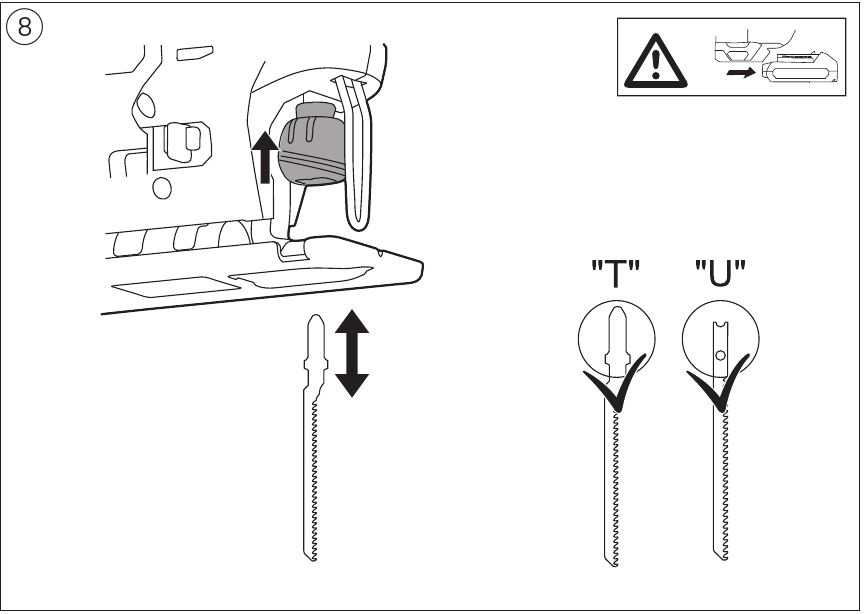

• Zaagbladen vervangen


verwijder de batterij uit de tool voordat u aanpassingen maakt of accessoires vervangt

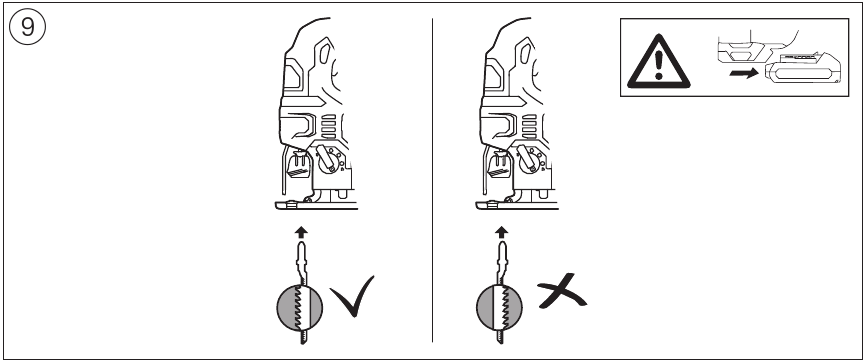

plaats het zaagblad over de volledige diepte met de tanden naar voren gericht

• tool accepteert de meest gangbare T-schacht en U-schacht bladen

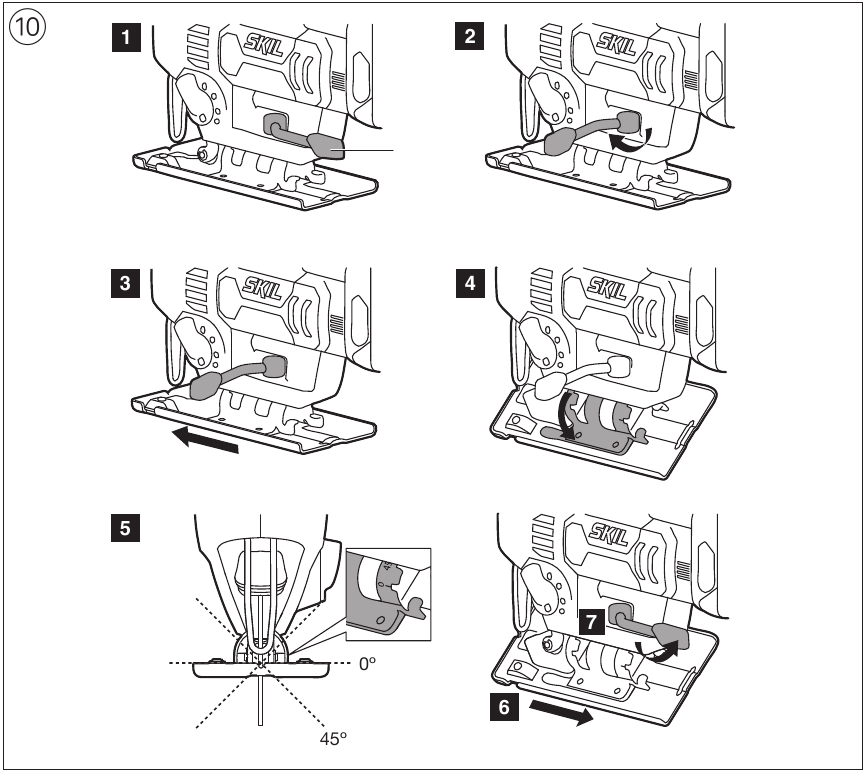

• Zagen onder 45°

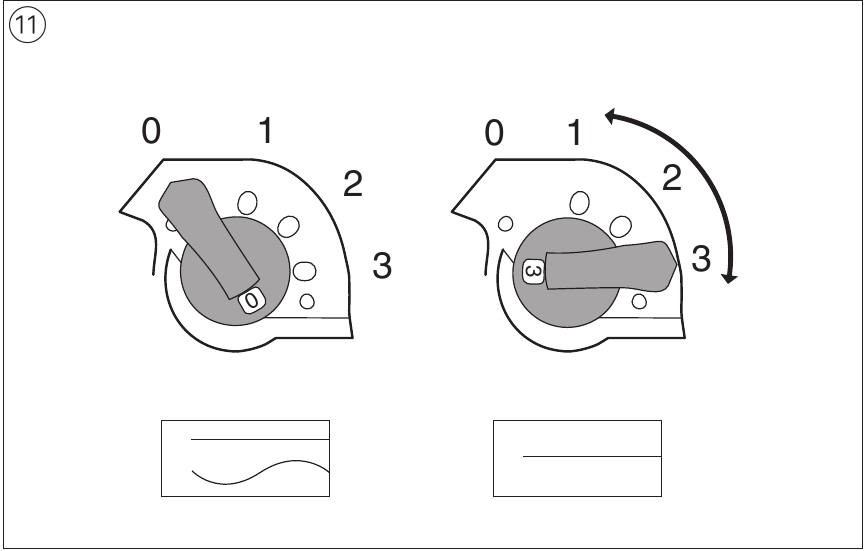

• Zaagmodus selecteren
  Gebruik de hendel om de orbitale actie aan te passen van nauwkeurig snijden (= 0) tot snel snijden (= 3)

  • 1 instelling ("0") voor nauwkeurig snijden in alle materialen, recht + gebogen
  • 3 instellingen voor snel snijden in verschillende materialen, alleen rechte sneden

1 = aluminium, plastic
2 = hardhout
3 = zacht hout
selecteer altijd "0" (nul) bij het zagen van splintergevoelig materiaal

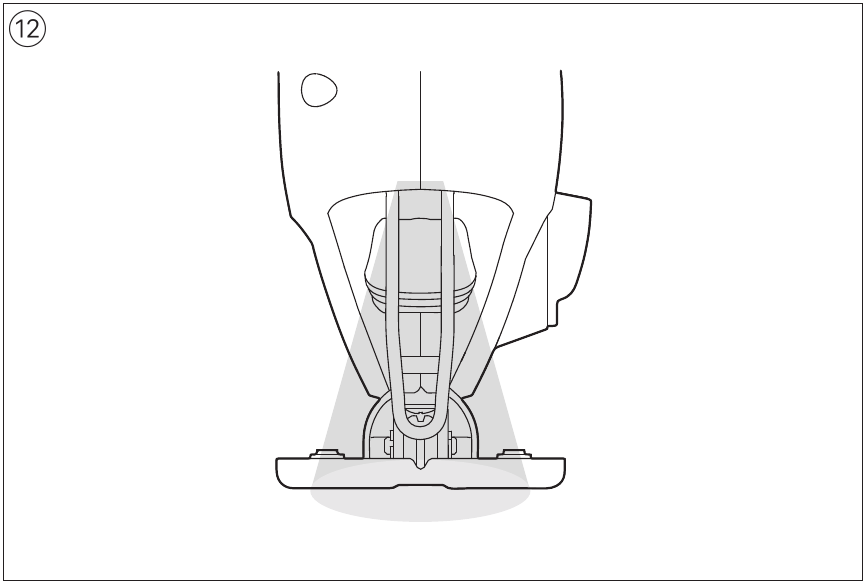

• LED-werklamp
  • De LED-werklamp gaat automatisch aan met een lichte druk op de trekkerschakelaar voordat de tool begint te draaien, en gaat 8 tot 12 seconden nadat de trekker is losgelaten uit.

  • Wanneer de tool en/of het batterijpakket overbelast of te heet wordt, schakelen de interne sensoren de tool uit. Als de tool en/of het batterijpakket overbelast zijn, knippert de LED-werklamp snel. Laat de tool even rusten of plaats de tool en het batterijpakket apart onder een luchtstroom om af te koelen.
  • De LED-werklamp knippert langzamer om aan te geven dat de batterij bijna leeg is. Laad het batterijpakket op.

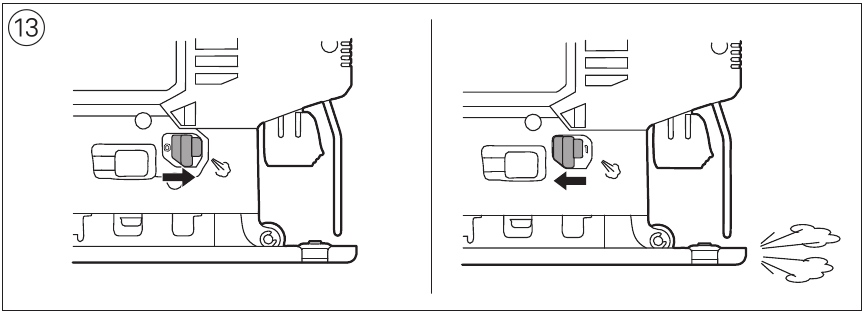

• Schakelaar voor stofblazen

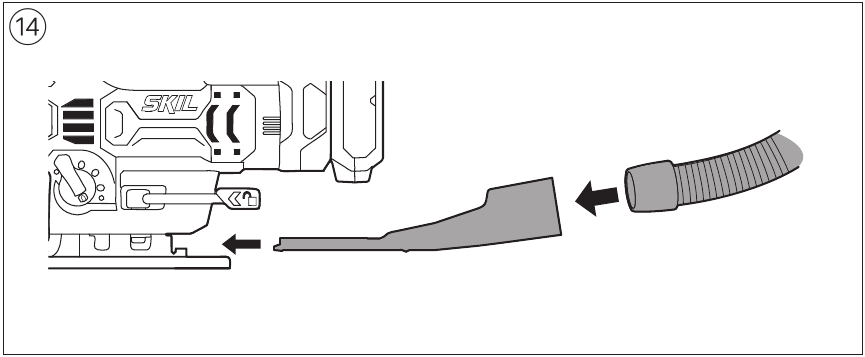

• Stofafzuiging

  • sluit de stofzuigeradapter aan op de voet
  • sluit de stofzuigerslang aan op de stofzuigeradapter

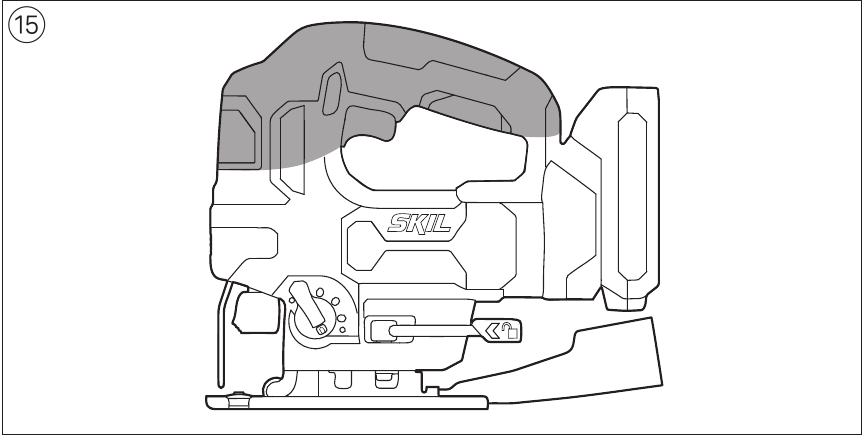

• De tool bedienen
  • voordat u de tool inschakelt, moet u ervoor zorgen dat de voorkant van de voetplaat plat op het werkstuk rust
  • houd de tool stevig met beide handen vast, zodat u te allen tijde de volledige controle over de tool hebt
    houd de tool tijdens het werken altijd vast aan het grijsgekleurde gripgebied(en)

  • zorg ervoor dat het volledige oppervlak van de voetplaat stevig op het werkstuk rust
    zorg ervoor dat het zaagblad volledig tot stilstand is gekomen voordat u de tool van het werkstuk tilt
  • houd de ventilatiesleuven vrij
• Batterij bescherming
  Schakelt de tool uit of voorkomt dat de tool wordt ingeschakeld, wanneer
  • de belasting te hoog is
  • de batterijtemperatuur niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C ligt
  • de lithium-ionbatterij bijna leeg is (om te beschermen tegen diepontlading)

blijf de aan/uit-schakelaar niet indrukken nadat de tool automatisch is uitgeschakeld; de batterij kan beschadigd raken

TOEPASSINGSADVIES

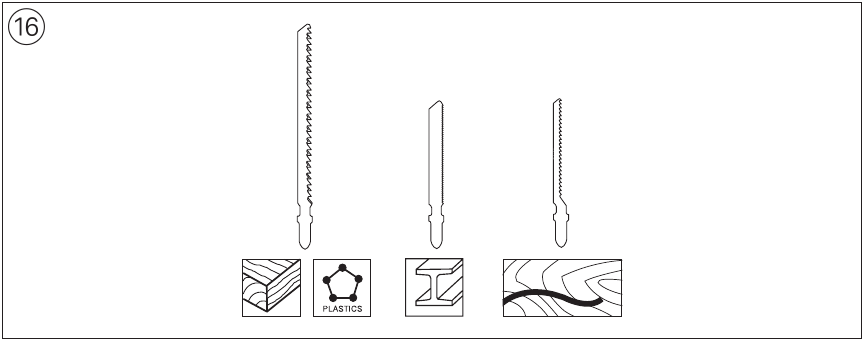

• Gebruik de juiste zaagbladen


tool accepteert de meest gangbare T-schacht en U-schacht bladen

• Smeer bij het snijden van metalen het zaagblad regelmatig met olie

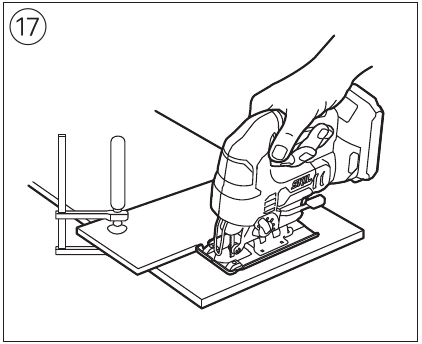

• Voor een nauwkeurige rechte snede geleidt u de tool met de voetplaat langs de rand van een recht stuk hout

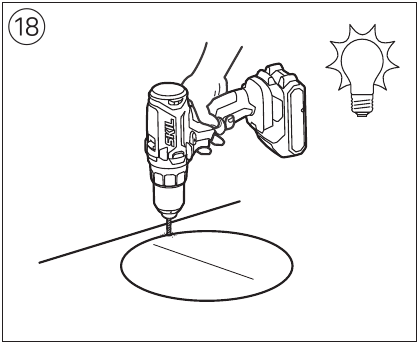

• Boor een gat voor voordat u uitsparingen maakt

• Splintervrij zagen
  • bedek de snijlijn met meerdere lagen brede tape voordat u gaat snijden
  • plaats de goede kant van het werkstuk altijd naar beneden

ONDERHOUD

• Deze tool is niet bedoeld voor professioneel gebruik
• Houd de tool altijd schoon (vooral de ventilatiesleuven)
  verwijder de batterij uit de tool voordat u gaat schoonmaken

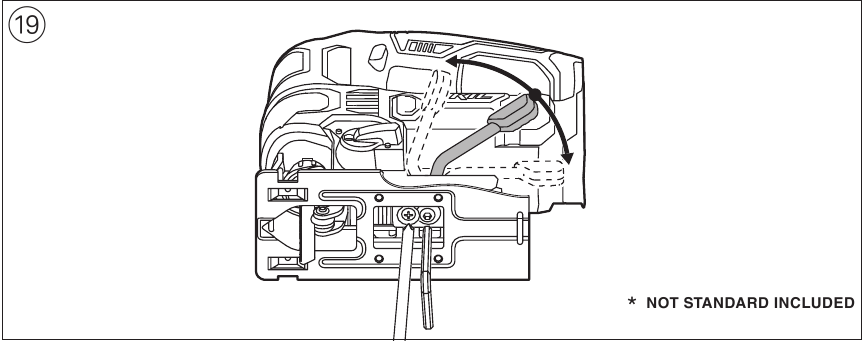

• Als de hendel tijdens gebruik losraakt, stelt u de stevigheid van de hendel in

  • plaats de hendel in de middelste positie
  • draai de borgschroef tegen de klok in los met een PH2-schroevendraaier
  • draai de stelschroef met de hand vast met een inbussleutel van 4 mm tegen de klok in
    de stelschroef heeft een linkse schroefdraad
  • draai de borgschroef met de klok mee vast met een PH2-schroevendraaier
  • draai de hendel vast

GARANTIE

Neem voor alle SKIL-garantie en vragen contact op met 1300 01
SKIL (1300 01 7545) maandag tot en met vrijdag van 9:00 tot 17:00 uur EST

U hebt ook het recht om de goederen te laten repareren of vervangen als de goederen niet van aanvaardbare kwaliteit zijn en het defect niet neerkomt op een groot defect. Chervon Australia Pty Ltd, Unit 14, 5 Kelletts Road, Rowville, VIC. 3178. Ph; 1300 01 SKIL (1300 01 7545). E-mail: support@skil.com.au

Voor klantenservice 1300-017-545 OF www.skil.com.au
