Skil OS593001E - Handleiding draadloze multitool

INTRODUCTIE

Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen voordat hij dit product gebruikt. Bewaar deze instructies voor toekomstig gebruik.

• Deze tool is bedoeld voor het zagen en snijden in hout, plastic, gips, metalen en zachte wandtegels, evenals voor droog schuren en schrapen van kleine oppervlakken
• Het is vooral geschikt voor het werken dicht bij randen, voor invalzaagsneden en voor vlak zagen
• Deze tool is niet bedoeld voor professioneel gebruik
• Deze tool accepteert de meest gangbare multitool accessoires, inclusief bestaande OIS en Starlock accessoires (fig.3)

• Lees en bewaar deze handleiding (fig.4)


VEILIGHEID

ALGEMENE WAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een accu aangedreven (zonder snoer) elektrisch gereedschap.

1. VEILIGHEID VAN DE WERKPLEK
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
   2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.
2. ELEKTRISCHE VEILIGHEID
   1. De stekkers van het elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Gebruik bij het werken met elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar (RCD) vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede stand en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen verstrikt raken.
   7. Als er apparaten zijn aangebracht voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap u niet zelfgenoegzaam maken en de veiligheidsprincipes van het gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze afneembaar is, uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en bediening van het gereedschap in onverwachte situaties onmogelijk.
5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
   1. Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren bij gebruik met een andere accu.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
   3. Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
   4. Onder verkeerde omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel af met water als er per ongeluk contact optreedt. Raadpleeg bovendien een arts als de vloeistof in de ogen komt. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
   6. Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies op en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
6. ONDERHOUD
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
   2. Onderhoud nooit beschadigde accu's. Het onderhoud van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSINSTRUCTIES VOOR ACCU MULTIFUNCTIONEEL GEREEDSCHAP

1. Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading (contact van het snijaccessoire met een "stroomvoerende" draad kan blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven)
2. Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform (het vasthouden van het werkstuk met de hand of tegen uw lichaam maakt het instabiel en kan leiden tot verlies van controle)

ALGEMEEN

• Dit gereedschap mag niet worden gebruikt door personen onder de 16 jaar
• Vermijd schade die kan worden veroorzaakt door schroeven, spijkers en andere elementen in uw werkstuk; verwijder ze voordat u begint te werken
• Bewerk geen materialen die asbest bevatten (asbest wordt beschouwd als kankerverwekkend)
• Verwijder de accu uit het gereedschap voordat u aanpassingen maakt of accessoires verwisselt
• Houd tijdens het werken het gereedschap altijd stevig met beide handen vast en neem een stabiele houding aan
• Stof van materialen zoals verf die lood bevat, sommige houtsoorten, mineralen en metaal kan schadelijk zijn (contact met of inademing van het stof kan allergische reacties en/of ademhalingsziekten veroorzaken bij de bediener of omstanders); draag een stofmasker en werk met een stofafzuigingsapparaat indien aansluitbaar
• Bepaalde soorten stof worden geclassificeerd als kankerverwekkend (zoals eiken- en beukenhoutstof), vooral in combinatie met additieven voor houtconditionering; draag een stofmasker en werk met een stofafzuigingsapparaat indien aansluitbaar
• Volg de stofgerelateerde nationale eisen voor de materialen waarmee u wilt werken
• Gebruik beschermende handschoenen bij het verwisselen van accessoires (contact met het accessoire kan leiden tot letsel)
• Wanneer u het gereedschap opbergt, schakelt u de motor uit en zorgt u ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen

BIJ HET ZAGEN/SNIJDEN

• Houd uw handen uit de buurt van het snijgebied; reik nooit om welke reden dan ook onder het materiaal tijdens het snijden
• Gebruik geschikte detectoren om verborgen nutsleidingen te vinden of bel het plaatselijke nutsbedrijf voor hulp (contact met elektriciteitsleidingen kan leiden tot brand of elektrische schok; het beschadigen van een gasleiding kan leiden tot een explosie; het doorboren van een waterleiding veroorzaakt schade aan eigendommen of een elektrische schok)
• Gebruik geen zaagblad dat is gescheurd, vervormd of bot is

BIJ HET SCHUREN

• Gebruik het gereedschap alleen voor droog schuren (het binnendringen van water in het gereedschap verhoogt het risico op een elektrische schok)
• Raak het bewegende schuurblad niet aan
• Blijf geen versleten, gescheurde of zwaar verstoppe schuurbladen gebruiken
• Bij het schuren van metaal worden vonken gegenereerd; gebruik geen stofzuiger en houd andere personen en brandbare materialen uit de buurt van de werkplek
• Gebruik alleen de volgende accu's en laders met dit gereedschap
  • SKIL battery: BY519703E BY519603E
  • SKIL charger: SC535801E QC536001E
• Gebruik de accu niet als deze beschadigd is; deze moet worden vervangen
• Demonteer de accu niet
• Stel het gereedschap/de accu niet bloot aan regen
• Toegestane omgevingstemperatuur (gereedschap/lader/accu):
  • tijdens het opladen 4...40°C
  • tijdens bedrijf –20...+50°C
  • tijdens opslag –20...+50°C

VERKLARING VAN SYMBOLEN OP GEREEDSCHAP/ACCU

• Dit gereedschap accepteert de meeste gangbare multi-tool accessoires, inclusief bestaande OIS- en Starlock basisaccessoires (fig.3)
• Lees de gebruiksaanwijzing voor gebruik (fig.4)
• Gooi elektrisch gereedschap en accu's niet samen met het huisvuil weg (fig.5)

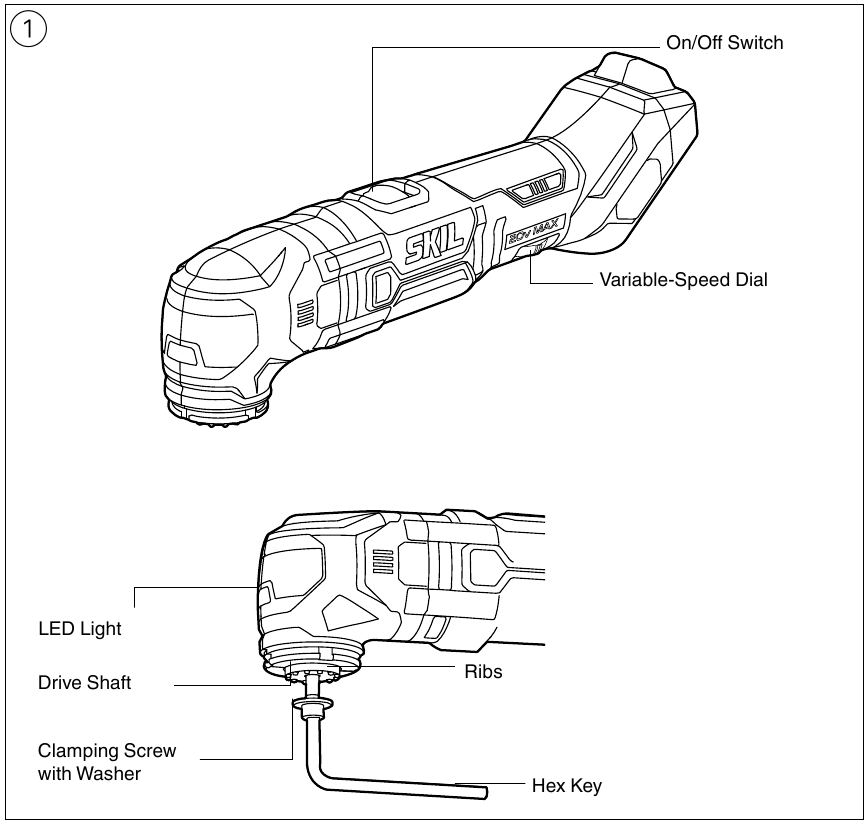

APPARAATOVERZICHT

GEBRUIK

• Accu opladen
  lees de veiligheidswaarschuwingen en instructies die bij de oplader worden geleverd
• De accu verwijderen/plaatsen (afb. 6)

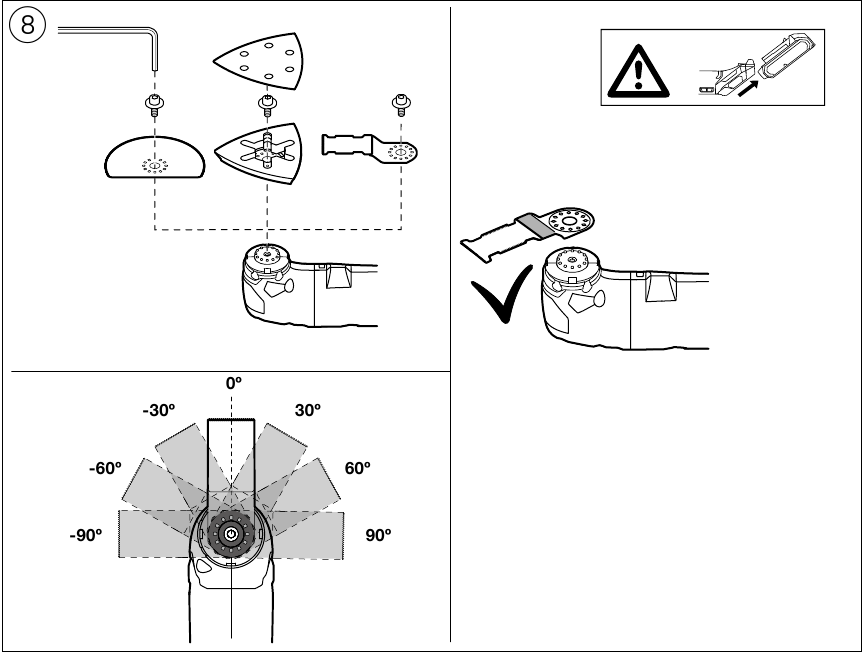

• Accessoires verwisselen (afb. 8)

  verwijder de accu uit het gereedschap
  • verwijder/monteer het benodigde accessoire zoals afgebeeld
  • zorg ervoor dat de openingen van het accessoire in de nokken van de gereedschapskop grijpen (elke klikpositie is mogelijk)
  • monteer het accessoire met het verlaagde middelpunt naar beneden gericht
  • draai de schroef los/vast met een inbussleutel
  • controleer of het accessoire goed vastzit (onjuist of niet stevig bevestigde accessoires kunnen tijdens het gebruik losraken en gevaar opleveren)
• Schuurpapier monteren (afb. 7)

  • klop het stof uit het klittenbandmateriaal op de schuurpad voordat u het schuurpapier monteert
  • monteer het klittenbandschuurpapier zoals afgebeeld
    de stofafzuiging vereist het gebruik van geperforeerd schuurpapier
    de perforatie in het schuurpapier moet overeenkomen met de perforatie in de schuurvoet
    vervang versleten schuurpapier op tijd
    gebruik het gereedschap altijd met het totale klittenbandoppervlak bedekt met schuurpapier

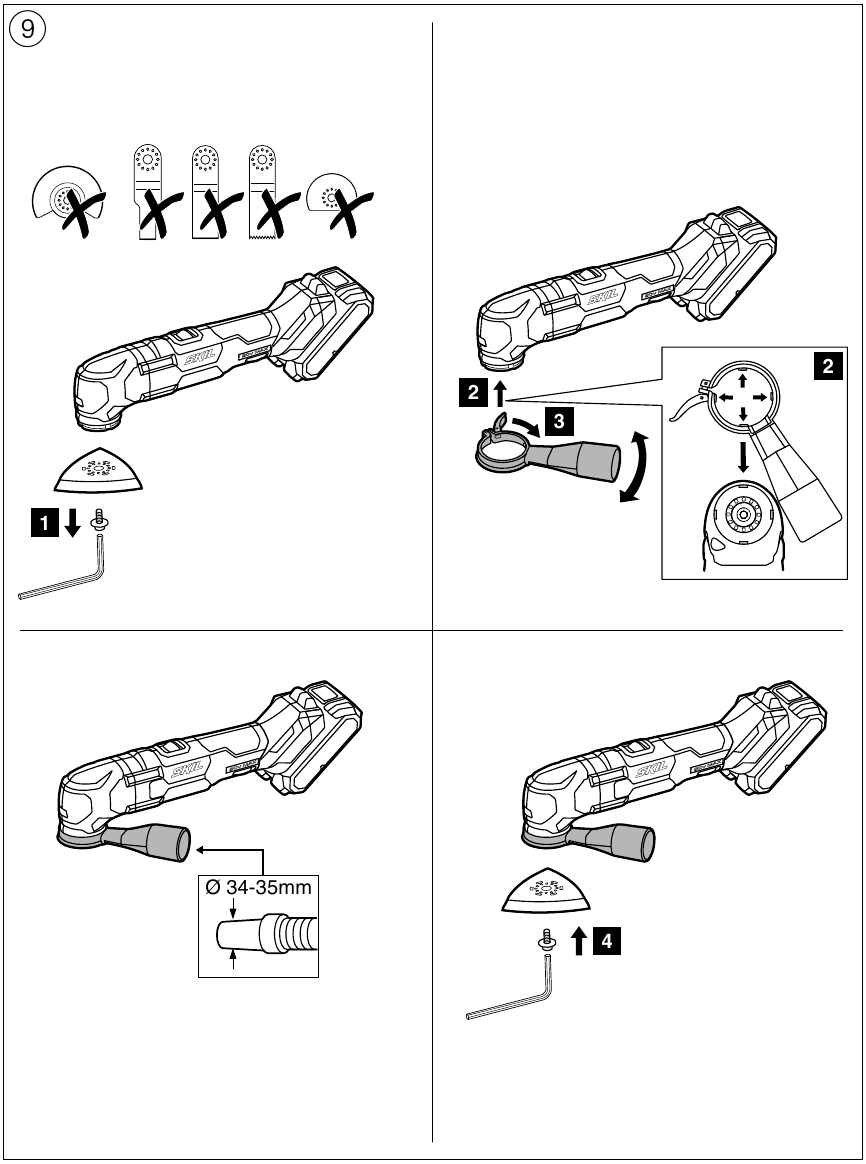

• Stofafzuiging (afb. 9)

  verwijder de accu uit het gereedschap
  • gebruik de stofzuigeradapter alleen bij het werken met een schuurpad
  • monteer de stofzuigeradapter zoals afgebeeld
  • sluit de stofzuiger aan
    gebruik geen stofafzuigingsapparaat/stofzuiger bij het schuren van metaal
  • reinig de stofzuigeradapter regelmatig voor een optimale stofopname
• Aan/uit
  • schakel het gereedschap in/uit door de schakelaar in de "I"/"O" (Aan/Uit) positie te drukken
    voordat het accessoire het werkstuk raakt, moet het gereedschap op volle snelheid draaien
    voordat u het gereedschap uitschakelt, moet u het van het werkstuk tillen

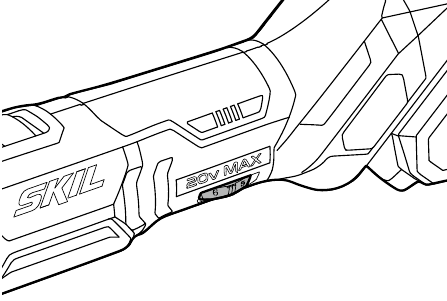

• Werksnelheid aanpassen (afb. 10)

  afb.10

  • met de draaiknop voor variabele snelheid kan de vereiste oscillerende frequentie worden aangepast van laag (1) tot hoog (6) (ook terwijl het gereedschap draait)
  • de optimale werksnelheid is afhankelijk van het materiaal en kan worden bepaald met praktische proeven
• Het gereedschap vasthouden en geleiden

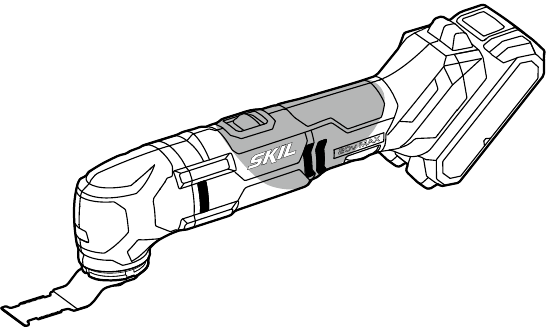

  houd het gereedschap tijdens het werken altijd vast bij het grijsgekleurde gripgebied(en) (afb. 11)

  afb.11

  • houd de ventilatieopeningen vrij
  • oefen niet te veel druk uit op het gereedschap (overmatige druk veroorzaakt overmatige hitte en kan de levensduur van het accessoire verkorten)
• Accubeveiliging
  Schakelt het gereedschap uit of voorkomt dat het gereedschap wordt ingeschakeld, wanneer
  • de belasting te hoog is
  • de accutemperatuur niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50 °C ligt
  • de lithium-ionaccu bijna leeg is (om te beschermen tegen diepontlading)
    blijf niet op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld; de accu kan beschadigd raken
• LED-werklamp

  (afb.12)

  • De LED-werklamp gaat automatisch branden bij een lichte druk op de trekkerschakelaar voordat het gereedschap begint te draaien en gaat 8 tot 12 seconden na het loslaten van de trekker uit.
  • Wanneer het gereedschap en/of de accu overbelast of te heet wordt, schakelen de interne sensoren het gereedschap uit. Als het gereedschap en/of de accu overbelast is, knippert de LED-werklamp snel. Laat het gereedschap even rusten of plaats het gereedschap en de accu afzonderlijk onder een luchtstroom om af te koelen.
  • De LED-werklamp knippert langzamer om aan te geven dat de accu bijna leeg is. Laad de accu op.

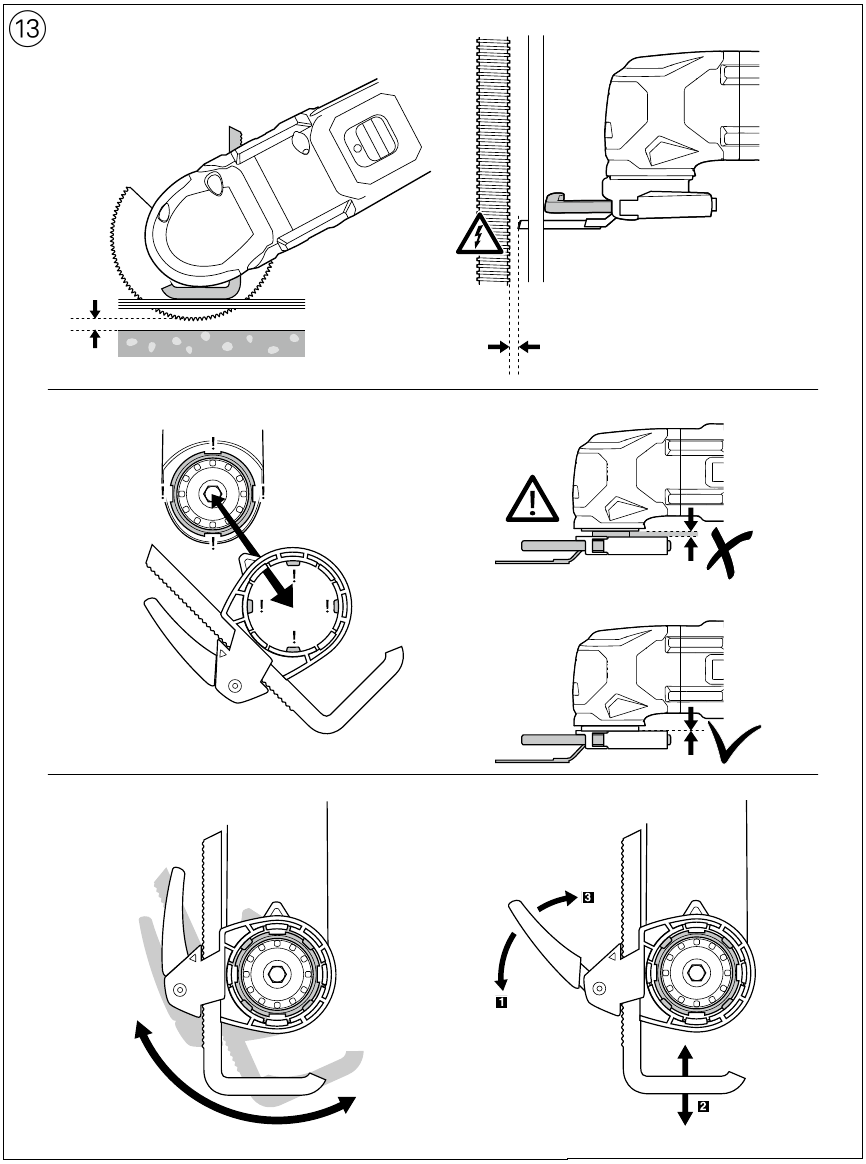

• Diepte-instelaccessoire (DIEPTEAANSLAG) (niet standaard meegeleverd) (afb. 13)


TOEPASSINGSADVIES

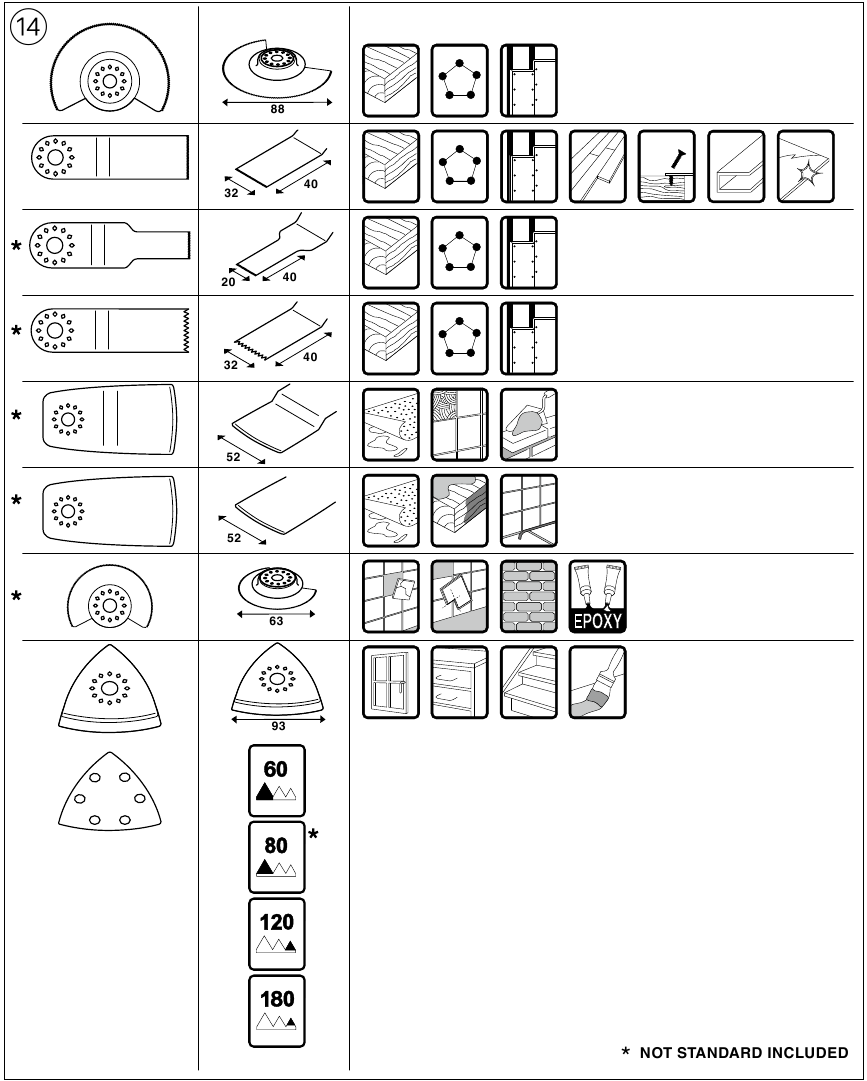

• Gebruik tabel 14 als referentie voor het bepalen van het juiste accessoire voor optimale resultaten op verschillende materialen (accessoires niet standaard meegeleverd)

  tabel 14

ONDERHOUD

• Dit gereedschap is niet bedoeld voor professioneel gebruik
• Houd het gereedschap altijd schoon (vooral de ventilatieopeningen)

verwijder de accu uit het gereedschap voordat u het reinigt

SPECIFICATIES

De volgende accessoires hebben een garantieperiode van 3 maanden:

Voor klantenservice: 1300-017-545 OF www.skil.com.au
