INLEIDING

• Dit gereedschap is uitsluitend bedoeld voor het maaien van gazons in huis
• Dit gereedschap is niet bedoeld voor professioneel gebruik
• Controleer of de verpakking alle onderdelen bevat zoals afgebeeld in de tekening

• Neem contact op met uw dealer als er onderdelen ontbreken of beschadigd zijn

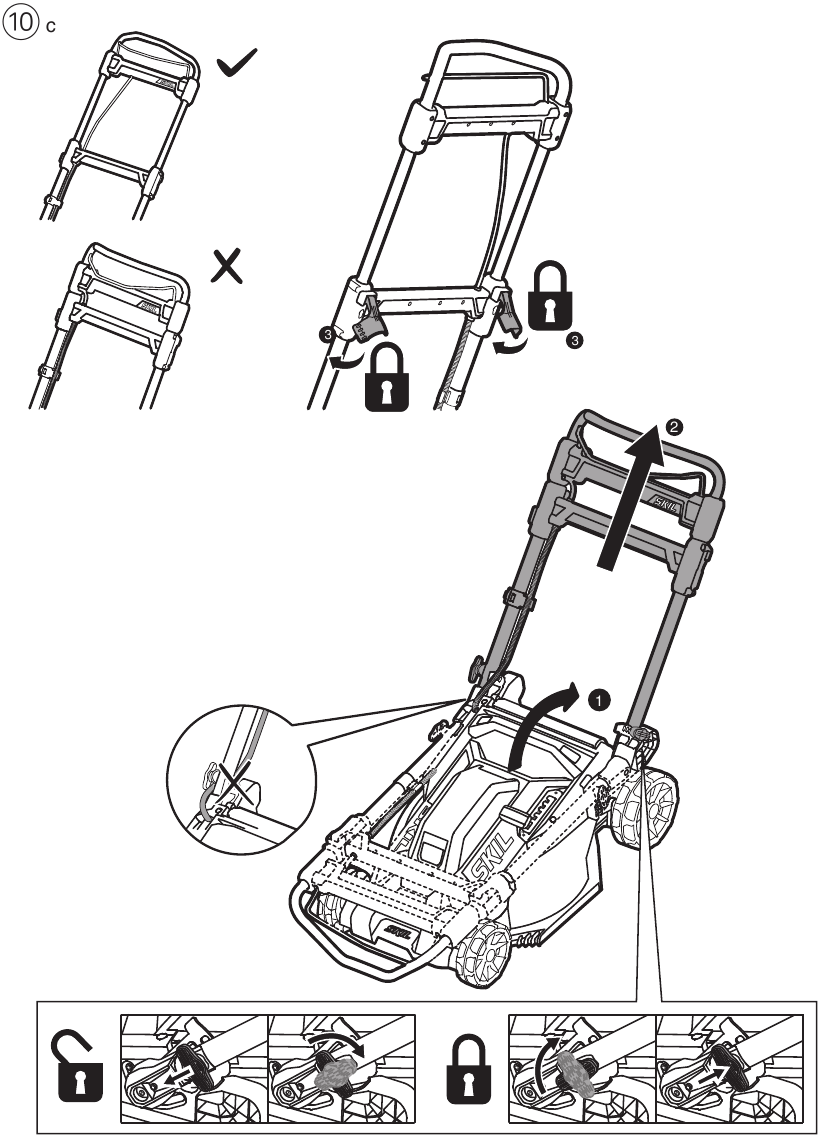

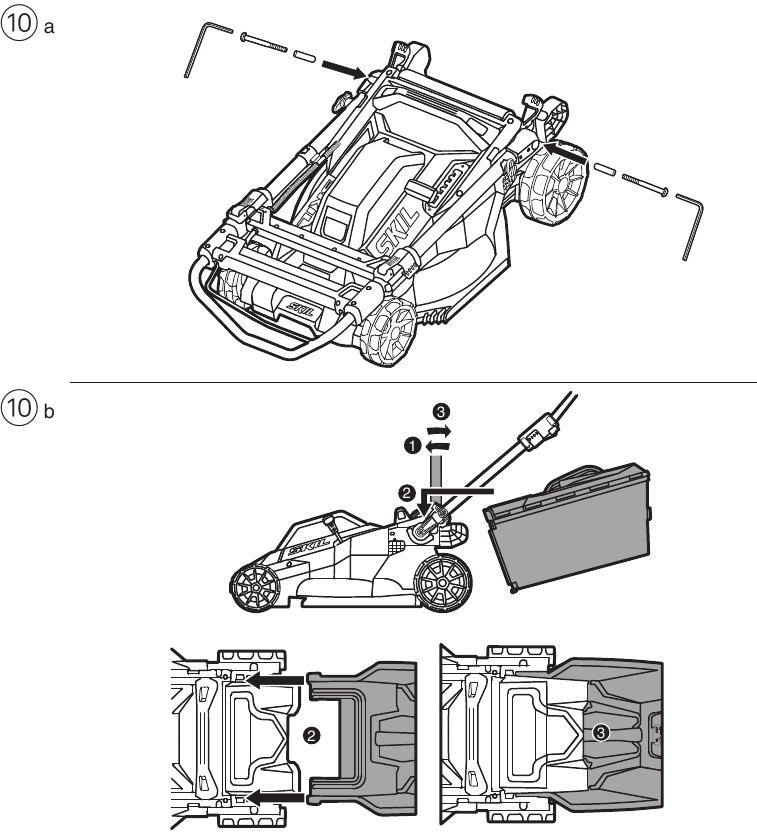

• Montage-instructies


  • de volgorde van de nummers in de tekening komt overeen met de volgorde van de stappen die moeten worden gevolgd voor het monteren van de grasmaaier
• Lees deze handleiding zorgvuldig door voor gebruik en bewaar hem voor toekomstig gebruik

VEILIGHEID

ALGEMEEN

• Laat kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, of mensen die niet bekend zijn met deze instructies, de machine nooit gebruiken
• Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen en laat personen die niet bekend zijn met de grasmaaier of deze instructies de grasmaaier niet bedienen
• Vermijd het bedienen van de grasmaaier op natte gazons
• De gebruiker is verantwoordelijk voor ongevallen of gevaren die zich voordoen bij andere personen of hun eigendommen
• Gebruik het gereedschap nooit met een defecte achterbescherming of een defecte grasopvangbak
• Wanneer u het gereedschap zonder grasopvangbak gebruikt, zorg er dan voor dat de achterbescherming in gesloten positie staat (risico op letsel veroorzaakt door roterend snijblad)
• Schakel altijd het gereedschap uit, verwijder de accu en zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen
  • wanneer u het gereedschap onbeheerd achterlaat
  • voordat u vastgelopen materiaal verwijdert
  • voordat u het gereedschap controleert, reinigt of eraan werkt
  • na het raken van een vreemd object
  • wanneer het gereedschap abnormaal begint te trillen

PERSOONLIJKE VEILIGHEID

• Gebruik het gereedschap niet op blote voeten of met open sandalen; draag altijd stevige schoenen en een lange broek
• Wees vertrouwd met de bedieningselementen en het juiste gebruik van het gereedschap
• Maai nooit in de directe omgeving van personen (vooral kinderen) en dieren
• Houd altijd handen en voeten uit de buurt van roterende onderdelen
• Blijf te allen tijde uit de buurt van de uitwerpopening
• Schakel de motor in volgens de instructies en met de voeten goed uit de buurt van het snijblad
• Bedien de grasmaaier alleen in wandeltempo (niet rennen)
• Zorg voor een goede voetpositie op hellingen en maai geen extreem steile hellingen
• Wees uiterst voorzichtig bij het achteruitrijden of het naar u toe trekken van de grasmaaier

VOOR GEBRUIK

• Controleer de werking van het gereedschap voor elk gebruik en laat het in geval van een defect onmiddellijk repareren door een gekwalificeerd persoon; open het gereedschap nooit zelf
• Inspecteer grondig het gebied waar de grasmaaier zal worden gebruikt en verwijder alle harde voorwerpen die kunnen worden opgeraapt en weggeslingerd door het snijmechanisme
• Zorg er altijd voor dat het snijmechanisme in goede staat verkeert (laat versleten of beschadigde onderdelen vervangen)
• Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat het gereedschap in een veilige werkende staat verkeert

TIJDENS GEBRUIK

• Maai alleen met voldoende daglicht of met geschikte kunstmatige verlichting
• Kantel het gereedschap niet bij het starten of inschakelen van de motor, behalve als het gereedschap moet worden gekanteld om in lang gras te starten (kantel het in dit geval niet meer dan absoluut noodzakelijk en kantel alleen het deel dat van de bediener af is); zorg er altijd voor dat beide handen in de bedieningspositie staan voordat u het gereedschap terug op de grond plaatst
• Zorg ervoor dat het snijblad volledig tot stilstand is gekomen bij het kantelen van het gereedschap om andere oppervlakken dan gras over te steken en bij het transport van en naar het te maaien gebied
• Maai dwars op het hellingsvlak (nooit op en neer)
• Wees uiterst voorzichtig bij het veranderen van richting op hellingen
• Pak de grasmaaier nooit op of draag hem niet terwijl de motor draait
• Gebruik het gereedschap nooit als het snoer van de handgreep beschadigd is, laat het vervangen door een gekwalificeerd persoon

NA GEBRUIK

• Bewaar het gereedschap binnenshuis op een droge en afgesloten plaats, buiten bereik van kinderen
  • bewaar de accu apart van het gereedschap

Gebruik alleen de volgende accu's en laders met dit gereedschap

• SKIL-accu: BY5197E-03 BY5196E-03
• SKIL-lader: SC5358E-01 QC5360E-01 QC5359E-00

• Gebruik de accu niet als deze beschadigd is; deze moet worden vervangen
• Demonteer de accu niet
• Stel gereedschap/accu niet bloot aan regen
• Toegestane omgevingstemperatuur (gereedschap/lader/accu):
  • tijdens het opladen 0...+45°C
  • tijdens bedrijf –20...+50°C
  • tijdens opslag –20...+50°C

UITLEG VAN SYMBOLEN OP HET GEREEDSCHAP

Lees de handleiding voor gebruik

Gooi elektrische gereedschappen en accu's niet samen met het huisvuil weg

Pas op voor scherpe messen, na het uitschakelen van het gereedschap blijft het mes nog enkele seconden draaien, schakel uit en verwijder de veiligheidssleutel uit het gereedschap voor reiniging/onderhoud.

Let op het risico op letsel veroorzaakt door rondvliegend puin (houd omstanders op veilige afstand van het werkgebied)

Draag een veiligheidsbril en gehoorbescherming

Stel het gereedschap niet bloot aan regen

Gegarandeerd geluidsvermogensniveau

SPECIFICATIES

GEBRUIK

• Accu opladen
  lees de veiligheidswaarschuwingen en instructies die bij de lader zijn geleverd

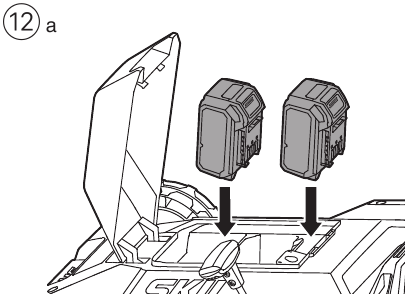

• De accu verwijderen/installeren

  • er moeten 2 accu's worden geïnstalleerd

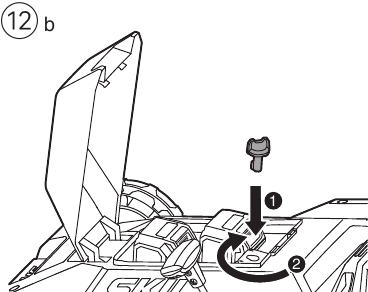

• Veiligheidssleutel verwijderen/installeren

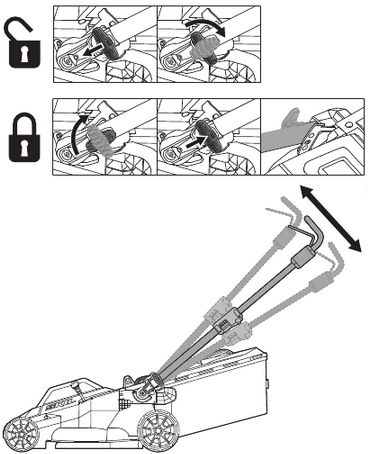

• De hoogte van de handgreep van het gereedschap aanpassen

  I = Hoog
  II = Gemiddeld
  III = Laag

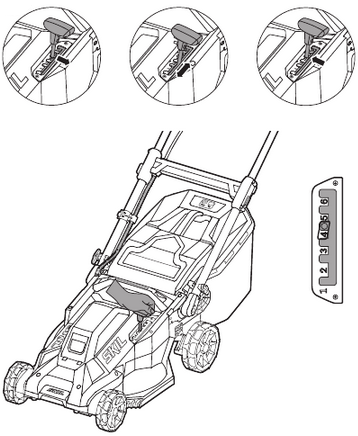

• De maaihoogte aanpassen (25-75 mm)

  • stel de centrale handgreep in door deze in de sleuf te plaatsen voor de gewenste maaihoogte. 1 = 25 mm, 2 = 35 mm, 3 = 45 mm, 4 = 55 mm, 5 = 65 mm, 6 = 75 mm
• Aan/uit-veiligheidsschakelaar

  Voorkomt dat het gereedschap per ongeluk wordt ingeschakeld
  • schakel het gereedschap in door eerst op de veiligheidsschakelaar te drukken en vervolgens de trekkerschakelaar over te halen
  • schakel het gereedschap uit door de trekkerschakelaar los te laten
    nadat u het gereedschap hebt uitgeschakeld, blijft het mes nog enkele seconden draaien
• Bedieningsinstructies
  • houd de grasmaaier met beide handen vast
  • plaats de grasmaaier op de rand van het gazon en maai in voorwaartse richting
  • keer om aan het einde van elke beurt en laat de vorige maaistrook enigszins overlappen
    gebruik de grasmaaier alleen op droog gras
  • houd de grasmaaier uit de buurt van vaste voorwerpen en planten
    om lang gras te maaien, stelt u eerst het snijmechanisme in op de maximale maaihoogte en vervolgens op een lagere maaihoogte
    pas uw wandeltempo aan bij het maaien van lang gras
• Volle-indicator grasopvangbak

  • maak de grasopvangbak leeg zodra de klep vanzelf naar beneden zakt, wat aangeeft dat de grasopvangbak vol is
  • reinig voor optimale grasopvangprestaties regelmatig de gaten onder de klep met een handborstel

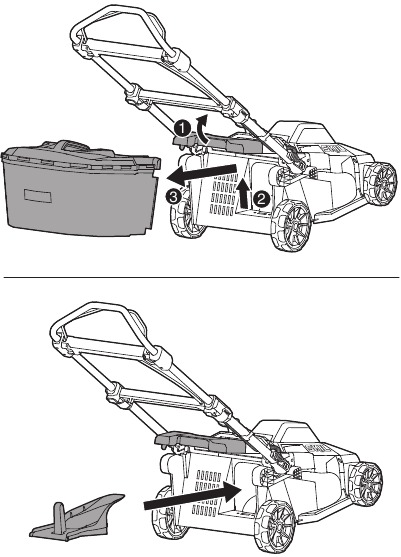

• Mulchfunctie

  • installeer voor het mulchen de mulchplug zoals afgebeeld

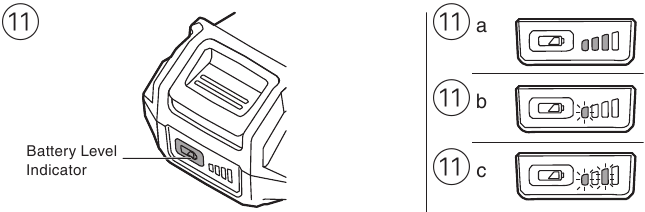

• Accu-niveau-indicator

  • druk op de knop van de accu-niveau-indicator om het huidige accu-niveau weer te geven a
    wanneer het laagste niveau van de accu-indicator begint te knipperen na het indrukken van de knop b, is de accu leeg
    wanneer 2 niveaus van de accu-indicator beginnen te knipperen na het indrukken van de knop c, bevindt de accu zich niet binnen het toegestane bedrijfstemperatuurbereik
• Accubeveiliging
  Het gereedschap wordt plotseling uitgeschakeld of kan niet worden ingeschakeld wanneer
  • de belasting te hoog is → verwijder de belasting en start opnieuw
  • de accutemperatuur ligt niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C → 2 niveaus van de accu-niveau-indicator beginnen te knipperen wanneer u op de knop van de accu-niveau-indicator drukt c; wacht tot de accu is teruggekeerd binnen het toegestane bedrijfstemperatuurbereik
  • de accu bijna leeg is (om te beschermen tegen diepontlading) → een laag accu-niveau of een knipperend laag accu-niveau b wordt weergegeven door de accu-niveau-indicator wanneer u op de knop van de accu-niveau-indicator drukt; laad de accu op
    blijf de aan/uit-schakelaar niet indrukken nadat het gereedschap automatisch is uitgeschakeld; de accu kan beschadigd raken

ONDERHOUD / SERVICE

• Dit gereedschap is niet bedoeld voor professioneel gebruik
• Schakel altijd het gereedschap uit, verwijder de accu en zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen
• Houd het gereedschap altijd schoon
• Reinig de grasmaaier na elk gebruik met een handborstel en een zachte doek
  gebruik geen water (vooral geen hogedrukspuiten)
  • verwijder vastgekoekte grasmaaisel uit het mesgebied met een houten of plastic werktuig

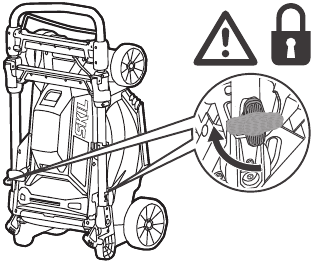

• Opslag

  • om aanzienlijke opslagruimte te besparen, klapt u de handgreep van het gereedschap in en bergt u het gereedschap op zoals afgebeeld; maak eerst de grasopvangbak leeg
    zorg ervoor dat het snoer van de handgreep niet bekneld raakt bij het in-/uitklappen van de handgreep van het gereedschap (laat de handgreep niet vallen)
  • plaats geen andere voorwerpen bovenop de grasmaaier wanneer deze is opgeslagen
• Controleer de grasopvangbak regelmatig op slijtage of schade
• Controleer regelmatig op versleten of beschadigde messen en bouten en laat ze per set vervangen om het evenwicht te bewaren

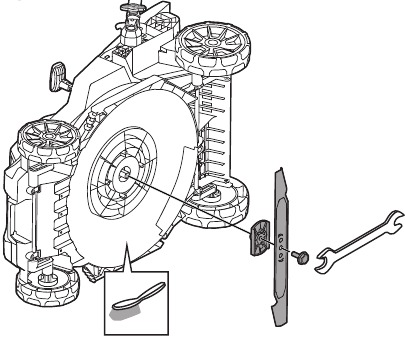

• Het snijblad vervangen

  verwijder de veiligheidssleutel en de accu's uit het gereedschap en verwijder de grasopvangbak b
  draag beschermende handschoenen
  • draai de grasmaaier om
  • verwijder/monteer het snijblad met een steeksleutel 23 zoals afgebeeld
    gebruik alleen vervangende snijbladen van het juiste type (SKIL-accessoire SMB1700, gemarkeerd met LERA430X)
  • reinig het schachtgebied en de onderkant van het gereedschap grondig voordat u het snijblad monteert

PROBLEEMOPLOSSING

• De volgende lijst toont symptomen van problemen, mogelijke oorzaken en corrigerende maatregelen (als deze het probleem niet identificeren en corrigeren, neem dan contact op met uw dealer of servicepunt)
  schakel altijd het gereedschap uit, verwijder de accu's, de veiligheidssleutel en zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen

Gereedschap werkt niet

• lege accu > laad de accu op
• veiligheidssleutel ontbreekt > controleer de correcte installatie van de veiligheidssleutel
• telescopische handgreep probleem > verleng de handgreep volledig en vergrendel de hendels c
• hete accu > laat de accu afkoelen
• snijbladen vastgelopen > verwijder vastgelopen materiaal
• gras te hoog > verhoog de maaihoogte en kantel het gereedschap
• interne fout > neem contact op met de dealer/servicepunt 

Gereedschap werkt met tussenpozen

• interne bedrading defect > neem contact op met de dealer/servicepunt

Gereedschap laat een rafelige afwerking achter of de motor werkt zwaar

• maaihoogte te laag ingesteld > verhoog de maaihoogte
• snijblad stomp > vervang het snijblad
• onderkant van het gereedschap ernstig verstopt > reinig het gereedschap

Snijblad draait niet

• snijblad geblokkeerd > verwijder de blokkade
• mesmoer/-bout los > draai de mesmoer/-bout vast 

Gereedschap trilt abnormaal

• snijblad beschadigd > vervang het snijblad
• mesmoer/-bout los > draai de mesmoer/-bout vast

Voor klantenservice
1300-017-545
OF
www.skil.com.au
