VEVOR TS26 - METAL DETECTOR Handleiding

INLEIDING

Dit is de originele instructie, lees alle instructies in de handleiding zorgvuldig door voordat u het apparaat gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Onze excuses dat we u niet opnieuw zullen informeren als er technologie- of software-updates op ons product zijn.
Deze metaaldetector is ontworpen met behulp van de nieuwste technologie. Hij is licht van gewicht en eenvoudig te bedienen. Hij heeft twee detectiemodi, namelijk de "ALL METALS" (ALLE METALEN) modus en de "DISCRIMINATION" (DISCRIMINATIE) modus, en u kunt een gewenste modus selecteren.

Kenmerken:

• Twee detectiemodi - "ALL METALS" (ALLE METALEN) modus en "DISCRIMINATION" (DISCRIMINATIE) modus
• Instelbaar discriminatietype
• Automatische grondaanpassing
• Indicatie van detectieniveau
• Audio alarm
• 9V batterijvoeding
• Indicatie van lage batterijspanning
• 3,5 mm oortelefoonaansluiting

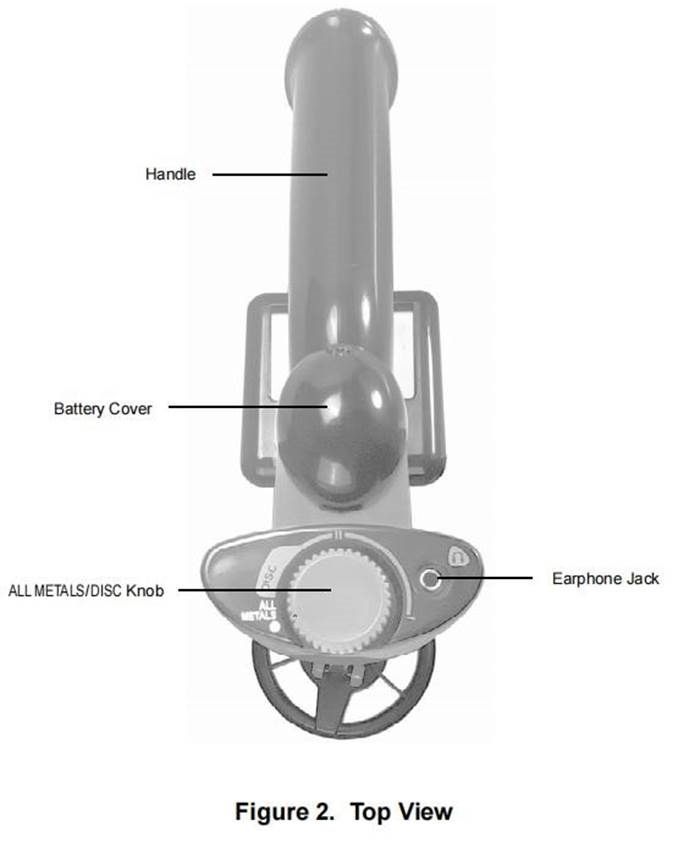

STRUCTUUR / MONTAGE-INSTRUCTIE

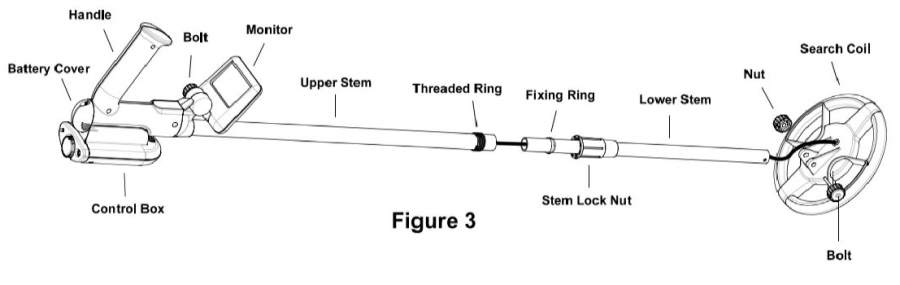

Montagetekening

Opmerking:

1. Zie de bovenstaande afbeelding, de bevestigingsring wordt rond de onderste stang geplaatst en de platte kant ervan is naar de bovenste stang gericht.
2. De twee uitsteeksels aan de binnenkant van de schroefdraadring moeten in de twee gaten in de buurt van het onderste uiteinde van de bovenste stang passen.
3. Trek niet met kracht aan de kabel van de detector om schade te voorkomen.

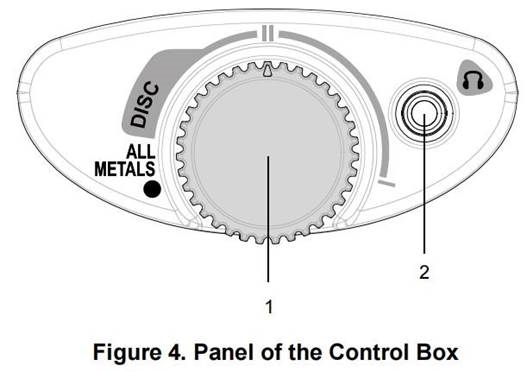

PANEEL VAN DE BEDIENINGSKAST

1. "ALL METALS/DISC" (ALLE METALEN/DISC) knop
   Draai deze "ALL METALS/DISC" (ALLE METALEN/DISC) knop tegen de klok in naar de "ALL METALS" (ALLE METALEN) positie. De knop klikt en de detector blijft in de "ALL METALS" (ALLE METALEN) modus.
   Wanneer deze knop in de "ALL METALS" (ALLE METALEN) positie staat, draait u hem met de klok mee en, nadat hij heeft geklikt, staat de detector in de "DISCRIMINATION" (DISCRIMINATIE) (DISC) modus.
2. Oortelefoonaansluiting

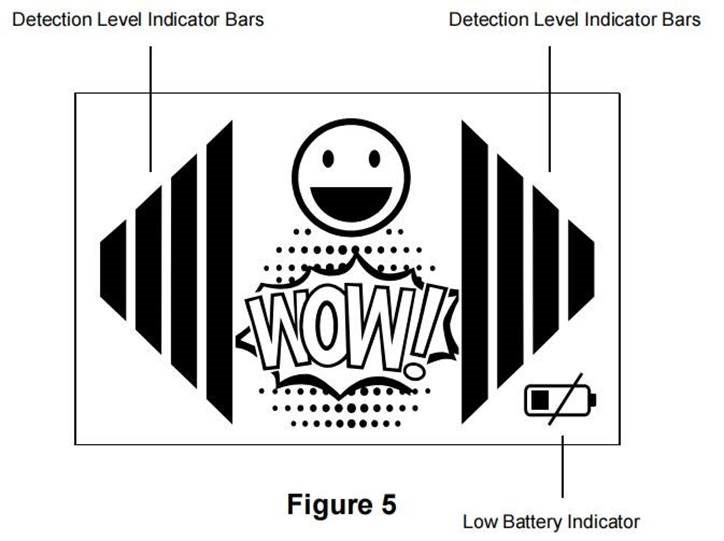

DISPLAY INSTRUCTIE

GEBRUIKSAANWIJZING

Voorbereiding voorafgaand aan metaaldetectie
Test de detector voordat u buiten gaat zoeken met de volgende metalen voorwerpen:

• Een ijzeren spijker
• Een munt van vijf cent (nikkel)
• Een penny van één cent (zinken munt, na 1982)
• Een zilveren kwartje van 25 cent

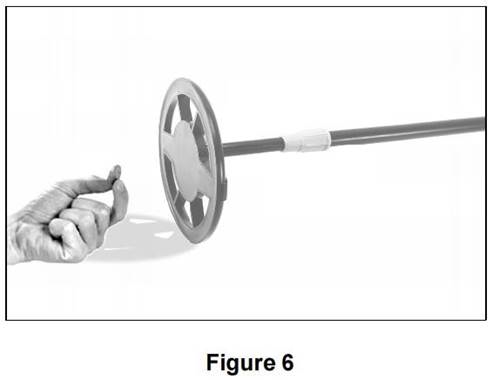

Plaats de metaaldetector op een houten of plastic tafel met de zoekspoel ongeveer loodrecht op het tafeloppervlak (zie Afbeelding 6). Zorg ervoor dat de tafel ver verwijderd is van televisies, computers of andere apparaten die elektromagnetische storing kunnen veroorzaken.

Opmerking: Verwijder om storing te voorkomen alle horloges, ringen of andere metalen voorwerpen aan uw vingers en handen.

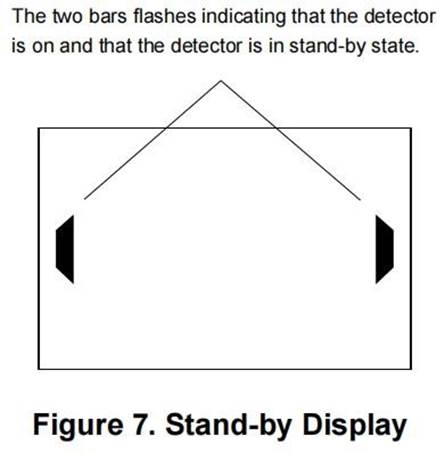

Om de detector in te schakelen, schuift u de aan/uit-schakelaar aan de linkerkant van de bedieningskast naar de "ON" (AAN) positie. De meest linkse indicatiebalk van het detectieniveau en de meest rechtse indicatiebalk van het detectieniveau verschijnen op het display en knipperen vervolgens synchroon om aan te geven dat de detector is ingeschakeld en dat de detector in de stand-by staat staat.

De detector testen in de "ALL METALS" (ALLE METALEN) modus

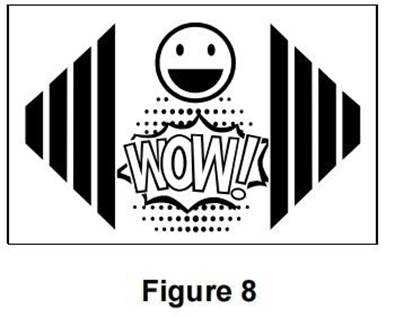

Draai de "ALL METALS/DISC" (ALLE METALEN/DISC) knop tegen de klok in totdat deze klikt. Nu staat de detector in de "ALL METALS" (ALLE METALEN) modus. Verwijs naar Afbeelding 6, beweeg respectievelijk de metalen voorwerpen (de ijzeren spijker en 3 munten) over de zoekspoel op een afstand van 5 cm tot 8 cm. Wanneer een van de metalen voorwerpen over de zoekspoel beweegt, moet de detector piepen en moet het monitorscherm het display in Afbeelding 8 weergeven. Wanneer de detector stopt met geluid maken, moet het monitorscherm snel het stand-by display weergeven (zie Afbeelding 7).
De "ALL METALS" (ALLE METALEN) modus stelt de detector in staat om de maximaal mogelijke detectiediepte te bereiken.

Opmerking:
Tijdens de test moet het metalen voorwerp dat u gebruikt in beweging zijn; anders reageert de detector niet op dit metalen voorwerp.

De detector testen in de "DISCRIMINATION" (DISCRIMINATIE) modus
Opmerking:

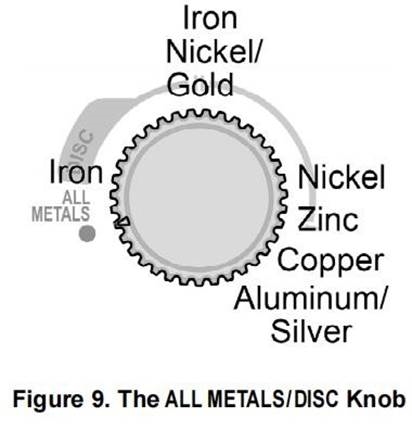

Afbeelding 9 aan de rechterkant toont de knopposities voor enkele vaak voorkomende metalen. Als de "ALL METALS/DISC" (ALLE METALEN/DISC) knop zich in een van deze posities bevindt, wordt het bijbehorende metaal tijdens het scannen genegeerd. De specificaties of beschrijvingen op de afbeelding zijn niet nauwkeurig en zijn uitsluitend bedoeld ter referentie.

Zorg ervoor dat de "ALL METALS/DISC" (ALLE METALEN/DISC) knop in de "ALL METALS" (ALLE METALEN) positie staat en draai de knop vervolgens met de klok mee totdat deze klikt. Nu staat de detector al in de "DISCRIMINATION" (DISCRIMINATIE) modus. In deze modus kunt u de "ALL METALS/DISC" (ALLE METALEN/DISC) knop gebruiken om naar specifieke metalen te zoeken door andere soorten metalen te negeren. In de huidige knopstand, waar de knop net heeft geklikt, reageert de detector op ELK metalen voorwerp en het monitorscherm toont het display in Afbeelding 8 wanneer de detector piept.

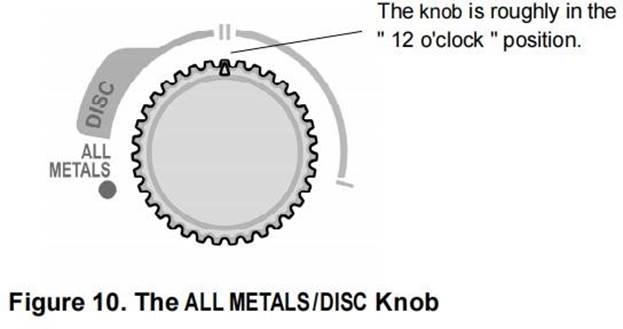

1. Om te voorkomen dat de detector ijzeren metalen detecteert, zet u de "ALL METALS/DISC" (ALLE METALEN/DISC) knop op ongeveer "12 uur". Zie Afbeelding 10.

2. Veeg als test het ijzeren spijkervoorwerp over de zoekspoel op een afstand van ongeveer 5 cm tot 7,5 cm, de detector piept niet en het stand-by display (zie Afbeelding 7) blijft op het monitorscherm staan, maar de andere metalen voorwerpen (de drie munten) zorgen ervoor dat de detector piept en het monitorscherm het display in Afbeelding 8 toont wanneer ze respectievelijk over de zoekspoel worden geveegd.

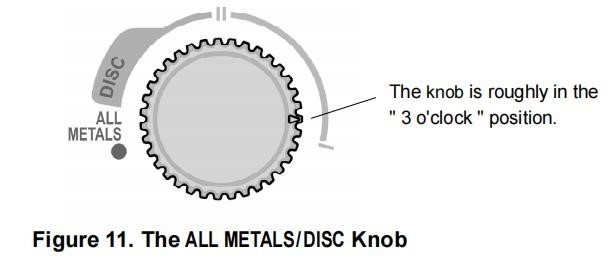

3. Om de metaaldetector nikkelmetalen te laten negeren, zet u de "ALL METALS/DISC" (ALLE METALEN/DISC) knop op ongeveer "3 uur" (zie Afbeelding 11). Veeg de nikkel over de zoekspoel op een afstand van ongeveer 5 cm tot 7,5 cm; de metaaldetector reageert niet op de nikkel of de ijzeren spijker. Maar hij reageert wel op de andere voorwerpen.

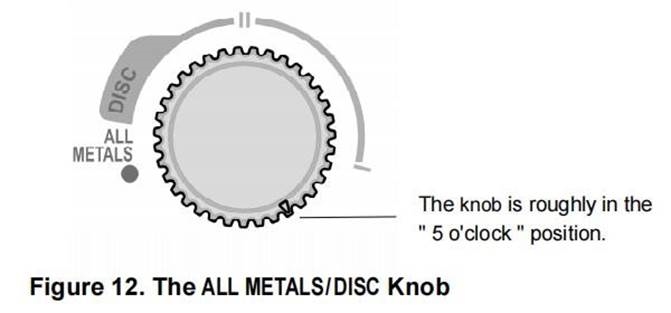

4. Om te voorkomen dat de zinken penny wordt gedetecteerd, zet u de "ALL METALS/DISC" (ALLE METALEN/DISC) knop op ongeveer "5 uur" (zie Afbeelding 12). Tegen die tijd mag alleen het zilveren kwartje van 25 cent worden gedetecteerd.


Opmerking: De discriminatiepositie van aluminium is vergelijkbaar met die van zilver. Dus beide metalen worden tegelijkertijd gedetecteerd. De discriminatiepositie van goud is vergelijkbaar met de nikkelinstelling.
Door de bovenstaande tests kunt u snel de prestaties van de detector leren kennen en weten hoe u de detector moet gebruiken.
Tip: Tijdens de test moet het metalen voorwerp dat u gebruikt in beweging zijn.

METALLIC OBJECT DETECTEREN MET DE DETECTOR
Nadat u alle bovenstaande tests hebt voltooid, kunt u beginnen met het detecteren van metalen voorwerpen.
Schakel de detector in en zet hem in de "ALL METALS" (ALLE METALEN) modus. En wees ver verwijderd van externe storingsbronnen.

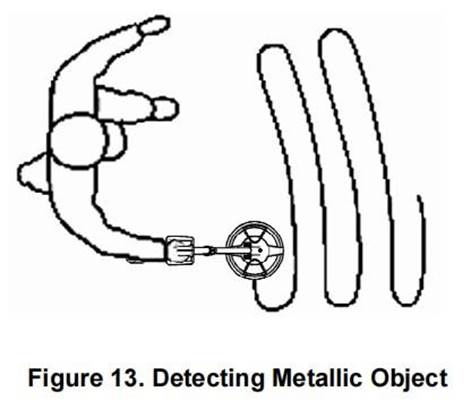

Houd tijdens de detectie de hoogte van de zoekspoel ongeveer 3 cm tot 5 cm boven de grond en te allen tijde parallel aan de grond voor de beste detectieresultaten, loop langzaam terwijl u de zoekspoel langzaam in een rechte lijn van links naar rechts scant.
Wanneer u een metalen voorwerp detecteert, kunt u de "DISCRIMINATION" (DISCRIMINATIE) modus gebruiken om indien nodig verdere identificatie of discriminatie te proberen.
Metaaldetectie is een zorgvuldige, moeilijke klus. Omdat er ijzeren spijkers, metaaloxiden en metaalschroot in de grond kunnen zitten, kan het nodig zijn om de detectie vele malen op dezelfde locatie uit te voeren om een nauwkeurig resultaat te krijgen, vooral in een gebied waar de grond complexe minerale bestanddelen bevat.

Opmerking:

1. Omdat veel factoren (mate van oxidatie van metalen voorwerpen, metaalverontreinigingen in de grond, vochtgehalte van de grond, enz.) de metaaldetectie/-identificatie in de "DISCRIMINATION" (DISCRIMINATIE) modus kunnen beïnvloeden, wordt niet gegarandeerd dat de resultaten van metaalidentificatie/-discriminatie correct zijn.
2. Tijdens de detectie moet de zoekspoel in beweging zijn. Als de zoekspoel stilstaat, kan de detector metaal niet normaal detecteren.
3. De detector kan werken met de oortelefoon (optioneel). Om de oortelefoon te gebruiken, steekt u de stekker van de oortelefoon in de oortelefoonaansluiting op de bedieningskast, de luidspreker in de bedieningskast wordt automatisch uitgeschakeld.

Opmerking:
Gebruik om veiligheidsredenen geen oortelefoons in de buurt van verkeer.
Om gehoorverlies te voorkomen, mag u geen oortelefoons gebruiken als u zich er ongemakkelijk door voelt.

BATTERIJ VERVANGEN

Wanneer de indicator voor een bijna lege batterij "" op het display verschijnt, is de batterij niet vol genoeg en moet deze onmiddellijk worden vervangen.

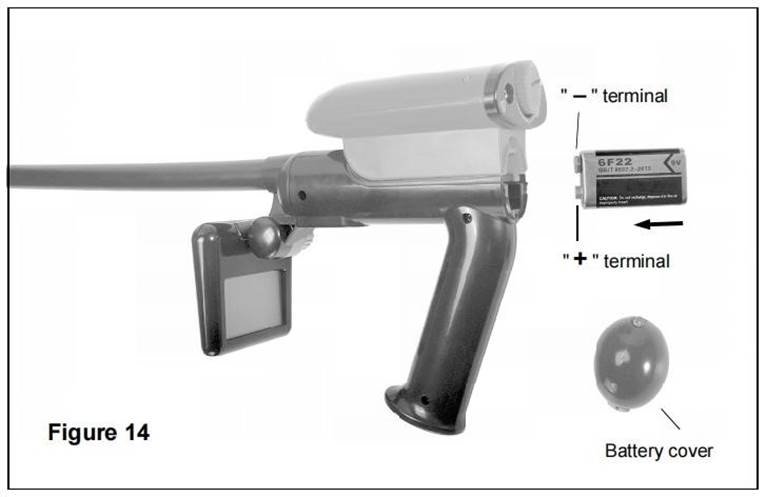

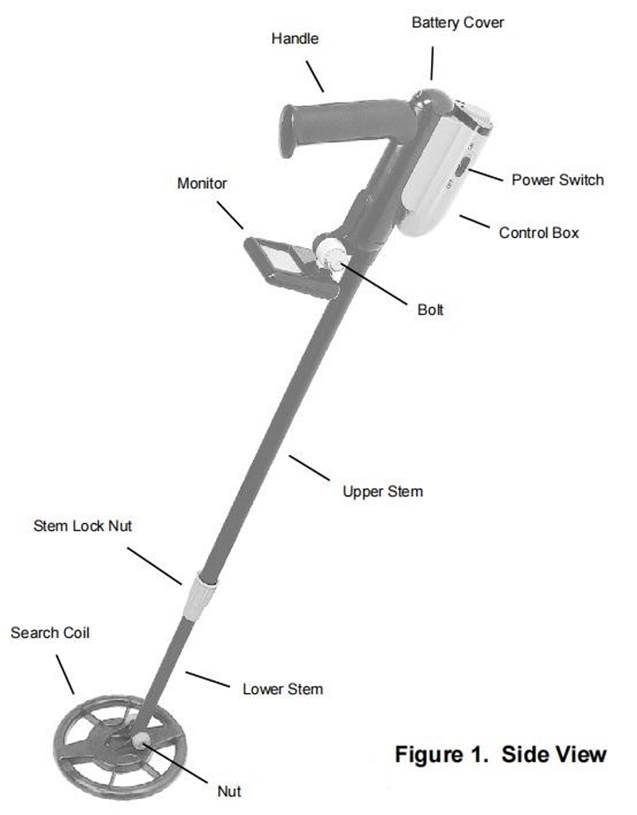

Om de batterij te vervangen, zet u de aan/uit-schakelaar in de "OFF" (UIT) positie om de detector eerst uit te schakelen. Gebruik vervolgens een geschikte schroevendraaier om de schroef op het batterijklepje los te draaien (zie Afbeeldingen 1 en 2) en verwijder vervolgens het batterijklepje. Vervang de oude batterij door een nieuwe van hetzelfde type volgens de polariteitsaanduiding op de binnenwand van het batterijcompartiment en zorg ervoor dat de polariteitsaansluitingen correct zijn (zie Afbeelding 14). Plaats het batterijklepje en de schroef terug.

OPMERKING

1. Om de levensduur van de batterij te verlengen, zet u de aan/uit-schakelaar in de "OFF" (UIT) positie om de detector uit te schakelen wanneer de detector niet in gebruik is.
2. Als de detector niet normaal kan werken, is een mogelijke oorzaak dat de batterij leeg is.
3. Bescherm de stekker van de zoekspoelkabel tegen vocht; anders kan de detector zijn detectievermogen verliezen. Droog de stekker indien nodig.
4. De bedieningskast is niet waterdicht. Bescherm de bedieningskast tegen water en gebruik de detector niet in de regen.
5. Plaats de detector niet in een omgeving met hoge temperaturen.
6. Knip niet aan het circuit van de detector.
7. Trek niet met kracht aan de zoekspoelkabel.
8. Behandel de detector voorzichtig. Stoot, laat de detector niet vallen en misbruik hem niet.
9. Oefen geen overmatige kracht uit bij het draaien aan de knop.

WAARSCHUWING

Elke metaaldetector kan ondergrondse elektriciteitsleidingen, explosieven of andere voorwerpen ontdekken die bij aanraking persoonlijk letsel kunnen veroorzaken. Neem bij het zoeken naar metalen de volgende voorzorgsmaatregelen in acht:

1. Zoek niet in een gebied waar u denkt dat er ondiep begraven ondergrondse elektrische leidingen of buizen kunnen liggen.
2. Vermijd het raken van een leiding waarvan bekend is of waarvan wordt vermoed dat deze elektrische stroom voert.
3. Verstoort geen enkele pijpleiding, vooral niet als deze ontvlambare gassen of vloeistoffen kan bevatten.
4. Wees redelijk voorzichtig bij het graven naar een doel, vooral in gebieden waar u onzeker bent over de ondergrondse omstandigheden.
5. Neem alle nationale, provinciale en lokale wetten in acht tijdens het detecteren.

TECHNISCHE SPECIFICATIE

Bedrijfsstroom: Ongeveer 300mA
Batterij: 9V batterij, 6F22 of equivalent, 1 stuk

ACCESSOIRES

Handleiding: 1 stuk
Handtas: 1 stuk
Graafschep: 1 stuk
Hark: 1 stuk
Batterij: 1 stuk
