VEVOR JH-65A - DEMOLITION JACK Handleiding

BESCHRIJVING VAN DE SYMBOLEN

De symbolen die in deze handleiding worden gebruikt, zijn bedoeld om u te waarschuwen voor mogelijke risico's. Lees de veiligheidssignalen en instructies hieronder volledig door. De waarschuwingen zelf voorkomen de risico's niet en kunnen geen vervanging zijn voor de juiste methoden om ongelukken te vermijden.

Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt op een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbevelingen op te volgen.

Om het risico op letsel te verminderen, moeten gebruikers de handleiding zorgvuldig lezen.
Raadpleeg de betreffende sectie in deze gebruikershandleiding vóór elke handeling.

Draag altijd oogbeschermers, stofmaskers en handschoenen bij het gebruik van dit product.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ervoor zorgen dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit voor het dragen, trekken of loskoppelen van het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) om de stroomvoorziening te beschermen. Het gebruik van een aardlekschakelaar (RCD) vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert en let op wat u doet bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, antislip veiligheidsschoenen, helmen of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten van de machine. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het opladen terwijl het gereedschap aan staat, kan leiden tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Zorg te allen tijde voor een goede houding en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er voorzieningen zijn voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal beter en veiliger werken met de ontworpen snelheid.
2. Gebruik het elektrisch gereedschap niet als het niet kan worden in- en uitgeschakeld. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Het is gevaarlijk voor ongetrainde gebruikers om deze gereedschappen te gebruiken.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen. Breuk en elke andere toestand van de onderdelen kan de werking van het elektrisch gereedschap beïnvloeden. Als het beschadigd is, repareer dan het elektrisch gereedschap voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrisch gereedschap, accessoires, gereedschapsbits enzovoort in overeenstemming met de instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde toepassingen kan leiden tot een gevaarlijke situatie.

Onderhoud

1. Vraag gekwalificeerd onderhoudspersoneel om dezelfde onderdelen te gebruiken om elektrisch gereedschap te repareren en te vervangen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap goed wordt gehandhaafd.
2.
   Als het netsnoer moet worden vervangen, moet het worden vervangen door de fabrikant of zijn vertegenwoordiger om veiligheidsrisico's te vermijden.

VEILIGHEIDSWAARSCHUWINGEN HAMER

Draag gehoorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
Gebruik de extra handgreep(pen) als deze bij het gereedschap worden geleverd. Verlies van controle kan persoonlijk letsel veroorzaken.
Houd elektrisch gereedschap vast aan het geïsoleerde grijpoppervlak bij het uitvoeren van een handeling waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Contact van het snijaccessoire met een stroomvoerende draad kan blootliggende metalen delen van het elektrisch gereedschap onder spanning zetten en de bediener een elektrische schok geven.
Draag een stofmasker.

Sommige stof van machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Enkele voorbeelden van deze chemicaliën zijn:

• lood uit loodhoudende verven,
• kristallijn silica uit bakstenen, cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico van deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren

BEOOGD GEBRUIK

Dit gereedschap is uitsluitend bedoeld voor zware beitelwerkzaamheden in beton, baksteen en steen zonder beperking van de afmetingen van het te bewerken stuk.

TECHNISCHE SPECIFICATIE

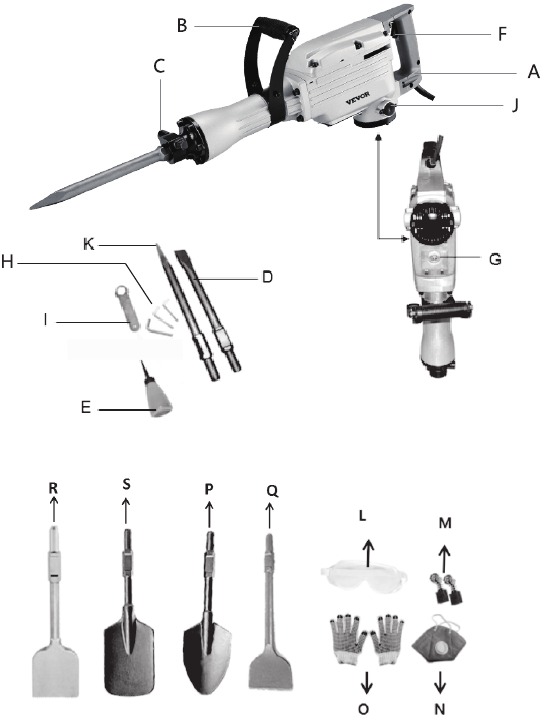

LIJST VAN BELANGRIJKSTE ONDERDELEN

Note: De bovenstaande accessoires zijn slechts ter demonstratie, gebruik de onderdelen volgens het daadwerkelijke object dat u heeft ontvangen!

1. Non-slip handle (Antislip handgreep)
2. Auxiliary handle (Extra handgreep)
3. Chisel lock (Beitelvergrendeling)
4. Flat bit(Platte beitel)
5. Oil bottle (empty) (Olie fles (leeg))
6. On/Off switch (Aan/Uit schakelaar)
7. Viewable oil filling port (Zichtbare olievulopening)
8. Hexagon wrench (Zeskant sleutel)
9. Wrench (Moersleutel)
10. Carbon brush cover (Koolborstel deksel)
11. Point bit (Puntbeitel)
12. Goggles (Veiligheidsbril)
13. Carbon brush (Koolborstel)
14. Face mask (Gelaatsmasker)
15. Gloves (Handschoenen)
16. Clay spade (Kleispa)
17. Scraping bit (100mm wide) (Schraapbeitel (100mm breed))
18. Scraping bit (Schraapbeitel)
19. Shovel bit
    Accessoires (2-delige set)
    Accessoires (4-delige set)
    Accessoires (6-delige set)
    D+E+H+I+K+L+M+N+O
    D+E+H+I+K+L+M+N+O+P+Q
    D+E+H+I+K+L+M+N+O+P+Q+R+S

WERKING

Voor gebruik

Koppel de stroomtoevoer los voordat u accessoires monteert, vervangt en afstelt om onbedoeld opstarten te voorkomen.
Zorg ervoor dat u de spanning van de stroomtoevoer controleert voor gebruik.
Verwijder al het verpakkingsmateriaal en losse onderdelen van de units.
Controleer de accessoires voor gebruik. Het moet passen bij de machine en uw doel.

Extra Handgreep

De machine mag alleen met beide handgrepen worden gebruikt.
Gebruik een extra handgreep niet meer als deze beschadigd is.

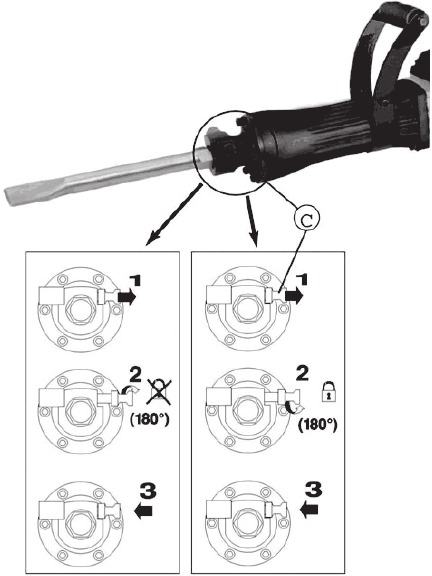

Beitel plaatsen en verwijderen

Accessoires kunnen heet zijn na gebruik. Raak de punt van het accessoire niet met de hand aan!
Gebruik altijd beschermende handschoenen om het accessoire te verwijderen.

De beitel wordt vergrendeld door de beitelvergrendeling (C). Om de beitel te plaatsen en te verwijderen, volgt u de onderstaande stappen:

Om te monteren:

1. Trek de beitelvergrendeling (C) eruit en draai deze vervolgens 1800 met de klok mee.
2. Plaats een nieuwe beitel in de boorkop.
3. Draai de beitelvergrendeling tegen de klok in en laat deze vervolgens los, de pin vergrendelt de beitel automatisch.

Om te verwijderen:

1. Trek de beitelvergrendeling (C) eruit en draai deze vervolgens 1800 met de klok mee.
2. Verwijder de oude beitel door deze er direct uit te trekken.

Aan/Uit schakelaar

Gebruik de On/Off (Aan/Uit) schakelaar om de machine te starten en houd deze ingedrukt voor continu gebruik.
Om de machine uit te schakelen, laat u de On/Off (Aan/Uit) schakelaar los

Oefen niet te veel druk uit op de machine.
Het beitelmechanisme wordt geactiveerd door lichte druk uit te oefenen op het gereedschap wanneer de boorbits in contact komen met het werkstuk.
Het beste snij-effect kan worden bereikt door lichte druk uit te oefenen op het gereedschap dat de automatische koppeling inschakelt.

Vervangen van koolborstels

De koolborstels zijn verbruiksartikelen. Ze slijten tijdens gebruik.

De koolborstels moeten regelmatig worden vervangen. Om het elektrische circuit niet te beschadigen, moeten beide koolborstels tegelijkertijd worden vervangen.

Het vervangen van de koolborstels mag alleen worden gedaan door een geautoriseerde service.
De machine mag alleen met beide borstels worden gebruikt!

TOEPASSINGSADVIES

Zorg ervoor dat u de extra handgreep gebruikt die bij dit gereedschap is geleverd. Een goed gecontroleerde machine kan de werkprecisie aanzienlijk verhogen.

ONDERHOUD

Haal de stekker uit het stopcontact voor onderhoud.
Houd de ventilatieopeningen vrij en reinig het product regelmatig.
Als er tijdens het gebruik een uitzondering optreedt, schakel dan de stroom uit en trek de stekker uit het stopcontact.
Inspecteer en repareer het gereedschap voordat u het opnieuw gebruikt.

Reparatie van het gereedschap mag alleen worden uitgevoerd door gekwalificeerde reparatietechnici.
Reparatie of onderhoud door ongeschoold personeel kan leiden tot een risico op letsel.

Alleen dezelfde reserveonderdelen mogen worden gebruikt voor reparatie.

Verzorging en reiniging

Reinig de behuizing alleen met een vochtige doek. Gebruik geen oplosmiddelen! Daarna grondig drogen.

Als de omgevingstemperatuur laag is of het gereedschap lange tijd niet is gebruikt, schakel het gereedschap dan in om het gedurende een bepaalde tijd onbelast voor te verwarmen. Hierdoor kan het smeermiddel circuleren. Boren is moeilijk zonder voldoende opwarming.

Gereedschap smering

DE MACHINE WORDT GELEVERD MET OLIE WANNEER U DE NIEUWE MACHINE KRIJGT!

De nieuwe machine kan 20-30 uur draaien.

Het Oil (Olie) niveau geeft de olietoestand aan. Elke keer 20-30 g olie toevoegen, kan de machine 20-30 uur laten draaien.
De helft van de olie die in het olievenster wordt weergegeven, geeft aan dat de machine met olie is gevuld en dat gebruikers het olievenster dagelijks moeten controleren. Te veel olie toevoegen zorgt ervoor dat de machine niet werkt. Als u te veel olie toevoegt, giet deze er dan uit.

De gebruiker moet de resterende olie regelmatig controleren en indien nodig bijvullen volgens de instructies.

Het wordt aanbevolen om gereedschap opnieuw te smeren na elke keer dat u de borstels vervangt.

Type olie: Het wordt aanbevolen om gereedschap te smeren met hydraulische olie type ISOVG46.

Stuur het gereedschap naar een servicecentrum voor smering. Als de omstandigheden het echter toelaten om deze handeling zelf uit te voeren, gaat u als volgt te werk:

1. Laat het gereedschap een paar minuten draaien om het op te warmen.
2. Schakel het gereedschap uit en trek de stekker uit het stopcontact.
3. Gebruik de moersleutel (|) om de poort (G) los te schroeven en pas op dat u de afdichtingen niet verliest of beschadigt.
4. Vul de olietank.
5. Plaats de afdekking terug op de behuizing en zet deze vast.

OPSLAG

Bewaar de machine, de bedieningsinstructies en de accessoires indien nodig in de originele verpakking. Op deze manier heeft u altijd alle informatie en onderdelen klaar. Verpak de apparatuur op de juiste manier of gebruik de originele verpakking om transportschade te voorkomen.

Bewaar de machine altijd op een droge plaats.

Bewaar de machine niet op een plaats met een hogere temperatuur, omdat de olie in de behuizing kan lekken. Nadat de machine is gebruikt, moet deze plat worden opgeslagen. Niet in verticale richting opslaan.

PROBLEEMOPLOSSINGSINSTRUCTIES
