Metabo KHE 3250, KHE 3251 - Hamerhandleiding

Voorgeschreven gebruik

Met de juiste accessoires is de machine geschikt voor werkzaamheden met hamerboren en beitels in beton, steen en soortgelijke materialen, en met kernboren in tegels en soortgelijke materialen, evenals voor boren zonder slag in metaal, hout enz. en voor het indraaien van schroeven.

De gebruiker is zelf verantwoordelijk voor schade veroorzaakt door onjuist gebruik.

Algemeen aanvaarde voorschriften ter voorkoming van ongevallen en de bijgevoegde veiligheidsinformatie moeten in acht worden genomen.

Algemene veiligheidsinstructies

Voor uw eigen bescherming en voor de bescherming van uw elektrische gereedschap, let op alle delen van de tekst die zijn gemarkeerd met dit symbool!

Het lezen van de bedieningsinstructies vermindert het risico op letsel.

Lees alle veiligheidswaarschuwingen en -instructies. Het niet opvolgen van alle veiligheidswaarschuwingen en -instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en informatie voor toekomstig gebruik.
Geef uw elektrische gereedschap alleen samen met deze documenten door.

Speciale veiligheidsinstructies

Draag oorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

Gebruik de extra handgreep die bij het gereedschap wordt geleverd. Verlies van controle kan leiden tot persoonlijk letsel.

Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Contact van het snijaccessoire met een "onder spanning staande" draad kan blootliggende metalen delen van het elektrische gereedschap "onder spanning" zetten en kan de bediener een elektrische schok geven.

Werk alleen met de extra handgreep correct geïnstalleerd.

Houd de machine altijd met beide handen vast met behulp van de meegeleverde handgrepen, sta stevig en concentreer u.

Stof van materiaal zoals verf die lood bevat, sommige houtsoorten, mineralen en metaal kan schadelijk zijn. Contact met of inademing van het stof kan allergische reacties en/of luchtwegaandoeningen veroorzaken bij de bediener of omstanders.
Bepaalde soorten stof worden geclassificeerd als kankerverwekkend, zoals eiken- en beukenhoutstof, vooral in combinatie met additieven voor houtconditionering (chromaat, houtbeschermingsmiddel). Materiaal dat asbest bevat, mag alleen door specialisten worden behandeld.

• Waar het gebruik van een stofafzuigapparaat mogelijk is, moet dit worden gebruikt.
• De werkplek moet goed geventileerd zijn.
• Het gebruik van een stofmasker van filterklasse P2 wordt aanbevolen.

Volg de nationale vereisten voor de materialen waarmee u wilt werken.

Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, beschermende handschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.

Zorg ervoor dat de plek waar u wilt werken vrij is van stroomkabels, gasleidingen of waterleidingen (bijv. met behulp van een metaaldetector).

Als de veiligheidskoppeling reageert, schakel de machine dan onmiddellijk uit.

Raak het draaiende gereedschap niet aan!

Zet het werkstuk vast tegen wegglijden, bijv. met behulp van klemvoorzieningen.

Verwijder spaanders en soortgelijk materiaal alleen wanneer de machine stilstaat.

Voorzichtigheid bij hard schroeven (indraaien van schroeven met een metrische of Engelse draad in staal)! De kop van de schroef kan afbreken of er kunnen hoge herstellende momenten op de handgreep ontstaan.

Trek de stekker uit het stopcontact voordat er aanpassingen of onderhoud worden uitgevoerd.

Veiligheidskoppeling: Als het gereedschap vastloopt of blijft haken, wordt de stroomtoevoer naar de motor beperkt. Vanwege de sterke kracht die kan ontstaan, houd de machine altijd met beide handen vast met behulp van de meegeleverde handgrepen, sta stevig en concentreer u.

Een beschadigde of gebarsten extra handgreep moet worden vervangen. Gebruik nooit een machine met een defecte extra handgreep.

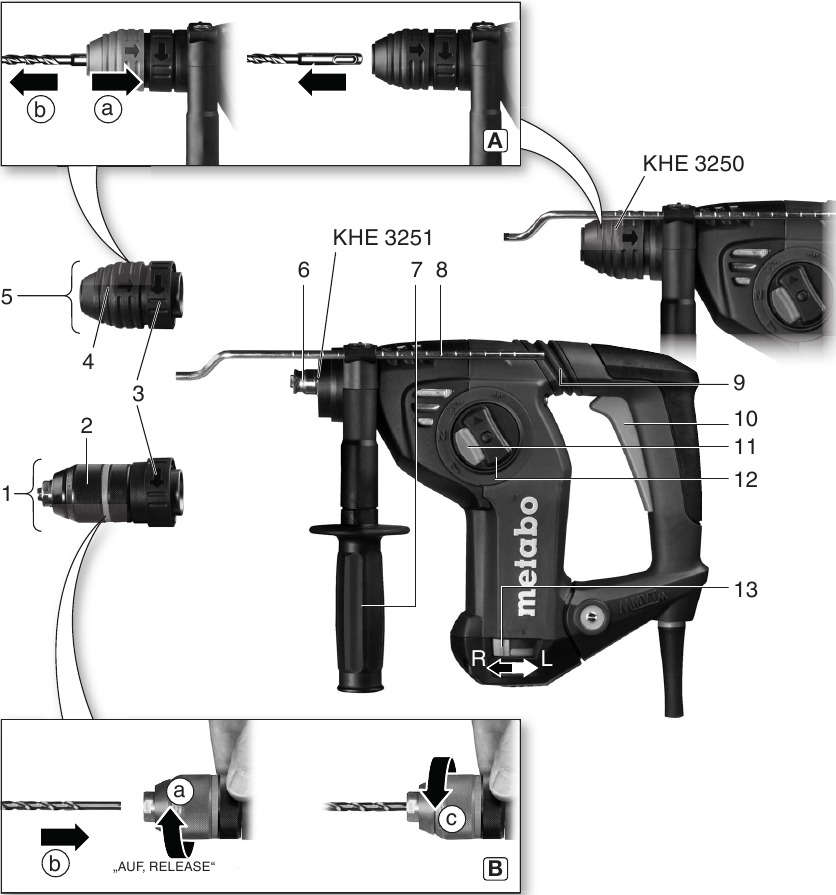

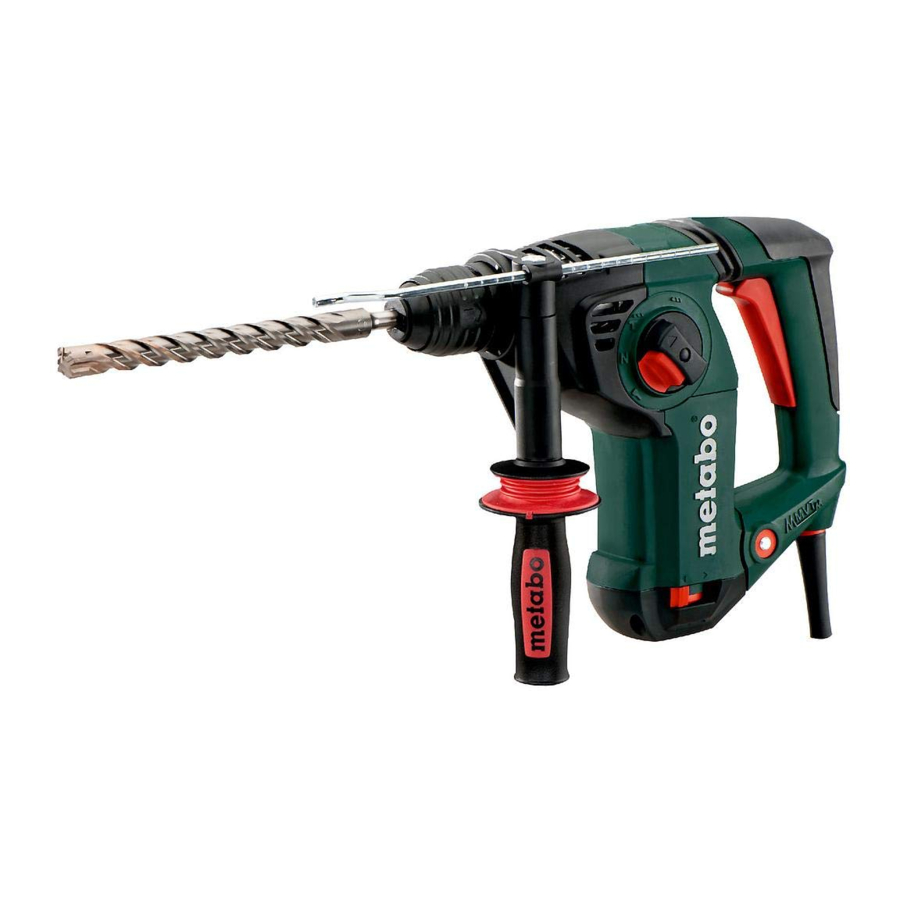

Overzicht

1. Snelspanboorhouder *
2. Snelspanboorhouderhuls *
3. Boorhoudervergrendeling*
4. Gereedschapsvergrendeling
5. SDS-boorhouder
6. Spindel *
7. Extra handgreep
8. Diepteaanslag
9. Metabo VibraTech (MVT)
10. Schakelaar
11. Vergrendeling
12. Schakelknop (voor het wijzigen van de bedrijfsmodus)
13. Draairichtingkeuzeschakelaar

* afhankelijk van het model

Eerste gebruik

Controleer voordat u het apparaat aansluit of de nominale netspanning en netfrequentie, zoals aangegeven op het typeplaatje, overeenkomen met uw stroomvoorziening.

Installeer altijd een aardlekschakelaar met een maximale uitschakelstroom van 30 mA stroomopwaarts.

Montage van de extra handgreep

Gebruik om veiligheidsredenen altijd de meegeleverde extra handgreep.

Open de klemring door de extra handgreep (7) tegen de klok in te draaien. Schuif de extra handgreep op de kraag van de machine. Plaats de diepteaanslag (8). Draai de extra handgreep stevig vast in de hoek die nodig is voor de toepassing.

Gebruik

Diepteaanslag instellen

Maak de extra handgreep (7) los. Stel de diepteaanslag (8) in op de gewenste boordiepte en draai de extra handgreep weer vast (7).

In- en uitschakelen

Om de machine te starten, drukt u op de schakelaar (10). De snelheid kan worden gewijzigd bij de schakelaar.

Laat de schakelaar (10) los om uit te schakelen.

Bedrijfsmodus selecteren

Druk op (11) de vergrendeling en draai aan het duimwiel (12).

Boren

Hamerboren (alleen instellen bij gebruik van (5) SDS-boorhouder)

De beitelpositie instellen
Draai met deze instelling de beitel in de gewenste positie. Selecteer vervolgens "Beitelen" om de beitel vast te zetten en te voorkomen dat deze verdraait.

Beitelen
(alleen instellen bij gebruik van SDS-boorhouder (5))

Wanneer een beitel is gemonteerd, bedien de machine dan alleen in de beitelmodus .

Vermijd hefboomwerking met de machine wanneer een beitel is gemonteerd.

De beitelpositie aanpassen

• Plaats de beitel.
• Draai de schakelknop (12) naar positie .
• Draai de beitel in de gewenste positie.
• Draai de schakelknop (12) naar positie .
• Draai de beitel totdat deze vastklikt.

Wanneer een beitel is gemonteerd, bedien de machine dan alleen in de beitelmodus .

De draairichting selecteren

Activeer de draairichtingkeuzeschakelaar (13) niet, tenzij de motor volledig tot stilstand is gekomen.

De draairichting selecteren:
R = Rechtsom (voor boren, hamerboren, beitelen, schroeven indraaien)
L = Linksom (voor schroeven uitdraaien)

De boorhouder vervangen (niet van toepassing op KHE 3250)

Zorg er bij het vervangen van boorhouders voor dat de spindel schoon is. (6) Breng een lichte vetlaag aan op de spindel. (Speciaal vet: bestelnummer: 6.31800)

Bevestig alleen de meegeleverde Metabo-boorhouder.

De boorhouder verwijderen:

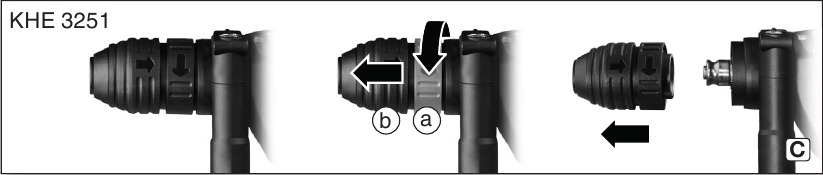

Zie afb. C.

• Draai de boorhoudervergrendeling (3) zo ver mogelijk (a) in de richting die wordt aangegeven door de pijl, en verwijder de boorhouder (b).

De boorhouder vervangen:

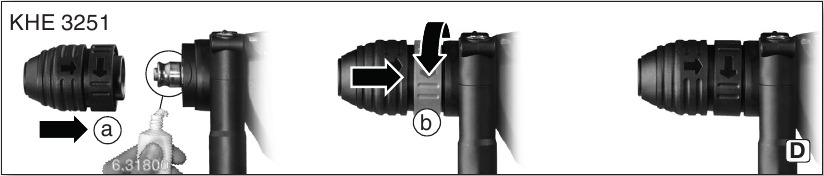

Zie afb. D.

• Plaats de boorhouder op de spindel (6) (a).
• Draai de boorhoudervergrendeling (3) in de richting die wordt aangegeven door de pijl (b) totdat de boorhouder volledig op de spindel schuift. Laat vervolgens de boorhoudervergrendeling los.
• Controleer of de boorhouder goed vastzit.

Opmerking: Om te voorkomen dat de spindel draait terwijl de boorhouders worden vervangen, zet u de schakelknop (12) in de beitelmodus.

Gereedschap wisselen met SDS-boorhouder

Reinig voor montage de gereedschapsschacht en breng speciaal vet aan (accessoires bestelnummer 6.31800)! Gebruik alleen SDS-Plus gereedschap.

Gereedschap plaatsen:

• Draai het gereedschap en plaats het totdat het vastklikt. Het gereedschap wordt automatisch vergrendeld.

Het gereedschap verwijderen:

Zie afb. A.

• Trek de gereedschapsvergrendeling (4) naar achteren in de richting die wordt aangegeven door de pijl (a) en verwijder het gereedschap (b).

Gereedschap wisselen met snelspanboorhouder (niet van toepassing op KHE 3250)

Gebruik de snelspanboorhouder bij boren zonder slag in metaal, hout enz. en bij het indraaien van schroeven.

Zet het gereedschap vast (zie afb. B):
Draai de huls (2) in de richting van "AUF, RELEASE" (a). Plaats het gereedschap zo diep mogelijk (b) en draai de huls in de tegenovergestelde richting, totdat een waarneembare mechanische weerstand is overwonnen (c).

De boorhouder is nog niet volledig vastgedraaid! Blijf de huls draaien (deze moet "klikken" tijdens het draaien) totdat deze niet verder kan worden gedraaid - pas nu is het gereedschap veilig vastgeklemd.

Bij een zachte gereedschapsschacht kan na korte tijd opnieuw aandraaien nodig zijn.

Opmerking: Het knarsende geluid dat te horen is nadat de boorkop is geopend, is puur functioneel; het wordt gestopt door de huls in de tegenovergestelde richting te draaien.

Bij een zachte gereedschapsschacht kan na korte tijd opnieuw aandraaien nodig zijn.

Als de boorhouder zeer stevig is vastgedraaid: Trek de stekker uit het stopcontact. Houd de boorkop vast met een steeksleutel op de vlakken op de kop en draai de huls (2) krachtig in de richting van "AUF, RELEASE".

Metabo VibraTech (MVT)

Voor verminderde trillingen en minder belasting van de handen.

Oefen altijd een matige hoeveelheid druk uit op de handgreep bij het omlaag duwen van de machine en forceer niet. Trillingen worden het meest effectief verminderd in de centrale positie (9).

Onderhoud, reiniging

Ventilatiesleuven:
Reinig de ventilatiesleuven op de machine af en toe.

KHE 3251:

• Houd despindel (6) altijd schoon en breng een lichte vetlaag aan. (Speciaal vet: bestelnummer: 6.31800)
• Snelspanboorhouder (1) reinigen:
  Houd na langdurig gebruik de boorhouder verticaal, met de opening naar beneden gericht, en sluit en open hem meerdere keren volledig. Het verzamelde stof valt uit de opening. Het wordt aanbevolen om met regelmatige tussenpozen reinigingsspray aan te brengen op de kaken en kaakopeningen.

Accessoires

Gebruik alleen originele Metabo-accessoires.

Gebruik alleen accessoires die voldoen aan de vereisten en specificaties die in deze bedieningsinstructies worden vermeld.

Zie www.metabo.com of de accessoirescatalogus voor een volledig assortiment accessoires.

Reparaties

Reparaties aan elektrisch gereedschap mogen ALLEEN worden uitgevoerd door gekwalificeerde elektriciens!

Als u Metabo elektrisch gereedschap heeft dat gerepareerd moet worden, neem dan contact op met uw Metabo servicecentrum. Zie www.metabo.com voor adressen.

U kunt reserveonderdelenlijsten downloaden van www.metabo.com.

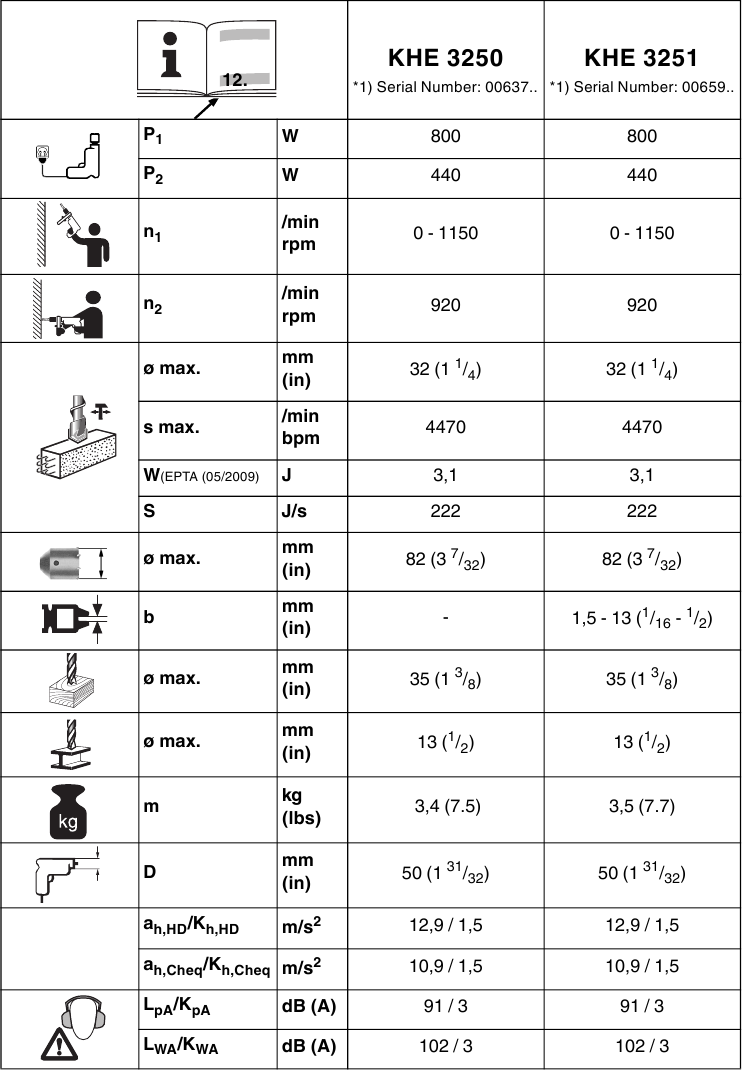

Technische specificaties

Uitleg van details. Wijzigingen voorbehouden die de technische vooruitgang dienen.

P₁ = Nominaal ingangsvermogen
P₂ = Uitgangsvermogen
n₁ = Nullastsnelheid
n₂ = Belastingssnelheid
ø_max = Maximale boordiameter
s_max = Maximaal aantal slagen
W = Enkele slagkracht
S = Slagprestatie
b = Boorhouder opspanbereik
m = Gewicht zonder netsnoer
D = Kraagdiameter

Gemeten waarden bepaald in overeenstemming met EN 60745.

Machine in beschermingsklasse II

~ Wisselstroom

De vermelde technische specificaties zijn onderhevig aan toleranties (in overeenstemming met de relevante geldige normen).

Emissiewaarden

Met behulp van deze waarden kunt u de emissies van dit elektrische gereedschap inschatten en deze vergelijken met de waarden die door andere elektrische gereedschappen worden uitgestoten. De werkelijke waarden kunnen hoger of lager zijn, afhankelijk van de specifieke toepassing en de staat van het gereedschap of elektrische gereedschap. Bij het schatten van de waarden moet u ook werkonderbrekingen en perioden van weinig gebruik meenemen. Specificeer op basis van de geschatte emissiewaarden beschermende maatregelen voor de gebruiker - bijvoorbeeld eventuele organisatorische maatregelen die moeten worden getroffen.

Trilling totale waarde (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745:

a_{h, HD} = Trillingsemissiewaarde (hamerboren in beton)
a_{h, Cheq} = Trillingsemissiewaarde (beitelen)
K_{h, HD/Cheq} = Onzekerheid (trilling)

Typische A-effectieve waargenomen geluidsniveaus:
L_pA = Geluidsdrukniveau
L_WA = Akoestisch vermogensniveau
K_pA, K_WA= Onzekerheid

Tijdens bedrijf kan het geluidsniveau hoger zijn dan 80 dB(A).

Draag oorbeschermers!
