HILTI Nuron NPR 32-22 - Handleiding pijpprestool

Informatie over de documentatie

Over deze documentatie

• Lees deze documentatie vóór de eerste ingebruikname of het eerste gebruik. Dit is een voorwaarde voor een veilige, probleemloze bediening en gebruik van het product.
• Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.
• Bewaar de bedieningsinstructies altijd bij het product en zorg ervoor dat de bedieningsinstructies bij het product zijn wanneer het aan andere personen wordt gegeven.

Verklaring van symbolen

Waarschuwingen

Waarschuwingen waarschuwen personen voor gevaren die zich voordoen bij het hanteren of gebruiken van het product. De volgende signaalwoorden worden gebruikt:

GEVAAR !

• Vestigt de aandacht op een dreigend gevaar dat zal leiden tot ernstig persoonlijk letsel of de dood.

WAARSCHUWING !

• Vestigt de aandacht op een potentieel dreigend gevaar dat kan leiden tot ernstig letsel of de dood.

VOORZICHTIG !

• Vestigt de aandacht op een potentieel gevaarlijke situatie die kan leiden tot persoonlijk letsel of schade aan de apparatuur of andere eigendommen.

Symbolen in de bedieningsinstructies

De volgende symbolen worden gebruikt in deze bedieningsinstructies:

	Instructies voor gebruik en andere nuttige informatie
	Hilti Li-ion-accu
	Hilti lader

Symbolen in illustraties

De volgende symbolen worden gebruikt in illustraties:

	Deze getallen verwijzen naar de illustraties aan het begin van deze bedieningsinstructies.
3	De nummering weerspiegelt de volgorde van de bewerkingen die in de illustraties worden weergegeven en kan afwijken van de stappen die in de tekst worden beschreven.
	Artikelreferentienummers worden gebruikt in de overzichtsillustratie en verwijzen naar de nummers die worden gebruikt in de legenda in het gedeelte productoverzicht.
	Deze tekens zijn bedoeld om uw aandacht specifiek te vestigen op bepaalde punten bij het hanteren van het product.

Symbolen op het product

De volgende symbolen kunnen op het product worden gebruikt:

	Risico op beknellingsletsel!
	Het product ondersteunt draadloze gegevensoverdracht die compatibel is met iOS- en Android-platforms.
	Gelijkstroom (DC)
	Gebruikte Hilti Li-ion-accutypeserie. Neem de informatie in het hoofdstuk Beoogd gebruik in acht.
	Li-ion-accu
	Gebruik de accu nooit als slagwerktuig.
	Laat de accu niet vallen. Gebruik nooit een accu die is blootgesteld aan een schok of op een andere manier is beschadigd.

Productinformatie

Hilti producten zijn ontworpen voor professionele gebruikers en alleen getraind, bevoegd personeel mag de producten bedienen, onderhouden en repareren. Dit personeel moet specifiek worden geïnformeerd over de mogelijke gevaren. Het product en de bijbehorende apparatuur kunnen gevaar opleveren indien ze onjuist worden gebruikt door ongetraind personeel of indien ze niet worden gebruikt in overeenstemming met het beoogde gebruik.
De typeaanduiding en het serienummer staan op het typeplaatje.

• Noteer het serienummer in de onderstaande tabel. U moet de productgegevens vermelden wanneer u contact opneemt met de Hilti Service of uw lokale Hilti organisatie om naar het product te informeren.

Veiligheid

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet (met snoer) aangedreven elektrisch gereedschap of door een accu aangedreven (snoerloos) elektrisch gereedschap.

Veiligheid van de werkplek

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden lokken ongelukken uit.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in de stroombron steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, lokt ongelukken uit.
• Verwijder een stelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen terechtkomen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrische gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap bij beschadiging repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en bediening van het gereedschap in onverwachte situaties onmogelijk.

Gebruik en onderhoud van accugereedschap

• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor één type accupack, kan brandgevaar opleveren bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan een risico op letsel en brand veroorzaken.
•
  Wanneer de accupack niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
•
  Onder ongunstige omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accupack of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

Service

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur met uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Aanvullende veiligheidsinstructies voor het apparaat

Persoonlijke veiligheid

• Neem de landspecifieke normen en veiligheidsinstructies in acht voor de bediening van perstools en alle werkzaamheden aan, met of in de buurt van elektrisch actieve apparatuur en leidingen.
• Personen die in de buurt van actieve leidingen werken, moeten regelmatig instructie en training krijgen.
• Gebruik de perstool alleen als deze zich in technisch onberispelijke staat bevindt.
• Wijzig of manipuleer het product of de accessoires nooit op enigerlei wijze.
•
  Houd de ventilatieopeningen te allen tijde vrij. Risico op brandwonden door geblokkeerde ventilatieopeningen.
• Als u merkt dat er olie ontsnapt, stop dan met het werken met het gereedschap en raadpleeg de Hilti Service. Verwijder de gelekte olie onmiddellijk.
• Controleer of de borgpen helemaal naar binnen is geduwd en veilig is vastgezet.
• Zorg er tijdens het persen voor dat u uw handen en vingers goed uit de buurt van de perskop houdt.
• Schakel het product pas in nadat u het in de werkpositie hebt gebracht.
• Wacht tot het product volledig tot stilstand is gekomen voordat u het neerlegt.
• Houd de perstool altijd stevig met beide handen vast aan de daarvoor bestemde handgrepen.
• Bevestig geen riemhaak aan dit elektrische gereedschap.
• Risico op letsel door vallend gereedschap en/of accessoires. Controleer voor aanvang van de werkzaamheden of de accu en de geïnstalleerde accessoires goed vastzitten.
• Kijk niet rechtstreeks in de lichtbron (LED) van het product en richt de bundel niet op het gezicht van andere personen. Risico op verblinding of oogschade.
• Houd de bevestigingsriem en de vanglijn schoon en droog.
• Voer nooit perswerkzaamheden uit aan onderdelen van een gasvoorzieningsnetwerk, tenzij uitdrukkelijke goedkeuring is verleend door de systeemleverancier of het gebruik van deze perstool in combinatie met speciaal geteste en goedgekeurde fittingen.
• Test na het persen het leidingsysteem op druk om er zeker van te zijn dat het lekvrij is (bijvoorbeeld als gevolg van misbruik van het gereedschap).

Elektrische veiligheid

• Voordat de perstool wordt gebruikt, moeten alle actieve kabels en andere apparatuur die elektrische spanning voeren binnen het gebied waarin de gebruiker werkt, worden uitgeschakeld. Als dit niet mogelijk is, moeten de overeenkomstige veiligheidsmaatregelen voor het werken in de buurt van actieve kabels of apparatuur worden geïmplementeerd en nageleefd.
• Controleer voor aanvang van de werkzaamheden het werkgebied op verborgen elektrische kabels of gas- en waterleidingen. Externe metalen onderdelen van het product kunnen u een elektrische schok geven of een explosie veroorzaken als u per ongeluk een elektrische kabel of een gas- of waterleiding beschadigt.
• Pers geen actieve onderdelen, d.w.z. onderdelen die elektrische spanning voeren. De perstool moet worden beschouwd als niet-geïsoleerd en moet daarom worden gebruikt in combinatie met persoonlijke beschermingsmiddelen (beschermende handschoenen, veiligheidsschoeisel, beschermende kleding, enz.) van een type dat geschikt is om bescherming te bieden aan uzelf en andere personen in de buurt.

Gebruik en onderhoud van elektrisch gereedschap

• Schakel na ca. 50 opeenvolgende persbewerkingen de perstool uit en laat deze ongeveer 15 minuten afkoelen. Oververhitting kan leiden tot schade aan de perstool.
• Bewaar de perstool op een droge plaats die ontoegankelijk is voor kinderen en onbevoegden.
• Hilti adviseert om de perstool na 15.000 persbewerkingen door de Hilti Service te laten reviseren.
• Controleer voor aanvang van de werkzaamheden de perstool, de persbekken (NPR PS) of, indien van toepassing, de persringen (NPR PR) in overeenstemming met de instructies. Onvoldoende geteste perstools, bekken of ringen kunnen leiden tot ondermaatse persingen en vormen een potentieel veiligheidsrisico voor de bediener.
• Zorg ervoor dat er geen vreemde voorwerpen (bijv. pleister, gruisdeeltjes, metaalresten, enz.) in de persbekken zitten en dat er geen onderdelen beschadigd zijn. Gebruik geen beschadigde of vervormde persbekken meer!

Accugebruik en -onderhoud

•
  Neem de volgende veiligheidsinstructies in acht voor de veilige hantering en het veilige gebruik van Li-ion accu's. Het niet naleven hiervan kan leiden tot huidirritatie, ernstig corrosief letsel, chemische brandwonden, brand en/of explosie.
• Gebruik alleen accu's die in perfecte staat verkeren.
• Behandel accu's met zorg om schade te voorkomen en lekkage van vloeistoffen te voorkomen die extreem schadelijk zijn voor de gezondheid!
• Wijzig of manipuleer accu's onder geen enkele omstandigheid!
• Demonteer, plet of verbrand accu's niet en stel ze niet bloot aan temperaturen boven 80 °C (176 °F).
• Gebruik of laad nooit een accu op die is blootgesteld aan een impact of op een andere manier is beschadigd. Controleer uw accu's regelmatig op tekenen van schade.
• Gebruik nooit gerecyclede of gerepareerde accu's.
• Gebruik de accu of een op een accu werkend elektrisch gereedschap nooit als slagwerktuig.
• Stel accu's nooit bloot aan directe zonnestralen, verhoogde temperaturen, vonken of open vuur. Dit kan leiden tot explosies.
• Raak de accupolen niet aan met uw vingers, gereedschap, sieraden of andere elektrisch geleidende voorwerpen. Dit kan de accu beschadigen en ook materiële schade en persoonlijk letsel veroorzaken.
•
  Houd accu's uit de buurt van regen, vocht en vloeistoffen. Binnendringend vocht kan kortsluiting, elektrische schokken, brandwonden, brand en explosies veroorzaken.
• Gebruik alleen laders en elektrisch gereedschap die zijn goedgekeurd voor het specifieke accutype. Lees en volg de relevante bedieningsinstructies.
• Gebruik of bewaar de accu niet in een explosieve omgeving.
• Als de accu te heet is om aan te raken, kan deze defect zijn. Plaats de accu op een plaats waar deze duidelijk zichtbaar is en waar geen brandgevaar is, op voldoende afstand van ontvlambare materialen. Laat de accu afkoelen. Als hij na een uur nog steeds te heet is om aan te raken, is de accu defect. Raadpleeg de Hilti Service of lees het document "Instructies over veiligheid en gebruik voor Hilti Li-ion accu's".

Neem de speciale richtlijnen in acht die van toepassing zijn op het transport, de opslag en het gebruik van lithium-ion accu's.
Lees de instructies over de veiligheid en het gebruik van Hilti Li-ion accu's die u aan het einde van deze bedieningsinstructies kunt vinden.

Beschrijving

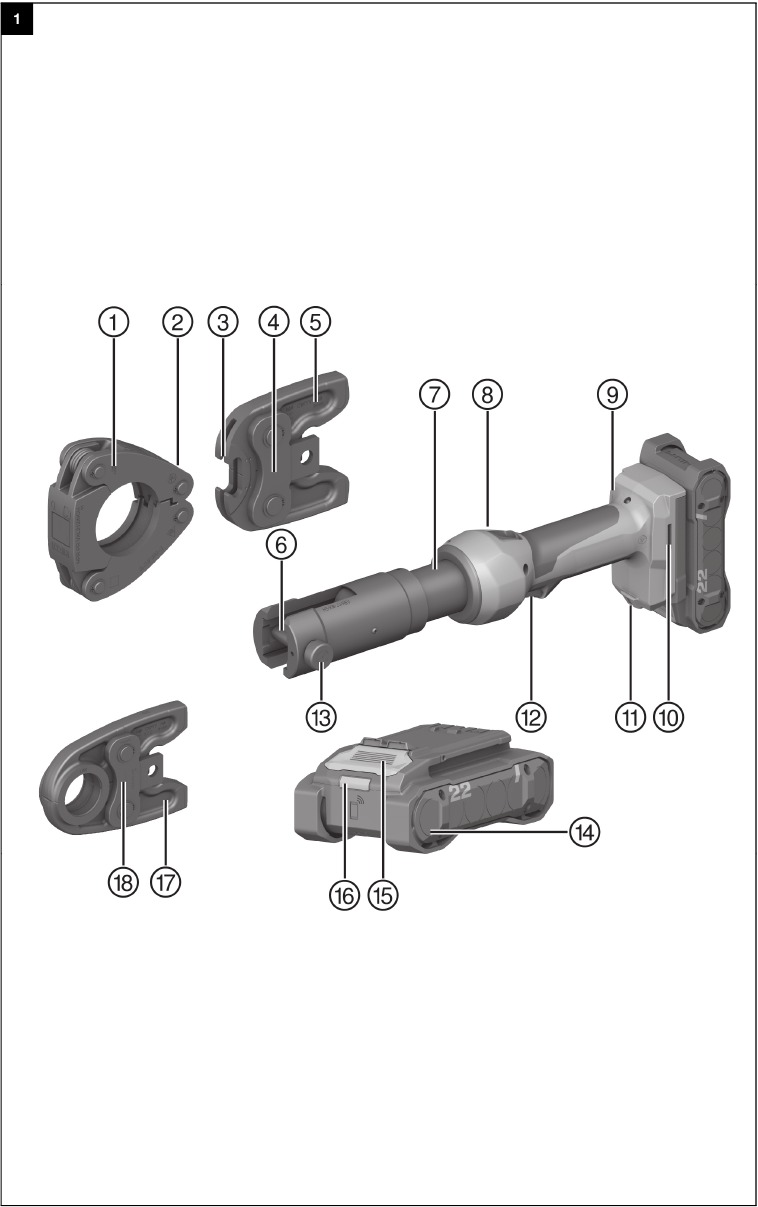

Productoverzicht

Zie

1. Drukring
2. Bevestigingsgroef
3. Grijperhaak
4. Adapterbek
5. Adapterbekpoot
6. Montage van persbek/adapterbek
7. Gereedschapskop
8. Schakelaar voor zuigerterugkeer
9. Service- en foutindicator
10. Installatie-opening voor accessoires
11. Werkgebiedverlichting
12. Bedieningsschakelaar
13. Vergrendelpen
14. Accu
15. Accu-ontgrendelknop
16. Accustatusindicator
17. Persbekpoot
18. Persmatrijs

Beoogd gebruik

Het beschreven product is een draadloos, elektrohydraulisch persgereedschap.
Het is ontworpen voor het persen van fittingen die worden gebruikt om composiet-, stalen en koperen (Cu) buizen te verbinden.

• Gebruik voor dit product uitsluitend Hilti Nuron lithium-ionaccu's van de B 22-serie.

Mogelijk misbruik

• Gebruik dit handgedragen persgereedschap niet vastgeklemd in een vaste positie of als een stationair apparaat.
• Gebruik het elektrohydraulische persgereedschap niet in zware regen of onder water.

Meegeleverde artikelen

Persgereedschap, bedieningsinstructies.

Andere systeemproducten die zijn goedgekeurd voor gebruik met dit product, zijn te vinden in uw plaatselijke Hilti Store of op: www.hilti.group

Statusindicatoren van de Li-ionaccu

Hilti Nuron Li-ionaccu's kunnen de laadstatus, foutmeldingen en de gezondheid van de accu aangeven.

Indicatoren voor laadstatus en foutmeldingen

Risico op letsel door een vallende accu!

• Als de ontgrendelknop wordt ingedrukt terwijl er een accu in het product is geplaatst, controleer dan vervolgens of de accu correct is teruggeplaatst en vastzit.

Druk kort op de ontgrendelknop van de accu om de statusindicatie te krijgen die op dat moment van toepassing is.
De laadstatus en, indien van toepassing, fouten worden voortdurend aangegeven zolang het aangesloten product is ingeschakeld.

Indicatoren die de gezondheid van de accu aangeven

Om de gezondheid van de accu te controleren, drukt u op de ontgrendelknop en houdt u deze langer dan drie seconden ingedrukt. Het systeem detecteert geen mogelijke storing van de accu als gevolg van verkeerd gebruik, bijvoorbeeld als de accu is gevallen of doorboord, schade door externe hitte, enz.

Technische gegevens

Voorbereidingen op de werkplek

Risico op letsel door onbedoeld starten!

• Voordat u de accu plaatst, moet u ervoor zorgen dat het product is uitgeschakeld.
• Verwijder de accu voordat u aanpassingen aan het elektrische gereedschap aanbrengt of voordat u accessoires vervangt.

Neem de veiligheidsinstructies en waarschuwingen in deze documentatie en op het product in acht.

De accu opladen

1. Lees voordat u de accu oplaadt de bedieningsinstructies voor de oplader.
2. Zorg ervoor dat de contacten op de accu en de contacten op de oplader schoon en droog zijn.
3. Gebruik een goedgekeurde oplader om de accu op te laden.

De accu plaatsen

Risico op letsel door kortsluiting of een vallende accu!

• Voordat u de accu plaatst, moet u ervoor zorgen dat de contacten op de accu en de contacten op het product vrij zijn van vreemde stoffen.
• Zorg ervoor dat de accu altijd correct vastklikt.

1. Laad de accu volledig op voordat u deze voor de eerste keer gebruikt.
2. Schuif de accu in het product totdat deze met een hoorbare klik vastklikt.
3. Controleer of de accu goed vastzit.

De accu verwijderen

1. Druk op de accu-ontgrendelknop.
2. Verwijder de accu uit het product.

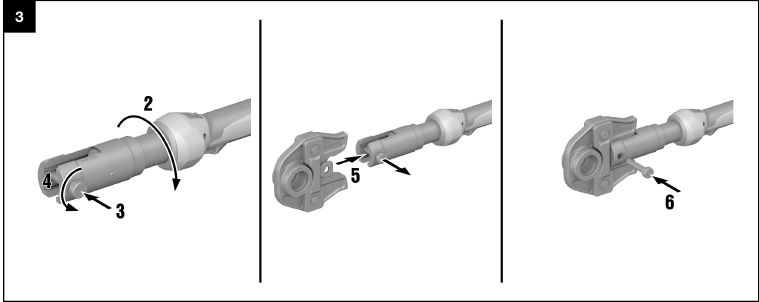

De krimp-/pers-/adapterbek installeren

Risico op letsel! Het accessoire kan heet zijn en/of scherpe randen hebben.

• Draag beschermende handschoenen bij het vervangen van het accessoire.
• Leg een heet accessoire nooit op een ontvlambare ondergrond.

Risico op letsel!
Onbedoeld starten.

• Verwijder de accu voordat u de krimp-/pers-/adapterbekken plaatst, verwisselt of verwijdert.

Gebruik het product nooit zonder geïnstalleerde persbek!

Zie

1. Selecteer de geschikte krimp-/pers-/adapterbek.
2. Draai de gereedschapskop zodat de vergrendelpen gemakkelijk toegankelijk is.
3. Druk de vergrendelpennen in.
4. Draai de vergrendelpennen tegen de klok in zo ver als ze gaan.
   • De vergrendelpen springt eruit.
5. Installeer de krimp-/pers-/adapterbek.
6. Duw de vergrendelpennen naar binnen totdat ze vastklikken.

De vergrendelpen is correct vastgeklikt wanneer deze enigszins uitsteekt aan de andere kant van de krimp-/pers-/adapterbek.

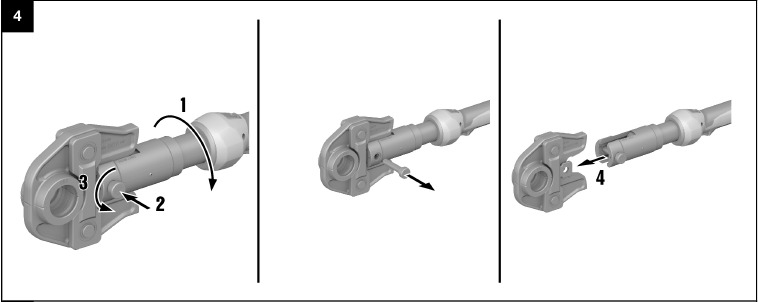

De krimp-/pers-/adapterbek verwijderen

Risico op letsel!
Het accessoire kan heet zijn en/of scherpe randen hebben.

• Draag beschermende handschoenen bij het vervangen van het accessoire.
• Leg een heet accessoire nooit op een ontvlambare ondergrond.

Risico op letsel!
Onbedoeld starten.

• Verwijder de accu voordat u de krimp-/pers-/adapterbekken plaatst, verwisselt of verwijdert.

Zie

1. Draai de gereedschapskop zodat de vergrendelpen gemakkelijk toegankelijk is.
2. Druk de vergrendelpennen in.
3. Draai de vergrendelpennen tegen de klok in zo ver als ze gaan.
   • De vergrendelpen springt eruit.
4. Verwijder de krimp-/pers-/adapterbek naar voren en uit het product.

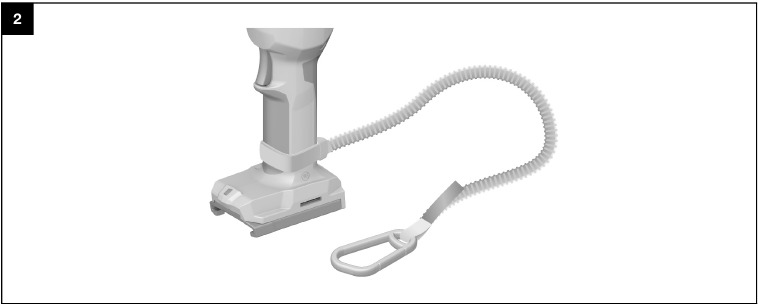

Valbeveiliging

Risico op letsel door vallend gereedschap en/of accessoire!

• Gebruik uitsluitend de Hilti gereedschapslijn die wordt aanbevolen voor uw product.
• Controleer vóór elk gebruik altijd het bevestigingspunt van de gereedschapslijn op mogelijke schade.

Neem de nationale voorschriften voor werken op hoogte in acht.

Gebruik als valstop voor dit product uitsluitend de Hilti gereedschapslijn #2261971.

• Gebruik de lus om de gereedschapslijn aan het product te bevestigen, zoals weergegeven in de afbeelding . Controleer of deze goed vastzit.

• Bevestig de karabijnhaak aan een dragende constructie. Controleer of de karabijnhaak goed vastzit.

Neem de bedieningsinstructies van de Hilti gereedschapslijn in acht.

Werking

Gevaar voor elektrische schok!
Werken in ongunstige buitenomstandigheden kan elektrische schokken en/of kortsluiting veroorzaken.

• Werk nooit aan onder spanning staande leidingen tijdens onweer.
• Stop onmiddellijk met het werk wanneer de weersomstandigheden de isolatie-eigenschappen, het zicht of de beweging van de werknemers belemmeren.

Risico op letsel door olie die onder hoge druk ontsnapt!
Olie die onder hoge druk ontsnapt, kan letsel aan de huid en de ogen veroorzaken.

• Gebruik het perstool niet als er zichtbare schade is.
• Gebruik het perstool niet als er olie ontsnapt.
• Zorg ervoor dat de zuiger na elke persbewerking terugtrekt.
• Als de zuiger na de persbewerking niet terugtrekt, druk dan op de resetknop voor handmatig terugtrekken.

Risico op letsel door ontsnappend gas!
Ontsnappend gas kan letsel toebrengen aan de luchtwegen of ontbranden.

• Voer persbewerkingen op gasleidingsystemen alleen uit met een speciaal geteste en geschikte combinatie van perstool en fitting die bovendien de uitdrukkelijke goedkeuring van de systeemleverancier heeft.

Risico op letsel door rondvliegende fragmenten!
Rondvliegende fragmenten vormen een risico op letsel aan de ogen en het lichaam.

• Draag oogbescherming en beschermende handschoenen.
• Gebruik geschikt verbindingsmateriaal in combinatie met de juiste persringen en pers-/adapterbekken.
• Zorg ervoor dat de persringen en pers-/adapterbekken correct zijn gepositioneerd voor en tijdens de persbewerking.

Materiële schade door onjuist gebruik!
Onjuist gebruik kan leiden tot schade aan het perstool en/of de persringen.

• Zorg er vóór aanvang van de werkzaamheden voor dat persringen, adapterbekken/persbekken en rolbediening (indien aanwezig) stofvrij en goed gesmeerd zijn.
• Smeer persringen, adapterbekken/persbekken en rolbediening (indien aanwezig) vóór aanvang van de werkzaamheden met "smeermiddel en corrosiewerende spray" (#308976).
• Neem de originele bedieningsinstructies van de fabrikant voor de persringen in acht.

Bij koud weer kan de hydraulische olie indikken en de persbewerking vertragen. Voer 5 tot 10 lege persbewerkingen uit om het perstool op te warmen.

Neem de veiligheidsinstructies en waarschuwingen in deze bedieningsinstructies en op het product in acht.

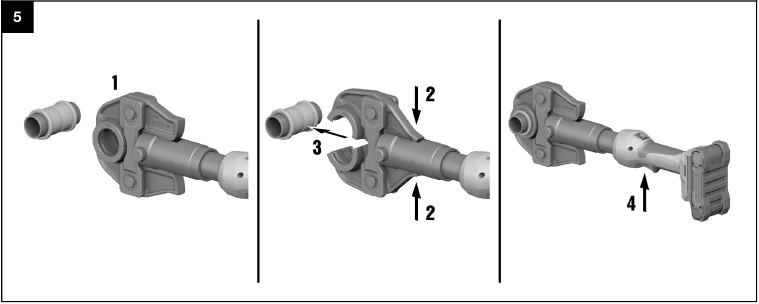

Persen met persbekken

Als de persbewerking voortijdig wordt beëindigd, moet de fitting worden verwijderd of, indien mogelijk, opnieuw worden geperst.

Zie

1. Installeer de krimptang/perstang/adapterbek. → Zie "De krimptang/perstang/adapterbek installeren"
2. Knijp de poten van de persbekken samen.
   • De persbek opent.
3. Sluit de te installeren fitting in de persbek.
4. Houd de bedieningsschakelaar ingedrukt totdat de zuiger terugtrekt.
   • De persbewerking is succesvol afgerond.

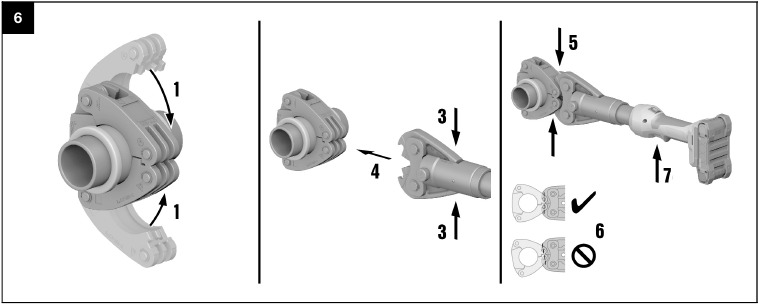

Persbewerking uitvoeren met adapterbekken en persring

Als de persbewerking voortijdig wordt beëindigd, moet de fitting worden verwijderd of, indien mogelijk, opnieuw worden geperst.

Zie

1. Sluit de te installeren fitting in de persring.
2. Installeer de krimptang/perstang/adapterbek. → Zie "De krimptang/perstang/adapterbek installeren"
3. Druk de adapterbekpoten tegen elkaar.
   • De grijperhaken van de adapterbek openen.
4. Installeer de grijperhaken van de adapterbek in de montagegroef van de persring.
5. Laat de adapterbekpoten los.
   • De grijperhaken van de adapterbek grijpen in de montagegroef van de persring.
6. Richt de persring en adapterbekken recht.
7. Houd de bedieningsschakelaar ingedrukt totdat de zuiger terugtrekt.
   • De persbewerking is succesvol afgerond.

Verzorging en onderhoud

Risico op letsel met geplaatste accu !

• Verwijder altijd de accu voordat u verzorgings- en onderhoudswerkzaamheden uitvoert!

Verzorging van het product

• Verwijder voorzichtig hardnekkig vuil.
• Reinig de ventilatieopeningen, indien aanwezig, voorzichtig met een droge, zachte borstel.
• Gebruik alleen een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.
• Gebruik een droge, schone doek om de contacten van het product te reinigen.

Verzorging van de Li-ion-accu's

• Gebruik nooit een accu met verstopte ventilatieopeningen. Reinig de ventilatieopeningen voorzichtig met een droge, zachte borstel.
• Vermijd onnodige blootstelling van de accu aan stof en vuil. Stel de accu nooit bloot aan hoge vochtigheid (bijv. door hem in water te dompelen of in de regen achter te laten).
  Als een accu door vocht is doordrenkt, behandel hem dan als een beschadigde accu. Isoleer hem in een niet-brandbare container en raadpleeg de Hilti Service.
• Houd de accu vrij van vreemde olie en vet. Zorg ervoor dat er zich niet onnodig stof of vuil ophoopt op de accu. Reinig de accu met een droge, zachte borstel of een schone, droge doek. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.
  Raak de contacten van de accu niet aan en verwijder het in de fabriek aangebrachte vet niet van de contacten.
• Gebruik alleen een licht vochtige doek om de behuizing te reinigen. Gebruik geen reinigingsmiddelen die siliconen bevatten, omdat deze de plastic onderdelen kunnen aantasten.

Onderhoud

• Controleer alle zichtbare onderdelen en bedieningselementen met regelmatige tussenpozen op tekenen van schade en zorg ervoor dat ze allemaal correct functioneren.
• Gebruik het product niet als er tekenen van schade worden geconstateerd of als onderdelen niet goed functioneren. Laat het product onmiddellijk repareren door de Hilti Service.
• Installeer na reiniging en onderhoud alle beschermkappen en beschermende voorzieningen en controleer of ze volledig werken.

Om een veilige en betrouwbare werking te garanderen, gebruikt u alleen originele Hilti-reserveonderdelen en verbruiksartikelen. Reserveonderdelen, verbruiksartikelen en accessoires die door Hilti zijn goedgekeurd voor gebruik met uw product, vindt u in uw Hilti Store of online op: www.hilti.group

Transport en opslag van draadloze gereedschappen en accu's

Transport

Per ongeluk starten tijdens transport !

• Transporteer uw producten altijd met verwijderde accu's!

• Verwijder de accu('s).
• Transporteer accu's nooit los en onbeschermd. Tijdens transport moeten accu's worden beschermd tegen overmatige schokken en trillingen en worden geïsoleerd van geleidende materialen of andere accu's die in contact kunnen komen met de aansluitingen en kortsluiting kunnen veroorzaken. Houd u aan de plaatselijk geldende voorschriften voor het transport van accu's.
• Verzend accu's niet per post. Raadpleeg uw verzender voor instructies over het verzenden van onbeschadigde accu's.
• Controleer het product en de accu's vóór elk gebruik en voor en na langdurig transport op schade.

Opslag

Accidentele schade veroorzaakt door defecte of lekkende accu's !

• Berg uw producten altijd op met verwijderde accu's!

• Bewaar het product en de accu's op een koele en droge plaats. Neem de temperatuurgrenzen in acht die in de technische gegevens staan vermeld.
• Bewaar accu's niet op de oplader. Verwijder de accu altijd van de oplader wanneer het opladen is voltooid.
• Laat accu's nooit in direct zonlicht, op warmtebronnen of achter glas liggen.
• Bewaar het product en de accu's waar ze niet toegankelijk zijn voor kinderen of onbevoegden.
• Controleer het product en de accu's vóór elk gebruik en voor en na langdurige opslag op schade.

Probleemoplossing

Als er een probleem optreedt, let dan altijd op de statusindicator van de accu. Zie het gedeelte met de titel Statusindicatoren van de Li-ion-accu.
Als het probleem dat u ondervindt niet in deze tabel staat of als u het probleem niet zelf kunt verhelpen, neem dan contact op met de Hilti Service.

Verdere informatie

Voor meer informatie over bediening en technologie, volg deze link:
qr.hilti.com/manual?id=2321713

Referenties

• Home - Hilti Corporation
• HILTI Landenkiezer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HILTI Nuron NPR 32-22 - Handleiding pijpprestool

Beschikbare talen
