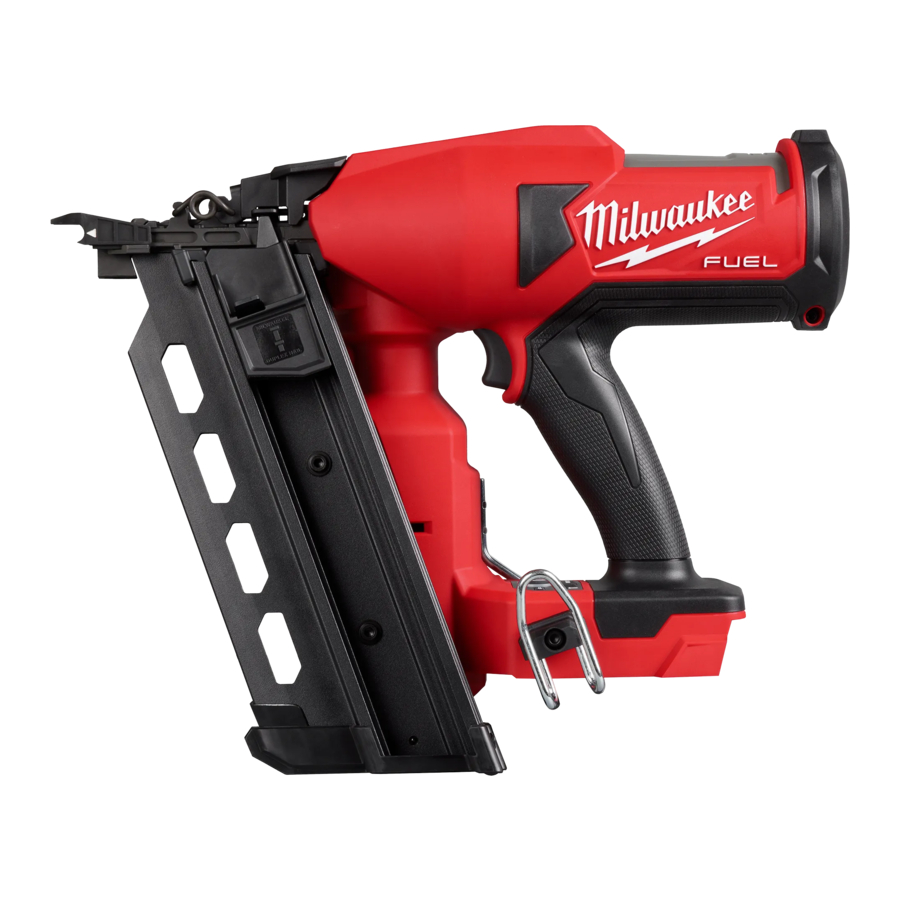

Milwaukee M18 FUEL 2844-20 - DUPLEX NAILER Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

VEILIGHEID WERKRUIMTE

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

ELEKTRISCHE VEILIGHEID

• De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard (geaarde) elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u deze aansluit op de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of -sleutel voordat u het elektrisch gereedschap inschakelt. Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onachtzaam handelen kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de lader die is gespecificeerd door de fabrikant. Een lader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand creëren.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan af met water. Als vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Onderhoud nooit beschadigde batterijpakketten. Onderhoud van batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSWAARSCHUWINGEN VOOR SPANNAAGPISTOOLEN

• Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Onzorgvuldig omgaan met de spijkerpistool kan leiden tot onverwacht afvuren van bevestigingsmiddelen en persoonlijk letsel.
• Richt het gereedschap niet op uzelf of iemand in de buurt. Onverwacht activeren zal het bevestigingsmiddel afschieten, waardoor letsel ontstaat.
• Activeer het gereedschap niet, tenzij het gereedschap stevig tegen het werkstuk is geplaatst. Als het gereedschap geen contact maakt met het werkstuk, kan het bevestigingsmiddel van uw doel afwijken.
• Koppel het gereedschap los van de stroombron wanneer het bevestigingsmiddel in het gereedschap vastloopt. Tijdens het verwijderen van een vastgelopen bevestigingsmiddel kan de spijkerpistool per ongeluk worden geactiveerd als deze is aangesloten.
• Wees voorzichtig bij het verwijderen van een vastgelopen bevestigingsmiddel. Het mechanisme kan onder druk staan en het bevestigingsmiddel kan met kracht worden uitgeworpen tijdens een poging om een vastgelopen toestand te verhelpen.
• Gebruik deze spijkerpistool niet voor het bevestigen van elektrische kabels. Het is niet ontworpen voor de installatie van elektrische kabels en kan de isolatie van elektrische kabels beschadigen, waardoor elektrische schokken of brandgevaar ontstaan.
• Controleer vóór elk gebruik het werkstukcontact en de trekker op correcte werking. Demonteer of klem geen onderdelen van het werkstukcontact, de trekker of het aandrijfmechanisme vast. Dit zal onverwachte activering veroorzaken, wat kan leiden tot ernstig letsel.
• Doe niet aan onbezonnen spel. De afgevuurde bevestigingsmiddelen zijn projectielen die ernstig letsel kunnen veroorzaken.
• Verwijder, manipuleer of zorg er anderszins niet voor dat de bedieningselementen van het gereedschap onbruikbaar worden. Dit zal onverwachte activering veroorzaken, wat kan leiden tot ernstig letsel.
• Gebruik geen gereedschap als een deel van de bedieningselementen van het gereedschap onbruikbaar, losgekoppeld, gewijzigd is of niet goed werkt. Dit zal onverwachte activering veroorzaken, wat kan leiden tot ernstig letsel.
• Houd altijd uw handen en lichaam uit de buurt van het afvoergebied van het gereedschap. Probeer nooit een vastgelopen werkstukcontact te verwijderen door het afvoergebied van het gereedschap vast te pakken. Bevestigingsmiddelen die uit het gereedschap worden afgevuurd, kunnen ernstig letsel veroorzaken als ze in contact komen met handen of lichaam.
• Drijf geen bevestigingsmiddelen dicht bij de rand van het werkstuk. Bevestigingsmiddelen kunnen van hoeken en randen afglijden of door dun materiaal dringen, waardoor ze projectielen worden die ernstig letsel kunnen veroorzaken.
• Gebruik het gereedschap alleen voor het beoogde doel. Maak geen misbruik van het gereedschap. Gebruik het niet als hamer, stempel of graveer geen informatie op onderdelen, laat het gereedschap niet vallen of stoot er niet mee en oefen anderszins geen overmatige kracht uit op het gereedschap tijdens gebruik. Monteer het gereedschap niet op standaards of pas het niet aan voor stationair gebruik.
•
  Om het risico op letsel te verminderen, dient u bij het werken in stoffige situaties geschikte adembescherming te dragen of een OSHA-conforme stofafzuigoplossing te gebruiken.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst zou kunnen leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u denkt dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een getrainde professional voor aanvullende informatie of training.
• Onderhoud labels en naamplaten. Deze bevatten belangrijke informatie. Neem contact op met een MILWAUKEE-servicefaciliteit voor een gratis vervanging als ze onleesbaar zijn of ontbreken.
•
  Sommige stof die ontstaat door elektrisch schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
  • lood van verf op loodbasis
  • kristallijn silica van bakstenen en cement en andere metselwerkproducten, en
  • arseen en chroom van chemisch behandeld hout.

Uw risico van deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SPECIFICATIES

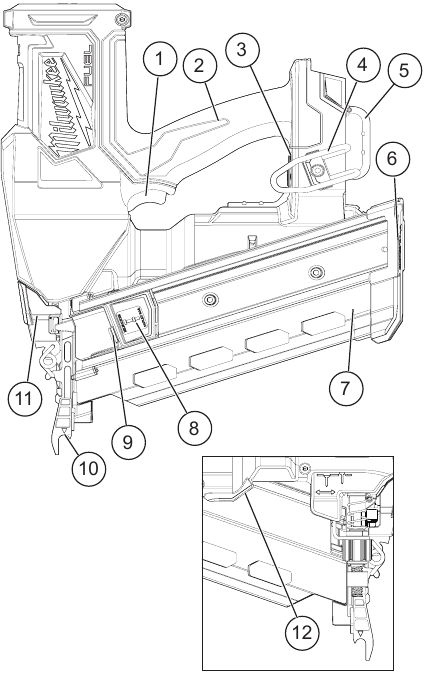

FUNCTIONELE BESCHRIJVING

1. Trekker
2. Handgreep
3. Power/Actuation selectie
4. Riemsluiting
5. Dakhaak
6. Spijkergleuf
7. Magazine
8. Spijkeraandrijver
9. Knop voor het losmaken van de aandrijver
10. Werkstukcontactbeugel
11. Vergrendeling
12. LED

SYMBOOLGEBRUIK

	Volt
	Gelijkstroom
	Enkele sequentiële bediening
	Contactbediening (stoot)
	Oogbescherming dragen
	Houd handen uit de buurt
	Lees de bedieningshandleiding
	UL-lijst voor Canada en de VS

MONTAGE

Laad alleen op met de oplader die is gespecificeerd voor de accu. Lees voor specifieke laadinstructies de bedieningshandleiding die bij uw oplader en accu is geleverd.

De accu verwijderen/plaatsen

Om de accu te verwijderen, drukt u op de ontgrendelingsknoppen en trekt u de accupack van het gereedschap af.

Verwijder altijd de accupack wanneer het gereedschap niet in gebruik is.
Om de accu te plaatsen, schuift u de pack in de behuizing van het gereedschap. Zorg ervoor dat hij goed vastklikt.

Gebruik alleen accessoires die specifiek worden aanbevolen voor dit gereedschap. Andere kunnen gevaarlijk zijn.

Bevestigingsstrips installeren/verwijderen

Verwijder altijd de accupack voordat u bevestigingsmiddelen verwisselt of verwijdert. Draag altijd een veiligheidsbril of -bril met zijbescherming.
Houd uw vingers uit de buurt van de bevestigingsmiddelen in het magazijn. De duwer kan vingers knellen, waardoor letsel kan ontstaan.
Om bevestigingsstrips te installeren:

1.
   Verwijder de accu om te voorkomen dat het gereedschap start. Richt het gereedschap altijd van uzelf en anderen af bij het installeren van bevestigingsmiddelen. Als u dit niet doet, kan dit leiden tot letsel.
2. Voeg meer bevestigingsmiddelen toe door een strip in de nagelsleuf te schuiven en naar de voorkant van het gereedschap te bewegen. Zorg ervoor dat de punt van de bevestigingsmiddelen naar beneden wijst. Overschrijd de capaciteit van het magazijn niet.

   Gebruik alleen aanbevolen bevestigingsmiddelen van de juiste maat, lengte, hoek en koptype zoals aangegeven op het typeplaatje van het gereedschap. Andere bevestigingsmiddelen kunnen leiden tot een storing van het gereedschap, wat kan leiden tot letsel.
3. Houd de ontgrendelingsknop van de duwer ingedrukt en schuif de duwer terug voorbij het einde van de bevestigingsstrips.
4. Blijf de duwer vasthouden, maar laat de knop los. Schuif de duwer langzaam naar voren totdat deze tegen de bevestigingsstrip rust.

Om bevestigingsstrips te verwijderen:

1.
   Verwijder de accu om te voorkomen dat het gereedschap start. Richt het gereedschap altijd van uzelf en anderen af bij het installeren van bevestigingsmiddelen. Als u dit niet doet, kan dit leiden tot letsel.
2. Houd de ontgrendelingsknop van de duwer ingedrukt en schuif de duwer naar de voorkant van het gereedschap. Laat de duwer los.
3. Schuif de nagels terug en uit de nagelgleuf.

WERKING

Om het risico op letsel te verminderen, dient u altijd een veiligheidsbril of -bril met zijbescherming te dragen. De bediener en andere personen in de werkruimte moeten oogbescherming dragen in overeenstemming met ANSI Z87.1. Oogbescherming past niet alle bedieners op dezelfde manier. Zorg ervoor dat de gekozen oogbescherming zijbescherming heeft of bescherming biedt tegen rondvliegend puin van zowel de voor- als zijkant. De werkgever is verantwoordelijk voor het afdwingen van het gebruik van oogbescherming door de bediener en andere personen in de werkruimte. Draag indien nodig hoofdbescherming in overeenstemming met ANSI Z89.1.
Om het risico op letsel aan uzelf en anderen te verminderen, test u het gereedschap voordat u elke dag begint met werken volgens het gedeelte 'Vereiste dagelijkse tests'. Gebruik het gereedschap niet tenzij u de geselecteerde bedieningsmodus volledig begrijpt.
Verwijder de accupack en bevestigingsmiddelen voordat u de werkruimte verlaat, het gereedschap naar een andere locatie verplaatst of het gereedschap aan een andere persoon overhandigt. Als u dit niet doet, kan dit leiden tot ernstig letsel.
Gebruik dit gereedschap niet voor het bevestigen van elektrische kabels. Het is niet ontworpen voor de installatie van elektrische kabels en kan de isolatie van elektrische kabels beschadigen, waardoor elektrische schokken of brandgevaar kunnen ontstaan.
Klem of houd het contactmechanisme van het werkstuk NOOIT tegen tijdens het gebruik van het gereedschap. Probeer nooit een vastgelopen werkstukcontact te verwijderen door het uitlaatgebied van het gereedschap vast te pakken. Als u dit doet, kan dit leiden tot ernstig letsel.
Om ernstig letsel te voorkomen, mag u niet proberen de terugslag te voorkomen door het gereedschap te stevig tegen het werkstuk te houden. Houd uw gezicht en lichaam uit de buurt van het gereedschap. Tijdens normaal gebruik zal het gereedschap onmiddellijk na het aandrijven van een bevestigingsmiddel terugdeinzen. Dit is een normale functie van het gereedschap. Beperking van de terugslag kan ertoe leiden dat er een tweede bevestigingsmiddel wordt aangedreven wanneer het gereedschap zich in de contactbedieningsmodus bevindt. Pak de handgreep stevig vast, laat het gereedschap het werk doen en plaats geen tweede hand bovenop het gereedschap.

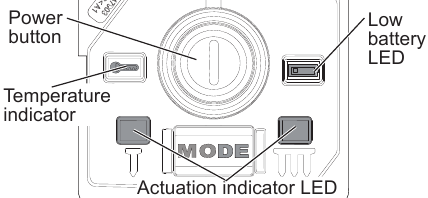

Selectie vermogen/bediening

1. Plaats de accupack.
2. Houd de aan/uit-knop ingedrukt om het gereedschap in te schakelen (de groene LED-ring van de aan/uit-knop gaat branden).
3. De LED voor een bijna lege accu geeft aan wanneer de accu onvoldoende is opgeladen om het gereedschap te gebruiken.

4. Houd de MODE-knop ingedrukt om te schakelen tussen de enkele sequentiële bedieningsmodus en de contactbedieningsmodus (bump).

   Begrijp het bedieningsproces voordat u het gebruikt.
   Enkele sequentiële bediening -
   Het werkstukcontact en vervolgens de trekker moeten in een specifieke volgorde worden geactiveerd om een bevestigingsmiddel aan te drijven.
   Contactbediening (bump) -
   Het werkstukcontact en de trekker kunnen in elke volgorde worden geactiveerd om een bevestigingsmiddel aan te drijven.
5. Houd de aan/uit-knop ingedrukt om het gereedschap uit te schakelen.

Temperatuurbeveiligingsmodus

De temperatuurbeveiligingsmodus beschermt het gereedschap wanneer het wordt gebruikt bij extreem koude/hete temperaturen (buiten het aanbevolen bereik van de omgevingstemperatuur), of wanneer het gereedschap oververhit/bevriest tijdens gebruik. Als dit gebeurt, werkt het gereedschap niet en zullen de temperatuurindicator-LED's blauw oplichten als het gereedschap te koud is of rood als het gereedschap te heet is. Laat het gereedschap opwarmen/afkoelen voor gebruik.

Werking

Enkele sequentiële bediening

1. Pak de handgreep stevig vast.
2. Duw het gereedschap tegen het werkoppervlak en comprimeer het werkstukcontact.
3. Trek aan de trekker om het bevestigingsmiddel aan te drijven.

   Om ernstig letsel te voorkomen, mag u niet proberen de terugslag te voorkomen door het gereedschap te stevig tegen het werkstuk te houden.
4. Haal uw vinger van de trekker en verwijder het gereedschap van het werkstuk.

Contactbediening (bump)

Contactbediening kan twee verschillende volgordes volgen, afhankelijk van uw gebruik.

Meerdere bedieningen:

1. Pak de handgreep stevig vast.
2. Trek en houd de trekker ingedrukt.
3. Duw het gereedschap tegen het werkoppervlak en comprimeer het werkstukcontact om het bevestigingsmiddel aan te drijven.

   Om ernstig letsel te voorkomen, mag u niet proberen de terugslag te voorkomen door het gereedschap te stevig tegen het werkstuk te houden.
4. Blijf de trekker ingedrukt houden en herhaal het werkstukcontact.

Enkele bediening:

1. Pak de handgreep stevig vast.
2. Duw het gereedschap tegen het werkoppervlak en comprimeer het werkstukcontact.
3. Trek aan de trekker om het bevestigingsmiddel aan te drijven.

   Om ernstig letsel te voorkomen, mag u niet proberen de terugslag te voorkomen door het gereedschap te stevig tegen het werkstuk te houden.
4. Haal uw vinger van de trekker en verwijder het gereedschap van het werkstuk.

Herlaadindicator

Om aan te geven dat het magazijn bijna leeg is (ongeveer 3 stuks over), wordt het werkstukcontact niet samengedrukt, waardoor bediening onder gebruikelijke druk wordt voorkomen. Plaats meer bevestigingsmiddelen om verder te werken.

Klem of houd het contactmechanisme van het werkstuk NOOIT tegen tijdens het gebruik van het gereedschap. Probeer nooit een vastgelopen werkstukcontact te verwijderen door het uitlaatgebied van het gereedschap vast te pakken. Als u dit doet, kan dit leiden tot ernstig letsel.
Om ernstig letsel te voorkomen, mag u niet proberen de terugslag te voorkomen door het gereedschap te stevig tegen het werkstuk te houden. Houd uw gezicht en lichaam uit de buurt van het gereedschap. Tijdens normaal gebruik zal het gereedschap onmiddellijk na het aandrijven van een bevestigingsmiddel terugdeinzen. Dit is een normale functie van het gereedschap. Beperking van de terugslag kan ertoe leiden dat er een tweede bevestigingsmiddel wordt aangedreven wanneer het gereedschap zich in de contactbedieningsmodus bevindt. Pak de handgreep stevig vast, laat het gereedschap het werk doen en plaats geen tweede hand bovenop het gereedschap.

De aandrijfdiepte instellen

De aandrijfdiepte kan worden aangepast aan de grootte van het bevestigingsmiddel en het materiaal van het werkstuk.

Weet wat zich achter uw werkstuk bevindt. Een bevestigingsmiddel kan door het werkstuk en aan de andere kant naar buiten gaan, een omstander raken en ernstig letsel veroorzaken. Verlaag de aandrijfdiepte om te voorkomen dat het bevestigingsmiddel helemaal door het werkstuk wordt geduwd.

1. Drijf een testbevestigingsmiddel aan.
2.
   Verwijder de accu om te voorkomen dat het gereedschap start. Richt het gereedschap altijd van uzelf en anderen af bij het maken van aanpassingen. Als u dit niet doet, kan dit leiden tot letsel.
3. Draai de diepteselector naar links of rechts om de aandrijfdiepte te vergroten of te verkleinen.

4. Herhaal dit totdat de gewenste diepte is bereikt.

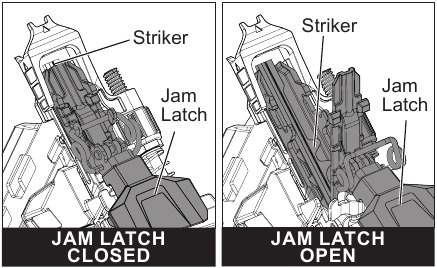

Een vastgelopen bevestigingsmiddel verwijderen

De meeste vastlopers worden veroorzaakt door een bevestigingsmiddel of een deel van een bevestigingsmiddel dat vastzit tussen het aandrijfblad en de nagelgeleider. Bevestigingsstrips met een onjuiste hoek of de verkeerde nagelmaat kunnen continu vastlopen.
Om de vastloper te verwijderen:

1.
   Verwijder de accu om te voorkomen dat het gereedschap start. Richt het gereedschap altijd van uzelf en anderen af bij het installeren of verwijderen van bevestigingsmiddelen. Als u dit niet doet, kan dit leiden tot letsel.
2. Verwijder de bevestigingsstrip uit het magazijn.
3. Verwijder het bevestigingsmiddel en ander vuil (gebruik indien nodig een punttang).
4. Volg de stappen onder "Vereiste dagelijkse tests" voordat u het werk opnieuw start.

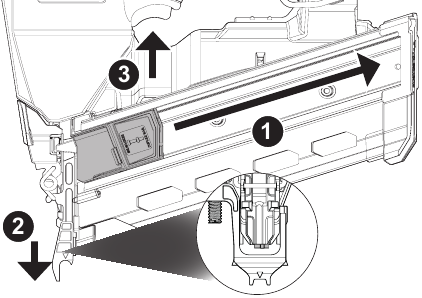

Terugzetten van de slagpin

Na een vastgelopen nagel of een bijna lege accu, kan de slagpin mogelijk niet worden teruggezet.
Om de slagpin te resetten:

1.
   Verwijder de accu om te voorkomen dat het gereedschap start. Richt het gereedschap altijd van uzelf en anderen af bij het installeren of verwijderen van bevestigingsmiddelen. Als u dit niet doet, kan dit leiden tot letsel.
2. Verwijder de bevestigingsstrip uit het magazijn.
3. Controleer de positie van de slagpin. Als de slagpin niet hoeft te worden teruggezet, raadpleeg dan de stappen voor het verwijderen van een vastgelopen nagel.
4. Plaats de accupack.
5. Schakel het gereedschap in.
6. Houd de nagelduwer open (om de herlaadindicator te overschrijven ) en druk het werkstukcontact tegen een werkstuk .

7. Trek aan de trekker .
8. De slagpin wordt teruggetrokken.
9. Volg de stappen onder "Vereiste dagelijkse tests" voordat u het werk opnieuw start.

VEREISTE DAGELIJKSE TESTS

Om het risico op letsel aan uzelf en anderen te verminderen, test u het gereedschap voordat u elke dag begint met werken of als het gereedschap is gevallen, een scherpe klap heeft gekregen, is overreden, enz. Voltooi de volgende checklist IN VOLGORDE. Als het gereedschap niet werkt zoals het hoort, neem dan onmiddellijk contact op met een servicecentrum van MILWAUKEE.
Richt het gereedschap altijd van uzelf en anderen af.

1.
   Verwijder de accu om te voorkomen dat het gereedschap start. Richt het gereedschap altijd van uzelf en anderen af bij het installeren van bevestigingsmiddelen. Als u dit niet doet, kan dit leiden tot letsel.
2. Controleer alle schroeven, bouten, moeren en pennen op het gereedschap. Losse bevestigingsmiddelen moeten worden vastgedraaid.
3. Houd de nagelduwer open (om de herlaadindicator te overschrijven) en druk het werkstukcontact tegen een werkstuk. Het moet soepel bewegen.
4. Met het werkstukcontact tegen het werkstuk gedrukt, trekt u aan de trekker. Het moet soepel bewegen.
5. Plaats de accupack.
6. Selecteer de enkele sequentiële bediening. Zonder aan de trekker te trekken, houdt u de nagelduwer open (om de herlaadindicator te overschrijven) en drukt u het werkstukcontact tegen een werkstuk. Het gereedschap mag niet werken.
   Houd het werkstukcontact uit de buurt van het werkstuk en open de nagelduwer (om de herlaadindicator te overschrijven). Trek en houd de trekker 5 seconden ingedrukt. Het gereedschap mag niet werken.
   Blijf de trekker ingedrukt houden en duw het werkstukcontact tegen een werkstuk. Het gereedschap mag niet werken.
   Zonder aan de trekker te trekken, houdt u de nagelduwer open (om de herlaadindicator te overschrijven) en drukt u het werkstukcontact tegen een werkstuk. Trek aan de trekker. Het gereedschap moet werken.
   Laat de trekker los. De aandrijving moet omhoog bewegen.
7. Selecteer de contactbediening.
   Houd het werkstukcontact uit de buurt van het werkstuk, houd de nagelduwer open (om de herlaadindicator te overschrijven) en trek aan de trekker. Het gereedschap mag niet werken.
   Blijf de trekker ingedrukt houden en duw het werkstukcontact tegen een werkstuk. Het gereedschap moet werken.
8. Als alle voorgaande tests goed werken, stelt u het gereedschap in voor uw werk. Selecteer de bediening en laad bevestigingsstrips.
9. Stel de aandrijfdiepte in volgens het gedeelte "De aandrijfdiepte instellen".
10. Als alle tests goed werken, is het gereedschap klaar voor gebruik. Herhaal deze tests voor elk gebruik of als het gereedschap is gevallen, een scherpe klap heeft gekregen, is overreden, vastgelopen, enz.

ONDERHOUD

Om het risico op letsel te verminderen, dient u altijd de oplader los te koppelen en de accu van de oplader of het gereedschap te verwijderen voordat u onderhoud uitvoert. Demonteer nooit de accu, oplader of het gereedschap, behalve zoals beschreven in deze instructies. Neem contact op met een MILWAUKEE-servicecentrum voor alle andere reparaties.

Het gereedschap onderhouden

Houd uw gereedschap, accu en oplader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer uw gereedschap op problemen zoals onnodig lawaai, verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen of andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Breng het gereedschap, de accu en de oplader terug naar een MILWAUKEE-servicecentrum voor reparatie. Retourneer het gereedschap, de accu en de oplader na zes maanden tot een jaar, afhankelijk van het gebruik, naar een MILWAUKEE-servicecentrum voor inspectie.
Als het gereedschap niet start of niet op vol vermogen werkt met een volledig opgeladen accu, reinig dan de contacten op de accu. Als het gereedschap nog steeds niet goed werkt, breng het gereedschap, de oplader en de accu dan terug naar een MILWAUKEE-servicecentrum voor reparatie.

Dompel uw gereedschap, accu of oplader nooit onder in vloeistof en laat er nooit vloeistof in lopen om het risico op persoonlijk letsel en schade te verminderen.

Schoonmaken

Verwijder stof en vuil uit alle ventilatieopeningen. Houd het gereedschap schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om schoon te maken, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Enkele hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

Reparaties

Voor reparaties kunt u het gereedschap, de accu en de oplader terugbrengen naar het dichtstbijzijnde erkende servicecentrum.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn. Voor een volledige lijst met accessoires gaat u online naar www.milwaukeetool.com of neemt u contact op met een distributeur.

SERVICE

VERENIGDE STATEN
1-800-SAWDUST (1.800.729.3878)
Maandag t/m vrijdag, 7:00 uur - 18:30 uur CST
of bezoek www.milwaukeetool.com

Neem contact op met de Corporate After Sales Service Technical Support met technische vragen, service-/reparatievragen of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen te ontvangen over uw gereedschapaankopen.

CANADA
Milwaukee Tool (Canada) Ltd
1.877.948.2360
Maandag t/m vrijdag, 7:00 uur - 16:30 uur CST
of bezoek www.milwaukeetool.ca

Referenties

• Officiële site van Milwaukee® Tool | Niets dan HEAVY DUTY®
• Officiële site van Milwaukee® Tool | Niets dan HEAVY DUTY®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Milwaukee M18 FUEL 2844-20 - DUPLEX NAILER Handleiding

Beschikbare talen
