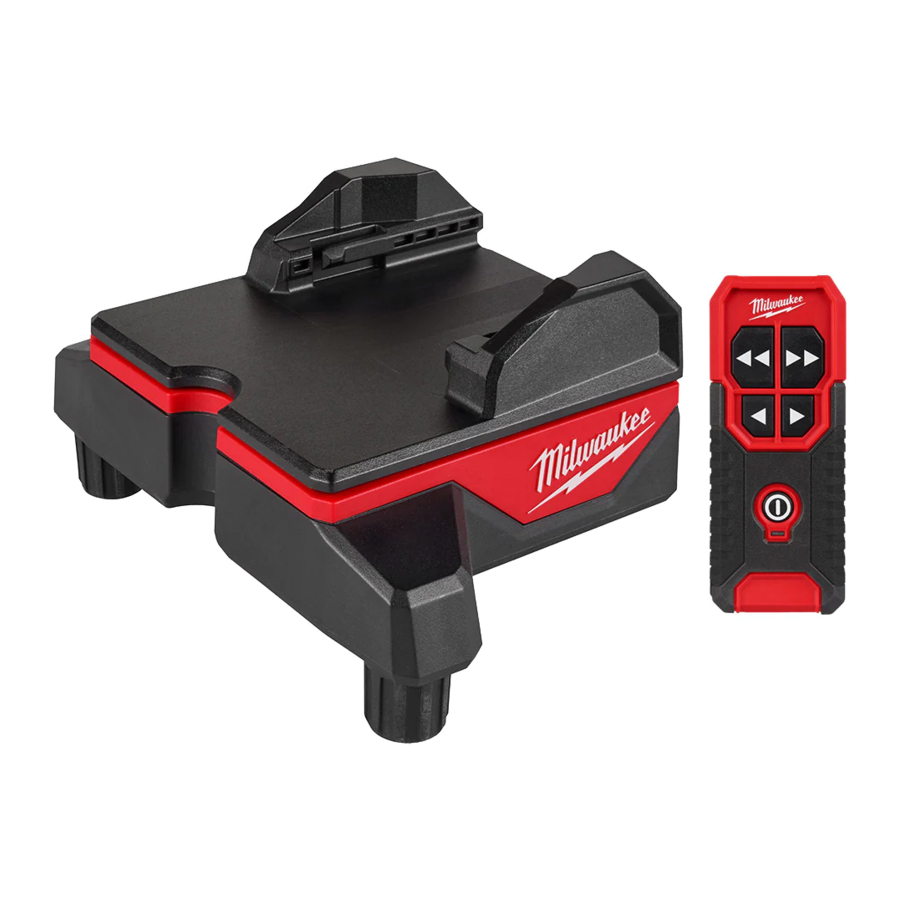

Milwaukee 48-35-1314 - LASER ALIGNMENT BASE W/REMOTE Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees en begrijp alle instructies. Het niet opvolgen van alle instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies.

• Dit gereedschap is ontworpen om te worden gevoed door AA-batterijen die correct in het gereedschap zijn geplaatst. Probeer het niet te gebruiken met een andere spanning of voeding. Gebruik geen zink-koolstofbatterijen.
•
  Gevaar voor chemische brandwonden. Een nieuwe of gebruikte batterij kan ernstige interne brandwonden veroorzaken en binnen 2 uur tot de dood leiden als ze worden ingeslikt of in het lichaam terechtkomen. Uit de buurt van kinderen houden. Als u denkt dat batterijen zijn ingeslikt of in het lichaam zijn terechtgekomen, zoek dan onmiddellijk medische hulp.
• Meng geen nieuwe en gebruikte batterijen. Meng geen merken (of typen binnen merken) batterijen.
• Meng geen oplaadbare en niet-oplaadbare batterijen.
• Plaats batterijen volgens de polariteitsdiagrammen (+ / –). Plaats batterijen niet achterstevoren. Batterijen kunnen exploderen of lekken.
• Niet pletten, laten vallen, beschadigen of batterijen blootstellen aan hoge temperaturen. Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten, vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp.
• Batterijen niet verbranden of uit elkaar halen. Gooi gebruikte batterijen onmiddellijk op de juiste manier weg.
• Voor gebruik binnenshuis.

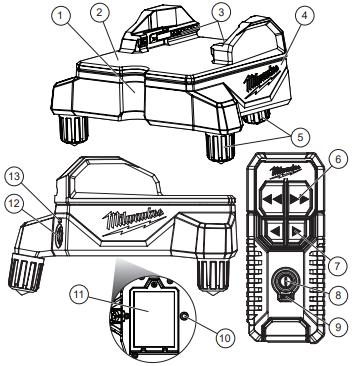

FUNCTIONELE BESCHRIJVING

SPECIFICATIES

SYMBOLOGIE

	Volt
	Gelijkstroom

MONTAGE

Laser aan het apparaat bevestigen

De uitlijnvoet kan worden gebruikt met MILWAUKEE M12, MILWAUKEE REDLITHIUM USB en alkaline lasers.

• Om te bevestigen, lijnt u de groeven op de draaibeugel uit met de laseradapterfuncties op de roterende bovenplaat. Schuif de laser terug totdat deze op zijn plaats is vergrendeld.
• Om te verwijderen, schuift u de draaibeugel op de laser voorzichtig uit de basis van de houder.

Batterijen vervangen

Gebruik alleen aanbevolen batterijen. Als het gereedschap lange tijd niet wordt gebruikt, verwijder dan de batterijen ter bescherming tegen corrosie. Vervang de batterijen wanneer het lampje op de voet en/of afstandsbediening rood is.

De batterijen vervangen:

1. Verwijder de laser van de draadloze laseruitlijnvoet.
2. Schroef de vergrendeling los en til deze op om het batterijklepje te openen.
3. Plaats 3-AA-batterijen volgens de +/- polariteit die in het compartiment is aangegeven.
4. Plaats het batterijklepje en maak het goed vast.

WERKING

Afstandsbediening koppelen aan het apparaat

Het is niet de bedoeling dat de afstandsbediening wordt ontkoppeld van de uitlijnvoet.

• Als de afstandsbediening ontkoppeld raakt, houdt u de aan/uit-knop op de afstandsbediening 3 seconden ingedrukt en houdt u vervolgens de aan/uit-knop op de voet 3 seconden ingedrukt om te herstellen.

Het apparaat in-/uitschakelen

De uitlijnvoet kan worden gebruikt met MILWAUKEE M12, MILWAUKEE REDLITHIUM USB en alkaline lasers. Zorg ervoor dat de uitlijnvoet is ingeschakeld en dat de LED continu groen brandt.

• Om in te schakelen (to turn ON), drukt u op de aan/uit-knop, de LED wordt groen.
• Om uit te schakelen (to turn OFF), drukt u op de aan/uit-knop totdat de LED volledig uitgaat.

De afstandsbediening gebruiken

De afstandsbediening kan slechts met één uitlijnvoet tegelijk worden gebruikt. Om storing met andere uitlijnvoeten op dezelfde bouwplaats te voorkomen, plaatst u de gereedschappen uit elkaar. De uitlijnvoet en afstandsbediening hebben drie modi; macro-sweep, micro-sweep en micro-step.

• Om in te schakelen (to turn ON), drukt u op de aan/uit-knop op de afstandsbediening.

Om de uitlijnvoet aan te passen (to adjust), gebruikt u de pijlknoppen op de afstandsbediening:

• Om macro aan te passen (To macro adjust), gebruikt u de knoppen met twee driehoeken erop. Deze kunnen in zowel de linker- als de rechterrichting worden gebruikt.
• Om micro aan te passen (To micro adjust), gebruikt u de knoppen met één driehoek erop. Deze kunnen in zowel de linker- als de rechterrichting worden gebruikt.
• Om te vegen (To sweep), houdt u de knop lang ingedrukt, dit kan worden gedaan met macro- en microknoppen op de afstandsbediening.
• Om uit te schakelen (to turn OFF), drukt u op de aan/uit-knop totdat de LED volledig uitgaat op de uitlijnvoet.

Batterij bijna leeg voor het apparaat en de afstandsbediening

De uitlijnvoet gebruikt alkalinebatterijen, zie de onderstaande instructies voor de kleuren van elke LED-status.

• Voor normale werking is de LED groen, tenzij de afstandsbediening is ontkoppeld, dan is de LED rood.
• Voor een lage batterijstatus is de LED continu rood.
• Als de batterijen leeg zijn en op de aan/uit-knop wordt gedrukt, pulseert de LED 1 seconde rood, waarna de uitlijnvoet wordt uitgeschakeld.

ONDERHOUD

Reinigen
Reinig stof en vuil van de ventilatieopeningen. Houd het gereedschap schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om schoon te maken, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor plastic en andere geïsoleerde onderdelen. Sommige hiervan zijn benzine, terpentijn, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen rond gereedschap.

SERVICE

VERENIGDE STATEN

1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com

Neem contact op met Corporate After Sales Service Technical Support met technische vragen, service/reparatievragen of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

CANADA

Milwaukee Tool (Canada) Ltd 1.877.948.2360
Maandag-vrijdag, 7:00 AM - 4:30 PM CST of bezoek www.milwaukeetool.ca

BEPERKTE GARANTIE VS & CANADA

Deze garantie is alleen van toepassing op producten die in de VS en Canada worden verkocht.
Raadpleeg de 'Service Center Search' in het gedeelte Onderdelen & Service van de MILWAUKEE-website www.milwaukeetool.com of bel 1.800.SAWDUST (1.800.729.3878) om uw dichtstbijzijnde servicepunt te vinden voor garantie- en niet-garantieservice op een MILWAUKEE-elektrisch gereedschap.
