Milwaukee M18 2922-20 - Handboek perstang

Om het risico op letsel te verminderen, dient de gebruiker de bedieningshandleiding te lezen en te begrijpen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap dat op het elektriciteitsnet werkt (met snoer) of op een accu werkt (snoerloos).

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, slipvaste veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op de stroombron en/of de accu, oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede positie en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen blijven haken.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u door de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan, niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accu kan brandgevaar veroorzaken bij gebruik met een ander type accu.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
• Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder extreme omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel bij onbedoeld contact met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Verricht nooit onderhoud aan beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS VOOR DE PERSTANG

• Gebruik het gereedschap alleen zoals aangegeven. Alleen opgeleid personeel mag het gereedschap bedienen.
• Gebruik het gereedschap niet zonder dat de persbek is geïnstalleerd. De vingers kunnen bekneld raken.
• Houd uw handen uit de buurt van de persbek terwijl het gereedschap in gebruik is. De vingers kunnen bekneld raken.
• Gevaar voor chemische brandwonden. Houd de knoopcelbatterij uit de buurt van kinderen.
• Om het risico op letsel te verminderen, dient u een veiligheidsbril of -glazen met zijschilden te dragen. Inspecteer werkstukken op scheuren of slijtage en gooi ze weg voordat u ze gebruikt. Materialen kunnen barsten of breken.
• Gebruik het gereedschap alleen met MILWAUKEE of door MILWAUKEE goedgekeurde persbekken, persfittingen en pijpen waarvoor ze zijn ontworpen. Ander gebruik kan letsel of schade aan het gereedschap, de accessoires en de pijpen veroorzaken. Er kan lekkage ontstaan.
• Gebruik alleen een persbek met een compressiebereik dat geschikt is voor dit gereedschap.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst kan leiden. Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u van mening bent dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een opgeleide professional voor meer informatie of training.
• Onderhoud etiketten en naamplaatjes. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een MILWAUKEE servicepunt voor een gratis vervanging.
•
  Sommige soorten stof die ontstaan bij het machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemicaliën die bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:
  • lood uit verf op loodbasis
  • kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
  • arseen en chroom uit chemisch behandeld hout.
    Uw risico op blootstelling aan deze stoffen is afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

SYMBOOLIJST

V	Volt
	Gelijkstroom
W	Watt
	MET Laboratories Verenigde Staten en Canada
	Lees de handleiding van de operator
	Risico op letsel

SPECIFICATIES

Cat. Nr.: 2922-20
Volt: 18 DC
Watt: 450
Nominale kracht: 7200 lbs
Compressiebereik
Koper en roestvrij staal: < Ø 4" (100 mm)
PEX: < Ø 2" (50 mm)
Zwart stalen pijp: < Ø 2" (50 mm)
Batterijtype: M18™
Opladertype: M18™
Module/FCC ID: BGM11S/Q0Q11
Aanbevolen omgevingstemperatuur: 14°F tot 122°F

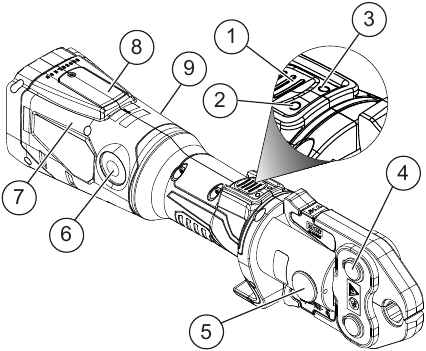

FUNCTIONELE BESCHRIJVING

1. Startknop
2. Groene led
3. Rode led
4. Persbek
5. Borgpen
6. Ontgrendelknop
7. Handgreep
8. Batterijklep
9. ONE-KEY™-indicator (niet afgebeeld)

MONTAGE

Laad alleen op met de lader die is gespecificeerd voor de accu. Lees voor specifieke oplaadinstructies de handleiding die bij uw lader en accu is geleverd.

De accu verwijderen/plaatsen

Om de accu te verwijderen, drukt u de ontgrendelknoppen in en trekt u de accu los van het gereedschap.

Verwijder altijd de accu voordat u accessoires vervangt of verwijdert. Om de accu te plaatsen, schuift u de accu in het gereedschap. Zorg ervoor dat deze goed vastklikt.

Gebruik alleen accessoires die specifiek worden aanbevolen voor dit gereedschap. Andere kunnen gevaarlijk zijn.

Gebruik het gereedschap alleen met MILWAUKEE of door MILWAUKEE goedgekeurde persbekken, persfittingen en pijpen waarvoor ze zijn ontworpen. Ander gebruik kan leiden tot letsel of schade aan het gereedschap, de accessoires en de pijpen. Er kan lekkage optreden.

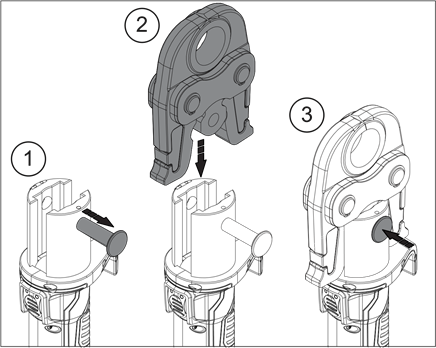

De persbek plaatsen/verwijderen

1. Trek de borgpen (1) eruit.
2. Plaats de persbek (2).
3. Duw de borgpen (3) erin.

Om schade aan het gereedschap te voorkomen, mag u het gereedschap niet gebruiken zonder dat de borgpen volledig is geplaatst. Er kan schade aan de cilinder optreden.

ONE-KEY™

Voor meer informatie over de ONE-KEY™-functionaliteit voor dit gereedschap verwijzen wij u naar de snelstartgids die bij dit product is geleverd of gaat u naar milwaukeetool.com/One-Key. Om de ONE-KEY™-app te downloaden, gaat u met uw smartapparaat naar de App Store of Google Play.

WERKING

Om het risico op letsel te verminderen, dient u altijd een geschikte oogbescherming te dragen die is gemarkeerd als voldoend aan ANSI Z87.1.

Verwijder altijd de accu voordat u accessoires vervangt of verwijdert. Gebruik alleen accessoires die specifiek worden aanbevolen voor dit gereedschap. Andere kunnen gevaarlijk zijn.

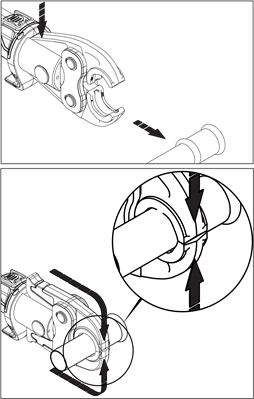

Persen

• Inspecteer voor aanvang van het persen de bekconstructie op scheuren of andere schade. Gebruik geen beschadigde bekconstructie. Retourneer de beschadigde bekconstructie naar een MILWAUKEE-servicecentrum.
• Het gereedschap wordt na 40 seconden niet gebruikt te zijn automatisch uitgeschakeld.
• Inspecteer en gooi werkstukken met scheuren of slijtage weg voor gebruik. Materialen kunnen barsten of breken.

1. Schakel het gereedschap IN door kort op de startknop te drukken en deze los te laten.
2. Open de bekken en plaats ze rond de fitting.

3. Houd het gereedschap stevig vast. Houd de startknop ingedrukt. De groene led gaat uit.
4. De automatische perscyclus begint. Laat de startknop los en blijf het gereedschap stevig vasthouden.
5. Wanneer de perscyclus is voltooid, schakelt het gereedschap uit en gaat de groene led branden.
6. Om de automatische perscyclus te annuleren, houdt u de ontgrendelknop ingedrukt. Houd het gereedschap stevig vast tot de bekken openen en het gereedschap uitschakelt.
7. Als het gereedschap 30 minuten continu in gebruik is (bijv. op een fabricagearmatuur), laat het gereedschap dan minstens 15 minuten afkoelen voordat u verdergaat. Gebruik het gereedschap bij normaal gebruik (bijv. loodgieterswerk/mechanisch) vrij en let op de led-indicatoren (zie "Probleemoplossing").
8. Als de rode led brandt, drukt u op de startknop. Als het gereedschap niet werkt, retourneert u het gereedschap naar een MILWAUKEE-servicecentrum voor reparatie.
9. Als de rode en groene leds afwisselend knipperen, moet het gereedschap worden gerepareerd door een MILWAUKEE-servicecentrum.

Probleemoplossing

ONDERHOUD

Om het risico op letsel te verminderen, dient u altijd de oplader los te koppelen en de accu uit de oplader of het gereedschap te verwijderen voordat u onderhoud uitvoert. Demonteer nooit het gereedschap, de accu of de oplader. Neem contact op met een MILWAUKEE-servicecentrum voor ALLE reparaties.

Het gereedschap onderhouden

Houd uw gereedschap, accu en oplader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer uw gereedschap op problemen zoals onnodig lawaai, verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen of een andere toestand die de werking van het gereedschap kan beïnvloeden. Retourneer het gereedschap, de accu en de oplader naar een MILWAUKEE-servicecentrum voor reparatie. Retourneer het gereedschap, de accu en de oplader na zes maanden tot een jaar, afhankelijk van het gebruik, naar een MILWAUKEE-servicecentrum voor inspectie.

Als het gereedschap niet start of niet op vol vermogen werkt met een volledig opgeladen accu, reinig dan de contacten op de accu. Als het gereedschap nog steeds niet goed werkt, retourneert u het gereedschap, de oplader en de accu naar een MILWAUKEE-servicecentrum voor reparatie.

ONE-KEY™

Gevaar voor chemische brandwonden. Dit apparaat bevat een lithium knoopcelbatterij. Een nieuwe of gebruikte batterij kan ernstige interne brandwonden veroorzaken en binnen 2 uur tot de dood leiden als deze wordt ingeslikt of het lichaam binnendringt. Zet het batterijklepje altijd vast. Als het niet goed sluit, stop dan met het gebruik van het apparaat, verwijder de batterijen en houd het uit de buurt van kinderen. Als u denkt dat er batterijen zijn ingeslikt of het lichaam zijn binnengekomen, zoek dan onmiddellijk medische hulp.

Interne batterij

Er wordt een interne batterij gebruikt om de volledige ONE-KEY™-functionaliteit te faciliteren.

Als de modusindicator-led uitgaat en het gereedschap de snelheid niet kan aanpassen, of als de Bluetooth-communicatie niet meer werkt, verwijder dan de knoopcelbatterij en plaats deze terug om te resetten. Vervang de batterij als het probleem aanhoudt.

De batterij vervangen:

1. Verwijder de accu.
2. Verwijder de schroef/schroeven en open het batterijklepje.
3. Verwijder de oude batterij, houd deze uit de buurt van kinderen en voer deze op de juiste manier af.
4. Plaats de nieuwe batterij (3V CR2032) met de positieve kant naar boven.
5. Sluit het batterijklepje en draai de schroef/schroeven goed vast.

Dompel uw gereedschap, accu of oplader nooit onder in vloeistof en laat nooit vloeistof erin stromen om het risico op persoonlijk letsel en schade te verminderen.

Reinigen

Verwijder stof en vuil van de ventilatieopeningen. Houd de handgrepen schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Sommige hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

Reparaties

Retourneer het gereedschap, de accu en de oplader voor reparaties naar het dichtstbijzijnde erkende servicecentrum.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn.

Voor een volledige lijst met accessoires gaat u online naar www.milwaukeetool.com of neemt u contact op met een distributeur.

SERVICE - VERENIGDE STATEN

1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 uur - 18:30 uur CST of bezoek www.milwaukeetool.com

Neem contact op met de technische ondersteuning van de Corporate After Sales Service met technische, service-/reparatie- of garantievragen.

E-mail: metproductsupport@milwaukeetool.com

Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd 1.800.268.4015
Maandag-vrijdag, 7:00 uur - 16:30 uur CST of bezoek www.milwaukeetool.ca
