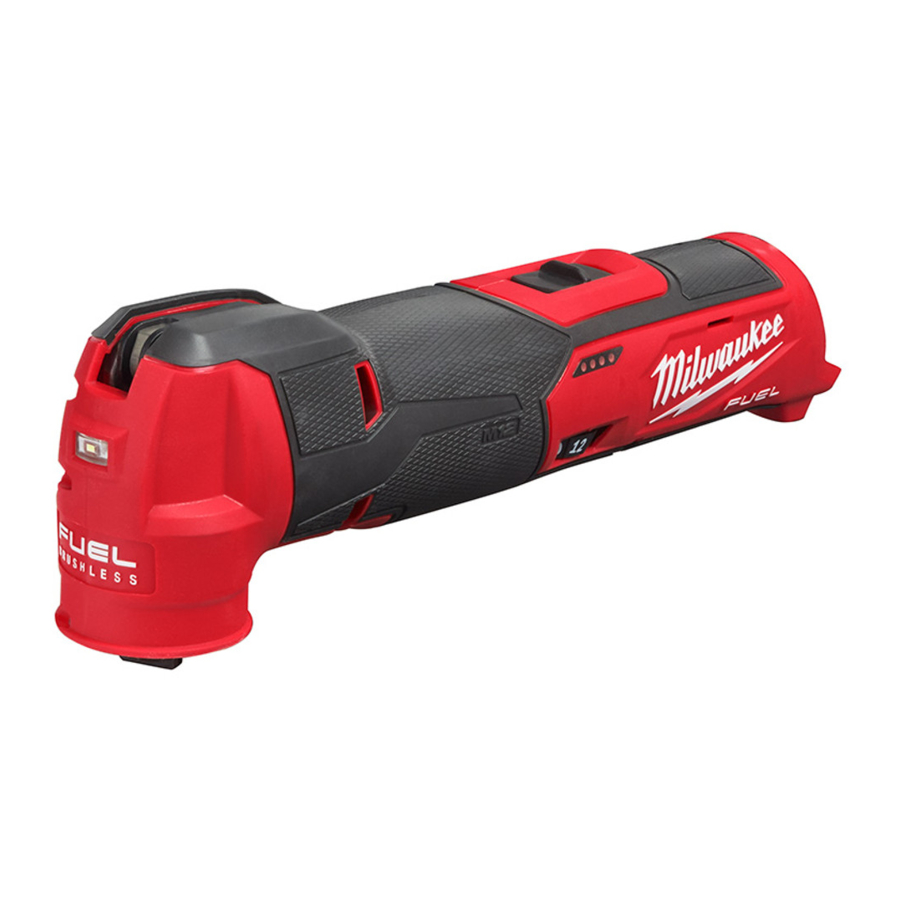

Milwaukee M12 FUEL 2526-20 - OSCILLATING MULTI-TOOL handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (met snoer) of elektrisch gereedschap op batterijen (snoerloos).

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die onder de juiste omstandigheden worden gebruikt, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u door vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en veiligheidsprincipes van gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
• Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type accupack kan brandgevaar opleveren bij gebruik met een ander accupack.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel- en brandgevaar.
•
  Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
•
  Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C (265 °F) kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
• Onderhoud nooit beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIFIEKE VEILIGHEIDSREGELS VOOR HET APPARAAT

• Houd het elektrische gereedschap vast aan geïsoleerde oppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Als het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk vasthouden met de hand of tegen uw lichaam maakt het instabiel en kan leiden tot verlies van controle.
• Om het risico op explosie, elektrische schok en schade aan eigendommen te verminderen, dient u altijd het werkgebied te controleren op verborgen gasleidingen, elektriciteitsdraden of waterleidingen bij het maken van blinde of invalsneden.
• Houd uw handen uit de buurt van alle snijranden en bewegende onderdelen. Reik niet onder het werkstuk door.
• Gebruik geen bot of beschadigd blad, omdat dit overmatige wrijving, vastlopen van het blad en terugslag kan veroorzaken.
• Ken uw werkstuk. Verwijder spijker- en schroefkoppen voordat u gaat schrapen. Het raken van harde objecten met het blad kan ervoor zorgen dat het gereedschap terugslaat.
•
  Om het risico op letsel te verminderen, dient u bij werkzaamheden in stoffige omgevingen geschikte adembescherming te dragen of een OSHA-conforme stofafzuigoplossing te gebruiken.
• Gebruik altijd uw gezond verstand en wees voorzichtig bij het gebruik van gereedschap. Het is niet mogelijk om elke situatie te voorzien die tot een gevaarlijke uitkomst kan leiden.
  Gebruik dit gereedschap niet als u deze bedieningsinstructies niet begrijpt of als u van mening bent dat het werk uw mogelijkheden te boven gaat; neem contact op met Milwaukee Tool of een getrainde professional voor aanvullende informatie of training.
• Onderhoud labels en naamplaten. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een MILWAUKEE servicepunt voor een gratis vervanging.
•
  Sommige soorten stof die ontstaan door machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemicaliën die bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:
• lood uit verf op loodbasis
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.
  Uw risico op blootstelling aan deze stoffen is afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

SYMBOLEN

	Volt
	Gelijkstroom
	Oscillaties per minuut

SPECIFICATIES

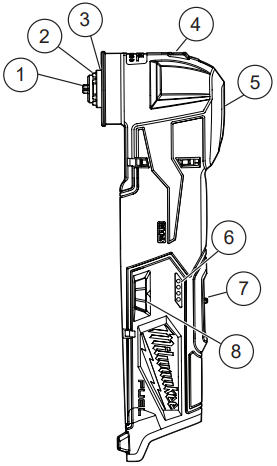

FUNCTIONELE BESCHRIJVING

1. Accessoirebout
2. Adapter
3. Binnenflens
4. LED
5. Snelspanhendel
6. Brandstofmeter
7. Aan/uit-schakelaar
8. Snelheidsknop

MONTAGE

Laad alleen op met de oplader die is gespecificeerd voor de batterij. Lees voor specifieke oplaadinstructies de gebruikershandleiding die bij uw oplader en batterij is geleverd.

De batterij verwijderen/plaatsen

Om de batterij te verwijderen, drukt u op de ontgrendelingsknoppen en trekt u de batterij weg van het gereedschap.

Verwijder altijd de batterij voordat u accessoires verwisselt of verwijdert.

Om de batterij te plaatsen, schuift u de batterij in de behuizing van het gereedschap. Zorg ervoor dat deze stevig vastklikt.

Gebruik alleen accessoires die specifiek worden aanbevolen voor dit gereedschap. Andere kunnen gevaarlijk zijn.

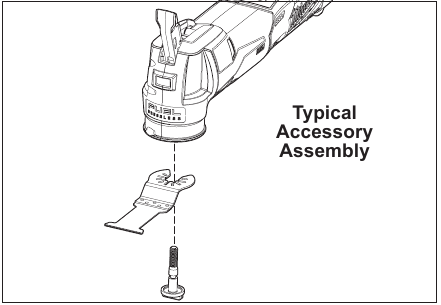

Accessoires verwisselen

1. Verwijder de batterij.
2. Til de snelspanhendel op en duw deze stevig naar voren over de pal.(1)
3. Draai het gereedschap om.
4. Schroef de accessoirebout los.(2)
5. Verwijder alle accessoires.
6. Reinig bout, flens en accessoires van al het vuil en afval.
7. Plaats het accessoire en de bout op het gereedschap. Draai handvast vast.
   OPMERKING: Als het accessoire niet goed op de flens past, kan een adapter nodig zijn.

8. Druk de snelspanhendel terug op zijn plaats.

Adapter

Bladadapter 48-03-2526 (beschikbaar als accessoire) vereist voor deze asgattypen.

WERKING

Om het risico op letsel te verminderen, dient u altijd een geschikte oogbescherming te dragen die is gemarkeerd om te voldoen aan ANSI Z87.1.
Draag bij werkzaamheden in stoffige omgevingen geschikte adembescherming of gebruik een OSHA-conforme stofafzuigoplossing.

Brandstofmeter

Om de resterende lading in de batterij te bepalen, zet u het gereedschap AAN. De brandstofmeter licht 2-3 seconden op. Wanneer er minder dan 10% lading over is, knippert 1 lampje op de brandstofmeter 4 keer.
Om het einde van de lading aan te geven, knippert 1 lampje op de brandstofmeter 8 keer en werkt het gereedschap niet. Laad de batterij op.
Als de batterij te warm wordt, knipperen de lampjes van de brandstofmeter afwisselend en werkt het gereedschap niet. Laat de batterij afkoelen.

Snelheid selecteren

Om de maximale snelheid in te stellen, draait u aan de snelheidsknop. Zet de snelheidsknop op "1" voor de laagste snelheid (10.000 OPM). Zet de snelheidsknop op "12" voor de hoogste snelheid (20.000 OPM).

Starten/stoppen

1. Om het gereedschap te starten, pakt u de handgreep vast en schuift u de schakelaar naar voren naar de AAN (I) stand.
2. Laat het gereedschap op volle snelheid komen voordat u begint met werken.
3. Regel de druk en het oppervlaktecontact tussen het accessoire en het werkstuk.
4. Om het gereedschap te stoppen, schuift u de schakelaar terug naar de UIT (0) stand. Zorg ervoor dat het gereedschap volledig tot stilstand komt voordat u het neerlegt.

TOEPASSINGEN

Om het risico op elektrische schokken te verminderen, dient u het werkgebied te controleren op verborgen leidingen en draden voordat u gaat boren of schroeven.

Typische toepassingen
Er is een grote verscheidenheid aan accessoires beschikbaar voor toepassingen zoals zagen/snijden, schrapen en schuren.

Zagen/snijden

Installeer een zaag-/snijblad onder een hoek die gemakkelijk te gebruiken is. Klem het werkstuk goed vast. Zet de snelheidsknop op een hoge snelheid. Start het gereedschap en laat het op volle snelheid komen. Gebruik matige druk om te voorkomen dat het werkstuk verbrandt of verschroeit.

Schrapen

Installeer een schraapblad onder een hoek die gemakkelijk te gebruiken is. Start het gereedschap en laat het op volle snelheid komen. Gebruik lichte druk en een lage hoek om te voorkomen dat het werkstuk uitsteekt en beschadigd raakt.

Schuren

Installeer een schuursteunschijf onder een hoek die gemakkelijk te gebruiken is. Bevestig een schuurschijf of snijd schuurpapier op maat zodat het op de steunschijf past. Gebruik over het algemeen korrel 24 of 36 voor het verwijderen van zwaar materiaal; korrel 50, 60 of 80 voor het verwijderen van gemiddeld materiaal en korrel 120 of 240 voor het afwerken. Begin altijd met een grove korrel en gebruik geleidelijk fijnere korrels om de gewenste afwerking te verkrijgen.
Klem het werkstuk goed vast. Start het gereedschap en laat het op volle snelheid komen. Gebruik lichte druk en lange, veegende bewegingen van links naar rechts en ga vooruit om de gewenste afwerking te verkrijgen.

ONDERHOUD

Om het risico op letsel te verminderen, dient u altijd de oplader los te koppelen en de batterij uit de oplader of het gereedschap te verwijderen voordat u onderhoudswerkzaamheden uitvoert. Demonteer nooit het gereedschap, de batterij of de oplader. Neem contact op met een MILWAUKEE servicepunt voor ALLE reparaties.

Onderhoud van het gereedschap

Houd uw gereedschap, batterij en oplader in goede staat door een regelmatig onderhoudsprogramma te volgen. Inspecteer uw gereedschap op problemen zoals onnodig lawaai, verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen of enige andere omstandigheid die de werking van het gereedschap kan beïnvloeden. Breng het gereedschap, de batterij en de oplader terug naar een MILWAUKEE servicepunt voor reparatie. Breng het gereedschap, de batterij en de oplader na zes maanden tot een jaar, afhankelijk van het gebruik, terug naar een MILWAUKEE servicepunt voor inspectie.

Als het gereedschap niet start of niet op vol vermogen werkt met een volledig opgeladen batterij, reinig dan de contacten op de batterij. Als het gereedschap nog steeds niet goed werkt, breng het gereedschap, de oplader en de batterij terug naar een MILWAUKEE servicepunt voor reparatie.

Om het risico op persoonlijk letsel en schade te verminderen, mag u uw gereedschap, batterij of oplader nooit in vloeistof dompelen of vloeistof erin laten stromen.

Reinigen

Reinig stof en vuil uit de ventilatieopeningen. Houd de handgrepen schoon, droog en vrij van olie of vet. Gebruik alleen milde zeep en een vochtige doek om te reinigen, aangezien bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststoffen en andere geïsoleerde onderdelen. Enkele hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van gereedschap.

Reparaties

Breng voor reparaties het gereedschap, de batterij en de oplader terug naar het dichtstbijzijnde erkende servicecentrum.

ACCESSOIRES

Gebruik alleen aanbevolen accessoires. Andere kunnen gevaarlijk zijn.
Ga voor een volledige lijst met accessoires online naar www.milwaukeetool.com of neem contact op met een distributeur.

SERVICE

VERENIGDE STATEN

1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com

Neem contact op met Corporate After Sales Service Technical Support met technische, service-/reparatie- of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw aankoop van gereedschap te ontvangen.

CANADA

Milwaukee Tool (Canada) Ltd 1.800.268.4015
Maandag-vrijdag, 7:00 AM - 4:30 PM CST of bezoek www.milwaukeetool.ca

BEPERKTE GARANTIE VS & CANADA

Deze garantie is alleen van toepassing op producten die in de VS en Canada worden verkocht. Raadpleeg de 'Service Center Search' in het gedeelte Onderdelen & Service van de website van MILWAUKEE www.milwaukeetool.com of bel 1.800. SAWDUST (1.800.729.3878) om uw dichtstbijzijnde servicepunt te vinden voor service met en zonder garantie op een elektrisch gereedschap van Milwaukee.
