Victrola VS-120 - BLUETOOTH MICROSYSTEM Handleiding

PRODUCTOVERZICHT

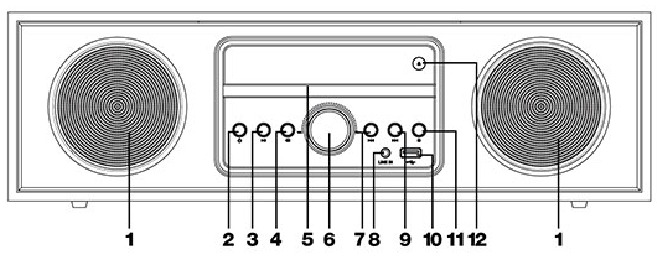

VOORKANT:

1. LUIDSPREKER
2. STANDBY (AAN/UIT)
3. PLAY/PAUSE (Afspelen/Pauze)
4. SOURCE (Bron)
5. DISC TRAY (Schijflade)
6. VOLUME (Volume)

7. PREVIOUS (Vorige)
8. LINE IN (Lijninvoer)
9. NEXT (Volgende)
10. USB
11. STOP (Stoppen)
12. OPEN/CLOSE (Openen/Sluiten)

Opmerking: Om efficiënter energie te besparen in de stand-by stand, koppelt u alle inactieve USB-apparaten los die op het product zijn aangesloten, aangezien de stand-by stand niet bedoeld is met een aangesloten USB-apparaat.

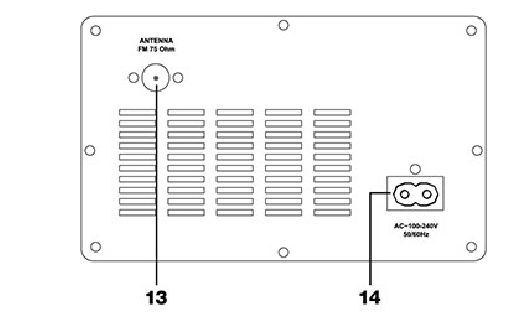

ACHTERKANT:

13. FM-ANTENNE
14. AC-STROOMINGANG

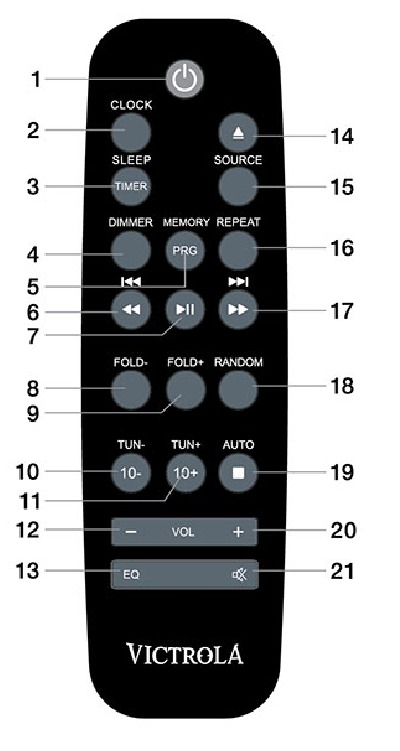

AFSTANDSBEDIENING

WERKING VAN DE AFSTANDSBEDIENING
Plaats de batterijen in de afstandsbediening. Richt de afstandsbediening op de afstandsbedieningssensor op het voorpaneel. De afstandsbediening werkt binnen een afstand van ongeveer 8 meter (26') van de sensor en binnen een hoek van ongeveer 30 graden van de linker- en rechterkant

Batterij installatie

1. Verwijder het deksel van het batterijcompartiment aan de achterkant van de afstandsbediening.

2. Plaats een AAA/I T5V-batterij in het batterijcompartiment en zorg ervoor dat de batterijen met de juiste polariteit zijn geplaatst, overeenkomend met de symbolen + /- zoals aangegeven in het batterijcompartiment.

3. Plaats de deksel terug.


Opmerking:

• Verwijder de batterijen als u de afstandsbediening lange tijd niet wilt gebruiken.
• Meng geen nieuwe en gebruikte batterijen, of verschillende soorten batterijen.
• Zwakke batterijen kunnen lekken en de afstandsbediening ernstig beschadigen.
• De batterijen mogen niet worden blootgesteld aan overmatige warmtebronnen, zoals zonlicht, vuur of iets dergelijks.
• Wees milieuvriendelijk en voer batterijen af ​​volgens de voorschriften van uw overheid.
• Batterijen NIET inbegrepen.

1. STANDBY(ON/OFF) (Stand-by (Aan/Uit))
2. CLOCK (Klok)
3. SLEEP/TIMER (Slaap/Timer)
4. DIMMER
5. MEMORY/PROG (Geheugen/Prog)
6. REWIND/PREVIOUS (Terugspoelen/Vorige)
7. PLAY/PAUSE (Afspelen/Pauze)
8. FOLD-
9. FOLD+

10. TUNE-/IO-
11. TUNE+/10+
12. VOLUME- (Volume omlaag)
13. OPEN/CLOSE (Openen/Sluiten)
14. SOURCE (Bron)
15. REPEAT (Herhalen)
16. FAST FORWARD/NEXT (Snel vooruit/Volgende)
17. RANDOM (Willekeurig)
18. AUTO
19. VOLUME+ (Volume omhoog)
20. MUTE (Dempen)

*Let op: Sommige knoppen werken alleen in bepaalde BRON-modi.

WERKING EN BEDIENING

STANDBY (Stand-by)	Druk hierop om het apparaat in te schakelen. Druk er nogmaals op om het apparaat in de stand-bystand te zetten.
OPEN/CLOSE (Openen/Sluiten)	Druk hierop om de disc tray te openen of te sluiten.
SLEEP (Slaap)	Druk herhaaldelijk om een ​​slaaptijd te selecteren of kies de optie S-OFF om de slaapfunctie uit te schakelen, waarna het apparaat automatisch in de stand-bystand gaat. Druk vervolgens op [STANDBY] om het te activeren. Houd in de stand-bystand ingedrukt om de alarmtimerinstellingsmodus te openen en zorg ervoor dat u de klok correct hebt ingesteld door op de [] toetsen te drukken, druk er nogmaals op om te bevestigen en stel de volumewaarde in met dezelfde methode.
DIMMER (Dimmer)	Druk herhaaldelijk om de helderheid van het scherm aan te passen.
CLOCK (Klok)	Druk in de stand-bystand op deze knop om de klok in te stellen. Druk op de [] knop om 12H of 24H klokweergave te selecteren, druk op de klokknop om te bevestigen en gebruik vervolgens de [] knop om de kloktijd in te stellen, druk er nogmaals op om te bevestigen. Opmerking: alleen beschikbaar in de stand-bystand.
SOURCE (Bron)	Druk herhaaldelijk om te schakelen tussen de CD-, LINE IN-, BLUETOOTH-, USB- en FM-modus.
AUTO (Auto)	Druk hierop om het afspelen te stoppen.
	Druk hierop om het afspelen tijdelijk te pauzeren. Druk er nogmaals op om het afspelen te hervatten. Houd deze knop 3 seconden ingedrukt om de Bluetooth-verbinding te verbreken.
	Druk hierop om naar het volgende nummer te gaan. Houd ingedrukt om het afspelen snel vooruit te spoelen.
	Druk hierop om terug te keren naar het vorige nummer. Houd ingedrukt om het afspelen terug te spoelen.
	Druk op [VOLUME+J om het volume te verhogen.
	Druk op [VOLUME-I om het volume te verlagen.
MEMORY (Geheugen)	Plaats in de stopmodus een CD en druk op [PROGRAM] om naar de programmamodus te gaan. Druk op de pijlen [] om het gewenste nummer te selecteren en druk nogmaals op [PROGRAM] om uw selectie te bevestigen. Druk op om het afspelen van het programma te starten. Opmerking: er kunnen maximaal 20 nummers in de afspeellijst worden opgeslagen.
	Druk hierop om het geluid tijdelijk uit te schakelen. Druk er nogmaals op om het in te schakelen.
RANDOM (Willekeurig)	Druk hierop om de RANDOM-afspeelmodus te schakelen.
REPEAT (Herhalen)	Druk herhaaldelijk om de herhaalmodi te schakelen.
TUNE+	Druk op deze knop om telkens tien nummers te verhogen.
TUNE-	Druk op deze knop om telkens tien nummers te verlagen.
FOLD+	Druk hierop om de volgende map over te slaan.
FOLD-	Druk hierop om terug te keren naar de vorige map.
EQ	Druk hierop om tussen de equalizerstanden te schakelen: flat* rock, pop, jazz of classic.

FM RADIO WERKING
Druk op SOURCE (Bron) om de FM-modus te selecteren.
Sluit voor een optimale verbinding de meegeleverde FM-antenne aan.

	TUNE+: druk op om de frequentie fijn af te stemmen (verhogen) TUNE-: druk op om de frequentie fijn af te stemmen (verlagen). Houd [TUNE+/-I ingedrukt om de frequentie continu te verhogen/verlagen.
	Nadat u een nieuwe frequentie hebt afgestemd, drukt u op [MEMORY] (Geheugen) en selecteert u vervolgens een voorkeursstation door op de of knop te drukken, druk er nogmaals op om het als een voorkeurzender op te slaan.
	Houd ingedrukt om automatisch te scannen naar de uitzendende radiokanalen, druk er nogmaals op om het automatisch scannen te stoppen.
	Druk hierop om naar de volgende voorkeurzender te gaan.
	Druk hierop om naar de vorige voorkeurzender te gaan.

OPMERKING.' In de Tuner-modus zijn de knoppen [VOLUME+/-], [MUTE] ook actief.

VERBINDEN MET BLUETOOTH
Een extern apparaat met Bluetooth-connectiviteit kan draadloos met dit apparaat worden verbonden via de Bluetooth-functie.

1. Schakel het apparaat IN door op de Standby Button (Stand-by knop) te drukken.
2. Druk op de source button (bronknop) totdat "BT" op het LED-scherm verschijnt.
3. Schakel de Bluetooth-instelling van uw externe apparaat IN. Wacht even en zoek vervolgens naar de Bluetooth-koppelingsnaam "VS-120".
4. Selecteer de Bluetooth-koppelingsnaam om het apparaat te verbinden. Zodra de verbinding tot stand is gebracht, klinkt er een hoorbare toon die aangeeft dat het apparaat succesvol is gekoppeld.
5. Draai aan de VOLUME CONTROL KNOB (Volumeknop) om het geluidsniveau aan te passen. Gebruik alle Play/Pause/Next/Previous (Afspelen/Pauze/Volgende/Vorige) functies zoals gewoonlijk.

LINE IN WERKING
Een externe (hulp) audiobron (d.w.z. persoonlijke CD/MP3-speler/Mobiele telefoon of computer) kan via LINE IN op dit apparaat worden aangesloten.

1. Steek een losneembare audiokabel (niet meegeleverd) in de LINE IN-aansluiting aan de voorkant van het apparaat.
2. Druk op de source button (bronknop) totdat het LED-scherm "LINE IN" weergeeft.
3. Steek het andere uiteinde van de audiokabel in de hoofdtelefoon- of Line Out-aansluiting van uw externe bron.
4. Draai aan de VOLUME CONTROL KNOB (Volumeknop) om het geluidsniveau aan te passen.

USB WERKING

1. Steek voor USB-weergave een USB-stick (niet meegeleverd) in de USB-poort aan de voorkant van het apparaat.
2. Druk op de Source Button (Bronknop) totdat het LED-display "USB" weergeeft.
3. Het afspelen start automatisch,
   • Gebruik de FOLD+ en FOLD- Buttons (Map omhoog en Map omlaag knoppen) om tussen mappen te schakelen (indien van toepassing).

PROBLEEMOPLOSSING

Raadpleeg de volgende tabel voor eenvoudige oplossingen voordat u contact opneemt met de klantenservice.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Veiligheidsmaatregelen
De informatie die u nodig hebt om gevaar voor de gebruiker en andere mensen, evenals schade aan eigendommen te voorkomen, wordt hieronder beschreven. 'Beschrijving van tekens' toont verschillende niveaus van gevaar of schade die kunnen optreden als gevolg van verkeerde behandeling.

Belangrijke opmerkingen
Dit boek is slechts een leidraad voor de bediening door de gebruiker, geen criterium voor configuratie.
Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

	De bliksemflits is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van gevaarlijke spanning in de behuizing van het product, en het aanraken van de interne componenten kan leiden tot een risico op elektrische schokken voor personen.
	Het uitroepteken is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedieningsinstructies.
	Open de klep niet om het risico op elektrische schokken of brand te verminderen. Laat onderhoud over aan gekwalificeerd servicepersoneel.
	This mark indicates this unit belongs to class produce radiation harm to the directly touching human body. I laser product. The laser beam may
	Refers to alternating current (AC).		Refers to stand-bye
	Refers to direct current (DC).		Refers to "NO" (power).
	Refers to class II equipment.		Refers to dangerous voltage.

Important Safety Instructions

1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer's instructions,
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.
14. Refer all servicing to qualified service personnel, Servicing is required when the apparatus has been damaged in anyway, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.
15. This equipment is a Class II or double insulated electrical appliance. It has been designed in such a way that it does not require a safety connection to electrical earth

16. No naked flame sources, such as lighted candles, should be placed on the apparatus.
17. Attention should be drawn to environmental aspects of battery disposal.
18. The product is designed to use in moderate climates.
19. The mains plug or an appliance coupler is used as a disconnecting device, the disconnecting device shall remain readily operable,

20. Do not expose the device to rain, moisture, dripping, or splashing,
21. Do not place objects filled with liquids. such as vases, on the device.

Accessories Included:

• User Manual
• Remote Control
• FM Antenna
• Detachable Power Cord (2 PCS)

SPECIFICATIES

Power supply		AC -100-240V, 50/60Hz
Power consumption		30W
Working environment	Temperature	-10~+35ºC
	Relative humidity	5%-90%
Disc output	S/N (A weight)	>75 dB (1 kHz)
	Dynamic Range	70 dB (1 kHz)
	THD+NOISE	-60dB (1 kHz)
	WOW FLUTTER	Below the limit of apparatus measure
Tuner	FM band Range	87.5MHz~108MHz
Power output (Max)		15WX2
Frequency response		3dB (20Hz~20kHz)
Unit Size		16" (405mm) x 11" (275mm) x 4.7" (119mm)
Unit Weight		9.51bs (4.3kg)
Bluetooth Transmitted power		< 13dBm
Bluetooth Frequency		2402MHz-2480MHz
Accessories		CD Micro System, Remote Control, FM Antenna, Instruction Manual

Design and specification are subject to change without notice.
