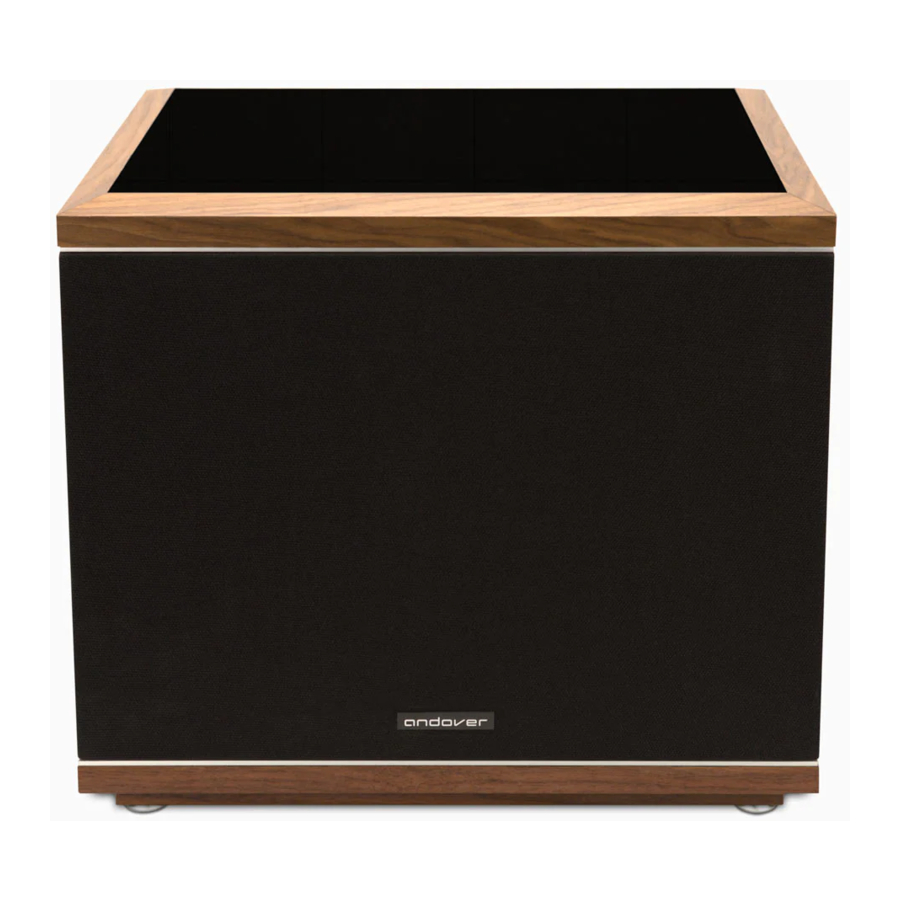

Handleiding Andover MODEL-ONE Subwoofer

Introductie

Uw subwoofer is qua geluid en uiterlijk perfect afgestemd op het Model-One Turntable muzieksysteem. Hij kan zelfstandig worden gebruikt met zijn prachtige blad van gehard glas, of worden geïntegreerd in het Model-One standsysteem om een volledig muzieksysteem te creëren met een zo klein mogelijke voetafdruk.
Hoewel hij is geoptimaliseerd voor gebruik met het Model-One systeem, is hij ook een uitstekende keuze om te gebruiken als aanvulling op een hoogwaardig audiosysteem van elk merk om de lage frequentieprestaties uit te breiden.
In tegenstelling tot gewone home-theater subwoofers, geeft het Model-One Subwoofer-ontwerp prioriteit aan een soepele frequentierespons en nauwkeurige impulsrespons boven pure luidheid. De dubbele 10" woofers in een gesloten Acoustic Suspension-ontwerp zorgen voor een soepele, uitgebreide basrespons die perfect past bij het Model-One muzieksysteem.
Om het maximale uit uw systeem te halen, moet u deze handleiding zorgvuldig doornemen en de belangrijke veiligheidsinstructies opvolgen. Als u vragen heeft die hier niet worden behandeld, neem dan contact op met de Andover Audio-ondersteuning via e-mail (support@andoveraudio. com) of telefoon (+1 978.775.3670).
Met de juiste zorg en bediening zal uw Andover-product vele jaren probleemloos plezier bieden.
Bewaar de doos en de originele verpakking voor het geval u uw apparaat ooit moet verplaatsen of verzenden.

Over Andover

Sinds 2012 levert Andover Audio achter de schermen ontwerp- en fabricagediensten aan enkele van de meest erkende merken in de auto-, professionele en high-performance consumentenaudio. We richten onze bekroonde vaardigheden nu op onze eigen productlijn die op kunstzinnige wijze uitzonderlijk geluid combineert met een onderscheidend ontwerp.

In de doos

• Model One Subwoofer
• Glazen blad (verwijderbaar)
• AC-voedingskabel
• 1M signaalkabel met RCA-stekkers
• 2M signaalkabel met RCA-stekkers
• Stelvoeten (AANTAL - 4)
• Producthandleiding

Plaatsing in de ruimte

De lange golflengten van lage frequentiegeluiden overschrijden de afmetingen van de meeste huiskamers. Met dergelijke lange golflengten zal het geluid dat door de muren wordt weerkaatst, de bas op sommige plaatsen versterken en de bas op andere plaatsen annuleren. Dit is het resultaat van "staande golven". Als gevolg hiervan beïnvloedt elke kamer de waargenomen bas vanuit een bepaalde luisterpositie aanzienlijk. Het begrijpen van hoe deze staande golven in uw specifieke kamer werken, is belangrijk om de meest bevredigende algehele prestatie te krijgen. Het verplaatsen van de subwoofer een paar meter in beide richtingen kan een dramatisch effect hebben op de waargenomen basrespons. Elke kamer is anders, dus experimenteren in uw specifieke kamer is essentieel.
De symmetrie die ontstaat door de subwoofer direct in het midden van een muur te plaatsen, kan het effect van staande golfreflecties vaak meer uitgesproken maken. Het is meestal het beste om de woofer een paar meter aan weerszijden van het midden te plaatsen.
Plaatsing in de hoek levert de sterkste versterking van de bas in de kamer op, maar kan ook staande golven verder verergeren. U zult verschillende locaties moeten proberen om te bepalen welke locatie het beste werkt in uw specifieke kamer.
Uw Model-One Subwoofer gebruikt een digitale crossover met een zeer scherpe cutoff boven de geselecteerde frequentie. Dit maakt het mogelijk om de subwooferlocatie tot op 12 voet van het Model-One Turntable muzieksysteem te scheiden en toch een soepele mix met de hoofdtelefoons te behouden. Zodra u de locatie voor uw subwoofer hebt bepaald, moet u het volume en de lage-passfrequentie verfijnen voor de beste sonische mix vanaf uw favoriete luisterpositie.
Wanneer u de Model-One Subwoofer installeert als een integraal onderdeel van de standaard, plaatst u het Model-One systeem waar voor het beste geluid over het hele bereik, zoals beschreven in de handleiding van het Model-One Turntable muzieksysteem. Het plaatsen van het systeem in de buurt van het midden van een muur, maar niet perfect gecentreerd, zal waarschijnlijk het beste algehele geluid opleveren.

Subwoofer Setup

Installeer de vier verstelbare voetjes in de vier onderste hoeken van de subwoofer door ze in de schroefdraadinzetstukken te schroeven. Deze kunnen enigszins worden aangepast om de subwoofer of de standaard waterpas te zetten indien nodig zodra deze zich op zijn uiteindelijke locatie in uw kamer bevindt.

Om de subwoofer afzonderlijk te gebruiken:

1. Verwijder voorzichtig het blad van gehard glas uit de schuimverpakking en plaats het voorzichtig in de uitsparing in het midden van het bovenframe.
2. Afhankelijk van uw uiteindelijke plaatsing, moet u mogelijk de volumeregelaar uit de middelste positie verplaatsen om de uitvoer van de Model-One Music te evenaren

Om de subwoofer te integreren met de standaard:

1. Verwijder de 4 schroeven waarmee het bovenpaneel tijdens het transport aan de subwoofer is bevestigd en zet de bovenkant opzij.

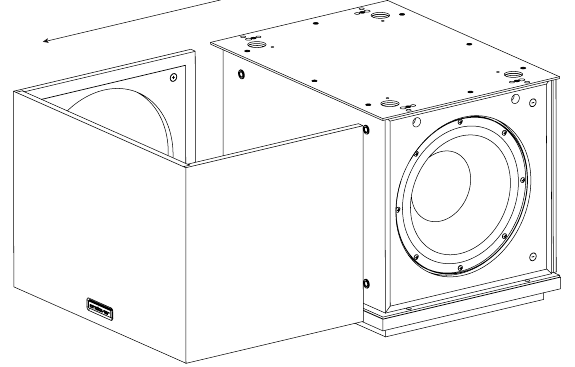

2. Verwijder het subwooferrooster door van achteren op het rooster aan beide zijden te drukken. Schuif het rooster recht naar voren.


3. Bereid de bovenste standaard voor door de 4 nokvergrendelingspennen in de binnenste schroefdraadgaten te installeren. Schroef ze volledig in, maar draai ze niet te vast. Druk ook de houten uitlijningspluggen volledig in de grotere aangrenzende gaten.

4. Plaats de bovenste standaard op de subwoofer en zorg ervoor dat de pennen in de juiste gaten worden uitgelijnd.

5. Plaats vergrendelingsnokken in elk van de vier gaten en vergrendel ze door de nokken met de klok mee te draaien totdat ze stoppen.

6. Plaats het rooster terug door het voorzichtig van voren te schuiven totdat het volledig is geplaatst.
7. Stel de stelvoeten indien nodig af om het geheel waterpas te zetten.

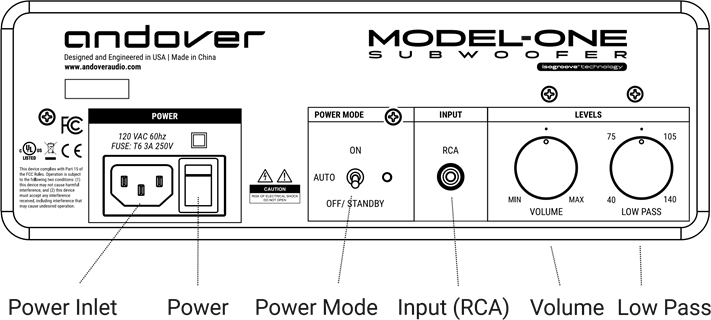

Achterpaneel

De eerste aansluitingen maken

1. Sluit het netsnoer aan op de AC-voedingsingang en steek het andere uiteinde in een geaard stopcontact.
2. Sluit een RCA-kabel van de Subwoofer-uitgang van de broncomponent aan op de RCA-jack-ingang.
3. Zet de aan/uit-schakelaar naast de AC-ingang op AAN.
4. Zet de Power mode (Stroommodus) schakelaar in de AUTO (AUTO) (midden) stand.

Als u het Model-One Turntable muzieksysteem gebruikt, zet u de Volume- en Frequency-knoppen in de middelste vergrendelingsstand. Dit is onze door de fabriek aanbevolen instelling. Zodra het systeem is geïnstalleerd en in werking is, kunt u deze bedieningselementen naar eigen smaak aanpassen.
De LED naast de Power Mode (Stroommodus) schakelaar geeft de bedrijfsstatus aan. Een rode LED geeft aan dat de subwoofer aan staat en in stand-by staat. Wanneer er een signaal aanwezig is, wordt de LED groen en is de subwoofer actief. Na een paar minuten stilte keert de woofer terug naar stand-by.

Niveau en frequentie aanpassen

De gecentreerde posities van de niveau- en frequentieknoppen vormen het ideale startpunt wanneer de subwoofer wordt gebruikt met het Model-One Music System. Dit zou een ideale match moeten opleveren wanneer de subwoofer wordt gebruikt als het onderste deel van de standaard.
Als de subwoofer los van de standaard wordt geplaatst, of als een andere bron dan het Model-One Music System wordt gebruikt, moet u de instellingen mogelijk afwijken van de standaard.
Pas het subwooferniveau naar wens aan om het basniveau in evenwicht te brengen met de rest van het systeem vanaf uw luisterpositie. Houd er rekening mee dat overmatige basversterking kan leiden tot overmatige vervorming, en in extreme gevallen feedback kan veroorzaken ondanks de Isogroove-technologie. Het verhogen van het volumeniveau voorbij de vergrendelde (gecentreerde) positie moet met mate gebeuren. Voor de meest muzikaal bevredigende prestaties moet het volume worden ingesteld op een niveau waarop de subwoofer niet klinkt als een aparte luidspreker. Hij moet naadloos overgaan in het primaire geluid en geen bijzondere aandacht op zichzelf vestigen.
U kunt ook het laagdoorlaatfilter aanpassen om een geluid te bereiken dat u bevalt. Als u behoefte hebt aan meer middenbas om meer gewicht toe te voegen aan mannenstemmen en elektrische bas, draait u de frequentieknop een paar graden met de klok mee. Dit verhoogt de versterking van de hogere bas van de subwoofer. Als u daarentegen de hogere bas wilt verminderen, zonder de zeer lage bas te beïnvloeden, draait u de frequentieknop tegen de klok in. Wij zijn er vast van overtuigd dat deze aanpassing het beste op het gehoor kan worden gedaan op de uiteindelijke locatie.
Als uw broncomponent een home cinema-receiver is met een subwooferuitgang, zet u de frequentieknop van de Model-One Subwoofer volledig met de klok mee en gebruikt u de crossover-instellingen op uw receiver of processor om de frequentie in te stellen.
Veel mensen stellen hun subwoofer in eerste instantie onrealistisch hard af en verlagen uiteindelijk het niveau na verloop van tijd. We raden aan om te beginnen vanuit de gecentreerde positie op beide bedieningselementen, geef uzelf wat tijd om aan het geluid te wennen met deze instellingen en pas ze vervolgens geleidelijk in de loop van de tijd aan totdat u de balans bereikt die bij uw voorkeur past.

Isogroove-technologie

Isogroove is onze naam voor de reeks ontwerpkenmerken die de opwekking en daaropvolgende overdracht van mechanische trillingen door de structuur van het product verminderen. Dit vermindert de kans dat ze worden opgevangen door de stylus van de draaitafel, wat resulteert in feedback. Andover-producten met Isogroove zijn op verschillende locaties getest en hebben bewezen zeer effectief te zijn bij gebruik zoals bedoeld. Er zijn enkele zeldzame gevallen waarin feedback nog steeds kan optreden, ondanks de effectiviteit van de Isogroove-technologie.

1. Luchtdrukgolven kunnen de stylus rechtstreeks laten trillen, en niet door mechanische trillingen in het product die Isogroove aanpakt. Als dit gebeurt, moet u mogelijk het volumeniveau van de subwoofer verlagen of de subwoofer verder van het Model-One Turntable Music-systeem plaatsen.
2. De bouwconstructie kan trillingen door de vloer en uiteindelijk in de draaitafel overbrengen. Het kan nodig zijn om te experimenteren met locaties in uw kamer om de meest solide basis te vinden om trillingen van de bouwconstructie te minimaliseren.

Houd er rekening mee dat deze gevallen geen storingen zijn van de Isogroove-technologie, maar het resultaat zijn van ongebruikelijke installatieomstandigheden buiten het product. Deze problemen kunnen over het algemeen worden opgelost door de componenten in de kamer of ten opzichte van elkaar te verplaatsen.
Neem bij problemen gerust contact met ons op via:
support@andoveraudio.com of +1 978.775.3670

Service
Mocht u een probleem tegenkomen dat u niet kunt oplossen, neem dan contact op met de klantenservice via support@andoveraudio.com, of met de dealer die uw unit heeft verkocht.
Als u uw unit om welke reden dan ook moet retourneren, moet deze veilig worden verpakt en verzonden in de originele doos en het verpakkingsmateriaal. Zorg ervoor dat u de glazen bovenkant verwijdert en opnieuw verpakt in de speciale schuimverpakking.
Schade als gevolg van onjuiste verpakking valt niet onder de garantie.

Productreiniging

Gebruik een zachte, droge doek of perslucht. Natuurlijke houten oppervlakken kunnen worden behandeld met een hoogwaardige reiniger en afwerkingsolie voor houten oppervlakken. De glazen bovenkant kan worden gereinigd met een traditionele glasreiniger, maar wees voorzichtig om niet een overmatige hoeveelheid te gebruiken die het omliggende houten frame kan beschadigen.
Gebruik geen agressieve of op chloor gebaseerde reiniger op het product. Reinig alleen de buitenkant van het product.

Specificaties

Type: Acoustic Suspension (gesloten) behuizing ¾" MDF met interne versteviging, echt walnootbeslag en gehard glazen bovenkant.
Woofers: 2 x 10"
Nominale diameter met polypropyleen conussen en 2" spreekspoelen
Versterkervermogen: 200W RMS
Invoertype: monaurale lijningang.
Crossover-type: 4e orde
Linkwitz-Riley variabele laagdoorlaatfilter
Crossover-frequentie: variabel 40Hz – 140Hz. Standaard (midden) 100Hz.
Bruikbaar frequentiebereik: 25Hz – 140Hz (hoge frequentie cutoff is afhankelijk van de instelling van het laagdoorlaatfilter.)
Stroomingang: 3-pins IEC-connector
Stroomvereiste: 100-240VAC 5060Hz.

Afmetingen
Met geïnstalleerde bovenkant: 18" B x 13,5" D x
15,75"H
Met verwijderde bovenkant: 18" B x 13,5" D x
14,75"H

Waarschuwingen

NIET OPENEN OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VOORKOMEN, VERWIJDER DE AFDEKKING NIET. GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.
LAAT ONDERHOUD UITVOEREN DOOR GEKWALIFICEERD ONDERHOUDS Personeel.
Dit symbool waarschuwt de gebruiker voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende sterk kan zijn om een risico op elektrische schokken voor personen te vormen.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Gebruik dit apparaat niet in de buurt van water.
5. Maak alleen schoon met een droge doek.
6. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
7. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
8. Omzeil de veiligheid van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
10. Gebruik alleen met de kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant, of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
11. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
12. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
13. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
14. Installeer dit apparaat niet in een boekenkast of iets dergelijks.
15. Het apparaat verbruikt nominaal niet-werkend vermogen via het stopcontact met de STANDBY/ON-schakelaar in de stand-bystand.
16. Het apparaat moet dicht genoeg bij het stopcontact worden geplaatst zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt vastpakken.
17. Om de stroomtoevoer volledig te onderbreken, kan de aan/uit-schakelaar op het achterpaneel worden uitgeschakeld.
18. Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.
19. De batterij mag niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.

Aanvullend veiligheidsadvies

1. Houd omringende objecten op minstens tien centimeter afstand van het apparaat voor voldoende ventilatie.
2. Ventilatieopeningen op het apparaat mogen niet worden belemmerd door voorwerpen zoals kranten, doeken, gordijnen en dergelijke.
3. Plaats geen open vuurbronnen in de buurt van het apparaat, zoals brandende kaarsen.
4. Gooi interne elektronica weg in overeenstemming met de lokale veiligheids- en milieuvoorschriften.
5. Gebruik het apparaat niet bij een temperatuur lager dan 2˚ C of hoger dan 38˚ C.

• VERWIJDER DE EXTERNE BEHUIZINGSONDERDELEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE KLANTENONDERSTEUNING VAN ANDOVER AUDIO. GEBRUIK HET PRODUCT NIET VOORDAT HET IS GEREPAREERD.
