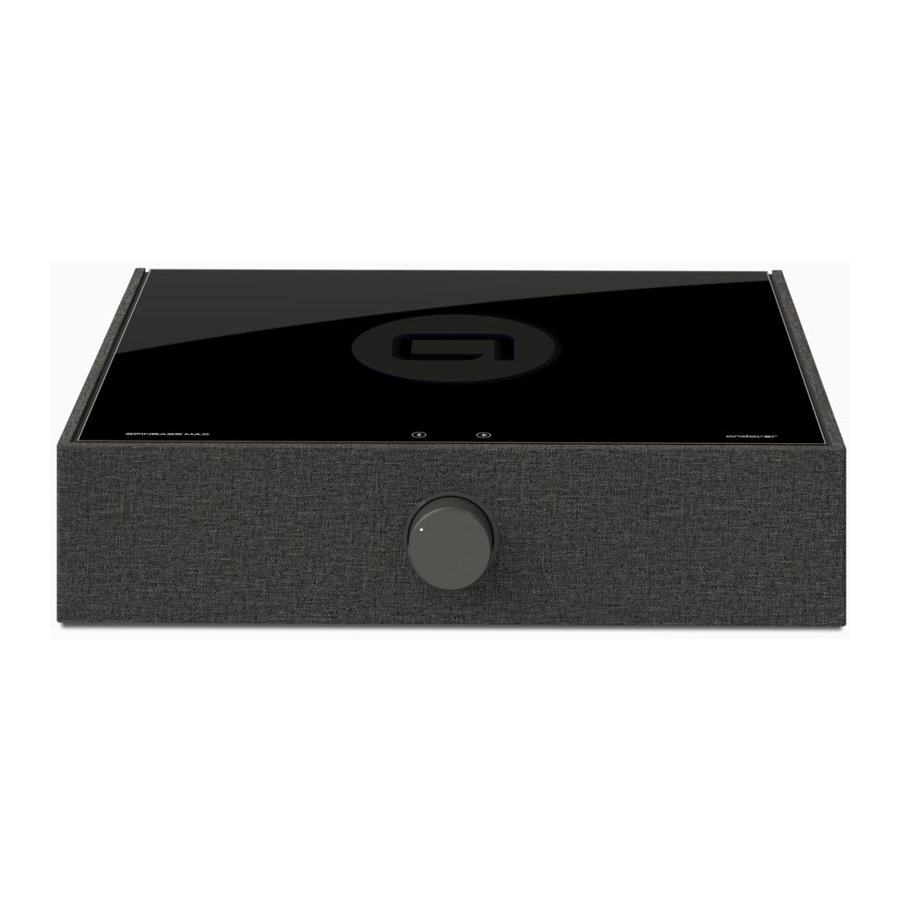

Andover SpinBase - Handleiding luidsprekersysteem voor draaitafel

Introductie

Het is alles wat u nodig hebt om te genieten van geweldig geluid van uw draaitafel of draagbare platenspeler, Bluetooth-apparaat en elke bedrade analoge bron die u wilt toevoegen. Door Spinbase te combineren met de Andover Spindeck-draaitafel ontstaat een eenvoudig en betaalbaar afspeelsysteem dat eenvoudig te installeren is, geweldig klinkt en gemakkelijk te gebruiken is.
Als u een plek nodig hebt om uw Spinbase te plaatsen, bieden we ook een bijpassende Spinstand die een solide platform biedt voor Spinbase en tegelijkertijd opslag biedt voor maximaal 150 LP's.
Door onze Songbird wifi-streamingadapter (apart verkrijgbaar) toe te voegen, krijgt uw Spinbase toegang tot het wereldwijde web van high-resolution entertainment van de meest populaire streamingdiensten en internetradiostations.
Neem contact op met uw plaatselijke dealer of bezoek onze website voor meer informatie over deze accessoires.
We hopen oprecht dat u blij zult zijn met de jaren van geweldig klinkend, eenvoudig te bedienen, muzikaal entertainment dat Spinbase zal bieden.
Om het meeste uit Spinbase te halen, moet u deze handleiding aandachtig doornemen en de belangrijke veiligheidsinstructies opvolgen. Als u vragen hebt die hier niet worden behandeld, neem dan contact op met Andover Audio-ondersteuning via e-mail (support@andoveraudio. com) of telefoon (+1 978.775.3670).
Met de juiste zorg en bediening zal uw Spinbase vele jaren probleemloos plezier bieden.
Bewaar de doos en de originele verpakking voor het geval u uw apparaat ooit moet verplaatsen of verzenden.

Over Andover Audio

Sinds 2012 bieden wij bij Andover Audio achter de schermen ontwerp- en productiediensten aan enkele van de meest erkende merken in mobiele, professionele en hoogwaardige consumentenaudio. We richten onze bekroonde vaardigheden nu op onze eigen productlijn die op kunstzinnige wijze uitzonderlijk geluid combineert met een onderscheidend ontwerp.

In de doos

• Spinbase-hoofdeenheid
• AC-voeding
• RCA-signaalkabel

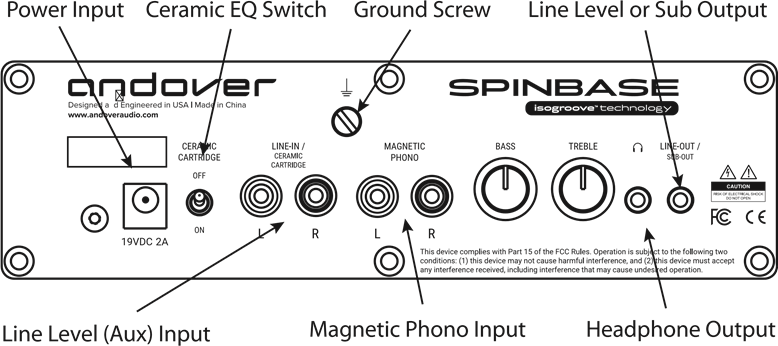

Aansluitingen op het achterpaneel

POWER INPUT - Sluit hier eerst de meegeleverde DC-voeding aan en steek vervolgens de stekker van de voeding in het stopcontact.
CERAMIC EQ SWITCH - Als uw platenspeler een keramische cartridge heeft, zet deze schakelaar dan op ON. Laat hem UIT voor alle andere ingangen. Zie pagina 8 voor meer details.
LINE IN - Gebruik deze ingang om een draaitafel aan te sluiten met een ingebouwde phono-voorversterker, de Line-Out van een platenspeler of een bron op lijnniveau, zoals een cd-speler of een accessoire voor audiostreaming.
MAGNETIC PHONO INPUT - Aansluiten op een hoogwaardige draaitafel die is uitgerust met een magnetische phono-cartridge die geen ingebouwde voorversterker heeft of waarvan de voorversterker is omzeild.
GROUND SCREW - Sluit de AARDDRAAD van draaitafels met deze functie aan om brom te verminderen.
HEADPHONE OUTPUT - Sluit hier een hoofdtelefoon aan. Als u een apparaat op deze aansluiting aansluit, worden de ingebouwde luidsprekers uitgeschakeld.
LINE or SUB OUTPUT - Gebruik deze aansluiting om een subwoofer aan te sluiten, of om externe actieve luidsprekers of een versterker aan te sluiten.

Uw draaitafel aansluiten

Spinbase kan worden gebruikt met veel verschillende soorten draaitafels of platenspelers. De term platenspeler beschrijft een alles-in-één apparaat met luidsprekers. Een draaitafel is een component die moet worden aangesloten op een luidspreker of versterker. Hoe u hem op Spinbase aansluit, is afhankelijk van het type draaitafel of platenspeler dat u hebt.

1. Componentendraaitafel met magnetische cartridge
   Dit is het meest voorkomende type draaitafel dat meestal wordt gebruikt met Spinbase.
   • Sluit de linker- en rechterphono-stekkers aan op het paar ingangsaansluitingen met het label "Magnetic Phono".
   • Als uw draaitafel is uitgerust met een AARDDRAAD, bevestig deze dan aan de aardingsschroef op Spinbase. Als deze niet goed is bevestigd, kunt u overmatig bromgeluid uit de luidsprekers horen.
   • Zet de Ceramic Cartridge-schakelaar in de stand "OFF".
2. Componentendraaitafel met magnetische cartridge en ingebouwde voorversterker.
   Deze komen ook vrij vaak voor en u hebt twee aansluitmogelijkheden.
   • Als uw draaitafel geen schakelaar heeft om de ingebouwde voorversterker uit te schakelen, sluit u de uitgang van de draaitafel aan op de LINE-IN-aansluitingen op Spinbase.
   • Als uw draaitafel een schakelaar heeft waarmee u de ingebouwde voorversterker kunt omzeilen, zet u de schakelaar in de bypass-modus en sluit u deze aan zoals in voorbeeld 1 hierboven.
   • Afhankelijk van de kwaliteit van de ingebouwde voorversterker van uw draaitafel, kunt u beide opties proberen en gebruiken wat voor u het beste klinkt.
   • Zet de Ceramic Cartridge-schakelaar in de stand "OFF".
3. Alles-in-één platenspeler
   Spinbase kan ook het geluid van de meeste alles-in-één platenspelers die al ingebouwde luidsprekers hebben, aanzienlijk verbeteren.
   • Sluit de uitgang van uw platenspeler aan op de LINE-IN-aansluitingen op Spinbase.
   • Als uw platenspeler is uitgerust met een keramische cartridge (meest voorkomend voor dit type product), zet u de Ceramic Cartridge EQ-schakelaar in de stand ON.
   • Als uw platenspeler een magnetische cartridge heeft (niet gebruikelijk), laat u de Ceramic EQ-schakelaar in de stand OFF staan.

Spinbase gebruiken

Om Spinbase in te schakelen, draait u de centrale bedieningsknop met de klok mee voorbij de klik. De LED-aanwijzer op de knop licht op om aan te geven dat de stroom is ingeschakeld.
Alle ingangen op Spinbase zijn altijd actief. Het is niet nodig om tussen ingangen te schakelen. Begin gewoon met het gebruiken van de bron die u wilt horen en schakel de bron uit die u niet wilt horen. Dit is misschien ongebruikelijk, maar zodra u eraan gewend bent, zult u het natuurlijk en intuïtief vinden.

Bluetooth-apparaten aansluiten

Spinbase is eenvoudig aan te sluiten. Er zijn geen wachtwoorden of codes vereist.

• Schakel de Spinbase in.
• Ga naar het Bluetooth-menu op uw telefoon of ander apparaat.
• Selecteer Spinbase.
• Zodra het apparaat aangeeft dat het "verbonden" (verbonden) is, bent u klaar om af te spelen.

Let op: als u verbinding wilt maken met een ander apparaat, moet u eerst het oorspronkelijke apparaat "disconnect" (loskoppelen) of "forget" (vergeten). Dit moet vanaf het oorspronkelijke apparaat worden gedaan.

Bas- en hoge tonenregeling

De regelaars voor bas en hoge tonen bevinden zich op het achterpaneel en kunnen hun respectieve frequentiebereiken versterken of verzwakken. De normale positie met ongewijzigde respons wordt aangegeven door de pal die u voelt wanneer de regelaars gecentreerd zijn.

Specificaties

Beschrijving: Geïntegreerd actief luidsprekersysteem met phono-voorversterker en Bluetooth-ontvanger.
Muziekvermogen: 36 W totaal (2 x 18 W)
Akoestisch frequentiebereik: 65 Hz – 20 kHz +/- 3 dB (onder laboratoriumomstandigheden)
Phono-ingangsimpedantie: 47k / 100pF
Lijninvoeringimpedantie: 20k Ohm
Hoofdtelefoon / lijnuitgang: 105mW @ 16 Ohm. Frequentiebereik: 20Hz–20kHz
Stroomverbruik: 19VDC / 2A
Gewicht: 5 kg / 11 lbs
Afmetingen:
Hoogte: 82,55 mm / 3,25"
Breedte: 446 mm / 18"
Diepte: 356 mm / 13,5"

Plaatsing in de ruimte

Zoals bij elk geluidssysteem heeft de plaats in uw kamer invloed op hoe goed het geluid de ruimte vult. Spinbase beschikt over een geluidsveld van 270 graden voor een ruimtelijke, meeslepende weergave die zijn compacte formaat tenietdoet. Geluid wordt aan beide zijden en aan de voorkant van de eenheid uitgestraald, dus zorg ervoor dat u het geluid van de zijkanten niet blokkeert. Hoewel de plaatsing van Spinbase minder complex is dan een typisch componentsysteem, zullen het volgen van deze eenvoudige richtlijnen resulteren in de meest plezierige geluidskwaliteit.

• Om een zo gelijkmatige geluidsdekking te garanderen, plaatst u het systeem bij voorkeur in het midden van een van de muren. Het moet zich op of iets onder oorhoogte bevinden voor een zittende luisteraar.
• Het gebruik van de optionele Spinstand plaatst het systeem op de ideale hoogte in de meeste kamers.
• Als de unit in een hoek wordt geplaatst, kantel hem dan 45 graden zodat de luidsprekers aan één kant niet worden geblokkeerd.
• Houd de zijkanten van de unit vrij van vaste objecten over een zo groot mogelijke afstand, maar minimaal 12" (~30,5 cm).
• Plaats de unit op een stevige tafel of een componentenrek. Gebruik GEEN zachte trillingsisolatoren en plaats de unit NIET op een tapijt of schuimoppervlak. Als het steunoppervlak niet voldoende stijf is, kan akoestische terugkoppeling optreden.
• Plaats de unit niet in een afgesloten boekenkast of kast, omdat dit de prestaties aanzienlijk zal belemmeren.

Service
Mocht u een probleem tegenkomen dat u niet kunt oplossen, neem dan contact op met de klantenservice via support@andoveraudio.com, of met de dealer die uw unit heeft verkocht.
Als u uw unit om welke reden dan ook moet retourneren, moet deze veilig worden verpakt en verzonden in de originele doos en het verpakkingsmateriaal. Schade die het gevolg is van onjuiste verpakking valt niet onder de garantie.

Productreiniging

Gebruik een zachte, droge doek of perslucht. Vinyl oppervlakken kunnen worden gereinigd met een mild reinigingsmiddel of een vochtige doek.
Gebruik nergens op het product een agressief of chloorhoudend reinigingsmiddel. Reinig alleen de buitenkant van het product.
Andover Audio, L.L.C.
15 High Street North Andover, Massachusetts 01845
www.andoveraudio.com | support@andoveraudio.com | 978.775.3670
Andover is een geregistreerd handelsmerk van Andover Audio, L.L.C.
Andover Audio abonneert zich op een programma van continue verbetering. Als gevolg hiervan kunnen sommige producteigenschappen en -kenmerken zonder voorafgaande kennisgeving worden gewijzigd.

WAARSCHUWINGEN

NIET OPENEN OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DE KAP NIET VERWIJDEREN. GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.
LAAT ONDERHOUD UITVOEREN DOOR GEKWALIFICEERD ONDERHOUDS-PERSONEEL.
Dit symbool waarschuwt de gebruiker voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Gebruik dit apparaat niet in de buurt van water.
5. Maak alleen schoon met een droge doek.
6. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
7. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
8. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
10. Gebruik het apparaat alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
11. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
12. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
13. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
14. Installeer dit apparaat niet in een boekenkast of een soortgelijke unit.
15. Het apparaat verbruikt nominaal niet-bedrijfsmatig vermogen uit het stopcontact met de STANDBY/ON-schakelaar in de standby-stand.
16. Het apparaat moet zich dicht genoeg bij het stopcontact bevinden zodat u de stekker van het netsnoer op elk moment gemakkelijk kunt vastpakken.
17. Om de stroomtoevoer volledig te onderbreken, kan de stroomschakelaar op het achterpaneel worden uitgeschakeld.
18. Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.
19. De batterij mag niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.

Aanvullend veiligheidsadvies

1. Houd omringende objecten op minstens vier centimeter afstand van het apparaat voor voldoende ventilatie.
2. Ventilatieopeningen op het apparaat mogen niet worden belemmerd door voorwerpen zoals kranten, doeken, gordijnen en dergelijke.
3. Plaats geen open vuurbronnen in de buurt van het apparaat, zoals brandende kaarsen.
4. Voer interne elektronica af in overeenstemming met de lokale veiligheids- en milieuvoorschriften.
5. Gebruik het apparaat niet bij een temperatuur lager dan 36˚ F / 2˚ C of hoger dan 100˚ F / 38˚ C.

• VERWIJDER DE EXTERNE BEHUIZINGSONDERDELEN NIET OM DE ELEKTRONICA BLOOT TE LEGGEN. ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.
• ALS U PROBLEMEN ONDERVINDT MET DIT PRODUCT, NEEM DAN CONTACT OP MET DE KLANTENSERVICE VAN ANDOVER AUDIO. GEBRUIK HET PRODUCT NIET TOTDAT HET IS GEREPAREERD.

www.andoveraudio.com
