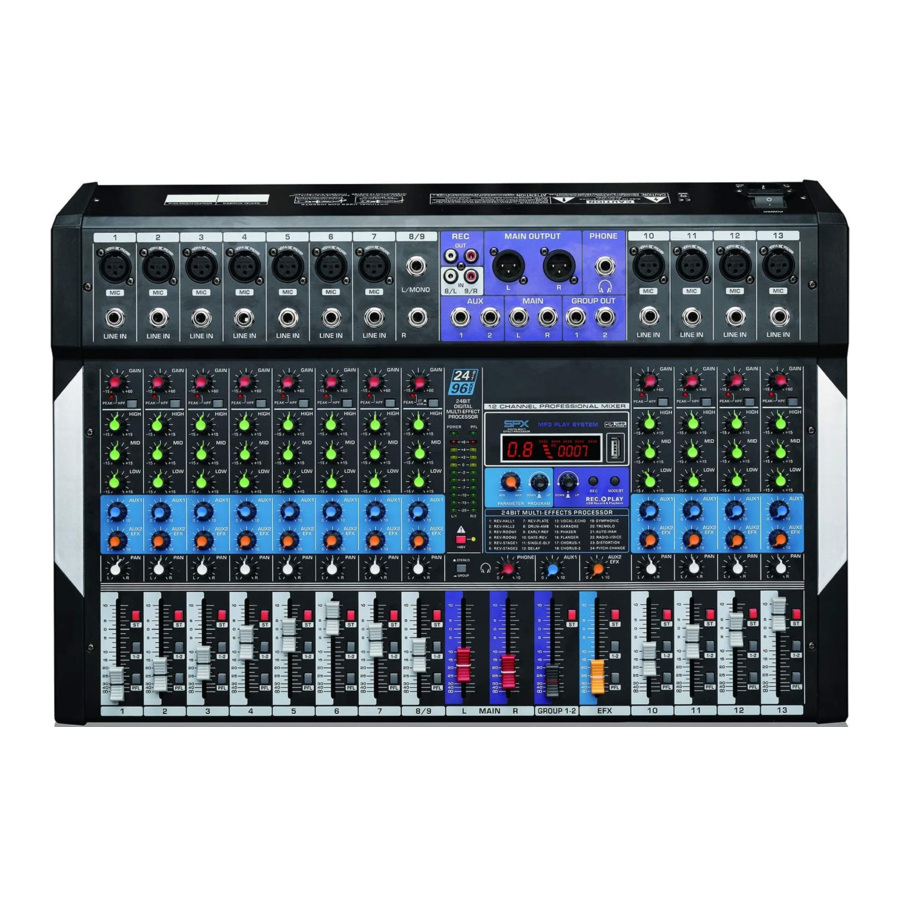

boytone BT-120MX - Mixerhandleiding

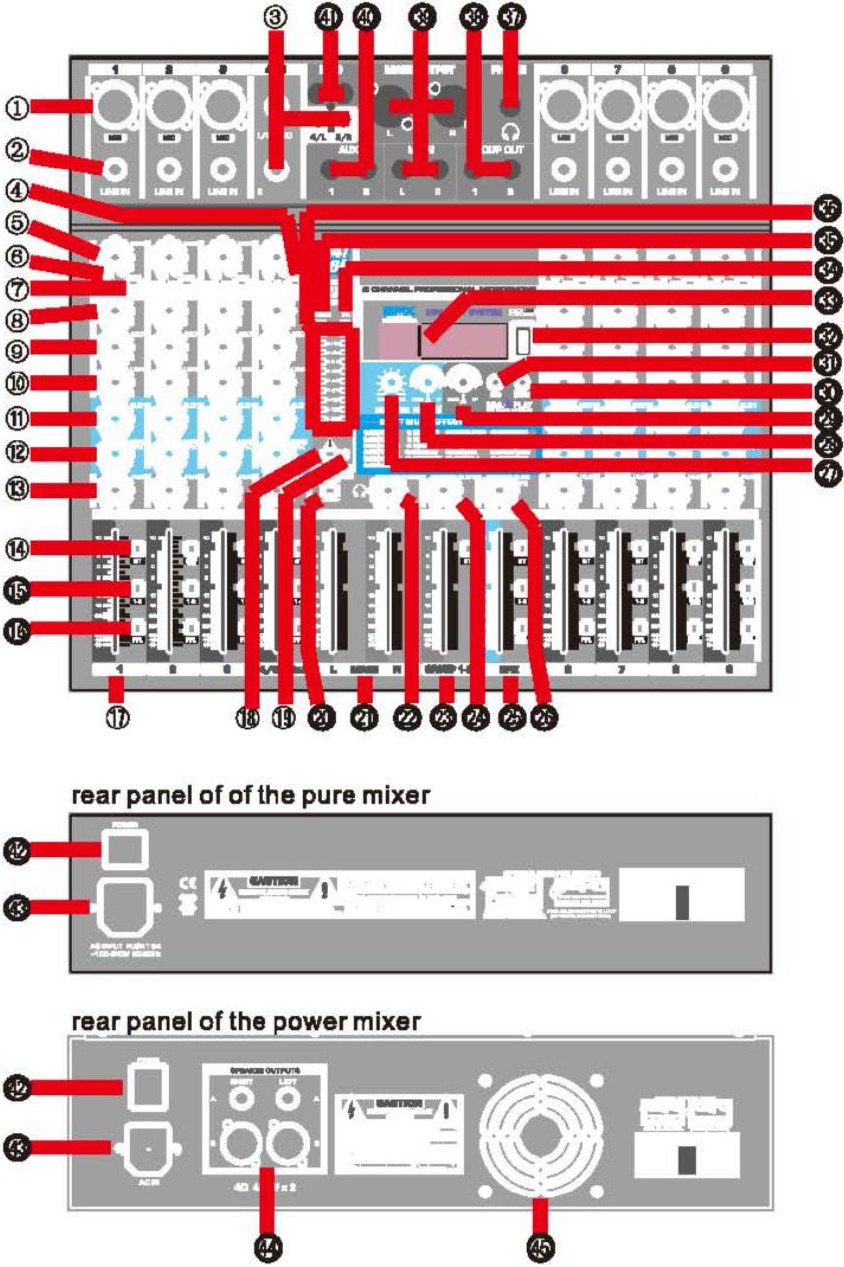

INGANGSKANAAL SECTIE

1. BALANCE INPUT: Elektronisch gebalanceerde ingangen accepteren een standaard XLR mannelijke connector
2. Line input: De ongebalanceerde microfooningang is voorzien voor het gebruik van een ongebalanceerde microfoon en is ontworpen om een ongebalanceerd signaal met hoge impedantie te accepteren
3. Stereo input: Aangesloten externe stereo signaalingang
4. Switching Stereo/USB: Omhoog is voor Stereo, Omlaag is USB
5. Gain control: Pas de ingangsgevoeligheid aan van -60dB tot -16dB.
6. Peak indicator: Geeft het uitgangssignaalniveau van de linker- en rechterkanalen aan, brandt wanneer het ingangssignaal te groot is om de mixer binnen te komen, het signaal zal vervormen
7. HPF: Druk om het speciale hoogdoorlaatfilter te starten.
8. High: Regel de hoge frequentietoon van elk kanaal.
9. Mid: Regel de middenfrequentietoon van elk kanaal
10. Low: Regel de lage frequentietoon van elk kanaal
11. Aux1 Send: Pas het signaal aan dat naar de AUX-bus wordt gestuurd
12. AUX2/EFF: Pas het signaal aan dat naar de AUX21EFF-bus wordt gestuurd
13. Pan control: Audio- en videodistributie.
14. ST: Kanaalsignaal toegewezen aan de MAlN L/R-bus
15. 1-2: Kanaalsignaal toegewezen aan de GROUP 1/2-bus
16. PFL: Bewaak het signaal van het enige kanaal waarvan de PFL-schakelaar "ON" staat met behulp van een hoofdtelefoon. Ondertussen branden de PFL-lampjes
17. Fader: Faders worden gebruikt om het uitgangssignaalniveau van elk kanaal aan te passen
18. Phantom power switch.
19. Phantom power working status display lights.
20. Switching MAIN/GROUP level signal to monitor headphones
21. MAlN L-R channel volume fader.
22. Monitor the output level signal control volume fader.
23. GROUP1-2 volume fader.
24. AUX1 bus level signal control.
25. Control the built-in effects output level signal
26. AUX2/EFF bus level signal control
27. Used to adjust the depth and speed of effect.
28. Turn the knob to select the type of effect, press to confirm.

29. When playing music, press to pause/play, rotate the UP/DOWN direction to select the previous song or next song, press to confirm playing the selected song. (Druk tijdens het afspelen van muziek om te pauzeren/af te spelen, draai de OMHOOG/OMLAAG-richting om het vorige of volgende nummer te selecteren, druk om het afspelen van het geselecteerde nummer te bevestigen.)
30. USB function keys, press to change LINE/Bluetooth working status. (USB-functietoetsen, druk om de LINE/Bluetooth-werkstatus te wijzigen.)
31. Long press REC, MAIN output signal is recorded to the memory. (Lang indrukken van REC, het MAIN-uitgangssignaal wordt opgenomen in het geheugen.)
32. USB player jack, when connected to the computer with an external sound card function (USB-speler aansluiting, indien aangesloten op de computer met een externe geluidskaartfunctie)
33. Effect type and player display
34. PFL indicator
35. Power indicator light.
36. Output level display
37. Monitor headphone output socket
38. Group output: Through GROUP 1-2 the main fader control output
39. MAIN OUT - XLR and TRS phone balanced output sockets for mixed stereo signals, controlled by MAIN L/R master fader outputs
40. AUX output: Through AUX1 and AUX2 bus control output
41. REC OUT: Recording output
42. Power ON/OFF.
43. AC Power input jack
44. Built-in power amplifier output connection terminal.
45. Power amplifier cooling fan window

SPECIFICATIES

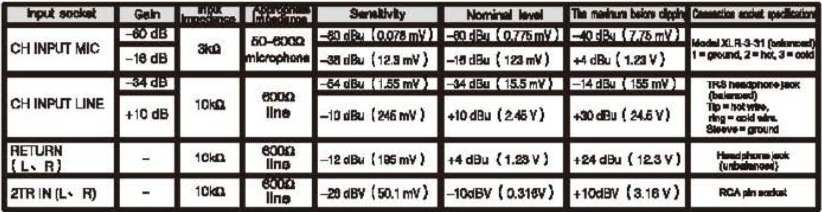

• Input specifications


0 dBu = 0,775 Vrms, 0 dBV = 1 Vrms
*Gevoeligheid: wanneer het apparaat is ingesteld op het maximale niveau, produceert het het laagste niveau dat vereist is voor +dB (1,23V) of nominaal uitgangsniveau (alle verzwakkers en niveauregelaars staan op hun maximum)

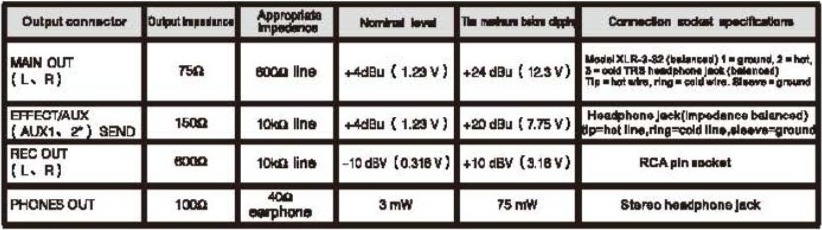

• Output specifications


0 dBu = 0,775 Vrms, 0 dBV = 1 Vrms

Socket list
Input and output jacks	Polarity	Structure
MIC INPUT, STEREO OUT	Pin 1: ground Pin 2: Hotline (+) Needle 3: Cold line (-)
LINE INPUT (Channel 1-4) GROUND OUT, STEREO OUT MONITOR OUT, AUX (AUX1), EFFECT (AUX2)*	Tip: Hotline (+) Ring: Cold Line (-) Sleeve: ground
INSERT	Tip: Output Ring: Input Sleeve: ground
PHONES	Tip: L Ring: R Sleeve: ground
RETURN LINE INPUT (Channel 5/6-11/12 )	Tip: Hotline Sleeve: ground

*Deze aansluitingen kunnen ook worden aangesloten op een mono-kanaals PHONE-stekker. Bij gebruik van een mono-kanaals stekker is de aansluiting ongebalanceerd.

VEILIGHEIDSINSTRUCTIES

1. Het is ten strengste verboden voor niet-professionals om de machine te openen voor reparatie, anders wordt de gratis garantieservice beëindigd. Als er een probleem is met het product, neem dan contact op met ons technische after-service centrum.
2. Het apparaat mag alleen worden aangesloten op een voeding van het type dat wordt beschreven in de bedieningsinstructies of zoals aangegeven op het apparaat. Schakel de stroom uit bij het aansluiten van het systeem. Houd de stekker van het netsnoer vast wanneer u deze uit een stopcontact trekt. Trek nooit aan het snoer. Het netsnoer van het apparaat moet uit het stopcontact worden gehaald wanneer het lange tijd niet wordt gebruikt.
3. Het apparaat moet uit de buurt worden geplaatst van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
4.
   Laat geen water in dit apparaat komen en laat het apparaat niet nat worden. Brand of elektrische schok kan het gevolg zijn.
5.
   Plaats geen container met vloeistof of kleine metalen voorwerpen op de bovenkant van dit apparaat. Vloeistoffen of metalen voorwerpen in dit apparaat vormen brand- en elektrische schokgevaar.
6. Op dit product zit een jaar gratis garantieservice (niet-menselijke schade). Neem voor eventuele problemen tijdens het werk contact op met onze distributeur of technici voor hulp. Wij zullen u voorzien van een warme en doordachte service.

*Alle afbeeldingen hier zijn alleen ter referentie, specificaties zijn onderhevig aan het fysieke product.
