SereneLife SLPAC12 - Handleiding draagbare airconditioner

Opmerkingen

Opmerkingen:

• De airconditioner is alleen geschikt voor gebruik binnenshuis en is niet geschikt voor andere toepassingen.
• Volg de lokale regels voor netaansluiting bij het installeren van de airconditioner en zorg ervoor dat deze goed is geaard. Als u vragen hebt over de elektrische installatie, volg dan de instructies van de fabrikant en vraag indien nodig een professionele elektricien om de installatie uit te voeren.
• Plaats de machine op een vlakke en droge plaats en houd een afstand van meer dan 50 cm tussen de machine en de omliggende objecten of muren.
• Nadat de airconditioner is geïnstalleerd, moet u ervoor zorgen dat de stekker intact is en stevig in het stopcontact zit, en plaats het netsnoer op een ordelijke manier om te voorkomen dat iemand struikelt of de stekker eruit trekt.
• Steek geen voorwerpen in de luchtinlaat en -uitlaat van de airconditioner. Houd de luchtinlaat en -uitlaat vrij van obstructies.
• Wanneer de afvoerslang is geïnstalleerd, zorg er dan voor dat deze correct is aangesloten en niet is geblokkeerd of gebogen.
• Trek bij het verstellen van de bovenste en onderste windgeleidingsstrips van de luchtuitlaat er voorzichtig met de hand aan om te voorkomen dat de windgeleidingsstrips beschadigd raken.
• Zorg ervoor dat de machine in een rechtopstaande positie staat wanneer u deze verplaatst.
• De machine moet uit de buurt blijven van benzine, ontvlambare gassen, fornuizen en andere warmtebronnen.
• Demonteer, reviseer en wijzig de machine niet willekeurig, anders kan dit een storing in de machine veroorzaken of zelfs schade toebrengen aan personen en eigendommen. Om gevaar te voorkomen, vraagt u bij een machinestoring de fabrikant of een professional om deze te repareren.
• Installeer en gebruik de airconditioner niet in de badkamer of andere vochtige omgevingen.
• Trek niet aan de stekker om de machine uit te schakelen.
• Plaats geen kopjes of andere voorwerpen op het apparaat om te voorkomen dat er water of andere vloeistoffen in de airconditioner terechtkomen.
• Gebruik geen insecticidensprays of andere ontvlambare stoffen in de buurt van de airconditioner.
• Veeg of was de airconditioner niet met chemische oplosmiddelen zoals benzine en alcohol. Wanneer u de airconditioner moet reinigen, moet u de stroomtoevoer loskoppelen en reinigen met een halfnatte zachte doek. Als de machine erg vuil is, schrob dan met een mild reinigingsmiddel.
• Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Functies

• Nieuw uiterlijk, compacte structuur, gestroomlijnde machine, aristocratische sfeer.
• Biedt koeling, ontvochtiging en luchttoevoer.
• Heeft een automatische luchtzwenkfunctie. De uitlaat kan worden afgedekt wanneer de machine is uitgeschakeld om te voorkomen dat er stof in het apparaat komt.
• LED-display bedieningspaneel. De machine is mooi en elegant. Hoogwaardige LED-afstandsbediening is uitgerust om de bediening te vergemakkelijken. De afstandsbediening kan aan de achterkant van de behuizing worden geplaatst. Het heeft een gebruiksvriendelijk ontwerp voor het opbergen van de afstandsbediening.
• Handgrepen aan beide zijden maken het apparaat gemakkelijk te verplaatsen of te verplaatsen.
• De luchtafvoeropening is hoog geplaatst om de montage te vergemakkelijken en de soepele doorstroming van de afvoerslang te behouden.

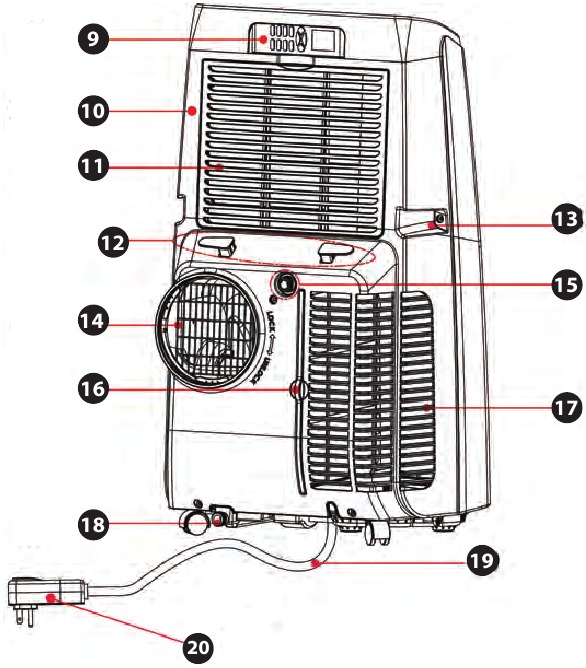

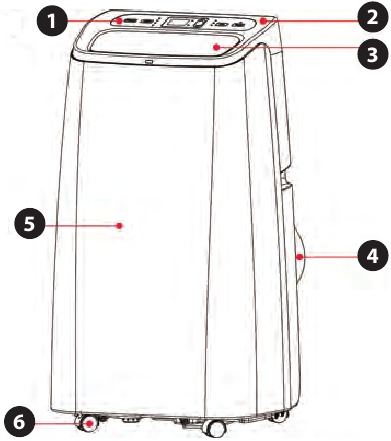

Componenten

1. Masker
2. Bovenklep
3. Zwenkbare luchtuitlaat
4. Achterbehuizing
5. Voorbehuizing
6. Omnidirectioneel wiel

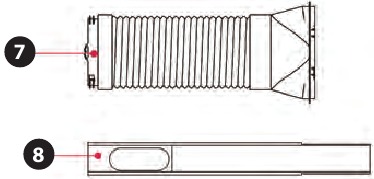

7. Afvoerslangconstructie
8. Raamafdichtingsplaatconstructie
9. Afstandsbediening
10. Achterbehuizing
11. EVA-filterbehuizing
12. Netsnoerhaak
13. Handgreep
14. Luchtafvoer
15. Continue afvoergat
16. CON-filterscherm
17. Luchtinlaatrooster
18. Afvoergat
19. Netsnoer
20. Netsnoerstekker

Installatie en afstelling

Houd de mobiele airconditioner minstens twee uur rechtop voordat u hem gebruikt.
De airconditioner kan gemakkelijk in de kamer worden verplaatst. Zorg er tijdens het verplaatsen voor dat de airconditioner rechtop staat en op een vlakke ondergrond wordt geplaatst.
Installeer en gebruik de airconditioner niet in de badkamer of andere vochtige omgevingen.

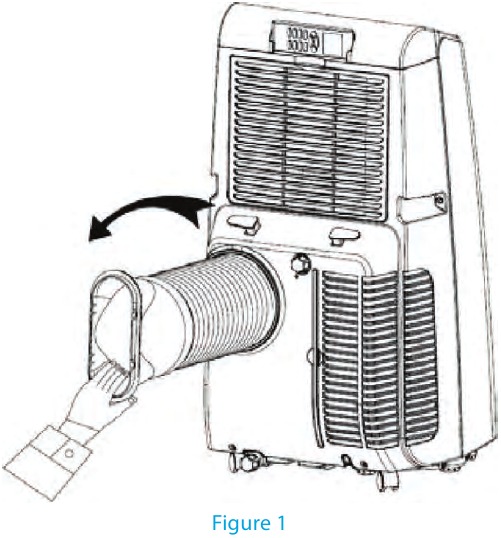

De afvoerslangconstructie installeren

Schroef de slangconstructie (uiteinde van de uitlaatfitting) in de uitlaatpoort op het achterpaneel (tegen de klok in). (zoals weergegeven in afbeelding 1):

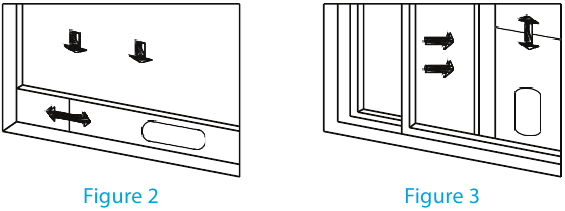

De raamafdichtingsplaatconstructie installeren

1. Zet het raam half open en monteer de raamafdichtingsplaatconstructie op het raam (zoals weergegeven in afbeelding 2 en afbeelding 3); de constructie kan in horizontale of verticale richting worden geplaatst

2. Schuif de raamplatenconstructie open. Pas hun openingsafstand aan om beide uiteinden van de constructie in contact te brengen met het raamkozijn en zet ze vast met schroeven.

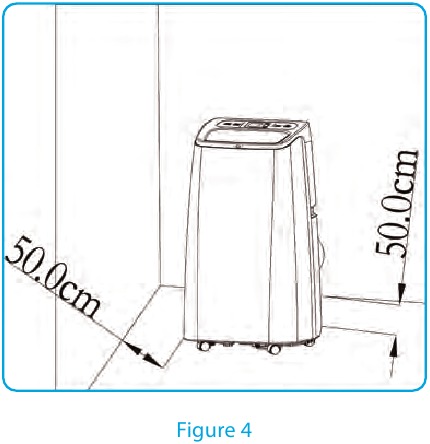

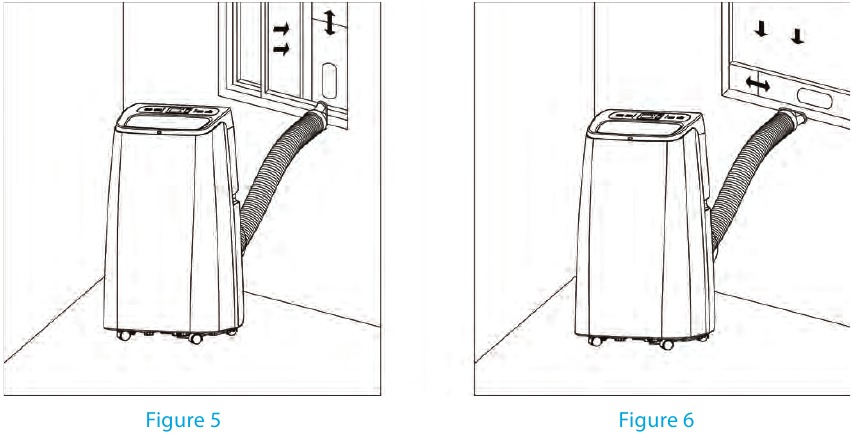

Het apparaat installeren

1. Verplaats de machine met de geïnstalleerde warmteslang en fittingen in de buurt van het raam. De afstand tussen het apparaat en muren of andere objecten moet minstens 50 cm zijn (zoals weergegeven in afbeelding 4)

2. Verleng de slang en klik het platte uiteinde van de slangaansluitingen in het elliptische gat van de raamafdichtingsplaatconstructie (zoals weergegeven in afbeelding 5 en afbeelding 6).


Opmerkingen:

1. Het platte uiteinde van de slangaansluitingen moet op zijn plaats worden geklikt.
2. De slang mag niet worden vervormd en mag geen aanzienlijke draaiing hebben (groter dan 45 °). Houd de ventilatie van de slang vrij.

De lengte van de afvoerslang moet 280~1.500 mm zijn, en deze lengte is gebaseerd op de specificaties van de airconditioner. Gebruik geen verlengbuizen en vervang deze niet door andere slangen, omdat dit een storing kan veroorzaken. De afvoer moet vrij zijn; anders kan dit oververhitting veroorzaken.

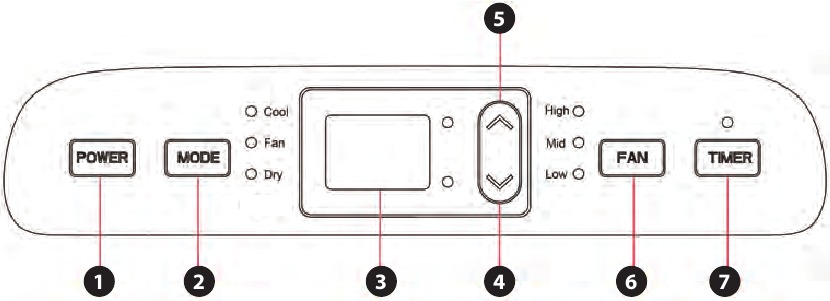

Bedieningsinstellingen

Bedieningsinstructies

1. Aan/uit-knop
2. Modusselectieknop
3. Vensterweergave
4. Omlaag-knop
5. Omhoog-knop
6. Windselectieknop
7. Timingknop

Wanneer de stroom voor de eerste keer op het apparaat wordt aangesloten, speelt de zoemer inschakelmuziek af en gaat de machine vervolgens in de stand-by stand.

1. Aan/uit-knop: druk op de knop om de machine in en uit te schakelen.
2. Modusselectieknop: Wanneer de stroom is ingeschakeld, drukt u op de knop om te schakelen tussen koelen luchttoevoer ontvochtiging koelen modus.
3. Vensterweergave

4.5. Omhoog-knop en Omlaag-knop: druk op de twee knoppen om de ingestelde temperatuur of de timingwaarde te wijzigen, bedien als volgt:
Tijdens het instellen van de temperatuur drukt u op de OMHOOG-knop of de OMLAAG-knop om de vereiste temperatuur te selecteren (niet beschikbaar in de luchttoevoermodus of de ontvochtigingsmodus). Druk tegelijkertijd op beide knoppen om te schakelen tussen Celsius (°C) en Fahrenheit (°F).

6. Windselectieknop:
   In de koel- en luchttoevoermodus drukt u op de knop om een hoge, gemiddelde of lage windsnelheid te selecteren. In de ontvochtigingsmodus is het indrukken van de knop ongeldig en kiest de ventilator automatisch een lage windsnelheid.
7. Timerknop:
   Druk tijdens het inschakelen op de knop om de timing te sluiten. Druk tijdens het uitschakelen op de knop om de timing te openen.
   Druk op de knop wanneer het timingsymbool knippert, druk op de omhoog- en omlaagknop om de vereiste timingwaarde te selecteren.
   Timingwaarden kunnen worden ingesteld binnen 1-24 uur en de timingwaarde wordt per uur omhoog of omlaag aangepast.

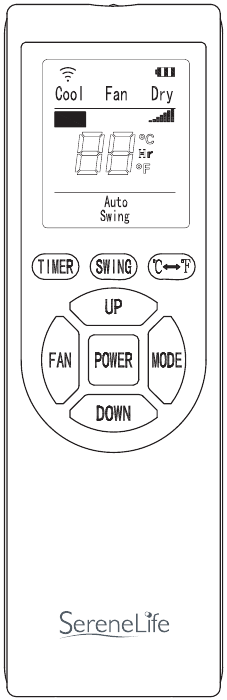

Bedieningsinstructies van de afstandsbediening

Instructies voor de belangrijkste bediening van de hoogwaardige afstandsbediening zijn als volgt:

1. Power: Druk op de knop om de machine AAN of UIT te zetten.
2. Mode: Druk op de knop om te schakelen tussen koelen, luchttoevoer, ontvochtiging.
3. Up: Druk op de knop om de temperatuur en de timingwaarde te verhogen.
4. Down: Druk op de knop om de temperatuur en de timingwaarde te verlagen.
5. Fan: Druk op de knop om een hoge, gemiddelde en lage windsnelheid te selecteren.
6. Timer: Druk op de knop om de timingwaarde in te stellen.
7. Swing: Druk op de knop om de luchtroosterbeweging in te schakelen. De luchtstroom van de luchtopening kan in verschillende hoeken blazen.
8. °C °F: druk op de knop om te schakelen tussen Celsius en Fahrenheit.

Beschermingsfuncties

Vorstbeveiligingsfunctie

In de koel-, ontvochtigings- of energiebesparende modus gaat de machine automatisch in de beveiligingsstatus als de temperatuur van de afvoerslang te laag is; als de temperatuur van de afvoerslang tot een bepaalde temperatuur stijgt, kan deze automatisch terugkeren naar de normale werking.

Overloopbeveiligingsfunctie

Wanneer het water in de waterbak het waarschuwingsniveau overschrijdt, laat de machine automatisch een alarm horen en toont het LDC-temperatuurweergavegebied "FL". Op dit punt moet u de afvoerslang die de machine verbindt of de wateruitlaat naar het afvoergebied aansluiten om het water te legen (zie voor details de afvoerinstructies aan het einde van dit hoofdstuk). Nadat het water is geleegd, keert de machine automatisch terug naar de oorspronkelijke staat.

Automatisch ontdooien

(koelmodellen hebben deze functie)
De machine heeft een automatische ontdooifunctie: tijdens het ontdooien knippert het verwarmingssymbool op het scherm.

Beschermingsfunctie van het apparaat

Om de levensduur van de compressor te verlengen, heeft deze een opstartbeveiligingsfunctie van 3 minuten nadat het apparaat is uit- en weer ingeschakeld.

Afvoerinstructies

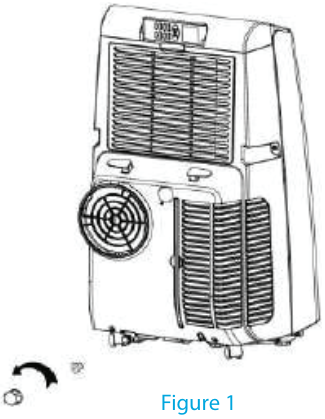

Handmatige afvoer:

1. Wanneer de machine stopt nadat het water vol is, schakelt u de machine uit en trekt u de stekker uit het stopcontact.
   Opmerkingen: Verplaats de machine voorzichtig om te voorkomen dat het water in de waterbak aan de onderkant van de behuizing morst.
2. Plaats de watercontainer onder de wateruitlaat aan de zijkant achter het apparaat.
3. Schroef de afvoerklep los en trek de waterplug eruit, het water stroomt automatisch uit de watercontainer. (afbeelding 1)


Opmerkingen:

1. Houd de afvoerklep en de waterplug goed ingesteld.
2. Tijdens het aftappen kan de behuizing iets naar achteren worden gekanteld.
3. Als uw watercontainer niet al het water kan bevatten, steekt u de wateruitlaat zo snel mogelijk vol met de waterplug om te voorkomen dat er water op de vloer of het tapijt stroomt.
4. Wanneer het water is afgevoerd, plaatst u de waterplug terug en draait u de afvoerklep vast.

Opmerkingen:

1. Start de machine opnieuw op nadat de waterplug en de afvoerklep zijn geïnstalleerd, anders stroomt er condenswater van de machine naar de vloer of het tapijt.

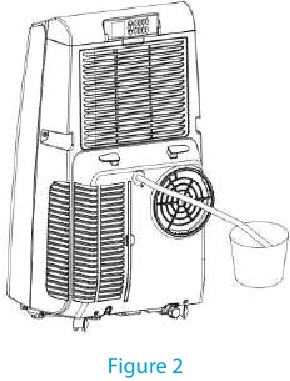

2. Continue afvoer (alleen van toepassing op de koel- en ontvochtigingsmodus), zoals weergegeven in afbeelding 2:

   1. Schroef de afvoerklep los en trek de waterplug eruit.
   2. Plaats de afvoerslang in de wateruitlaat.
   3. Sluit de afvoerslang aan op de emmer.

Onderhoud

Schakel voor het reinigen en onderhouden de machine uit en trek de stekker uit het stopcontact.

Reinig het oppervlak

Reinig het oppervlak van de machine met een vochtige zachte doek. Gebruik GEEN chemicaliën zoals benzeen, alcohol, benzine enz.; anders kan het oppervlak van de airconditioner of de hele machine beschadigd raken.

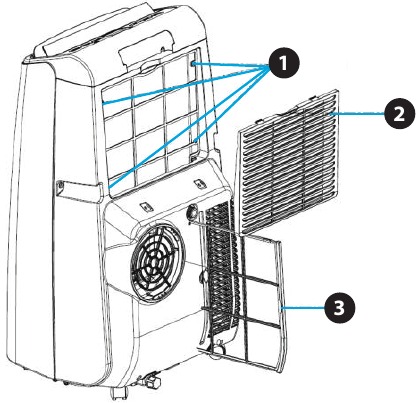

Reinig het filterscherm

Als het filterscherm verstopt is met stof en de effectiviteit van de airconditioning wordt verminderd, moet u het scherm om de twee weken reinigen.

1. Borgschroef
2. Filterhouder
3. Filterhouder

Reinig het bovenste filterschermframe

1. Klem het wigblok van het EVA-filterschermframe met de handen vast. Forceer van buiten naar beneden om het EVA-filterschermframe te verwijderen. Draai 4 schroeven los die het EVA-filterscherm en de achterbehuizing bevestigen om het EVA-filterscherm te verwijderen (zoals afgebeeld)
2. Stofzuig met een stofzuiger alle pluisjes en huidschilfers die op het filter zijn vastgeklemd.

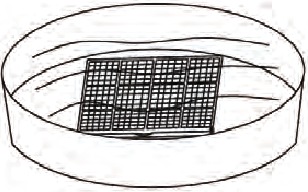

3. Plaats het EVA-filterscherm in warm water met een neutraal reinigingsmiddel (ongeveer 40°C/104°F) en droog het na het schoonspoelen in de schaduw.

Reinig het onderste filterschermframe

1. Houd het handvat van het CON-filterschermframe vast en trek het voorzichtig naar buiten om het te verwijderen
2. Volg de reinigingsinstructies die hierboven worden vermeld in "Reinig het bovenste filterschermframe".

Opslag na het seizoen

1. Schroef de afvoerklep los, trek de waterplug eruit en voer het water in de interne waterbak af in andere watercontainers of kantel de behuizing direct om het water in andere containers af te voeren.
2. Schakel de machine in, zet deze in de ventilatiestand met lage windsnelheid en houd deze stand vast totdat de afvoerslang droog is, om de binnenkant van de behuizing in een droge toestand te houden en schimmelvorming te voorkomen.
3. Schakel de machine uit, trek de stekker uit het stopcontact en wikkel het netsnoer om de wikkelpost; installeer de waterplug en de afvoerklep.
4. Verwijder de afvoerslang en bewaar deze op een veilige plaats.
5. Bedek de airconditioner met een plastic zak. Plaats de airconditioner op een droge plaats, houd deze buiten het bereik van kinderen en neem maatregelen om stof te voorkomen. Bewaar idealiter in de originele doos.
6. Verwijder de batterijen van de afstandsbediening om schade door zuur te voorkomen.

Opmerking: Zorg ervoor dat het apparaat op een droge plaats wordt geplaatst en bewaar alle machineonderdelen op de juiste manier.

Probleemoplossing

Repareer of demonteer de airconditioner niet zelf. Ongekwalificeerde reparatie maakt de garantie ongeldig en kan schade veroorzaken aan gebruikers of hun eigendommen.

Als er problemen optreden die niet in de tabel staan of de aanbevolen oplossingen niet werken, neem dan contact op met de professionele serviceorganisatie.

Intelligente detectiefunctie

Technische gegevens

Schematisch diagram

Zekeringparameters
Type: FSD of 50F
Spanning: 250V
Stroom: 3.15A

Raadpleeg het typeplaatje van het product voor model, technologie en specifieke parameters
