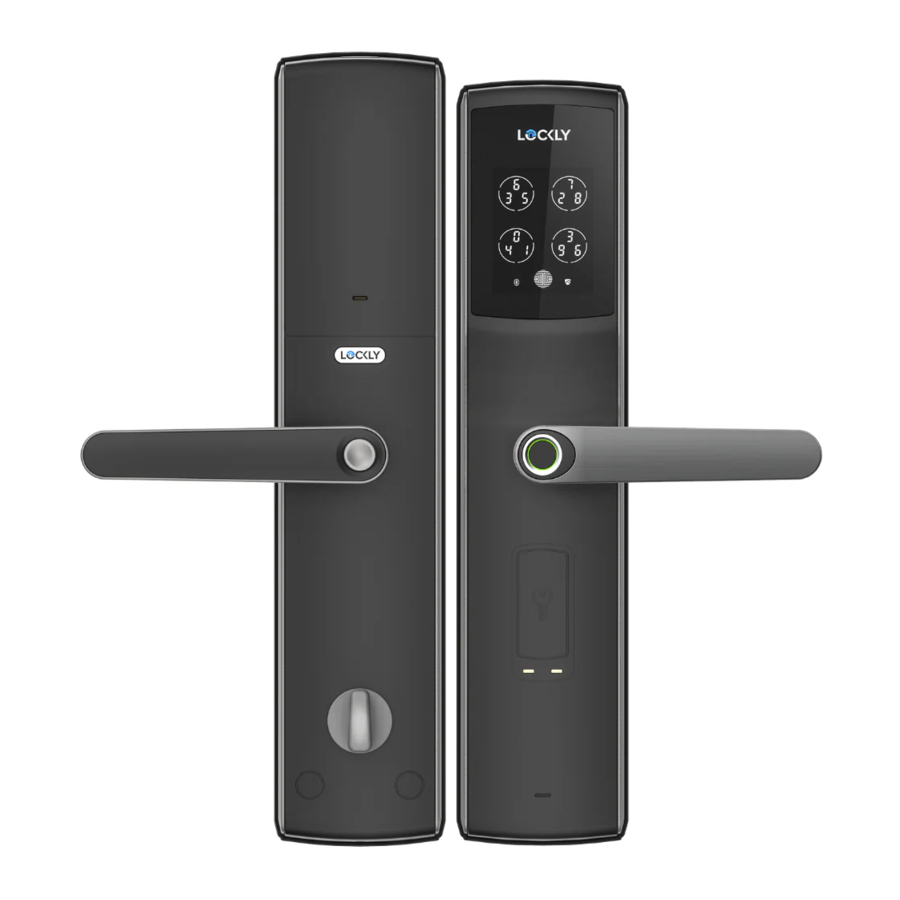

Lockly SECURE LUX - Handleiding deurslot

Welkom!

Deze handleiding loodst u stapsgewijs door de installatie en ingebruikname van uw Lockly Secure Lux. Als u vragen hebt, kunt u onze online ondersteuning raadplegen op: Lockly.com/support of bel (669) 500-8835 voor hulp.

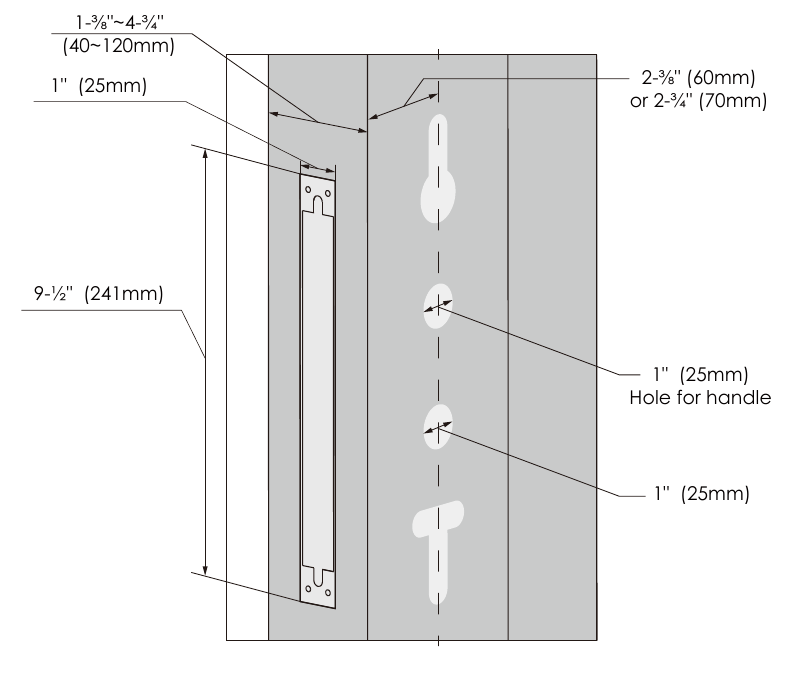

Voorbereiding

Verwijder het bestaande insteekslot, de grendel of de dagschoot en gebruik de meegeleverde sjabloon om nieuwe gaten te boren.


Dit product wordt aanbevolen voor professionele installatie. Mogelijk hebt u een gatenzaag en/of professioneel boorgereedschap nodig om de deur voor te bereiden op de installatie.

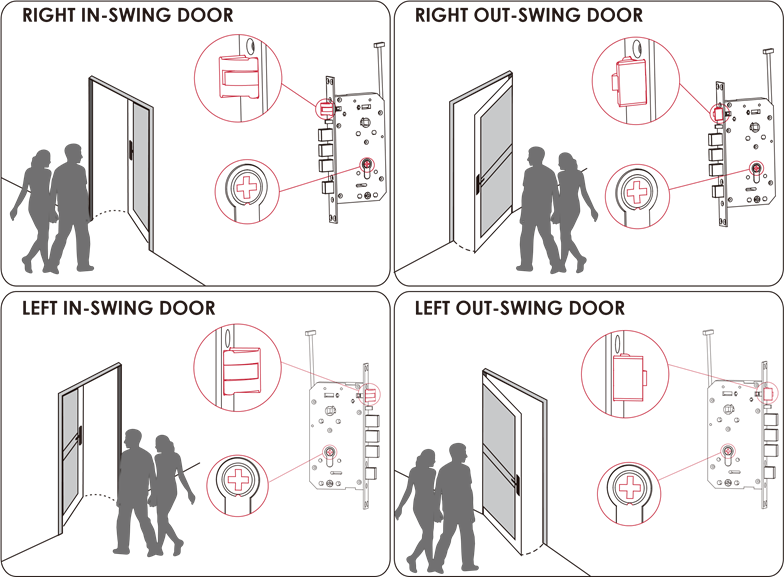

1. Configureer uw slot volgens uw richting.


Controleer voor de installatie de openingsrichting van uw deur. Dit is uw referentie bij het aanpassen van de dagschoot, de cilinderrotatie en de binnen- en buitenhandgrepen.

DE DAGSCHOOT EN CILINDERROTATIE AANPASSEN

Wijzig de dagschoot en de rotatierichting van de cilinder overeenkomstig de opening van uw deur. De fabrieksinstelling van de dagschoot en de cilinderrotatie is voor een naar binnen draaiende rechterdeur. Raadpleeg de voorbereiding voor de juiste dagschootrichting en rotatiepositie als u een andere openingsrichting hebt.

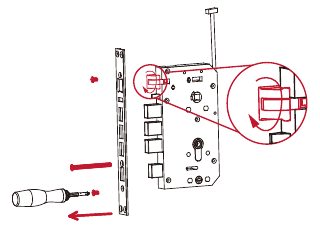

De dagschootrichting wijzigen voor een naar buiten draaiende rechterdeur en een naar binnen draaiende linkerdeur

1. Gebruik een kruiskopschroevendraaier om de drie schroeven en de voorplaat te verwijderen. Draai de dagschoot 180 °.

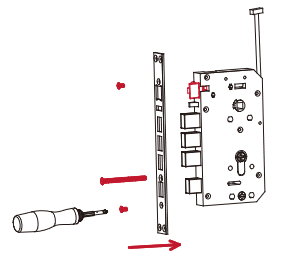

2. Zorg ervoor dat de dagschoot volledig 180 ° is gedraaid en installeer de voorplaat opnieuw.

3. Zet de voorplaat vast met 3 schroeven en draai deze vast.

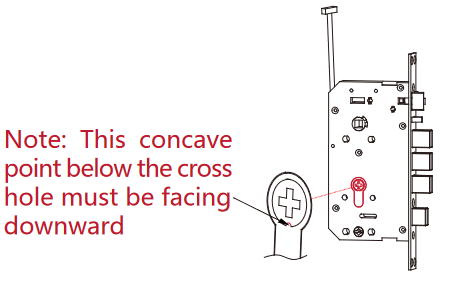

De rotatierichting van de cilinder wijzigen voor een naar binnen draaiende linker- en een naar buiten draaiende linkerdeur

1. Gebruik een kruiskopschroevendraaier om de cilinderrotatieschroef te verwijderen en haal de rotatie eruit

2. Verander de richting van het kruisgat van de rotatie naar de buitenkant voor een naar binnen draaiende linker- of naar buiten draaiende linkerdeuropening.

3. Installeer de rotatie en zet vast met schroeven

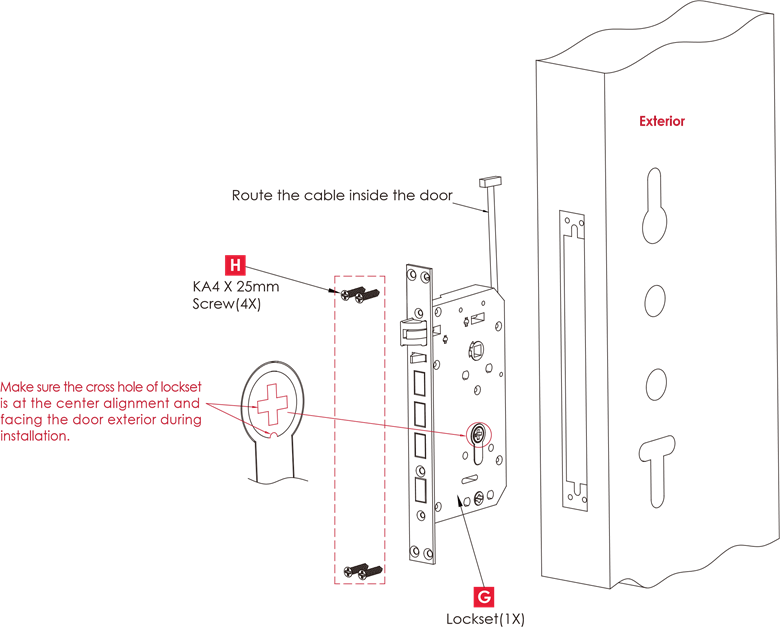

HET SLOT INSTALLEREN

Installeer het insteekslot in het deurzakkengat en draai het vast met de 4 meegeleverde schroeven. Leid de kabel in de deurzakkengat en leg deze opzij.

DEURKLINKEN OMDRAAIEN

De onderstaande afbeeldingen laten zien hoe u de buitenste en binnenste deurklink van de rechter- naar de linkerrichting verplaatst. De fabrieksinstelling van de klink is voor een rechtshandige deur. Sla deze stap over als u een rechtshandige deur hebt. Volg de onderstaande instructies om de klink van rechts naar een linkshandige deur te verplaatsen:

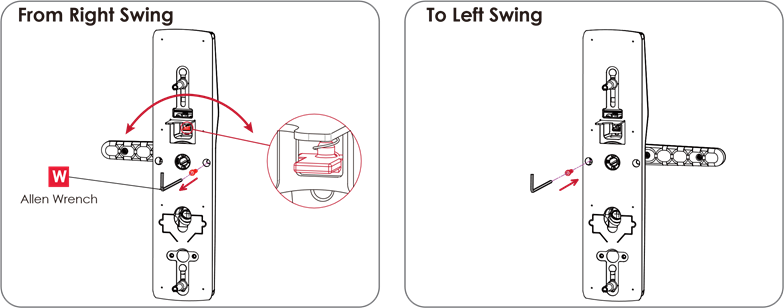

Buitenklink

1. Gebruik een inbussleutel om de schroef aan de rechterkant te verwijderen (standaard schroefpositie in de fabriek voor een naar rechts draaiende deur)

2. Gebruik uw vingers om de omkeerbarrière naar achteren te trekken naar een losgemaakte positie en draai vervolgens de klink 180° zoals afgebeeld. Laat de barrière los om terug te keren naar de oorspronkelijke positie zodra de klink is omgekeerd.
3. Draai de schroef aan de linkerkant vast met een inbussleutel.

Buitenklink

1. Verwijder de twee schroeven met een inbussleutel

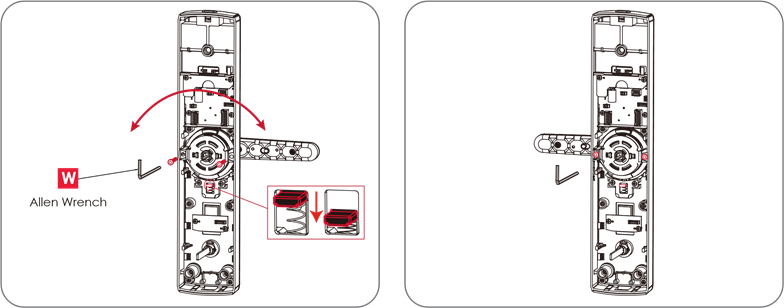

2. Duw de veerhaak omlaag en houd deze vast met uw vinger. Draai vervolgens de klink 180°.
3. Vergrendel de twee schroeven met een inbussleutel

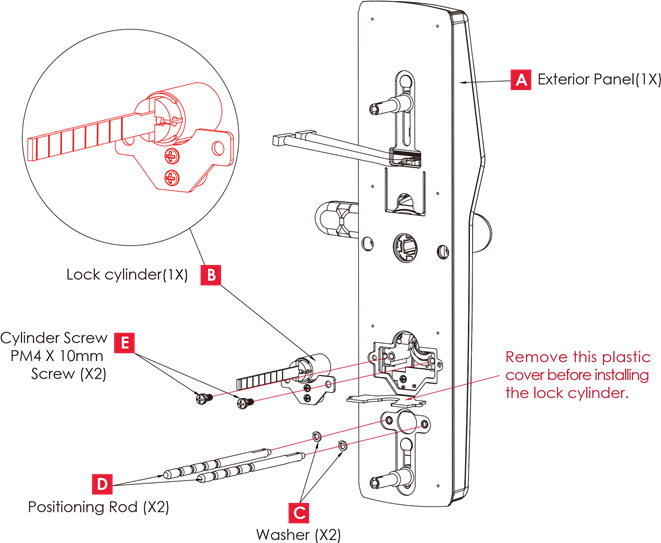

DE SLUITCILINDER INSTALLEREN

1. Controleer de deurdikte en bevestig of het cilinderblad moet worden gesneden;
2. Plaats de cilinder in het cilindergat van de buitenste montage ;
3. Zet de cilinder vast aan de buitenste montage met twee schroeven ;
4. Plaats een sluitring op de positioneringsstangen . Installeer deze op het bijbehorende schroefgat op de buitenste montage en draai deze vast met een bankschroef of sleutel.

Selecteer positioneringsstangen (D) overeenkomstig de deurdiktes
40~55 mm deurdikte, niet snijden vereist
50~66 mm deurdikte, niet nodig om te snijden
40~120 mm deurdikte, snijd volgens de instructies aan de rechterkant

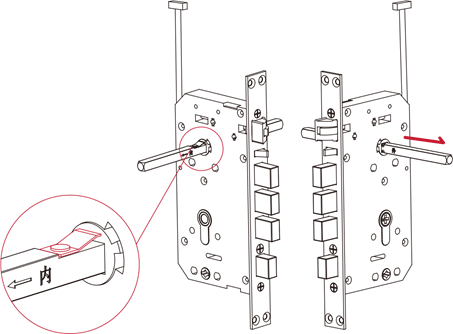

DE SPIL INSTALLEREN

1. De spil moet vanaf de binnenkant van de deur worden geplaatst en door het slot naar de buitenkant van de deur worden geleid.
   Binnenkant van de deur: De spil moet vanaf de binnenkant van de deur worden geplaatst. Deze moet volledig door het bovenste gat van het slot gaan, zoals hieronder wordt weergegeven.
   Buitenkant van de deur: Nadat de spil is geplaatst, trekt u deze met de hand naar buiten in de richting van de pijl en zorg ervoor dat de spil er niet uit kan worden getrokken.



Controleer deurdikte

40~120 mm deurdikte, snijd volgens de instructies aan de rechterkant 40~70 mm deurdikte, niet nodig om te snijden Opmerking: Plaats de spil door de deur. De "L"-secties, zoals weergegeven in het diagram, moeten binnen 33-35 mm worden gehouden. Snijd en gooi het overtollige deel weg, indien van toepassing.

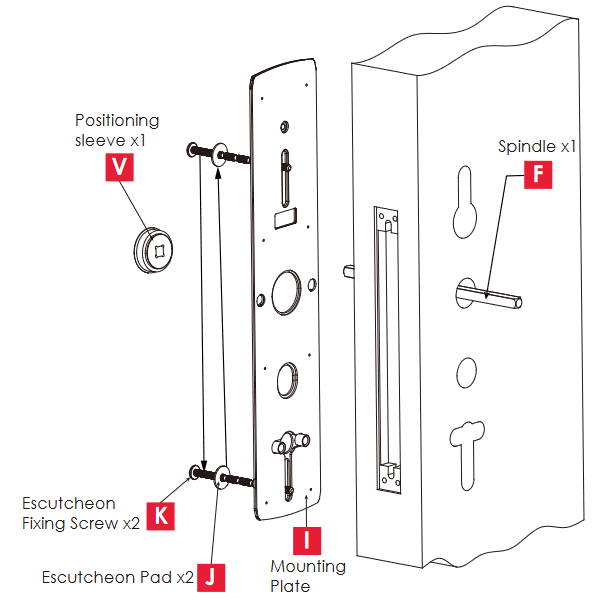

2. Nadat de spil is gesneden en geïnstalleerd, bereidt u deel voor de buitenste montage-installatie

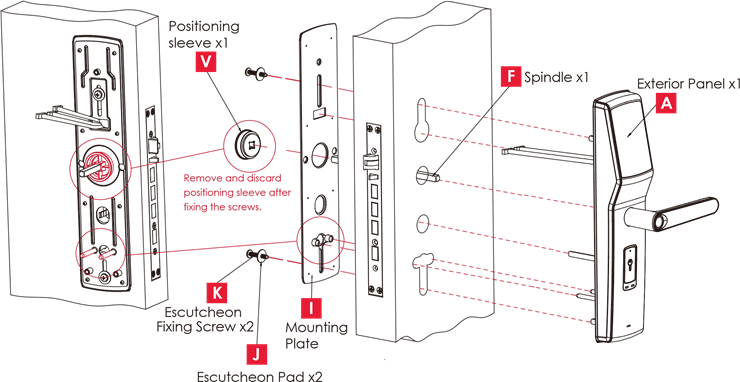

DE BUITENUNIT INSTALLEREN

1. Selecteer of pas de rozet schroeven (x2) aan op de deurdikte. Installeer de buitenunit, montageplaat, rozetpad en zet vast met schroeven.

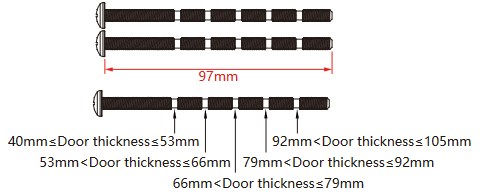

Schroeven selecteren en aanpassen op basis van de deurdikte
40~55 mm deurdikte, niet nodig om te knippen	50~66 mm deurdikte, niet nodig om te knippen
60~765 mm deurdikte, niet nodig	40~120 mm deurdikte, knip volgens de instructies aan de rechterkant

2. Leid de kabels en stangen van de buitenunit door de bijbehorende gaten op het slot.

3. Plaats de positioneerhuls in de binnenkant van de as. Zorg ervoor dat ze allemaal zijn uitgelijnd en correct georiënteerd.
4. Controleer of de handgreep soepel werkt. Controleer vervolgens of het vergrendelen en ontgrendelen soepel verloopt. Zo niet, pas dan de montageplaat en schroeven aan totdat de bediening soepel verloopt.

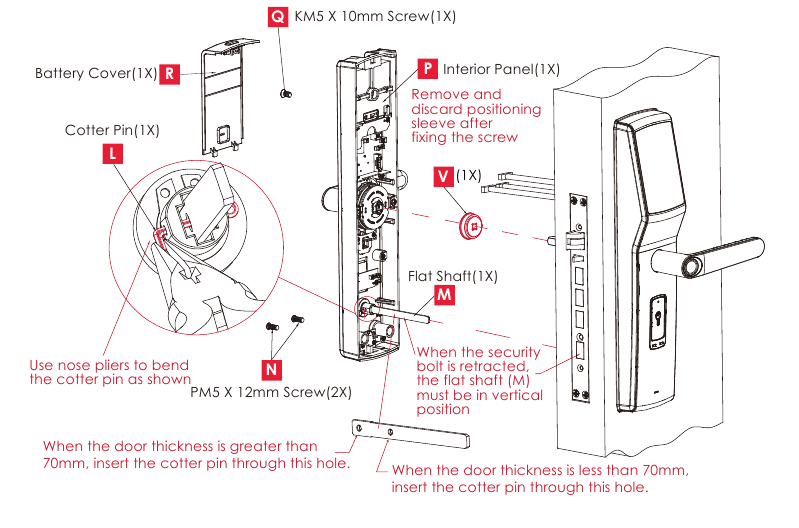

DE BINNENUNIT INSTALLEREN

1. Installeer het torsieblad op de binnenunit.
2. Plaats de splitpen op het torsieblad op basis van de deurdikte. Zie de opmerkingen zoals weergegeven in het diagram.
3. Verwijder en gooi de positioneerhuls weg sluit vervolgens de kabels van de buitenunit aan op de bijbehorende aansluiting van de binnenunit
4. Plaats het torsieblad in het bijbehorende gat en installeer de binnenunit op de deur. Zorg ervoor dat het gat van de binnenunit voor de as en de schroefgaten zijn uitgelijnd. Zet de binnenunit vast met schroeven & .

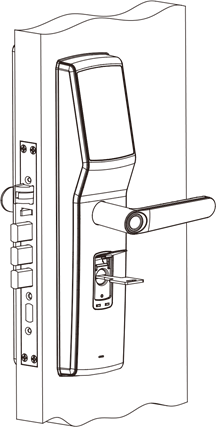

EINDCONTROLE

Nadat de installatie is voltooid, tilt u zowel de binnen- als de buitenhendel omhoog en omlaag om er zeker van te zijn dat ze soepel lopen. Controleer vervolgens of de grendels en de vergrendeling soepel worden bediend met de fysieke sleutels.

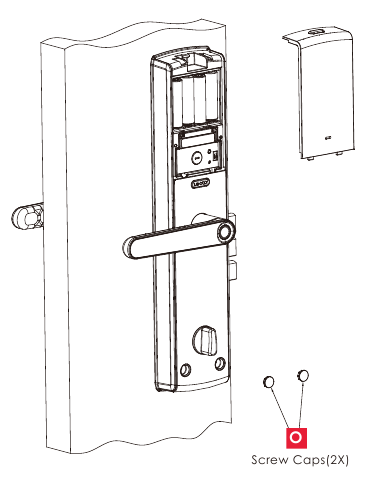

BATTERIJEN INSTALLEREN

Plaats 4 x AA-batterijen en zorg ervoor dat de batterijen correct zijn geplaatst. Sluit vervolgens het batterijklepje en installeer schroefdoppen. Controleer de functies van het slot volgens de gebruikershandleiding na het plaatsen van de batterijen.

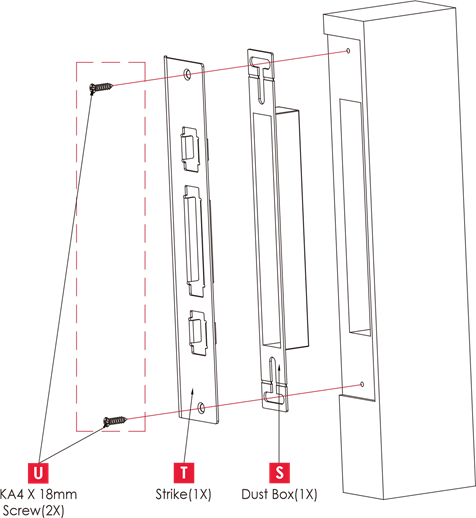

SLUITPLAAT INSTALLEREN

Gebruik de installatiesjabloon om een gat in het deurkozijn te boren.
Plaats de stofbox op het deurkozijn. Installeer vervolgens de sluitplaat en bevestig deze met schroeven .

DE LOCKLY APP DOWNLOADEN

Gefeliciteerd! U hebt de fysieke slotinstallatie van Lockly voltooid. Om uw installatie te voltooien, downloadt u de Lockly app uit de App Store of op Google Play en volgt u de instructies op het scherm.
Scannen of bezoeken Lockly.com/app

Voeg meer slimme functies toe aan uw huis

Secure Link Wi-Fi Hub
Voeg de optionele Lockly Secure Link Wi-Fi Hub toe, samen met de gratis Lockly app, het is eenvoudiger dan ooit om uw deur veilig te bedienen en te beheren vanaf elke locatie en op elk moment.

Real-time, monitoring en status
Bewaak de open/gesloten deurstatus met real-time meldingen die naar uw smartphone worden verzonden, waar u ook bent.

Toegang verlenen, zelfs als u niet thuis bent Vergrendel en ontgrendel de deur vanaf elke locatie.

Handsfree spraakbesturing Bedien en controleer uw status alleen met uw stem met apparaten die Amazon Alexa of Google Assistant ondersteunen.

Online beschikbaar op: Lockly.com/hub

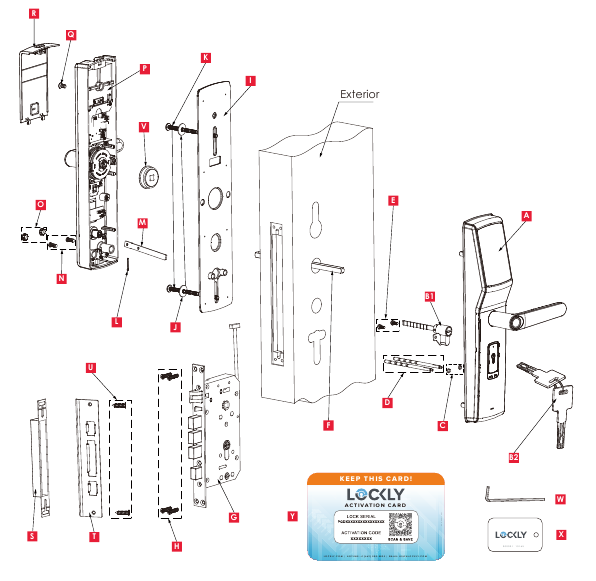

INSTALLATIE-OVERZICHT & ONDERDELENLIJST
