Rockville ROCKFORCE 192 - Handleiding DMX-controller

Inleiding

De gloednieuwe ROCKFORCE 192 is een universele DMX-controller met 192 DMX-kanalen. Deze controller is eenvoudig te gebruiken en is ontworpen om naadloos samen te werken met lampen van de toonaangevende merken. Onze DMX-controller is van topkwaliteit en bevat eenvoudig te begrijpen instructies. Deze controller werkt hetzelfde als de andere toonaangevende merkcontrollers. Met de ROCKFORCE 192 kunt u 12 lampen bedienen met maximaal 16 kanalen per lamp. Daarnaast is er een 4-bits LED-display en een ingebouwde microfoon die kan worden gebruikt om automatische modi in te stellen. Een geweldige functie die we willen vermelden, is dat u het programma van een lamp kunt overnemen en eenvoudig aan een andere lamp kunt toewijzen. Deze extra functie biedt flexibiliteit en bespaart u veel tijd tijdens uw volgende optreden! Hoewel deze controller complexe functies heeft, hebben we hem ontworpen met gebruikers van alle ervaringsniveaus in gedachten. Deze controller is zo gebruiksvriendelijk dat we hem hebben gegeven aan mensen met weinig tot geen ervaring met het gebruik van verlichtingscontrollers en ze hadden het in een mum van tijd onder de knie. Lees deze handleiding zorgvuldig door voor een correct gebruik van uw Rockville ROCFORCE192. Mocht u hulp nodig hebben, bel dan onze technische hulplijn op 1-646-758-0144, maandag tot en met donderdag van 9.00 tot 22.00 uur EST, en vrijdag van 9.00 tot 15.00 uur EST.

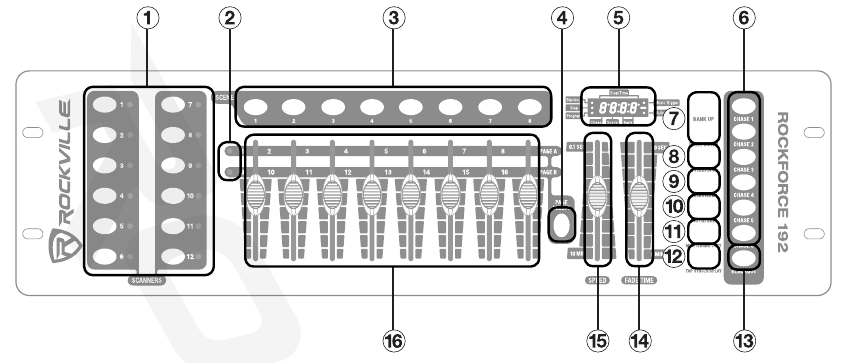

Functies: Voorpaneel

1. Fixture (Scanner) Selectors: Wordt gebruikt om een ​​of meer van de 12 fixtures te selecteren. Elk is een blok van 16 DMX-kanalen. Deze selectors worden gebruikt in de programmeermodus en de handmatige modus.
2. Active Page Indicators: Geeft aan welke pagina actief is. Gebruik de knop Page Select A/B (item 4) om de juiste pagina te selecteren.
3. Scene Selectors: Met deze knoppen kunt u een scene in de scenebank selecteren voor programmering of weergave. De huidige scene wordt weergegeven op het display.
4. Page Select A/B: Schakelt tussen pagina A of pagina B. Pagina A is voor kanalen 1 —8, pagina B is voor kanalen 9 —18.
5. LED Display: Toont het actieve scene- en banknummer, het huidige chase- en stapnummer, de fader-niveau-instellingen en toont de status voor verschillende andere functies. Bij het aanpassen van faders toont het display de huidige niveau-instelling. U kunt selecteren hoe de niveau-instellingen worden weergegeven (0 —255 of 0% —100%) door op TAPSYNC/DISPLAY te drukken.
6. Chase Selectors: Selecteert een chase voor programmering of weergave.
7. Bank Buttons: Selecteert een scenebank. De derde en vierde cijfers van het display tonen het momenteel actieve banknummer (01 —30). Wordt ook gebruikt voor sommige chase-programmebewerkingen.
8. Program: Wordt gebruikt om het apparaat in de programmeermodus te plaatsen om scenes en chases te maken / op te nemen. Houd 3 seconden ingedrukt om de programmeermodus in / uit te schakelen. Een indicator op het display geeft aan wanneer de programmeermodus actief is. Het apparaat gaat naar de blackout-modus bij het verlaten van de programmeermodus. Druk op de blackout-knop (item 14) om hem uit te schakelen.
9. ADD: In de programmeermodus neemt het indrukken van de knop MIDI/ADD een chase-stap of scene-instelling op.
10. AUTO/DEL: AUTO: Activeert Auto-Run triggering voor chases of scenes. Het display heeft een indicator die aangeeft wanneer de Auto-Mode actief is. Druk tweemaal op de knop om de Auto Blackout Mode uit te schakelen. Hiermee wordt de punt in de rechteronderhoek van het display verwijderd. DEL: In de programmeermodus verwijdert deze knop scenes, volledige banken met scenes, chase-stappen of volledige chases.

11. MUSIC/BANK Copy: MUSIC: Schakelt Music Auto-Run in. Er wordt een interne microfoon gebruikt om chases of scenes te synchroniseren met muziek. Er is een indicator op het display die aangeeft wanneer de muziektrigger-modus actief is. BANK: In de programmeermodus kopieert het indrukken van deze knop de inhoud van de ene scenebank naar een andere bank.
12. TAPSYNC/DISPLAY: TAPSYNC: Regelt de snelheid van scenes of chases.
    Druk op de knop met de snelheid waarmee u de chase of scenes wilt laten lopen. Dit is een alternatief voor het gebruik van de SPEED-fader. Het display toont het resultaat in seconden. DISPLAY: Schakelt het display tussen STEP en BANK. In andere modi schakelt het de outputniveauweergave om 0 —225 of 0% —100% weer te geven.

13. BLACKOUT: Druk op deze knop om de blackout-modus in of uit te schakelen. Indien geactiveerd, schakelt de blackout-modus alle DMX-kanaaloutputs uit.

14. Fade Time Fader: Past de fade-tijd aan voor scenes en chases. Het display toont de instelling in seconden.

15. Speed Fader: Past de snelheid aan van automatisch getriggerde scenes of chases. Het display toont de instelling in seconden.
16. Channel Faders: Deze passen het outputniveau van het overeenkomstige DMX-kanaal aan.

Achterpaneel

1. Power Switch: Schakelt het apparaat in/uit en kan worden gebruikt met andere knoppen om scenes en chases te wissen.
2. DMX OUT: Geeft het hoofdstuursignaal uit naar fixtures en andere DMX-apparaten.
3. DC Input Connector: Sluit hier de externe voeding aan. DC 9V —12V, minimaal 300mA.

Fixture kanaaltoewijzingen

Elke fixture krijgt permanent een 16-kanaals blok met DMX-adressen toegewezen. De onderstaande tabel toont de toewijzingen.

Elke fixture moet worden ingesteld om de DMX-toewijzing te accommoderen. Dit wordt meestal gedaan met behulp van DIP-switches op de fixture. Raadpleeg de afzonderlijke gebruikershandleiding van de fixture voor exacte instructies. Deze informatie kan ook op een tabel op de fixture verschijnen. Als u meerdere fixtures op dezelfde adressen instelt, reageren ze op de controller als één fixture.

Fixturefuncties

U moet weten welk kanaal binnen een fixture is toegewezen aan elke fixturefunctie (pan, tilt, kleur, dimmen, enz.). Deze informatie wordt normaal gesproken gegeven in de gebruikershandleiding van de fixture.

DMX-aansluitingen

Er zijn 512 kanalen in een DMX-512-verbinding. Kanalen kunnen op elke manier worden toegewezen. Een fixture die DMX-512 kan ontvangen, heeft een of een aantal opeenvolgende kanalen nodig. De gebruiker moet een startadres op de fixture toewijzen dat het eerste gereserveerde kanaal in de controller aangeeft. Er zijn veel verschillende soorten DMX-bestuurbare fixtures en ze zullen allemaal variëren in het totale aantal benodigde kanalen. Het kiezen van een startadres moet van tevoren worden gepland. Kanalen mogen elkaar nooit overlappen. Als dit wel het geval is, zal dit resulteren in een onregelmatige werking van de fixtures waarvan het startadres onjuist is ingesteld. U kunt echter meerdere fixtures van hetzelfde type besturen met hetzelfde startadres, zolang het beoogde resultaat een uniforme beweging of werking is. Met andere woorden, de fixtures worden aan elkaar gekoppeld en reageren allemaal exact hetzelfde. Bij gebruik van meerdere DMX-apparaten moeten ze als een keten van apparaten met elkaar worden verbonden. De apparaten moeten in een serieschakeling worden aangesloten, wat betekent dat de stu kabel van de controller naar de eerste fixture gaat en vervolgens naar andere fixtures. De meeste fixtures hebben hiervoor een DMX IN- en een DMX OUT-poort. Verdeel de stu kabel niet in een meervoudige stervormige opstelling met een kabel die rechtstreeks van de controller naar elke fixture loopt.

DMX-connector pintoewijzingen

Er zijn twee soorten DMX-kabels, 3-pins of 5-pins, en ze hebben XLR-type connectoren. Dit apparaat verzendt vanaf een 3-pins vrouwelijke connector aan de achterkant van het apparaat. Als uw fixtures 5-pins connectoren gebruiken, raden we u aan een 3-pins mannelijke XLR-naar 5-pins vrouwelijke XLR-adapter aan te schaffen.

DMX-afsluiting

In de controllermodus moet de laatste fixture van een DMX-keten worden "afgesloten". Dit voorkomt dat elektrische ruis de DMX-stuursignalen verstoort en beschadigt. Om de laatste fixture af te sluiten, soldeert u een 1/4 Watt, 120 Ohm weerstand over de DATA - en DATA + draden. De verbindingen worden hieronder weergegeven.

Als u slechts een paar fixtures aansluit die dicht bij elkaar staan ​​en een korte loop naar de controller gebruiken, kunt u mogelijk zonder een terminator werken.

Fixtures handmatig bedienen

Om een ​​fixture handmatig te bedienen, drukt u op de bijbehorende fixtureknop in de sectie Scanners. Dit activeert de LED-indicator en activeert de kanaalfaders. Als u een fixture met meer dan 8 kanalen gebruikt, drukt u op de knop PAGE A/B om toegang te krijgen tot de andere kanalen. Meerdere fixtures kunnen samen worden geselecteerd en bediend. Om een ​​fixture te deselecteren, drukt u op de bijbehorende knop.

Scenes programmeren

Er zijn in totaal 30 scenebanken, elk met 8 scenes die programmeerbaar zijn. Er kan slechts één bank tegelijk worden geselecteerd. Houd de knop PRO- GRAM 3 seconden ingedrukt om de programmeermodus te activeren. De PROGRAM-indicator op het display knippert continu in de programmeermodus. Houd er rekening mee dat alle scene-opname-, bewerkings-, verwijderings- en kopieerfuncties worden uitgevoerd in de programmeermodus.

Een scene opnemen

1. Druk op een SCANNER-knop om de gewenste fixture te selecteren. U kunt er meer dan één selecteren om er meerdere tegelijk te bedienen.
2. Pas de juiste faders aan om het gewenste outputniveau voor elk kanaal in te stellen.
3. Deselecteer de huidige fixture en selecteer een andere. Uw instellingen voor de eerder geselecteerde fixture blijven actief en u kunt nu de outputniveaus voor een andere fixture aanpassen.
4. Herhaal stap 2 en 3 totdat alle gewenste fixtures zijn ingesteld.
5. Druk op MIDI/ADD.
6. Selecteer de gewenste bank om de scene op te slaan met BANK UP of BANK DOWN.
7. Druk op een SCENE-knop, 1 —8, om de opname te voltooien. Zodra de opname is voltooid, knippert het display kort.
8. Deselecteer fixtures door op de juiste SCANNER-knoppen te drukken.
9. Verlaat de programmeermodus door PROGRAM 3 seconden ingedrukt te houden.

Een scene bewerken

1. Selecteer de bank waarin de scene wordt opgeslagen met BANK UP of BANK DOWN.
2. Selecteer de gewenste scene in de bank door op de bijbehorende SCENES-knop te drukken (1 —8).
3. Selecteer de fixture(s) die moeten worden beïnvloed door op de bijbehorende SCANNERS-knoppen te drukken.
4. Pas de juiste faders aan om het gewenste outputniveau voor elk kanaal in te stellen.
5. Druk op MIDI/ADD.
6. Druk op de SCENES-knop die in stap 2 is gebruikt om de bewerkte scene op te slaan. Wanneer de opname is voltooid, knippert het display kort.
7. Deselecteer alle fixtures die u tijdens het bewerken hebt gebruikt en verlaat de PROGRAM-modus.

Fixture-instellingen kopiëren

U kunt de instellingen van een fixture naar een andere kopiëren tijdens het programmeren van een scene.

1. Houd de SCANNERS-knop van de geselecteerde fixture ingedrukt.
2. Druk nu op de SCANNERS-knop van de fixture waarnaar de instellingen worden gekopieerd.

Een scene kopiëren

U kunt de inhoud van een scene naar een andere scene in dezelfde of een andere bank kopiëren.

1. Gebruik BANK UP of BANK DOWN om de bank te selecteren waaruit u een scene wilt kopiëren.
2. Selecteer de gewenste scene in de bank door op de SCENES-knop te drukken, 1 —8.
3. Druk op MIDI/ADD.
4. Selecteer de bank waarnaar u wilt kopiëren met BANK UP of BANK DOWN.
5. Druk op de SCENES-knop om de bewerking te voltooien. Het display knippert kort om aan te geven dat het kopiëren is voltooid.

Een bank met scenes kopiëren

Kopieer de volledige inhoud van een scenebank naar een andere bank.

1. Selecteer de bank waaruit u wilt kopiëren met BANK UP of BANK DOWN.
2. Druk op MIDI/ADD.
3. Selecteer de bank waarnaar u wilt kopiëren met BANK UP of BANK DOWN.
4. Druk op MUSIC/BANK COPY om de bewerking te voltooien. Het display knippert kort om aan te geven dat het kopiëren is voltooid.

Een scène verwijderen

Hiermee worden alle kanalen van alle armaturen die aan de scène zijn gekoppeld, op nul uitgangsniveau ingesteld.

1. Selecteer de bank die de scène bevat die u wilt verwijderen met BANK UP of BANK DOWN.
2. Houd AUTO/DEL ingedrukt en druk op de SCENES-knop, 1 - 8, om de gewenste scène te verwijderen. Het display knippert kort om aan te geven dat de bewerking is voltooid.

Alle scènes in een bank verwijderen

1. Selecteer de bank die u wilt verwijderen met BANK UP of BANK DOWN.
2. Houd AUTO/DEL ingedrukt en druk op MUSIC/BANK COPY om de bewerking te voltooien. Het display knippert kort om aan te geven dat de scènes zijn verwijderd.

Alle scènes wissen

Hiermee worden alle scènes in alle banken verwijderd.

1. Schakel het apparaat uit.
2. Schakel de stroom in terwijl u tegelijkertijd de PROGRAM- en BANK DOWN-knoppen ingedrukt houdt.
3. Houd de knoppen ingedrukt totdat het display kort knippert om aan te geven dat de scènes zijn gewist.

Achtervolgingen programmeren

Er zijn 6 door de gebruiker programmeerbare achtervolgingen en elk bevat maximaal 240 stappen. Elke achtervolgingsstap bestaat uit een scène die al is opgenomen. Een achtervolgingsstap kan elke scène in elke bank gebruiken. Elke scène kan in meerdere achtervolgingsstappen en meerdere achtervolgingen worden gebruikt.

Een achtervolging opnemen

1. Selecteer een achtervolging, 1 —6, door op de bijbehorende CHASE-knop te drukken.
2. Selecteer de scènebank die de scène bevat die voor de achtervolgingsstap moet worden gebruikt met BANK UP of BANK DOWN.
3. Selecteer de scènebank die voor de achtervolgingsstap moet worden gebruikt door op de SCENES-knop (1— 8) te drukken.
4. Druk op MIDI/ADD en het display knippert een paar keer om aan te geven dat de stap is opgenomen.
5. Herhaal stap 2 —4 zo vaak als nodig is om extra stappen in de geselecteerde achtervolging op te nemen. U kunt maximaal 240 stappen opnemen.
6. Houd PROGRAM 3 seconden ingedrukt om de programmastand te verlaten.

Een scènebank naar een achtervolging kopiëren

Kopieer de inhoud van een scènebank naar een achtervolging.

1. Gebruik BANK UP of BANK DOWN om de bank te selecteren waarvan u wilt kopiëren.
2. Selecteer de achtervolging waarnaar u wilt kopiëren door op de bijbehorende CHASE-knop te drukken.
3. Druk op de MUSIC/BANK COPY-knop om de bewerking te voltooien.
4. Druk op MIDI/ADD en het display knippert een paar keer om aan te geven dat de scène is gekopieerd.

Een stap in een achtervolging invoegen

1. Selecteer een achtervolging, 1 —6, door op de bijbehorende CHASE-knop te drukken.
2. Druk op TAPSYNC/DISPLAY en het display toont de huidige achtervolging en stap.
3. Gebruik BANK UP of BANK DOWN om naar de stap vóór de stap te gaan die u wilt invoegen.
4. Druk op MIDI/ADD en het display toont de volgende stap.
5. Druk op de SCENES-knop, 1 —8, om de scène te selecteren die u wilt invoegen. Als de scène die u wilt invoegen zich in een andere bank bevindt, gebruikt u BANK UP of BANK DOWN om de gewenste bank te selecteren.
6. Druk op MIDI/ADD en het display knippert een paar keer om aan te geven dat het invoegen is voltooid.

Een stap in een achtervolging verwijderen

1. Selecteer een achtervolging, 1 —6, door op de bijbehorende CHASE-knop te drukken.
2. Druk op TAPSYNC/DISPLAY
3. Gebruik BANK UP of BANK DOWN om naar de stap te gaan die u wilt verwijderen.

4. Druk op AUTO/DEL en het display knippert kort om aan te geven dat de bewerking is voltooid.

Een complete achtervolging verwijderen

1. Houd de CHASE-knop ingedrukt die overeenkomt met de achtervolging die u wilt verwijderen.
2. Druk nu ook op AUTO/DELETE en het display knippert kort om aan te geven dat de complete achtervolging is verwijderd.
3. Laat beide knoppen los.

Alle achtervolgingen wissen

Deze reeks verwijdert alle stappen van alle achtervolgingen. Het wist geen scènes.

1. Schakel het apparaat uit.
2. Schakel de stroom in terwijl u tegelijkertijd de BANK DOWN- en AUTO/DEL-knoppen ingedrukt houdt.
3. Houd de knoppen ingedrukt totdat het display kort knippert om aan te geven dat de achtervolgingen zijn gewist.

Scènes bedienen

Wanneer de ROCKFORCEI 92 wordt ingeschakeld, wordt standaard de handmatige scènemodus geactiveerd met bank 1, scène 1 actief.

Een scène handmatig activeren

1. Schakel de PROGRAM-modus, AUTO, MUSIC en alle achtervolgingen uit.
2. Selecteer de gewenste scènebank met BANK UP of BANK DOWN.
3. Druk op de SCENES-knop voor de scène die u wilt activeren.

Automatisch een bank met scènes uitvoeren

De scène Auto-Run-functie doorloopt continu een bank met scènes. De gebruiker kan de snelheid en scène-fade-tijd regelen. Gebruik de TAPSYNC-knop of de SPEED-fader om de snelheid aan te passen. Gebruik de FADE TIME-fader om de fade-tijd te regelen. Scènes kunnen ook worden gesynchroniseerd met muziek of MIDl-nootactivering.

1. Selecteer de juiste scènebank met BANK UP of BANK DOWN.
2. Druk op AUTO/DEL. Hierdoor begint de scène Auto-Run te cyclen en gaat de AUTO TRIGGER-indicator op het display branden.
3. Pas de snelheid en fade-tijd naar wens aan. Als u uw snelheid sneller instelt dan de fade-tijd, gaan de scènes verder voordat de fade is voltooid.
4. U kunt op elk moment naar een andere bank overschakelen met BANK UP en BANK DOWN.
5. Druk op de AUTO/DEL-knop om Auto-Run te stoppen. De AUTO TRIGGER-indicator op het display gaat UIT.

Scènes automatisch uitvoeren met muzieksynchronisatie

Dit apparaat heeft een interne microfoon die kan worden gebruikt om scènes automatisch uit te voeren met muzieksynchronisatie.

Scène Muziek Auto-Run

1. Druk op MUSIC/BANK COPY. De MUSIC TRIGGER-indicator op het display gaat branden en Music Auto-Run begint in de momenteel geselecteerde scènebank.
2. Gebruik BANK UP of BANK DOWN om naar een andere scènebank over te schakelen.
3. Druk op de MUSIC/BANK COPY-knop om Music Auto-Run te stoppen.

Achtervolgingen bedienen

Achtervolgingen kunnen worden uitgevoerd in de modi Handmatig, Auto-Run en Muziek Auto-Run. Handmatige achtervolgingsbediening Dit wordt gebruikt om handmatig door een achtervolging te stappen. Het wordt gedaan in de programmastand en is handig bij het maken of bewerken van achtervolgingen.

1. Houd de PROGRAM-knop ingedrukt om de programmastand te openen. De PROGRAM-indicator op het display knippert continu in de programmastand.
2. Selecteer een achtervolging, 1 —6, door op de juiste CHASE-knop te drukken.
3. Druk op TAP/SYNC en het display toont de achtervolging en stapnummers. De STEP-indicator op het display gaat branden.
4. Gebruik de BANK UP- en BANK DOWN-knoppen om door de achtervolgingsstappen te bladeren.
5. Als u klaar bent, houdt u PROGRAM 3 seconden ingedrukt om de programmastand te verlaten.

Automatisch een achtervolging uitvoeren

De achtervolging Auto-Run-functie doorloopt continu een achtervolging. Meerdere achtervolgingen kunnen samen en in de geselecteerde volgorde worden uitgevoerd. De gebruiker kan de snelheid en fade-tijd regelen. Gebruik de TAPSYNC-knop of de SPEED-fader om de snelheid aan te passen. Gebruik de FADE TIME-fader om de fade-tijd te regelen.

1. Selecteer een achtervolging, 1 —6, door op de bijbehorende CHASE-knop te drukken. U kunt er meer dan één selecteren.
2. Druk op AUTO/DEL. De AUTO TRIGGER-indicator op het display gaat branden en de achtervolging(en) wordt uitgevoerd.
3. Pas de snelheid en fade-tijd naar wens aan.
4. Druk op de AUTO/DEL-knop om de achtervolging Auto-Run te stoppen. De AUTO TRIGGER-indicator op het display gaat UIT. Als alle achtervolgingen zijn uitgeschakeld voordat u Auto-Run uitschakelt, gaat het apparaat standaard naar de scène Auto-Run in de laatst geopende scènebank.

Achtervolging Muziek Auto-Run

Dit apparaat heeft een interne microfoon die kan worden gebruikt om scènes automatisch uit te voeren met muzieksynchronisatie.

1. Selecteer een achtervolging, 1 —6, door op de bijbehorende CHASE-knop te drukken. U kunt er meer dan één selecteren.
2. Druk op MUSIC/BANK COPY. De MUSIC TRIGGER-indicator op het display gaat branden en Music Auto-Run begint.
3. Druk op de AUTO/DEL-knop om Music Auto-Run te stoppen. De MUSIC TRIGGER-indicator op het display gaat UIT.

Functies en specificaties

• Rockville ROCKFORCE 192 Universele DMX-512-controller met MIDl-bediening
• 12 scanners van elk 16 kanalen
• 30 banken van 8 programmeerbare scènes
• 192 DMX-kanalen van bediening
• 6 programmeerbare achtervolgingen van 240 scènes
• 8 schuifregelaars voor handmatige bediening van kanalen
• Automatische modusprogramma dat wordt geregeld door schuifregelaars voor snelheid en fade-tijd Fade-tijd / snelheid
• Master-knop voor verduistering
• Omkeerbare DMX-kanalen zorgen ervoor dat de armatuur tegengesteld reageert op andere in een achtervolging
• Handmatige override stelt u in staat om elke armatuur direct te pakken
• Ingebouwde microfoon voor muziekactivering
• Geheugen bij stroomuitval
• 4-bits LED-display
• Voeding: 110 - 240V, 50/60Hz (DC 9V- 12V)
• Elektrische stroom: niet minder dan 300mA
• Stroomverbruik: IOW
• Besturingssignaal: DMX512
• Besturingskanalen: 192CH
• Gewicht van het item: 3,75 lbs
• Productafmetingen: 19,01" x 5,24" x 2,76"

Woordenlijst met veelvoorkomende termen

Blackout: een staat waarin de lichtopbrengst van alle verlichtingsarmaturen is ingesteld op 0 of uit, meestal op tijdelijke basis.
DMX-512: een industriestandaard digitaal communicatieprotocol dat wordt gebruikt in entertainmentverlichtingsapparatuur.
ARMATUREN: verwijst naar uw verlichtingsinstrument of ander apparaat, zoals een rookmachine of dimmer, die u kunt bedienen.
Programma's: zijn talloze scènes die op elkaar zijn gestapeld. Het kan worden geprogrammeerd als een enkele scène of als meerdere scènes in een reeks.
Scènes: zijn statische verlichtingsstaten.
Schuifregelaars: ook wel faders genoemd.
Achtervolgingen: kunnen ook programma's worden genoemd. Een achtervolging bestaat uit talloze scènes die op elkaar zijn gestapeld.
Scanner: verwijst naar een verlichtingsinstrument met een pan- en kantelspiegel; in de ILLS-CON-controller kan het echter worden gebruikt om elk DMX-512-compatibel apparaat als een algemene armatuur te bedienen.
Stand Alone: verwijst naar het vermogen van een armatuur om onafhankelijk van een externe controller te functioneren en meestal synchroon met muziek, dankzij een ingebouwde microfoon.
Fade: een schuifregelaar die wordt gebruikt om de tijd tussen scènes binnen een achtervolging aan te passen.
Snelheid: een schuifregelaar die van invloed is op de hoeveelheid tijd dat een scène zijn staat vasthoudt. Het staat ook bekend als een "wachttijd".
Shutter: een mechanisch apparaat in de verlichtingsarmatuur waarmee u het lichtpad kunt blokkeren. Het wordt vaak gebruikt om de intensiteit van de lichtopbrengst te verminderen en te stroboscoop.
Patchen: verwijst naar het proces van het toewijzen van een DMX-kanaal aan armaturen.
Playbacks: kunnen scènes of achtervolgingen zijn die rechtstreeks door de gebruiker worden opgeroepen voor uitvoering. Een playback kan ook worden beschouwd als programmageheugen dat tijdens een show kan worden opgeroepen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN

• Open de unit nooit om het risico op elektrische schokken te verminderen. Er zijn geen door de gebruiker te onderhouden onderdelen; breng het apparaat naar een erkend Rockville-servicecentrum voor onderhoud. Stel dit apparaat niet bloot aan vocht van welke aard dan ook.
• Zorg ervoor dat de unit zich in een goed geventileerde ruimte bevindt.
• Zorg ervoor dat de unit op een vlakke en stabiele ondergrond staat.

Ga naar vimeo.com/273338180 of scan de QR-code en bekijk een korte video die laat zien hoe u dit item instelt en hoe u het gebruikt. Als u de voorkeur geeft aan schriftelijke instructies, lees dan verder! Met Rockville krijgt u veel opties.

Ontbrekende items?
Als u een bundel hebt besteld die meer dan één product bevat en u mist een deel van uw bundel, dan betekent dit dat uw bestelling vanuit twee verschillende magazijnen is verzonden. U ontvangt de resterende items zeer binnenkort. Als u zich zorgen maakt of vragen heeft, kunt u gerust contact opnemen met onze klantenservice via 1-646-758-0144, maandag tot en met donderdag van 9.00 tot 22.00 uur EST, en vrijdag van 9.00 tot 15.00 uur EST.

RockvilleAudio.com

Referenties

• ROCKFORCE 192 op Vimeo
• Welkom bij Rockville - Koop Car Stereo, Pro Audio, Marine, Home Theater Manufacturer Direct

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Rockville ROCKFORCE 192 - Handleiding DMX-controller

Beschikbare talen
