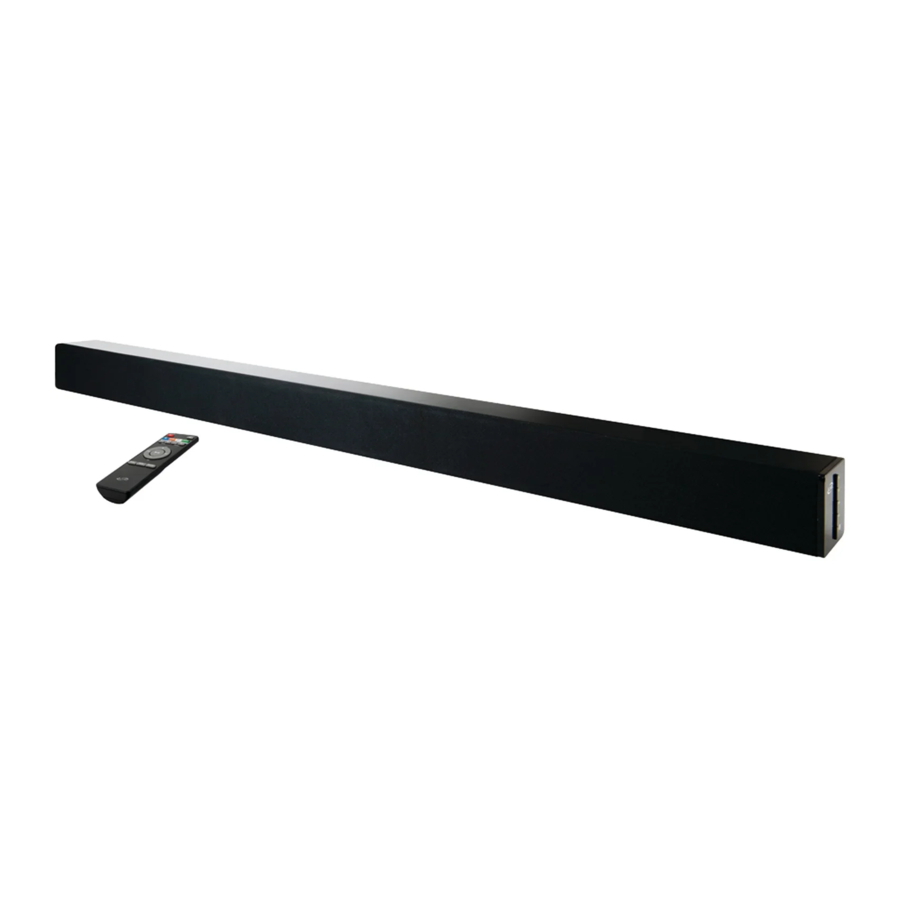

iLive ITB296B - Handleiding HD Soundbar

Installatie

Functies & Specificaties

• Lengte van 37 inch
• Ondersteunt Bluetooth
• Draadloos bereik: 18 meter
• 2-kanaals stereogeluid
• Digitale volumeregeling
• Volledig functionele afstandsbediening
• Leervermogen van afstandsbediening
• Optische digitale audio-ingang
• Subwooferuitgang
• Aux-ingang (3,5 mm audio-ingang)
• RCA stereo audio-ingangen

Inbegrepen

• Afstandsbediening met 2 AAA-batterijen
• Optische audiokabel
• AC/DC-voedingsadapter
• Hardware en instructies voor wandmontage

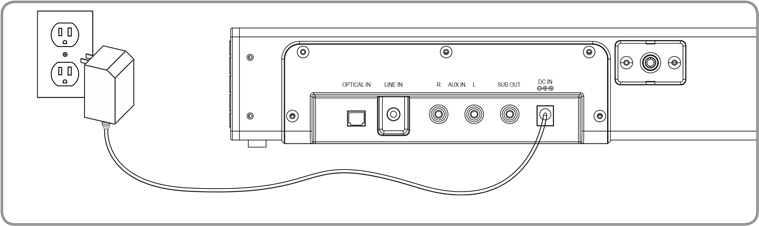

Stroom

Steek het kleine uiteinde van het netsnoer in de DC-ingang aan de achterkant van de luidspreker en de grote stekker in een standaard stopcontact.

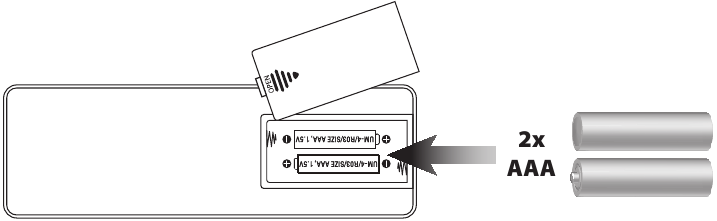

Batterij afstandsbediening

Afstandsbediening: vereist 2 AAA-batterijen (meegeleverd).

Oriëntatie

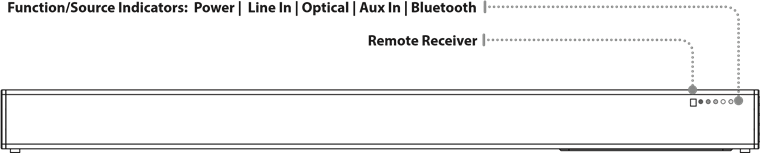

Vooraanzicht

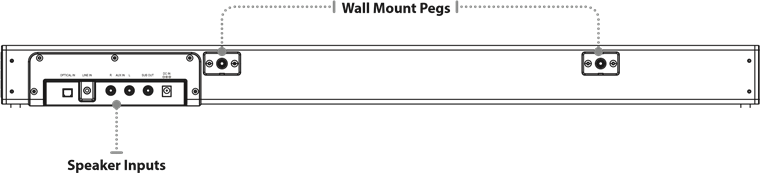

Achteraanzicht

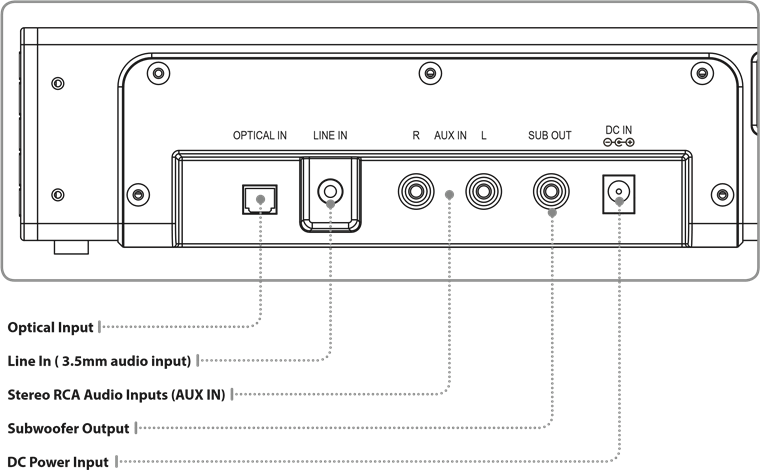

Details luidsprekeringangen

Luidsprekerbediening (rechterkant)

Power
Druk hierop om het apparaat in of uit te schakelen.

Source
Druk hierop om te schakelen tussen de modi Optisch, Aux In, AUX en Bluetooth.

Volume +/-
Druk hierop om het volume hoger of lager te zetten.

Pair/Learn
Houd ingedrukt om te beginnen met koppelen met een Bluetooth-apparaat.
Als het apparaat is uitgeschakeld, drukt u hierop om de leerfunctie te gebruiken.

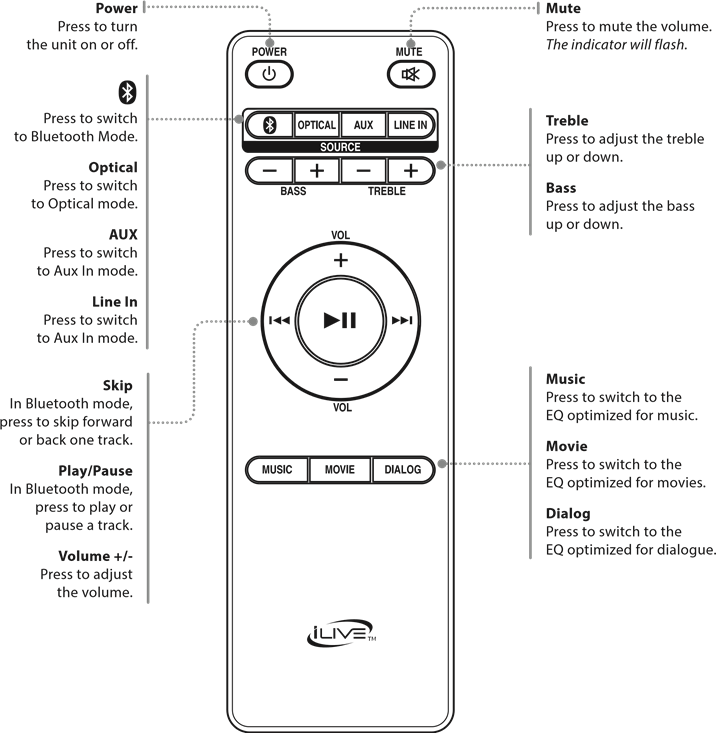

Afstandsbediening

Draadloos via Bluetooth

Voor de eerste keer een Bluetooth-apparaat koppelen

1. Schakel het apparaat in door op de Power (Aan/uit) button (knop) te drukken.
2. Druk op de button (knop) op de afstandsbediening om over te schakelen naar de Bluetooth Mode (Bluetooth-modus), aangegeven door een langzaam knipperend blauw licht. U kunt ook op de Source (Bron) button (knop) aan de zijkant van het apparaat drukken.
3. Houd de Pair (Koppelen) button (knop) aan de zijkant van het apparaat ingedrukt.
   De koppelingsindicator knippert snel blauw. Blijf tijdens het koppelen binnen 1 meter van het apparaat.
4. Gebruik de bedieningselementen op uw Bluetooth-apparaat om ITB296 te selecteren in uw Bluetooth-instellingen om te koppelen. Als uw apparaat om een wachtwoord vraagt, voert u het standaardwachtwoord 0 0 0 0 in.
   Raadpleeg de gebruikershandleiding van uw specifieke apparaat voor instructies over het koppelen en verbinden van Bluetooth-apparaten.
5. Wanneer succesvol gekoppeld en verbonden, klinkt er een pieptoon uit de soundbar en geeft de Pairing Indicator (koppelingsindicator) een continu blauw licht weer.
   Na de eerste koppeling blijft het apparaat gekoppeld, tenzij het handmatig door de gebruiker wordt ontkoppeld of gewist als gevolg van een reset van het apparaat. Als uw apparaat ontkoppeld raakt of als u merkt dat het geen verbinding kan maken, herhaalt u de bovenstaande stappen.

Draadloos audio afspelen

1. Gebruik na het koppelen met een Bluetooth-apparaat de bedieningselementen op het verbonden Bluetooth-apparaat om een nummer te selecteren.
2. Speel een geselecteerd nummer af, pauzeer het of sla het over met behulp van de bedieningselementen op het verbonden Bluetooth-apparaat of de afstandsbediening van de soundbar.
3. Audio die via het verbonden Bluetooth-apparaat wordt afgespeeld, is nu te horen via de luidsprekers.

Leerfunctie

Wat is de leerfunctie?

De leerfunctie legt opdrachten van uw tv-afstandsbediening vast en leert uw bar speaker te werken wanneer deze opdrachten worden ingedrukt. Stroom, volume en dempen zijn enkele voorbeelden van opdrachten die de bar speaker kan leren.

Waarom de leerfunctie gebruiken?

Het aanleren van afstandsbedieningsopdrachten aan de bar speaker vermindert het aantal benodigde afstandsbedieningen, bespaart tijd bij het zoeken naar afstandsbedieningscodes en verbetert het bedieningsgemak.

Let op: niet alle functies van de soundbar zijn beschikbaar via uw eigen afstandsbediening, zoals bas en treble.
Gebruik de meegeleverde afstandsbediening voor deze functies. Hoewel ITB296 de meeste IR-protocollen kan leren, kunnen ze niet allemaal worden geprogrammeerd.

De leerfunctie gebruiken

1. Druk met de stroom uit op de Learn (Leren) button (knop) op het apparaat. Een indicatielampje begint rood te knipperen.
2. Druk op de button (knop) die u wilt leren op de meegeleverde afstandsbediening. Bijvoorbeeld: Volume + (Volume hoger)
3. Het rode licht blijft knipperen en een andere indicator geeft een blauw licht weer.
4. Druk op de bijbehorende button (knop) op uw afstandsbediening.
5. Het rode licht blijft knipperen en een andere indicator geeft een groen licht weer.
6. Druk op de Learn (Leren) button (knop) op het apparaat.
7. De geprogrammeerde button (knop) op uw afstandsbediening kan nu uw soundbar bedienen.
   Let op: het is noodzakelijk om elke button (knop) op uw afstandsbediening afzonderlijk te programmeren.
8. Als de soundbar een opdracht niet heeft geleerd, geeft de indicator niet het groene licht weer.
   Probeer een andere button (knop).

Audio-ingangen

Stereo RCA-ingangen (Aux In)

Wanneer u twee producten aansluit met een RCA-kabel (niet meegeleverd), stem dan de gekleurde poorten af op de bijbehorende stekkers.

1. Sluit de RCA-kabels (niet meegeleverd) aan op de RCA Stereo-ingangen aan de achterkant van het apparaat en op de audio-uitgangen van een televisie of andere audiobron.
2. Druk op de Power (Aan/uit)-knop om het apparaat in te schakelen.
3. Druk op de Source (Bron)-knop om Aux In (Aux-ingang) te selecteren, aangegeven door een wit licht.
4. Audio die via de televisie wordt afgespeeld, is nu te horen via de luidsprekers.

Subwooferuitgang

De soundbar kan worden aangesloten op een losse subwoofer met behulp van een andere RCA-kabel (niet meegeleverd).

1. Sluit, met de hoofd-stereo RCA-kabels aangesloten, een externe subwoofer aan op de Subwoofer Output (Subwooferuitgang) met behulp van een andere RCA-kabel (niet meegeleverd).
2. Wanneer audio via een willekeurige bron wordt afgespeeld, gebruikt de luidspreker automatisch de aangesloten subwoofer.

Optische ingang

U hebt nodig: een audiobron met een optische audio-uitgang en een digitale optische audiokabel (meegeleverd).

1. Sluit de Digital Optical Audio Cable (Digitale optische audiokabel) aan op de optische uitgang van de audiobron en op de Optical Input (Optische ingang) op de speakerbar.
2. Druk op de Power (Aan/uit)-knop om het apparaat in te schakelen.
3. Druk herhaaldelijk op de Source (Bron)-knop om over te schakelen naar SPDIF Mode (SPDIF-modus), aangegeven door een amberkleurig licht.
4. Zorg er met behulp van de systeemeigen bedieningselementen op uw aangesloten apparaat voor dat de audio-instellingen zijn ingesteld op PCM or Optical Audio (PCM of optische audio) en zijn ingeschakeld.
5. Audio van de aangesloten audiobron wordt nu afgespeeld via de luidsprekers.

Belangrijke tips voor optische audio:

• Gebruik de juiste toslink-kabel en zorg ervoor dat deze stevig in de aansluitingen van zowel de bron als de soundbar zit.
• De optische uitgang is geactiveerd op de bron (ze zouden een rood licht moeten zien uitgaan van de toslink-aansluiting). Deze kan SPDIF worden genoemd in het instellingenmenu van de bron.
• De optische uitgang is ingesteld om PCM uit te voeren en niet Dolby Digital.

Line-in

3,5 mm audio-ingangskabel niet inbegrepen.

1. Steek het ene uiteinde van een 3,5 mm audio-ingangskabel in de Line In (Line-in) op het apparaat en steek het andere uiteinde van de kabel in de audio-uitgang/koptelefoonuitgang op een MP3-speler of andere audiobron.
2. Druk op de Power (Aan/uit)-knop om het apparaat in te schakelen.
3. Druk op de Source (Bron)-knop om Line In (Line-in) te selecteren, aangegeven door een groen licht.
4. Audio die via het aangesloten apparaat wordt afgespeeld, is nu te horen via de luidsprekers. Gebruik de bedieningselementen op het aangesloten apparaat om geselecteerde nummers af te spelen, te pauzeren of over te slaan.

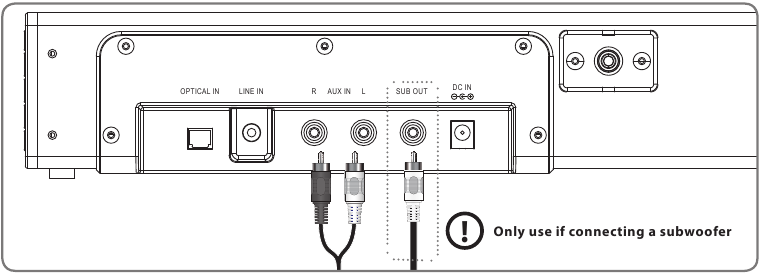

Stereo RCA-ingangen (Aux In) - Detail

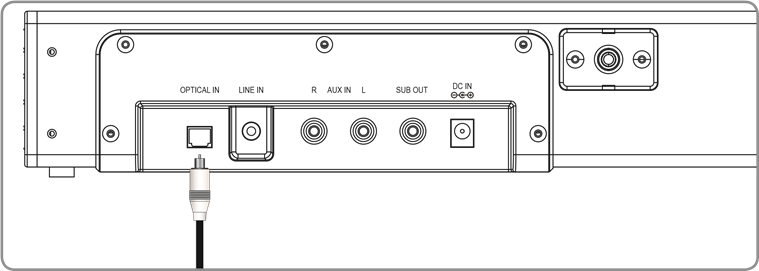

Optische ingang - Detail

Line-in

Line-in - Detail

Contactgegevens

Website: www.iLiveElectronics.com
Email Support: prodinfo@dpiinc.com
Email Parts: partsinfo@dpiinc.com
Phone Support: 1-888-999-4215

Veiligheidsinstructies en waarschuwingen

Om het risico op elektrische schokken te verminderen, mag u de afdekking (of achterkant) niet verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die groot genoeg kan zijn om een risico op elektrische schokken voor personen te vormen.

Dit symbool geeft aan dat dit product dubbele isolatie bevat tussen gevaarlijke netspanning en voor de gebruiker toegankelijke onderdelen.

BATTERIJ NIET INSLIKKEN, GEVAAR VOOR CHEMISCHE VERBRANDING.

Belangrijke veiligheidsinstructies

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Gebruik dit apparaat niet in de buurt van water.
• Reinig alleen met een droge doek.
• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Gebruik alleen met een kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant of die samen met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen wanneer een kar wordt gebruikt.


Aanvullende waarschuwingen en voorzorgsmaatregelen

•
  OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DE BREDE PEN VAN DE STEKKER IN DE BREDE SLEUF STeken EN VOLLEDIG INBRENGEN.
• De netstekker wordt gebruikt als scheidingsinrichting en moet tijdens het beoogde gebruik gemakkelijk bedienbaar blijven. Om het apparaat volledig van het elektriciteitsnet te scheiden, moet de netstekker volledig uit het stopcontact worden verwijderd.
•
  Gevaar voor elektrische schokken - Niet openen.
• Voorzichtigheids- en markeringsinformatie bevindt zich aan de achterkant of onderkant van het apparaat.
•
  Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen, vocht, druppels of spatten.
• Voorwerpen gevuld met vloeistoffen, zoals vazen, mogen niet op het apparaat worden geplaatst.
•
  Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van andere procedures dan die welke zijn gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.
•
  Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
•
  Plaats dit apparaat niet direct op meubeloppervlakken met een zachte, poreuze of gevoelige afwerking. Net als bij elke rubbercompound die met oliën is gemaakt, kunnen de voetjes vlekken of vlekken veroorzaken waar de voetjes zich bevinden. We raden aan om een beschermende barrière te gebruiken, zoals een doek of een stuk glas tussen het apparaat en het oppervlak, om het risico op schade en/of vlekken te verminderen.
•
  Het gebruik van dit apparaat in de buurt van TL-verlichting kan storingen veroorzaken met betrekking tot het gebruik van de afstandsbediening. Als het apparaat onregelmatig gedrag vertoont, verwijder u dan van TL-verlichting, omdat dit de oorzaak kan zijn.
•
  Explosiegevaar als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.
• De batterij mag niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Als u denkt dat batterijen zijn ingeslikt of in een lichaamsdeel zijn geplaatst, zoek dan onmiddellijk medische hulp.
• Meng geen oude en nieuwe batterijen.
• Vervang alle oude batterijen volledig door nieuwe.
• Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (ni-cad, ni-mh, enz.) batterijen.
• Batterijen moeten worden gerecycled of weggegooid volgens de richtlijnen van de staat en de plaatselijke overheid.
•
  Dit product kan chemicaliën bevatten waarvan de staat Californië weet dat ze geboorteafwijkingen of andere reproductieve schade veroorzaken (California Prop 65). Was uw handen na gebruik.
• Dit product voldoet aan alle federale voorschriften.
