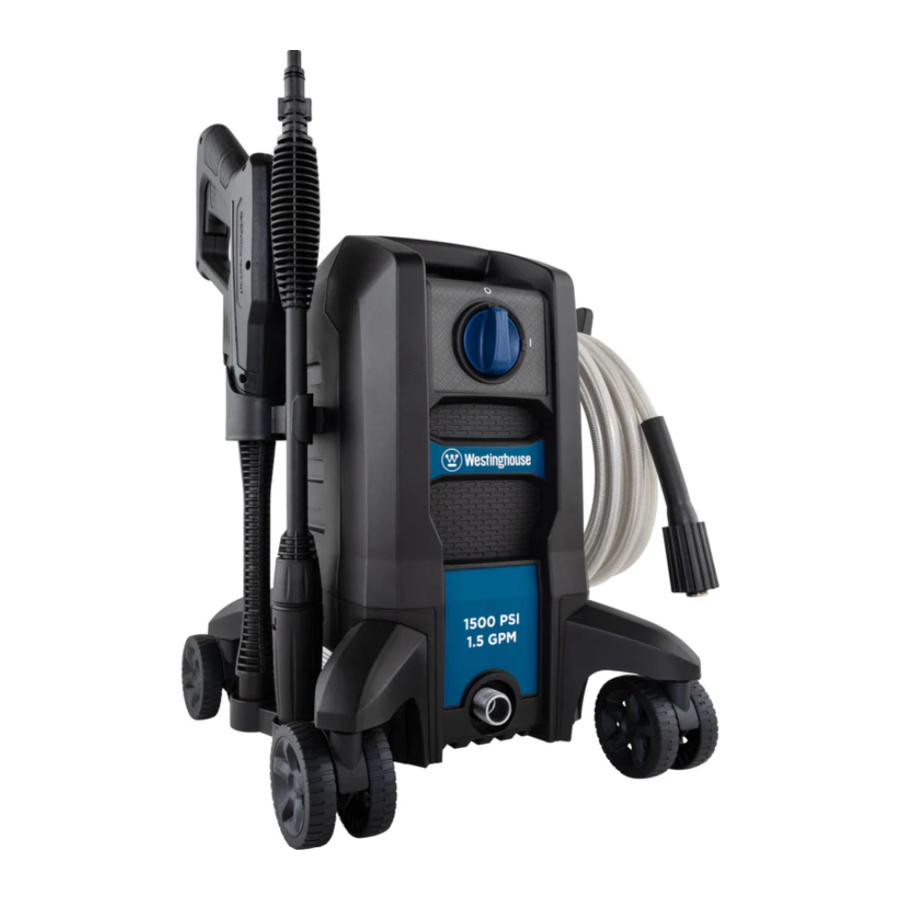

Westinghouse ePX2000 - Handleiding hogedrukreiniger

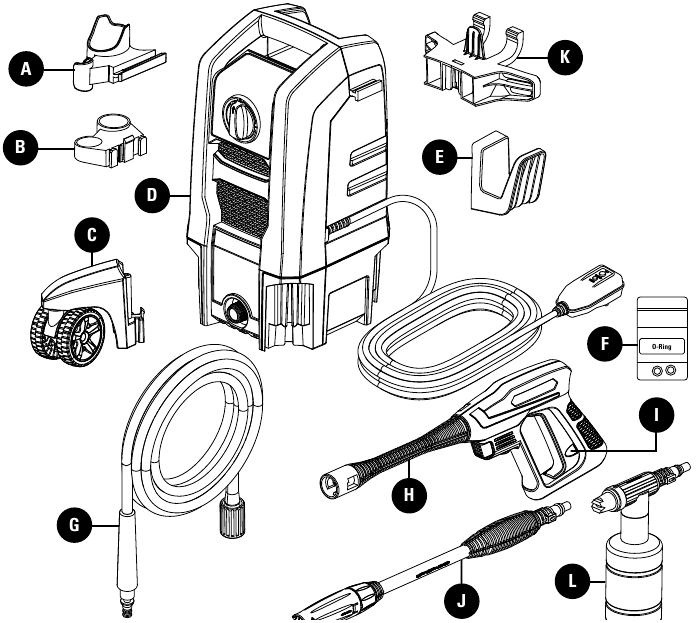

Inhoud van de verpakking

Productspecificaties

Veiligheidsinformatie

Het boren, zagen, schuren of machinaal bewerken van houtproducten kan u blootstellen aan houtstof, een stof die in de staat Californië bekend staat als veroorzaker van kanker. Vermijd het inademen van houtstof of gebruik een stofmasker of andere beschermingsmiddelen voor persoonlijke bescherming. Ga voor meer informatie naar www.P65Warnings.ca.gov

DRAAG ALTIJD OOGBESCHERMING OM OOGLETSEL TE VOORKOMEN BIJ HET GEBRUIK VAN DE HOGEDRUKREINIGER.

Lees en begrijp deze hele handleiding voordat u probeert het product te monteren, bedienen of installeren.

Deze handleiding bevat informatie over HET BESCHERMEN VAN DE PERSOONLIJKE VEILIGHEID en HET VOORKOMEN VAN PROBLEMEN MET APPARATUUR. Het is erg belangrijk om deze handleiding zorgvuldig te lezen en grondig te begrijpen voordat u het product gebruikt. De onderstaande symbolen worden gebruikt om deze informatie aan te duiden.

Potentieel gevaar dat zal leiden tot ernstig letsel of verlies van leven.

Gevaar dat kan leiden tot ernstig letsel of verlies van leven.

Potentieel gevaar dat kan leiden tot matig letsel of schade aan de apparatuur.

Opmerking: Het woord "Opmerking" wordt gebruikt om de lezer te informeren over iets wat de bediener over het gereedschap moet weten.

Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen en begrijpen voordat hij dit product gebruikt.

•
  Bij het gebruik van dit product moeten altijd elementaire voorzorgsmaatregelen worden gevolgd, waaronder de volgende:
• Neem ALTIJD de tijd om alle instructies te lezen voordat u het product gebruikt.
• Begrijp en weet hoe u het product veilig kunt stoppen en de druk snel kunt laten ontsnappen. Wees volledig vertrouwd met alle bedieningselementen.
• Houd de werkplek vrij van alle mensen, dieren en gevaarlijke objecten.
• Reik NIET te ver en ga niet op een onstabiele ondergrond staan. Zorg te allen tijde voor een goede basis en evenwicht.
• Volg de onderhoudsinstructies zoals gespecificeerd in de handleiding.
• Het wordt aanbevolen om alle bedieningsaspecten van de hogedrukreiniger die in deze handleiding worden beschreven, zorgvuldig te lezen en te begrijpen om persoonlijk letsel en/of schade aan eigendommen te voorkomen en om uw hogedrukreinigingservaring te maximaliseren.
• Deze hogedrukreiniger voldoet aan CSA en andere veiligheids- en consumentennormen. Wijzig of verbouw GEEN enkel onderdeel van uw hogedrukreiniger.
• Gebruik uw hogedrukreiniger NIET als u onder invloed bent van alcohol of drugs. Gebruik dit elektrische gereedschap voorzichtig en alleen als u alert bent.
• Let op uw evenwicht en voeten tijdens het gebruik van uw hogedrukreiniger. Oppervlakken worden glad als ze nat zijn en zijn extra glad bij gebruik van een reinigingsmiddel of schoonmaakmiddel.
• Werk NOOIT met de hogedrukreiniger op blote voeten, sandalen of schoenen met open tenen.
• Wanneer u de hogedrukreiniger in de buurt van kinderen gebruikt, zorg er dan voor dat ze nauwlettend in de gaten worden gehouden door een volwassene om letsel te voorkomen. Laat een kind NOOIT de hogedrukreiniger gebruiken.
• Raak de hogedrukstraal NIET aan met uw vingers, handen, voeten en wees voorzichtig om elk contact met uw ogen te vermijden, omdat de krachtige straal blindheid kan veroorzaken of gaten in de huid kan slaan.
• Draag ALTIJD oogbescherming om oogletsel te voorkomen bij het gebruik van de hogedrukreiniger.
• Om ongelukken met letsel te voorkomen, gebruikt u ALTIJD de veiligheidsvergrendeling van de trekker wanneer de hogedrukreiniger niet in gebruik is, zelfs als het spuiten even stopt.
• De hogedrukreiniger is uitgerust met een aardlekschakelaar (GFCI) die de kans op een elektrische schok aanzienlijk verkleint tijdens het gebruik van het apparaat. Als de stekker of het snoer moet worden vervangen, gebruik dan alleen identieke vervangingsonderdelen.
• Richt het spuitpistool in een veilige richting wanneer u uw hogedrukreiniger gaat gebruiken.
• Spuit NOOIT rechtstreeks op een persoon, dier, elektrisch apparaat of het apparaat zelf. De hogedrukreiniger kan glas breken als het in direct contact komt.
• Wanneer u het spuitpistool voor het eerst gebruikt, houdt u het spuitpistool en de lans met twee handen vast wanneer u de trekker overhaalt (één hand om de trekker over te halen en de andere om het pistool te stabiliseren) totdat u gewend bent aan de "terugslag" van het spuitpistool.
• Wanneer u de aan/uit-schakelaar in de uit-stand zet, kan er waterdruk in het systeem blijven. Om de druk te ontlasten, richt u het spuitpistool in een veilige richting en haalt u de trekker over.
• Spuit NOOIT ontvlambare vloeistoffen.
• Gebruik de hogedrukreiniger NOOIT in ruimtes die brandbaar stof, vloeistoffen of dampen bevatten.
• Controleer de slang regelmatig. Vervang deze als deze beschadigd is. Vanwege de hoge druk die erbij komt kijken, kan deze niet worden gerepareerd als deze is doorgesneden of beschadigd.
• Gebruik alleen reinigingsmiddelen die specifiek zijn samengesteld voor hogedrukreinigers en volg de instructies op het etiket van het reinigingsmiddel.
• Reinigingsmiddelen kunnen schadelijk zijn voor uw huid, ogen en longen. Wees voorzichtig bij het hanteren van chemicaliën. Afwas- en wasmiddel zijn te dik en verstoppen de sproeikop van uw reinigingsmiddelfles.

Bewaar de hogedrukreiniger binnenshuis in een verwarmde omgeving om te voorkomen dat het water in het apparaat bevriest en uitzet. Wanneer het water bevriest en uitzet, zal de hogedrukpomp barsten en de hogedrukreiniger onbruikbaar maken. Het wordt aanbevolen om pompbeschermer (niet inbegrepen) te gebruiken om pompen te beschermen tegen bevriezing en barsten.

• Gebruik NOOIT warm water met uw hogedrukreiniger. Het zal oververhit raken en de afdichtingen en componenten in de hogedrukpomp beschadigen, die niet kunnen worden gerepareerd.
• Laat de hogedrukreiniger NOOIT "AAN" staan terwijl deze onbeheerd achterblijft.
• Zet ALTIJD de watertoevoer "AAN" voordat u de stroom van de hogedrukreiniger op "AAN" zet. Als u de pomp zonder water laat draaien, kan dit schade veroorzaken aan de interne onderdelen en de hogedrukreiniger onbruikbaar maken.
• Gebruik NOOIT een watertoevoer naar uw hogedrukreiniger die hoger is dan 150 PSI maximaal.
• Koppel de hogedrukslang NOOIT los van de hogedrukreiniger terwijl het systeem onder druk staat.
• Zet de triggermechanismen op het spuitpistool NOOIT permanent vast.
• Gebruik de hogedrukreiniger NOOIT, tenzij alle onderdelen correct en stevig zijn aangesloten.
• Laat de hogedrukreinigerpomp NOOIT langer dan één minuut draaien nadat u de watertoevoer hebt afgesloten. Dit kan ertoe leiden dat de motor en pomp oververhit raken en defect raken.
• Gebruik NOOIT een verlengsnoer, omdat dit spanningsverlies veroorzaakt en de motor kan doorbranden. Verhoogt ook het risico op een elektrische schok voor de bediener
• Gebruik NOOIT lansen of andere onderdelen die niet compatibel zijn met deze specifieke Westinghouse-unit.
• Spuit NOOIT met uw hogedrukreiniger op een stopcontact.
• Inspecteer het netsnoer voor gebruik. Gebruik het NIET als het beschadigd is.

BEWAAR DEZE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK.

Onderhoud van een dubbel geïsoleerd apparaat

Aardlekschakelaarbeveiliging:

Deze hogedrukreiniger heeft een aardlekschakelaar (GFCI) ingebouwd in de stekker van het netsnoer. Een GFCI biedt extra bescherming tegen het risico van een elektrische schok. Als de stekker of het snoer moet worden vervangen, gebruik dan identieke vervangingsonderdelen die GFCI-bescherming bevatten.

In een dubbel geïsoleerd product zijn twee isolatiesystemen aanwezig in plaats van aarding. Er zijn geen aardingsmiddelen voorzien voor een dubbel geïsoleerd product, en er mogen ook geen aardingsmiddelen aan het product worden toegevoegd.

Het onderhoud van een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem, en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel.

Een dubbel geïsoleerd product is gemarkeerd met de woorden "Double Insulation" of "Double Insulated". Het product kan ook worden gemarkeerd met het onderstaande symbool:

Voorbereiding

Voordat u begint met de montage van het product, moet u controleren of alle onderdelen Geschatte montagetijd: 10 minuten aanwezig zijn. Vergelijk de onderdelen met de lijst met de inhoud van de verpakking en de lijst met de hardware-inhoud. Als er een onderdeel ontbreekt of beschadigd is, neem dan contact op met de klantenservice op 855-944-3571, probeer NIET het product te monteren.

Geschatte montagetijd: 10 minuten

Montage-instructies

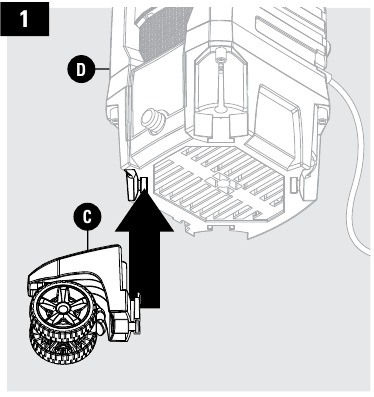

1. Schuif de lip van de zwenkwiel (C) in de gleuf aan de onderste hoek van de hogedrukreiniger (D). Herhaal dit voor de overige zwenkwielen.

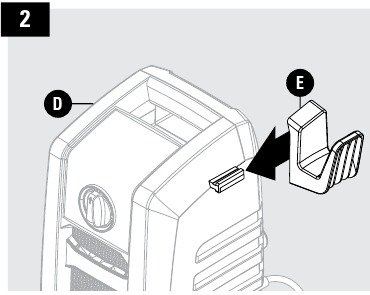

2. Schuif de slanghouder (E) op de lip aan de rechterkant van de hogedrukreiniger (D).

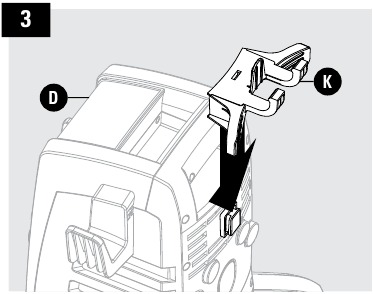

3. Schuif de schuimkanonbeugel (K) op de lip aan de achterkant van de hogedrukreiniger (D).

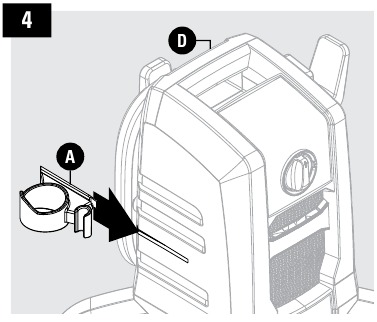

4. Schuif de lip van de bovenste spuitpistoolhouder (A) in de gleuf aan de linkerkant van de hogedrukreiniger (D).

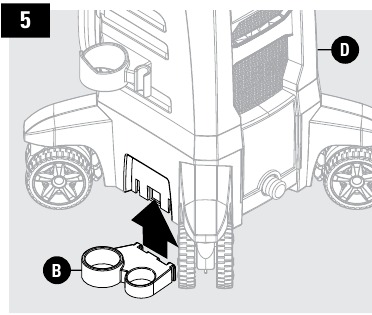

5. Schuif vanaf de onderkant de lippen van de onderste spuitpistoolhouder (B) in de gleuven aan de linkeronderkant van de hogedrukreiniger (D).

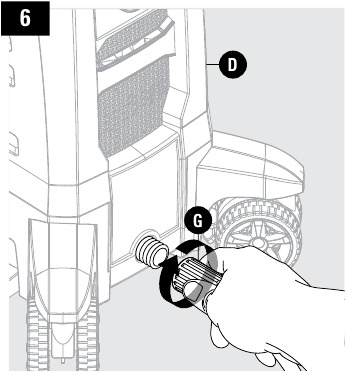

6. Houd de kraag aan het ene uiteinde van de slang (G) tegen. Duw stevig om de slangfitting aan te sluiten op de wateruitlaatpijp aan de voorkant van de hogedrukreiniger (D). Draai de kraag met de klok mee om vast te zetten. Controleer of de slang in de wateruitlaat is vergrendeld door lichtjes aan de slang te trekken.

   Opmerking: gebruik GEEN tang of vergrendelingstang om vast te draaien.

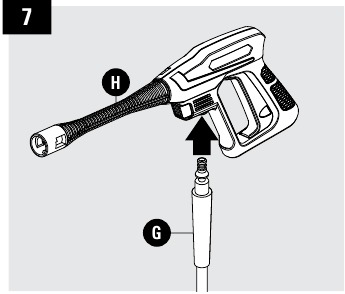

7. Duw stevig om de slangfitting (G) aan te sluiten op het spuitpistool (H). Controleer of de slang in het spuitpistool is vergrendeld door lichtjes aan de slang te trekken.

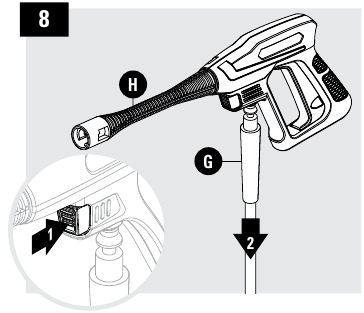

8. Om de slang te verwijderen, drukt u op de knop aan de onderkant van het pistool om de slang (G) los te koppelen van het spuitpistool (H).

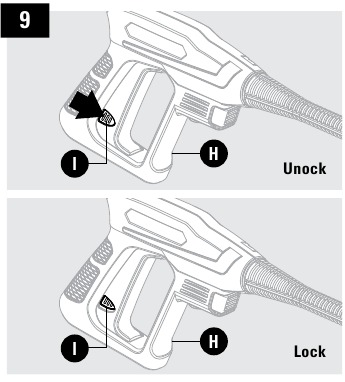

9. Om de trekker van het spuitpistool (H) te vergrendelen, richt u het pistool van u af en drukt u op de trekkerknop (I). Knijp of trek daarna aan de trekker om er zeker van te zijn dat deze is vergrendeld en niet zal bewegen. Houd het spuitpistool (H) ALTIJD vergrendeld wanneer het niet in gebruik is.

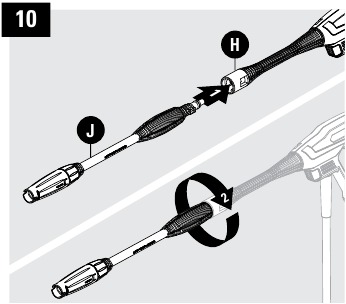

10. Steek de lans (J) in het spuitpistool (H) en draai met de klok mee om vast te draaien (NIET te strak aandraaien).

    Opmerking: activeer ALTIJD de veiligheidsvergrendeling (I) bij het verwisselen van lansen om ervoor te zorgen dat ze niet per ongeluk met kracht worden uitgeworpen tijdens het verwijderen.

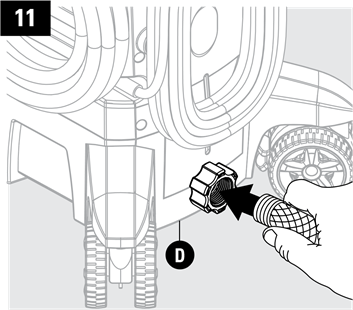

11. Bevestig een tuinslang aan de tuinslangadapter aan de achterkant van de hogedrukreiniger (D).

    Opmerking: spoel de tuinslang door voordat u deze op de tuinslangadapter aansluit. De montage is nu voltooid. Lees en neem alle veiligheidsinstructies in acht voordat u de hogedrukreiniger inschakelt.

Bedieningsinstructies

1. Zet de watertoevoer bij de kraan aan.
2. Zorg ervoor dat de "ON/OFF" (AAN/UIT) schakelaar in de "OFF" (UIT) stand staat. De aan/uit-schakelaar heeft internationale symbolen: Aan (|) Uit (O).
3. Rol het netsnoer volledig af en steek de stekker in een geaard stopcontact van 120 volt.
4. Ontgrendel de veiligheidsvergrendeling (I) van het spuitpistool (H). Richt het spuitpistool in een veilige richting en knijp in de trekker totdat er een constante waterstroom is, waardoor water en lucht uit de slang worden afgevoerd. Vergrendel het spuitpistool.
5. Zet de aan/uit-schakelaar in de "ON" (|) stand. Het apparaat draait 1 - 2 seconden en schakelt uit. Dit is een normale functie van de automatische startfunctie.
6. Begin met hogedrukreinigen door de trekker helemaal in de handgreep te knijpen.
7. Laat de trekker los om de hogedrukreiniger te stoppen.
8. Laat de motor volledig tot stilstand komen voordat u weer in de trekker knijpt.
9. Als u snel in de trekker knijpt, kan de automatische startfunctie een aan/uit-cyclus missen en kan worden voorkomen dat de reiniger inschakelt. Gebruik langzame, weloverwogen trekkerbewegingen om dit te voorkomen.
10. Test ALTIJD een klein gebied om schade aan het oppervlak te voorkomen.

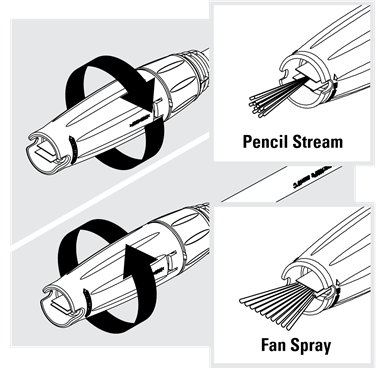

Hoge/lage sproeikop gebruiken

Het sproeipatroon en de intensiteit kunnen voor elke taak worden aangepast door aan de sproeikop aan het uiteinde van de lans te draaien.

• Draai de sproeikop met de klok mee voor de hoge druk (potloodstraal) instelling.
• Draai de sproeikop tegen de klok in voor de lage druk (waaierstraal) instelling.


Bedieningstips

• Vul bij gebruik van reinigingsmiddel de fles met een correct geformuleerde verhouding reinigingsmiddel tot water, volgens de instructies op de verpakking.
• Het is normaal dat de motor af en toe draait wanneer er niet in de trekker wordt geknepen. De pomp bereidt zichzelf voor om te werken wanneer in de trekker wordt geknepen.
• Schakel de hogedrukreiniger uit als deze na vijf minuten niet wordt gebruikt.
• De O-ringen in de slang moeten regelmatig worden schoongemaakt en gesmeerd met niet-wateroplosbaar vet, zoals vaseline.
• Houd de reinigingsdraad in de buurt om de sproeikop te ontstoppen.

Hoe oppervlakken niet te beschadigen

• Schade aan te reinigen oppervlakken treedt op wanneer de impactkracht van de waterdruk de duurzaamheid van het oppervlak overschrijdt. Kaal hout kan worden doordrongen; verf kan worden afgebladderd, enz. U kunt de kracht van de hogedrukreiniger variëren door het volgende aan te passen:
  1. De hoek van de sproeikop ten opzichte van het te reinigen oppervlak.
  2. De afstand van de sproeikop tot het te reinigen oppervlak.
• Gebruik NOOIT een smalle, hogedrukwaterstraal op zachte oppervlakken.

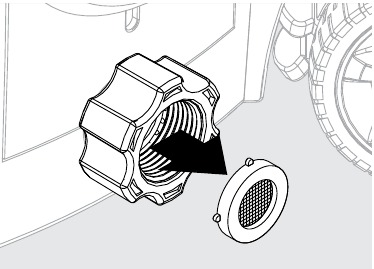

Tuinslangadapter reinigen

De filters in de tuinslangadapter moeten periodiek worden gereinigd.

1. Spoel af met schoon water.
2. Plaats terug in de adapter.

Het schuimkanon gebruiken

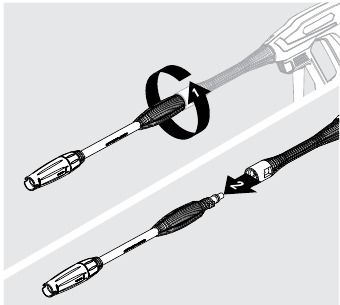

1. Maak de lans los van het hogedrukpistool.

2. Schroef het vloeistofreservoir los van de schuimkanonklepunit.
3. Vul het vloeistofreservoir met water (gebruik voor het beste resultaat warm water).
4. Voeg 30-90 ml van uw favoriete reinigingsmiddel toe aan het vloeistofreservoir.
5. Bevestig het vloeistofreservoir aan de schuimkanonklep en bevestig de unit aan het pistool. Gebruik de bedieningsknop om de zeepstroom te wijzigen + (meer) of - (minder).

6. Spoel na het voltooien schoon, helder water door het schuimsysteem onder druk om zeep uit de interne componenten te verwijderen.

Spoel met heet water voor extra reinigingskracht.

Verzorging en onderhoud

Sproeikoppen reinigen

Een verstopte of gedeeltelijk verstopte sproeikop kan een aanzienlijke vermindering van de waterdruk uit de sproeikop veroorzaken en/of ervoor zorgen dat het apparaat pulseert tijdens het sproeien.

1. Schakel het apparaat uit.
2. Sluit de watertoevoer naar het apparaat af.
3. Laat eventuele druk die in de slang is opgesloten ontsnappen door 2-3 keer in de trekker te knijpen en vergrendel vervolgens het spuitpistool door de vergrendelknop van links naar rechts te drukken.
4. Verwijder de lans van het spuitpistool.

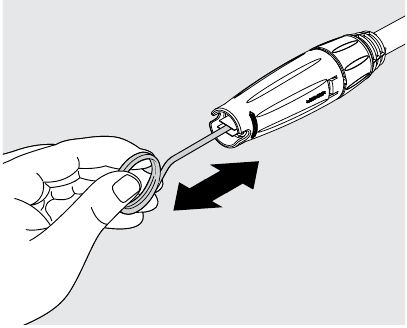

5. Steek met de meegeleverde reiniger voor sproeikop (of een opengebogen paperclip) de draad in het sproeikopgat en beweeg heen en weer totdat het vuil is verwijderd.
6. Tik meerdere keren met het snelkoppelingsuiteinde van de lans op een hard oppervlak.
7. Spoel water terug door de sproeikop met een tuinslang en de hoogst beschikbare druk (gebruik een standaard watersproeikop of gebruik uw duim over de sproeikop om waterdruk te creëren voor het terugspoelen).

Opslag

1. Als de hogedrukreinigingssessie is voltooid, zet u de aan/uit-schakelaar uit.
2. Haal de stekker uit het stopcontact.
3. Sluit de watertoevoer af. Haal 2-3 keer de trekker van het spuitpistool over om overtollig water af te voeren en eventuele resterende waterdruk te ontlasten.
4. Koppel de tuinslangadapter los van de waterinlaat. Laat de hogedrukreiniger NIET draaien zonder dat er water doorheen stroomt.
5. Het wordt aanbevolen om pompbeschermer door de pomp en de hogedrukslang te laten lopen.
   1. Installeer de pompbeschermer door de fles aan de tuinslangadapter te bevestigen en de klep op de fles te openen.
   2. Steek de stekker in het stopcontact en zet de aan/uit-schakelaar van de hogedrukreiniger in de "aan" stand en haal 5 seconden lang de trekker over om de pomp te activeren en de pompbeschermer door het pompsysteem en de slang te laten lopen.
   3. Als u klaar bent, zet u de aan/uit-schakelaar in de "uit" stand, haalt u de trekker over om de interne druk te ontlasten en koppelt u de slang en accessoires los van de hogedrukreiniger.
6. Verwijder de slang van het spuitpistool.
7. Verwijder de lans van het spuitpistool. Plaats het pistool en de lans in de houders aan de zijkant van het apparaat.
8. Haak het netsnoer rond de netsnoerhouder.

Probleemoplossing

Als u vragen heeft over het product, kunt u de klantenservice bellen op 1-855-944-3571.

Probleem	Correctieve maatregel
Apparaat schakelt niet in.	Zorg ervoor dat de hogedrukreiniger is uitgeschakeld. Steek het snoer in een geaard stopcontact van 120 volt (er mag geen elektrisch verlengsnoer worden gebruikt). Als het snoer niet in uw stopcontact past, is uw stopcontact niet goed geaard en mag het niet worden gebruikt. Gebruik een ander stopcontact. Haal de trekker van het pistool over om de waterstroom te garanderen. Als het nog steeds niet werkt, neem dan contact op met de klantenservice. Opmerking: wanneer de aan/uit-schakelaar is ingeschakeld, schakelt de hogedrukreiniger vanzelf 1-2 seconden in en schakelt uit.
Het apparaat draait, maar er is geen waterstroom.	Controleer de waterbron. Maak de sproeikop op de lans schoon. (Zie de instructies voor het reinigen van de sproeikop onder "Sproeikop reinigen".) Of verwijder de lans en spuit rechtstreeks uit het spuitpistool. Dit geeft aan of het probleem bij de lans ligt.
Er lekt water waar de slang is aangesloten op het spuitpistool.	Zorg ervoor dat er een O-ring aan het uiteinde van de metalen punt van de slang zit. Als er geen O-ring aanwezig is, zal de verbinding tussen de slang en het spuitpistool lekken. O-ring vervangingen zijn inbegrepen in de verpakkingsinhoud.
De hogedrukreiniger schakelt 2 seconden in, schakelt uit en schakelt niet meer in. Is het apparaat defect?	Wanneer het water is aangesloten, de accessoires correct zijn gemonteerd en de aan/uit-schakelaar is ingeschakeld, kan de hogedrukreiniger 1 - 2 seconden inschakelen om de pomp voor te bereiden. Het schakelt automatisch uit en wacht tot de trekker van het spuitpistool wordt ingedrukt. Wanneer de trekker wordt ingedrukt, begint er water door de pomp te stromen. De watersensor in de pomp detecteert het bewegende water en schakelt de hogedrukreiniger automatisch in. Zet de aan/uit-schakelaar op 'Uit', druk op de trekker van het spuitpistool zodat u een constante waterstroom heeft. Blijf de trekker indrukken, open het spuitpistool en zet tegelijkertijd de aan/uit-schakelaar op 'Aan'.

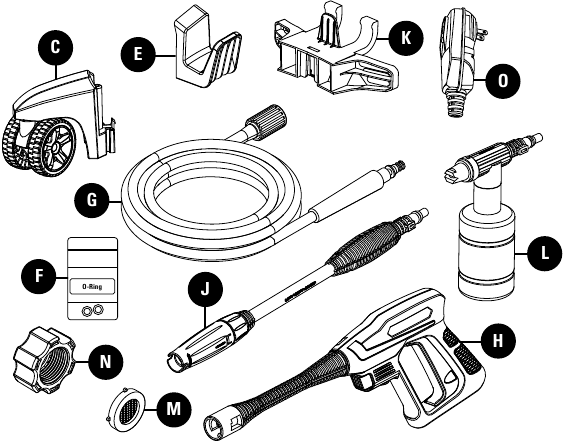

Vervangingsonderdelen

Voor vervangingsonderdelen kunt u onze klantenservice bellen op 1-855-944-3571.

Om de dichtstbijzijnde Westinghouse Authorized Service Dealer te vinden, kunt u de klantenservice en ondersteuning van Westinghouse bellen op
1-855-944-3571
of bezoek de pagina "Locate a Service Dealer" op www.wpowereq.com

WestinghouseOutdoorPower.com
