INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, draag handschoenen of was uw handen regelmatig bij het onderhoud van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

PRODUCTREGISTRATIE

Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-product te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos is meegeleverd.
• Uw product online registreren op: wpowereq.com/pages/warranty-registration
• De bovenstaande QR-code scannen met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie verzenden naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

SPECIFICATIES

AC-spanning: 120V//60Hz, 15 ampère
Maximale ruimbreedte: 23 inch (58,4 cm)
Maximale werpafstand: 25 ft. (7,6 m)
Maximale sneeuwopnamehoogte: 12 inch (30,5 cm)
Wielmaat: 6 inch (15,24 cm)
Gewicht machine: 29,76 lbs. (13,49 kg)

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen boven 23°F (–5°C). Indien nodig kan dit product korte tijd worden gebruikt bij extreem warme of extreem koude temperaturen. Als het product tijdens opslag wordt blootgesteld aan extreme temperaturen, moet het vóór gebruik teruggebracht worden naar het optimale temperatuurbereik.

LET OP
LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.
Als u een vraag hebt of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsverklaringen weergegeven. Het betekent aandacht, word alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet goed werkt.

OPMERKING: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze gebruikershandleiding en de informatie op de productetikettering.

SYMBOOL	BESCHRIJVING
	Veiligheidswaarschuwingssymbool. Geeft een mogelijk persoonlijk letselrisico aan.
	Lees de bedieningshandleiding. Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Draag gehoorbescherming.
	Dubbele isolatie.
	Trek de stekker uit het stopcontact voordat u werkzaamheden aan de machine zelf uitvoert.
	Draag oogbescherming. Draag altijd oogbescherming met zijbeschermers die voldoen aan ANSI Z87.1.
	Draag een masker.
	Draag beschermende handschoenen.
	Draag beschermend schoeisel.
	Voordat u met uw gereedschap gaat werken, moet u ervoor zorgen dat er geen stroomkabels beschadigd raken.
	Houd handen en voeten uit de buurt. Houd handen en voeten uit de buurt van de vijzel en de uitwerpopening.
	GEVAAR! Gebruik uw handen niet om de uitwerpopening te ontstoppen. Schakel de motor uit voordat u de uitwerpopening ontstopt. Loop niet voor de draaiende machine. Richt de uitwerpopening niet op omstanders.
	Waarschuwing voor natte omstandigheden. Om het risico op elektrische schokken te verminderen, niet blootstellen aan regen en binnenshuis bewaren.
	Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Houd alle omstanders, kinderen en huisdieren op minstens 30 meter afstand.
	Ricochet. Weggeslingerde objecten kunnen terugkaatsen en leiden tot persoonlijk letsel of schade aan eigendommen.
	Laat alle bewegende delen volledig tot stilstand komen en ontkoppel de stroombron voordat u een verstopping probeert te verwijderen of de unit te onderhouden.
	Houd uw handen uit de buurt van de waaier.
	GEVAAR! Vermijd letsel door een draaiende vijzel – Houd handen, voeten en kleding uit de buurt.
	Open of verwijder veiligheidsschermen niet terwijl de motor draait.
	Zorg er altijd voor dat andere mensen en huisdieren op veilige afstand van het product blijven wanneer het in gebruik is. Over het algemeen mogen kinderen niet in de buurt komen van het gebied waar het product zich bevindt.

LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande en op de machine vermelde instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

• Ken uw sneeuwblazer. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan, evenals de specifieke mogelijke gevaren die aan deze sneeuwblazer zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• Sta kinderen niet toe om de sneeuwblazer te gebruiken. Het is geen speelgoed.
• Gebruik alleen accessoires die door de fabrikant worden aanbevolen voor uw model dat in deze handleiding wordt beschreven. Accessoires die geschikt zijn voor de ene sneeuwblazer kunnen een risico op letsel vormen wanneer ze op een andere sneeuwblazer worden gebruikt. Gebruik alleen zoals beschreven in deze handleiding.
• Steek geen voorwerpen in openingen. Niet gebruiken met een afgesloten opening; vrijhouden van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen.
• Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te voeren die uw product zal trekken. Een draaddikte (A.W.G.) van minimaal 14 wordt aanbevolen voor een verlengsnoer van 15 meter of minder. Gebruik bij twijfel de volgende zwaardere dikte. Hoe kleiner het diktenummer, hoe zwaarder het snoer. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting.
•
  Gebruik verlengsnoeren voor buiten die zijn gemarkeerd met SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A of SJTOW-A. Deze snoeren zijn geschikt voor gebruik buitenshuis en verminderen het risico op elektrische schokken.
• Aardlekbeveiliging (GFCI) moet worden geboden op de circuit(s) of het/de stopcontact(en) die voor het product worden gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-beveiliging en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
• Deze sneeuwblazer moet tijdens gebruik geaard zijn om de gebruiker te beschermen tegen elektrische schokken. De sneeuwblazer is uitgerust met een goedgekeurd 3-aderig snoer en een 3-polige aardingsstekker om in het juiste aardingsstopcontact te passen. De groene of groen-gele geleider in het snoer is de aardingsdraad. Sluit de groene of groen-gele draad nooit aan op een stroomvoerende klem. Uw unit heeft een stekker die eruitziet als de afbeelding in figuur 2.
• Gebruik alleen 3-aderige verlengsnoeren voor buiten die 3-polige aardingsstekkers en 3-polige stopcontacten hebben die de stekker van de sneeuwblazer accepteren. Vervang of repareer beschadigde snoeren.
• Dit product is ontworpen met een snoerhouder die voorkomt dat het verlengsnoer losraakt tijdens gebruik.
• Als het snoer op enigerlei wijze beschadigd is terwijl het is aangesloten, trek dan het verlengsnoer uit het stopcontact.
• Misbruik het snoer niet — Draag de sneeuwblazer nooit aan het snoer en trek er niet aan om hem uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• Houd uw handen uit de buurt van bewegende delen.
• Vermijd onbedoeld starten – Draag geen aangesloten apparaat met uw vinger op de trekker. Zorg ervoor dat de schakelaar niet is ingeschakeld voordat u de stekker in het stopcontact steekt.
• Gebruik het gereedschap niet als de schakelaar hem niet in- of uitschakelt. Elk gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Gebruik geen sneeuwblazers in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Sneeuwblazers creëren vonken die het stof of de dampen kunnen ontsteken.
• Houd omstanders, kinderen en bezoekers op minstens 30 meter afstand tijdens het bedienen van een sneeuwblazer. Afleidingen kunnen ervoor zorgen dat u de controle verliest.
• Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in het water is gevallen, breng het dan terug naar een servicecentrum.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrische sneeuwblazer. Gebruik de sneeuwblazer niet als u moe bent, overstuur bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van sneeuwblazers kan leiden tot ernstig persoonlijk letsel.
• Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden.
• Draag de juiste kleding — Draag geen losse kleding, sjaals of sieraden. Deze kunnen vast komen te zitten in bewegende delen.
• Controleer of bewegende delen verkeerd zijn uitgelijnd of vastzitten, of er onderdelen gebroken zijn en of er andere omstandigheden zijn die de werking van de sneeuwblazer kunnen beïnvloeden. Laat de sneeuwblazer bij schade repareren voordat u hem gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden sneeuwblazers.
• Houd de sneeuwblazer en zijn handgreep droog, schoon en vrij van olie en vet. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op basis van petroleum of andere sterke oplosmiddelen om uw sneeuwblazer schoon te maken. Het opvolgen van deze regel vermindert het risico op verlies van controle en aantasting van de behuizingsplastic.
• Draag altijd een veiligheidsbril met zijbeschermers. Gewone brillen hebben alleen schokbestendige lenzen. Dit zijn GEEN veiligheidsbrillen. Het opvolgen van deze regel vermindert het risico op oogletsel.
• Draag altijd oogbescherming met zijbeschermers die voldoen aan ANSI Z87.1, samen met gehoorbescherming bij het bedienen van deze apparatuur.
• Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurige perioden van gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Stel sneeuwblazers niet bloot aan regen. Water dat in een sneeuwblazer terechtkomt, verhoogt het risico op elektrische schokken.
• Draag een lange, zware broek, lange mouwen, laarzen en handschoenen. Vermijd losse kleding of sieraden die vast kunnen komen te zitten in bewegende delen van de machine of de motor.
• Draag rubberlaarzen bij het bedienen van de sneeuwblazer. Beschermend schoeisel beschermt uw voeten en verbetert uw grip op gladde oppervlakken. Loop niet op blote voeten of draag sandalen.
• Zorg voor een stevige basis en evenwicht. Reik niet te ver. Te ver reiken kan leiden tot verlies van evenwicht.
• Bedien de sneeuwblazer niet in een richting die ervoor zorgt dat er sneeuw op mensen of huisdieren wordt gegooid. Weggeslingerde sneeuw of andere voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.
• Bewaar inactieve sneeuwblazers binnenshuis — Wanneer de sneeuwblazer niet in gebruik is, moet deze binnenshuis worden bewaard op een droge, afgesloten plaats — losgekoppeld en buiten het bereik van kinderen.
• Houd alle omstanders, kinderen en huisdieren op minstens 30 meter afstand.
• Sneeuwblazeronderhoud mag alleen worden uitgevoerd door gekwalificeerd reparatiepersoneel. Onderhoud of reparaties uitgevoerd door onbevoegd personeel kunnen leiden tot een risico op letsel.
• Gebruik bij het onderhoud van een sneeuwblazer alleen identieke vervangingsonderdelen. Vervang of repareer beschadigde snoeren. Volg de instructies in het hoofdstuk Onderhoud van deze handleiding. Het gebruik van ongeautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.
• Gebruik de sneeuwblazer nooit in de buurt van vuur, open haarden, hete as, barbecueputten, enz. Gebruik in de buurt van vuur of as kan brand verspreiden en leiden tot ernstig letsel en/of schade aan eigendommen.
• Gebruik de sneeuwblazer nooit om chemicaliën, kunstmest of andere giftige stoffen te verspreiden. Het verspreiden van deze stoffen kan leiden tot ernstig letsel voor de gebruiker of omstanders.
• Plaats de sneeuwblazer nooit op een oppervlak, behalve op een hard, schoon oppervlak wanneer de motor draait. Grind, zand en ander vuil kunnen door de luchtinlaat worden opgezogen en naar de gebruiker of omstanders worden geslingerd, wat mogelijk ernstig letsel kan veroorzaken.
• Controleer het werkgebied voor elk gebruik. Verwijder alle voorwerpen zoals stenen, gebroken glas, spijkers, draad of touw die kunnen worden weggegooid of verstrikt kunnen raken in de machine.
• Gebruik de sneeuwblazer niet op ijs, omdat dit kan leiden tot uitglijden en vallen van de gebruiker, wat mogelijk ernstig persoonlijk letsel kan veroorzaken.
• Gebruik de sneeuwblazer nooit op bevroren meren, rivieren of soortgelijke oppervlakken. Er kan ernstig letsel of de dood optreden als het ijs breekt.
• Gebruik de sneeuwblazer nooit op een dak of een ander onstabiel oppervlak, omdat dit kan leiden tot de dood of ernstig persoonlijk letsel.
• Alleen voor huishoudelijk gebruik.
• Gebruik het juiste apparaat — Gebruik de sneeuwblazer niet voor andere werkzaamheden dan waarvoor hij is bedoeld.
• Forceer de sneeuwblazer niet - Hij zal het werk beter en veiliger doen met de snelheid waarvoor hij is ontworpen.
• Richt het afgevoerde materiaal nooit op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de gebruiker. Stop de sneeuwblazer bij het oversteken van grind of rotsachtige oppervlakken.
• Als de sneeuwblazer een vreemd voorwerp raakt, volg dan deze stappen:
  • Laat de schakelaar los en wacht tot de unit volledig tot stilstand is gekomen.
  • Koppel de sneeuwblazer los van de stroomvoorziening.
  • Inspecteer de sneeuwblazer grondig op eventuele schade.
  • Repareer eventuele schade voordat u de sneeuwblazer opnieuw start en verder gebruikt.
• Til de sneeuwblazer niet op of houd hem niet boven de grond tijdens het gebruik, omdat dit kan leiden tot verlies van controle en mogelijk ernstig persoonlijk letsel. Gebruik de sneeuwblazer alleen in overeenstemming met de bedieningsinstructies in deze bedieningshandleiding.
• Houd beschermkappen op hun plaats en in werkende staat.
• Koppel de stekker los van de stroombron wanneer deze niet in gebruik is, voor onderhoud en bij het vervangen van accessoires.
• Onderhoud sneeuwblazers zorgvuldig — Volg de instructies voor het smeren en vervangen van accessoires.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen hem dan ook deze instructies.

ELEKTRISCH

VERLENGKABELS

Zie figuur 1:

FIG. 1
KABELS VASTMAKEN ZOALS AFGEBEELD

1. Verlengsnoer
2. Apparaatsnoer

Als u een elektrisch gereedschap op een aanzienlijke afstand van een stroombron gebruikt, zorg er dan voor dat u een verlengsnoer gebruikt dat de capaciteit heeft om de stroom te verwerken die het product verbruikt. Een te klein snoer veroorzaakt een daling van de netspanning, wat resulteert in oververhitting en vermogensverlies. Gebruik de tabel om de minimale draaddikte te bepalen die vereist is in een verlengsnoer. Er mogen alleen ronde kabels die zijn vermeld door Underwriter's Laboratories (UL) worden gebruikt.

Wanneer u buitenshuis met een product werkt, gebruik dan een verlengsnoer dat is ontworpen voor buitengebruik. Dit type snoer is aangeduid met "WA" of "W" op de mantel van het snoer. Inspecteer elk verlengsnoer voor gebruik op losse of blootliggende draden en gesneden of versleten isolatie.

Het is mogelijk om het verlengsnoer en het netsnoer in een knoop te leggen om te voorkomen dat ze tijdens gebruik losraken. Maak de knoop zoals weergegeven in figuur 1 en steek vervolgens het stekkeruiteinde van het netsnoer in het contactdoosuiteinde van het verlengsnoer. Deze methode kan ook worden gebruikt om twee verlengsnoeren aan elkaar te knopen.

**Ampère-waarde (op productgegevensplaatje)

**Gebruikt op 12 gauge – 20 ampère circuit.

OPMERKING: AWG = American Wire Gauge

Houd het verlengsnoer uit de buurt van het werkgebied. Plaats het snoer zo dat het niet vast komt te zitten aan hout, gereedschap of andere obstakels terwijl u met een elektrisch gereedschap werkt. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

Controleer verlengsnoeren voor elk gebruik. Vervang ze onmiddellijk als ze beschadigd zijn. Gebruik het product nooit met een beschadigd snoer, omdat het aanraken van het beschadigde gebied een elektrische schok kan veroorzaken met ernstig letsel tot gevolg.

ELEKTRISCHE AANSLUITING

Dit product heeft een nauwkeurig gebouwde elektromotor. Het moet worden aangesloten op een voeding die nominaal 120V/60Hz AC (typisch Amerikaans huishoudelijk circuit) is. Gebruik dit product niet op gelijkstroom (DC). Een aanzienlijk spanningsverlies veroorzaakt een vermogensverlies en de motor raakt oververhit. Als het product niet werkt wanneer het op een stopcontact is aangesloten, controleer dan de voeding.

SNELHEID EN BEDRADING

De snelheid is niet constant en neemt af bij belasting of bij een lagere spanning. Voor spanning is de bedrading in een werkplaats net zo belangrijk als het vermogen van de motor. Een lijn die alleen bedoeld is voor lampen kan een elektromotor niet goed dragen. Draad die zwaar genoeg is voor een korte afstand, is te licht voor een grotere afstand. Een lijn die één elektrisch gereedschap kan ondersteunen, is mogelijk niet in staat om twee of drie gereedschappen te ondersteunen.

AARDINGSINSTRUCTIES

Zie figuur 2:

FIG. 2

1. Aardingspen
2. 120V geaard stopcontact

Dit product moet geaard zijn. In het geval van een storing of defect biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit product is uitgerust met een elektrisch snoer met een aardgeleider en een aardingsstekker. De stekker moet worden aangesloten op een passend stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Wijzig de meegeleverde stekker niet. Als deze niet in het stopcontact past, laat dan het juiste stopcontact installeren door een gekwalificeerde elektricien.

Onjuiste installatie van een geaarde stekker verhoogt het risico op elektrische schokken. Wanneer reparatie of vervanging van het snoer of de stekker vereist is, breng het gereedschap dan naar een erkend servicecentrum.

Neem contact op met een gekwalificeerde elektricien of onderhoudspersoneel als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het product correct is geaard. Repareer of vervang een beschadigd of versleten snoer onmiddellijk. Dit product is bedoeld voor gebruik op een nominaal 120 V-circuit en heeft een aardingsstekker die vergelijkbaar is met de stekker die is afgebeeld in figuur 2. Sluit het product alleen aan op een stopcontact met dezelfde configuratie als de stekker. Gebruik geen adapter met dit product.

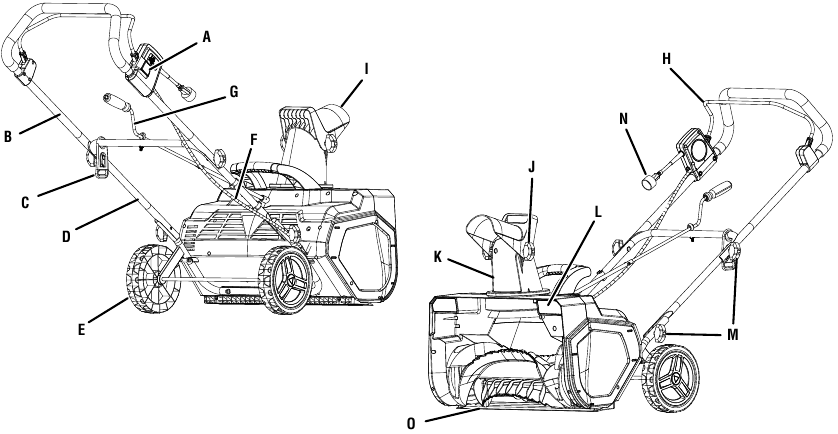

ONDERDELEN

FIG. 3

1. Start button (Startknop)
2. Upper handle assembly (Bovenste handgreepassemblage)
3. Power cord retainer (Snoerhouder)
4. Lower handle (Onderste handgreep)
5. Wheel (Wiel)
6. Power cable (Stroomkabel)
7. Chute rotation handle (Draaibare handgreep voor uitwerpkanaal)
8. Bail (Beugel)
9. Chute deflector (Deflector van het uitwerpkanaal)
10. Chute deflector adjustment knob (Instelknop voor de deflector van het uitwerpkanaal)
11. Discharge chute (Uitwerpkanaal)
12. Headlights (Koplampen)
13. Handle locking knobs (Vergrendelknoppen handgreep)
14. AC plug (AC-stekker)
15. Auger (Vijzel)

UW SNEEUWFREES BEGRIJPEN

Zie figuur 3.

Om het risico op persoonlijk letsel en productfalen te verminderen, dient u de informatie in deze gebruikershandleiding en de informatie op de productetiketten te lezen en te begrijpen.

VIJZEL

De grote vijzel op dit product maakt het mogelijk om een grote hoeveelheid sneeuw tot een diepte van 30 cm op te nemen. Het heeft ook een ruimbreedte van 58 cm.

DRAAIBARE HANDGREEP VOOR UITWERPKANAAL

De draaibare handgreep voor het uitwerpkanaal maakt een eenvoudige aanpassing van het uitwerpkanaal mogelijk om de uitworp van de sneeuw te sturen.

SNOERHOUDER

De snoerhouder helpt bij het controleren van de veilige positionering van het aangesloten netsnoer. Het kan ook helpen om het onbedoeld loskoppelen van het aangesloten netsnoer te voorkomen.

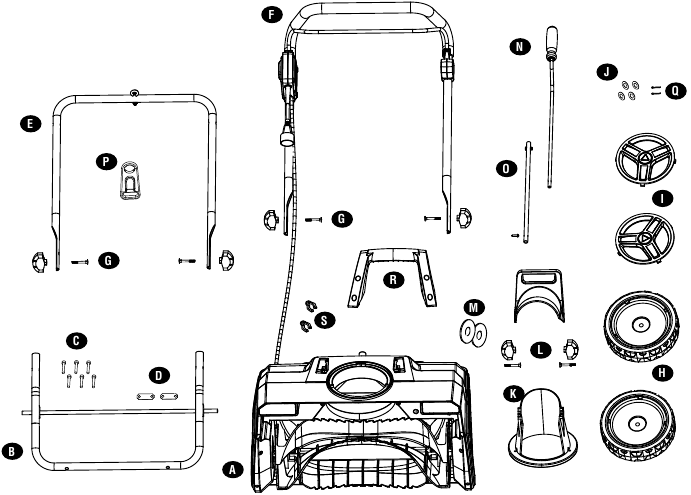

MONTAGE

AFB. 4

1. Sneeuwblazer
2. Buizenframe en as
3. Framebouten (6)
4. Buisklemmen (2)
5. Onderste handgreep
6. Bovenste handgreepconstructie
7. Handgreepverstellingsknoppen en -bouten (4 stuks)
8. Wielen (2)
9. Wieldoppen (2)
10. Wielringen (4)
11. Sneeuwuitwerpkanaal
12. Sneeuwuitwerpverstellingsknoppen en -bouten (2 stuks)
13. Plastic ringen (2)
14. Draaigreep uitwerpkanaal
15. Verbindingsstang uitwerpkanaal
16. Stroomkabelhouder
17. Splitpennen (2)
18. Hulphandgreep
19. Snoerclips (2)
    NIET GETOOND
    Snelstartgids, gebruikershandleiding, inbussleutel

INHOUD VAN DE VERPAKKING VERWIJDEREN

Dit product vereist montage. Probeer dit product niet te gebruiken als onderdelen van de MEEGELEVERDE LIJST al gemonteerd zijn wanneer u de inhoud van de doos verwijdert. Deze onderdelen zijn niet door de fabrikant gemonteerd en moeten door de klant worden gemonteerd. Het gebruik van een onjuist gemonteerd product kan gevaarlijk zijn en ernstig persoonlijk letsel veroorzaken.

• Open de doos voorzichtig.
• Verwijder en inspecteer de inhoud van de doos. Controleer of alle onderdelen in de MEEGELEVERDE LIJST aanwezig en onbeschadigd zijn.
• Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

MEEGELEVERDE LIJST

Zie Afbeelding 4.

Sneeuwblazer, buizenframe en as, framebouten (6), buisklemmen (2), onderste handgreep, bovenste handgreepconstructie, handgreepverstellingsknoppen en -bouten (4 stuks), hulphandgreep, wielen (2), wieldoppen (2), splitpennen (2), wielringen (4), uitwerpkanaal, draaigreep uitwerpkanaal, verbindingsstang uitwerpkanaal, sneeuwuitwerpverstellingsknoppen en -bouten (2 stuks), plastic ringen (2), stroomkabelhouder, snoerclips (2), inbussleutel, snelstartgids en gebruikershandleiding. Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

BENODIGD GEREEDSCHAP

(niet meegeleverd)
"Punttang, kruiskopschroevendraaier.

Verander of wijzig dit product niet, tenzij anders aangegeven in deze handleiding of door de fabrikant. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen voor gebruik met dit product. Het aanbrengen van ongeoorloofde wijzigingen en het gebruik van incompatibele accessoires kan het apparaat beschadigen en uw garantie ongeldig maken.

Sluit de stroomtoevoer pas aan als de montage voltooid is. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

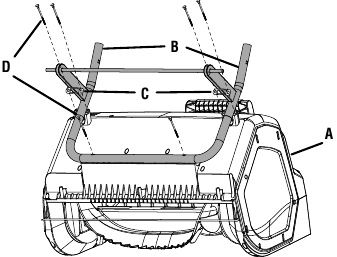

BUIZENFRAME EN AS INSTALLEREN

Zie Afbeelding 5:

AFB. 5

1. Sneeuwblazer
2. Buizenframe en as
3. Buisklemmen
4. Schroeven (6)

• Plaats de sneeuwblazer ondersteboven in een stabiele positie.
• Lijn het buizenframe en de as uit zoals afgebeeld.
• Plaats de buisklemmen over het open uiteinde van het frame en zet vast met vier van de zeskantschroeven met de meegeleverde inbussleutel.
• Zet het U-deel van het frame vast met de overige zeskantschroeven.

OPMERKING: Wees voorzichtig dat u de schroeven niet te strak aandraait.

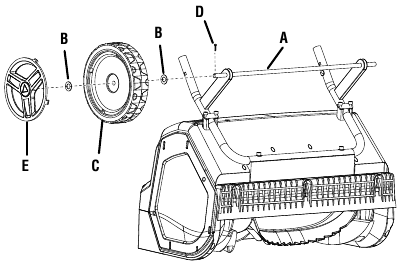

DE WIELEN INSTALLEREN

Zie Afbeelding 6:

AFB. 6

1. As
2. Ring
3. Wiel
4. Splitpen
5. Wieldop

• Zoek de twee wielen, wieldoppen, vier ringen en twee splitpennen.
• Plaats een ring op de as.
• Schuif een wiel op de as, gevolgd door een tweede ring.
• Steek een splitpen door het gat op de as. Buig de langere kant van de pen weg en over de as om het wiel op zijn plaats te bevestigen.
• Lijn de lipjes op de wieldop uit met de sleuven op het wiel en druk om op zijn plaats te vergrendelen.
• Herhaal voor het andere wiel.

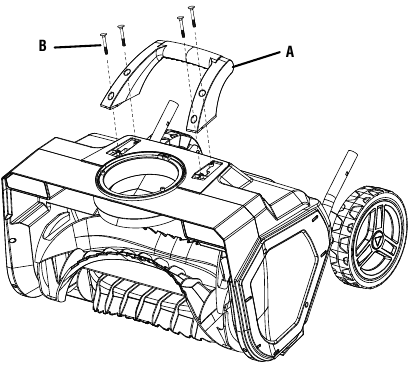

DE HULPHANDGREEP INSTALLEREN

Zie Afbeelding 7:

AFB. 7

1. Hulphandgreep
2. Schroeven (4)

Gebruik de hulphandgreep om het apparaat op te tillen.

• Lijn de hulphandgreep uit met de buitenkant van de sneeuwblazer zoals afgebeeld.
• Steek de schroeven erin en draai ze stevig vast. Niet te strak aandraaien.

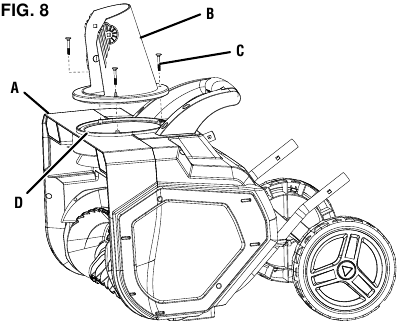

HET UITWERPKANAAL INSTALLEREN

Zie Afbeelding 8:

1. Sneeuwblazer
2. Kanaal
3. Schroeven (3)
4. Kraag

Plaats de sneeuwblazer zo dat hij op zijn wielen rust in zijn rechtopstaande positie.

• Plaats het uitwerpkanaal naar voren gericht op de sneeuwblazer.
• Lijn de gaten van het uitwerpkanaal uit met de gaten in de kraag.
• Steek een schroef in elk gat in het uitwerpkanaal en draai vast. Niet te strak aandraaien.

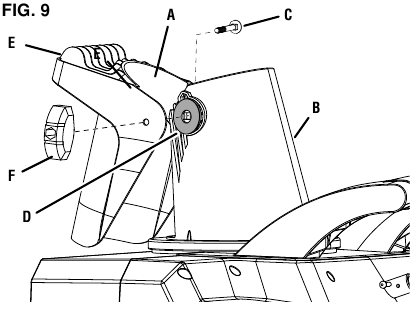

DE DEFLECTOR VAN HET UITWERPKANAAL INSTALLEREN

Zie Afbeelding 9:

1. Deflector uitwerpkanaal
2. Hoofduitwerpkanaal
3. Verstelschroef
4. Plastic ring
5. Handgreep deflector uitwerpkanaal
6. Verstelknop uitwerpkanaal

• Plaats de deflector van het uitwerpkanaal zodat deze ondersteboven ligt en de handgreep naar voren wijst, zoals afgebeeld.
• Lijn de gaten uit en steek een verstelschroef vanaf de binnenkant van het hoofduitwerpkanaal.
• Plaats een plastic ring tussen het hoofduitwerpkanaal en de deflector van het uitwerpkanaal.
• Steek de schroef door het gat in de deflector van het uitwerpkanaal.
• Draai de verstelknop van het uitwerpkanaal op de schroef.
• Herhaal de stappen voor de andere kant.

OPMERKING: Zodra beide zijden zijn bevestigd, tilt u de deflector van het uitwerpkanaal naar de gewenste positie en draait u de verstelknoppen met de hand vast.

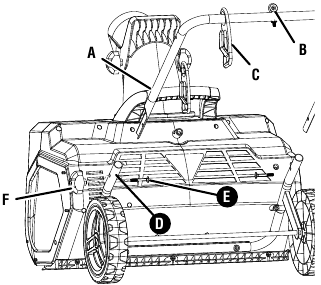

DE ONDERSTE HANDGREEP INSTALLEREN

Zie Afbeelding 10:

AFB. 10

1. Onderste handgreep
2. Oog besturingsstang uitwerpkanaal
3. Stroomkabelhouder
4. Buizenframe
5. Schroef
6. Verstelknop

• Schuif de stroomkabelhouder op de onderste handgreep.
  OPMERKING: Zorg ervoor dat het oog voor de besturingsstang van het uitwerpkanaal naar boven is gericht. De stroomkabelhouder kan aan beide zijden van de handgreep worden geïnstalleerd. Overweeg welke kant van de sneeuwblazer zich dichter bij de stroombron bevindt om het snoer in uw werkgebied te helpen regelen.
• Lijn het gat aan de onderkant van de onderste handgreep uit met het gat op het buizenframe.
• Steek een schroef door het gat van het frame en door de onderste handgreep.
• Draai de verstelknop op de schroef. Handvast aandraaien.
• Herhaal de stappen voor de andere kant.

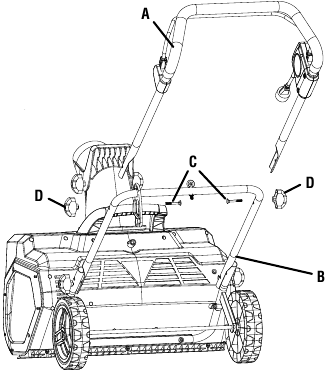

DE BOVENSTE HANDGREEPCONSTRUCTIE INSTALLEREN

Zie Afbeelding 11:

AFB. 11

1. Bovenste handgreepconstructie
2. Onderste handgreep
3. Schroef
4. Verstelknop

• Lijn het onderste gat van de bovenste handgreep uit met het bovenste gat van de onderste handgreep.
  LET OP
  Zorg ervoor dat de startkabel niet bekneld of gevangen raakt bij het uitlijnen van de handgrepen.
• Steek een schroef door de uitgelijnde gaten.
• Draai de verstelknop op de schroef. Handvast aandraaien.
• Herhaal de stappen voor de andere kant.

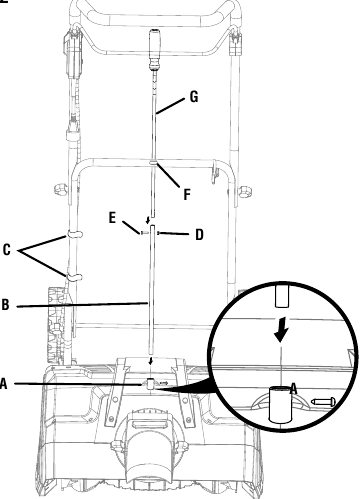

DE VERBINDINGSSTANG VAN HET UITWERPKANAAL INSTALLEREN

Zie Afbeelding 12:

AFB. 12

1. Verbindingsstuk uitwerpkanaal
2. Onderste verstelstang uitwerpkanaal
3. Snoerclips
4. Moer
5. Schroef
6. Oogje
7. Bovenste verstelstang en -handgreep uitwerpkanaal

• Verwijder de schroef op het verbindingsstuk van de stang van het uitwerpkanaal van de sneeuwblazer.
• Steek de onderste verstelstang van het uitwerpkanaal erin en lijn de gaten op het verbindingsstuk en het lipje uit.
• Installeer de schroef opnieuw en draai hem goed vast.
• Verwijder de schroef en moer aan de bovenkant van de onderste verbindingsstang van het uitwerpkanaal.
• Steek de bovenste verstelgreep van het uitwerpkanaal door het oogje in de onderste handgreep en in de onderste stang.
• Lijn de gaten uit en installeer de schroef en moer opnieuw. Goed vastdraaien.
• Zodra de montage voltooid is, zet u het netsnoer van de schakelaar naar de sneeuwblazer vast aan de rechterkant van de onderste handgreepbuis met de twee snoerclips.

WERKING

Sta niet toe dat bekendheid met producten u onzorgvuldig maakt. Onthoud dat een onachtzaam fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd oogbescherming met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot mogelijk ernstig letsel.

Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product worden aanbevolen. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

LET OP
Inspecteer vóór elk gebruik het gehele product op beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, enz. Draai alle bevestigingsmiddelen en doppen stevig vast en gebruik dit product niet voordat alle ontbrekende of beschadigde onderdelen zijn vervangen. Neem contact op met de klantenservice of een gekwalificeerd servicecentrum voor hulp.

Koppel de sneeuwblazer altijd los van de stroomvoorziening wanneer u onderdelen monteert, aanpassingen doet, reinigt of wanneer deze niet in gebruik is. Dit voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

AANSLUITEN OP DE STROOMVOORZIENING

Zie figuur 13:

AFB. 13

1. Snoerhouder
2. Verlengsnoer

Dit product is ontworpen met een snoerhouder die voorkomt dat het verlengsnoer losraakt tijdens gebruik.

• Vorm een lus aan het uiteinde van het verlengsnoer.
• Steek de lus van het verlengsnoer door de onderste opening van de snoerhouder.
• Plaats de lus over de haak. Trek lichtjes aan het snoer om de speling te verminderen en bevestig het over de haak.
• Steek de stekker van de sneeuwblazer in het verlengsnoer.
  OPMERKING: Het verwijderen van alle overtollige snoerspeling voorkomt dat de stekker losraakt van het verlengsnoer.

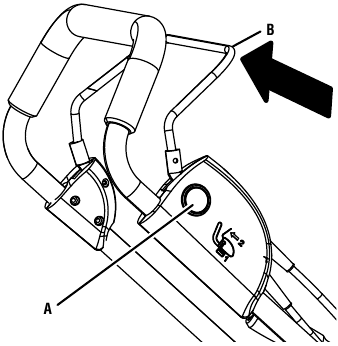

DE SNEEUWBLAZER STARTEN EN STOPPEN

Zie figuur 14:

AFB. 14

1. Startknop
2. Hendel

Om de motor te starten:

• Sluit de sneeuwblazer aan op de stroomvoorziening.

LET OP
Bevestig het verlengsnoer altijd aan het apparaat met behulp van de snoerhouder. Als u de snoerhouder niet gebruikt, kan dit leiden tot schade aan de sneeuwblazer en/of het verlengsnoer.

• Houd de startknop ingedrukt.
• Trek de hendel naar de handgreep en houd deze vast om het apparaat te starten. Laat de knop los, maar houd de hendel tegen de handgreep gedrukt.

Om de motor te stoppen:

• Laat de hendel los.

DE UITWERPKLEP AANPASSEN

Zie figuur 15:

AFB. 15

1. Verstelhendel uitwerpkanaal

Het uitwerpkanaal kan van links naar rechts worden versteld om de richting te veranderen waarin de sneeuw wordt geworpen.

• Draai de verstelhendel van het uitwerpkanaal tegen de klok in om de sneeuw links van het apparaat te richten.
• Draai de verstelhendel van het uitwerpkanaal met de klok mee om de sneeuw rechts van het apparaat te richten.

WERKINGSTIPS

Gebruik de sneeuwblazer nooit op bevroren meren, rivieren of soortgelijke oppervlakken. Overlijden of ernstig letsel kan optreden als het ijs breekt.

Gebruik de sneeuwblazer nooit op een dak of ander onstabiel oppervlak, wat kan leiden tot de dood of ernstig persoonlijk letsel

Gebruik de sneeuwblazer niet op ijs, omdat dit kan leiden tot uitglijden en vallen van de bediener, wat kan leiden tot mogelijk ernstig persoonlijk letsel.

Draag geen losse kleding, sjaals of sieraden. Ze kunnen vast komen te zitten in bewegende delen en de dood of ernstig persoonlijk letsel veroorzaken.

Houd alle sneeuwafvoerpunten uit de buurt van alle elektrische apparaten om het risico op elektrocutie of elektrische schok te verminderen.

Richt de sneeuwblazer of de uitwerpkanaal nooit op mensen of huisdieren. Geworpen sneeuw of andere voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.

Zorg ervoor dat het te ruimen gebied vrij is van stenen, stokken, draden, grind en andere voorwerpen die per ongeluk door de sneeuwblazer in een willekeurige richting kunnen worden gegooid en ernstig persoonlijk letsel kunnen veroorzaken bij de bediener en anderen.

• Let op de windrichting voordat u begint. Richt de sneeuw indien mogelijk in dezelfde richting als de wind om te voorkomen dat de sneeuw terug in uw gezicht wordt geworpen.
• Als het apparaat tijdens gebruik in contact komt met een obstakel of vuil, stop dan de sneeuwblazer, koppel deze los van de stroomvoorziening, verwijder het obstakel en inspecteer het apparaat zorgvuldig op schade voordat u verder gaat.

Reik nooit in de waaier of plaats een lichaamsdeel voor de sneeuwblazer wanneer het apparaat in werking is of wanneer het apparaat is aangesloten. Zorg er altijd voor dat alle bewegende delen zijn gestopt en dat de stekker van de sneeuwblazer is uit het stopcontact gehaald voordat u obstakels verwijdert. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel.

• Sommige onderdelen van de sneeuwblazer kunnen bevriezen bij extreme weersomstandigheden. Probeer het apparaat niet te gebruiken met bevroren onderdelen.
• Als u klaar bent, laat u de motor nog een paar minuten draaien en draait u de hendel voor het draaien van het uitwerpkanaal een paar keer heen en weer om eventuele resterende sneeuw uit het uitwerpkanaal te verwijderen.

ONDERHOUD

Voordat u het apparaat inspecteert, reinigt of onderhoudt, moet u de motor stoppen, wachten tot alle bewegende delen tot stilstand zijn gekomen en de stekker uit het stopcontact halen. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen.

Draag altijd oogbescherming met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot mogelijk ernstig letsel.

Gebruik bij onderhoud alleen geautoriseerde vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken.

LET OP
Inspecteer het gehele product periodiek op beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, enz. Draai alle bevestigingsmiddelen en doppen stevig vast en gebruik dit product niet voordat alle ontbrekende of beschadigde onderdelen zijn vervangen. Neem contact op met de klantenservice of een gekwalificeerd servicecentrum voor hulp.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op petroleumbasis, penetrerende oliën, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

SMERING

Alle lagers in dit product zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is er geen verdere lagersmering nodig.

DE SNEEUWBLAZER OPBERGEN

Zorg ervoor dat alle gesmolten sneeuw die van de sneeuwblazer kan druppelen, goed wordt weggeveegd om een uitglij- en valgevaar te voorkomen.

• Veeg de sneeuwblazer af met een schone, droge doek.
• Controleer alle moeren, bouten, knoppen, schroeven, bevestigingsmiddelen, enz. op stevigheid.
• Inspecteer bewegende delen op schade, breuk en slijtage. Laat reparaties uitvoeren aan beschadigde of ontbrekende onderdelen.
• Draai de handgreepknoppen los en laat de bovenste handgreep zakken.
• Bewaar de sneeuwblazer binnenshuis op een schone, droge plaats buiten het bereik van kinderen.
• Niet opslaan in de buurt van corrosieve materialen zoals kunstmest of steenzout.

VERVANGINGSONDERDELEN

De volgende vervangingsonderdelen zijn verkrijgbaar door gratis contact op te nemen met de klantenservice van Westinghouse op 1 (855) 944-3571.

23-inch vijzel: AAAC021099
23-inch riem: AAAC021086
23-inch schraper: AAAC021068

PROBLEEMOPLOSSING

VRAGEN?
E-mail ons op service@wpowereq.com of bel 1-855-944-3571

www.WestinghouseOutdoorPower.com

Referenties

• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WSnow23c - Handleiding sneeuwblazer

Beschikbare talen
