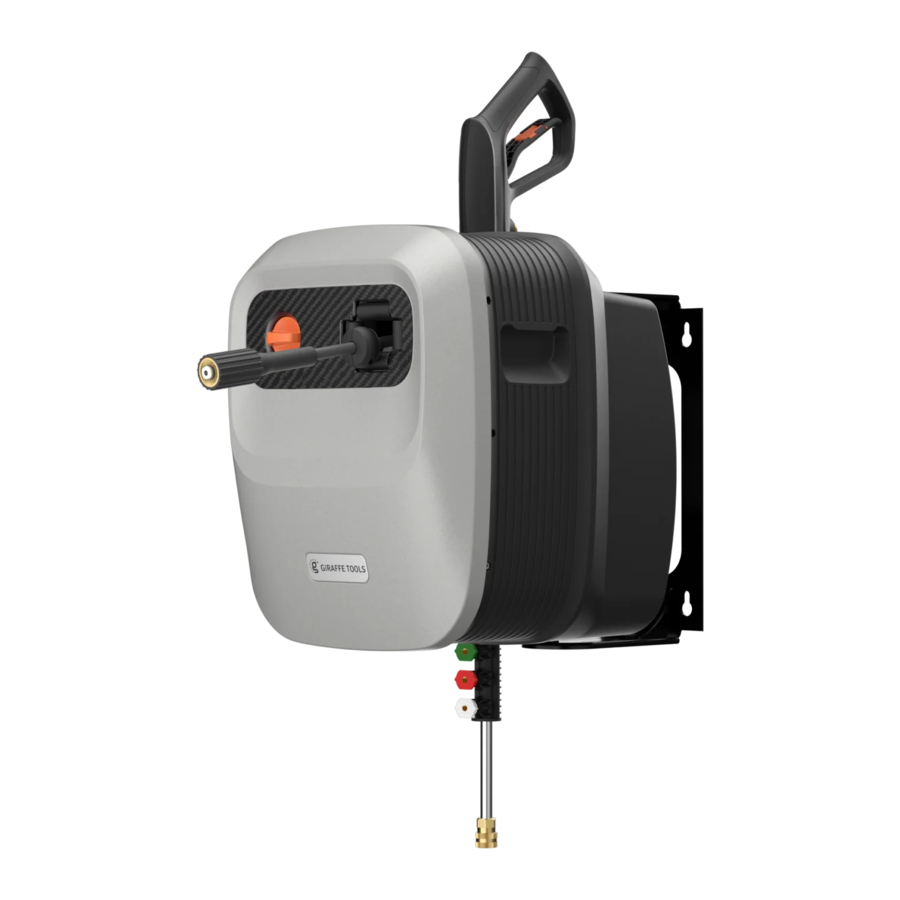

Giraffe Tools P115-G20 - Handleiding hogedrukreiniger

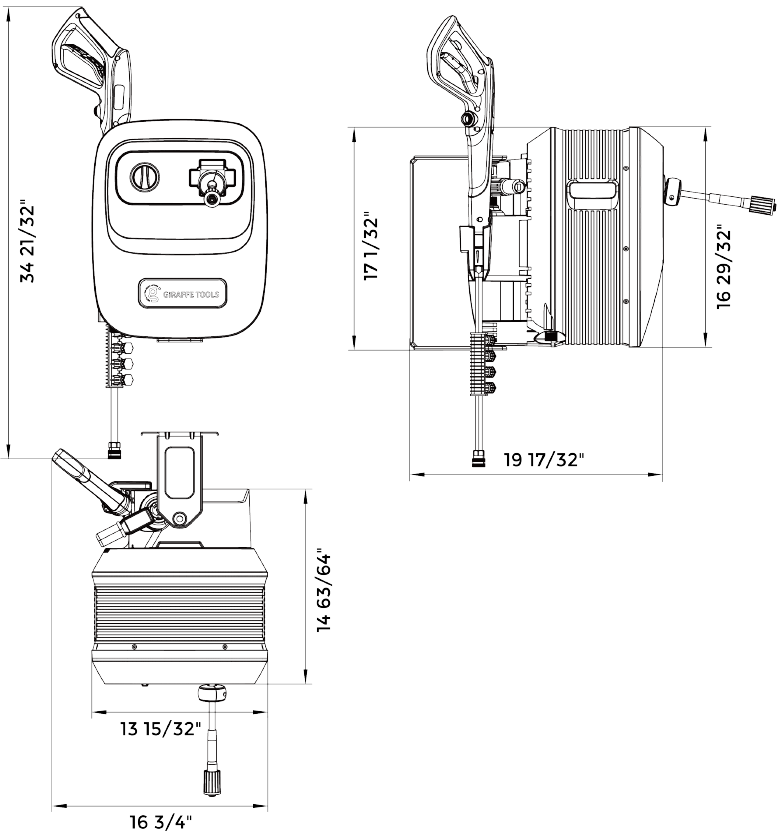

PRODUCTINFORMATIE

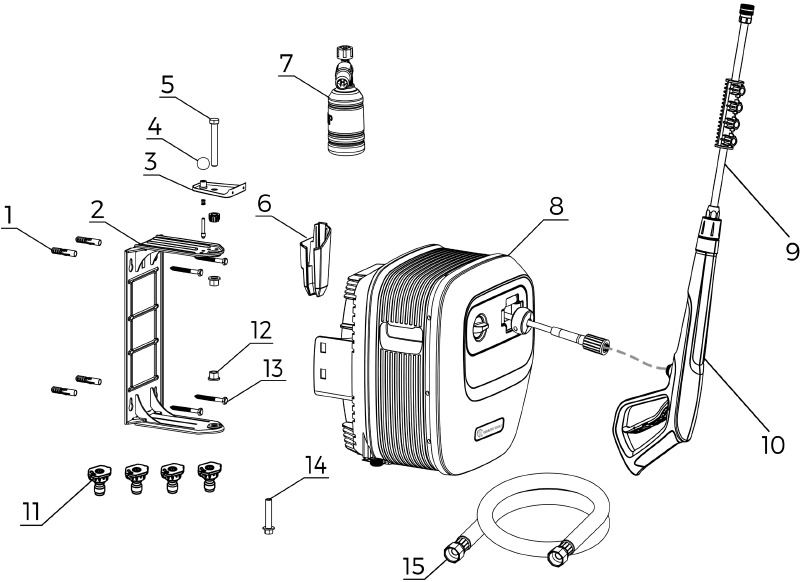

WAT IS INBEGREPEN

1. M8-60 expansiebouten
2. P115-G20 wandbasis
3. P115-G20 draaiende beugel
4. P115-G20 kogelhandgreep
5. M12-80 bouten, grove schroefdraad, dacromet
6. P115-G20 schuimkanhanger
7. P115-G20 schuimkan
8. P115-G20
9. 1 x drukspuitlans
10. 1 x drukspuit
11. 4 x snelkoppelingsnozzles (0°, 15°, 25°, 40° )
12. M12 moeren, grove schroefdraad, dacromet
13. M8-70 zelfborende zeskantschroeven, dacromet
14. M12-80 bouten, grove schroefdraad, dacromet
15. Aanvoerslang

OPEN-DOOS CONTROLE

1. Controleer of de bovenstaande onderdelen in uw pakket zijn opgenomen.
2. Controleer op krassen of schade aan het product.
3. Als er onderdelen ontbreken of zichtbare schade is bij ontvangst, neem dan contact op met de klantenservice van Giraffe Tools.

Opmerking: Als u bij het openen van uw pakket een eerste geur opmerkt, is dit te wijten aan de verzegelde omgeving waarin het pakket overzee is vervoerd.

BENODIGD GEREEDSCHAP

• Elektrische boor (12 mm), u kunt een boor van 29/64" of 15/32" of 31/64" kiezen
• Hamer
• Moersleutel
• Dopsleutelset of kruiskopschroevendraaier

STAPPEN VOOR GEBRUIK

Kies een plaats

Vanwege het gewicht van de hogedrukreiniger en de trekkracht tijdens gebruik, moet de beugelbasis op een stevige ondergrond worden geïnstalleerd. Voor het gemak installeert u de hogedrukreiniger in de buurt van uw stopcontact en zorgt u ervoor dat de stekker dat stopcontact kan bereiken.
Tips: Meet de juiste breedte van de boor die u wilt gebruiken. Om ervoor te zorgen dat de muurankers goed passen, kunt u iets kleiner boren, aangezien metselwerkmaterialen allemaal verschillende maatvoeringseigenschappen hebben.
Opmerking: Installeer de hogedrukreiniger op een hoogte van ongeveer 24-32 inch boven de grond om de functie van automatisch oprollen te maximaliseren.

De beugel installeren

1. Gebruik de installatiesjabloon om de locatie van de 4 gaten te markeren.
2. Gebruik een boor met een diameter van 12 mm (aanbevolen een boor van 29/64" of 15/32" of 31/64") en een lengte van meer dan 100 mm / 3 47/50 inch om gaten van 60 mm / 2 9/25 inch diep te boren. Zorg ervoor dat de diameter na het boren tussen 12 mm / 47/100 inch en 12,5 mm / 49/100 inch ligt.
   Tips: De diepte en de diameter na het boren zijn belangrijk. Als het gat te diep is en het muuranker draait, gebruik dan een lucifer of een soortgelijk hulpmiddel om het gat stevig vast te zetten.
3. Sla het muuranker in de 4 gaten.
4. Houd de beugelbasis op zijn plaats, plaats de moer en draai deze vervolgens vast.
   Opmerking: De draaiende beugel is ontworpen om de hogedrukreiniger vast te zetten zonder te schudden tijdens gebruik.

De hogedrukreiniger instellen

1. Schuif de hogedrukreinigerbeugel op de wandbasis, gebruik 2 expansiebouten en moeren om deze vast te draaien.

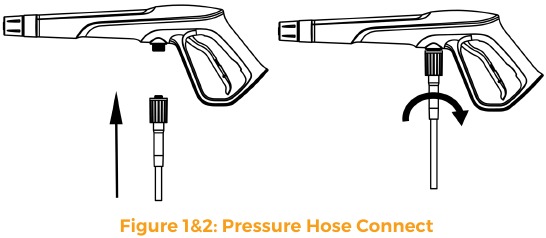

2. Bevestig het bijpassende uiteinde van de slang stevig in de handgreep van het pistool. Zie figuur 1 en 2. Draai de connector alleen met de hand vast. Maak de hogedrukslang los om verdraaiing te voorkomen.

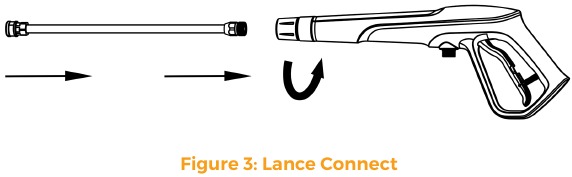

3. Sluit de lans aan op het drukspuitpistool.

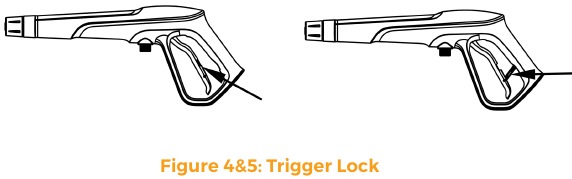

4. Duw de trekkervergrendelingsknop in, zorg ervoor dat de trekker in de "OFF" (UIT) stand staat.

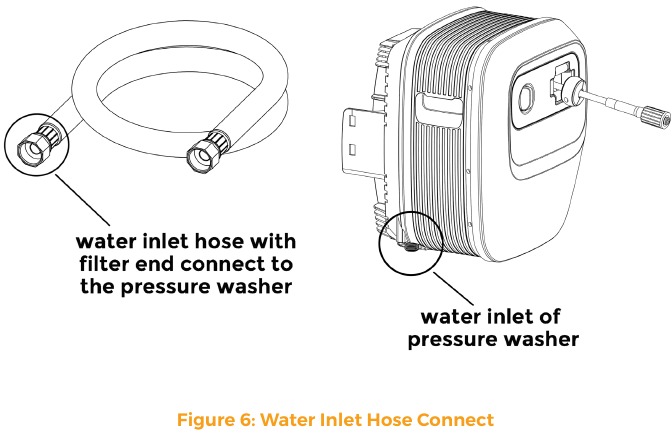

5. Sluit de waterinlaatslang (uiteinde met filter) met de hand aan op het waterinlaatuiteinde van de hogedrukreiniger en draai deze met de hand vast (zorg ervoor dat er geen vuil op de filterzijde van de waterinlaatslang zit).


   Gebruik geen gereedschap zoals moersleutels om het vast te draaien. Dat zal de machine beschadigen.
6. Zet de watertoevoer aan en zorg ervoor dat de kraan volledig open staat. Maak de trekkervergrendeling los.
7. Haal de trekker over om de lucht in het apparaat te verwijderen voordat het gaat werken.
8. Zet de AAN/UIT-schakelaar in de "OFF" (UIT) stand.
9. Steek de stekker in het stopcontact van de hoofdelektriciteit.

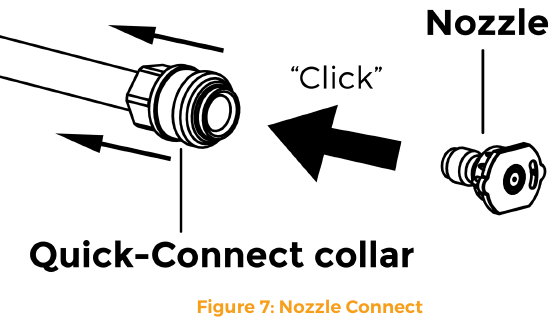

10. Kies de juiste maat nozzle voor uw werk. Gebruik uw handen om de snelkoppelingskraag iets naar beneden te verbinden, de benodigde nozzle zit vast in de snelkoppelingskraag, laat uw handen los en hoor het geluid van een klik, wat aangeeft dat de nozzle succesvol is aangesloten.


TIPS NA GEBRUIK

Hoe op te rollen

Om uw ervaring met Giraffe Tools te verbeteren en de levensduur van de hogedrukslanghaspel te verlengen.
Ten eerste, wanneer de schoonmaaktaak is voltooid, zet u deze in de "OFF" (UIT) stand en sluit u vervolgens de watertoevoer af.

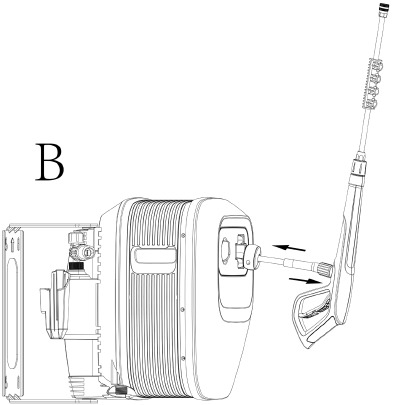

Ten tweede, wanneer de hogedrukslang na gebruik met water is gevuld, wordt de automatische oprolfunctie sterk beïnvloed. Druk eerst op de handgreep om de druk te ontlasten en het overtollige water af te voeren. Afbeelding A ter referentie.

Ten derde, houd na het ontlasten van de druk het drukspuitpistool vast en trek de hogedrukslang een beetje uit en rol de hogedrukslang vervolgens op de hele haspel. Afbeelding B ter referentie.

Bewaar ten slotte uw drukspuitpistool.

Opslag tijdens de winter

1. Zet in de "OFF" (UIT) stand
2. Sluit de watertoevoerkraan
3. Verwijder de stekker uit het stopcontact
4. Laat de resterende druk uit het pistool ontsnappen totdat al het water uit de nozzle is gekomen
5. Tap en was de reinigingsmiddelentank aan het einde van de werksessie. Gebruik om de tank uit te wassen schoon water in plaats van het reinigingsmiddel
6. Rol de drukslangen op
7. Activeer de veiligheidspal van het pistool
8. Om de prestaties van de hogedrukreiniger beter te behouden, demonteer de hogedrukreiniger en bewaar deze tijdens de winter binnenshuis
9. Wanneer u hem opnieuw gebruikt, controleer dan eerst of er ijsvorming in de waterslang zit. Als deze gedeeltelijk bevroren is, trek dan de hogedrukslang niet uit, wacht tot deze is gesmolten voordat u hem normaal gebruikt

PROBLEMEN OPLOSSEN

VEILIGHEIDSREGELS

Veiligheid "Verboden"

1. Gebruik het apparaat NIET met ontvlambare of giftige vloeistoffen, of producten die niet compatibel zijn met de correcte werking van het apparaat. EXPLOSIE- OF VERGIFTIGINGSGEVAAR
2. Richt de waterstraal NIET op het apparaat zelf, elektrische onderdelen of andere elektrische apparatuur. GEVAAR VOOR ELEKTRISCHE SCHOK
3. Richt de waterstraal NIET op mensen of dieren. LETSelGEVAAR
4. Raak de stekker en/of het stopcontact NIET aan met natte handen. GEVAAR VOOR ELEKTRISCHE SCHOK
5. Sta NIET toe dat kinderen of onbevoegde personen het apparaat gebruiken. LETSelGEVAAR
6. Gebruik het apparaat NIET als de elektriciteitskabel is beschadigd. GEVAAR VOOR ELEKTRISCHE SCHOK EN KORTSLUITING
7. Gebruik het apparaat NIET als belangrijke onderdelen zoals de elektriciteitskabel, de hogedrukslang, het pistool en de veiligheidsvoorzieningen enz. zijn beschadigd. EXPLOSIE- EN ELEKTRISCHE SCHOKGEVAAR
8. Blokkeer de trekker NIET in de open stand. ONGEVALGEVAAR
9. Controleer het typeplaatje dat aan het apparaat is bevestigd. Als dit niet beschikbaar is, neem dan contact op met de dealer. Gebruik het apparaat niet zonder typeplaatje, omdat het niet zeker is of het veilig of gevaarlijk is.
10. Knoei NIET met de instelling van de veiligheidsklep of de veiligheidsvoorzieningen en pas deze NIET aan. EXPLOSIEGEVAAR
11. Wijzig de oorspronkelijke diameter van het sproeikopmondstuk en andere bedieningsinstellingen NIET;
12. Zorg ervoor dat de hogedrukslang niet wordt ingeklemd door een auto of andere zware voorwerpen of wordt doorgesneden door scherpe voorwerpen;
13. Laat het apparaat NIET onbeheerd achter. ONGEVALGEVAAR
14. Wanneer de hogedrukstraal op banden, ventielen of andere onder druk staande onderdelen wordt gericht, is dit potentieel gevaarlijk. Gebruik de roterende mondstukset niet en houd de straal tijdens het reinigen altijd op een afstand van minimaal 30 cm. EXPLOSIEGEVAAR
15. Gebruik dit apparaat NIET om breekbare voorwerpen schoon te maken. SCHADEGEVAAR
16. Controleer of de spanning en frequentie van de elektriciteitsvoorziening overeenkomen met de specificaties op het typeplaatje van het apparaat.
17. Het apparaat mag alleen worden aangesloten op een netvoeding die is uitgerust met een adequate aardverbinding.
18. Gebruik het apparaat NIET na het drinken van alcohol, het innemen van medicijnen of wanneer u moe bent;
19. Richt de straal NIET op de niet sterke muur om schade en gevaar te voorkomen;
20. Gebruik alleen een verlengde elektriciteitskabel met waterdichte stekker en stopcontact;
21. Het aansluiten of vervangen van de stekker en de elektriciteitskabel MOET worden uitgevoerd door gekwalificeerd personeel;
22. Trek NIET krachtig wanneer u de stekker loskoppelt;
23. De elektriciteitskabel moet ver verwijderd zijn van vuur en scherpe voorwerpen;
24. Schakel de stroomtoevoer onmiddellijk uit in geval van storing of stop en achterhaal de oorzaak voordat u het apparaat opnieuw start;
25. Zorg ervoor dat het apparaat op een droge ondergrond staat.

Veiligheid "Verplichtingen"

1. Alle elektrische geleiders MOETEN WORDEN BESCHERMD tegen de waterstraal. KORTSLUITINGSGEVAAR
2. Het apparaat MAG ALLEEN WORDEN AANGESLOTEN op een adequate stroomvoorziening in overeenstemming met alle toepasselijke voorschriften. GEVAAR VOOR ELEKTRISCHE SCHOK
3. Het gebruik van een veiligheidsaardlekschakelaar (R.C.C.B) biedt extra bescherming voor de bediener:
4. Apparaten zonder stekker MOETEN worden geïnstalleerd door gekwalificeerd personeel; Gebruik alleen goedgekeurde elektrische verlengkabels met een geschikte geleiderdikte.
5. Hogedruk kan ervoor zorgen dat onderdelen terugkaatsen: draag alle beschermende kleding en uitrusting die nodig is om de veiligheid van de bediener te waarborgen. LETSelGEVAAR
6. De stekker MOET worden uitgetrokken nadat het apparaat is uitgeschakeld, anders kan het apparaat automatisch starten of zichzelf verbranden;
7. Houd het pistool stevig vast voordat u het activeert. LETSelGEVAAR
8. VOLDOE AAN de eisen van het plaatselijke waterleidingbedrijf. Volgens EN 12729(BA) mag het apparaat alleen worden aangesloten op de hoofdleiding voor drinkwater als er een terugstroombeveiligde klep met aftapkraan in de toevoerslang is geïnstalleerd. BESMETTINGSGEVAAR
9. Onderhoud en/of reparatie van elektrische onderdelen MOET worden uitgevoerd door gekwalificeerd personeel. ONGEVALGEVAAR
10. Schakel het apparaat uit, onderbreek de stroom- en watertoevoer. Laat vervolgens de restdruk ontsnappen door het pistool te activeren voordat u de eenheidsslang loskoppelt. LETSelGEVAAR
11. Controleer voordat u het apparaat gebruikt elke keer of de schroeven volledig zijn aangedraaid en of er geen kapotte of versleten onderdelen zijn. ONGEVALGEVAAR
12. GEBRUIK ALLEEN reinigingsmiddelen die de coatingmaterialen van de hogedrukslang/elektriciteitskabel NIET aantasten. EXPLOSIE- EN ELEKTRISCHE SCHOKGEVAAR
13. ZORG ERVOOR dat alle mensen of dieren een minimale afstand van 16yd. (15M) bewaren. LETSelGEVAAR
14. De unit moet worden vastgezet wanneer deze werkt.
15. Dit apparaat kan NIET worden opgeslagen in een vochtige omgeving;
16. Schakel bij het stoppen van het apparaat de schakelaar van het apparaat uit voordat u de stekker uit het stopcontact haalt;
17. Gebruik om veiligheidsredenen alleen originele of door de fabrikant goedgekeurde reserveonderdelen
18. Total Stop (motor stopt wanneer de trekker wordt losgelaten) blijft NIET altijd effectief en het apparaat kan NIET lange tijd in Total Stop staan. Als het ineffectief is (door beschadigde binnenafdichting, te lage lokale spanning enz.), MOET u de schakelaar uitschakelen om de machine tijdens het werken te stoppen.

1. Knoei niet met de instelling van de veiligheidsklep en pas deze niet aan.
   Veiligheidsklep en/of drukbegrenzingsklep.
   De veiligheidsklep is tevens een drukbegrenzingsklep.
   Wanneer de trekker van het pistool wordt losgelaten, opent de klep en recirculeert het water door de pompinlaat of wordt het op de grond geloosd.
2. Veiligheidsvergrendeling (zie Aansluiting van pistool en slang)
   Voorkom onbedoeld sproeien van water.
3. Luchtafvoer op kunststof behuizing en mag tijdens het gebruik NIET worden geblokkeerd, anders is brand- of elektrische schok mogelijk
