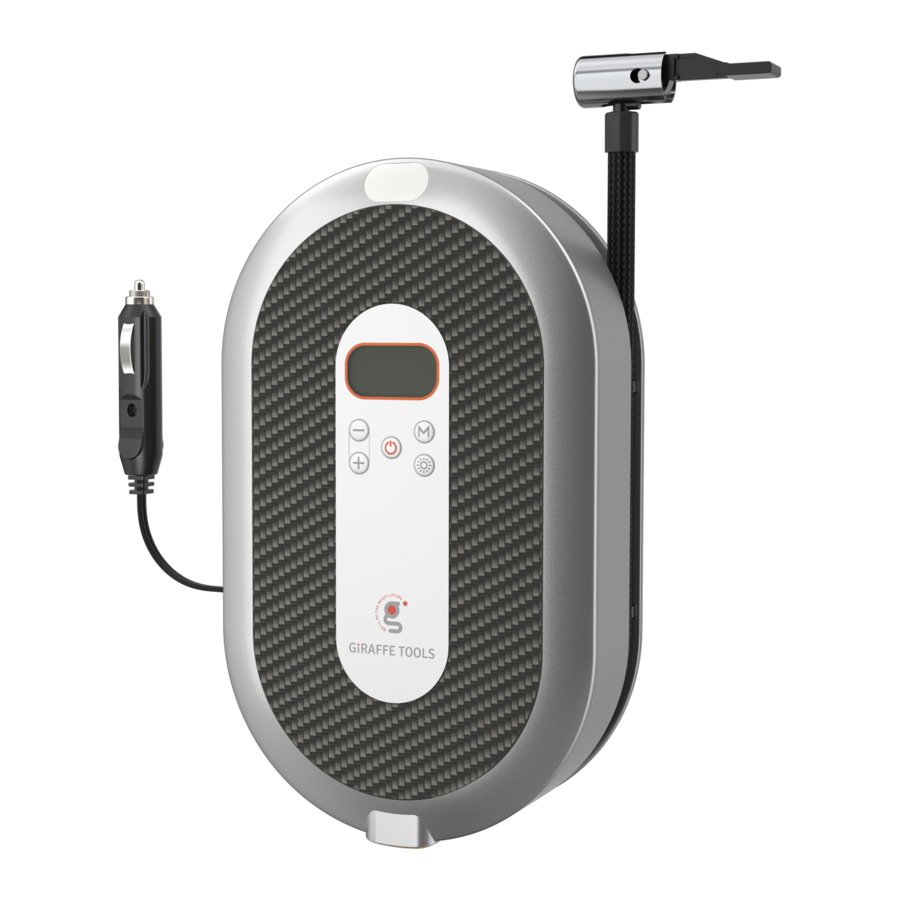

Giraffe Tools HC-CZ2201 - Handleiding voor autobandenpomp

Inhoud

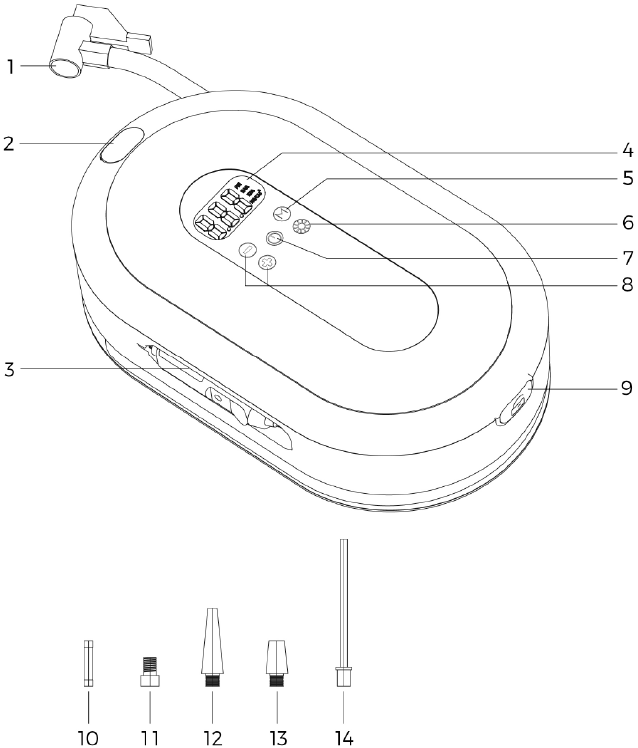

PRODUCTDETAIL

PRODUCTDETAIL

  1. Inflatie-inlaat
  2. Ledlicht
  3. Stroomkabel
  4. Luchtdrukmeter
  5. "M" Button (Knop "M") - Schakel de drukeenheid
  6. Lichtschakelaar
  7. Aan/uit-schakelaar4
  8. "+""-" Button (Knop "+""-") - Verhoog/Verlaag de waarde
  9. Intrekknop
  10. Zekering
  11. Ventielverlenger
  12. Lange taps toelopende spuitmond
  13. Korte taps toelopende spuitmond
  14. Naald

PRODUCTWERKING

KIES DE JUISTE SPUITMOND


De naald kan worden gebruikt om verschillende soorten ballen op te blazen, zoals basketballen, voetballen, volleyballen, enz.


Korte taps toelopende spuitmond kan worden gebruikt om luchtmatrassen, luchtbedden, enz. op te blazen.


Lange taps toelopende spuitmond kan worden gebruikt om objecten op te blazen, zoals zwembanden, enz.

REFERENTIEDRUK

Referentietabel voor de inflatiedruk
Categorie Opblaasartikelen Aanbevolen inflatiedruk
Fiets 12, 14, 16 inch fietsbanden 30-50 psi
20, 22, 24 inch fietsbanden 40-50 psi
26, 27.5, 29 inch mountainbikebanden 45-65 psi
700c racefiets open band 100-130 psi
700c racefiets band 120-145 psi
Motorfiets Motorfiets, elektrische motorfietsband 26-40 psi
Auto SUV/Kleine autobanden, niet aanbevolen voor vrachtwagens 32-40 psi
Bal Basketbal 7-9 psi
Voetbal 8-16 psi
Volleybal 4-5 psi
Rugby 12-14 psi

HOE OP TE POMPEN

  1. Start de motor van de auto.
  2. Steek de stroomkabel in het 12V-sigarettenaanstekerstopcontact.
  3. Verwijder de stofkap van het ventiel en sluit vervolgens de luchtslang aan op het ventiel. Zorg ervoor dat de slang en het ventiel van het opblaasartikel goed zijn aangesloten.
  4. Controleer eerst de huidige druk van het opblaasartikel. Druk vervolgens op de "M" button (knop "M") om de drukeenheid te kiezen en druk vervolgens op "+" of "-" om de gewenste druk in te stellen. Wanneer het nummer stopt met knipperen, is de druk ingesteld.
  5. Druk op de aan/uit-schakelaar om het opblazen te starten. Wanneer de vooraf ingestelde druk is bereikt, stopt de compressor automatisch.
  6. Druk na het opblazen nogmaals op de aan/uit-schakelaar om de luchtcompressor uit te schakelen. (Deze wordt automatisch uitgeschakeld na 60 seconden.) Koppel vervolgens de stroomkabel en het mondstuk los.

HOE DE ZEKERING TE VERVANGEN

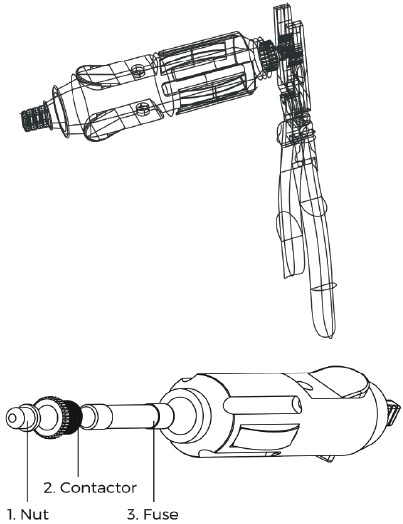

DE ZEKERING VERVANGEN

STAPPEN:

  1. Houd de moer vast met een tang en draai tegen de klok in om de moer te verwijderen.
  2. Haal deel 2 en deel 3 (zekering) eruit
  3. Plaats de nieuwe zekering.
  4. Plaats de onderdelen terug in de juiste volgorde en draai de moer met een tang met de klok mee vast.

SPECIFICATIES

Werkspanning DC12V
Maximale ampère 10 ampère
Vermogen 120W
Opblaassnelheid 2,5 bar (34L/min)
Maximale werkdruk 150 psi
Weergave-eenheden KPA, PSI, BAR, KG/CM2
Continue bedrijfstijd Maximaal 15 minuten
Lengte stroomkabel 13ft (4m)
Lengte luchtslang 1ft (0.6m)
Afmetingen 10*6*3in / 252*150*70mm

STORING

Hieronder volgt de inspectie van veelvoorkomende storingen. Als veelvoorkomende storingen aanhouden na een behandelingspoging, neem dan contact op met de klantenservice van Giraffe Tools voor hulp.

De unit blaast niet op
  • Zorg ervoor dat de in-line zekering correct is geplaatst; vervang de zekering indien nodig.
  • Controleer de zekering van de sigarettenaansteker van het voertuig, deze moet 10A of hoger zijn
  • Zorg voor een sterke verbinding met het netsnoer en het 12V-stopcontact.
  • De vooraf ingestelde bandenspanning is lager dan de huidige bandenspanning, verhoog de vooraf ingestelde bandenspanning tot het door de fabrikant aanbevolen niveau.

De unit werkt niet normaal
  • De opblaasmond is niet correct aangesloten op de klepsteel van de band.
  • Het 12V-stopcontact is niet goed aangesloten
  • De vooraf ingestelde bandenspanning is lager dan de huidige bandenspanning, verhoog de vooraf ingestelde bandenspanning tot het door de fabrikant aanbevolen niveau.

Er lekt lucht door de slang
  • Zorg voor een stevige verbinding tussen de luchtspuitmond en het bandenventiel.

Langzame inflatie
  • De opblaasmond is niet correct aangesloten op de klepsteel van de band.
  • Overmatig gebruik vertraagt de inflatiesnelheid van de pomp. Laat 10 minuten afkoelen.

Schakelt uit na langdurig gebruik
  • Als de luchtcompressor langer dan 15 minuten blijft draaien, wordt deze uitgeschakeld vanwege oververhittingsbeveiliging. Laat het 10 minuten afkoelen.

Het netsnoer trekt niet in
  • Trek het snoer ongeveer 10-15 cm uit, pas vervolgens de hoek aan en probeer het snoer opnieuw in te trekken.

AANBEVOLEN PRODUCTEN

Scan de code om de Giraffe Tools winkel op Amazon.com te bezoeken

Scan de code om giraffetools.com te bezoeken

Scan de code om lid te worden van onze Facebook-groep

Als u geïnteresseerd bent in de bovenstaande producten, kunt u giraffetools.com bezoeken of zoeken naar Giraffe Tools op Amazon

VOORZICHTIG

  • Wanneer het netsnoer wordt ingetrokken, houdt u het snoer in uw hand en drukt u met de andere hand op de intrekknop. De intrek kracht is erg sterk!
  • Lees en volg alle instructies voor gebruik. Inspecteer de buitenkant voordat u de luchtcompressor gebruikt om ervoor te zorgen dat deze geen defecten vertoont.
  • Gebruik dit product niet voor toepassingen buiten het beoogde gebruik.
  • Plaats de luchtcompressor niet in de buurt van warmtebronnen, zoals de uitlaatpijpen van uw voertuig.
  • Niet gebruiken in de buurt van ontvlambare vloeistoffen of gassen.
  • Gebruik de luchtcompressor niet als deze beschadigd is.
  • Pomp de banden niet te hard op. Lucht onder hoge druk kan letsel veroorzaken.
  • Buiten bereik van kinderen bewaren.
  • Sluit de pomp aan op een 12V DC, 10A sigarettenaansteker. Gebruik NIET een 24V-aansluiting. Gebruik een AC naar DC-stroomomvormer als u deze pomp met een AC-voeding wilt gebruiken.
  • Stel de pomp niet bloot aan regen of water van welke aard dan ook.
  • Houd het apparaat uit de buurt van vuur, bijtende vloeistoffen en sterke magnetische velden.
  • Schakel de motor van de auto niet uit terwijl de luchtcompressor werkt.
  • Het luchtmondstuk is compatibel met alle schrader-ventielen, waardoor het compatibel is met auto's, kleine vrachtwagens en SUV's, motorfietsen en fietsen.
  • De meegeleverde accessoires zijn compatibel met alle ballen die een naald nodig hebben.
  • De pomp is niet bedoeld voor gebruik met hoge druk of grote volume toepassingen.
  • Bewaar de luchtcompressor niet in omgevingen met hoge temperaturen of een hoge luchtvochtigheid.
  • Koppel de luchtcompressor los van alle stroombronnen wanneer deze niet in gebruik is.
  • De luchtcompressor kan tijdens continu gebruik heet worden, wees voorzichtig bij het hanteren van de luchtcompressor tijdens of na gebruik.
  • Vermijd langdurig en continu gebruik. De optimale tijd voor continu gebruik is 15 minuten.
  • Laat de pomp na langdurig gebruik 10 minuten rusten.
  • Trek niet aan het netsnoer wanneer de stoplijn zichtbaar is (het rode label).
