Retrospec Power Tower - Handleiding Home Gym

MONTAGE-INSTRUCTIES

BENODIGD GEREEDSCHAP

(Niet inbegrepen)

HARDWARE

ONDERDELEN

VOORDAT U BEGINT

Deze Power Tower wordt geleverd met nivelleerkappen voor de achterkant van de stabilisator op de stabilisatorvoeten. Deze zijn bedoeld om uw Power Tower waterpas te zetten.
Instructies over hoe u deze kunt aanpassen, vindt u aan het einde van de instructies.

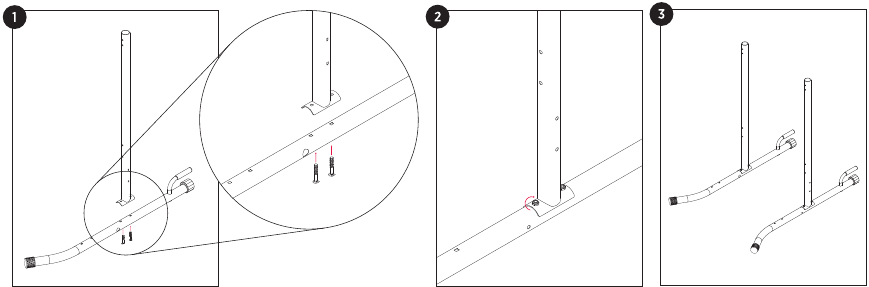

1. Bevestig één staande voet aan één van de stabilisatorvoeten. Om te bevestigen, zet u twee slotbouten vast vanaf de onderkant van de stabilisatorvoeten (Zie #1). Wanneer de slotbouten vast zitten, neemt u twee nylon moeren en draait u ze op het uiteinde van de slotbouten met een moersleutel tot ze volledig vast zitten (Zie #2). Herhaal dit met de andere stabilisatorvoet (Zie #3)

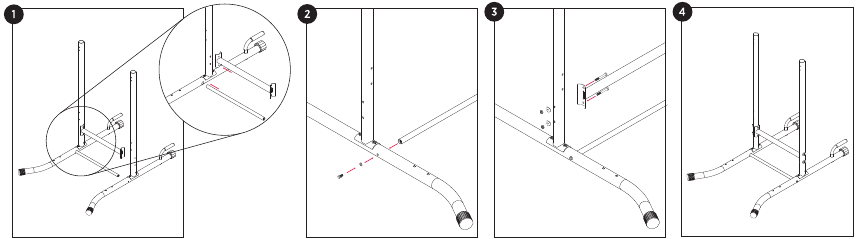

2. Let op - Merk op dat er op de stabilisatorvoeten een "R" en een "L" staat, wat de rechter- en linkerzijde aangeeft. Controleer het diagram voor de juiste positie voordat u deze stap voltooit.
   Neem de steunkruisbalk en plaats één kant in het gat op de stabilisatorvoet (Zie #1). Om de steunkruisbalk vast te zetten, steekt u een zeskantbout van 25 mm door een gebogen ring en vervolgens door het gat in de stabilisatorvoet en zet u deze vast door hem met een moersleutel vast te draaien (Zie #2)
   Nadat u één kant van de steunkruisbalk hebt vastgezet, draait u een zeskantbout van 70 mm door het gat op het onderste kruisbalkstuk en het gat op de staande voet. Zodra deze erdoorheen is gedraaid, plaatst u een ring en een nylon moer op het uiteinde van de bout en draait u deze vervolgens vast met een moersleutel (Zie #3).
   Herhaal dit met de andere kant totdat zowel de steunkruisbalk als de onderste kruisbalkstukken vast zitten (Zie #4)

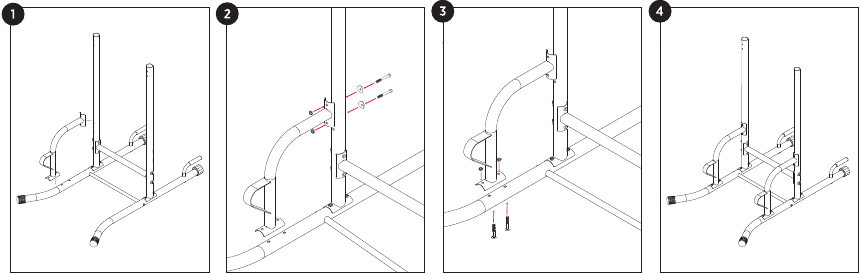

3. Let op - Zorg ervoor dat de stabilisatorvoet in de juiste richting staat voordat u verdergaat (Zie #1).
   Neem het steunstuk en lijn het uit met de gaten op de stabilisatorvoet en de staande voet. Begin met vastzetten door twee slotbouten door twee grote gebogen ringen te steken en vervolgens door de gaten in de staande voet en het steunstuk (Zie #2). Zodra ze erdoorheen zijn gedraaid, gebruikt u een moersleutel om de nylon moer op het uiteinde van de slotbouten te draaien.
   Steek vervolgens een zeskantbout van 70 mm door het gat dat zich onder de stabilisatorvoet bevindt (Zie #3). Zodra deze door zowel de stabilisatorvoet als het steunstuk is gedraaid, gebruikt u een moersleutel om een nylon moer op het uiteinde van de zeskantbout vast te zetten.
   Herhaal dit voor de andere kant (Zie #4)

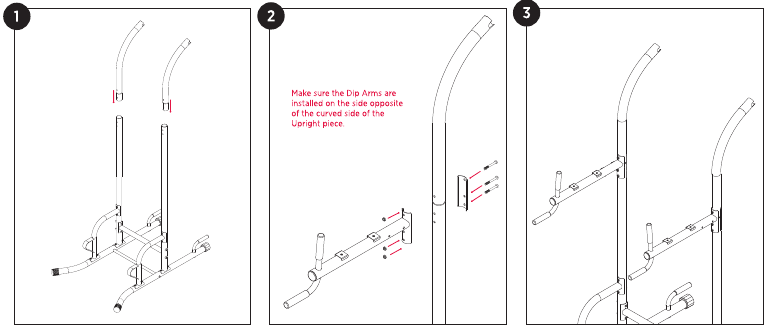

4. Steek het staande stuk in de staande voet (Zie #1).
   Let op - Zorg er voor het vastzetten voor dat het staande stuk in de juiste richting is georiënteerd. Raadpleeg diagram #1 hieronder voor de juiste positionering.
   Let op - Zorg er voor het vastzetten voor dat de diparmen in de juiste richting zijn georiënteerd. Raadpleeg diagram #3 hieronder voor de juiste positionering.
   Neem aan de kant tegenover het steunstuk de steunplaat en draai drie zeskantbouten van 70 mm door de gaten in de steunplaat, het staande stuk en het diparmstuk (Zie #2). Zodra ze door alle drie de stukken zijn gedraaid, gebruikt u een moersleutel om een nylon moer op elk van de drie uiteinden van de zeskantbouten vast te draaien.
   Zodra deze vast zit, herhaalt u dit met de andere diparm (Zie #3)

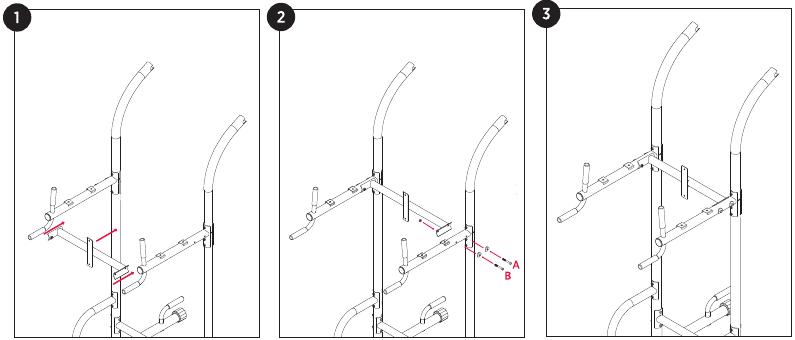

5. Schuif de bovenste kruisbalk tussen de twee diparmen (Zie #1).
   Steek twee zeskantbouten van 65 mm door twee grote gebogen ringen. Schroef één van de zeskantbouten door de diparm en zet deze rechtstreeks in de bovenste kruisbalk vast (Zie #2, A).
   Draai de andere zeskantbout door de diparm en de bovenste kruisbalk en gebruik vervolgens een moersleutel om een nylon moer op het uiteinde van de zeskantbout vast te draaien (Zie #2, B).
   Herhaal aan de andere kant (Zie #3).

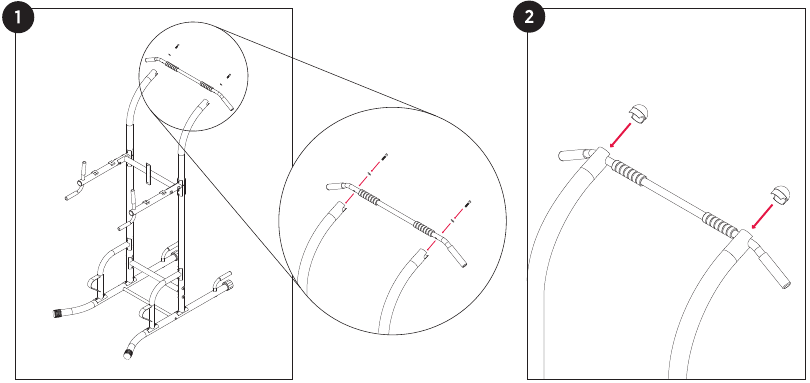

6. Bevestig de optrekstang aan de twee staanders door twee zeskantbouten door twee gebogen ringen en de optrekstang te steken. Zet vast met een moersleutel (Zie #1)
   Let op - Zorg ervoor dat de twee inkepingen op de optrekstang naar de staanders zijn gericht.
   Nadat de zeskantbouten en ringen zijn vastgezet, schuift u de twee eindkappen bovenop de constructie (Zie #2)

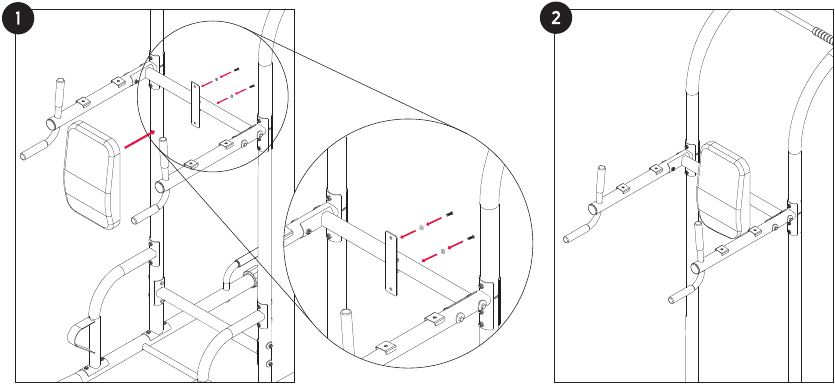

7. Bevestig de rugleuning aan de bovenste kruisbalk door twee schroeven van 20 mm door twee platte ringen in de bovenste kruisbalk en de rugleuning te steken (Zie #1). Gebruik een kruiskopschroevendraaier om vast te zetten.
   Let op - Draai de schroeven NIET te vast, omdat dit de schroefdraad kan beschadigen of het hout in de rugleuning kan scheuren

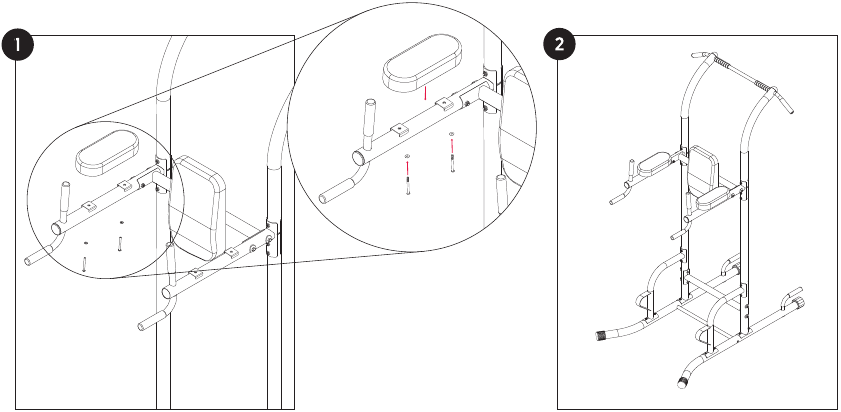

8. Steek twee schroeven van 65 mm in twee gebogen ringen en vervolgens door de onderkant van één van de diparmen. Gebruik na het inbrengen een kruiskopschroevendraaier om de schroef vast te draaien (Zie #1).
   Let op - Draai de schroeven NIET te vast, omdat dit de schroefdraad kan beschadigen of het hout in de armkussens kan scheuren.

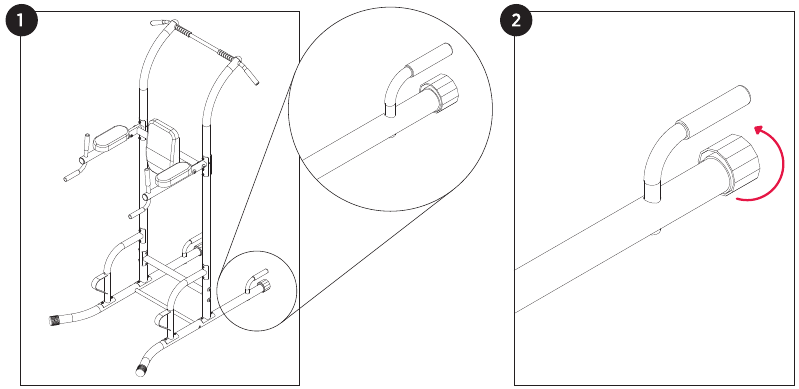

9. Optioneel
   Om uw Power Tower waterpas te zetten, zoekt u de twee stabilisatoreindkappen aan de uiteinden van de stabilisatorvoeten (Zie #1).
   Zodra u ze hebt gevonden, draait u de stabilisatoreindkappen totdat de Power Tower waterpas staat (Zie #2)


PRODUCTVEILIGHEID, ONDERHOUD en OPSLAG

Lees voor gebruik alle veiligheidsinstructies en waarschuwingen in deze gehele gebruikershandleiding, evenals alle veiligheids-/waarschuwingslabels die op het product zijn aangebracht.
Lees deze handleiding aandachtig door voordat u uw Power Tower monteert of begint met trainen.
Voordat u met een trainingsprogramma begint, moet u uw arts raadplegen. Frequente inspannende training moet door uw arts worden goedgekeurd. Een correct gebruik van dit product is essentieel. Overmatige of onjuiste training kan leiden tot gezondheidsblessures.
Power Tower is ontworpen voor gebruikers met een gewicht van maximaal 250 lbs.

Ernstig letsel en zelfs de dood kunnen het gevolg zijn als de juiste veiligheidsmaatregelen niet worden gevolgd

Veiligheid

1. Houd alle kinderen uit de buurt van dit apparaat wanneer het in gebruik is. Sta kinderen niet toe om op dit apparaat te klimmen of ermee te spelen wanneer het niet in gebruik is.
2. Een volwassene(n) moet(en) toezicht houden op tieners terwijl ze dit apparaat gebruiken.
3. Voor uw eigen veiligheid moet u er altijd voor zorgen dat er minstens 3 voet vrije ruimte in alle richtingen rond uw product is terwijl u aan het sporten bent.
4. Zorg er voor gebruik altijd voor dat uw product op een stevige, vlakke ondergrond staat. Gebruik indien nodig een rubberen mat eronder om de kans op uitglijden te verkleinen.
5. Draag altijd geschikte kleding en schoeisel, zoals trainingsschoenen, tijdens het sporten.
6. Draag geen losse kleding die tijdens het sporten vast kan komen te zitten of kan blijven haken.
7. Er moet uiterst zorgvuldig worden omgegaan om te voorkomen dat uw voeten, vingers, haar, kleding en/of losse voorwerpen in een deel van het apparaat blijven haken wanneer het in gebruik is.
8. Gebruik dit apparaat niet als het niet goed functioneert of als het niet volledig is gemonteerd.
9. Zorg ervoor dat alle moeren, bouten en schroeven zijn aangedraaid voor gebruik.
10. Controleer voor gebruik op losse onderdelen en componenten en voer de juiste aanpassingen uit.
11. Controleer voor gebruik of er scheuren of buigingen in het laswerk of het metaal zitten. Als er scheuren of buigingen worden gevonden, gebruik het apparaat dan NIET en neem contact op met onze klantenservice.
12. Gebruik dit apparaat niet voor commerciële doeleinden. Dit apparaat is uitsluitend bedoeld voor thuisgebruik.
13. Het is de verantwoordelijkheid van de eigenaar om gebruikers op de juiste manier te instrueren over de juiste werking van deze apparatuur en hen te waarschuwen voor mogelijke gevaren.
14. Als u zich tijdens het sporten op enig moment flauw, duizelig voelt of pijn ervaart, stop dan en raadpleeg uw arts.

Onderhoud en verzorging

Om roest of corrosie aan de metalen onderdelen veroorzaakt door vocht en zweet te voorkomen, veegt en droogt u het apparaat na elke trainingssessie af met een droge, absorberende handdoek. Reinig alleen met een vochtige doek en veeg direct daarna af met een droge, absorberende doek. Gebruik geen oplosmiddelreinigers. Als u twijfelt, gebruik dan uw reinigingsproduct niet - neem contact op met onze klantenservice.
De rugleuning en armkussens kunnen na langdurig gebruik slijtage vertonen. Controleer deze onderdelen voor elk gebruik.

Opslag

Uw Power Tower is bedoeld voor gebruik in schone, droge omstandigheden. U moet opslag op overdreven koude of vochtige plaatsen vermijden, omdat dit kan leiden tot corrosie en andere gerelateerde problemen.

Klantenservice

Telefonische uren: Pacific Time, maandag-vrijdag
(213) 744-1555
E-mail: team@retrospec.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
