Hiboy P7 - Handleiding elektrische fiets

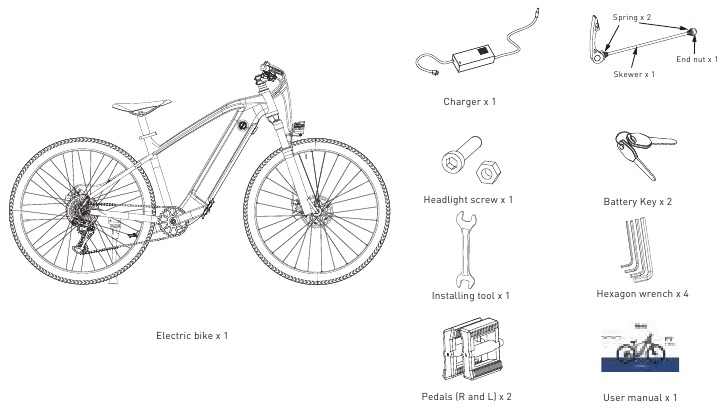

Inhoud van de verpakking

Controleer de inhoud van de verpakking zorgvuldig. Als er iets ontbreekt of beschadigd is, neem dan contact op met de klantenservice van Hiboy voor ondersteuning: support@hiboy.com

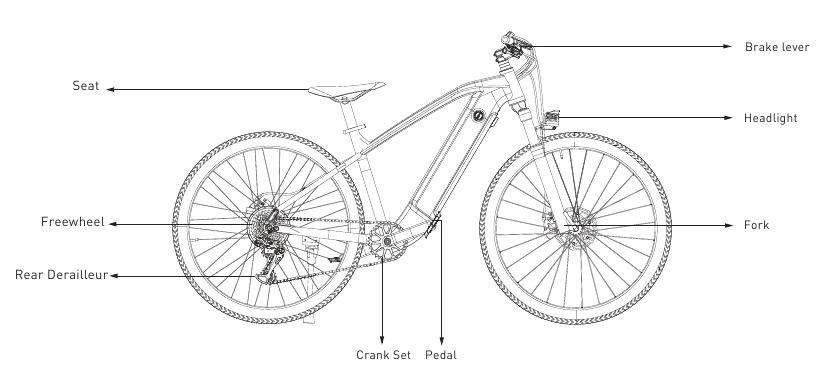

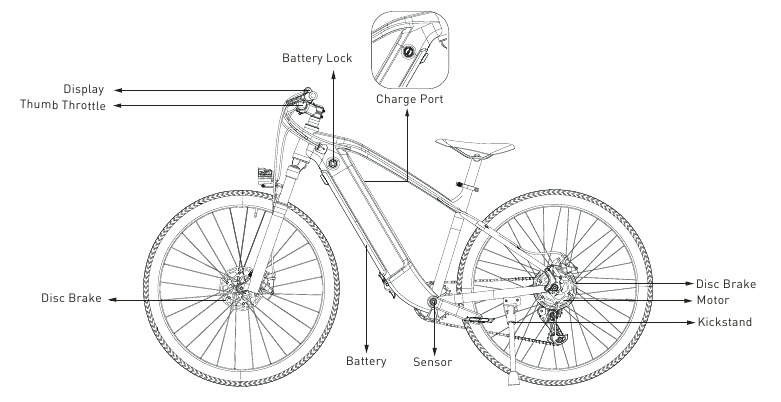

Productoverzicht

Het stuur installeren

1. Zoals weergegeven in figuur 1, draait u de stuurpen in de richting van de pijl naar de voorkant van de fiets.

2. Plaats het stuur in de stuurhouder en wees voorzichtig met de kabels.

3. Steek de schroeven erin en draai de afwisselende zijden vast met installatiegereedschap.

4. Controleer of alle items goed vastzitten.

Het voorwiel installeren

1. Plaats het voorwiel tussen de voorvork van de fiets. Zorg ervoor dat de vork op de buitenkant van de as rust.

2. Zoals weergegeven in figuur 2, lijnt u de wielas uit met de schijfremgleuf en plaatst u de remschijf in de schijfremgleuf. Houd de spie en de veer aan de RECHTER kant van de rijrichting van de elektrische fiets en de andere veer en de eindmoer aan de LINKER kant van de rijrichting van de elektrische fiets. Steek vervolgens de spie in de wielas, zoals weergegeven in figuur 1. LET OP OM DE LINKER- EN RECHTERKANT TE ONDERSCHEIDEN.

3. Schroef de spie vast met de eindmoer en draai deze vast.

4. Vergrendel de hendel. Til de hendel omhoog tot deze evenwijdig is aan de voorvork. Het voorwiel is nu geïnstalleerd.


De pedalen installeren

1. Identificeer de linker- en rechterlabels op de pedalen. Ze kunnen alleen aan hun eigen kant worden geïnstalleerd. ONJUISTE INSTALLATIE VEROORZAAKT SCHADE. LET OP OM LINKS & RECHTS TE ONDERSCHEIDEN VOOR DE INSTALLATIE.

2. L is voor het linkerpedaal van de rijrichting; R is voor het rechterpedaal van de rijrichting, schroef het pedaal in de richting van de pijl.

3. Haal de 15 # steeksleutel uit de gereedschapsset en draai deze vast in de richting van de pijl.

De koplamp installeren

1. Zoals weergegeven in figuur 1, steekt u de schroef van de koplamp in het koplampgat.

2. Draai de schroef vast met de moer met behulp van het installatiegereedschap.

3. Haal de zeskantsleutel en steeksleutel uit de gereedschapsset, pas de koplamp aan de juiste positie aan en vergrendel vervolgens de schroeven.


Het zadel installeren

1. Installeer het zadel volgens de afbeelding.

2. Duw het zadel omlaag, trek het omhoog of duw het omlaag om de hoogte aan te passen.

3. Controleer of het zadel volledig is ingebracht en pas het dienovereenkomstig aan.

4. Vergrendel de hendel.

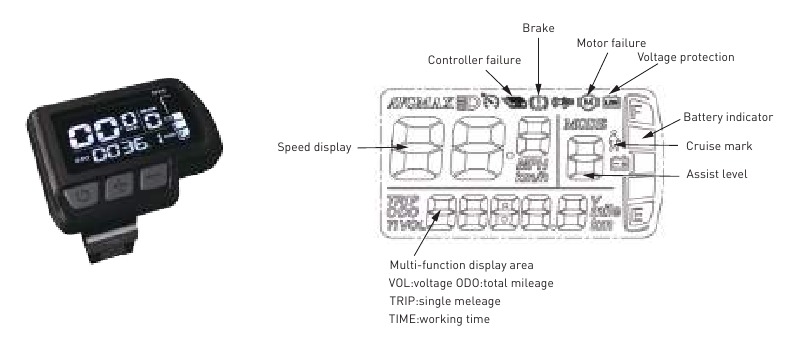

Display-introductie

Het display, de koplamp en de claxon gebruiken

1. Houd 3 seconden ingedrukt om het display in te schakelen. Uw fiets wordt ingeschakeld. Houd nogmaals 3 seconden ingedrukt om uit te schakelen. Het display wordt automatisch uitgeschakeld als er 5 minuten geen bediening of rit plaatsvindt.
2. Druk kort op de knop "+" of "-" om het boostniveau te wijzigen tussen 0-5 niveaus. 0 is het uitgangsvermogen, 1 is de minimale boost, 5 is het maximale boostniveau.

3. Druk kort op om de weergavegegevens van het multifunctionele gebied te wijzigen wanneer het display is ingeschakeld.
4. Wanneer de stroom is ingeschakeld, houdt u "-" ingedrukt om de sleepmodus van 3,7 MPH/H te activeren; laat "-" los om de sleepmodus te annuleren.

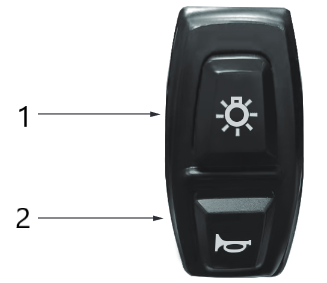

1. Druk op de lichtknop om de koplamp in/uit te schakelen
2. Druk op de claxonknop om de claxon te bedienen

De batterij verwijderen

1. Steek de sleutel erin en draai 90 graden met de klok mee om het batterijslot van het frame te openen.

2. Er bevindt zich een afzonderlijk batterijslot aan de onderkant van het frame, dat naar links of rechts kan worden geopend.

3. Haal de batterij van onder uit het frame.

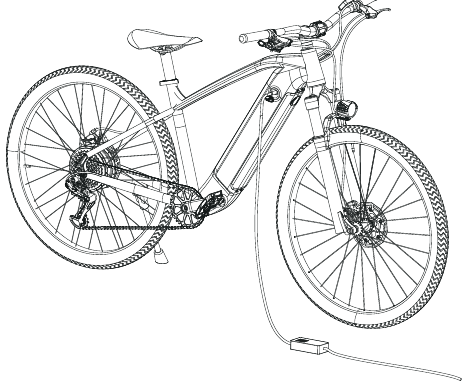

De batterij opladen

Uw elektrische fiets is volledig opgeladen wanneer het LED-lampje op de oplader verandert van rood (opladen) in groen (volledig opgeladen).
Na een periode van volledige lading wordt het opladen automatisch onderbroken.
Toch raden we nog steeds niet aan om uw elektrische fiets langdurig op te laden.
Sluit de oplader niet aan als de oplaadpoort nat is. Dek de oplaadpoort af wanneer deze niet in gebruik is.

Opmerkingen over het opladen

1. Oplaadtijd: 4 uur 80% volledig opgeladen, volledig opgeladen in 5-6 uur.
2. Het kleine lampje op de oplader in ROOD geeft aan dat het aan het opladen is; GROEN geeft aan dat het volledig is opgeladen.
3. Onvoldoende opladen heeft geen invloed op de levensduur van de batterij. HET VERMIJDEN van diepe ontlading is nuttig om de batterij te beschermen en de levensduur te verlengen.
4. Let op of de oppervlaktetemperatuur van de batterijbehuizing te hoog oploopt tijdens het opladen. Het is VERBODEN om de batterij tijdens het opladen af te dekken met ontvlambare en explosieve materialen.
5. Vanwege de hoge temperatuur in de zomer wordt het NIET aangeraden om direct na het rijden op te laden. Het is VERBODEN om de batterij BUITEN op te laden waar de temperatuur lager is dan 0 graden Celsius. Het wordt aanbevolen om het op kamertemperatuur op te laden.
6. Als de batterij lange tijd niet wordt gebruikt, haal hem dan van de fiets en ontlaad de capaciteit tot 60%-80% voor opslag. Koppel hem los van de oplader en plaats hem op een droge, geventileerde plaats zonder direct zonlicht. Om een lange levensduur te behouden, wordt aanbevolen om de batterij om de twee maanden op te laden.

Dagelijkse verzorging en onderhoud

Reinigen en opslag
Als u vlekken op de body van de elektrische fiets ziet, veeg deze dan weg met een vochtige doek. Als de vlekken er niet afgaan, doe er dan wat tandpasta op en borstel ze met een tandenborstel, en veeg ze vervolgens weg met een vochtige doek. Als u krassen op plastic onderdelen ziet, gebruik dan schuurpapier of andere schuurmiddelen om ze te polijsten.
Opmerkingen: reinig de elektrische fiets niet met alcohol, benzine, kerosine of andere corrosieve en vluchtige chemische oplosmiddelen om ernstige schade te voorkomen. Was de elektrische fiets niet met een hogedrukwaterstraal. Zorg er tijdens het reinigen voor dat de elektrische fiets is uitgeschakeld en dat de oplaadkabel is losgekoppeld, omdat waterlekkage kan leiden tot elektrische schokken of andere grote problemen.
Wanneer de elektrische fiets niet in gebruik is, bewaar hem dan binnenshuis op een droge en koele plaats. Zet hem niet langdurig buiten. Overmatige blootstelling aan zonlicht, oververhitting en overkoeling versnellen de veroudering van de banden en brengen de levensduur van de elektrische fiets en het batterijpakket in gevaar.

Batterijonderhoud

1. Gebruik originele batterijpakketten, het gebruik van andere modellen of merken kan veiligheidsproblemen veroorzaken;
2. Raak de contacten niet aan. Demonteer of doorboor de behuizing niet. Houd de contacten uit de buurt van metalen voorwerpen om kortsluiting te voorkomen, wat kan leiden tot batterijschade of zelfs letsel en overlijden;
3. Gebruik de originele voedingsadapter om mogelijke schade of brand te voorkomen;
4. Een verkeerde behandeling van gebruikte batterijen kan het milieu enorm schaden. Om het natuurlijke milieu te beschermen, dient u de lokale voorschriften te volgen om gebruikte batterijen op de juiste manier af te voeren;
5. Laad de batterij na elk gebruik volledig op om de levensduur te verlengen.
   Plaats de batterij niet in een omgeving waar de omgevingstemperatuur hoger is dan 40 °C of lager dan -10 °C (laat de elektrische fiets of het batterijpakket bijvoorbeeld niet langdurig in een auto in direct zonlicht liggen). Gooi het batterijpakket niet in het vuur, omdat dit kan leiden tot batterijstoring, oververhitting van de batterij en zelfs brand. Als de elektrische fiets naar verwachting langer dan 30 dagen niet zal worden gebruikt, laad de batterij dan volledig op en plaats deze op een droge en koele plaats. Vergeet niet om deze om de 60 dagen op te laden om de batterij te beschermen tegen mogelijke schade die buiten de beperkte garantie valt.
   Laad altijd op voordat de batterij leeg is om de levensduur van de batterij te verlengen. Het batterijpakket presteert beter bij normale temperaturen en slecht bij temperaturen onder 0 °C.
   Wanneer het bijvoorbeeld lager is dan -20 °C, is het rijbereik slechts de helft of minder dan in normale toestand. Wanneer de temperatuur stijgt, herstelt het rijbereik zich.
   De schade veroorzaakt door langdurig niet opladen is onomkeerbaar en valt buiten de beperkte garantie. Zodra de schade is aangericht, kan de batterij niet meer worden opgeladen.

Specificaties

[1] Hoogte van het artikel: van de grond tot de bovenkant van de fiets;
[2] Puurelektrisch rijbereik/trapondersteunend rijbereik: op vlakke oppervlakken, zonder wind en 25 °C, werd de fiets ondersteund met trapondersteuning in de 1e versnelling met een volledig opgeladen belasting van 165 lbs.
De werkelijke levensduur van de batterij varieert met verschillende factoren zoals belasting, vochtigheid, windsnelheid en bedieningsgewoonten... enz.

Vraag & Antwoord

Is er informatie die ik moet toevoegen voordat ik contact opneem met het Hiboy Support Team?
Ja, als je ondersteuning nodig hebt van Hiboy, neem dan contact met ons op via support@hiboy.com en vermeld altijd je bestelnummer, correct modelnummer, beschrijvingen van het probleem, foto's en video's die details over het probleem in de e-mail kunnen laten zien, bedankt.

Mijn elektrische fiets kan niet worden ingeschakeld, wat kan ik doen?
Zorg er eerst voor dat u de elektrische fiets niet inschakelt tijdens het opladen, want om veiligheidsredenen hebben we ingesteld dat de elektrische fiets niet kan worden ingeschakeld tijdens het opladen. Zorg er ten tweede voor dat de elektrische fiets een tijdje is opgeladen om voldoende batterij te hebben om het inschakelen te ondersteunen, neem anders contact met ons op via support@hiboy.com voor verdere ondersteuning.

Ik kan mijn elektrische fiets niet opladen, wat is het probleem?
Houd er rekening mee dat als de elektrische fiets wordt opgeladen, de led op de oplader rood oplicht. Als de elektrische fiets volledig is opgeladen, is de led op de oplader groen.
Controleer dus of de oplader defect is: steek de oplader in het stopcontact, maar sluit hem niet aan op de elektrische fiets. Als de led van de oplader NIET brandt of NIET groen is, betekent dit dat de oplader defect is.
Als de oplader niet defect is, neem dan contact met ons op via support@hiboy.com voor verdere ondersteuning.

Wat als de elektrische fiets arriveert met een ontbrekend accessoire of een kapot onderdeel?
Maak een foto en stuur deze naar de e-mail van het Hiboy Support Team: support@hiboy.com, het Hiboy Support Team zal u snel antwoorden en het juiste accessoire of vervangende onderdeel sturen.

Mijn elektrische fiets is gestolen, kunnen jullie me helpen?

Het spijt me, we kunnen de locatie of het serienummer van de elektrische fiets niet volgen, bel de plaatselijke politie en vraag hen om hulp.

Ik heb verschillende e-mails naar support@hiboy.com geschreven, maar geen reacties ontvangen, waarom?
Ons Hiboy Support Team zal u binnen 1 werkdag antwoorden. Als u geen antwoord van ons heeft ontvangen, controleer dan ook uw spambox en voeg support@hiboy.com toe aan uw witte lijst om ervoor te zorgen dat ons antwoord niet wordt geblokkeerd. Daarnaast kunt u ook contact met ons opnemen op het platform waar u de elektrische fiets heeft gekocht, bijvoorbeeld via de Amazon-chatbox, een bericht achterlaten op de hiboy.com-website, de eBay-chatbox... enz.

Waarom kan de snelheid geen 28 mph bereiken?

Zorg ervoor dat u op de aan/uit-knop heeft geklikt om de ondersteuningshendel op modus 5 aan de linkerkant van het stuur en de snelheidsmodus op 9 aan de rechterkant in te stellen.
Nadat u de snelheidsmodus op 5 en de vermogensmodus op 9s heeft ingesteld en de snelheid nog steeds geen 28 mph kan bereiken, neem dan contact op met het Hiboy-ondersteuningsteam om de controller te vervangen. Bovendien hebben de batterijstatus, het gewicht van de rijder en de wegsituatie ook invloed op de maximale snelheid. Met voldoende batterij, binnen 220 lbs gewicht en rijden op een vlakke weg kan gemakkelijk een snelheid van 28 mph worden bereikt.

Waarom is de maximale afstand lager dan de geadverteerde maximale afstand?
Houd er rekening mee dat de maximale afstand wordt gemeten wanneer er geen wind is en bij 25 °C, de elektrische fiets volledig is opgeladen om met een constante snelheid van 21 mph (33,8 km/u) op een vlakke ondergrond te rijden met een belasting van 165 pond (75 kg). De werkelijke levensduur van de batterij varieert met verschillende factoren, zoals belasting, vochtigheid, windsnelheid en bedieningsgewoonten... enz.

Kan ik in de regen op de elektrische fiets rijden?
Houd er rekening mee dat het waterdichtheidsniveau van de elektrische fiets IPX4 is, we raden u niet aan om er in de regen op te rijden.

Zijn er voorzorgsmaatregelen voor het opbergen van de elektrische fiets als ik lange tijd op vakantie moet?
Zorg ervoor dat de elektrische fiets op een droge en koele plaats wordt opgeborgen, zet hem niet langdurig buiten en als de elektrische fiets naar verwachting langer dan 30 dagen niet zal worden gebruikt, laad de batterij dan volledig op en vergeet niet om deze om de 60 dagen op te laden om de batterij te beschermen tegen mogelijke schade die buiten de beperkte garantie valt

Probleemoplossing

Contact

Neem contact met ons op als u problemen ondervindt met betrekking tot rijden, onderhoud en veiligheid, of fouten/defecten met uw Hiboy Electric Bike P7.
E-mailservice: support@hiboy.com

@Hiboy_Official

HiboyUS

@HiboyUS

www.hiboy.com

Veiligheidsinformatie

VOORDAT U GAAT RIJDEN, MOET U

• Zorg ervoor dat uw elektrische fiets volledig is opgeladen voor de eerste rit
• Zorg ervoor dat de pedalen goed vastzitten
• Zorg ervoor dat het voorwiel correct en stevig is geïnstalleerd
• Controleer of de banden goed zijn opgepompt
• Leer hoe u het display gebruikt
• Het dragen van een helm tijdens het rijden wordt ten zeerste aanbevolen

Tijdens het rijden, graag

• Respecteer altijd voetgangers
• Houd u aan de lokale verkeersregels
• Let op andere rijdende voertuigen om u heen

Na het rijden

• Als er afwijkingen of losse onderdelen zijn, controleer en repareer deze dan zo snel mogelijk
• Na het rijden op een regenachtige dag, ruim dan onmiddellijk het regenwater en het sediment op

Als u problemen heeft met de installatie, neem dan contact op met de klantenservice van Hiboy voor ondersteuning: support@hiboy.com
