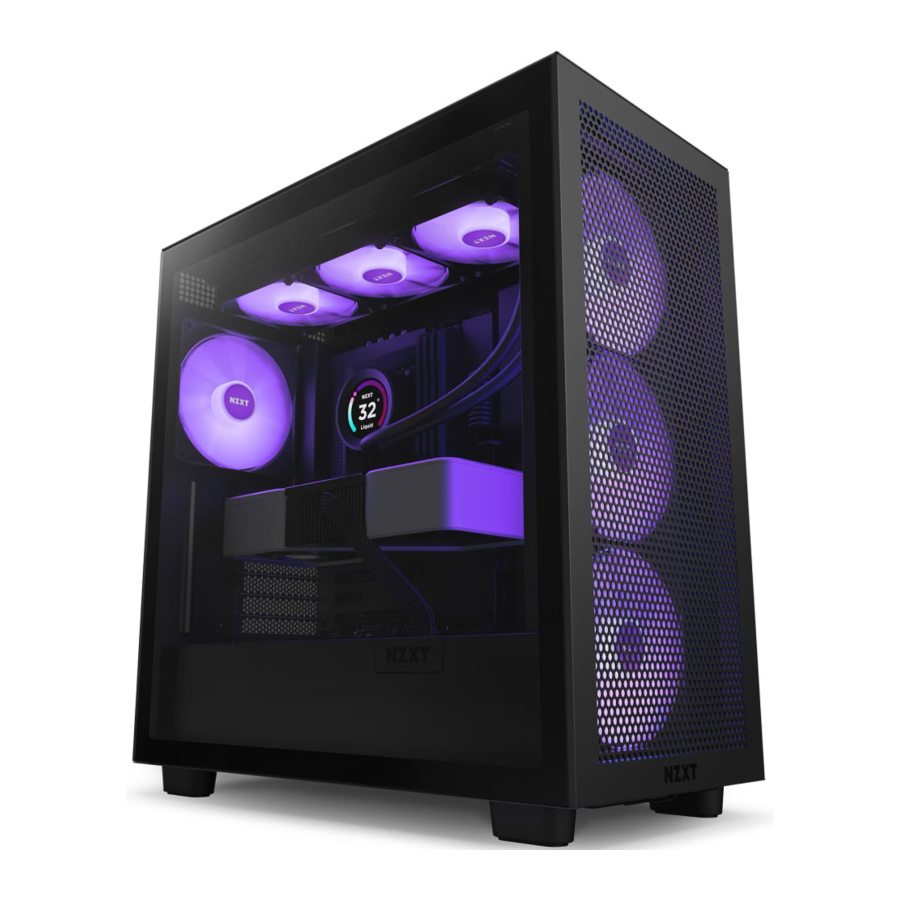

NZXT H7 FLOW RGB - MID-TOWER Case Handleiding
- 1 UITGEKLAPT AANZICHT
- 2 SPELINGEN EN SPECIFICATIES
- 3 ACCESSOIREDOOS
- 4 KABELAANSLUITINGEN
- 5 KNOPPEN EN I/O
- 6 KABELBEHEER
- 7 PANEEL VERWIJDEREN
- 8 KABELBEUGEL
- 9 MOEDERBORD INSTALLEREN
- 10 SSD-STATION INSTALLEREN
- 11 HDD-STATION INSTALLEREN
- 12 UITBREIDINGSKAART INSTALLEREN
- 13 VOEDING INSTALLEREN
- 14 VENTILATOR- EN RADIATEURONDERSTEUNING
- 15 VENTILATOR- EN RADIATEURINSTALLATIE
- 16 VOEDING AAN DE LEDS LEVEREN
- 17 ONDERSTEUNING EN SERVICE
- 18 Referenties
- 19 Download handleiding
- 20 In andere talen

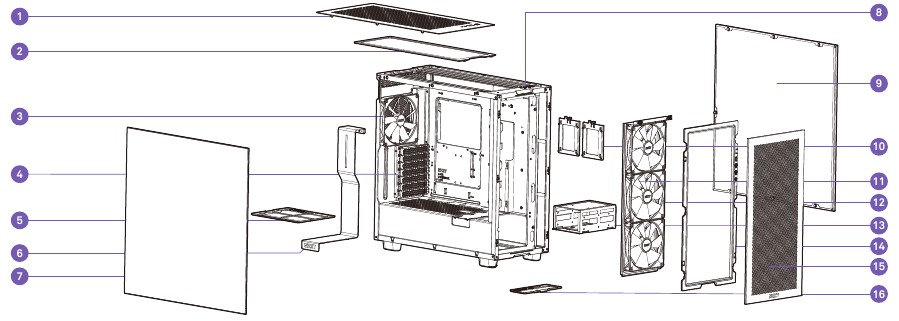

UITGEKLAPT AANZICHT
- Bovenpaneel
- Bovenfilter
- Ventilator achteraan voor afvoer
- PCI-inzetstuk
- Stoffilter voor voeding
- Kabelbeugel
- Paneel van gehard glas
- Front I/O-module
- Rechterzijpaneel
- SSD-lade
- Ventilatoren vooraan voor inlaat
- Koelerbeugel vooraan
- HDD-kooi
- Voorfilter
- Mesh paneel vooraan
- Stoffilter onderaan vooraan

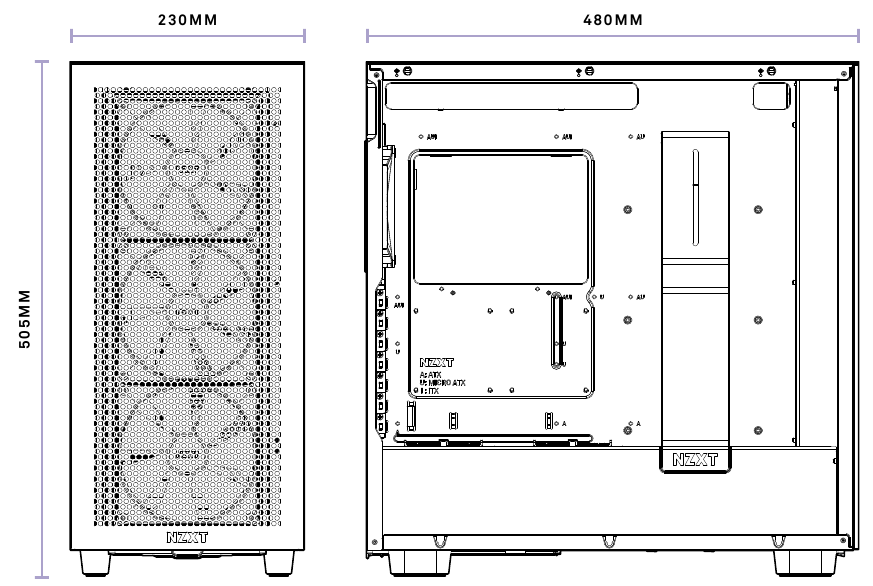

SPELINGEN EN SPECIFICATIES
| Ondersteuning moederbord | ATX, Micro-ATX en Mini-ITX |
| 2.5" SSD-ondersteuning | 4+2 |
| 3.5" HDD-ondersteuning | 2 |
| Uitbreidingsslots | 7 |
| Kabelbeheer | 18-22mm |
| Ruimte voor CPU-koeler | 185mm |
| Ruimte voor GPU | 400mm |
| Radiateur vooraan | 60mm |
| Radiateur bovenaan | 30mm |

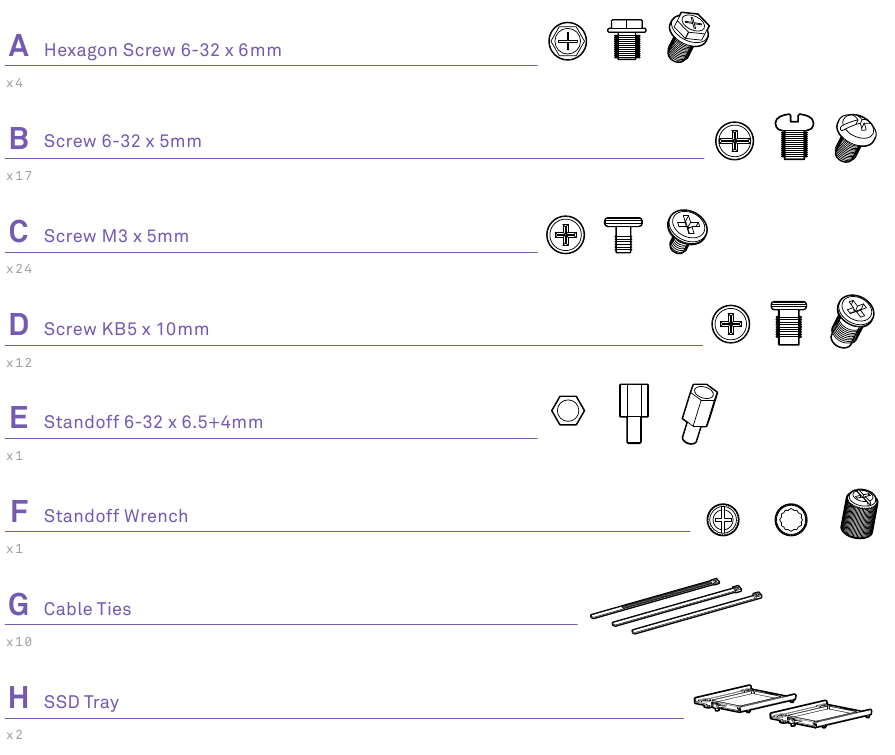

ACCESSOIREDOOS
| A | Zeskantschroef 6-32 x 6 mm | Installatie van voeding |
| B | Schroef 6-32 x 5 mm | Installatie van moederbord, installatie van 3.5 harde schijf |
| C | Schroef M3 x 5mm | Installatie van 2.5 harde schijf |
| D | Schroef KB5 x 10 mm | Installatie van ventilator |
| E | Standaard 6-32 x 6.5+4mm | Installatie van moederbord |
| F | Standaard moersleutel | Installatie van moederbord |
| G | Kabelbinder | Kabelbeheer |
| H | SSD-lade | Installatie van SSD-station |

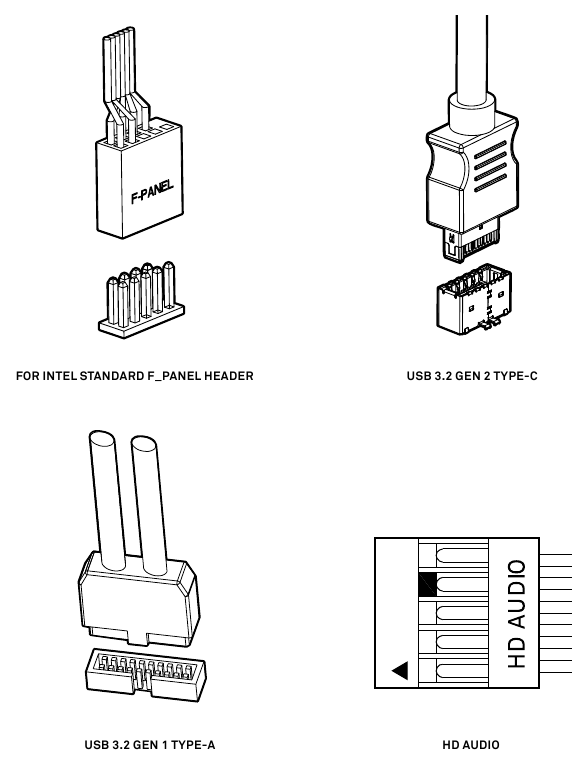

KABELAANSLUITINGEN

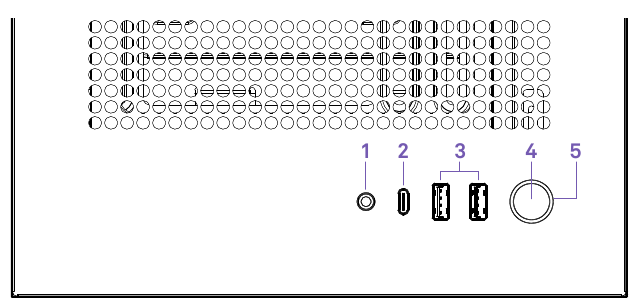

KNOPPEN EN I/O
- Headsetaansluiting
- USB 3.2 Gen2 Type-C
- USB 3.2 Gen1 Type-A
- Aan/uit-schakelaar
- Stroom-LED

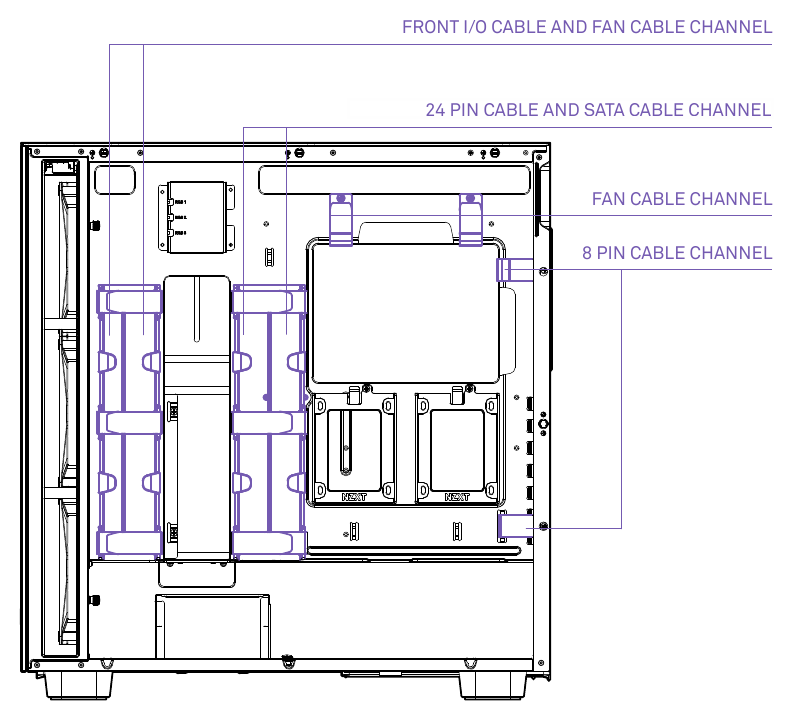

KABELBEHEER

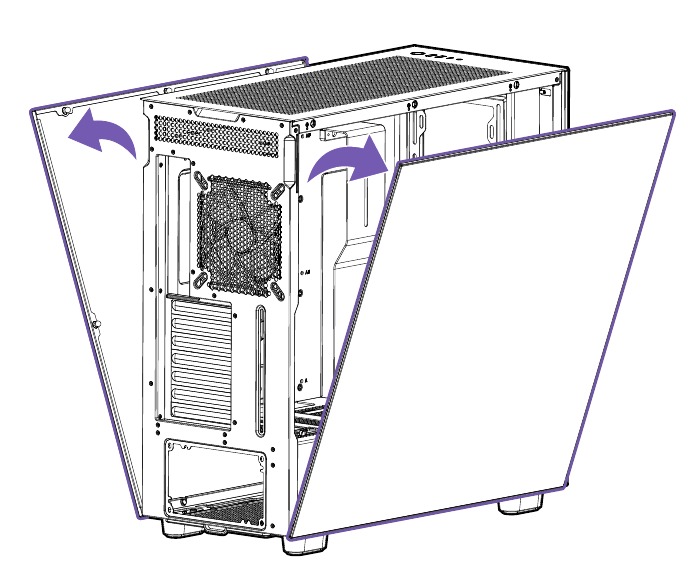

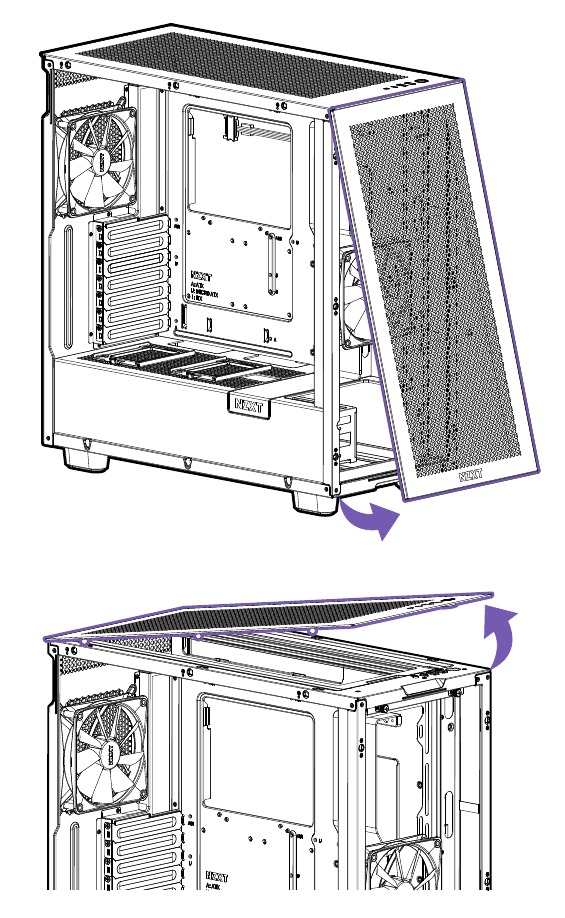

PANEEL VERWIJDEREN

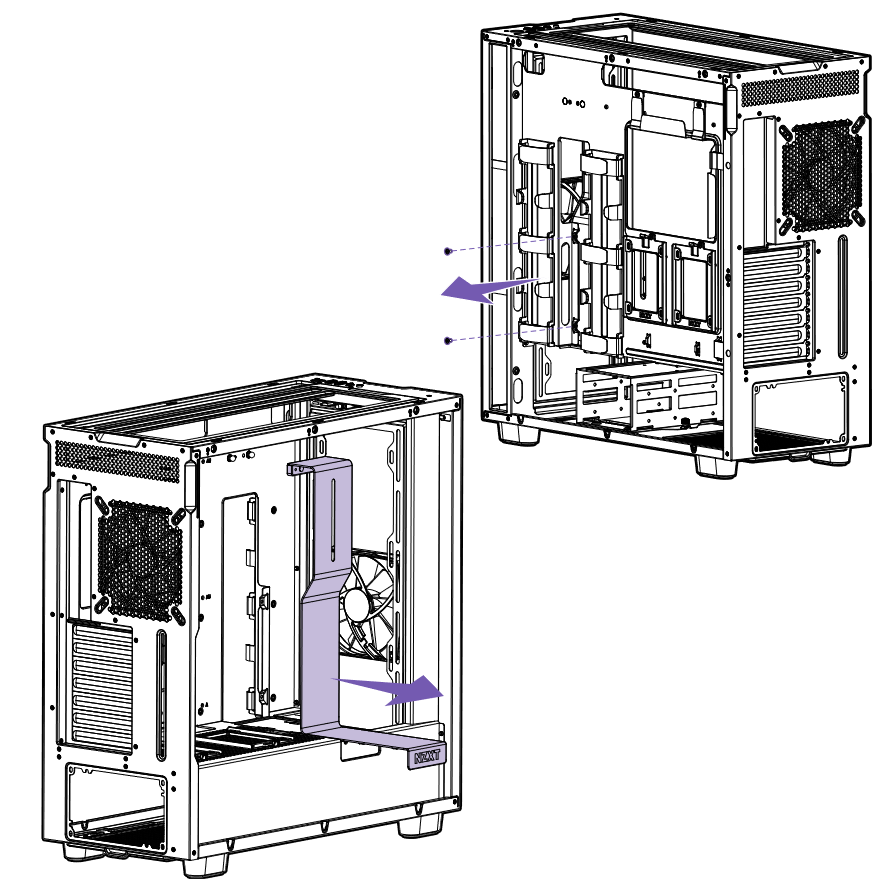

KABELBEUGEL

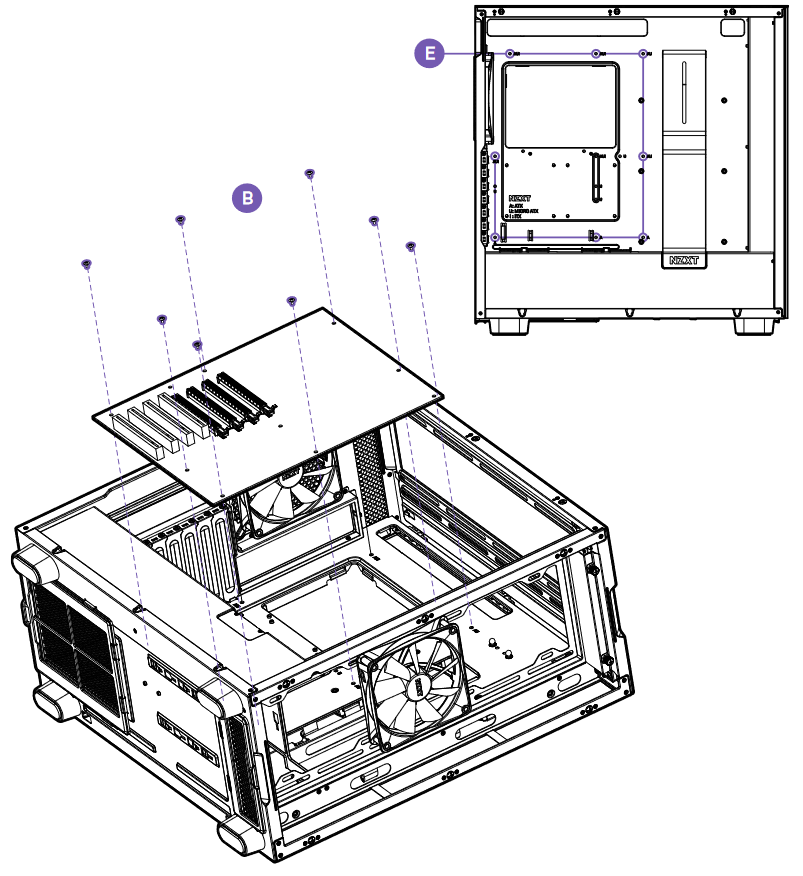

MOEDERBORD INSTALLEREN

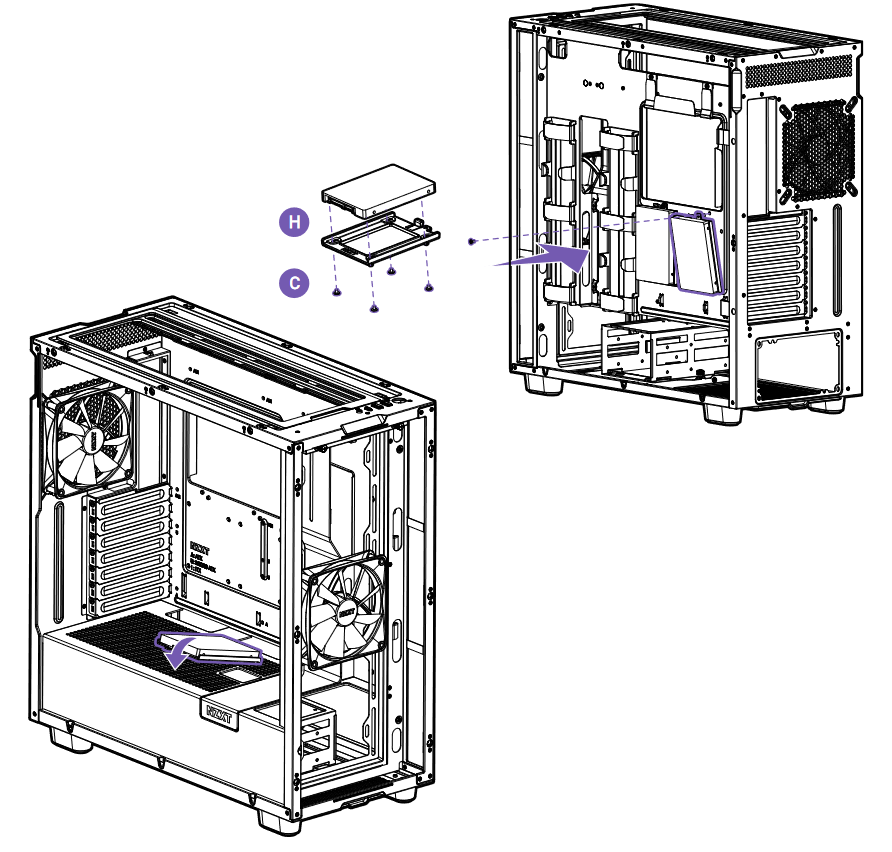

SSD-STATION INSTALLEREN

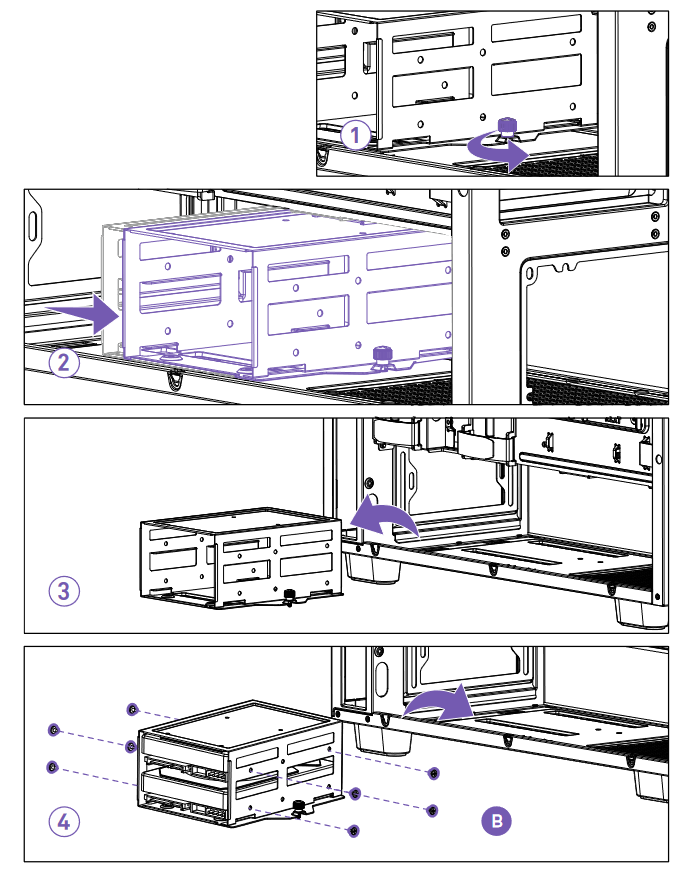

HDD-STATION INSTALLEREN

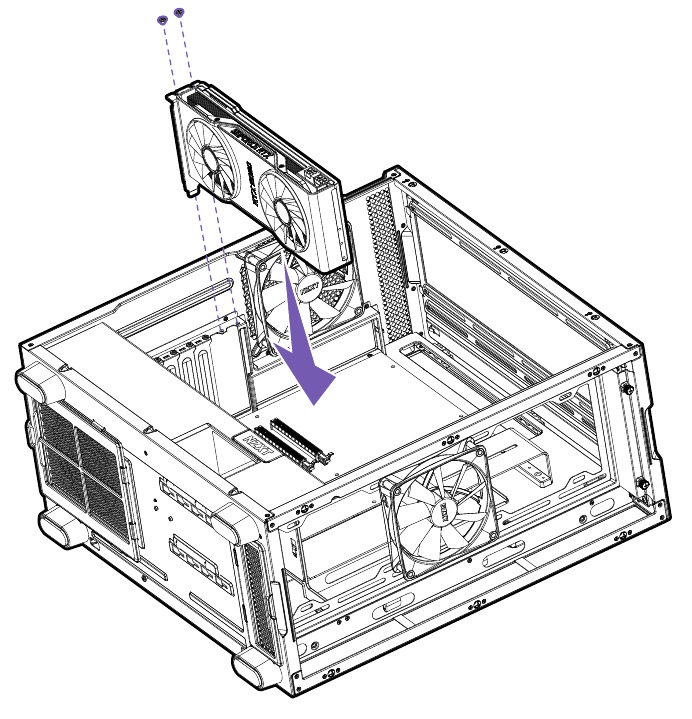

UITBREIDINGSKAART INSTALLEREN

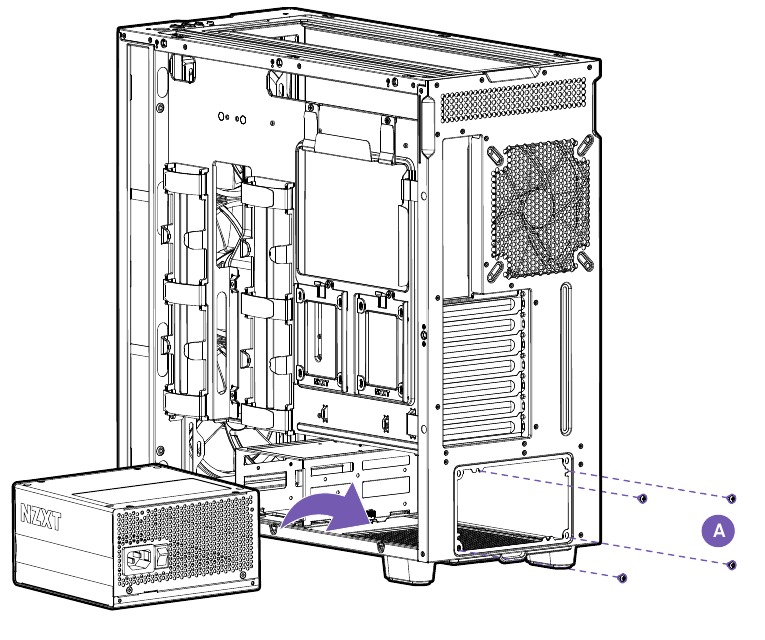

VOEDING INSTALLEREN
Installeer de voeding met de ventilator naar beneden gericht.

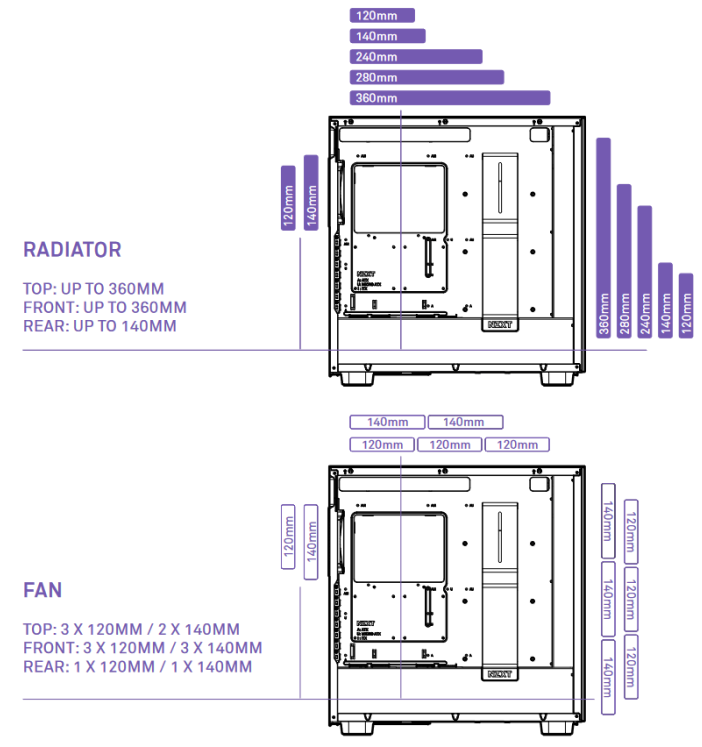

VENTILATOR- EN RADIATEURONDERSTEUNING

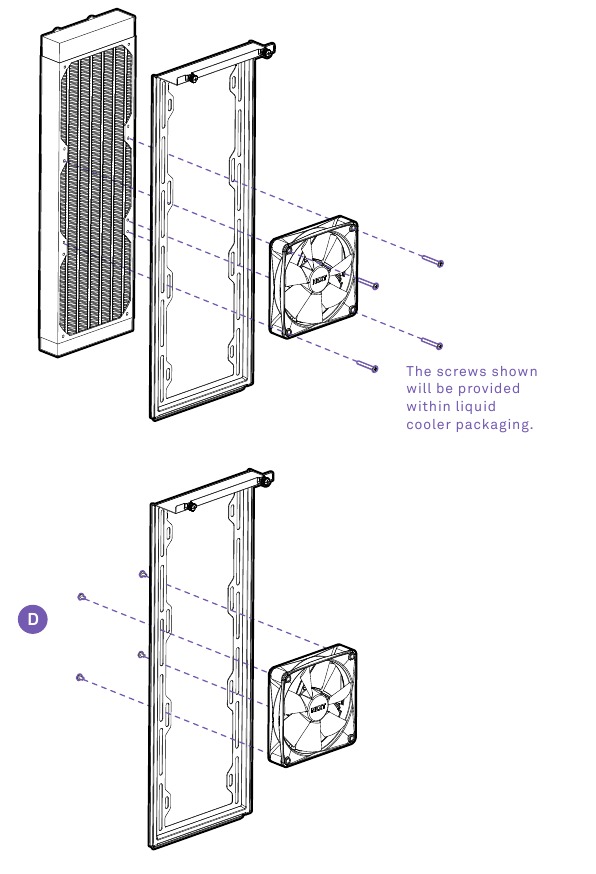

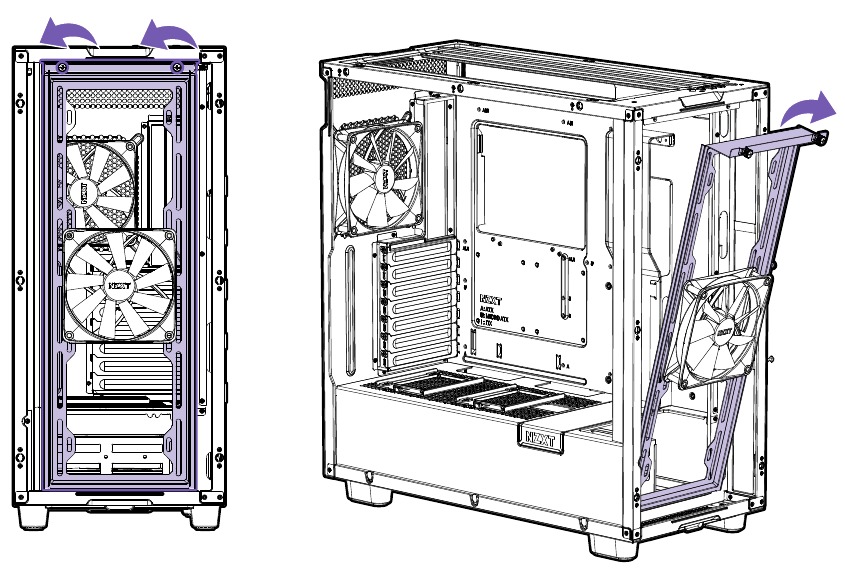

VENTILATOR- EN RADIATEURINSTALLATIE
VOEDING AAN DE LEDS LEVEREN
5V ARGB
Sluit het 5V ARGB (Female)-uiteinde aan op een beschikbare 5V 3-pins ARGB-header op uw moederbord.
ONDERSTEUNING EN SERVICE
Als u vragen of problemen heeft met het NZXT-product dat u hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem. service@nzxt.com
support.nzxt.com
Vermeld een gedetailleerde uitleg van uw probleem en uw aankoopbewijs. Voor opmerkingen en suggesties kunt u een e-mail sturen naar ons ontwerpteam, designer@nzxt.com.
Ga voor meer informatie over NZXT naar onze website.
NZXT Website: NZXT.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download NZXT H7 FLOW RGB - MID-TOWER Case Handleiding
