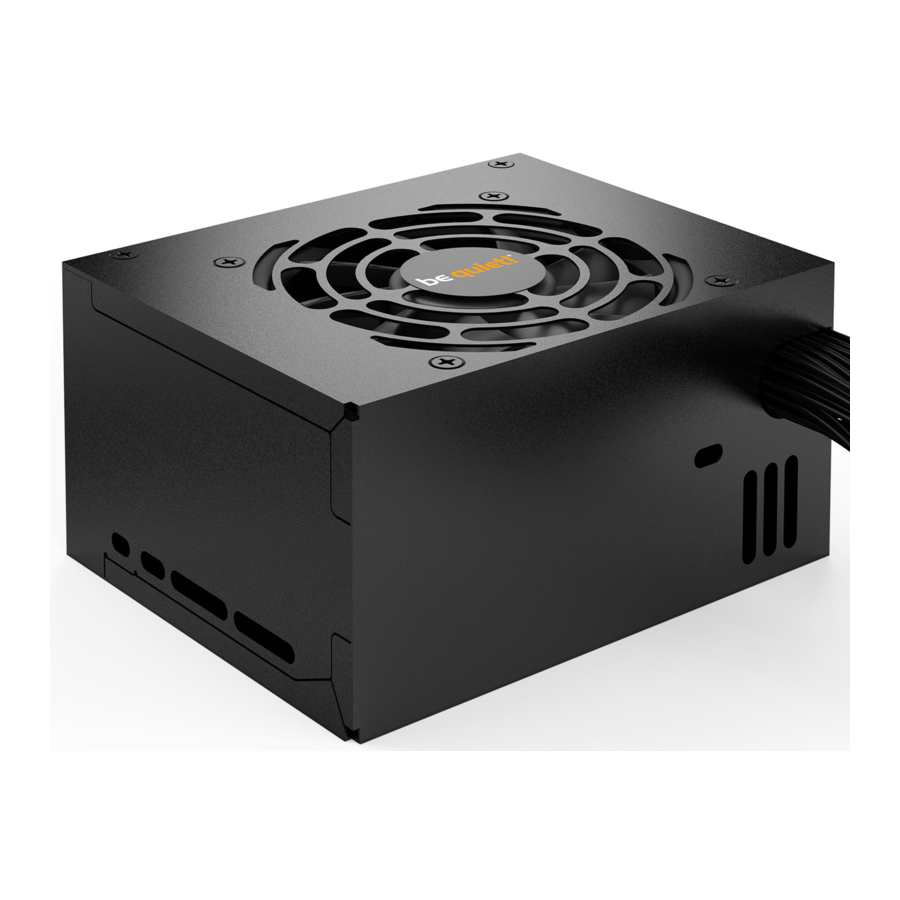

be quiet! SFX Power 3, TFX Power 3 - Handleiding voeding

COMPATIBILITEIT

De voedingen uit de be quiet! SFX Power 3 / TFX Power 3-serie zijn compatibel met alle recente gangbare specificaties voor voedingen en moederborden, zoals:

• Intel SFX12V versie 3.42
  Intel TFX12V versie 2.52
• ATX System Design Guide versie 2.2 en versie 2.1
• BTX versie 1.0a
• E-ATX-server dual-moederborden via 8-pins connector (SFX3-450W)
• Intel C6/C7-status voor de nieuwe processorgeneratie
• Energy Star 8.0-richtlijnen
• ErP-richtlijnen

UW NIEUWE VOEDING INSTALLEREN

Lees de „Veiligheidsinstructies" voordat u met de installatie begint.

Opmerking: u hebt een schroevendraaier nodig om de voeding in uw pc te plaatsen. Gebruik alleen de schroeven die bij de voeding zijn geleverd, omdat deze de juiste schroefdraad hebben.

Gebruik alleen de meegeleverde kabelset. Het gebruik van kabels die niet zijn meegeleverd (bijv. kabels van oudere voedingseries) kan leiden tot defecten!

Verwijder eerst uw oude voeding. Ga hiervoor als volgt te werk:

• Ontkoppel uw pc zorgvuldig van alle stroombronnen en trek alle kabels los die op de pc zijn aangesloten.
• Open de pc-behuizing en volg de instructies van de fabrikant.
• Koppel alle stekkers los van het moederbord en alle andere componenten, zoals FDD's, HDD's of optische stations. Zorg ervoor dat er geen stekkers van de oude voeding zijn aangesloten op een van de componenten.
• Verwijder nu de schroeven aan de achterkant van de voeding en trek de voeding voorzichtig uit de pc-behuizing. Zorg ervoor dat er geen kabels vast komen te zitten in de componenten en deze beschadigen.

Uw nieuwe be quiet! SFX Power 3 / TFX Power 3-voeding plaatsen:

• Plaats de nieuwe voeding in de daarvoor bestemde ruimte in de pc-behuizing en sluit deze aan op het achterpaneel met behulp van de vier meegeleverde schroeven. Gebruik geen overmatige kracht.
• Steek de 20/24-pins connector in de daarvoor bestemde aansluiting op het moederbord. Als u een 24-pins aansluiting hebt, plaatst u de overige 4 pinnen in de juiste positie voordat u de connector in de aansluiting steekt. Als u een moederbord hebt met een 20-pins connector, vouwt u de extra 4 pinnen opzij.
• Steek nu de 12V-P4- of P8-connector voor de CPU in de daarvoor bestemde aansluiting op het moederbord.

VEILIGHEIDSFUNCTIES

Alle be quiet! voedingen hebben tal van veiligheidsfuncties. Ze zijn ontworpen om de voeding en de erop aangesloten componenten te beschermen tegen schade. Als een van deze beveiligingen wordt geactiveerd, zal het systeem in de meeste gevallen opnieuw opstarten of uitschakelen. Als dit gebeurt, moet u de pc onmiddellijk controleren op fouten. Zie het hoofdstuk "Probleemoplossing" voor meer informatie over probleemoplossing.

De be quiet! SFX Power 3 / TFX Power 3-serie heeft de volgende veiligheidsfuncties:

OCP (Overstroombeveiliging)

Als de belasting van de afzonderlijke circuits de gespecificeerde limiet overschrijdt, wordt de voeding automatisch uitgeschakeld.

UVP (Onderspanningsbeveiliging)

Deze beveiliging wordt geactiveerd als de spanning op de circuits onder een bepaalde limiet daalt. De voeding wordt in dit geval automatisch uitgeschakeld.

OVP (Overspanningsbeveiliging)

De overspanningsbeveiliging wordt geactiveerd als de spanning in de circuits te hoog is; de voeding wordt gedeactiveerd.

SCP (Kortsluitbeveiliging)

De zekering die de secundaire circuits van de voeding beschermt, voorkomt fysieke defecten aan de voeding en de erop aangesloten componenten.

OPP (Overbelastingsbeveiliging)

Deze beveiliging wordt geactiveerd als de totale output van de voeding de gespecificeerde maximale belasting overschrijdt. Dit kan gebeuren als de output van de voeding onvoldoende is voor het systeem (verkeerd gedimensioneerd).

PROBLEEMOPLOSSING

Let op: Als u een ATX-systeem hebt, wordt de voeding ingeschakeld door het moederbord om de pc op te starten. Raadpleeg daarom de handleiding van het moederbord of de behuizing om te controleren of de aan/uit-schakelaar correct is aangesloten.

Er bestaat een risico op dodelijk letsel bij het werken aan stroombronnen. Als u sporen van rook, beschadigde kabels en blootstelling aan vloeistoffen opmerkt, ontkoppel dan onmiddellijk de stroom van het elektriciteitsnet en gebruik deze niet meer.
Open nooit de behuizing van de voeding. Hoogspanningscomponenten in het interieur van de voeding kunnen nog steeds onder spanning staan, zelfs na langere tijd van onbruik.

Laat alle noodzakelijke reparaties uitvoeren door een geautoriseerde deskundige! Het openen van het apparaat maakt uw garantie ongeldig.

Als het systeem waarin u de voeding hebt geïnstalleerd niet goed werkt, controleer dan eerst deze mogelijke oorzaken van fouten:

• Controleer of de netvoedingskabel naar de voeding correct en stevig is aangesloten op de voeding en het stopcontact. Idealiter gebruikt u een afzonderlijk stopcontact voor de computervoeding.
• Controleer of alle connectoren correct zijn aangesloten en breng de nodige aanpassingen aan, bijvoorbeeld in geval van onjuiste polariteit.
• Controleer de verbinding tussen de aan/uit-schakelaar op de behuizing en het moederbord. Raadpleeg indien nodig de handleiding van het moederbord! Schakel de voeding in door de schakelaar in de stand "I" te zetten en vervolgens op de aan/uit-schakelaar op de behuizing te drukken. Als de voeding nog steeds niet inschakelt, ga dan verder met het volgende punt.
• Controleer uw systeem op mogelijke kortsluitingen of defecte hardware en zorg ervoor dat u de computer uitschakelt en alle apparaten loskoppelt die niet nodig zijn om de computer op te starten. Schakel de computer weer in. Herhaal dit proces en sluit na elke herstart één apparaat aan, totdat u de fout ontdekt. Als de voeding niet reageert vanwege een kortsluiting, wacht dan minstens 5 minuten voordat u hem weer inschakelt, aangezien het apparaat is uitgerust met overbelastingsbeveiliging.

FREQUENTE PROBLEMEN

Probleem: De geselecteerde spanningen (via BIOS/UEFI) zijn te laag/hoog
Als u de voedingsspanningen via het BIOS/UEFI op het moederbord of het besturingssysteem controleert, houd er dan rekening mee dat ze mogelijk onjuist worden weergegeven. Dit is meestal het gevolg van onnauwkeurige metingen door het moederbord en impliceert niet noodzakelijkerwijs een echt probleem.

Probleem: Na het installeren van een nieuwe grafische kaart start de pc niet op of loopt hij regelmatig vast.
U hebt een nieuwe grafische kaart met hogere prestaties in uw systeem geïnstalleerd en nu start uw pc niet op of loopt hij onmiddellijk vast met minimale belasting. De voeding is onvoldoende gedimensioneerd voor uw grafische kaart. Raadpleeg voor aankoop onze PSU-calculatortool op www.bequiet.com. De tool helpt u bij het vinden van de juiste be quiet! voeding uit ons assortiment.

Als de problemen aanhouden, neem dan onmiddellijk contact op met onze klantenservice.

ACCESSOIRES

Het voedingspakket bevat de volgende accessoires: netsnoer, bedieningshandleiding, kabelbinders, schroeven voor het installeren van de voeding.

GEGEVENS VAN DE FABRIKANT

Listan GmbH | Wilhelm-Bergner-Straße 11c | 21509 Glinde Duitsland
Voor ondersteuning in Duitsland kunt u onze gratis servicehotline bellen,
Tel 0049 40 736 7686 - 44 Fax 0049 40-7367686-69
E-mail: service@bequiet.com
Internetpagina en PSU-calculator: www.bequiet.com

TECHNISCHE GEGEVENS

LABEL

SFX3-450W

SFX3-300W

TFX3G-300W

TFX3B-300W

VOLTAGE REGULATION

WERKOMSTANDIGHEDEN

MINIMALE BELASTING

RAIL SPLITTINGS

AFMETINGEN

SFX Power 3: L x H x B (mm): 100 x 63.5 x 125
TFX Power 3: L x H x B (mm): 175 x 65 x 85

CONNECTIVITEIT EN KABELLENGTES

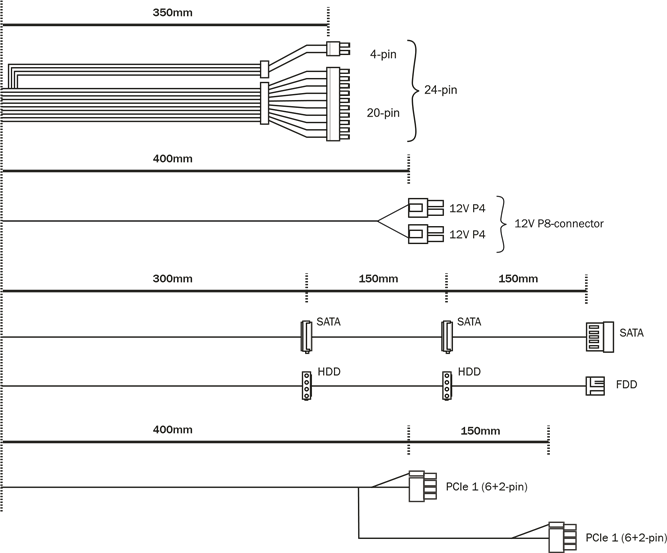

SFX3-450W

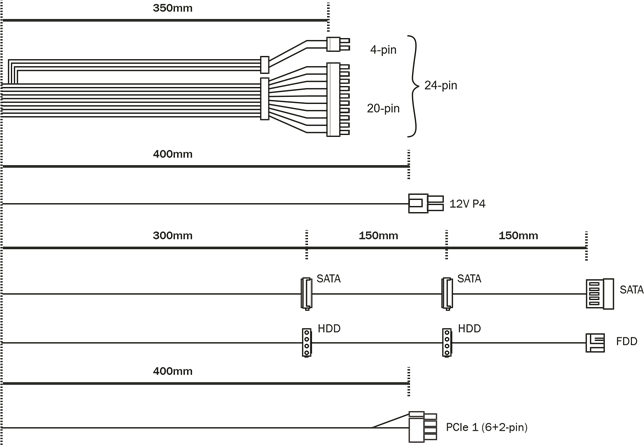

SFX3-300W

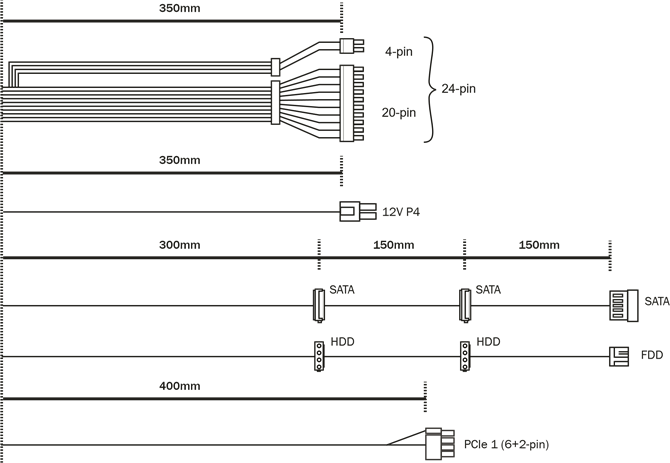

TFX3G-300W

TFX3B-300W

VEILIGHEIDSINSTRUCTIES

Lees en volg alle informatie in deze instructies zorgvuldig vóór de installatie. Mocht u nog vragen hebben, neem dan contact op met onze klantenservice. Zie de contactgegevens in het onderdeel Details van de fabrikant.

De goede werking van de stroomvoorziening kan alleen worden gegarandeerd als de instructies worden gevolgd.

Gebruik alleen de meegeleverde kabelset. Het gebruik van kabels die niet zijn meegeleverd (bijv. kabels van oudere series stroomvoorzieningen) kan tot defecten leiden!

Open nooit de behuizing van de stroomvoorziening. De elektronische componenten in de behuizing genereren een hoge spanning die gevaarlijk is voor mensen. Zelfs na het loskoppelen van de stroomvoorziening van het netwerk hebben sommige onderdelen nog steeds hoge spanningen. Daarom mag een stroomvoorzieningsadapter alleen worden geopend door een bevoegde technicus.

Het openen van het apparaat maakt uw garantie ongeldig.

• Hanteer de stroomvoorziening nooit met natte of vochtige handen wanneer deze in werking is.
• Steek nooit voorwerpen in de openingen/ventilatoren van de stroomvoorziening.
• Houd er rekening mee dat de stroomvoorziening is ontworpen voor gebruik binnenshuis in omstandigheden zonder hoge vochtigheidsniveaus in de omgevingslucht. Het gebruik van de stroomvoorziening buitenshuis zal leiden tot ernstige schade.
• Werk nooit aan de stroomvoorziening terwijl deze is aangesloten op het elektriciteitsnet. Zet in dit geval de stroomschakelaar altijd op "0" en / of trek de stekker uit het stopcontact.
• In het geval van een kortsluiting in het apparaat, trek de stekker uit het stopcontact en gebruik het apparaat niet.

Zorg ervoor dat uw pc niet direct naast een verwarmingssysteem of een andere warmtebron staat.

Zorg ervoor dat uw computerbehuizing voldoende wordt geventileerd door middel van extra ventilatoren; met de complexe en krachtige systemen van tegenwoordig is een stroomvoorziening niet in staat om de warmte die in de pc-behuizing wordt geproduceerd zonder extra ondersteuning af te voeren.

Als u uw stroomvoorziening wilt reinigen, koppel deze dan volledig los van het elektriciteitsnet en gebruik nooit een vochtige doek of reinigingsmiddel. Reinig de stroomvoorziening van buitenaf met een droge doek.

Laat de stroomvoorziening voor gebruik een uur opwarmen tot kamertemperatuur om te voorkomen dat er condensatie in de stroomvoorziening ontstaat.

OM TECHNISCHE ONDERSTEUNING OF GARANTIESERVICE TE VERKRIJGEN
Raadpleeg de handleiding van uw product of ga naar de Online Support sectie op www.bequiet.com voor details en contactgegevens. U moet een aankoopbewijs overleggen voor garantieservice.
