MOES ZigBee3.0 - Handleiding slimme schakelaar

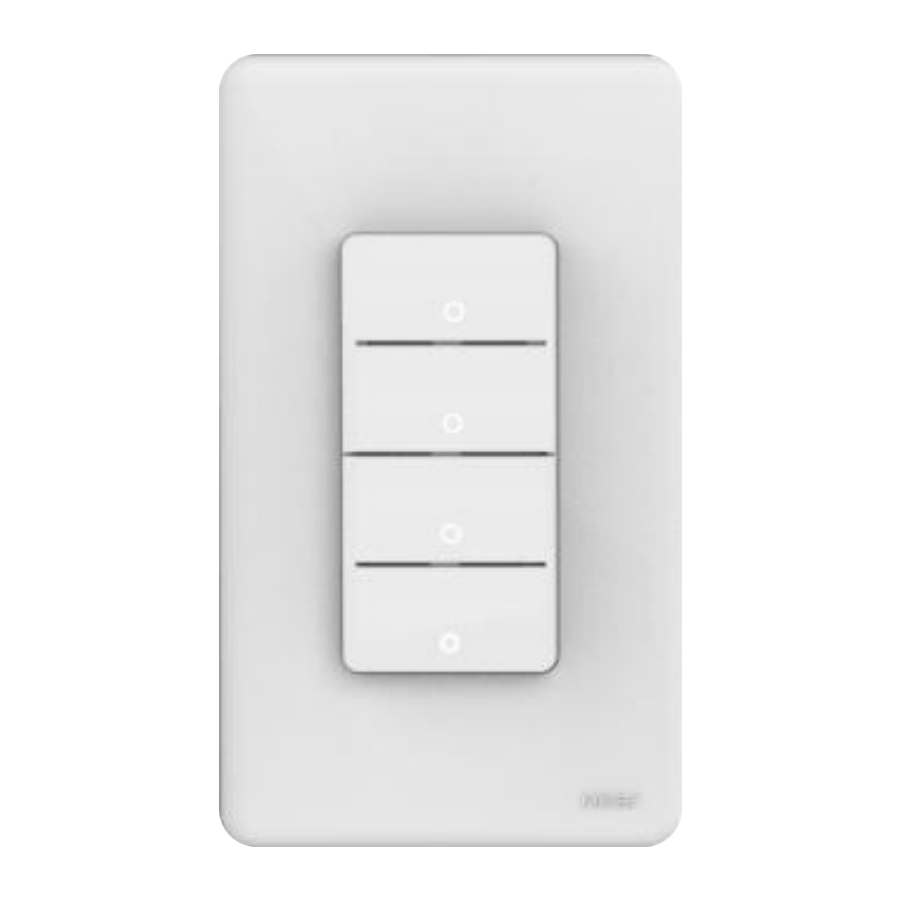

Productbeschrijving

De nieuw ontworpen slimme schakelaar ondersteunt het ZigBee-protocol en vervangt de traditionele schakelaar met de functie van verschillende bedieningsmodi. Nu is een nieuwe functie toegevoegd aan de Smart Life/Tuya APP, namelijk de multi-control verbinding met andere slimme schakelaars, en de status van achtergrondverlichting aan/uit en relais. Het is geschikt voor verschillende decoratieve stijlen en kan u de beste waarde bieden.

Technische parameters

Model: ZS-B-US
Spanning: 90-240V AC, 50/60Hz
Max. Stroom: 10A/Gang; Totaal 10A
Draadloos protocol: ZigBee 3.0
Frequentieband: 2405~2480Hz
Maximaal radiozendvermogen: <+10dBm

Installatie

Let op:

• Zorg ervoor dat de stroom bij de stroomonderbreker is uitgeschakeld voordat u gaat bedraden.
• Neutrale draad is vereist. Controleer of de wanddoos een neutrale draad bevat (meestal wit). Als de wanddoos geen neutrale draad heeft, probeer dan een andere locatie in uw huis of bel een professionele elektricien om de schakelaar te installeren.
• De draadkleuren die in deze handleiding worden aangegeven, zijn de gebruikelijke kleuren en kunnen in sommige huizen verschillen.
• Zorg ervoor dat de draadgeleiders stevig aan elke draad zijn bevestigd.
• Zorg ervoor dat het wifi-signaal stabiel is en normaal werkt voordat u gaat bedraden.
• Als u geen bedradingservaring hebt, bel dan een professionele elektricien.

Stap 1

• Schakel de stroomonderbreker uit en gebruik de elektrische tester om de stroom te testen.
• Zorg ervoor dat de stroomonderbreker is uitgeschakeld voordat u gaat bedraden.

  Let op
  Koppel de stroomtoevoer los voordat u het apparaat installeert of verwijdert om onomkeerbare schade aan het apparaat door de elektrische stroom of onvoorspelbare problemen zoals het knipperen van de lamp te voorkomen.

Stap 2

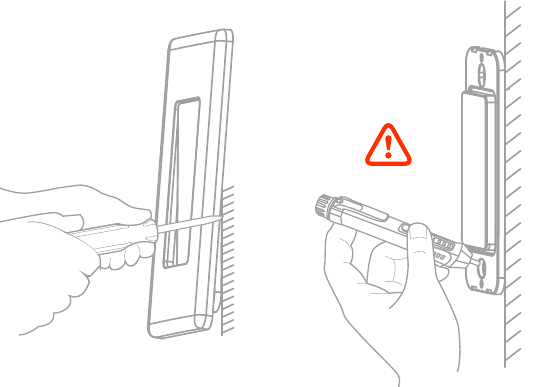

• Verwijder de oude schakelaar


Stap 3

• Verwijder de schakelaar en trek deze uit de muur. Identificeer de lijn-/belastingsdraad
  ( Opmerking: De kleur van uw draad kan afwijken van de kleur die in de handleiding wordt weergegeven.)

Controleer of de stroom is uitgeschakeld

• We raden u aan de voorplaat van de oude schakelaar te verwijderen en een elektrische tester te gebruiken om alle draden die op de schakelaar zijn aangesloten, te testen om er zeker van te zijn dat er geen spanning in het circuit staat.
• Mogelijk moet u meer dan één stroomonderbreker uitschakelen.

Stap 4

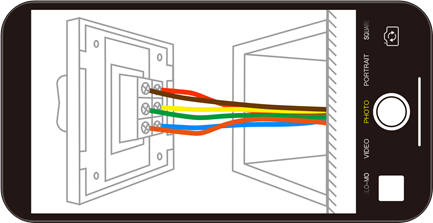

• Maak foto's van de bedrading

• Volg het bedradingsschema om de schakelaardraden met de draadgeleiders aan te sluiten op de draden in de wanddoos.

Stap 5

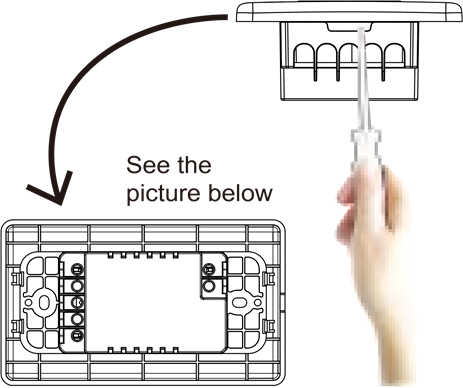

• Verwijder het paneel met een schroevendraaier
  (Gelieve niet te installeren met de elektriciteit aan)

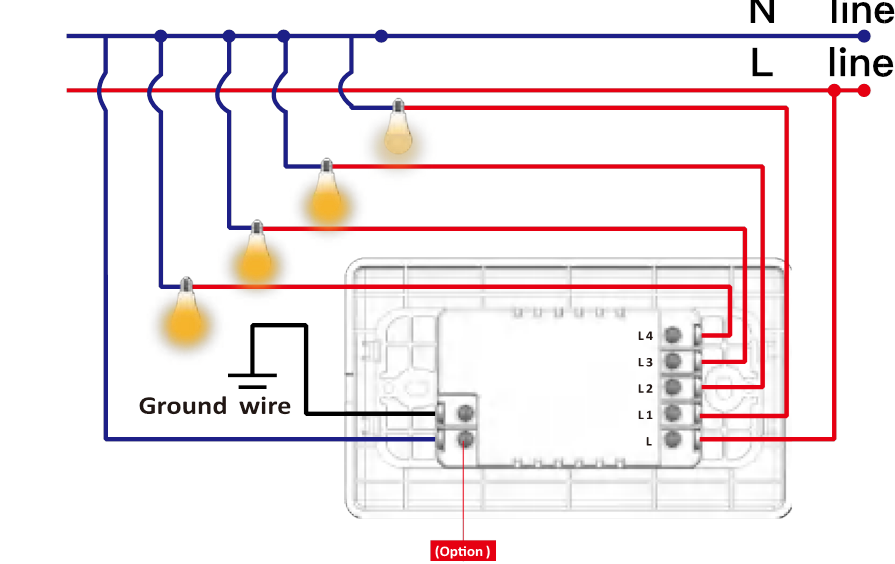

Stap 6

• Maak u klaar om de bedrading te installeren

1. L ive draad verbindt "L"-aansluiting
2. Neutrale draad verbindt "N"-aansluiting
3. Lampdraad verbindt "L 1,L 2,L 3,L 4 "-aansluiting

1. Gang verbindt "L 1"-aansluiting
2. Gang verbindt "L 1,L 2"-aansluiting
3. Gang verbindt "L 1,L 2,L 3"-aansluiting
4. Gang verbindt "L 1,L 2,L 3,L 4"-aansluiting

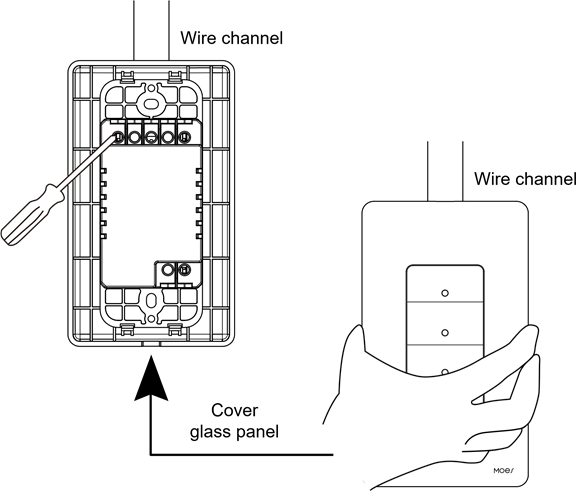

Stap 7

• Plaats de schakelaar in de schakelkast in de muur
• Monteer de twee zijschroeven
• Installeer het glazen paneel (van bovenaf installeren)
• Voltooi de installatie

Download de MOES APP

1. Download de MOES-app in de App Store of scan de QR-code


De MOES-app is geüpgraded met veel meer compatibiliteit dan de Tuya Smart/Smart Life-app, functioneert goed voor scènebesturing door Siri, widget- en scèneaanbevelingen als de volledig nieuwe aangepaste service.
( Opmerking: Tuya Smart/Smart Life App werkt nog steeds, maar MOES App wordt ten zeerste aanbevolen)

2. Registratie of inloggen.
   • Download de "MOES"-applicatie.
   • Ga naar de registratie-/inloginterface; tik op "Register" (Registreren) om een account aan te maken door uw telefoonnummer in te voeren om een verificatiecode te ontvangen en "Set password" (Wachtwoord instellen). Kies "Log in" (Inloggen) als u al een MOES-account hebt.

Hoe u een wifi-apparaat opnieuw instelt/opnieuw koppelt

Houd de schakelaar 10 seconden lang ingedrukt totdat de indicator op de schakelaar snel knippert en het apparaat de netwerkverbindingsmodus start.

Stappen voor het verbinden van de APP met het apparaat

Zorg ervoor dat het apparaat zich binnen het effectieve signaalbereik van uw slimme ZigBee-gateway bevindt voor een succesvolle verbinding met de ZigBee-gateway in de MOES APP.

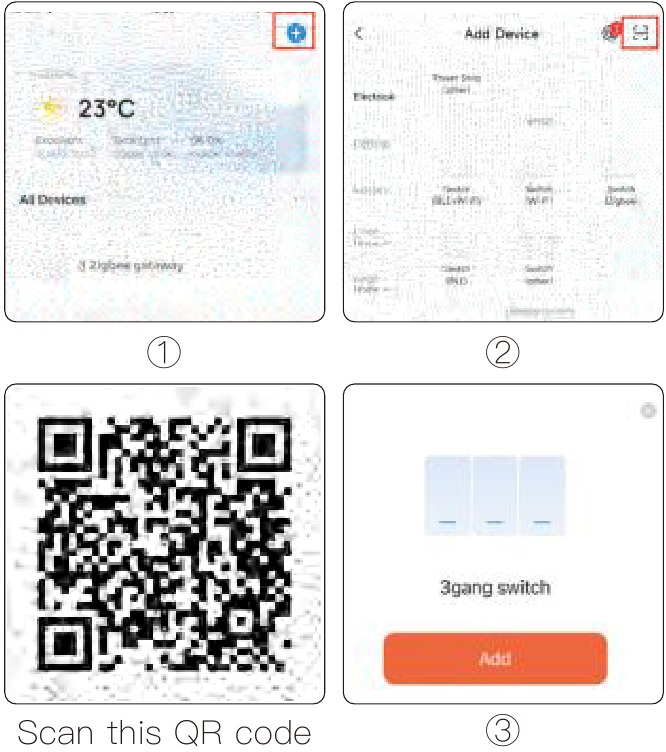

Methode één:
Scan de QR-code om de netwerkgids te configureren.

1. Zorg ervoor dat uw MOES APP succesvol is verbonden met een Zigbee-gateway.


Methode twee:

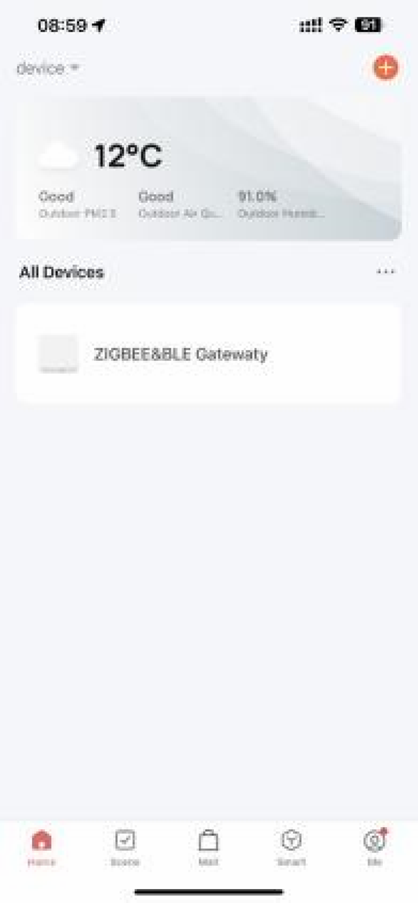

1. Zorg ervoor dat uw MOES APP succesvol is verbonden met een Zigbee-gateway.

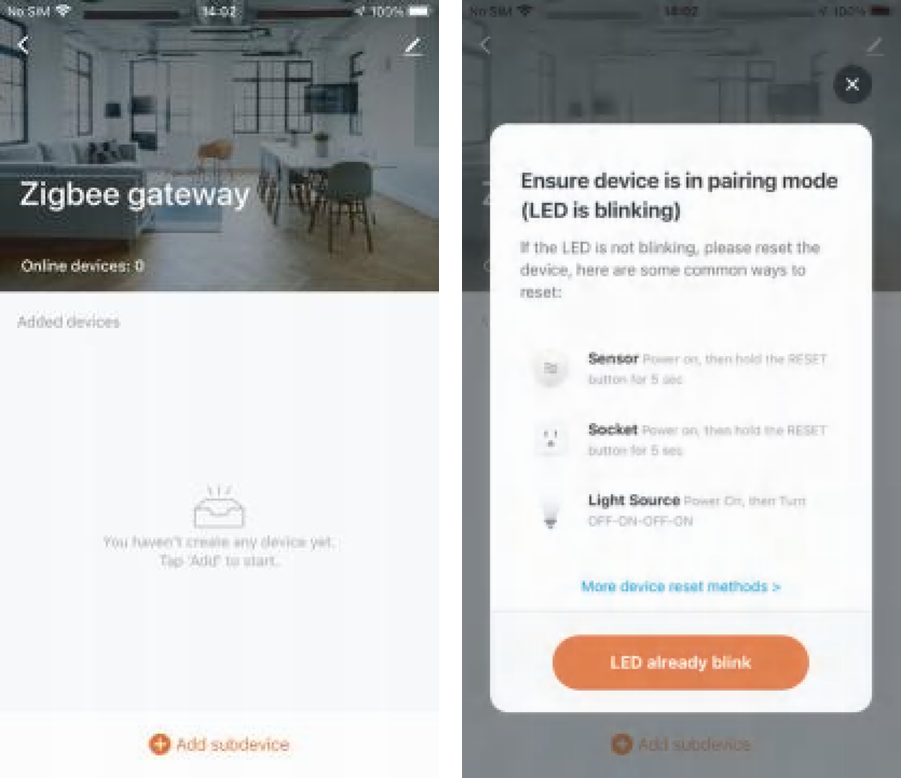

2. Ga naar de gateway. Volg de onderstaande afbeelding om te voltooien als "Add subdevice → LED already blink, and the connecting will take about 10-120 seconds to complete depending on your network condition. (Subapparaat toevoegen → LED knippert al, en het verbinden duurt ongeveer 10-120 seconden, afhankelijk van uw netwerkconditie).

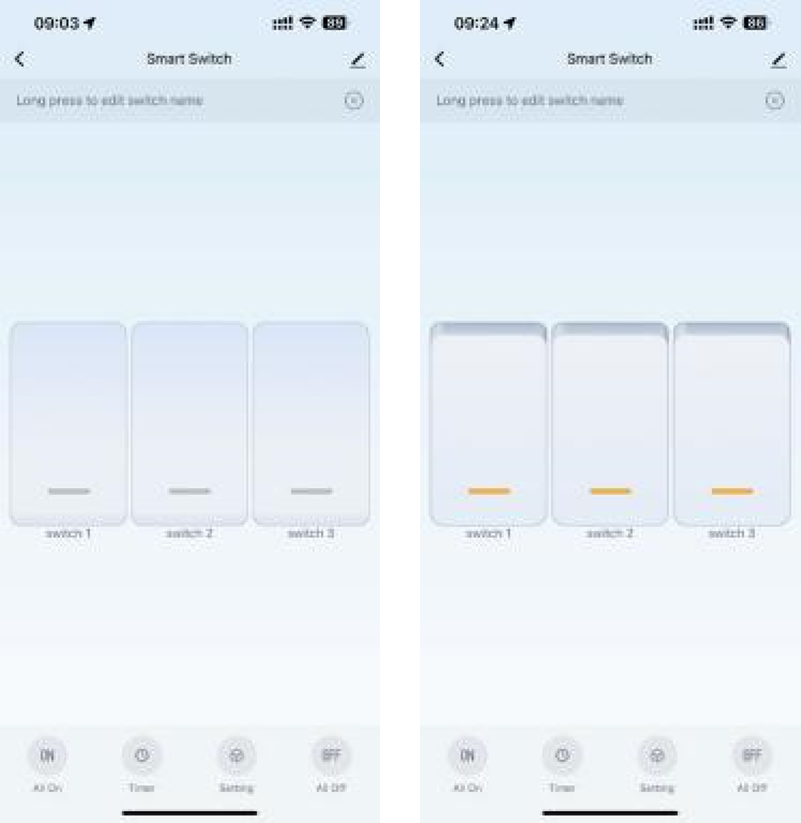

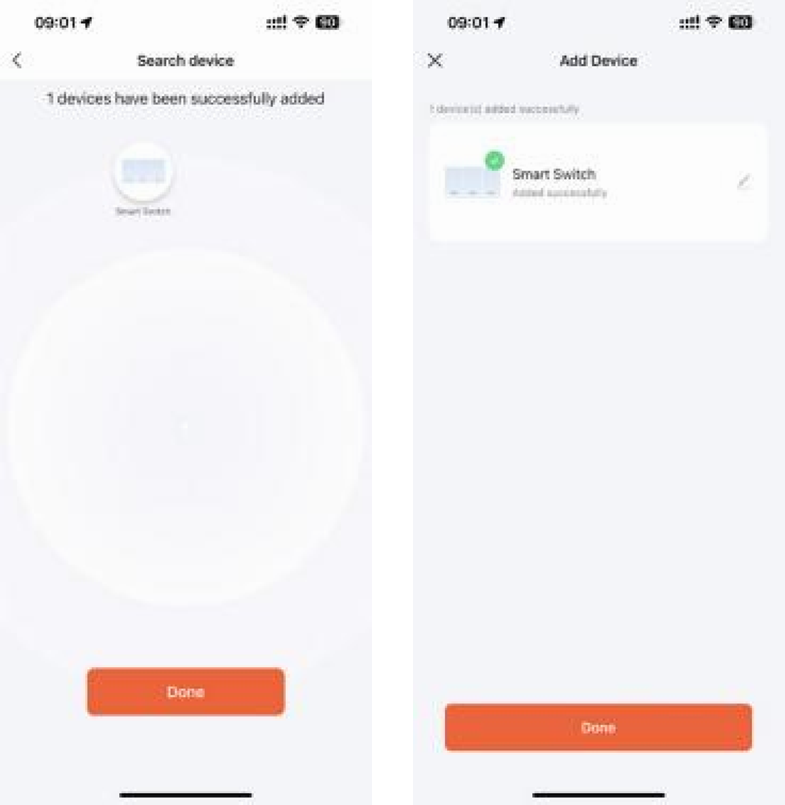

3. Voeg het apparaat succesvol toe, u kunt de naam van het apparaat bewerken om de apparaatpagina te openen door op "Done" (Klaar) te klikken.

4. Klik op "Done" (Klaar) om de apparaatpagina te openen en te genieten van uw slimme leven met domotica.


Hoe u multicontrol-associatie kunt bereiken (alleen voor N+L-draad)

Opmerking: Bevestig dat u de bovenstaande linkmethode met succes hebt voltooid om deze schakelaar aan uw MOES-app toe te voegen vóór de associatie.

1. Voeg een andere slimme schakelaar toe aan dezelfde MOES-app. (Als er al eerder een slimme schakelaar aan de app is toegevoegd, ga dan naar de volgende stap.)
   Opmerking: Als uw schakelaar een neutrale draad nodig heeft, dan hoeft u de nieuw toegevoegde schakelaar niet op het licht aan te sluiten, alleen L en N zijn vereist voor de bedrading. Vervolgens kunt u 1 lamp bedienen met meerdere schakelaars in de MOES-app.
   Als uw schakelaar geen neutrale draad nodig heeft, moet u de bedradingsinstructies volgen om de L en het licht aan te sluiten. Op dit punt kunt u de lampen tegelijkertijd bedienen met meerdere schakelaars.

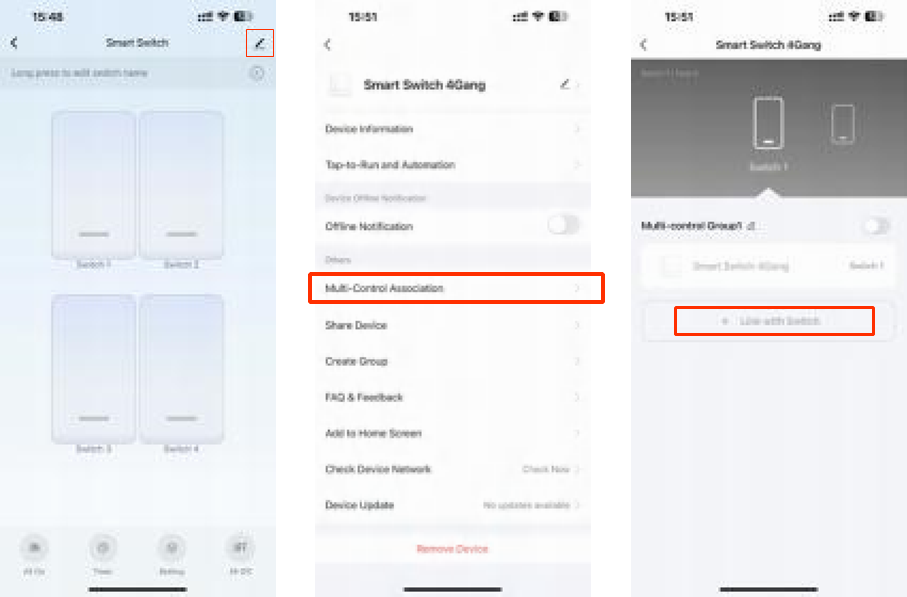

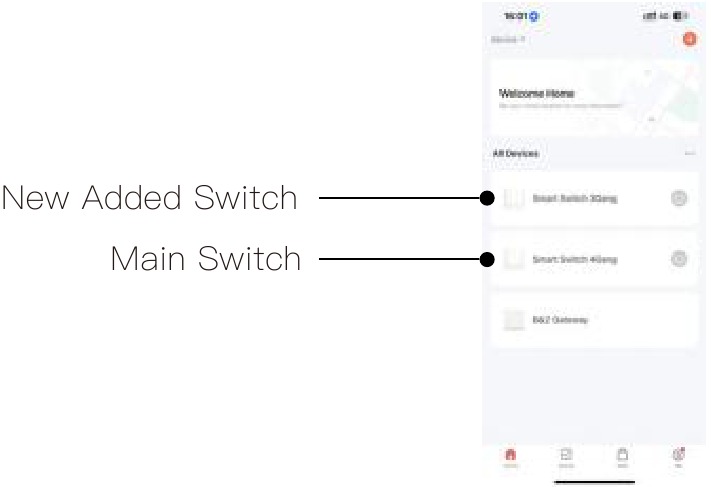

2. Vervolgens ziet u twee apparaten in de app en klikt u op de hoofdschakelaar (als een gangschakelaar zoals hieronder) door naar de volgende bewerking te gaan.

3. Klik op in de rechterbovenhoek en kies "Multi-Control Association" (Multi-Control Associatie) en klik vervolgens op "+" in de rechterhoek.

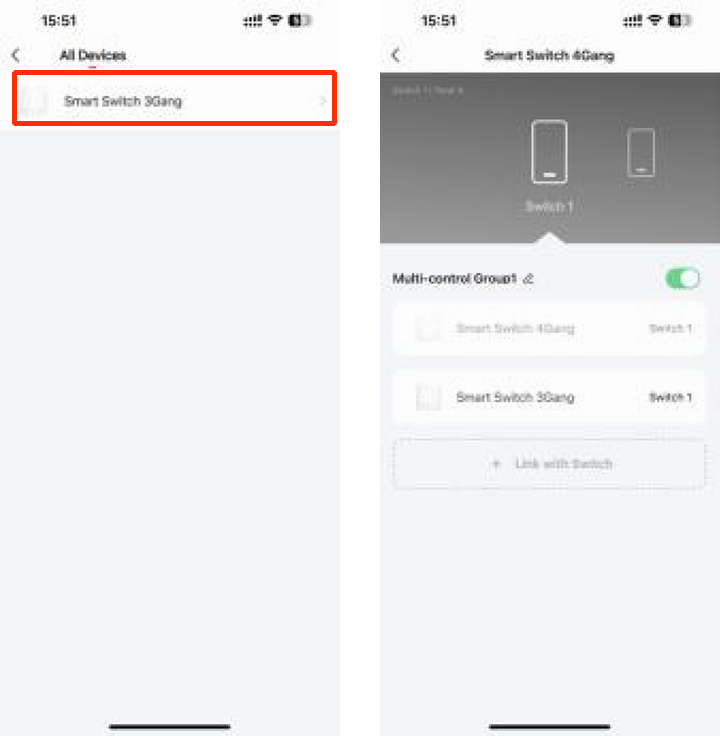

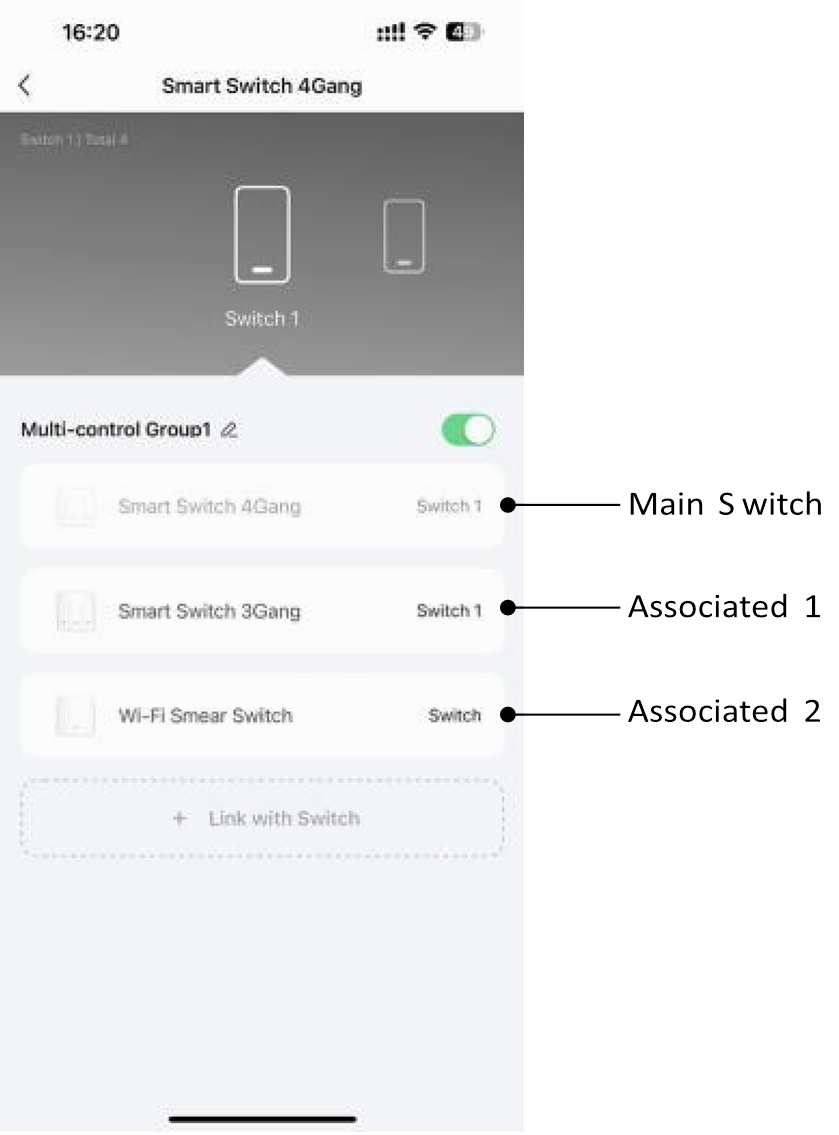

4. Kies de schakelaar waarmee u wilt associëren en kies vervolgens de schakelaarknop waarmee u hetzelfde licht wilt bedienen. Ga vervolgens terug naar de vorige pagina, u ziet twee items op de pagina, de ene is uw hoofdschakelaar, de andere is degene die u zojuist hebt geassocieerd.
   Opmerking: Bevestig dat de geassocieerde schakelaar is ingeschakeld.


5. Nu kunt u uw licht bedienen met twee schakelaars.
   Associeer geen andere knop in dezelfde schakelaar voor multi-control.
6. Als u nog een derde of meer slimme schakelaars wilt toevoegen om uw licht te bedienen, herhaalt u gewoon de bovenstaande stappen. En u ziet het resultaat zoals hieronder wanneer u een andere nieuwe schakelaar associeert.


Bedien uw huis met uw stem

Apparaten zijn compatibel met Amazon Alexa en Google Home ondersteunde functionaliteiten. Zie onze stapsgewijze handleiding op:
www.moestech.com/blogs/news/smart-device-linked-voice-speaker

Veiligheidsinformatie

Risico op elektrische schok: elektriciteit kan persoonlijk letsel en schade aan eigendommen veroorzaken indien onjuist behandeld. Als u niet zeker bent van een onderdeel van deze instructies, vraag dan professionele hulp aan een gekwalificeerde elektricien.

Schakel de stroom uit bij de stroomonderbreker en test of de stroom is uitgeschakeld voordat u gaat bedraden.

Referenties

• App Store - Apple
• Google Play
• Smart device linked voice speaker – moesesp

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
