Aprilaire 5000 - Handleiding luchtreiniger
INLEIDING
We waarderen uw aankoop ten zeerste en zijn blij uw naam toe te voegen aan onze groeiende klantenlijst. Met deze aankoop hebt u geïnvesteerd in de hoogste kwaliteit apparatuur die beschikbaar is. Absoluut geen enkele andere luchtreiniger voor het hele huis op de markt kan vandaag de dag schonere, gezondere binnenlucht bieden. Research Products Corporation is een van de grootste fabrikanten van producten voor het comfort van de binnenlucht en een erkend leider in de verwarmings- en airconditioningindustrie.
Naast productkwaliteit en -prestaties zetten we ons ook in voor klanttevredenheid.
Het is noodzakelijk om de filtermedia van de Aprilaire Electronic Air Cleaner volgens schema te vervangen en de regelelektrode te reinigen.
Neem even de tijd om dit boekje te lezen. Zo raakt u vertrouwd met de voordelen die u zult ontvangen van de apparatuur die u zojuist hebt gekocht en begrijpt u het routineonderhoud dat nodig is. Zorg ervoor dat u uw garantie bij ons registreert voor onze administratie en uw bescherming. U kunt dit doen door u online te registreren op www.aprilaire.com/warranty.
Uw Aprilaire Electronic Air Cleaner levert de schoonste, gezondste lucht die ooit beschikbaar is geweest van een luchtreiniger voor het hele huis! Het is een investering in gezond comfort voor uw gezin en bescherming voor uw huis en inrichting.
Uw Aprilaire Electronic Air Cleaner is voorzien van gepatenteerde, baanbrekende "elektrisch verbeterde luchtfiltratie"-technologie die een unieke combinatie biedt van zowel elektronische als media-luchtreinigerkwaliteiten. Het vangt zelfs de kleinste deeltjes permanent op, zodat ze de luchtstroom niet meer kunnen binnendringen.
Om serviceonderdelen en/of vervangende media te verkrijgen, kunt u een van de volgende opties gebruiken:
- Bel de installateur van uw Aprilaire Electronic Air Cleaner. Deze informatie is vaak te vinden op uw apparatuur.
- Bel uw verwarmings- en airconditioninginstallateur.
- Gebruik onze Dealer Locator op www.aprilaire.com.
- Zoek de merknaam Aprilaire in de Gouden Gids onder luchtzuiveringsapparatuur.
- Zoek in de Gouden Gids onder verwarmings- en airconditioninginstallateurs. Veel aannemers kunnen serviceonderdelen of mediavervangingen voor u bestellen.
PRESTATIES

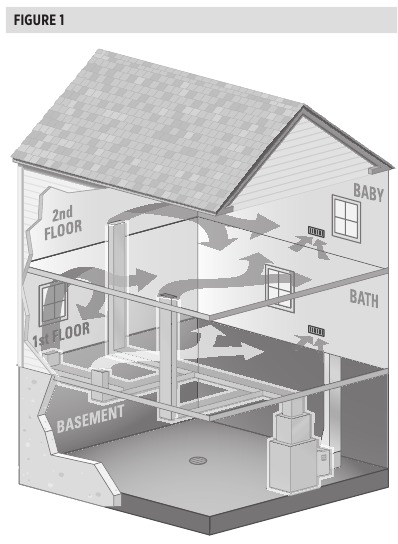

Een luchtreiniger voor het hele huis, zoals het Aprilaire model 5000, wordt door uw verwarmings- en airconditioninginstallateur geïnstalleerd als een van de onderdelen in uw verwarmings- en koelsysteem. Het reinigt de lucht die door uw huis circuleert (zie FIGUUR 1).

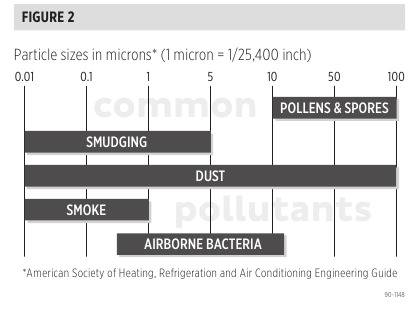

Wanneer de verwarmings- of koelapparatuur wordt ingeschakeld, stroomt de lucht in uw huis via de roosters en het(de) retourkanaal(alen) naar de verwarmings- en koelapparatuur, waar deze wordt geconditioneerd en via de toevoerkanalen terug de kamers van uw huis in wordt gestuurd. Kleine deeltjes uit talloze bronnen zweven in de lucht van uw huis, net zoals ze in de buitenlucht zweven. De grootste van deze deeltjes zullen uiteindelijk tot rust komen en als stof verschijnen. Kleinere deeltjes kunnen tot rust komen, maar zullen zelfs bij de geringste verstoring weer in de lucht komen zweven. Deze deeltjes zijn erg klein en zijn afkomstig van natuurlijke bronnen zoals stof en pollen en van door de mens veroorzaakte bronnen zoals tabaksrook of uitlaatgassen. De luchtreiniger wordt op of nabij de oven/luchtbehandelingskast geïnstalleerd en verwijdert de deeltjes die meegaan met de lucht die door uw verwarmings- en koelsysteem circuleert. Het verwijderen van deze deeltjes houdt de onderdelen van de apparatuur schoon en belangrijker nog, het verwijdert deeltjes uit de lucht die u inademt. Deeltjes worden gemeten in microns, wat een meeteenheid is die wordt gebruikt voor zeer kleine dingen (1 micron = 1/25.400 inch). Ter referentie: de diameter van een menselijk haar is ongeveer 100 micron. FIGUUR 2 toont de grootte van verschillende deeltjes die in de lucht kunnen worden gevonden.
Uw Aprilaire Electronic Air Cleaner verwijdert meer dan 90% van de deeltjes met dezelfde grootte als veel ziekteverwekkende bacteriën in de lucht en is 80% efficiënt in het verwijderen van deeltjes ter grootte van een virus.
Tot nu toe is de luchtreiniger een passief onderdeel van uw verwarmings- en koelsysteem geweest; wanneer de apparatuur werd ingeschakeld om uw huis te verwarmen of te koelen, deed de luchtreiniger zijn werk, of u zich er nu van bewust was of niet.
WERKING

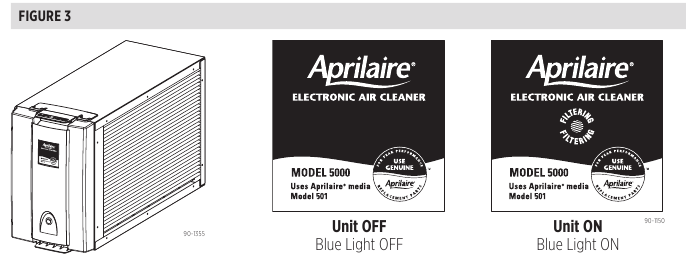

Het Model 5000 is ontworpen om de lucht alleen te reinigen wanneer de ventilator van de oven/luchtbehandelingskast draait, dus zorg ervoor dat de AAN/UIT-schakelaar in de AAN-stand staat en dat de ventilator draait voordat u de "FILTERING"-indicatoren controleert.
ONDERHOUD
120 Volt kan ernstig letsel veroorzaken door elektrische schokken. Schakel de stroom naar de luchtreiniger uit voordat u onderhoud uitvoert.
Het onderhoud van uw Model 5000 is eenvoudig en omvat alleen het periodiek vervangen van de filtermedia en het reinigen van de regelelektrode, de ionisatordraden en de binnenste samenstelling.
DE FILTERMEDIA VERVANGEN
Gebruik altijd originele Aprilaire Model 501 vervangende media. Het Model 5000 is ontworpen om alleen te werken met originele Aprilaire Model 501 vervangende media. Het gebruik van andere media zal uw Model 5000 Electronic Air Cleaner beschadigen.
- Om de media te vervangen, volgt u de aanwijzingen op de doos van de vervangende media.
- Noteer de informatie op uw vervangingsrecord in deze handleiding.
DE REGELELEKTRODE, IONISATORDRADEN EN BINNENSTE SAMENSTELLING REINIGEN
OM DE REGELELEKTRODE TE CONTROLEREN EN/OF TE REINIGEN:
De meeste huizen hoeven de regelelektrode slechts één keer per jaar te reinigen. Sommige huizen moeten de regelelektrode vaker reinigen. Om dit te controleren, onderzoekt u de regelelektrode zes maanden na de installatie van uw luchtreiniger. Als er een ophoping is van grote deeltjes die de lucht gedeeltelijk blokkeren, reinig deze dan om de zes maanden; anders reinigt u deze één keer per jaar.
Procedure:
- Zet de ventilator op de thermostaat op Auto en de Modus (HeatOff-Cool) op Off. Het wijzigen van de ventilator- en modusinstellingen gebeurt meestal met een schakelaar of knop op de thermostaat.
- Zet de AAN/UIT-schakelaar op de powerpack/deur op UIT en trek de stekker van de deur uit het stopcontact.
- Til een van de vergrendelingen omhoog om de powerpack/deur los te maken en te verwijderen en gebruik de handgreep om de binnenste behuizingssamenstelling uit de buitenste behuizing te trekken.

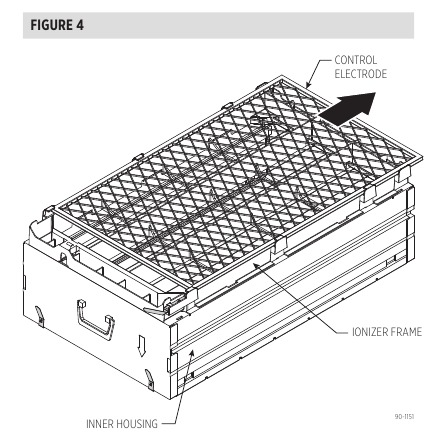

- Leg de binnenste behuizingssamenstelling op een plat oppervlak met de regelelektrode naar boven gericht (zie FIGUUR 4) en onderzoek de regelelektrode.
- Schuif de regelelektrode eruit (zie FIGUUR 4) en veeg deze af met een schone doek.
DE IONISATORDRADEN REINIGEN:
Tijdens het gebruik hopen zich normaal gesproken deeltjes op op de positief geladen ionisatordraden. De ionisatordraden moeten worden gereinigd om het hoogste filtratieniveau te behouden.
- Reinig de ionisatordraden minstens één keer per jaar.
Procedure:

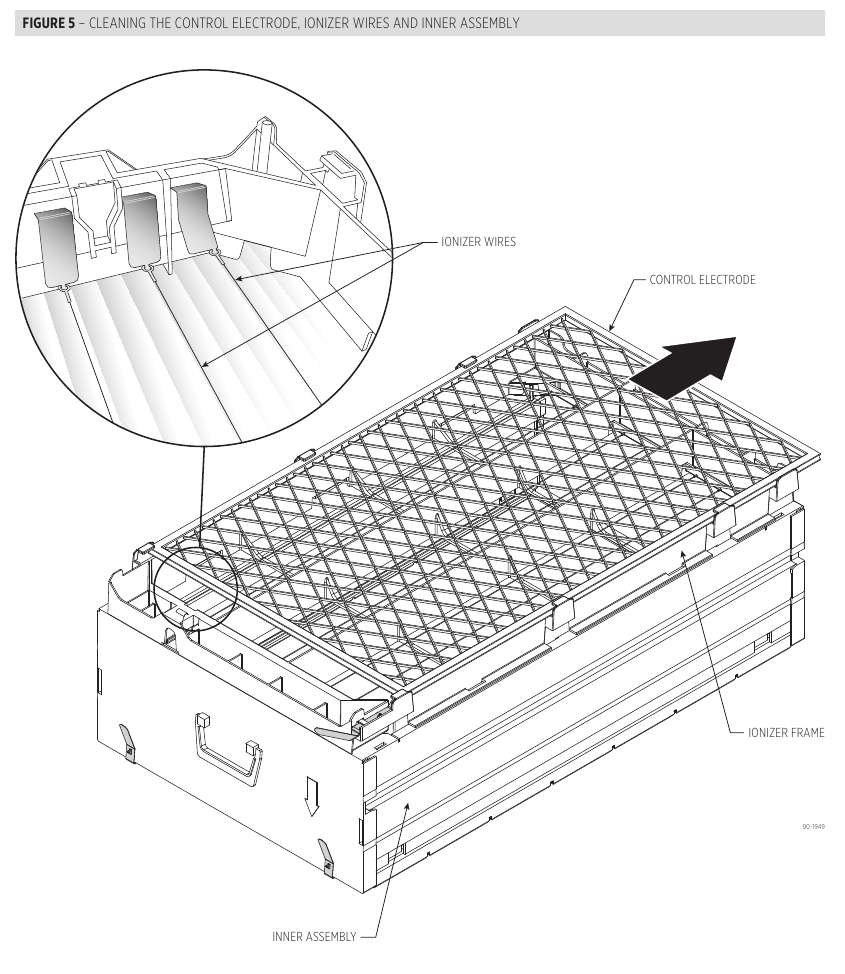

- Reinig elk van de negen ionisatordraden met schuurpapier van korrel 200 of een schurende afwasspons. Zelfs als de draden er niet vuil uitzien, reinigt u ze allemaal. Gebruik geen staalwol, omdat dit materiaal gemakkelijk loslaat. Zie FIGUUR 5.
![DE REGELELEKTRODE, IONISATORDRADEN EN BINNENSTE SAMENSTELLING REINIGEN]( "Aprilaire - 5000 - DE REGELELEKTRODE, IONISATORDRADEN EN BINNENSTE SAMENSTELLING REINIGEN")
DE BINNENSTE SAMENSTELLING REINIGEN:
Er verzamelt zich stof op alle onderdelen van de luchtreiniger, wat normaal is.
- Reinig de binnenste behuizing en het ionisatorframe één keer per jaar.
Procedure:
- Gebruik een stofzuiger met een borstelopzetstuk of een doek om verzameld stof op de binnenste behuizing en het ionisatorframe weg te vegen.
- Schuif de regelelektrode terug op zijn plaats.
- Plaats de binnenste behuizingssamenstelling terug in de buitenste behuizing en plaats de deur terug.
- Steek de stekker van de deur in het stopcontact en zet de AAN/UIT-schakelaar in de AAN-stand.
- Zet de ventilator- en modusinstellingen op uw thermostaat terug in hun oorspronkelijke posities.
APRILAIRE 10 JAAR CLEAN COIL COMMITMENT
Aprilaire Air Cleaners zijn zo effectief in het verwijderen van deeltjes en verontreinigingen die schadelijk zijn voor uw gezin en uw HVAC-apparatuur, dat we u deze garantie bieden. Mocht uw nieuwe binnenairconditioningspiraal professionele reiniging nodig hebben in de komende 10 jaar, terwijl u op de juiste manier een Aprilaire Air Cleaner gebruikt, dan betalen we $ 100 bij aan de kosten van het laten reinigen van de binnenspiraal door een erkende aannemer.
Deze toezegging is van toepassing op nieuwe HVAC-apparatuur met een nieuwe binnenairconditioningspiraal (jonger dan zes maanden) die is geïnstalleerd met een Aprilaire Air Cleaner. De Aprilaire Air Cleaner moet worden geïnstalleerd door een erkende HVAC-aannemer. De Aprilaire Air Cleaner moet correct worden onderhouden volgens de aanwijzingen in de gebruikershandleiding, inclusief het gebruik van alleen Aprilaire merk mediavervanging.
Voor details over het inwisselen gaat u naar www.aprilaire.com/cleancoil of belt u 1-800-334-6011.
VEILIGHEIDSINFORMATIE
- 120 Volt kan ernstig letsel veroorzaken door elektrische schokken. Schakel de stroom naar de luchtreiniger uit voordat u onderhoud uitvoert.
- Vonken in elektrische componenten kunnen een explosie veroorzaken. Installeer de unit niet waar explosieve gassen aanwezig zijn.
- Om het risico op elektrische schokken te verminderen, heeft deze apparatuur een aardingsstekker (drie pinnen). Deze stekker past alleen in een geaard stopcontact. Als de stekker niet in het stopcontact past, neem dan contact op met gekwalificeerd personeel om het juiste stopcontact te installeren. Wijzig deze stekker op geen enkele manier.
- Om het risico op elektrische schokken te verminderen, plaatst u het product zo dat het netsnoer kan worden aangesloten op een stopcontact zonder dat er een verlengsnoer nodig is.
Sluit geen ander apparaat aan op het stopcontact waarin de luchtreiniger is aangesloten. Dit is een stroomgevoelig stopcontact. Schade aan circuitcomponenten kan optreden als een ander apparaat dan de luchtreiniger wordt bediend vanuit het stopcontact van de luchtreiniger.
