Einhell TP-CI 18 Li BL (45.100.30) - Handleiding hamer-schroevendraaier

Veiligheidsvoorschriften

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsinformatie, instructies, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn geleverd. Het niet naleven van de volgende instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsinformatie en instructies op een veilige plaats voor toekomstig gebruik.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om verwondingen en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

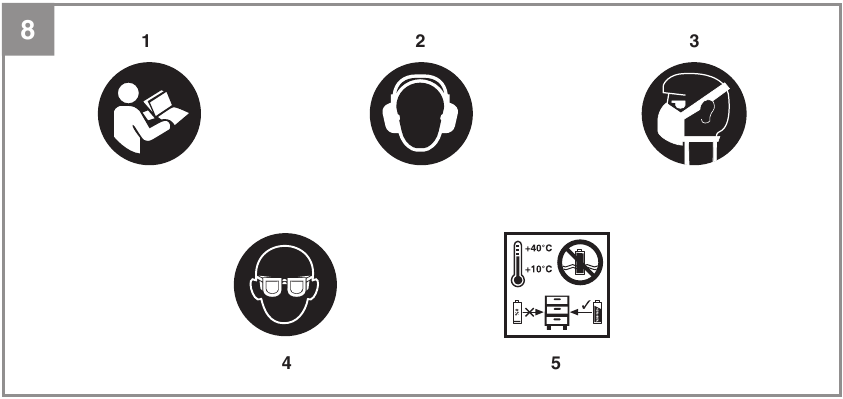

Uitleg van de gebruikte symbolen (zie afb. 8)

1.
   Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
2.
   Draag oorbeschermers. De impact van lawaai kan gehoorbeschadiging veroorzaken.
3.
   Draag een ademhalingsmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!
4.
   Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.
5. Bewaar de batterijen alleen in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C. Plaats alleen volledig opgeladen batterijen in opslag (minstens 40% opgeladen).

Indeling en meegeleverde artikelen

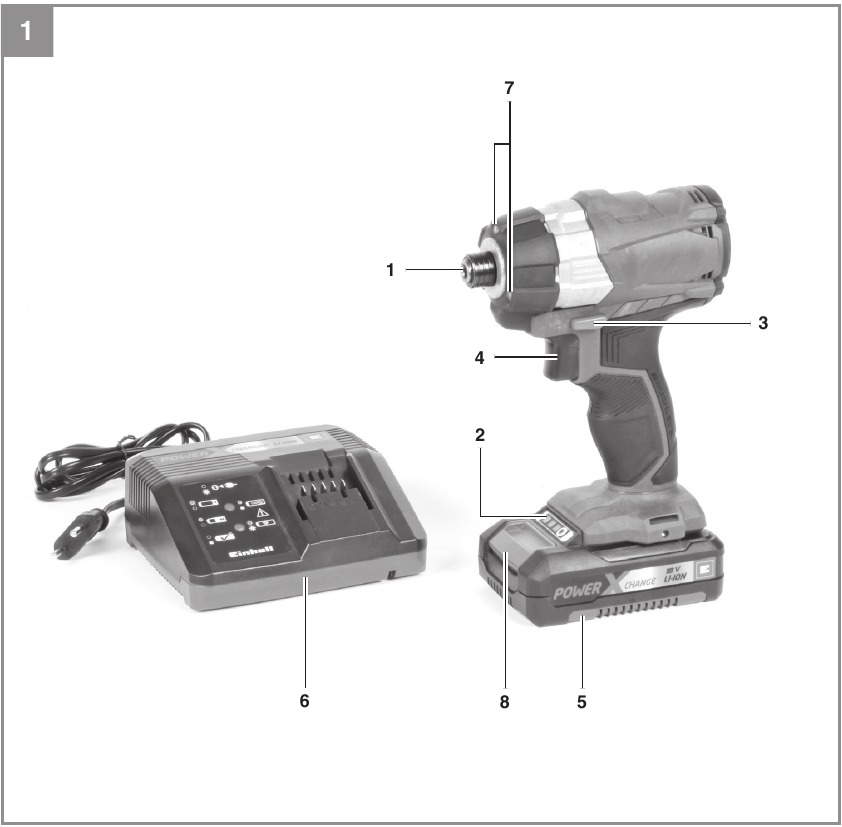

Indeling

(Afb. 1)

1. Bitopname
2. Batterijcapaciteitsindicator
3. Omschakelaar
4. Aan/uit-schakelaar
5. Batterij
6. Oplaadeenheid
7. Ledlamp
8. Pushlock-knop

Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop heeft gedaan en na overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat een gevaar voor inslikken of verstikking!

• Snoerloze hamer-schroevendraaier
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

De snoerloze hamer-schroevendraaier is ontworpen voor het vast- en losdraaien van schroeven.
De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.
Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, ambachtelijke of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Geluid en trillingen
Geluid- en trillingswaarden zijn gemeten in overeenstemming met EN 62841.

Draag oorbeschermers.
De impact van lawaai kan gehoorbeschadiging veroorzaken.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 62841.

Schroeven zonder hamerfunctie
Trillingsemissiewaarde a_h = 0,687 m/s²
K onzekerheid = 1,5 m/s²

De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden zijn gemeten in overeenstemming met een aantal gestandaardiseerde criteria en kunnen worden gebruikt om het ene elektrische gereedschap met het andere te vergelijken.
De vermelde trillingsemissieniveaus en vermelde geluidsemissiewaarden kunnen ook worden gebruikt om een eerste beoordeling van de blootstelling te maken.

De trillings- en geluidsemissieniveaus kunnen variëren van het niveau dat is gespecificeerd tijdens het daadwerkelijke gebruik, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt, met name het type werkstuk waarvoor het wordt gebruikt.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.

Restrisico's
Zelfs als u dit elektrische gereedschap volgens de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen ontstaan in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door hand-armtrillingen als de apparatuur gedurende een langere periode wordt gebruikt of niet correct wordt geleid en onderhouden.

Beperk de bedrijfstijd.
Alle fasen van de bedrijfscyclus moeten worden overwogen (bijvoorbeeld tijden waarin het elektrische gereedschap is uitgeschakeld en tijden waarin het gereedschap is ingeschakeld, maar zonder belasting werkt).

Voordat u de apparatuur start

Lees de volgende informatie zorgvuldig door voordat u de snoerloze schroevendraaier in gebruik neemt:

1. Gebruik alleen schroevendraaierbits die geschikt zijn voor het doel en in onberispelijke staat verkeren.
2. Voordat u begint met het schroeven in muren en metselwerk, controleert u of er geen verborgen elektrische bedrading, gasleidingen en waterleidingen aanwezig zijn.

Werking

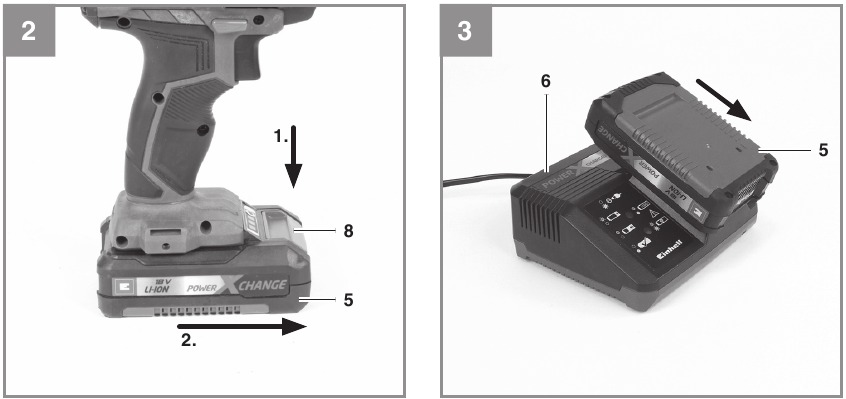

De Li-accu opladen

(Afb. 2-3)

1. Verwijder de accu (5) van de handgreep. Druk hiervoor de vergrendelknop (8) naar beneden.
2. Controleer of de netspanning overeenkomt met de spanning die op het typeplaatje van de oplader staat. Steek de stekker van de oplader (6) in het stopcontact. De groene led begint nu te knipperen.
3. Schuif de accu op de acculader.

In het hoofdstuk "Oplaadindicator" vindt u een tabel met een uitleg van de led-indicator op de oplader.

Als de accu niet wordt opgeladen, controleer dan het volgende:

• spanning van het stopcontact
• of er goed contact is bij de oplaadcontacten van de oplaadeenheid.

Als de accu nog steeds niet wordt opgeladen, stuur dan

• de oplader en oplaadadapter
• en de accu naar ons klantenservicecentrum.

Om ervoor te zorgen dat artikelen goed verpakt en afgeleverd worden wanneer u ze naar ons opstuurt, neem contact op met onze klantenservice of het verkooppunt waar de apparatuur is gekocht.

Wanneer u accu's en accugereedschappen verzendt of weggooit, zorg er dan altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat de accu lang meegaat, moet u ervoor zorgen dat u hem tijdig oplaadt. U moet de accu opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat de accu nooit volledig ontladen. Dit zal een defect veroorzaken.

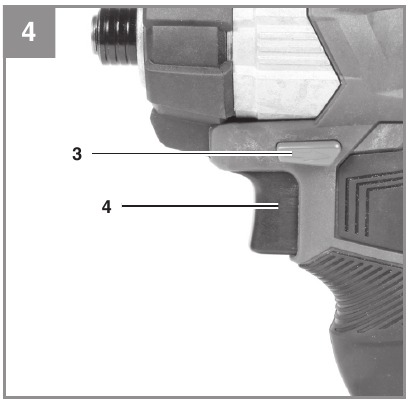

Omschakelaar

(Afb. 4/onderdeel 3)
De schuifschakelaar boven de aan/uit-schakelaar is bedoeld voor het instellen van de draairichting van de accuschroevendraaier en om te voorkomen dat de accuschroevendraaier per ongeluk wordt ingeschakeld. U kunt kiezen tussen draaien met de klok mee en tegen de klok in. Om beschadiging van de versnelling te voorkomen, mag de draairichting alleen worden gewijzigd wanneer de apparatuur stilstaat. Wanneer de schuifschakelaar in de middelste stand staat, is de aan/uit-schakelaar geblokkeerd.

Aan/uit-schakelaar

(Afb. 4 / Onderdeel 4)
Traploze snelheidsregeling is mogelijk met de aan/uit-schakelaar. Hoe verder u de schakelaar indrukt, hoe hoger de snelheid van de accuschroevendraaier.

Inschakelen:
Druk op de aan/uit-schakelaar (4).

Uitschakelen:
Laat de aan/uit-schakelaar (4) los.

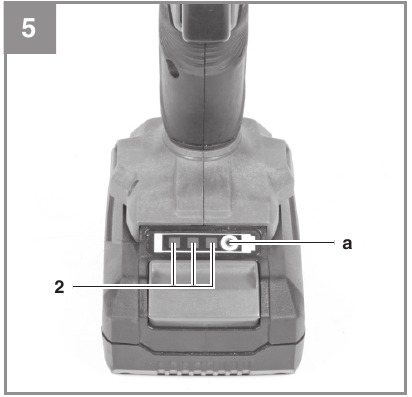

Accucapaciteit indicator

(Afb. 5 – onderdeel 2)
Druk op de schakelaar van de accucapaciteit indicator (a). De accucapaciteit indicator (2) geeft de laadstatus van de accu weer met behulp van 3 leds.

Alle 3 de leds branden:
De accu is volledig opgeladen.

2 of 1 led(s) branden:
De accu heeft nog voldoende resterende lading.

1 led knippert:
De accu is leeg, laad de accu op.

Alle leds knipperen:
De temperatuur van de accu is te laag. Verwijder de accu uit de apparatuur en bewaar deze een dag op kamertemperatuur. Als de storing zich opnieuw voordoet, betekent dit dat de oplaadbare accu volledig is ontladen en defect is. Verwijder de accu uit de apparatuur. Gebruik of laad nooit een defecte accu op.

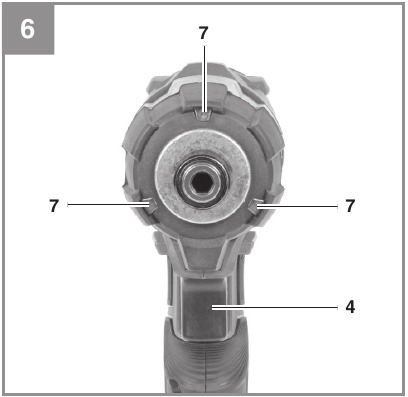

Ledlamp

(Afb. 6/onderdeel 7)
De ledlamp (7) kan worden gebruikt bij slechte lichtomstandigheden om het gebied te verlichten waar u wilt schroeven. De ledlamp (7) gaat automatisch branden zodra u op de aan/uit-schakelaar (4) drukt.

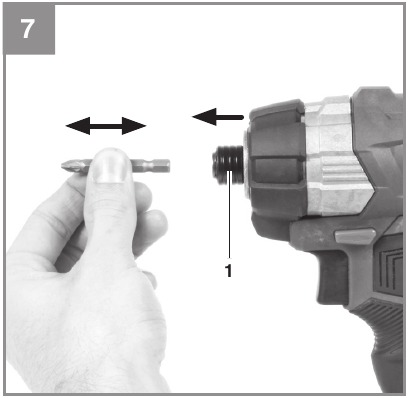

De bit verwisselen

(Afb. 7)

Zet de omschakelaar (3) in de middelste stand wanneer u werkzaamheden (bijv. het verwisselen van het gereedschap, onderhoudswerkzaamheden enz.) aan de accuschroevendraaier uitvoert.

De bit plaatsen:

• Plaats de bit zo ver mogelijk in de bithouder (1) terwijl u tegelijkertijd de huls op de bithouder (1) naar de bit trekt.
• Laat de huls weer los.
• Controleer of de bit goed vastzit.

De bit verwijderen:

• Trek de huls op de bithouder (1) naar de bit, houd deze strak vast en verwijder de bit.

Schroeven

We raden aan om zelfcentrerende schroeven (bijv. schroeven met verzonken kop) te gebruiken die zijn ontworpen voor betrouwbaar werken. Zorg ervoor dat u een bit gebruikt die qua vorm en grootte overeenkomt met de schroef. Stel het koppel, zoals elders in deze bedieningsinstructies beschreven, in op de maat van de schroef.

Reiniging en onderhoud

Verwijder altijd de accu voordat u aanpassingen aan de apparatuur uitvoert.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze schoon met perslucht bij lage druk.
• We raden u aan om het apparaat direct na elk gebruik schoon te maken.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in de apparatuur die extra onderhoud vereisen.

Vervangende onderdelen bestellen

Vermeld de volgende gegevens bij het bestellen van vervangende onderdelen:

• Type machine
• Artikelnummer van de machine
• Identificatienummer van de machine
• Vervangend onderdeelnummer van het benodigde onderdeel

Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Oplaadindicator

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiecertificaat worden genoemd, en waarvan de contactgegevens ook op het garantiecertificaat staan. Deze partners helpen u met alle serviceaanvragen, zoals reparaties, bestellingen van reserve- en slijtageonderdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijkerwijs inbegrepen in de leveringsomvang!

Registreer het probleem in geval van defecten of fouten op internet op www.Einhell-Service.com. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur helemaal niet gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het defect?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)? Beschrijf deze storing.

Garantiecertificaat

Om uw garantieclaim te doen gelden, registreert u de defecte apparatuur op: www.Einhell-Service.com. U moet een aankoopbewijs van het nieuwe apparaat overleggen.

Garantieverstrekker/Service:
Einhell UK Ltd, Unit 10, 1st Floor, Champion's Business Park, Arrowe Brook Road, Upton, Wirral, CH49 0UQ
