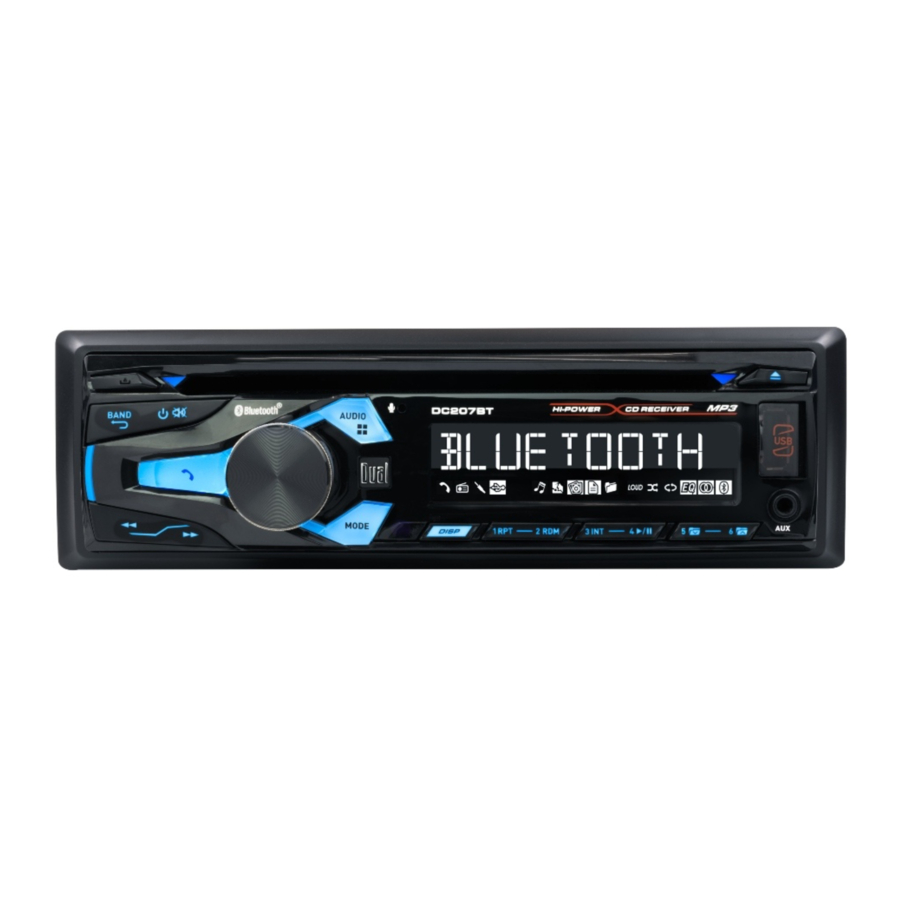

Dual DC207BT - AM/FM/CD-receiver Handleiding
Inhoud
- 1 Voorbereiding
- 2 Bedradingsschema
- 3 Bedieningslocaties
- 4 Afstandsbediening
- 5 Algemene bediening
- 6 Algemene bediening - Instellingenmenu
- 7 AM/FM-tunerbediening
- 8 CD-speler Bediening
- 9 CD-speler Bediening - MP3-bestanden
- 10 USB-bediening
- 11 Bluetooth Bediening
- 12 Probleemoplossing
- 13 Specificaties
- 14 Referenties
- 15 Download handleiding
- 16 In andere talen
Voorbereiding
Lees de volledige handleiding voor de installatie.
Voordat je begint
- Koppel de negatieve accuklem los. Raadpleeg een gekwalificeerde technicus voor instructies.
- Vermijd het installeren van het apparaat op een plaats waar het zou worden blootgesteld aan hoge temperaturen, bijvoorbeeld door direct zonlicht, of waar het zou worden blootgesteld aan stof, vuil of overmatige trillingen.

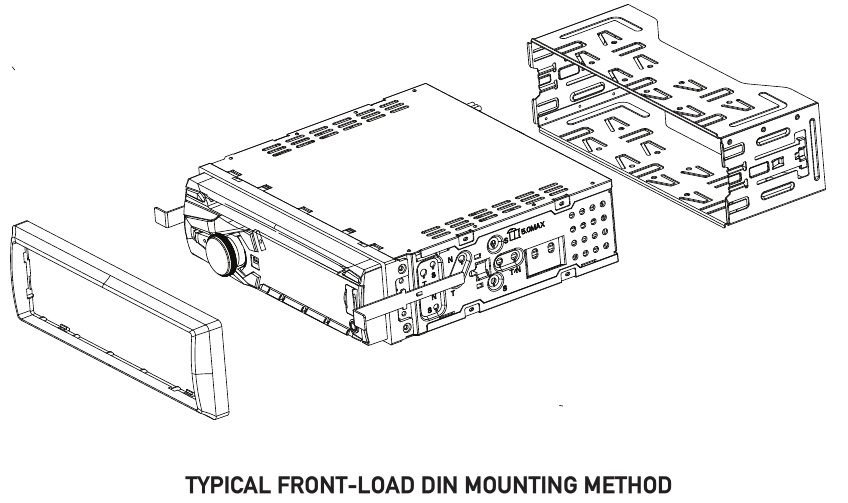

Aan de slag
- Verwijder de sierring van het apparaat.
- Verwijder de 2 transportbouten aan de bovenkant van het apparaat.
- Steek de meegeleverde sleutels in de sleuven zoals afgebeeld en schuif het apparaat uit de montagehuls.
- Installeer de montagehuls in de opening en buig de lipjes om deze vast te zetten.
- Sluit de kabelboom en antenne aan. Raadpleeg een gekwalificeerde technicus als u het niet zeker weet.
- Voor bepaalde voertuigen is mogelijk een installatiekit en/of kabelboomadapter vereist (worden apart verkocht).
- Test of de werking correct is en schuif het apparaat in de montagehuls om het vast te zetten.
- Klik de sierring op zijn plaats.

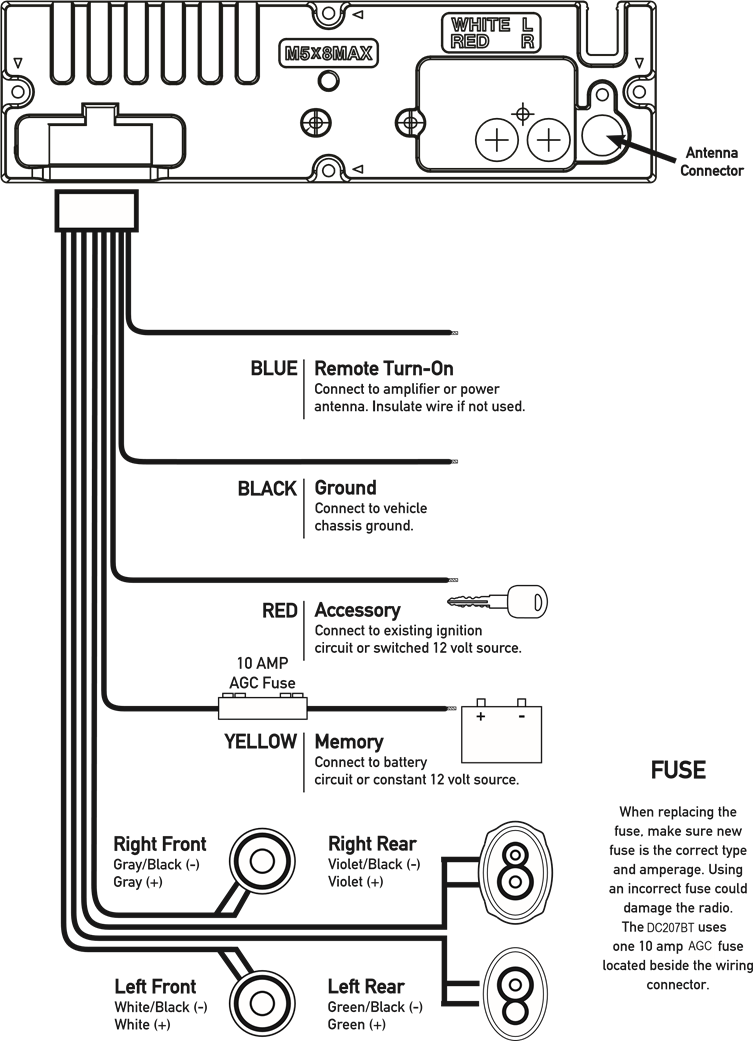

Bedradingsschema

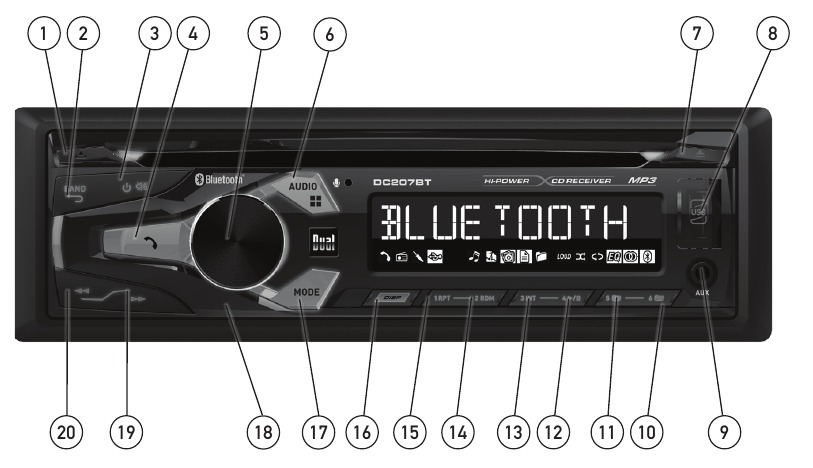

Bedieningslocaties
- Frontplaat ontgrendelen
- Band / Terug
- Aan/uit / Dempen
- Bluetooth Talk
- Volumeknop
- Audio / Menu
- Uitwerpen
- USB-poort
- Aux-ingang
- Preset 6 / Map omhoog
- Preset 5 / Map omlaag
- Preset 4 / Afspelen / Pauze
- Preset 3 / Intro
- Preset 2 / Willekeurig
- Preset 1 / Herhalen
- Weergave
- Modus
- Reset (achter frontplaat)
- Afstemmen / Nummer omhoog
- Afstemmen / Nummer omlaag

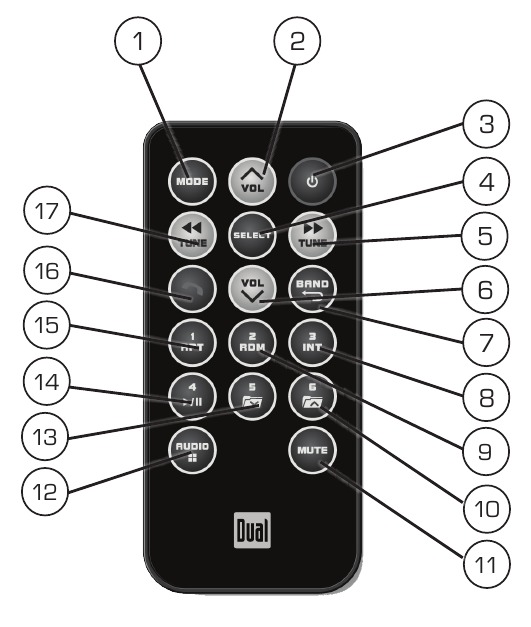

Afstandsbediening
- Modus
- Volume hoger
- Aan/uit
- Selecteren
- Afstemmen / Nummer omhoog
- Volume lager
- Band / Terug
- Preset 3 / Intro
- Preset 2 / Willekeurig
- Preset 6 / Map omhoog
- Dempen
- Audio / Menu
- Preset 5 / Map omlaag
- Preset 4 / Afspelen / Pauze
- Preset 1 / Herhalen
- Bluetooth Talk
- Afstemmen / Nummer omlaag
Algemene bediening
| In-/uitschakelen | Druk op  of een andere knop (behalve EJECT) om het apparaat in te schakelen. Druk op om het apparaat uit te schakelen. |
| Modus | Druk op MODE (modus) om te kiezen tussen AM/FM, CD-speler, Bluetooth, aux en USB. De bedrijfsmodi worden in het display weergegeven. OPMERKING: De CD- en USB-modi worden pas weergegeven als er een CD is geplaatst of een USB-apparaat is aangesloten. |
| Aux-ingang | De DC207BT is voorzien van een 3,5 mm aux-ingang op het voorpaneel van het apparaat voor het aansluiten van een audioapparaat, MP3-speler, enz. Druk op MODE (modus) om de aux-ingangmodus te selecteren. |
| Volume | Pas het volume aan met de volumeknop (00-46). |
| Weergave | Druk op DISP (weergave) om de klok weer te geven. Tijdens het afspelen van MP3/bestanden worden ID3-taginformatie, de verstreken tijd, het nummernummer en de bestands-/mapnamen automatisch op het display weergegeven. |
| Reset | Druk op RESET (reset) bij de eerste installatie of als er een abnormale werking optreedt. |
| De klok instellen | Als het apparaat is ingeschakeld, houd dan DISP (weergave) ingedrukt totdat de klok begint te knipperen, en laat dan los. Draai de volumeknop naar rechts om de uren aan te passen of naar links om de minuten aan te passen. |
| 12/24-uurs klok | De klok geeft de 12-uurs AM/PM-tijd weer in de USA-frequentieafstandmodus (PM 10: 00). In de Europese frequentieafstandmodus geeft de klok de 24-uurs tijd weer (22:00). |
| Instellingenmenu | Houd AUDIO (audio) langer dan 3 seconden ingedrukt om naar het instellingenmenu te gaan. Druk kort op AUDIO (audio) om tussen de menufuncties te kiezen en draai de volumeknop naar links/rechts om de gewenste functie aan te passen of te activeren. |
| Audio | Druk kort op AUDIO (audio) om te kiezen tussen Bass (bas), Treble (hoge tonen), Balance (balans) en Fader (fader).  |
| Bas | Druk op AUDIO (audio) totdat BASS (bas) verschijnt en draai vervolgens de volumeknop naar links/rechts om aan te passen (-6 minimum / +6 maximum). |
| Hoge tonen | Druk op AUDIO (audio) totdat TREBLE (hoge tonen) verschijnt en draai vervolgens de volumeknop naar links/rechts om aan te passen (-6 minimum / +6 maximum). |
| Balans | Druk op AUDIO (audio) totdat BAL (balans) verschijnt en draai vervolgens de volumeknop naar links/rechts om aan te passen (BAL 12L - BAL 12R). BAL EVEN (balans gelijkmatig) staat voor een gelijke balans |
| Fader | Druk op AUDIO (audio) totdat FAD (fader) verschijnt en draai vervolgens de volumeknop naar links/rechts om aan te passen (FAD 12R - FAD 12F). FAD EVEN (fader gelijkmatig) staat voor een gelijke fader |
Algemene bediening - Instellingenmenu
| Menufunctie | Opties | Actie |
| Automatische zender opslaan | AUTO STORE (auto opslaan) | Druk op de volumeknop om 6 sterke zenders in de huidige band te zoeken en op te slaan. (Alleen tunermodus) |
| Lokale/Afstands afstemming | LOCAL OFF (lokaal uit) | Activeert afstandsafstemming (alleen tunermodus). |
| LOCAL ON (lokaal aan) | Activeert lokale afstemming alleen voor sterke zenderontvangst (alleen tunermodus). | |
| Tuner Frequentieafstand | FREQ USA (frequentie VS) | Programmeer het apparaat op de VS-tunerfrequentieafstand. (200 kHz voor FM en 10 kHz voor AM). (Alleen tunermodus) |
| FREQ EURO (frequentie Europa) | Programmeer het apparaat op de Europese tunerfrequentieafstand. (50 kHz voor FM en 9 kHz voor AM). (Alleen tunermodus) | |
| Aux-ingang | AUX ON (aux aan) | Schakelt de 3,5 mm aux-ingang op het voorpaneel in. |
| AUX OFF (aux uit) | Schakelt de 3,5 mm aux-ingang op het voorpaneel uit. | |
| Pieptoon Bevestiging | BEEP OFF (pieptoon uit) | Schakelt de bevestigingspieptoon uit. |
| BEEP ON (pieptoon aan) | Schakelt de bevestigingspieptoon in. | |
| Programmeerbaar inschakelvolume | PRO-VOL # | Programmeer het apparaat om altijd in te schakelen op een specifiek volume (standaard is OFF (uit)). Elk volumeniveau 1-30 kan worden geselecteerd. |
| Inschakelen Bericht | MSG OFF (bericht uit) | Schakelt het inschakelbericht uit. (Voorbeeld: GOEDEMORGEN) |
| MSG ON (bericht aan) | Schakelt het inschakelbericht in om weer te geven. | |
| Scrollen Optie | SCROLL 15 SP (scrollen 15 sec) | Programmeer het apparaat om elke 15 seconden informatie te scrollen (standaard). |
| SCROLL ONCE (eenmaal scrollen) | Programmeer het apparaat om eenmaal te scrollen en vervolgens de eerste 10 tekens op het display weer te geven | |
| SCROLL ON (scrollen aan) | Programmeer het apparaat om continu te scrollen. | |
| SCROLL OFF (scrollen uit) | Programmeer het apparaat om de eerste 10 tekens op het display weer te geven. | |
| Demonstratie Modus | DEMO OFF (demo uit) | Schakelt de demonstratiemodus uit. |
| DEMO ON (demo aan) | Schakelt de demonstratiemodus in. | |
| Bluetooth | BT ON (bt aan) | Schakelt de Bluetooth-functionaliteit in. |
| BT OFF (bt uit) | Schakelt de Bluetooth-functionaliteit uit. | |
| Automatisch antwoord | ANSWER AUTO (automatisch antwoord) | Programmeer het apparaat om elk inkomend telefoongesprek na 2-3 keer overgaan automatisch te beantwoorden. |
| ANSWER MANUAL (handmatig antwoord) | Programmeer het apparaat om te vereisen dat de  knop wordt ingedrukt om inkomende telefoongesprekken te beantwoorden (standaard). |
AM/FM-tunerbediening
| Zoekafstemming | Druk kort op TUNE (afstemmen)  of TUNE (afstemmen) om naar de volgende sterke zender te zoeken. |
| Handmatige afstemband | Houd TUNE (afstemmen) of TUNE (afstemmen) ingedrukt totdat "MANUAL" (handmatig) nn ll verschijnt, druk vervolgens kort op TUNE (afstemmen) of TUNE (afstemmen) om de radiofrequentie stap voor stap omhoog of omlaag te wijzigen. Houd ingedrukt om snel vooruit te gaan. Opmerking: De zoek- en handmatige afstemfuncties zijn omgekeerd als de zoekprioriteit is ingesteld op SEEK 2 (zoeken 2) in het instellingenmenu (raadpleeg zoekprioriteit). Druk op BAND (band) om te kiezen tussen de FM1-, FM2-, FM3-, AM1- en AM2-banden. |
| Zenderpresets opslaan en oproepen | Er kunnen maximaal 18 FM-zenders en 12 AM-zenders worden opgeslagen. Om een zender op te slaan, selecteert u de gewenste band en zender. Houd de gewenste voorkeuzezenderknop (1-6) langer dan 2 seconden ingedrukt. Wanneer de zender is opgeslagen, verschijnt het voorkeuzenummer in het display. De zender kan op elk moment worden opgeroepen door op de bijbehorende voorkeuzetoets te drukken. |
| Zenders automatisch opslaan | Houd AUDIO/MENU (audio/menu) langer dan 3 seconden ingedrukt om automatisch opslaan op het display te vinden. Druk vervolgens op de volumeknop om automatisch 6 sterke zenders in de huidige band op te slaan. |
CD-speler Bediening
| CD plaatsen | Plaats een CD van standaardformaat in de CD-sleuf met het label naar boven. De CD begint automatisch met afspelen. |
| CD uitwerpen | Druk op EJECT om de CD uit te werpen. Het apparaat schakelt over naar de vorige modus. Als de disc niet binnen 10 seconden wordt verwijderd, laadt het apparaat de disc opnieuw. Het apparaat hoeft niet ingeschakeld te zijn om de CD uit te werpen. |
| Track selecteren | Druk op TRACK om naar het begin van de volgende track te gaan. Druk op TRACK om terug te keren naar het begin van de huidige track. Door nogmaals op TRACK te drukken, gaat u naar het begin van de vorige track. |
| Snel vooruit/achteruit | Houd TRACK of TRACK op de afstandsbediening ingedrukt om een track snel vooruit of achteruit te spoelen. |
| Pauze | Druk op  om het afspelen van de CD tijdelijk te stoppen.Druk nogmaals op om het afspelen te hervatten. |
| Intro | Druk op INT om het Intro-menu te openen en draai vervolgens aan de volumeknop om een van de volgende opties te selecteren:
|
| Herhalen | Druk op RPT om het Herhaal-menu te openen en draai vervolgens aan de volumeknop om een van de volgende opties te selecteren:
|
| Willekeurig | Druk op RDM om het Willekeurig-menu te openen en draai vervolgens aan de volumeknop om een van de volgende opties te selecteren:
|
| CD-R/CD-RW Compatibiliteit | Sommige CD-R's en CD-RW's zijn mogelijk niet compatibel met dit apparaat, afhankelijk van het mediatype en de opnamemethode. Daarnaast zijn de volgende CD's mogelijk niet compatibel met dit apparaat: CD's die gedurende langere tijd zijn blootgesteld aan extreme temperaturen of direct zonlicht, CD's die zijn opgenomen waarbij een opnamesessie is mislukt of een heropname is geprobeerd en/of gecodeerde of kopieerbeveiligde CD's die niet voldoen aan de audio CD-DA red book opnamestandaard. |
CD-speler Bediening - MP3-bestanden
| Een MP3-CD afspelen | Wanneer een MP3-gecodeerde disc voor het eerst wordt geplaatst, verschijnt "DISC READ" (disc lezen) op het display. Afhankelijk van het aantal bestanden en mappen kan dit enkele seconden duren. |
| Informatie weergeven | Druk op DISP om te kiezen tussen songtitel, artiest, bestandsnaam, mapnaam, tracknummer en klok/verstreken tijd. "NO ARTIST" (geen artiest) of "NO TITLE" (geen titel) wordt weergegeven als het MP3-bestand geen ID3-taginformatie bevat. "ROOT" (root) wordt weergegeven als de mapnaam van een rootmap niet is gelabeld. |
| Titelpictogram | Dit pictogram licht op wanneer de songtitel wordt weergegeven. |
| Artiestpictogram | Dit pictogram licht op wanneer de artiestennaam wordt weergegeven. |
| Mappictogram | Dit pictogram licht op wanneer de mapnaam wordt weergegeven. |
| Bestandspictogram | Dit pictogram licht op wanneer de bestandsnaam wordt weergegeven. |
| Karakterondersteuning | Maximale karakterweergave-informatie
Bij het verwijzen naar MP3-weergave zijn de volgende termen synoniem:
|
| Media compatibiliteit | De volgende soorten discs/bestanden zijn compatibel:
|
| Afspeelvolgorde | De MP3-afspeelvolgorde is gebaseerd op de opgenomen volgorde van bestanden en begint in de rootmap van de disc. Lege mappen of mappen die geen MP3-bestanden bevatten, worden overgeslagen. Dit apparaat speelt mogelijk geen bestanden af in de volgorde waarin ze zijn opgenomen. Raadpleeg de gebruikershandleiding van uw opnamesoftware voor meer informatie. |
| Compatibele opnameformaten |
|
| Aanvullende MP3-informatie | Een interne buffer biedt ESP (Electronic Skip Protection) om het overslaan van nummers vrijwel te elimineren. Bij het afspelen van een disc die is opgenomen met reguliere audiobestanden (CD-DA of .WAV) en MP3-bestanden, speelt het apparaat alleen de MP3-bestanden af. Alleen MP3-bestanden met de bestandsnaamextensie (.mp3) kunnen worden afgespeeld. Probeer geen discs af te spelen die niet-MP3-bestanden met de MP3-extensie bevatten. |
| Sampling Frequentie MP3 | 8kHz ~ 48kHz |
| Transfer Bitrates MP3 | 32kbps ~ 320kbps constant Variabele bitrates Opmerking: Sommige bestanden worden mogelijk niet correct afgespeeld of weergegeven, afhankelijk van de sampling rates en bitrates. |
| MP3 Tag Weergave | ID3 tags Versie 1.0 tot 2.4. Dit model geeft geen ID3 Versie 2.4 of hogere tags weer. |
| Aanbevolen instellingen | Voor de beste resultaten gebruikt u de volgende instellingen bij het branden van een MP3-disc: 128kbps of hogere constante bitrate 44.1kHz of hogere samplingfrequentie |
USB-bediening
| Een USB-apparaat aansluiten (apart verkrijgbaar) | Om MP3-bestanden af te spelen vanaf de meeste USB-massaopslagapparaten, lijnt u de USB-connector uit en steekt u het USB-apparaat in de USB-poort van het apparaat. |
| Muziek afspelen | Wanneer een USB-apparaat voor het eerst wordt aangesloten, verschijnt "USB READ" (USB lezen) op het display en begint het afspelen onmiddellijk. Afhankelijk van het aantal bestanden en mappen, kan het enkele seconden duren voordat het apparaat begint met afspelen. Als er geen geldige MP3-bestanden worden gedetecteerd, wordt "NO FILE" (geen bestand) weergegeven en wordt de laatste modus hervat. |
| Track selecteren | Druk op TRACK  om naar het begin van de volgende nn track te gaan. Druk op TRACK  om terug te keren naar het begin van de nn huidige track. Door nogmaals op TRACK te drukken, gaat u naar het begin van de vorige track. |
| Snel vooruit en achteruit | Houd TRACK of TRACK op de afstandsbediening ingedrukt om een track snel vooruit of achteruit te spoelen. |
| Pauze | Druk op  om het afspelen van USB tijdelijk te stoppen.Druk nogmaals op om het afspelen te hervatten. |
| Bestanden zoeken |
|
| Informatie weergeven | Wanneer een bestand wordt geopend, worden de klok en de verstreken tijd weergegeven. Druk kort op DISP (weergave) om te kiezen tussen de titel van het nummer, de artiest, de bestandsnaam, de mapnaam, het tracknummer en de klok/verstreken tijd. "NO TITLE" (geen titel) wordt weergegeven als er geen titelgegevens beschikbaar zijn. "NO ARTIST" (geen artiest) wordt weergegeven als er geen informatie over de artiest beschikbaar is. |
| Pictogram nummer titel | Dit pictogram licht op wanneer de titel van het nummer wordt weergegeven. |
| Artiestpictogram | Dit pictogram licht op wanneer de naam van de artiest wordt weergegeven. |
| Mappictogram | Dit pictogram licht op wanneer de mapnaam wordt weergegeven. |
| Bestandspictogram | Dit pictogram licht op wanneer de bestandsnaam wordt weergegeven. |
| Maptoegang | Druk op  om de vorige map te selecteren.Druk op  om de volgende map te selecteren.Opmerking: Maptoegang is alleen beschikbaar op apparaten met meer dan één map. |
| Herhalen | Druk op RPT (herhalen) om het Repeat-menu (herhalen) te openen en draai vervolgens aan de volumeknop om een van de volgende opties te selecteren:
|
| Willekeurig | Druk op RDM (willekeurig) om het Random-menu (willekeurig) te openen en draai vervolgens aan de volumeknop om een van de volgende opties te selecteren:
|
| Intro | Druk op INT (intro) om het Intro-menu (intro) te openen en draai vervolgens aan de volumeknop om een van de volgende opties te selecteren:
|
| Karakterondersteuning | Maximale weergave van karakterinformatie
|
| Mediacompatibiliteit | De volgende bestandstypen zijn compatibel:
|
| Afspeelvolgorde | De MP3-afspeelvolgorde is gebaseerd op de volgorde waarin de bestanden naar het USB-apparaat worden gekopieerd en begint in de hoofdmap. Lege mappen of mappen die geen MP3-bestanden bevatten, worden overgeslagen. Afhankelijk van uw software kan de afspeelvolgorde variëren. |
| Afspeelcapaciteit |
Opmerking: Apparaten die het maximale aantal bestanden of mappen overschrijden, werken mogelijk niet correct. |
| USB-apparaatcompatibiliteit | Vanwege de verschillen tussen USB-apparaten zijn sommige apparaten mogelijk niet compatibel. USB-apparaten moeten 'massaopslagklasse' zijn en geformatteerd zijn naar het FAT- of FAT32-bestandssysteem om compatibiliteit te garanderen. |
| Extra MP3-informatie | Alleen MP3-bestanden met de bestandsnaamextensie (.mp3) kunnen worden afgespeeld. Probeer geen niet-MP3-bestanden met de MP3-extensie af te spelen. |
| Samplingfrequentie MP3 | 8 kHz ~ 48 kHz |
| Overdrachtsbitsnelheid MP3 | 32 kbps ~ 320 kbps constante variabele bitsnelheden Opmerking: Sommige bestanden worden mogelijk niet correct afgespeeld of weergegeven, afhankelijk van de samplingfrequenties en bitsnelheden. |
| MP3-tagweergave | ID3-tags versie 1.0 tot 2.4 Opmerking: Als er een ongeldige ID3-tagversie wordt gedetecteerd, scrolt "NO SUPPORT" (geen ondersteuning) op het display. |
Bluetooth ® Bediening
| Een nieuw apparaat koppelen | Voordat u een Bluetooth-apparaat kunt gebruiken, moet het worden gekoppeld en verbonden. Zorg ervoor dat Bluetooth is geactiveerd op uw apparaat voordat u met het koppelingsproces begint. De unit zendt voortdurend het koppelingssignaal uit wanneer er geen apparaten zijn aangesloten. Voltooi de koppelingsprocedure vanaf uw Bluetooth-apparaat. Raadpleeg de handleiding van uw apparaat voor meer informatie. De apparaatnaam is "DUAL BT" De Bluetooth-wachtwoordcode "1234" Opmerking: de unit kan zich in elke bedrijfsmodus bevinden wanneer het koppelen wordt uitgevoerd. |
| Extra apparaten koppelen | Als er momenteel een apparaat is aangesloten, houdt u  ingedrukt om het huidige apparaat los te koppelen voordat een nieuw apparaat kan worden gekoppeld. Start vervolgens de koppelingsprocedure vanaf het nieuwe Bluetooth-apparaat. |
| Een gekoppeld apparaat verbinden | De meeste Bluetooth-apparaten ondersteunen de functie voor automatisch verbinden en maken automatisch verbinding als het apparaat zich binnen bereik bevindt wanneer de unit wordt ingeschakeld. Als uw apparaat eerder is gekoppeld maar geen verbinding maakt, gebruikt u de onderstaande instructies.
|
| Een apparaat loskoppelen | Houd 3 seconden ingedrukt om een verbonden apparaat los te koppelen. Het apparaat blijft gekoppeld en verschijnt in het menu SEARCH, maar is niet verbonden. Opmerking: het plaatsen van een telefoongesprek vanaf uw mobiele telefoon start ook de Bluetooth-functie. |
| Lijst met recente oproepen | Druk op SELECT (selecteren) in de Bluetooth-modus om recente oproepen te bekijken die zijn gebeld, ontvangen of gemist terwijl u bent verbonden met de head-unit. Draai aan de volumeknop om door de recente telefoonnummers te bladeren. Druk op SELECT (selecteren) of  om te bellen |
| Het laatste nummer opnieuw bellen | Om het laatste telefoonnummer opnieuw te bellen, drukt u vanuit de Bluetooth-modus op . Druk nogmaals op of SELECT (selecteren) om het telefoonnummer opnieuw te bellen. |
| Een telefoongesprek ontvangen | Inkomende telefoongesprekken verschijnen automatisch op het display en er is een beltoon te horen. Opmerking: het volume van de beltoon is afhankelijk van het volumeniveau van de unit. De inkomende beltoon is mogelijk niet te horen als het volume op een laag niveau is ingesteld of als de mute-functie is geactiveerd.
|
| Een telefoongesprek beëindigen | Druk tijdens een actief telefoongesprek op om een telefoongesprek te beëindigen. Als het telefoongesprek is ontvangen tijdens het luisteren naar muziek in een andere modus, hervat de unit de vorige modus. |
| Audio streamen | De unit ondersteunt draadloze audiostreaming via A2DP (advanced audio distribution profile) vanaf uw mobiele Bluetooth-apparaat rechtstreeks naar uw head-unit. De volgende functies kunnen worden gebruikt om de muziek te bedienen:
|
om naar het volgende beschikbare audionummer te gaan.
om naar het vorige audionummer te gaan.
om te schakelen tussen afspelen en pauzeren tijdens Audiostreaming bedienen
De unit ondersteunt draadloze audiostreaming via A2DP (advanced audio distribution profile) vanaf uw mobiele Bluetooth-apparaat rechtstreeks naar uw head-unit. U kunt uw muziek ook bedienen vanaf het voorpaneel van de head-unit met behulp van AVRCP (audio video remote control profile).
Opmerkingen:
- Om muziek naar uw head-unit te streamen, moet uw mobiele apparaat de A2DP- en AVRCP Bluetooth-profielen ondersteunen. Raadpleeg de handleiding van uw mobiele apparaat voor meer informatie.
- Audiostreaming moet zijn ingeschakeld vanaf uw mobiele apparaat. Deze optie varieert afhankelijk van het apparaat. Sommige apparaten bieden de mogelijkheid om audiostreaming uit te schakelen.
Na het koppelen, verbinden en inschakelen van audiostreaming vanaf een compatibel mobiel apparaat, begint u met het afspelen van muziek met behulp van de muziekspeler op uw mobiele apparaat. Zodra de muziek wordt afgespeeld, kunnen de volgende functies worden gebruikt om de muziek te bedienen:
- De
![]()
knop gaat naar het volgende beschikbare audionummer. - De
![]()
knop gaat naar het vorige audionummer. - De
![]()
knop schakelt tussen afspelen en pauzeren tijdens het afspelen.
knop gaat naar het volgende beschikbare audionummer.
knop gaat naar het vorige audionummer.
knop schakelt tussen afspelen en pauzeren tijdens het afspelen.Opmerking: sommige Bluetooth-apparaten ondersteunen deze opdrachten mogelijk niet volledig.
Probleemoplossing
| Probleem | Oorzaak | Actie |
Unit schakelt niet in (geen stroom) | Gele draad niet aangesloten of onjuiste spanning Rode draad niet aangesloten of onjuiste spanning | Controleer de aansluitingen op de juiste spanning (11~16VDC) |
| Zwarte draad niet aangesloten | Controleer de aardverbinding | |
| Zekering doorgebrand | Vervang de zekering | |
Unit heeft stroom (maar geen geluid) | Luidsprekerdraden niet aangesloten | Controleer de aansluitingen op de luidsprekers |
| Een of meer luidsprekerdraden raken elkaar of raken de aarde van het chassis | Isoleer alle kale luidsprekerdraden van elkaar en de aarde van het chassis | |
Unit blaast zekeringen op | Gele of rode draad raakt de aarde van het chassis | Controleer op beknelde draad |
| Luidsprekerdraden raken de aarde van het chassis | Controleer op beknelde draad | |
| Onjuiste zekeringwaarde | Gebruik een zekering met de juiste waarde | |
Excessief overslaan | Unit is niet correct gemonteerd of de achterband zit niet vast | Controleer de montagehuls en de steun van de achterband |
| Fysiek defect in media (cd, cd-r of cd-rw) | Controleer de media op krassen | |
ERR FILE verschijnt op het display | Fout bij het lezen van de schijf | Druk op eject of RESET (resetten) |
| Focusfout of schijf zit ondersteboven | Druk op eject of RESET (resetten) | |
NO FILE verschijnt op het display | Er zijn geen afspeelbare MP3-bestanden gevonden op het apparaat | Controleer het apparaat op geldige MP3-bestanden |
Unit accepteert geen schijf | CD-mechanisme positie niet goed uitgelijnd | Druk op EJECT (uitwerpen) om de positie van het CD-mechanisme te resetten |
| CD-transport schroeven zitten nog op hun plaats | Verwijder de 2 transportschroeven die zich bovenop de unit bevinden | |
NO SUPPORT verschijnt op het display | Er is een ongeldige ID3-tagversie aanwezig | Versie 1.0 tot 2.0 ID3-tags worden ondersteund. |
Specificaties
| CD-speler | Frequentiebereik: 20Hz-20kHz Kanaalscheiding @ 1kHz: >60dB D/A-converter: 1 Bit |
| FM-tuner | Afstembereik: 87,5MHz-107,9MHz Bruikbare gevoeligheid: 8,5dBf 50dB dempingsgevoeligheid: 10dBf Stereoscheiding @ 1kHz: >30dB Frequentiebereik: 30Hz-13kHz |
| AM-tuner | Afstembereik: 530kHz-1710kHz Bruikbare gevoeligheid: <42dBu Frequentiebereik: 30Hz-2,2kHz |
| Algemeen | USB-opladen: 1A Luidsprekeruitgangsimpedantie: 4~8 ohm Lijnuitgangsspanning: 1,2 Volt RMS Afmetingen: 7" x 7" x 2" (178 x 178 x 50 mm) |
Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.
CEA-2006 Power Standard Specifications (referentie: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Vermogen: 16 Watt RMS x 4 kanalen bij 4 ohm en < 1% THD+N
Signaal-ruisverhouding: 80dBA (referentie: 1 watt in 4 ohm)
Gratis: 1-866-382-5476
9.00-17.00 uur EST, maandag-vrijdag
www.dualav.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Dual DC207BT - AM/FM/CD-receiver Handleiding
