Dual SBX100 - Subwooferhandleiding
Installatie

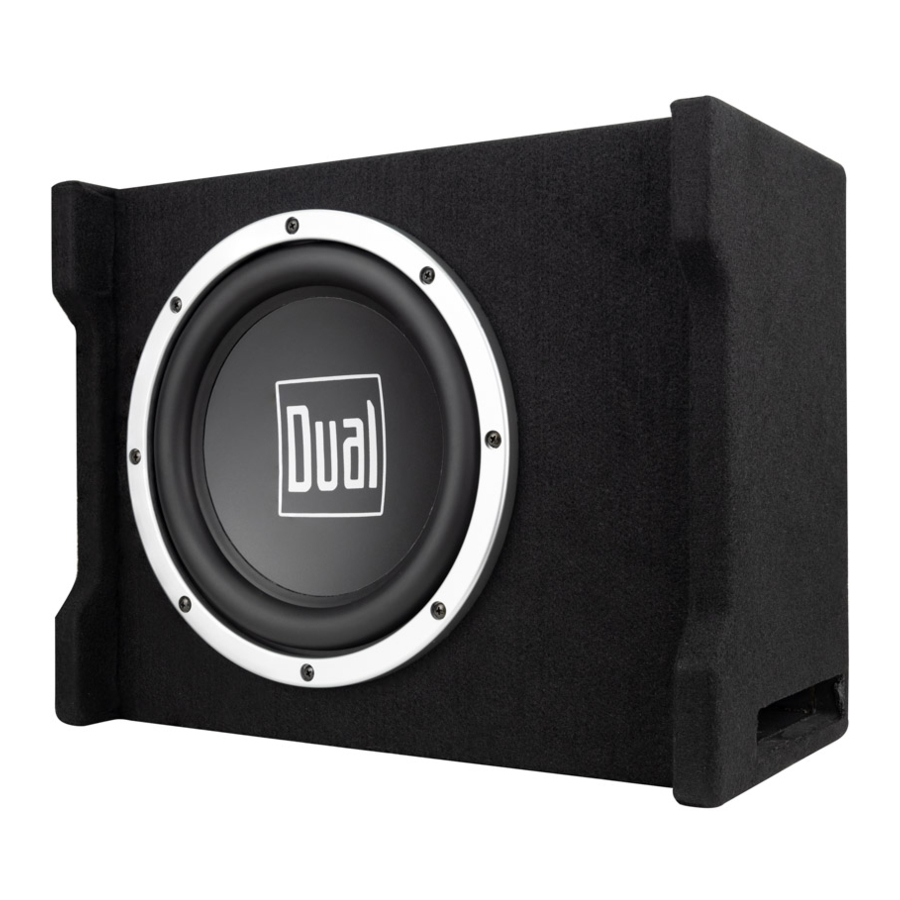

Bedankt voor de aankoop van de SBX100 10" Subwoofer in Vented Enclosure. Hoewel Dual heeft geprobeerd ervoor te zorgen dat alle informatie in deze handleiding correct is, dient u er rekening mee te houden dat elk onderdeel ervan zonder kennisgeving kan worden gewijzigd.
De volgende instructies dienen uitsluitend als algemene richtlijn te worden gebruikt. Als u niet zeker bent over het uitvoeren van een van de onderstaande procedures , raadpleeg dan een professioneel auto-audio installatiecentrum .
Volg voor de installatie de volgende richtlijnen:
- Zorg ervoor dat u de instructies zorgvuldig leest en begrijpt voordat u probeert dit product te installeren.
- Voor de veiligheid dient u de negatieve pool van de accu los te koppelen voordat u begint met de installatie van uw versterker.
- Gebruik de hoogste kwaliteit draad en connectoren voor een betrouwbare installatie en om signaal- of vermogensverlies te minimaliseren.
- Wees voorzichtig als u boort of snijdt! Pas op dat u niet in de benzinetanks, brandstofleidingen, rem- of hydraulische leidingen, vacuümleidingen of elektrische bedrading snijdt of boort wanneer u aan een voertuig werkt.
- Leg nooit draden onder uw voertuig door. Het leggen van draden in het voertuig biedt de beste bescherming tegen uitlaathitte en milieu-invloeden.
- Vermijd het leggen van draden over, in de buurt van of door scherpe oppervlakken. Gebruik rubberen doorvoertules om draden te beschermen die door metaal lopen.
- Vermijd het leggen van draden van de versterker in de buurt van bronnen van hoge stroomsterkte.

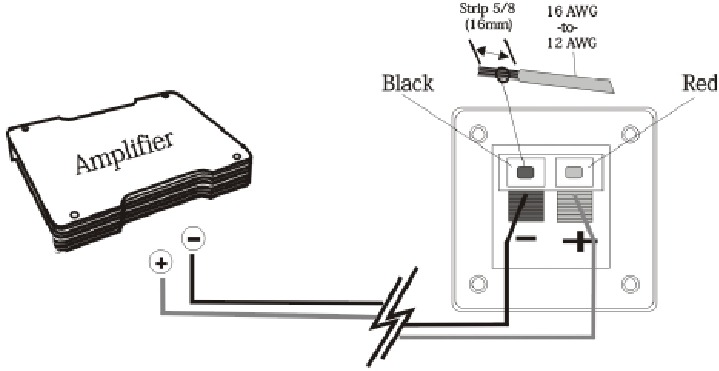

Aansluitschema
Strip 1,5 cm van het uiteinde van de draden en sluit de SBX100 aan op een versterker zoals weergegeven in het aansluitschema hieronder.

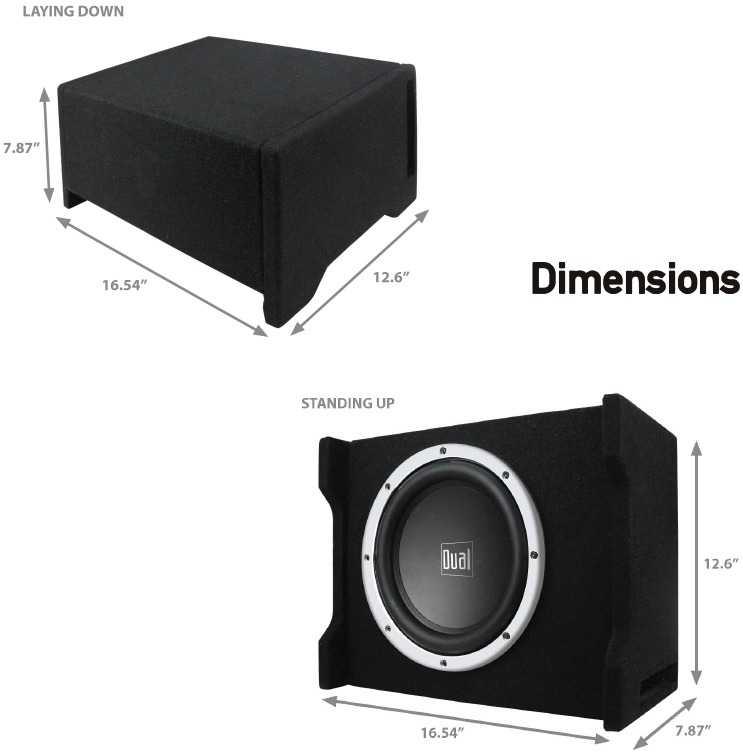

Installatieschema
De onderstaande schema's kunnen worden gebruikt met de onderstaande afmetingen om metingen te geven voor het monteren van de behuizing.
Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.
Specificaties
Gevoeligheid: 88dB
Frequentiebereik: 25Hz-500Hz
Nominale impedantie: 4 Ohm
RMS-vermogen: 175 Watt
Piekvermogen: 500 Watt
Dual Electronics Corporation gratis nummer:
1-866-382-5476
Maandag-vrijdag, 9:00 uur tot 17:00 uur EST)
www.dualav.com
