NewAir NIM045SS00 - Handleiding ijsmachine

SPECIFICATIES

REGISTREER UW PRODUCT ONLINE

Registreer uw Newair product vandaag nog online!
Profiteer van alle voordelen die productregistratie te bieden heeft:

• Service en ondersteuning
  Snellere en nauwkeurigere diagnose van problemen en servicevragen
• Terugroepmeldingen
  Blijf op de hoogte van veiligheid, systeemupdates en terugroepmeldingen
• Speciale aanbiedingen
  Meld u aan voor Newair aanbiedingen en acties

Het online registreren van uw productinformatie is veilig en duurt minder dan 2 minuten: newair.com/register

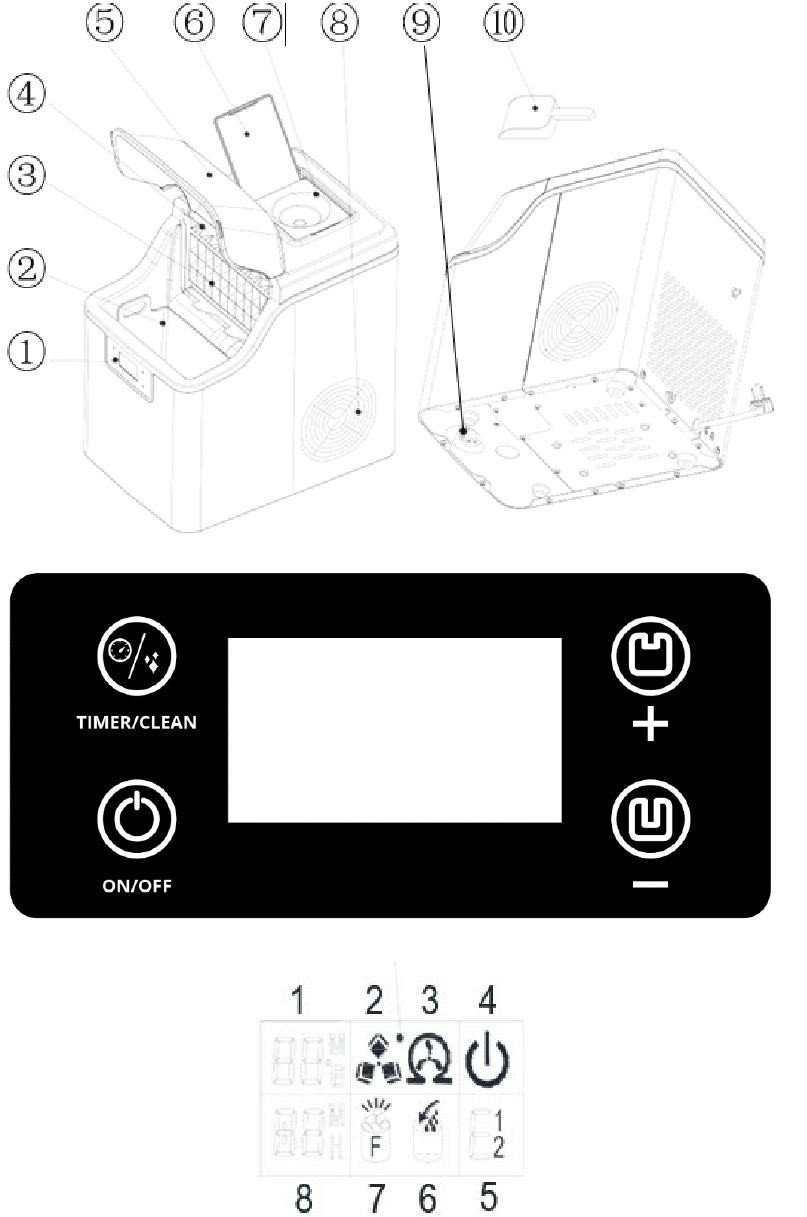

ONDERDELENLIJST

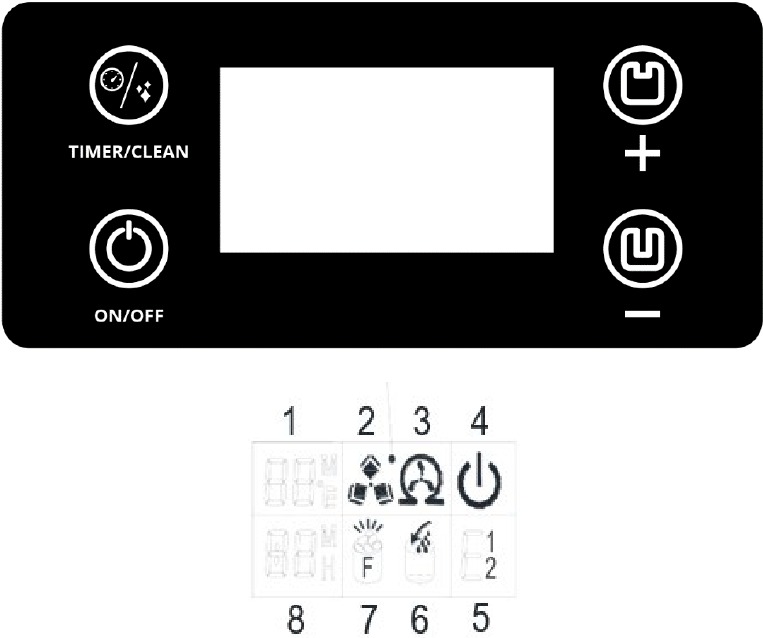

1. Bedieningspaneel:
   1. Timer/Clean button (Timer/reinigingsknop)
      1. Om het timerprogramma te openen, drukt u één keer kort op de knop.
      2. Om het reinigingsprogramma te openen, houdt u deze knop langer dan 5 seconden ingedrukt
   2. ON/OFF button (Aan/uit-knop)
      1. Druk op deze knop om het apparaat in te schakelen.
      2. Wanneer het apparaat ijsblokjes maakt, houdt u deze knop langer dan 5 seconden ingedrukt, het apparaat schakelt gedwongen over naar het ijsoogstproces.
   3. LCD Display window (LCD-scherm)
      1. Het display toont de omgevingstemperatuur en het afteltijdsymbool voor het maken van ijs
         1. Wanneer het display <M> toont, is dit het aftellen voor het maken van ijs
         2. Wanneer het display <℉> toont, is dit de omgevingstemperatuur.
      2. Ice cube symbol (IJsblokjessymbool)
         1. Wanneer het symbool draait, maakt het apparaat ijsblokjes.
         2. Wanneer het symbool knippert, oogst het apparaat ijs.
      3. Automatisch zelfreinigend symboolweergave.
      4. AAN/UIT-symbool.
      5. Foutcode E1 - Omgevingstemperatuursensor defect. E2 - watertemperatuursensor defect
         1. E- Betekent afwijking bij het maken van ijs of het koelmiddel is gelekt
      6. Waarschuwingssymbool voor water toevoegen.
      7. Waarschuwingssymbool voor ijs vol.
      8. Tijdinstellingsweergave. Wanneer <H> wordt weergegeven, staat de timer aan/uit, wanneer <M> wordt weergegeven, wordt de ijsbereidingstijd ingesteld.
   4. IJs maken en timer verminderen.
   5. IJs maken en timer verhogen.
2. IJs mand
3. Verdamper
4. Waterafscheidingspijp
5. Bovenklep van de unit
6. Afdekking voor het waterreservoir
7. Steun voor waterfles (optioneel, speciaal voor de unit die wordt geleverd met flessenwater)
8. Hete luchtuitlaat
9. Wateraftapdop: Voor het aftappen van het water uit het apparaat
10. IJsschep

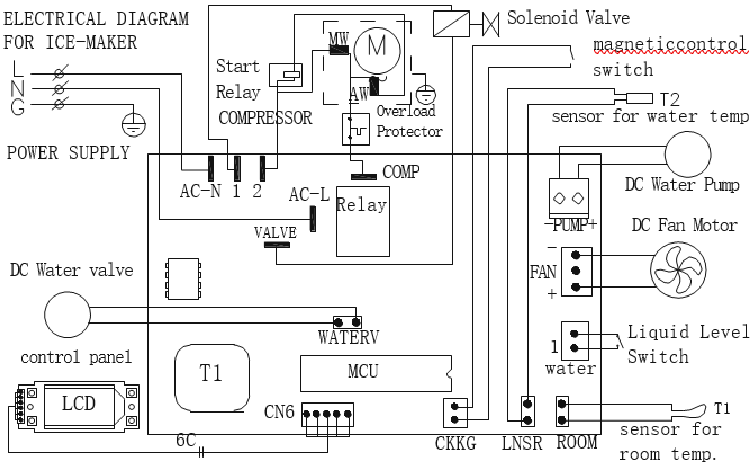

ELEKTRISCH SCHEMA

GEBRUIKSAANWIJZING

UW IJSMACHINE UITPAKKEN

1. Verwijder de buiten- en binnenverpakking. Controleer of de ijsmand en de ijsschep zijn meegeleverd. Als er onderdelen ontbreken, neem dan contact op met onze klantenservice.
2. Reinig de binnenkant met lauw water en een zachte doek. Haal de ijsmand eruit en maak deze schoon
3. Zoek een plek voor uw ijsmachine die beschermd is tegen direct zonlicht en andere warmtebronnen (bijv.: fornuis, kachel, radiator). Plaats de ijsmachine op een vlakke ondergrond. Zorg ervoor dat er minstens 15 cm ruimte is tussen de achterkant en de zijkanten van uw ijsmachine en de muur.
4. Wacht een uur voordat u de ijsmachine aansluit, zodat de koelvloeistof zich kan zetten.
5. Het apparaat moet zo worden geplaatst dat de stekker toegankelijk is.

Alleen vullen met drinkwater.

UW IJSMACHINE AANSLUITEN

Onjuist gebruik van de geaarde stekker kan leiden tot het risico van een elektrische schok. Als het netsnoer beschadigd is, neem dan contact op met onze klantenservice.

1. Dit apparaat moet voor uw veiligheid correct worden geaard. Het netsnoer van dit apparaat is uitgerust met een driepolige stekker die past op standaard driepolige stopcontacten om de kans op een elektrische schok te minimaliseren.
2. Steek uw apparaat in een exclusief, correct geïnstalleerd, geaard stopcontact. Knip of verwijder in geen geval de derde (aarde) pen van het netsnoer. Alle vragen over stroom en/of aarding moeten worden gericht aan een gecertificeerde elektricien.
3. Dit apparaat vereist een standaard 110-120 volt, 60 Hz stopcontact met driepolige aarde.

UW IJSMACHINE GEBRUIKEN

Bedieningspaneel en display

1. Verwijder de afdekking van het waterreservoir en giet er drinkwater in. Zorg ervoor dat het waterniveau onder het max. niveau blijft met de aanduiding FULL in de volgende afbeelding.


   Giet het water niet in de interne watertank die zich onder de ijsmand bevindt. Deze tank is niet groot genoeg en zal de ijsbereiding beïnvloeden.
2. Het apparaat inschakelen: Steek de stekker in het stopcontact, het symbool voor elektrische stroom < > begint te knipperen en de huidige omgevingstemperatuur wordt linksboven in het display weergegeven, bijvoorbeeld betekent de letter "80F" 80 Fahrenheit omgevingstemperatuur. Druk nogmaals op de button (knop) om het apparaat te starten, eerst stroomt het water in de watertank tot het standaard waterniveau, daarna start de compressor om ijsblokjes te maken, tegelijkertijd verandert het stroomsymbool < > naar een constante weergave en het ijsblokjessymbool <>zal roteren, de weergave van de omgevingstemperatuur zal verdwijnen. Na enkele minuten ijsbereiding wordt het knipperende cijfer weergegeven in het weergavegebied van de omgevingstemperatuur, bijvoorbeeld betekent het knipperende cijfer "10M" dat het 10 minuten duurt om dit keer het ijsbereidingsproces te voltooien.
3. Wanneer de ijsmachine oogst, knippert het symbool < >, stroomt het water via de magneetklep van het bovenste waterreservoir naar de onderste watertank, het symbool < > brandt, wanneer het water in de onderste watertank vol is, is het symbool < > uit, dan start de volgende ijsbereidingscyclus opnieuw. Als er geen water in het waterreservoir zit, blijft het symbool < > branden. Schakel het apparaat uit en vul het water weer bij, start het apparaat vervolgens opnieuw op om ijsblokjes te maken. Of vul direct water bij en wacht 20 minuten, het apparaat start opnieuw.
   Opmerking: De ijsbereidingscyclus duurt ongeveer 13 tot 25 minuten, afhankelijk van de omgevingstemperatuur. En voor de eerste keer zal de ijsbereiding, afhankelijk van de initiële watertemperatuur, iets langer duren. In de extreem hete kamertemperatuur kan de ijsbereidingstijd sterk variëren, maar deze zal niet langer duren dan 35 minuten.
   Als je denkt dat het ijsblokje niet dik genoeg is, druk dan tijdens het ijs maken op de <+>en<->om de doorlooptijd voor het ijs maken in te stellen. Druk één keer en de ijsbereidingscyclus wordt met één minuut verlengd of verkort, maximaal 6 minuten. Dit kan alleen vanaf de nieuwe cyclus.
4. Wanneer het Ice Full symbol (IJs vol symbool) < >brandt, stopt het apparaat, haal de ijsblokjes eruit, het apparaat begint weer te werken.
   Als u langer dan 5 seconden op de button (knop) drukt, wanneer de ijsmachine werkt, begint het apparaat te oogsten. Druk op de button (knop) om het apparaat uit te schakelen.
5. Timer setting (Timerinstelling). Wanneer het apparaat werkt, schakelt de timerinstelling het apparaat uit. Wanneer het apparaat is uitgeschakeld, schakelt de timerinstelling het apparaat in.
   Druk op de button (knop), het display toont <1H> en druk vervolgens op <+> en <-> om de tijd in te stellen. Tijdens het instellen knippert de H, na 5 seconden blijft de H branden en is de timer ingesteld.
6. Water Drain (Waterafvoer): verwijder de wateraftapdop aan de onderkant van het apparaat en laat het water eruit lopen. Het wordt aanbevolen om het water om de 24 uur te vervangen en het apparaat om de 3 dagen te reinigen.

REINIGING & ONDERHOUD

Voordat u uw ijsmachine gebruikt, wordt het ten zeerste aanbevolen om deze grondig te reinigen.

• Haal de ijsmand eruit.
• Reinig de binnenkant met verdund reinigingsmiddel, warm water en een zachte doek.
• Gebruik vervolgens het water om de binnenste delen af te spoelen en laat het water weglopen via de afvoerpoort door de waterafvoerkap aan de onderkant los te koppelen.
• De buitenkant van de ijsmachine moet regelmatig worden schoongemaakt met een milde reinigingsmiddeloplossing en warm water.
• Droog de binnen- en buitenkant af met een zachte doek.
• Wanneer de machine lange tijd niet wordt gebruikt, opent u de waterafvoerkap om het water volledig uit het waterreservoir te laten lopen.

Nadat u uw ijsmachine lange tijd hebt gebruikt, raden we u ook aan om uw apparaat schoon te maken. Vooral de waterafscheiderpijp en de waterfilters moet u periodiek reinigen.

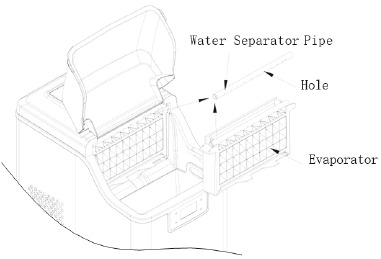

1. Als de waterafscheiderpijp verstopt is en er geen water naar beneden stroomt terwijl u de compressor hoort en de waterpomp binnenin nog steeds werken, schakel dan eerst het apparaat uit, demonteer deze pijp en maak deze schoon. Reinig elk gat op de pijpwand dat op de volgende afbeelding wordt weergegeven. Installeer na het reinigen de waterafscheiderpijp terug en zorg ervoor dat de juiste aansluiting van de pijp goed is aangesloten op de siliconen pijp.

2. Reinig zowel de watertank als het waterreservoir met verdund reinigingsmiddel, warm water en een zachte doek. Spoel de binnenkant af en laat het water weglopen via de afvoerpoort door de waterafvoerkap aan de onderkant los te koppelen. Het helpt u om het apparaat en het ijsblokje hygiënisch te houden, en zorgt er ook voor dat het apparaat normaal werkt.
3. Als u tijdens het reinigen merkt dat er ijsblokjes op de verdamper achterblijven en niet gemakkelijk kunnen worden verwijderd, kunt u het apparaat inschakelen om het in het ijsmaakproces te laten gaan en vervolgens op de knop drukken gedurende meer dan 5 seconden om het apparaat het ijs oogstproces te laten starten om het ijsblokje te smelten. Het helpt u om het harde ijsblokje te verwijderen.

Hoe het water volledig uit de interne tank en het waterreservoir af te voeren
Gebruik voor het afvoeren van het waterreservoir de afvoerpoort bij de waterklep. Als u al het water wilt afvoeren, sluit u het apparaat aan, maar start u het apparaat niet. Verwijder vervolgens de waterafvoerkap aan de onderkant. Wacht enkele minuten, waarna al het water eruit zal stromen.

AUTOMATISCH ZELFREINIGINGSPROGRAMMA

Start het zelfreinigingsprogramma: Sluit het apparaat aan, druk op de knop op het bedieningspaneel gedurende meer dan 5 seconden om het zelfreinigingsprogramma te starten, dat 20 minuten duurt. Het symbool draait op de schermen, het gebied met de afteltijd geeft 20M weer.
Het zelfreinigingsprogramma annuleren: Het duurt ongeveer 20 minuten om een zelfreinigingscyclus te voltooien. Wanneer het programma is afgelopen, wordt het systeem automatisch uitgeschakeld. U kunt op de knop op het bedieningspaneel drukken om het zelfreinigingsprogramma geforceerd te annuleren.

1. Zorg ervoor dat de watertank, het waterfilter en de waterafscheiderpijp niet verstopt zijn en maak ze schoon.
2. De watertemperatuur heeft invloed op de ijsmaakcapaciteit. Hoe lager de temperatuur, hoe meer ijsblokjes er worden geproduceerd.
3. Hoe koeler de omgevingstemperatuur, hoe meer ijsblokjes er worden geproduceerd.
4. Gebruik altijd water van goede kwaliteit om ervoor te zorgen dat de pomp goed werkt. Water van slechte kwaliteit zorgt ervoor dat de pomp lawaai maakt, maar heeft geen invloed op de werking van het apparaat.
5. De compressor start 3 minuten later opnieuw op als u het apparaat uitschakelt.

PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaken	Oplossing
< > is aan	Gebrek aan water	Schakel het apparaat uit en voeg water toe tot het niveau <VOL> (vol), en start het apparaat vervolgens opnieuw.
<> is aan	Te veel ijs in de ijsmand	Verwijder de ijsblokjes in de mand
Het waterreservoir bevat water, maar < > is aan	De inlaatmagneetklep is defect	De technische dienst moet dit onderhouden
<E1> is aan	De omgevingstemperatuursensor is defect	Het apparaat kan nog steeds werken, vervang de sensor door een nieuwe
<E2> is aan	De watertemperatuursensor is defect	Het apparaat kan nog steeds werken, vervang de sensor door een nieuwe
Geen water in de waterafscheiderpijp	De gaten zijn verstopt	Gebruik een dunne draad om elk gat door te prikken, totdat het water er gemakkelijk uit kan stromen.
	Waterfilter verstopt	Reinig het waterfilter
IJsblokjes zijn te dik en kunnen niet naar beneden vallen	De ijsmaakcyclus duurt te lang	Druk op <-> om de ijsmaaktijd te verkorten.
IJsblokjes zijn dun	De omgevingstemperatuur is te hoog	Verplaats het apparaat naar een koelere plaats
	De watertemperatuur is te hoog	De watertemperatuur mag niet hoger zijn dan 77°F (25°C).
	De ijsmaaktijd is te kort	Druk op <+> om de ijsmaaktijd te verlengen.
Het apparaat werkt, maar er worden geen ijsblokjes gemaakt	De omgevingstemperatuur is hoog of de watertemperatuur is hoog	Verplaats het apparaat naar een plaats waar de omgevingstemperatuur lager is dan 86°F (30°C), vul met koel water.
	Koelmiddellekkage	De technische dienst moet dit onderhouden
	Koelmiddelblokkade	De technische dienst moet dit onderhouden

VEILIGHEIDSINFORMATIE & WAARSCHUWINGEN

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk.
We hebben veel belangrijke veiligheidsberichten in deze handleiding en op uw apparaat opgenomen. Lees en volg altijd alle veiligheidsberichten op.
Dit is het veiligheidswaarschuwingssymbool. Alle veiligheidsberichten worden gevolgd door het veiligheidswaarschuwingssymbool en de woorden "GEVAAR" of "WAARSCHUWING"

Deze woorden betekenen:
U kunt worden gedood of ernstig gewond raken als u de instructies niet onmiddellijk opvolgt.
Alle veiligheidsberichten vertellen u wat het potentiële gevaar is, vertellen u hoe u de kans op letsel kunt verkleinen en vertellen u wat er kan gebeuren als de instructies niet worden opgevolgd.
Bij het gebruik van elektrische apparaten moeten basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en letsel aan personen of eigendommen te verminderen. Lees alle instructies voordat u een apparaat gebruikt.

• Gebruik dit of een ander apparaat niet met een beschadigd snoer.
• Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Deze ijsmachine moet zo worden geplaatst dat de stekker toegankelijk is.
• Sluit alleen aan op correct gepolariseerde stopcontacten. Er mag geen ander apparaat op hetzelfde stopcontact worden aangesloten. Zorg ervoor dat de stekker volledig in het stopcontact is gestoken.
• Laat het netsnoer niet over tapijt of andere warmte-isolatoren lopen. Bedek het snoer niet. Houd het snoer uit de buurt van verkeersgebieden en dompel het niet onder in water.
• We raden het gebruik van een verlengsnoer niet aan, omdat dit oververhit kan raken en brandgevaar kan opleveren. Als u een verlengsnoer moet gebruiken, gebruik dan een minimummaat van No.14AWG en een vermogen van minimaal 1875 watt.
• Haal de stekker van de ijsmachine uit het stopcontact voordat u deze reinigt of reparaties of onderhoud uitvoert.
• Wees voorzichtig en oefen redelijk toezicht uit wanneer het apparaat in de buurt van kinderen wordt gebruikt.
• Gebruik uw ijsmachine niet buitenshuis. Plaats de ijsmachine uit de buurt van direct zonlicht en zorg ervoor dat er minstens 10 cm ruimte is tussen de achterkant van uw apparaat en de muur. Houd aan elke kant van uw apparaat een minimale afstand van 10 cm vrij.
• Gebruik geen andere vloeistof dan water om het ijsblokje te maken.
• Reinig uw ijsmachine niet met ontvlambare vloeistoffen. De dampen kunnen brandgevaar of explosie veroorzaken.
• Kantel niet.
• Als de ijsmachine in de winter van buiten naar binnen wordt gebracht, geef hem dan een paar uur de tijd om op kamertemperatuur te komen voordat u hem aansluit.
•
  Dit apparaat moet geaard zijn.
•
  Risico op brand of explosie. Er is ontvlambaar koelmiddel gebruikt. Gebruik geen mechanische apparaten om de ijsmachine te ontdooien. Prik geen gaten in de koelmiddelleidingen.
•
  Risico op brand of explosie. Er is ontvlambaar koelmiddel gebruikt. Mag alleen worden gerepareerd door getraind servicepersoneel. Prik geen gaten in de koelmiddelleidingen.
•
  Risico op brand of explosie. Er is ontvlambaar koelmiddel gebruikt. Raadpleeg de reparatiehandleiding/gebruikershandleiding voordat u probeert dit product te installeren of te onderhouden. Alle veiligheidsvoorschriften moeten worden nageleefd.
•
  Risico op brand of explosie. Gooi eigendommen weg in overeenstemming met de federale of lokale voorschriften. Er is ontvlambaar koelmiddel gebruikt.
•
  Risico op brand of explosie door het lek prikken van de koelmiddelleidingen; Volg de behandelingsinstructies zorgvuldig. Er is ontvlambaar koelmiddel gebruikt.
• De ijsmachine moet worden geïnstalleerd in overeenstemming met de veiligheidsnorm voor koelsystemen, ASHRAE15. De ijsmachine mag niet worden geïnstalleerd in corridors of hallen van openbare gebouwen.
• Als het apparaat een probleem heeft dat moet worden onderhouden, moet het worden vervangen door dezelfde onderdelen en moet het onderhoud worden uitgevoerd door door de fabriek geautoriseerd servicepersoneel, om het risico op mogelijke ontsteking als gevolg van onjuiste onderdelen of onjuist onderhoud te minimaliseren.

De draden in dit netsnoer zijn gekleurd in overeenstemming met de volgende code:
Groen of groen met een gele streep: Aarding
Wit: Neutraal
Zwart: Stroomvoerend
Om gevaar als gevolg van instabiliteit van het apparaat te voorkomen, moet het op een vlakke of platte ondergrond worden geplaatst.
