NewAir NAC14KWHH2 - Handleiding airconditioner

SPECIFICATIES

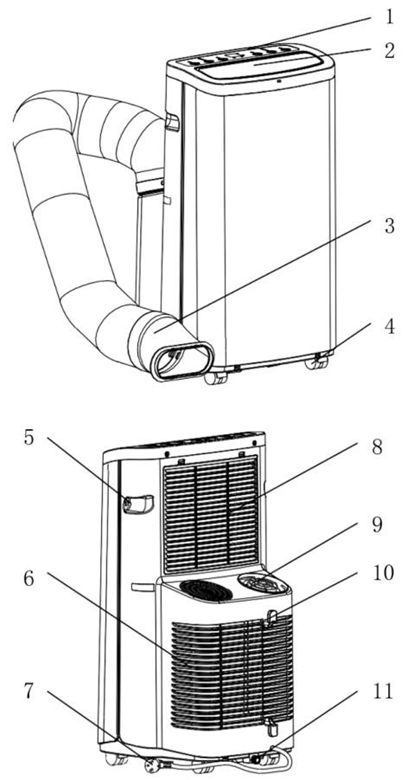

ONDERDELENLIJST

1. Bedieningspaneel
2. Hoofdluchtinlaat
3. Afvoerslang
4. Wieltjes
5. Draaggreep
6. Luchtinlaat achterzijde

7. Stroomkabel
8. Stoffilter
9. Afvoeropening
10. Opbergbeugels stroomkabel
11. Waterafvoer

BEDIENINGSPANEEL EN AFSTANDSBEDIENING

1. TIMER
   Druk op deze knop om de timer in te stellen. Nadat u erop hebt gedrukt, toont het scherm "0". Druk op de pijlen omhoog en omlaag (#4 hierboven) om de timer in stappen van 1 uur te wijzigen van 0 tot 24 uur. Nadat u uw tijd hebt gekozen, wacht u een paar seconden en de timer start. Als u de timer instelt terwijl het apparaat aan staat, wordt het apparaat uitgeschakeld nadat de tijd is verstreken. Als u de timer instelt terwijl het apparaat is uitgeschakeld (door op de timerknop te drukken in plaats van op de aan-knop), wordt het apparaat ingeschakeld nadat de tijd is verstreken.
2. VENTILATORSNELHEID
   Druk op deze knop om de snelheid van de ventilator te wijzigen. In de modi "cool" (koelen) en "fan" (ventilator) kunt u kiezen tussen alle drie de ventilatorsnelheden. Als het apparaat in de modus "dry" (droog) staat, is alleen de "low" (lage) ventilatorsnelheid beschikbaar. U kunt de ventilatorsnelheid ook instellen terwijl het apparaat is uitgeschakeld, zolang u de timer eerst instelt. Zodra de ingestelde tijd is verstreken, wordt het apparaat ingeschakeld en werkt het op de ventilatorsnelheid die u hebt geselecteerd.
3. DIGITAAL DISPLAY
   Dit display toont de omgevingstemperatuur in de kamer terwijl het apparaat is aangesloten, maar uitgeschakeld, of terwijl het apparaat is ingeschakeld en in de modus "fan" (ventilator) of "dry" (droog) staat. In de modus "cool" (koelen) toont het display de temperatuurinstelling die u hebt gekozen. Tijdens het instellen van de timer toont het display het huidige aantal uren dat u hebt gekozen.
4. OMHOOG/OMLAAG BEDIENING
   Deze knoppen worden gebruikt om de temperatuur- en tijdinstellingen aan te passen. Druk deze twee knoppen tegelijkertijd in om de weergegeven temperatuur van Fahrenheit naar Celsius te wijzigen.
5. MODE
   Druk op deze knop om te schakelen tussen de modi "Heat" (verwarmen), "cool" (koelen), "dry" (droog) en "fan" (ventilator). De modus "Heat" (verwarmen) zorgt ervoor dat de airconditioner warme lucht in de kamer blaast en de door u gekozen omgevingstemperatuur handhaaft. De modus "Cool" (koelen) is de normale airconditioningmodus, die koude lucht uitstoot en de door u gekozen omgevingstemperatuur handhaaft. De modus "Dry" (droog) schakelt de ontvochtigingsfunctie in. Controleer de aftapplug regelmatig, omdat er vocht ophoopt terwijl het apparaat in de modus "dry" (droog) werkt. De modus "Fan" (ventilator) is hetzelfde als "cool" (koelen), behalve dat het apparaat gewoon als ventilator werkt zonder de lucht te koelen. Opmerking: voor de modi "fan" (ventilator) en "dry" (droog) is het gebruik van de uitlaatpijp niet vereist.
6. AAN/UIT
   Druk op deze knop om het apparaat in en uit te schakelen.

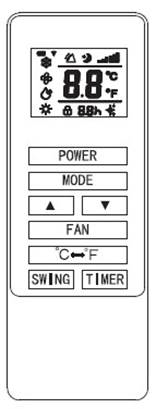

AFSTANDSBEDIENING

Met de afstandsbediening kunt u dezelfde functies uitvoeren als op het bedieningspaneel. Bovendien is er een "swing" (zwenken)-functie, die het paneel op de voorste luchtinlaat laat oscilleren en het koeloppervlak vergroot.

VEILIGHEIDSFUNCTIES

VORSTBEVEILIGING
Als de temperatuur van de interne leidingen te koud wordt terwijl de airconditioner draait, schakelt het apparaat automatisch uit om vorstvorming te voorkomen en toont het display "DF". Zodra de leidingen voldoende zijn opgewarmd, keert het apparaat automatisch terug naar de normale werking.

"WATER FULL" (VOL WATER)-ALARM
Wanneer er voldoende water is opgebouwd in de interne tank (hetzij door de ontvochtigingsmodus, hetzij door normale werking in vochtige gebieden), hoort u een alarm en geeft het display "FL" weer. U moet de tank aftappen via de aftapplug aan de onderkant van de achterkant van het apparaat om terug te keren naar de normale werking.

COMPRESSORVERTRAGING VAN 3 MINUTEN
Wanneer de compressor in het apparaat wordt uitgeschakeld, houdt deze zichzelf 3 minuten uitgeschakeld voordat hij weer start om de efficiëntie te behouden.

MONTAGE & INSTALLATIE

Een locatie kiezen

Houd het apparaat altijd op een vlakke ondergrond en op een droge plaats. Houd minimaal 50 cm ruimte aan alle zijden van het apparaat om de efficiëntie en veiligheid te behouden.

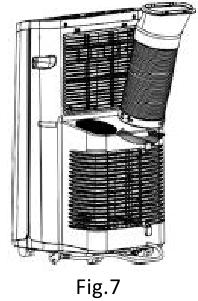

De uitlaat monteren

• Sluit de uitlaatpijp aan op de ronde verbindingsschijf en draai tegen de klok in (zoals weergegeven in Afb. 6).

• Sluit het uiteinde van de uitlaatpijp met de verbindingsschijf aan op de uitlaat aan de achterkant van het apparaat en draai tegen de klok in (zoals weergegeven in Afb. 7).

• Sluit het tegenoverliggende uiteinde van de uitlaatpijp aan op de raamplaat. Het plastic ovale uiteinde van de pijp is bedoeld om in de opening in de raamplaat te worden gestoken, enigszins opzij te worden geduwd (om het achter de 4 kleine vergrendelingen te vergrendelen) en vervolgens in de plaat te worden geschroefd via de gaten aan het einde van de uitlaatpijp.
• Installeer de raamplaat op het dichtstbijzijnde raam en zorg ervoor dat de uitlaatslang zo recht mogelijk blijft om de efficiëntie te behouden.

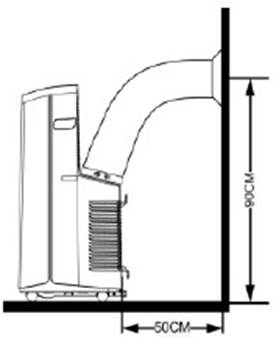

De uitlaatpijp is 61 tot 170 cm lang (inclusief de plastic adapters). We raden aan om de pijp zo kort mogelijk (en zo recht mogelijk) te houden om de efficiëntie te behouden.

De lengte van de uitlaatpijp is ontworpen in overeenstemming met de specificaties van deze airconditioner. Wijzig deze onderdelen niet en gebruik geen alternatieve onderdelen, omdat dit schade aan het apparaat kan veroorzaken of kan voorkomen dat het efficiënt werkt.

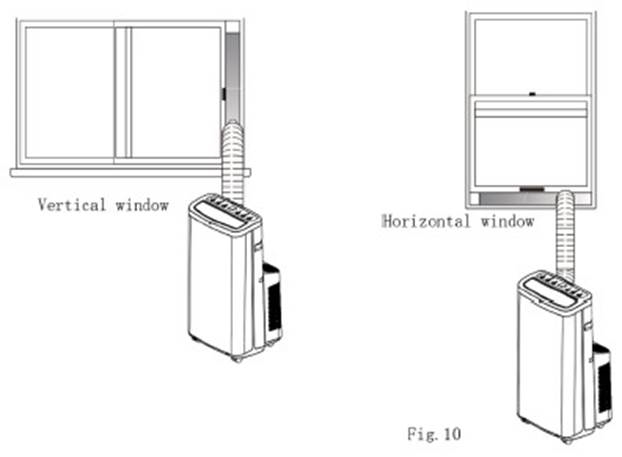

De raamplaat installeren

De raamplaat is ontworpen om te worden aangepast aan bijna elke standaard verticale/horizontale raamopening. Meet de opening in het raam en verleng de plaat zodat deze overeenkomt met de juiste lengte.

Beste manier van installeren

REINIGING & ONDERHOUD

REINIGING

Voordat u gaat reinigen, moet u het apparaat uitschakelen en de stekker uit het stopcontact halen.

Het buitenoppervlak reinigen

Reinig het oppervlak van het apparaat met een plumeau of een vochtige, zachte doek. Gebruik geen chemische reagentia zoals benzeen, alcohol, benzine, enz., omdat het oppervlak van het apparaat waarschijnlijk beschadigd raakt en de interne componenten mogelijk ook.

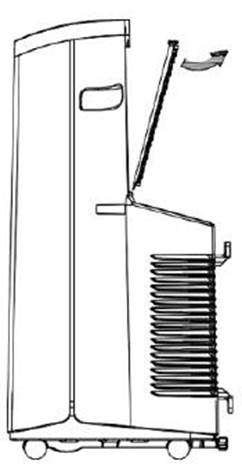

Het stoffilter reinigen

Als het filter verstopt is met stof, wordt de luchtcirculatie beperkt en werkt het apparaat niet efficiënt. Als het apparaat dagelijks wordt gebruikt, moet het filter om de 2 weken worden gereinigd. Om het filter te reinigen, trekt u aan de twee lipjes en kantelt u het weg van het apparaat. Laat het weken in warm water en een neutraal reinigingsmiddel, of gebruik een stofzuiger of perslucht om stofophoping te verwijderen. Zorg ervoor dat het volledig droog is voordat u het terugplaatst in het apparaat.

OPSLAG OP LANGE TERMIJN

In de winter, of wanneer het apparaat enkele maanden achter elkaar niet wordt gebruikt, wordt aanbevolen om deze maatregelen te volgen om uw apparaat in goede staat te houden.

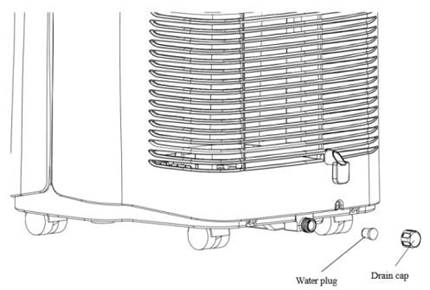

• Tap de watertank af door de aftapplug van de onderkant van de achterkant van het apparaat te verwijderen.
• Droog eventuele vochtopbouw in het apparaat door naar de ventilatormodus te gaan en vervolgens de "speed" (snelheid)-knop 5 seconden ingedrukt te houden. Het scherm toont "CL" om aan te geven dat het apparaat zich in de reinigingsmodus bevindt. Laat het 2-3 uur in deze modus draaien om de interne componenten volledig te drogen.
• Schakel het apparaat uit en trek de stekker uit het stopcontact.
• Wikkel het netsnoer rond de snoerwikkelbeugels aan de achterkant van het apparaat.
• Verwijder de uitlaatpijp, reinig eventueel stof dat zich binnenin heeft opgehoopt en comprimeer deze voordat u hem op een stofvrije plaats opbergt.
• Bedek de airconditioner (en de uitlaatkit) met een plastic zak of een groot laken om stofophoping te voorkomen.
• Verwijder de batterijen uit de afstandsbediening en bewaar ze of voer ze op de juiste manier af.

PROBLEEMOPLOSSING

Als een van de volgende problemen zich voordoet en de onderstaande oplossingen het probleem niet verhelpen, neem dan contact op met de klantenservice via support@newair.com

Als de volgende problemen zich voordoen, schakel dan onmiddellijk het apparaat uit, trek de stekker eruit en neem contact op met de klantenservice.

• Het netsnoer raakt oververhit of de coating is blootgesteld of beschadigd.
• De airconditioner produceert een abnormale geur.
• Het display toont "E1" of "E2" (waarschijnlijk een probleem met een defect onderdeel)

INSTRUCTIES VOOR HET REPAREREN VAN APPARATEN DIE R32 BEVATTEN

• Controles van de ruimte: Voordat met werkzaamheden aan systemen die brandbare koudemiddelen bevatten wordt begonnen, zijn veiligheidscontroles noodzakelijk om ervoor te zorgen dat het ontstekingsrisico wordt geminimaliseerd. Voor reparatie aan het koelsysteem moeten de volgende voorzorgsmaatregelen in acht worden genomen voordat werkzaamheden aan het systeem worden uitgevoerd.
• Werkwijze: Werkzaamheden moeten worden uitgevoerd volgens een gecontroleerde procedure om het risico te minimaliseren dat er een brandbaar gas of damp aanwezig is terwijl de werkzaamheden worden uitgevoerd.
• Algemene werkruimte: Alle onderhoudspersoneel en anderen die in de omgeving werken, moeten worden geïnstrueerd over de aard van de uit te voeren werkzaamheden. Werkzaamheden in besloten ruimten moeten worden vermeden. Het gebied rond de werkplek moet worden afgezet. Zorg ervoor dat de omstandigheden in de ruimte veilig zijn gemaakt door controle van brandbaar materiaal.
• Controleren op aanwezigheid van koudemiddel: De ruimte moet voor en tijdens de werkzaamheden worden gecontroleerd met een geschikte koudemiddeldetector om ervoor te zorgen dat de technicus zich bewust is van mogelijk brandbare atmosferen. Zorg ervoor dat de gebruikte lekdetectieapparatuur geschikt is voor gebruik met brandbare koudemiddelen, d.w.z. vonkvrij, voldoende afgedicht of intrinsiek veilig.
• Aanwezigheid van brandblusser: Als er warm werk aan de koelapparatuur of bijbehorende onderdelen moet worden uitgevoerd, moet geschikte brandblusapparatuur bij de hand zijn. Zorg voor een droog poeder of CO₂ brandblusser naast de vulplaats.
• Geen ontstekingsbronnen: Niemand die werkzaamheden uitvoert aan een koelsysteem waarbij leidingen worden blootgelegd die brandbaar koudemiddel bevatten of hebben bevat, mag ontstekingsbronnen gebruiken op een manier die kan leiden tot brand- of explosiegevaar. Alle mogelijke ontstekingsbronnen, inclusief roken, moeten voldoende ver van de installatieplaats, reparatie, verwijdering en afvoer worden gehouden, waarbij brandbaar koudemiddel mogelijk in de omringende ruimte kan vrijkomen. Voordat de werkzaamheden plaatsvinden, moet de omgeving van de apparatuur worden geïnspecteerd om er zeker van te zijn dat er geen brandbare gevaren of ontstekingsrisico's zijn. Er moeten "Niet roken"-borden worden geplaatst.
• Geventileerde ruimte: Zorg ervoor dat de ruimte open is of voldoende geventileerd is voordat u het systeem openbreekt of warm werk uitvoert. Tijdens de werkzaamheden moet een zekere mate van ventilatie worden gehandhaafd. De ventilatie moet eventueel vrijgekomen koudemiddel veilig verspreiden en bij voorkeur extern in de atmosfeer uitstoten.

• Controles van de koelapparatuur: Wanneer elektrische componenten worden vervangen, moeten deze geschikt zijn voor het beoogde doel en voldoen aan de juiste specificaties. De onderhouds- en service richtlijnen van de fabrikant moeten te allen tijde worden gevolgd. Raadpleeg bij twijfel de technische afdeling van de fabrikant voor assistentie.

De volgende controles moeten worden toegepast op installaties die brandbare koudemiddelen gebruiken:

• de vulhoeveelheid is in overeenstemming met de ruimte waarin de koudemiddel bevattende onderdelen zijn geïnstalleerd;
• de ventilatiemachines en -uitlaten werken voldoende en zijn niet verstopt;
• als een indirect koelcircuit wordt gebruikt, moet het secundaire circuit worden gecontroleerd op de aanwezigheid van koudemiddel;
• markeringen op de apparatuur blijven zichtbaar en leesbaar. Markeringen en borden die onleesbaar zijn, moeten worden gecorrigeerd;
• koelleidingen of -componenten zijn geïnstalleerd op een positie waar ze waarschijnlijk niet worden blootgesteld aan een stof die koudemiddel bevattende componenten kan aantasten, tenzij de componenten zijn gemaakt van materialen die inherent bestand zijn tegen corrosie of op passende wijze zijn beschermd tegen corrosie.

• Controles van elektrische apparaten: Reparatie en onderhoud van elektrische componenten omvatten initiële veiligheidscontroles en procedures voor componentinspectie. Als er een fout bestaat die de veiligheid in gevaar kan brengen, mag er geen elektrische voeding op het circuit worden aangesloten totdat de fout naar tevredenheid is verholpen. Als de fout niet onmiddellijk kan worden verholpen, maar het noodzakelijk is om de werking voort te zetten, moet een adequate tijdelijke oplossing worden gebruikt. Dit moet worden gemeld aan de eigenaar van de apparatuur, zodat alle partijen op de hoogte zijn. Initiële veiligheidscontroles omvatten:
  • dat condensatoren zijn ontladen: dit moet op een veilige manier gebeuren om vonkvorming te voorkomen;
  • dat er geen spanningvoerende elektrische componenten en bedrading blootliggen tijdens het vullen, terugwinnen of spoelen van het systeem;
  • dat er continuïteit is van de aardverbinding.

REPARATIES AAN AFGEDICHTE COMPONENTEN

• Tijdens reparaties aan afgedichte componenten moeten alle elektrische voedingen worden losgekoppeld van de apparatuur waaraan wordt gewerkt voordat afgedichte deksels enz. worden verwijderd. Als het absoluut noodzakelijk is om tijdens het onderhoud een elektrische voeding op de apparatuur te hebben, moet er een permanent werkende vorm van lekdetectie op het meest kritieke punt worden geplaatst om te waarschuwen voor een potentieel gevaarlijke situatie.
• Er moet speciale aandacht worden besteed aan het volgende om ervoor te zorgen dat door het werken aan elektrische componenten de behuizing niet op een zodanige manier wordt gewijzigd dat het beschermingsniveau wordt aangetast.
• Dit omvat schade aan kabels, overmatig aantal aansluitingen, aansluitingen die niet volgens de oorspronkelijke specificatie zijn gemaakt, schade aan afdichtingen, onjuiste montage van wartels, enz. Zorg ervoor dat de apparatuur stevig is gemonteerd. Zorg ervoor dat afdichtingen of afdichtingsmaterialen niet zijn aangetast, zodat ze niet langer de functie vervullen van het voorkomen van het binnendringen van brandbare atmosferen. Vervangende onderdelen moeten voldoen aan de specificaties van de fabrikant.

REPARATIE AAN INTRINSIEK VEILIGE COMPONENTEN

• Breng geen permanente inductieve of capacitieve belastingen aan op het circuit zonder ervoor te zorgen dat dit de toegestane spanning en stroomsterkte voor de gebruikte apparatuur niet overschrijdt.
• Intrinsiek veilige componenten zijn de enige soorten waaraan kan worden gewerkt terwijl ze onder spanning staan in de aanwezigheid van een brandbare atmosfeer. Het testapparaat moet de juiste classificatie hebben. Vervang componenten alleen door onderdelen die door de fabrikant zijn gespecificeerd. Andere onderdelen kunnen leiden tot ontsteking van koudemiddel in de atmosfeer door een lek.

BEKABELING

• Controleer of de bekabeling niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige milieueffecten. De controle moet ook rekening houden met de effecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.

DETECTIE VAN BRANDBARE KOUDEMIDDELEN

• Onder geen enkele omstandigheid mogen potentiële ontstekingsbronnen worden gebruikt bij het zoeken naar of detecteren van koudemiddellekken. Een halogeenlamp (of een andere detector die een open vlam gebruikt) mag niet worden gebruikt.

VERWIJDERING EN EVACUATIE

• Bij het openbreken van het koudemiddelcircuit om reparaties uit te voeren - of voor andere doeleinden - moeten conventionele procedures worden gebruikt. Voor brandbare koudemiddelen is het echter belangrijk dat de beste praktijken worden gevolgd, aangezien ontvlambaarheid een overweging is.
  De volgende procedure moet worden gevolgd:
  • koudemiddel verwijderen;
  • het circuit spoelen met inert gas;
  • evacueren;
  • spoelen met inert gas;
  • het circuit openen door te snijden of te solderen

• De koudemiddelvulling moet worden teruggewonnen in de juiste terugwincilinders als ontluchting niet is toegestaan door lokale en nationale voorschriften. Voor apparaten die brandbare koudemiddelen bevatten, moet het systeem worden gespoeld met zuurstofvrije stikstof om het apparaat veilig te maken voor brandbare koudemiddelen. Dit proces moet mogelijk meerdere keren worden herhaald. Perslucht of zuurstof mag niet worden gebruikt voor het spoelen van koelsystemen.
• Voor apparaten die brandbare koudemiddelen bevatten, moet het spoelen van koudemiddelen worden bereikt door het vacuüm in het systeem te verbreken met zuurstofvrije stikstof en door te gaan met vullen totdat de werkdruk is bereikt, vervolgens te ontluchten naar de atmosfeer en ten slotte af te zuigen tot een vacuüm (optioneel voor A2L). Dit proces moet worden herhaald totdat er geen koudemiddel meer in het systeem zit (optioneel voor A2L). Wanneer de laatste zuurstofvrije stikstofvulling wordt gebruikt, moet het systeem worden ontlucht tot atmosferische druk om werkzaamheden mogelijk te maken.
• Zorg ervoor dat de uitlaat van de vacuümpomp zich niet in de buurt van ontstekingsbronnen bevindt en dat er ventilatie beschikbaar is.

VULPROCEDURES

Naast conventionele vulprocedures moeten de volgende vereisten worden gevolgd.

• Zorg ervoor dat er geen verontreiniging van verschillende koudemiddelen optreedt bij het gebruik van vulapparatuur. Slangen of leidingen moeten zo kort mogelijk zijn om de hoeveelheid koudemiddel die erin zit te minimaliseren.
• Cilinders moeten rechtop worden gehouden.
• Zorg ervoor dat het koelsysteem is geaard voordat u het systeem met koudemiddel vult.
• Label het systeem wanneer het vullen is voltooid (indien nog niet).
• Er moet uiterste zorg worden besteed om het koelsysteem niet te overvullen.
• Voordat het systeem opnieuw wordt gevuld, moet het onder druk worden getest met OFN. Het systeem moet na het vullen, maar vóór de ingebruikname, op lekkage worden getest. Een follow-up lektest moet worden uitgevoerd voordat de locatie wordt verlaten.

BUITEN GEBRUIK STELLEN

Voordat u deze procedure uitvoert, is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en alle details ervan. Het wordt aanbevolen om alle koudemiddelen veilig terug te winnen. Voordat de taak wordt uitgevoerd, moet een olie- en koudemiddelmonster worden genomen voor het geval er een analyse vereist is voordat het teruggewonnen koudemiddel opnieuw wordt gebruikt. Het is essentieel dat er elektrische stroom beschikbaar is voordat met de taak wordt begonnen.

1. Maak uzelf vertrouwd met de apparatuur en de werking ervan.
2. Isoleer het systeem elektrisch.
3. Voordat u de procedure probeert, moet u ervoor zorgen dat: mechanische handlingapparatuur beschikbaar is, indien nodig, voor het hanteren van koudemiddelcilinders; alle persoonlijke beschermingsmiddelen zijn beschikbaar en worden correct gebruikt; het terugwinningsproces wordt te allen tijde begeleid door een bevoegd persoon; terugwinningsapparatuur en cilinders voldoen aan de toepasselijke normen.
4. Pomp het koudemiddelsysteem leeg, indien mogelijk.
5. Als een vacuüm niet mogelijk is, maak dan een spruitstuk zodat koudemiddel uit verschillende delen van het systeem kan worden verwijderd.
6. Zorg ervoor dat de cilinder op de weegschaal staat voordat de terugwinning plaatsvindt.
7. Start de terugwinmachine en bedien deze in overeenstemming met de instructies van de fabrikant.
8. Vul de cilinders niet te vol. (Niet meer dan 80% volume vulling met vloeistof).
9. Overschrijd de maximale werkdruk van de cilinder niet, zelfs niet tijdelijk.
10. Wanneer de cilinders correct zijn gevuld en het proces is voltooid, zorg er dan voor dat de cilinders en de apparatuur onmiddellijk van de locatie worden verwijderd en alle isolatiekleppen op de apparatuur zijn afgesloten.
11. Teruggewonnen koudemiddel mag niet in een ander koelsysteem worden gevuld, tenzij het is gereinigd en gecontroleerd.

ETIKETTERING

• De apparatuur moet worden gelabeld met de vermelding dat deze buiten gebruik is gesteld en van koudemiddel is ontdaan. Het label moet worden gedateerd en ondertekend.
• Zorg ervoor dat er labels op de apparatuur staan met de vermelding dat de apparatuur brandbaar koudemiddel bevat.

TERUGWINNING

• Bij het verwijderen van koudemiddel uit een systeem, hetzij voor onderhoud, hetzij voor buiten gebruik stellen, wordt aanbevolen om alle koudemiddelen veilig te verwijderen.
• Zorg er bij het overbrengen van koudemiddel in cilinders voor dat alleen geschikte koudemiddel terugwincilinders worden gebruikt. Zorg ervoor dat het juiste aantal cilinders voor de totale systeemvulling beschikbaar is. Alle te gebruiken cilinders zijn bestemd voor het teruggewonnen koudemiddel en gelabeld voor dat koudemiddel (d.w.z. speciale cilinders voor de terugwinning van koudemiddel). Cilinders moeten compleet zijn met overdrukventiel en bijbehorende afsluiters in goede staat. Lege terugwincilinders worden geëvacueerd en, indien mogelijk, gekoeld voordat de terugwinning plaatsvindt.
• De terugwinningsapparatuur moet in goede staat verkeren met een set instructies over de apparatuur die bij de hand is en moet geschikt zijn voor de terugwinning van brandbare koudemiddelen. Daarnaast moet een set gekalibreerde weegschalen beschikbaar zijn en in goede staat verkeren. Slangen moeten compleet zijn met lekvrije ontkoppelingskoppelingen en in goede staat verkeren. Controleer voordat u de terugwinmachine gebruikt of deze in goede staat verkeert, goed is onderhouden en of alle bijbehorende elektrische componenten zijn afgedicht om ontsteking te voorkomen in het geval van een koudemiddel vrijgave. Raadpleeg de fabrikant bij twijfel.
• Het teruggewonnen koudemiddel moet worden teruggestuurd naar de koudemiddelleverancier in de juiste terugwincilinder en de relevante Waste Transfer Note moet worden geregeld. Meng geen koudemiddelen in terugwinningseenheden en vooral niet in cilinders.
• Als compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor dat ze tot een acceptabel niveau zijn geëvacueerd om er zeker van te zijn dat er geen brandbaar koudemiddel in het smeermiddel achterblijft. Het evacuatieproces moet worden uitgevoerd voordat de compressor naar de leveranciers wordt teruggestuurd. Alleen elektrische verwarming van het compressorhuis mag worden gebruikt om dit proces te versnellen. Wanneer olie uit een systeem wordt afgetapt, moet dit veilig worden uitgevoerd.

VEILIGHEIDSINFORMATIE & WAARSCHUWINGEN

Lees de volgende richtlijnen zorgvuldig door voordat u deze airconditioner gebruikt.

• Gebruik dit apparaat alleen in huishoudelijke of residentiële omgevingen.
• Zorg ervoor dat het apparaat altijd op een vlakke ondergrond en op een droge plaats staat. Houd aan alle kanten van het apparaat minimaal 50 cm ruimte vrij om de efficiëntie en veiligheid te waarborgen.
• Het netsnoer moet voldoen aan de veiligheidsvoorschriften die in deze handleiding worden beschreven.
• Zorg altijd voor een betrouwbare aarding en gebruik alleen een compatibele wandstekker voor het netsnoer.
• Zorg er na de installatie van de airconditioner voor dat de stekker onbeschadigd is en veilig in het stopcontact kan worden gestoken.
• Houd de luchtinlaat- en uitlaatopeningen vrij van obstakels.
• De airconditioner moet worden geïnstalleerd in overeenstemming met alle relevante bedradingsvoorschriften. Probeer de bedrading van dit apparaat niet aan te passen.
• De airconditioner mag niet worden gebruikt in de buurt van benzine-apparaten, fornuizen of andere warmtebronnen of brandbare materialen.
• Houd het netsnoer altijd uit de weg om struikelgevaar te voorkomen.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkend servicebedrijf of een vergelijkbaar gekwalificeerd persoon om veiligheidsrisico's te voorkomen.
• Dit apparaat mag alleen worden gebruikt door kinderen van 8 jaar en ouder en mag niet worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis. Ze moeten onder toezicht staan of instructies krijgen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Verboden:

• Installeer de airconditioner niet in badkamers of andere plaatsen waar deze in contact kan komen met water of vocht.
• Schakel het apparaat uit voordat u het netsnoer loskoppelt.
• Plaats niets bovenop het apparaat of in de ventilatieopeningen.
• Gebruik geen insecticide spray of andere brandbare stoffen in de buurt van de airconditioner.
• Zorg ervoor dat er geen vloeistoffen op het apparaat terechtkomen en was het niet direct met water of andere vloeistoffen. Het is veilig om het apparaat af te nemen met een vochtige doek, maar zorg ervoor dat het volledig droog is voordat u het inschakelt.
• Veeg de airconditioner niet af met chemische oplosmiddelen zoals benzeen, benzine, alcohol, enz. Als de airconditioner vuil is, reinig deze dan alleen met neutrale reinigingsmiddelen.
•
  Stop onmiddellijk met het gebruik van het apparaat als de omgevingstemperatuur in de kamer boven 40 °C komt.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Als het NETSNOER beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Gebruik geen middelen om het ontdooiproces te versnellen of om schoon te maken, anders dan aanbevolen door de fabrikant.
• Het apparaat moet worden opgeslagen in een ruimte zonder voortdurend werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een gasapparaat in werking of een elektrische verwarming in werking).
• Niet doorboren of verbranden.
• Houd er rekening mee dat koelmiddelen mogelijk geen geur bevatten.

WAARSCHUWINGEN

• Iedereen die betrokken is bij het werken aan of het inbreken in een koelcircuit, moet in het bezit zijn van een geldig certificaat van een door de industrie geaccrediteerde beoordelingsinstantie. Dit machtigt hen om koelmiddelen veilig te hanteren in overeenstemming met een in de industrie erkende beoordelingsspecificatie.
• Denk aan het milieu bij het weggooien van de verpakking rond het apparaat en wanneer het apparaat zijn uiterste gebruiksdatum heeft bereikt.
• Een waarschuwing dat het apparaat moet worden opgeslagen in een goed geventileerde ruimte waarvan de afmetingen overeenkomen met het kamer oppervlak dat is gespecificeerd voor gebruik.
• Het apparaat moet zo worden opgeslagen dat mechanische schade wordt voorkomen.
• Informatie voor ruimtes waar koelmiddelleidingen zijn toegestaan, inclusief verklaringen dat de installatie van leidingen tot een minimum moet worden beperkt;
  • dat leidingen moeten worden beschermd tegen fysieke schade en, in het geval van brandbare koelmiddelen, niet mogen worden geïnstalleerd in een niet-geventileerde ruimte;
  • dat de nationale gasvoorschriften moeten worden nageleefd;
  • dat mechanische verbindingen toegankelijk moeten zijn voor onderhoud;
  • dat voor apparaten die brandbare koelmiddelen bevatten, de minimale vloer
• Een waarschuwing om alle benodigde ventilatieopeningen vrij te houden van obstakels;
• Een mededeling dat service uitsluitend mag worden uitgevoerd zoals aanbevolen door de fabrikant;
• Een waarschuwing dat leidingen die op een apparaat zijn aangesloten geen potentiële ontstekingsbron mogen bevatten;
• Wanneer de draagbare airconditioner of luchtontvochtiger wordt ingeschakeld, kan de ventilator onder normale omstandigheden continu stabiel werken om het minimale luchtvolume van 100 m3/u te leveren, zelfs wanneer de compressor is gesloten vanwege de temperatuurregelaar.
• Niet doorboren of verbranden.
• Gebruik alleen gereedschap dat door de fabrikant wordt aanbevolen voor ontdooien of reinigen.
• Perforeer geen van de componenten in het koelcircuit. Koelgas kan geurloos zijn.
• Wees voorzichtig bij het opbergen van het apparaat om mechanische defecten te voorkomen.
• Alleen personen die bevoegd zijn door een erkende instantie die hun bekwaamheid certificeert om koelmiddelen te hanteren in overeenstemming met de sectorwetgeving, mogen aan het koelcircuit werken.
• Alle reparaties moeten worden uitgevoerd in overeenstemming met de aanbevelingen van de fabrikant.
• Onderhoud en reparaties waarvoor de hulp van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van specialisten in het gebruik van ontvlambare koelmiddelen.
• Perforeer geen van de componenten in het koelcircuit. Koelgas kan geurloos zijn.

Aanvullende waarschuwing voor apparaten met R32-koelgas (raadpleeg het typeplaatje voor het type koelgas dat wordt gebruikt)

VOORZICHTIG BIJ BRAND
LEES DE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT GEBRUIKT R32-koelgas voldoet aan de Europese milieurichtlijnen.
Dit apparaat bevat ongeveer 320 gram koelgas Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlak van meer dan 4 m²

Contact opnemen

Neem contact op met onze klantenservice voordat u een retourzending naar uw winkel doet. We helpen u graag met al uw vragen of opmerkingen!

Ma-vr van 8-4 PST op:
Bellen: 1-855-963-9247
E-mail: support@newair.com
Online: www.newair.com

Een teamlid zal binnen 24 uur op u reageren.

Volg ons

Facebook.com/newairusa
Instagram.com/newairusa
YouTube.com/newairusa
Twitter.com/newairusa

REGISTREER UW PRODUCT ONLINE
Registreer uw Newair-product vandaag nog online!

Profiteer van alle voordelen die productregistratie te bieden heeft:

Service en ondersteuning
Diagnoseer problemen met probleemoplossing en service sneller en nauwkeuriger

Terugroepmeldingen
Blijf op de hoogte van veiligheid, systeemupdates en terugroepmeldingen

Speciale promoties
Meld u aan voor Newair-promoties en -aanbiedingen

Het online registreren van uw productinformatie is veilig en duurt minder dan 2 minuten:
newair.com/register

Als alternatief raden we u aan om een kopie van uw aankoopbewijs hieronder bij te voegen en de volgende informatie te noteren, die zich op het naamplaatje van de fabrikant aan de achterkant van het apparaat bevindt. U hebt deze informatie nodig als het nodig is om contact op te nemen met de fabrikant voor servicevragen.

Aankoopdatum:
Serienummer:
Modelnummer:

Referenties

• Newair | Best Compact Appliances for the Home, Office & More
• http://facebook.com/newairusa
• Instagram
• Newair - YouTube
• x.com
• Product Registration – Newair

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

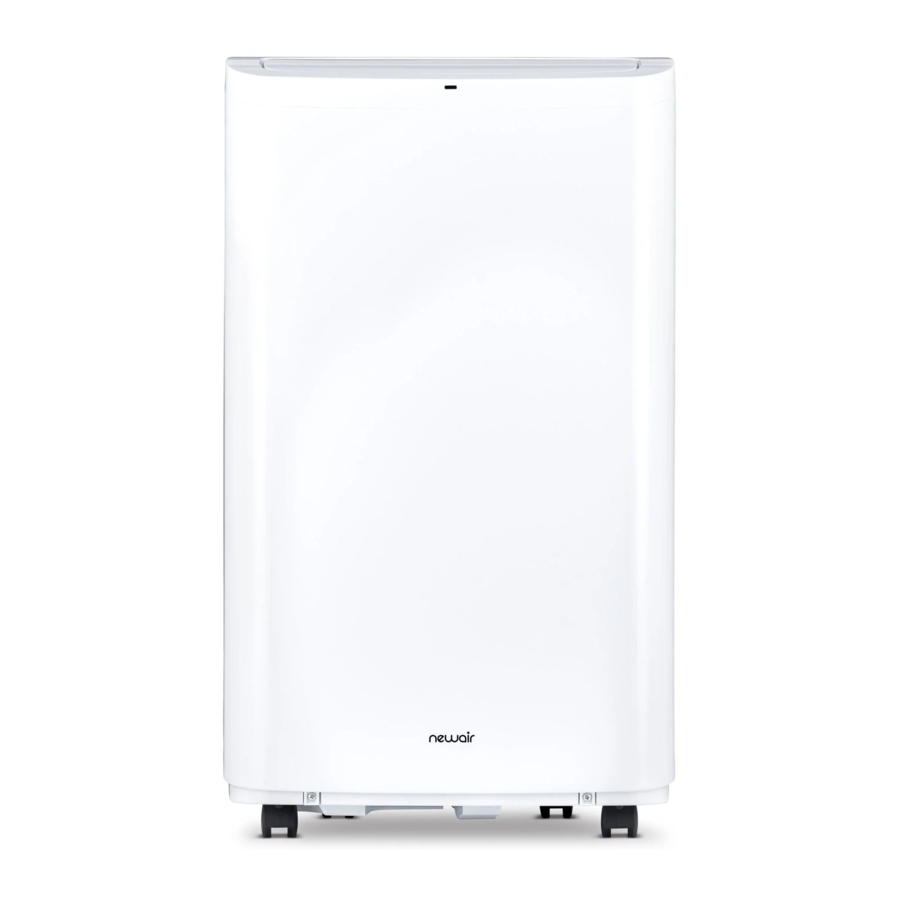

Download NewAir NAC14KWHH2 - Handleiding airconditioner

Beschikbare talen
