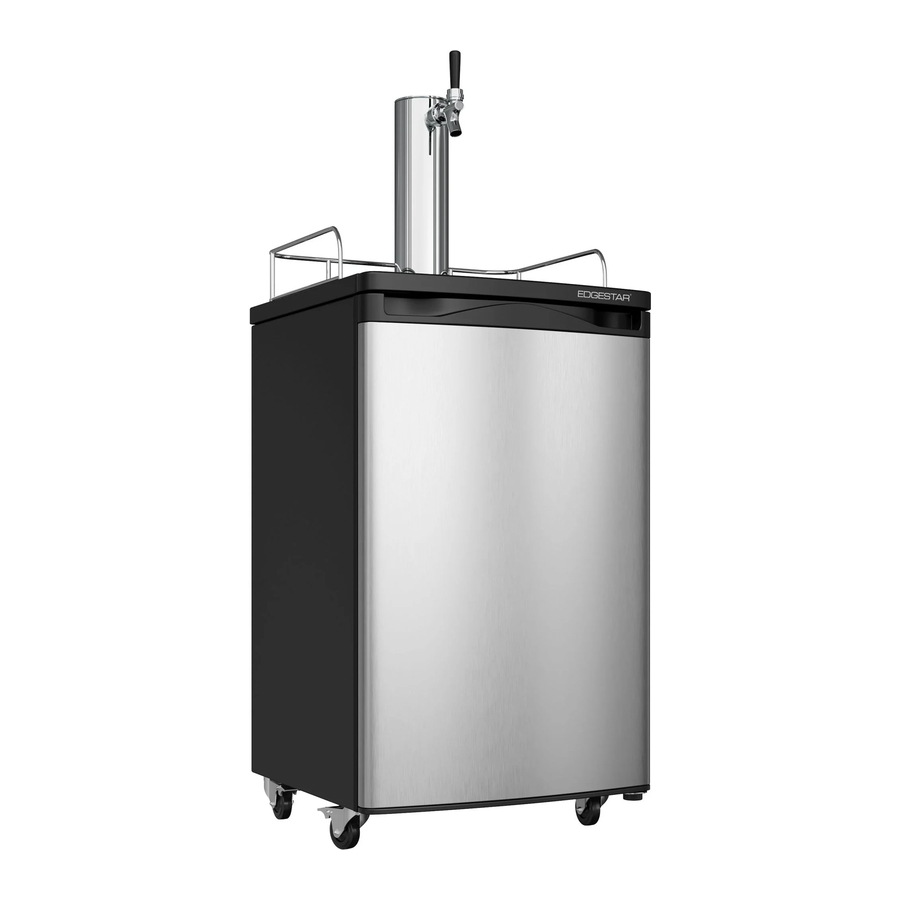

EdgeStar KC2000 - Kegerator Handleiding

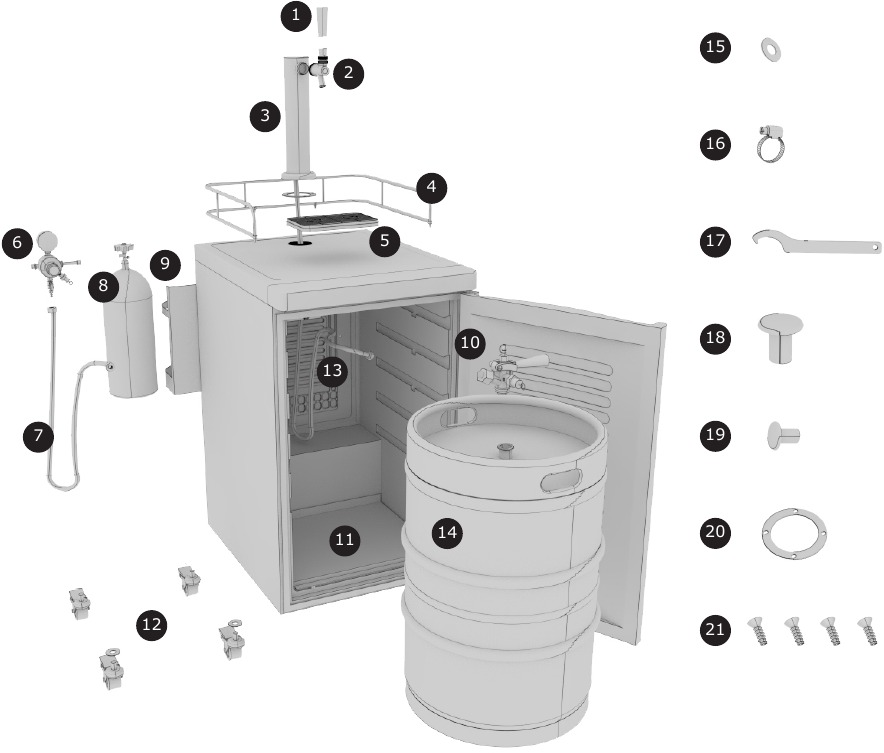

Onderdelen en functies

1. Kraangreep
2. Kraan
3. Biertoren
4. Beschermreling
5. Lekbak
6. CO₂ Regelaar
7. CO₂ Slang
8. CO₂ Cilinder (leeg geleverd)
9. Cilinderhouder
10. American Sankey Keg Coupler
11. Metalen kegvloerondersteuning
12. Zwenkwielen (x4) en ringen (x2)
13. Bierslang
14. Half Barrel Keg (niet inbegrepen)
15. Neopreen ring
16. Slangklem
17. Moersleutel
18. Torenpakking
19. Achterplug
20. Torenpakking
21. Schroeven (4)

Benodigde gereedschappen:

• Moersleutel
• Platte schroevendraaier
• Tang/klem krimper

Voor meer informatie kunt u terecht op edgestar.com

Zwenkwielen installeren

Zorg ervoor dat het apparaat leeg is (inclusief de witte metalen kegvloer (#11). Kantel de biertap voorzichtig op zijn kant. Sluit de zwenkwielen (#12) aan op de kast door elke metalen beugel in een van de vier zwenkwielgaten te schroeven (voor de zwenkwielen aan de voorkant van de kast zijn de ringen #12 nodig). Zet het apparaat vervolgens voorzichtig rechtop.

Opmerking: laat de dispenser 24 uur in een rechtopstaande positie staan voordat u het apparaat aansluit.

Inschakelen

Steek de stekker van het apparaat in een standaard 3-polig 110/volt stopcontact. Draai de thermostaat met de klok mee naar de gewenste temperatuur. De aanbevolen instelling is tussen 4-5 op de draaiknop.

OPMERKING: Temperatuurinstellingen kunnen variëren afhankelijk van het biertype, de omgevingstemperatuur en de persoonlijke voorkeur. We raden af om dit apparaat aan te sluiten op een verlengsnoer.

Stekker verwijderen

Verwijder voorzichtig de bovenste kastplug die zich aan de bovenkant van het apparaat bevindt door de kast te openen en met uw hand de plug van binnenuit door de bovenkant van de kast te duwen. Gebruik indien nodig een platte schroevendraaier als breekijzer.

Toren monteren

1. Plaats de zwarte rubberen torenpakking (#19) plat op de bovenkant van de kast en lijn de voorgeboorde gaten uit.

2. Pak de toren (#3) uit en haal de bierslang van de onderkant los. Voer de heldere bierslang door de grote opening aan de bovenkant van de kast.

3. Plaats de toren bovenop het apparaat en lijn de schroefgaten aan de onderkant van de toren uit met de voorgeboorde gaten aan de bovenkant van de kast. Bevestig de toren door de vier torenschroeven (#21) met een kruiskopschroevendraaier aan de bovenkant van de kast te bevestigen. De kraanaansluiting voor de toren moet nu naar de voorkant van de kast zijn gericht. Als de toren niet naar de voorkant van de kast is gericht, verwijder deze dan en installeer deze opnieuw in de juiste positie.


Reling installeren

Neem de reling (#4) en schuif de "voeten" in de geleidegaten aan de bovenkant van de kast

Handgreep en lekbak installeren

Schroef de zwarte kraanhendel (#1) op de kraan (#2). Zorg ervoor dat de kraan (#2) verticaal staat met de zwarte hendel naar boven gericht. De kraan moet eerst "handvast" worden aangedraaid en vervolgens worden vastgezet met de kraansleutel (#17). Plaats de plastic lekbak (#5) op de bovenkant van de kast onder de kraan.

OPMERKING: draai de kraan niet als deze niet goed uitgelijnd is. Verwijder in plaats daarvan de kraan met de kraansleutel en installeer de kraan opnieuw in de gewenste positie.

CO₂ kan gevaarlijk zijn! CO₂-cilinders bevatten gas onder hoge druk, wat gevaarlijk kan zijn bij onjuiste behandeling. Ga er voorzichtig mee om.

Regelaar aansluiten op CO₂-cilinder

Voordat u begint, moet u ervoor zorgen dat de CO₂ cilinder (#8) vol is en dat de klep volledig gesloten is door de knop met de klok mee te draaien tot hij stopt. Sluit de CO₂ regelaar (#6) aan op de CO₂ cilinder door de zeskantmoer aan de rechterkant van de regelaar op de cilinderventiel te schroeven. Draai de moer handvast aan tot hij stopt en draai hem vervolgens iets verder vast met een moersleutel of tang.

OPMERKING: normaal gesproken is een vezelring nodig om een regelaar aan te sluiten op een CO₂ cilinder, maar de standaard meegeleverde regelaar heeft een ingebouwde o-ring. Zodra die o-ring versleten is of lekt, moet deze worden vervangen. Vervangende onderdelen zijn te vinden op kegerator.com.

CO₂-cilinder monteren

Monteer nu de CO₂ cilinderhouder (#9) aan de kast. Lijn de gaten op de cilinderhouder uit met de vier bestaande schroeven die uit de achterkant van de kast steken en schuif de houder naar beneden om hem op zijn plaats te vergrendelen. Plaats de CO₂ cilinder met de aangesloten regelaar in de cilinderhouder. Plaats de CO₂ regelaar in de houder zodat u de cijfers op de meter kunt aflezen en gemakkelijk toegang hebt tot de afsluitklep.

CO₂-slang aansluiten op regelaar

Zorg ervoor dat de CO₂ regelaar (#6) is afgesloten door te controleren of de hendel onder het hoofdgedeelte loodrecht (9 uur) op de klepnippel staat. Verwijder vervolgens de zwarte rubberen plug van de achterkant van het apparaat.

1. Duw vanaf de binnenkant van de kegerator het uiteinde van de CO₂ slang (#7) door het voorgeboorde gat en uit de achterkant van de kast.

2. Schuif de metalen slangklem (#16) over de CO₂ slang die uit de achterkant van het apparaat komt.

3. Sluit het uiteinde van de CO₂ slang die geen zeskantmoer heeft aan op de slangnippel aan de onderkant van de regelaar (#6).

4. Zet de slang vast door de eerder geïnstalleerde metalen slangklem (#15) helemaal omhoog te schuiven tot waar de slang de regelaar raakt. Gebruik een platte schroevendraaier om vast te draaien. Zorg ervoor dat de klem de klep niet belemmert.


CO₂-slang aan de koppeling bevestigen

Verwijder de rubberen beschermkap die zich aan de zijkant van de kegkoppeling (#10) bevindt. Bevestig de zeskantmoer aan het uiteinde van de CO₂ slang (#7) aan de zijkant van de koppeling. Gebruik een moersleutel om de zeskantmoer aan de koppeling vast te draaien.

* Verwijder of gooi de grijze terugslagklep aan de zijkant van de koppeling niet weg. Dit onderdeel voorkomt dat er vloeistof in de regelaar terechtkomt en zorgt ook voor een afdichting tussen de luchtslang en de koppeling.

Bierslang aansluiten op de koppeling

Verwijder de rubberen dop van de bovenkant van de koppeling. Plaats de neopreen ring (#15) die zich onder de rubberen dop bevindt op de bovenkant van de koppeling (#10). Neem de zeskantmoer van het uiteinde van de bierslang (doorzichtige slang die vooraf aan de toren is bevestigd) en schroef deze op de bovenkant van de kegkoppeling zodat de neopreen ring ertussen zit.

Het vat aanboren

Om de kegkoppeling (#10) aan te sluiten op het vat (#14), moet u er eerst voor zorgen dat de zwarte trekhendel van de kegkoppeling in de omhoogstaande positie staat (hoek van 45°). Steek de kegkoppeling in de klep bovenop het vat en draai met de klok mee tot hij ongeveer 90° stopt om de koppeling op zijn plaats te vergrendelen. Trek nu de taphendel naar buiten (weg van de kegkoppeling (#10) en duw omlaag tot hij op zijn plaats vergrendelt. Luister naar de "klik" van de trekhendel wanneer deze in de definitieve neerwaartse positie verschuift. Het vat is nu aangeboord.

Opmerking:
Deze handleiding is bedoeld als een leidraad voor de installatie. Hoewel er veel verschillende manieren zijn om deze kit te installeren, raden we u aan deze instructies te volgen. Als u zich niet prettig voelt bij het monteren van deze kit, zoek dan professionele hulp.

De regelaar kalibreren

1. Met de afsluitklep op de regelaar (#6) gesloten (hendel in de 9-uurspositie), opent u de klep op de gascilinder (#8) volledig door deze tegen de klok in te draaien.

2. Draai de instelknop van de regelaar langzaam met de klok mee totdat de gewenste druk op de manometer bovenop wordt weergegeven. Door aan de knop met de klok mee te draaien, wordt de druk verhoogd (+) en tegen de klok in wordt de druk verlaagd (-). Onder normale omstandigheden raden we aan om de regelaar in te stellen op 10-12 psi. OPMERKING: Wanneer u de druk verlaagt van een hoge druk naar een lagere druk, moet u de hogere druk laten ontsnappen door aan de handmatige drukontlastklepring aan de rechterkant van de regelaar te trekken.

3. Zodra de gewenste druk is ingesteld, opent u de afsluitklep door de hendel omlaag te draaien (6-uurspositie of parallel aan de blauwe luchtslang). Er moet nu gas van de regelaar naar de kegkoppeling stromen. U hoort het vat onder druk komen te staan. De uitgangsnaald daalt even terwijl de druk gelijk wordt. Vervolgens keert de naald terug naar het punt waarop u hem hebt ingesteld.

4. (Optioneel) Zodra u al uw drukinstellingen hebt ingesteld, schroeft u de borgring (achter de hoofdinstelknop) met de klok mee vast totdat deze stevig stopt en tegen het lichaam van de regelaar aan zit. Door deze stap uit te voeren, voorkomt u dat de instelknop de druk verhoogt. Als u echter de druk moet verhogen, maakt u de borgmoer los van het lichaam van de regelaar en voert u een aanpassing uit.


OPMERKING: Andere omstandigheden, zoals hoogte, biertype en temperatuur, kunnen een aanpassing vereisen. Het is altijd verstandig om elke aanpassing aan de regelaar op te volgen met een korte trek aan de drukontlastklepring op de regelaar of koppeling om een nauwkeurige uitlezing te garanderen.

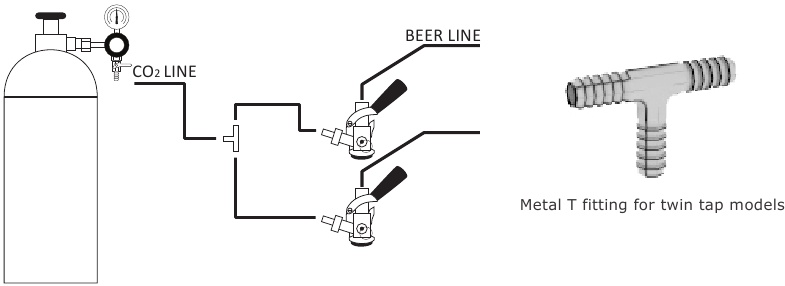

Configuratie met dubbele tap

• Deze handleiding wordt uitsluitend ter informatie verstrekt. Het wordt verstrekt als aanvulling op de gebruikershandleiding.
• Raadpleeg de gebruikershandleiding voor een volledig overzicht van installatie, gebruik en onderhoud. Als u vragen heeft over de installatie van dit apparaat, neem dan contact op met de EdgeStar-service op 866.319.5473 of raadpleeg een gekwalificeerde installateur. Noch de fabrikant, noch zijn distributeurs zijn aansprakelijk voor enige incidentele, gevolgschade, indirecte, speciale of punitieve schade van welke aard dan ook, inclusief maar niet beperkt tot verloren inkomsten of winsten, of enige andere schade, ongeacht of deze gebaseerd is op contract, onrechtmatige daad of anderszins.
• Co₂-cilinder wordt leeg geleverd vanwege HAZMAT-beperkingen. Het moet lokaal worden gevuld bij een lucht-/gasleverancier voorafgaand aan gebruik.

Opmerking:
Sommige Coors- of Miller Brand-vaten passen niet in dit apparaat.

Referenties

• EdgeStar

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EdgeStar KC2000 - Kegerator Handleiding

Beschikbare talen
