Schwinn Roadster Montage Instructies

Benodigde gereedschappen:
13 mm (1/2") steeksleutel, of 10 mm verstelbare moersleutel, kruiskopschroevendraaier

Onderdelenlijst:

1. Hoofdframe
2. Achterframe montage - achterframe, staand platform, achterwielen en spatborden
3. Zadel montage – zadel, carrosseriebout, zadel verstelknop
4. Vork montage – voorvork, voorwiel, voorspatbord
5. Stuur montage – stuur, handvatten, stuurpen klem

Voor aanvang van de montage, pak alle bovenstaande onderdelen uit en inspecteer ze. Als er onderdelen ontbreken of beschadigd zijn, STUUR DE DRIEWIELER NIET TERUG NAAR DE DEALER. Bel 1-800-626-2811 voor vervangende of ontbrekende onderdelen.

1. Bevestig het hoofdframe aan het achterdek. Monteer door de achteras uit te lijnen tegen de "C"-vormige steun aan het einde van het hoofdframe, draai vervolgens de achterdek montage zodat de bevestigingsbout door het frame steekt. Zet het frame vast met een ring en borgmoer, en steek de twee flankerende schroeven erin.

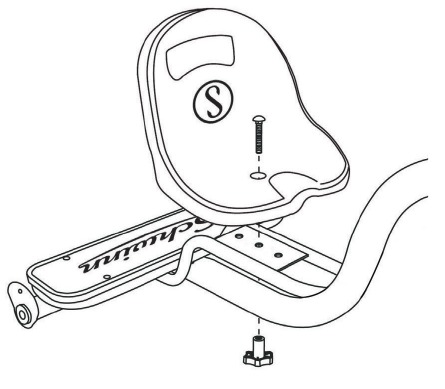

2. Plaats het zadel op het frame met de carrosseriebout die door het middelste gat in het frame steekt. Draai de knop op de carrosseriebout vast om het zadel in de juiste positie te vergrendelen. Voorwaartse en achterwaartse afstelling van het zadel kan worden bereikt door de zadel verstelknop te verwijderen en de knop en het zadel in het gewenste gat opnieuw vast te draaien.

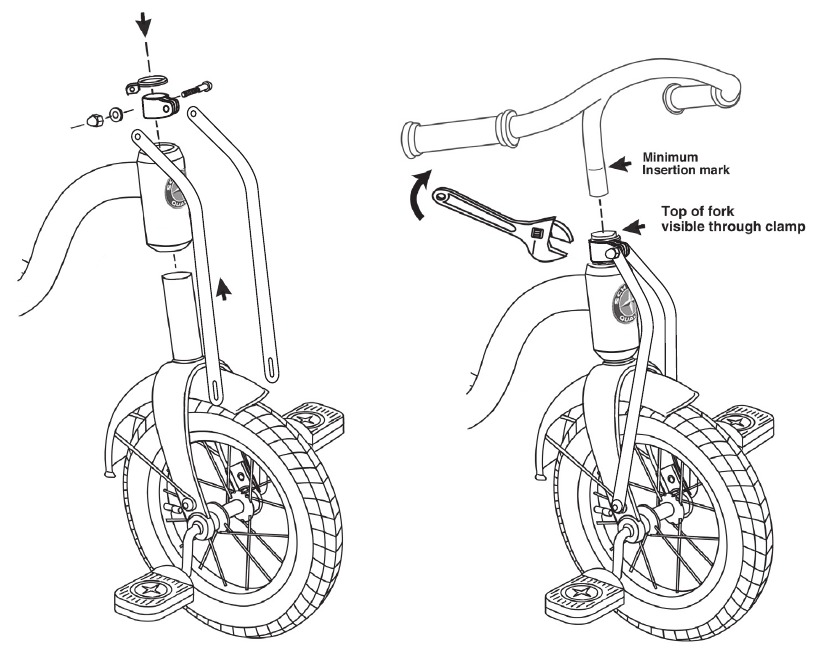

3. Steek de vork montage door de balhoofdbuis van de frame montage. Zorg ervoor dat de vork volledig door het frame is gestoken, zodat ongeveer 22 mm (7/8") van de vork stuurbuis door de bovenkant van de balhoofdbuis steekt. Schuif de stuurpen klem op de vork stuurbuis. De stuurpen klem moet volledig op de vork stuurbuis zitten. Er mag geen ruimte zijn tussen de balhoofdbuis en de stuurpen klem. Steek het stuur in de vork stuurbuis. Zorg ervoor dat u het ver genoeg steekt om de "Minimum Insertion" (Minimum Insteek) markering op het stuur te bedekken. Lijn het stuur en het voorwiel uit en draai de stuurpen klem vast met een 13 mm (1/2") steeksleutel.

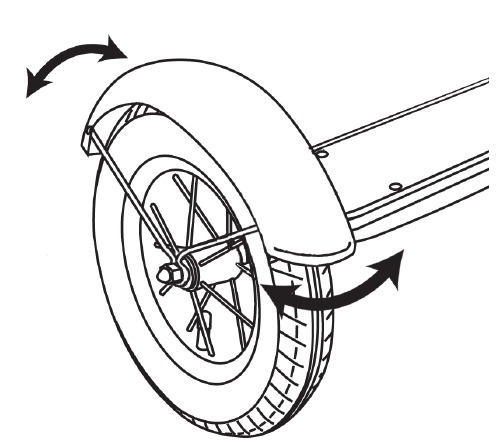

4. Inspecteer alle wielen om er zeker van te zijn dat ze vrij draaien. Als een wiel niet vrij draait, controleer dan of het spatbord niet tegen de band schuurt. Zo ja, buig het spatbord dan naar de tegenoverliggende kant waar het tegen schuurt, totdat het gecentreerd is (zie afbeelding). Terwijl u het voorwiel vasthoudt, controleert u of het stuur niet onafhankelijk van het wiel kan worden gedraaid. Controleer of de zadel carrosseriebout en de aandraaiknop het zadel stevig vasthouden. Draai indien nodig de zadel verstelknop verder aan.

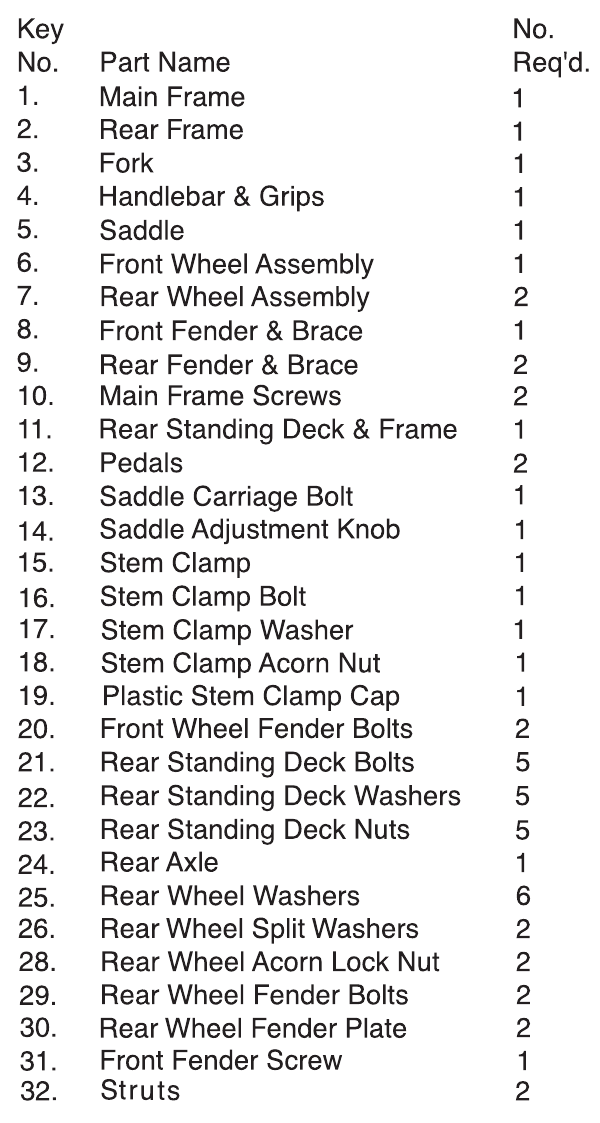

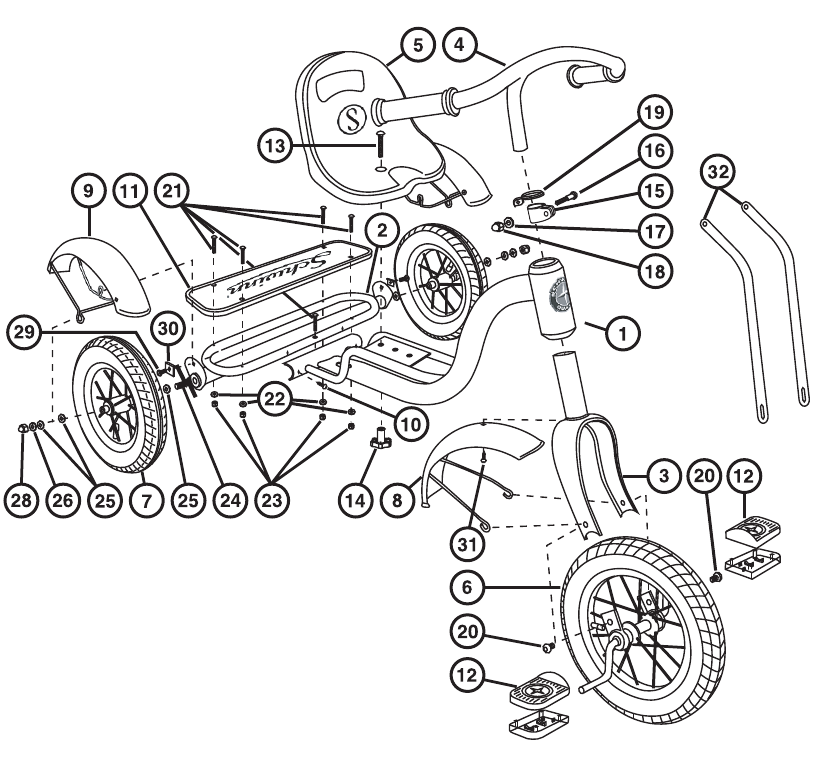

Schwinn Roadster Onderdelen Diagram

Een speciale opmerking voor ouders

In het belang van de veiligheid, zorg ervoor dat u alle informatie en instructies die bij dit product zijn inbegrepen en erop betrekking hebben, leest en begrijpt.
Dit speelgoed is bedoeld voor gebruik door kleine kinderen. Als ouder of voogd draagt u de verantwoordelijkheid om de veiligheid van uw kind te waarborgen. Om ervoor te zorgen dat dit speelgoed veilig wordt gebruikt, moet een verantwoordelijke volwassene toezicht houden op elk kind dat ermee speelt. Dit omvat het toestaan dat het alleen wordt gebruikt waar en wanneer het duidelijk veilig is voor een klein kind om dit te doen en ervoor zorgen dat het in goede staat en veilige bedrijfsconditie verkeert.

Regels voor kinderen

Om ongelukken te voorkomen, leer kinderen van jongs af aan goede rijvaardigheden met de nadruk op veiligheid.

1. De rijder moet altijd een goed passende helm dragen die voldoet aan de norm van de US Consumer Product Safety Commission (CPSC) 16 CFR 1203.
2. Continu toezicht van een volwassene vereist.
3. Slechts één rijder toestaan.
4. Overmatig gewicht kan een gevaarlijke of onstabiele situatie veroorzaken.
5. Niet spelen op opritten of de weg.
6. Niet rijden op drukke straten.
7. Niet 's nachts rijden.
8. Houd u aan alle verkeersregels, vooral stopborden en rode lichten.
9. Wees u bewust van andere wegvoertuigen achter en in de buurt.
10. Rijd niet blootsvoets - gesloten schoenen zijn beter dan sandalen.
11. Draag felgekleurde kleding.
12. Haal nooit uw handen van het stuur of uw voeten van de pedalen tijdens het bergafwaarts rijden.

De Consumer Protection Safety Commission adviseert dat het rijden met speelgoed met een kleine wieldiameter met overmatige snelheden tot instabiliteit kan leiden en wordt niet aanbevolen.
Kinderen moeten op de hoogte worden gebracht van alle mogelijke rijgevaren en correct rijgedrag voordat ze de straat op gaan

• Laat het niet aan trial and error over.

Persoonlijke zorg van PACIFICCYCLE
Onze serviceafdeling is toegewijd aan uw tevredenheid met Pacific Cycle en haar producten.
Voor vragen over prestaties, montage, bediening, onderdelen of retourneren, kunt u rechtstreeks contact opnemen met de experts van Pacific Cycle door gratis te bellen naar 1-800-626-2811
8:00 uur - 17:00 uur Central Time
Maandag t/m vrijdag
Of per e-mail op
customerservice@pacific-cycle.com
STUUR DIT ARTIKEL NIET TERUG NAAR DE WINKEL. BEL PACIFIC CYCLE VOOR HULP.

4730 East Radio Tower Lane
PO Box 344
Olney, IL 62450
Bel gratis 1-800-626-2811
Maandag - vrijdag 8:00 uur tot 17:00 uur Central Time Customerservice@pacific-cycle.com
