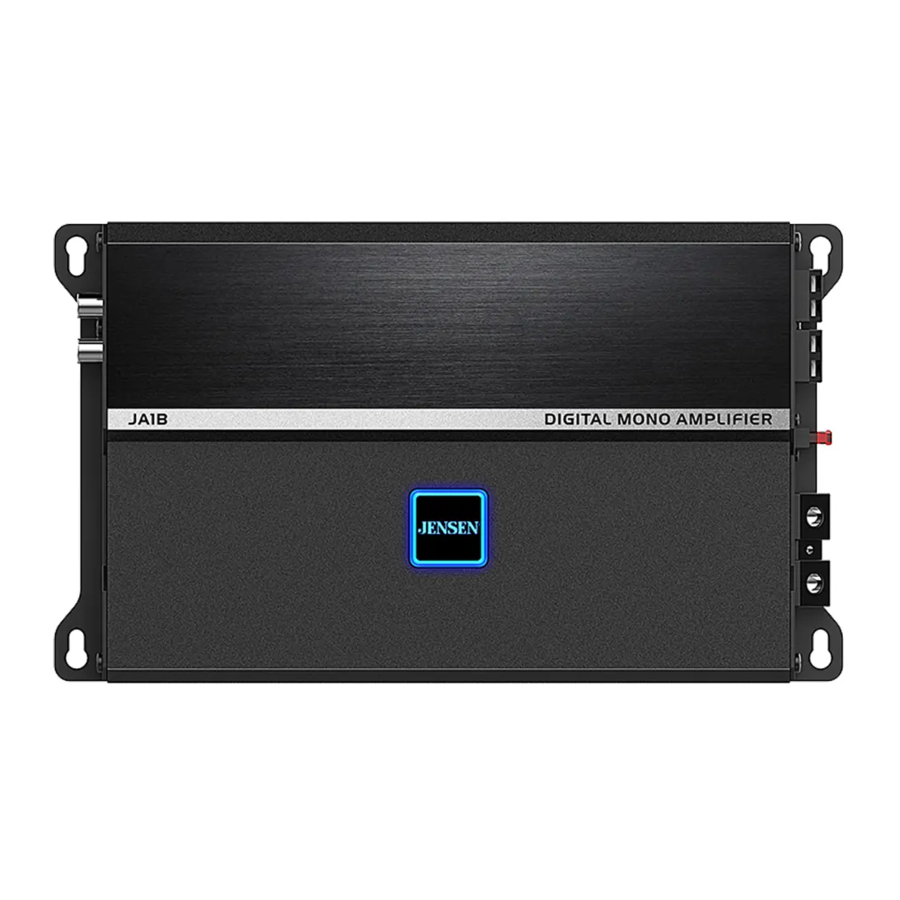

Voorbereiding
Lees de volledige handleiding voor de installatie. Vanwege de technische aard van versterkers, wordt het ten zeerste aanbevolen om uw versterker te laten installeren door een professionele installateur of een erkende dealer.
Voordat u begint
- Koppel de negatieve accupool los. (raadpleeg een gekwalificeerde technicus voor instructies)
- Vermijd het installeren van de versterker op een plaats waar deze kan worden blootgesteld aan hoge temperaturen, zoals direct zonlicht, of waar deze kan worden blootgesteld aan stof, vuil of overmatige trillingen.
- Wees uiterst voorzichtig bij het boren van gaten om schade aan brandstofleidingen of bestaande voertuigbedrading te voorkomen.
- Alle versterkerinstallaties vereisen stroom-, signaal- en luidsprekerkabels (niet inbegrepen).
- Een versterkerinstallatiekit (apart verkrijgbaar) wordt ten zeerste aanbevolen om de installatie te vergemakkelijken. Raadpleeg uw dealer voor aanbevelingen.

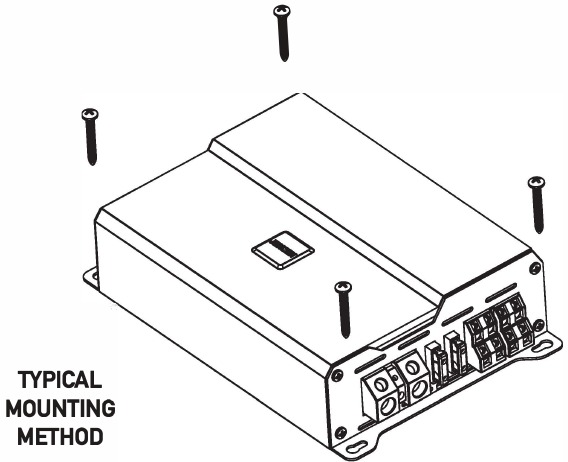

Montagelocatie
- Kies een montagelocatie voor de versterker. Voorgestelde locaties zijn onder een stoel of in de kofferbak.
- De versterker kan horizontaal (aanbevolen) of verticaal worden gemonteerd. Zorg voor optimale prestaties voor minstens 2,5 cm ruimte rondom. Monteer de versterker niet onder tapijten of waar de luchtstroom wordt beperkt.
- Installeer de versterker niet op een plaats waar deze kan worden blootgesteld aan vocht.
- De optimale montagelocatie verschilt per voertuig. Vergeet niet om alle versterkerfuncties te testen voordat u de definitieve montageprocedure voltooit.
Aansluitbeschrijvingen
OPMERKING:
Zorg ervoor dat u de specifieke instructies volgt die bij uw versterkerinstallatiekit zijn inbegrepen (niet meegeleverd met deze versterker). De onderstaande informatie dient slechts als algemene richtlijn te worden gebruikt.
Stroomdraad (+ 12V)
- Koppel de negatieve accupool los voordat u verder gaat. Raadpleeg een gekwalificeerde technicus voor instructies als u het niet zeker weet.
- Plan de kabelgeleiding voordat u kabels op lengte knipt. Begin met het leiden van de stroom + 12V-draad van de batterij naar de versterkerlocatie. Gebruik een doorvoerrubber bij het leiden van kabels door het schutbord of metalen openingen. Vermijd het leiden van de stroomdraad in de buurt van bestaande voertuigbedrading om te voorkomen dat geïnduceerde ruis het audiosysteem binnendringt.
- Wees uiterst voorzichtig bij het boren van gaten om schade aan brandstofleidingen of bestaande voertuigbedrading te voorkomen.
- De + 12V-draad MOET binnen 45 cm van de batterij worden afgezekerd ter bescherming van het elektrische systeem van het voertuig.
Aardedraad (GND)
- De aardedraad van de versterker moet zo kort mogelijk zijn (niet meer dan 90 cm of 1 meter). Kies een schoon, ongeverfd deel van metaal of het chassis van het voertuig bij het bevestigen van de aardverbinding. Zorg ervoor dat u het gebied schoonmaakt van vuil of vet.
Externe inschakeldraad (REM)
- De externe inschakeldraad wordt aangesloten op de versterker-inschakeluitgang of de antenne-uitgang van de head-unit.
Luidsprekerkabels
- Kies een luidsprekerkabel met een voldoende dikte, afhankelijk van uw exacte versterker/luidsprekercombinatie. Let op de polariteit bij het aansluiten.
- Maak geen luidsprekerkabels aan de aarde of sluit geen luidsprekerkabels aan elkaar.
Ingangssignaal
- Het ingangssignaal van de versterker wordt aangesloten op de laag niveau (RCA) of hoog niveau (luidsprekerkabel) uitgangen van de head-unit.
- Laag niveau ingangssignalen leveren de beste prestaties. Indien niet beschikbaar, gebruik dan de hoog niveau ingangen - bijvoorbeeld bij het koppelen met een fabriekshead-unit.
Stroom-/beveiligingsindicatoren
- Gekleurde LED-indicatoren lichten op vanaf de plastic stroomaansluiting.
- De blauwe LED licht op tijdens normaal bedrijf(POWER) en de rode LED-indicator is zichtbaar wanneer de versterker een storing detecteert (PROTECT).
- Gebruik niet tegelijkertijd laag- en hoog niveau ingangen. Sluit slechts één van beide aan.
- Houd laag niveau ingangen uit de buurt van stroomkabels om motorgeluid te voorkomen.
- Laat nooit kabels onder of buiten het voertuig lopen.

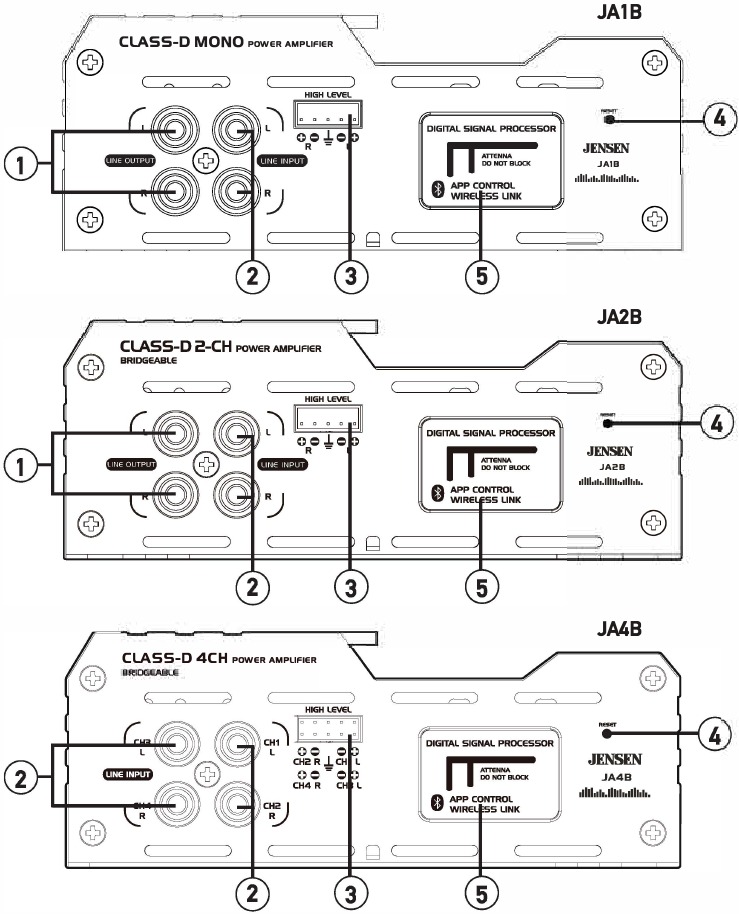

Audio-ingangen en bedieningselementen
- Lijnuitgang
- Lijningang
- Hoog niveau ingang
- Reset
- Plaats niets in dit gebied dat de radiogolven kan blokkeren, omdat dit een probleem kan zijn met uw Bluetooth-verbinding.

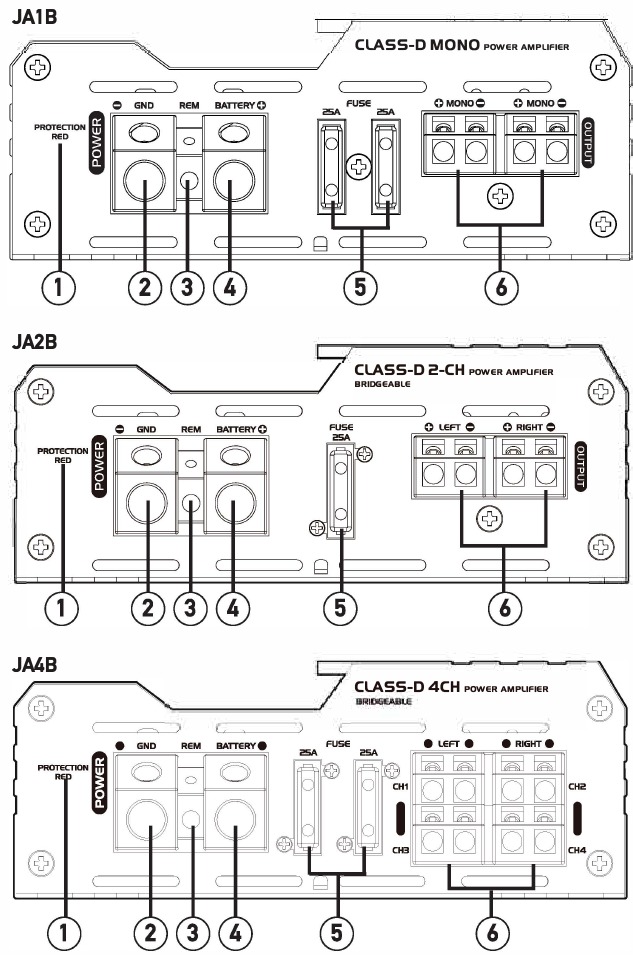

Stroom- en luidsprekeraansluitingen
- Stroom-/beveiligings-LED
- Aardverbinding
- Externe inschakeling
- + 12V DC-batterijaansluiting
- Zekering(en)
- Luidsprekeraansluitingen
Typische kabelgeleiding

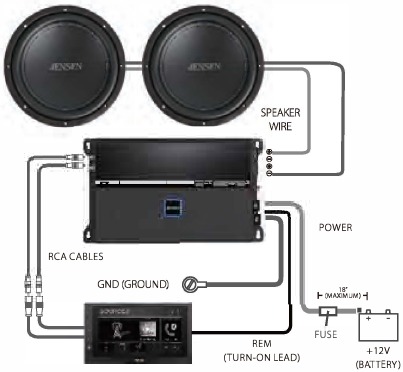

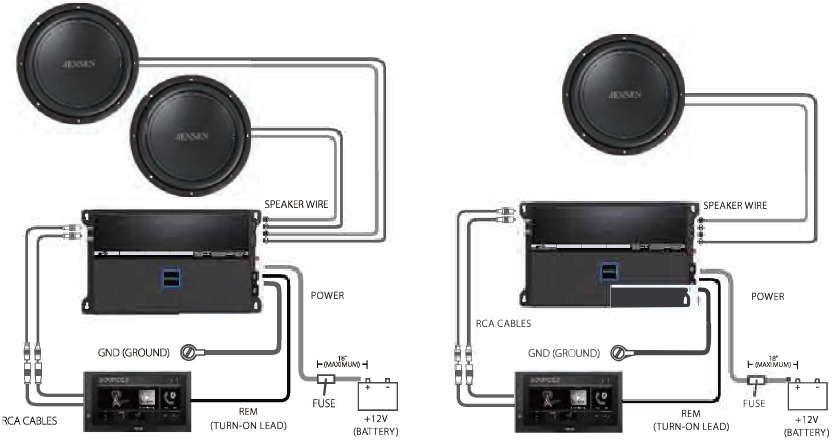

JA1B
Luidsprekers, subwoofer, head-unit, kabelset en luidsprekerkabel worden apart verkocht.

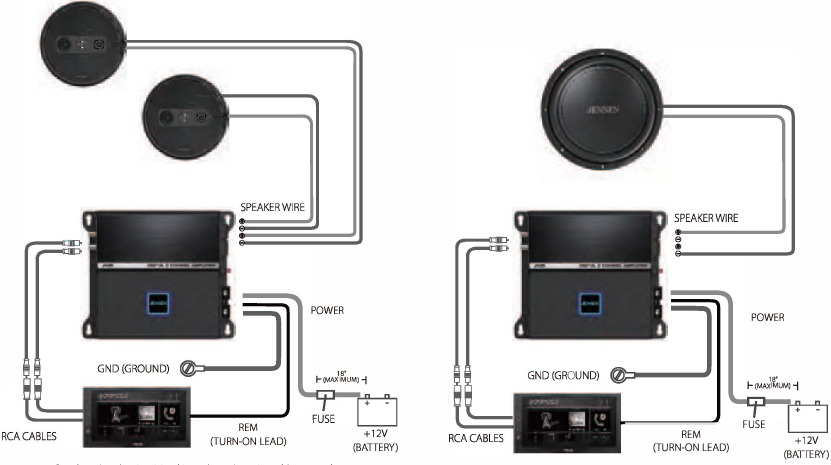

JA2B
Luidsprekers, subwoofer head-unit, kabelset en luidsprekerkabel worden apart verkocht.
JA4B
Luidsprekers, head-unit kabelset en luidsprekerkabel worden apart verkocht.
Apparaataansluitingen

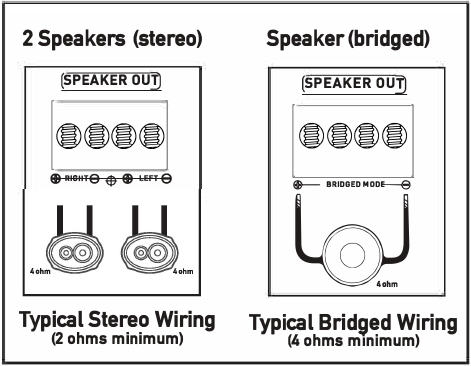

Luidsprekeraansluitingen
Sluit luidsprekerkabels aan met inachtneming van de polariteit. De minimale impedantiebelasting voor de versterkers is 2 ohm stereo en 4 ohm gebrugd. Het gebruik van lagere belastingen dan deze wordt niet aanbevolen en kan schade aan de versterker veroorzaken. De versterkers kunnen worden aangesloten voor stereo, gebrugd of stereo/gebrugde gelijktijdige werking.
Typische luidsprekeraansluitingen hierboven weergegeven
Ingangssignaalaansluitingen

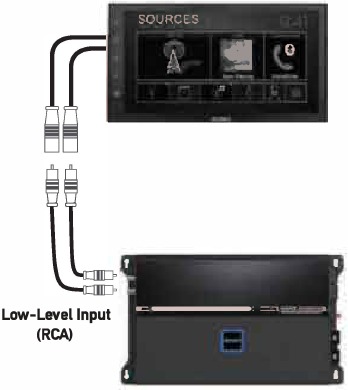

Laag niveau ingang (RCA)
Een laag niveau (RCA) ingangssignaal heeft de voorkeur voor de beste prestaties. Typische versterkerinstallaties in de kofferbak vereisen een RCA-kabel van 5 tot 6 meter. De meeste trucks en toepassingen onder de stoel vereisen een RCA-kabel van 2 tot 3 meter. Het gebruik van RCA-kabels met twisted-pair constructie minimaliseert ruis.
Hoog niveau ingang
(Luidsprekerkabel)
Hoog niveau ingangen mogen alleen worden gebruikt als er geen RCA-uitgangen beschikbaar zijn vanaf de head-unit. Sluit de luidsprekeruitgangen van de head-unit aan op de hoog niveau ingangsconnector zoals hieronder wordt weergegeven. De zwarte draad (signaalreferentieaarde) vereist mogelijk wel of geen verbinding met de chassis aarde - afhankelijk van uw specifieke installatie.
Opmerking: Gebruik niet tegelijkertijd laag- en hoog niveau ingangen - sluit slechts één van beide aan.
Controller App Downloaden/Installatie
Scan de bovenstaande QR-code om de Jensen DSP Amplifier Controller-app te downloaden van de Apple App Store of Google Play Store naar uw smartphone of tablet.
Gebruik de app om functies te bedienen, waaronder: X-Over. EQ, RGB-lichtaanpassing. Volume en andere versterkerinstellingen rechtstreeks vanaf uw smartphone of tablet via Bluetooth.
Opmerking:
JA-versterkers ondersteunen geen audiostreaming en handsfree bellen via Bluetooth.

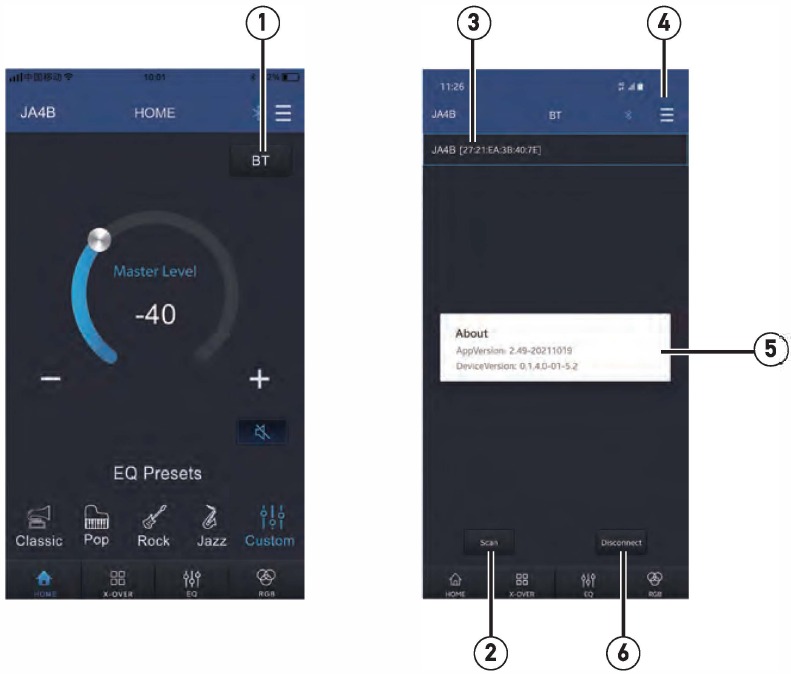

Bluetooth-koppeling met app en AMP
- Raak het BT-icoon
![]()
aan. - Raak het Scan-icoon
![]()
aan om de Bluetooth-versterker te zoeken. - Bluetooth-versterkerlijst
![]()
om weer te geven welke versterker is gekoppeld. (Als er slechts één versterker is geïnstalleerd, wordt één versterkermodelnummer weergegeven.) - Selecteer het versterkermodelnummer dat u wilt installeren in de apparaatlijst
![]()
- Raak het vervolgkeuzemenu-icoon
![]()
aan om het versienummer van de app en de versterker weer te geven en om te zien of de Bluetooth-koppeling succesvol is voltooid ![]()
- Raak Disconnect (Verbinding verbreken)
![]()
aan om de verbinding tussen de versterker en de app te verbreken.
aan.
aan om de Bluetooth-versterker te zoeken.
om weer te geven welke versterker is gekoppeld. (Als er slechts één versterker is geïnstalleerd, wordt één versterkermodelnummer weergegeven.)
aan om het versienummer van de app en de versterker weer te geven en om te zien of de Bluetooth-koppeling succesvol is voltooid
aan om de verbinding tussen de versterker en de app te verbreken.JENSEN DSP AMP App-bediening
| Input level Control (Master Level at HOME Mode) | De ingangsniveauregeling (versterking) wordt gebruikt om de best mogelijke overeenkomst te verkrijgen tussen de audio-uitgang van de head-unit en de versterkeringang. Begin door de ingangsniveauregeling volledig tegen de klok in te draaien. Vervolgens. draait u de volumeregeling van de head-unit ongeveer 3/4 open. Pas de ingangsniveauregeling met de klok mee aan totdat hoorbare vervorming wordt gehoord, draai hem dan lichtjes tegen de klok in om de beste overeenkomst te verkrijgen. Herhaal dit voor alle ingangsniveauregelingen. |
| X-OVERMode (JA2B and JA4B) | De crossover wordt gebruikt om frequenties boven of onder een bepaald punt uit te filteren. Kies LPF bij gebruik van de versterker met subwoofers. HPF bij gebruik met middenbereik-/tweetercombinaties en FULL bij gebruik met coaxiale luidsprekers. Opmerking: Kies FULL bij gebruik van de versterker in stereo/ overbrugde gelijktijdige modus. In deze modus. zijn passieve crossovers vereist. Het niet gebruiken van de juiste passieve componenten kan de versterker en/of luidsprekers beschadigen. Raadpleeg een gekwalificeerde professional voor aanbevelingen. |
| X-OVER Mode (JA1B) | JA 1 B (Mono)-versterker werkt alleen met LPF. |
| X-OVER Control | Met deze regelaar kan de crossoverfrequentie nauwkeurig worden aangepast. |
| Bass Boost | Deze regelaar biedt extra boost bij 45Hz bij gebruik met subwoofers. Pas deze regelaar voorzichtig aan - omdat onjuist gebruik de luidsprekers kan beschadigen! |
| EQ Presets | Selecteer een van de volgende EQ-voorinstellingen: Classic, Pop. Rock. Jazz. Custom (hiermee kan de gebruiker aangepaste EQ-instellingen invoeren). |
| Custom EQ | Custom EQ van EQ Presets is geselecteerd om de aangepaste audio-instellingen te maken en elke versterking per frequentie kan worden aangepast in de EQ-modus van de app. |
| RGB Color | Hiermee kan de versterkerverlichting worden uit- of ingeschakeld in de RGB-modus van de app. Eén kleur of meerdere kleuren kunnen worden bediend. |
Specificaties
| JA1B | |
| Continu | 290W RMS x 1 kanaal bij 40 |
| Uitgangsvermogen: | 470W RMS x 1 kanaal bij 20 595W RMS x 1 kanaal a 10 (50Hz en 1% THD+N) |
| Dynamisch vermogen: | 300W x 1 kanaal bij 50Hz bij 4 0 545W x 1 kanaal bij 50Hz bij 2 0 640W x 1 kanaal bij 50Hz bij 10 (1% THD+N) |
| Maximum | 325W x 1 kanaal bij 50Hz bij 40 |
| Dynamisch vermogen: | 565W x 1 kanaal bij 50Hz bij 20 690W x 1 kanaal bij 50Hz bij 10 (10% THD+N) |
| Signaal-ruisverhouding: | 68dBA referentie 1 Watt RMS |
| THD+N: | <0.09% bij 1 Watt RMS van 20Hz tot 300Hz |
| Afmetingen versterker: | 2.16"x 9.56"x 5.59"(H x B x D) |
| JA2B | |
| Continu | 95W RMS x 2 kanalen bij 40 |
| Uitgangsvermogen: | 105W RMS x 2 kanalen bij 20 225W RMS x 1 kanaal bij 40 BRIDGED (1% THD+N) |
| Dynamisch vermogen: | 100W x 2 kanalen bij 1 kHz bij 40 110W x 2 kanalen bij 1 kHz bij 2 0 230W x 1 kanaal bij 1 kHz bij 40 BRIDGED (1% THD+N) |
| Maximum | 140W x 2 kanalen bij 1 kHz bij 40 |
| Dynamisch vermogen: | 170W x 2 kanalen bij 1 kHz bij 2 0 310W x 1 kanaal bij 1 kHz bij 40 BRIDGED (10% THD+N) |
| Signaal-ruisverhouding: | 72dBA referentie 1 Watt RMS |
| THD+N: | <0.14% bij 1 Watt RMS van 20Hz tot 20kHz |
| Afmetingen versterker: | 2.16"x 6.57"x 5.59"(H x B x D) |
| JA4B | |
| Continu | 90W RMS x 4 kanalen bij 40 |
| Uitgangsvermogen: | 115W RMS x 4 kanalen bij 20 230W RMS x 2 kanalen bij 40 BRIDGED (1% THD+N) |
| Dynamisch vermogen: | 100W x 4 kanalen bij 1 kHz bij 40 125W x 4 kanalen bij 1 kHz bij 20 255W x 2 kanalen bij 1 kHz bij 40 BRIDGED (1% THD+N) |
| Maximum | 125W x 4 kanalen bij 1 kHz bij 40 |
| Dynamisch vermogen: | 185W x 4 kanalen bij 1 kHz bij 20 365W x 2 kanalen bij 1 kHz bij 40 BRIDGED (10% THD+N) |
| Signaal-ruisverhouding: | 70dBA referentie 1 Watt RMS |
| THD+N: | <0.15% bij 1 Watt RMS van 20Hz tot 20kHz |
| Afmetingen versterker: | 2.16"x 8.38"x 5.59"(H x B x D) |
Probleemoplossing
| Probleem | Oorzaak | Adion |
Apparaat gaat niet aan/geen LED-stroomindicator | + 12V-draad niet aangesloten of onjuiste spanning. REM-draad niet aangesloten of onjuiste spanning | Controleer aansluitingen op de juiste spanning (11-16VDC) |
| GND-draad niet aangesloten | Controleer de aansluiting op aarde | |
| Zekering(en) doorgebrand | Vervang de zekering(en) | |
Apparaat heeft stroom - LED is groen maar geen geluid | Luidsprekerdraden niet aangesloten | Controleer de aansluitingen op de luidsprekers |
| Volume helemaal omlaag gedraaid | Verhoog het volumeniveau op de head-unit | |
| Een of meer luidsprekerdraden raken elkaar of raken het chassis | Isoleer alle blanke luidsprekerdraden van elkaar en van het chassis | |
| Luidspreker(s) defect of beschadigd | Controleer/vervang de luidspreker(s) | |
| Ingangssignaal niet aangesloten | Controleer de hoge of lage niveau-ingangen op een juiste aansluiting | |
Apparaat blaast zekeringen op | Onjuiste zekeringwaarde | Gebruik zekering(en) met de juiste waarde |
| + 12V-draad raakt het chassis | Controleer op een beknelde draad | |
| Luidspreker(s) defect of beschadigd | Controleer/vervang de luidspreker(s) | |
Motorgeluid | Slechte aarding | Zorg ervoor dat de versterker is geaard op schoon, blank metaal |
| Signaalaardlus of RFI (radiofrequentie-interferentie) | Leid RCA-kabels om van bestaande bedrading met hoge stroomsterkte | |
LED brandt rood (beveiligingsmodus) | Een of meer luidsprekerdraden raken elkaar of raken het chassis | Isoleer alle blanke luidsprekerdraden van elkaar en van het chassis |
| Luidspreker(s) defect of intern beschadigd (kortgesloten) | Controleer/vervang de luidspreker(s) | |
| Luidsprekerbelasting minder dan 2 ohm (stereo). Luidsprekerbelasting minder dan 4 ohm (overbrugd) | Pas de luidsprekerbelasting aan - de versterker werkt niet al minder dan 4 ohm wanneer overbrugd | |
Vervormde audio-uitgang | Onjuist ingangssignaaltype of ingangsniveau te hoog | Controleer de aansluitingen en verlaag/pas het ingangsniveau aan |
Lage audio-uitgang | Onjuist ingangssignaaltype of ingangsniveau te laag | Controleer de aansluitingen en verhoog/pas het ingangsniveau aan |
Beperkte garantie van één of drie jaar
Neem voor meer informatie en de locatie van het dichtstbijzijnde erkende servicecentrum op een van de volgende manieren contact met ons op:
- Bel ons gratis op (888) 921-4088
(maandag-vrijdag, 9:00 uur tot 17:00 uur EST) - E-mail ons op cs@jensenmobile.com
