VOORBEREIDING
Aan de slag
Lees de volledige handleiding voor installatie. Vanwege de technische aard van versterkers wordt sterk aangeraden dat uw Jensen JW10A wordt geïnstalleerd door een professionele installateur of een geautoriseerde dealer.
Voordat u begint
- Koppel altijd de negatieve accuklem los. Raadpleeg een gekwalificeerde technicus voor instructies als u het niet zeker weet.
- Vermijd het installeren van de versterker op een plaats waar deze wordt blootgesteld aan hoge temperaturen, zoals direct zonlicht, of waar deze wordt blootgesteld aan stof, vuil of overmatige trillingen.
- Wees uiterst voorzichtig bij het boren van gaten om schade aan brandstofleidingen of bestaande voertuigbedrading te voorkomen.
- Alle versterkerinstallaties vereisen stroom-, signaal- en luidsprekerkabels (niet inbegrepen).
- Een versterkerinstallatiekit (apart verkrijgbaar) wordt sterk aanbevolen om de installatie te vergemakkelijken. Raadpleeg uw dealer voor aanbevelingen.
Montage locatie
Kies een montageplaats voor de JW10A. Voorgestelde locaties zijn achter een stoel of in de kofferbak.
Zorg voor optimale prestaties voor minstens 2,5 cm ruimte rondom de versterker.
Monteer de JW10A niet onder tapijten of waar de luchtstroom wordt beperkt.
Installeer de JW10A niet waar deze kan worden blootgesteld aan vocht.
De optimale montageplaats verschilt per voertuig. Vergeet niet om alle versterkerfuncties te testen voordat u de definitieve montageprocedure voltooit.
INSTALLATIE
Veiligheid eerst
De volgende instructies zijn bedoeld om de veiligheid te waarborgen tijdens de installatie en het gebruik van de JW10A. Het niet opvolgen van deze instructies kan leiden tot letsel of schade aan het apparaat of voertuig.
De volgende installatie-instructies zijn bedoeld als basisrichtlijn. Als u zich niet zeker voelt over het zelf installeren van dit luidsprekersysteem, raadt Jensen aan de diensten in te roepen van een professioneel auto-audio-installatiecentrum.
Lees voor de installatie de volgende richtlijnen door:
- Zorg ervoor dat u de instructies zorgvuldig leest en begrijpt voordat u probeert dit product te installeren.
- Als er extra bedrading nodig is, raden we aan om alle draden aan te leggen voordat u uw behuizing op zijn plaats monteert.
- Gebruik connectors van de hoogste kwaliteit die beschikbaar zijn om betrouwbare prestaties te garanderen en signaal- of stroomverlies te minimaliseren.
- Leg nooit luidsprekerkabels onder uw voertuig. Het leggen van luidsprekerkabels in het voertuig biedt de beste bescherming tegen uitlaatgassen, hitte en milieu-elementen.
- Vermijd het leggen van kabels over, in de buurt van of door scherpe oppervlakken. We raden u ook aan rubberen doorvoertules te gebruiken om kabels te beschermen die door metaal worden geleid, vooral het firewall.
- Vermijd het leggen van de luidsprekerkabel naar de versterker in de buurt van bronnen van hoge stroomsterkte (d.w.z. kabelbomen, accukabels).
Aansluitbeschrijvingen
Opmerking: zorg ervoor dat u de specifieke instructies volgt die bij uw versterkerinstallatiekit zijn inbegrepen (niet meegeleverd met deze versterker). De onderstaande informatie dient alleen te worden gebruikt als algemene richtlijn.
Stroomdraad (+12V)
- Koppel de negatieve accuklem los voordat u verdergaat. Raadpleeg een gekwalificeerde technicus voor instructies als u het niet zeker weet.
- Plan de kabelgeleiding voordat u kabels op lengte knipt. Begin met het leggen van de stroom + 12V-draad van de batterij naar de versterkerlocatie. Gebruik een doorvoerrubber wanneer u kabels door het firewall of metalen openingen legt. Vermijd het leggen van de stroomdraad in de buurt van bestaande voertuigbedrading om te voorkomen dat geïnduceerde ruis het audiosysteem binnendringt.
- Wees uiterst voorzichtig bij het boren van gaten om schade aan brandstofleidingen of bestaande voertuigbedrading te voorkomen.
- De +12V-draad MOET binnen 45 cm van de batterij worden afgezekerd ter bescherming van het elektrische systeem van het voertuig.
Aardedraad (GND)
- De aardedraad van de versterker moet zo kort mogelijk zijn. Kies een schoon, ongelakt gedeelte van metaal of het voertuigchassis bij het bevestigen van de aardverbinding. Zorg ervoor dat u het gebied reinigt van vuil of vet.
Externe inschakeldraad (REM)
- De externe inschakeldraad wordt aangesloten op de inschakeldraad van de versterker van de head-unit of een andere geschakelde 12 volt-bron.
Ingangssignaal
- Het ingangssignaal van de versterker wordt aangesloten op de laag- (RCA) of hoog niveau (luidsprekerkabel) uitgangen van de receiver.
Leg nooit kabels onder of buiten het voertuig.

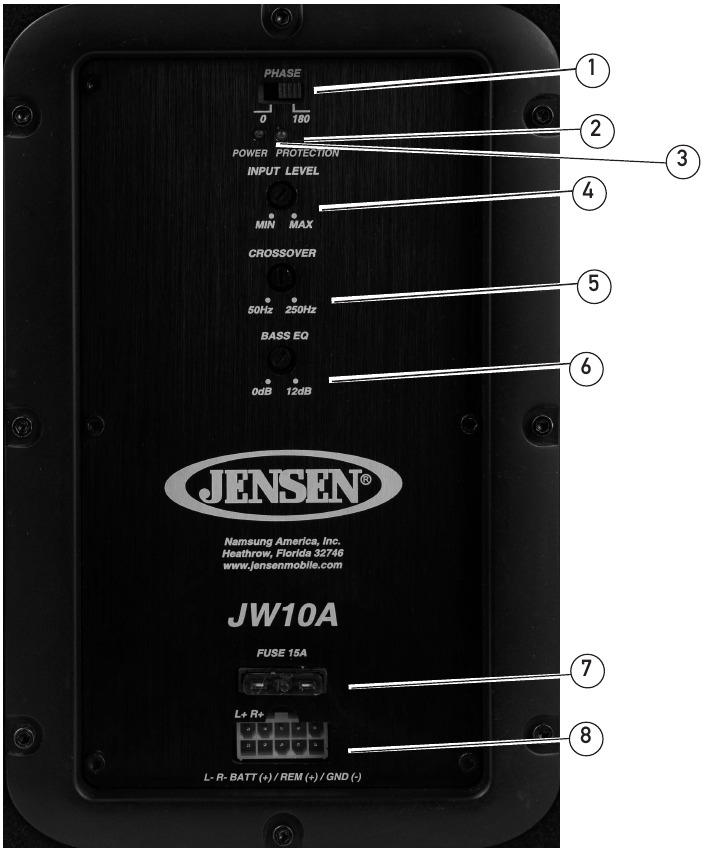

Aansluitingen en bedieningselementen
- Fasebediening
- Stroomindicator
- Beveiligingsindicator
- Ingangsniveaubediening
- Crossover-frequentie
- Bass EQ
- Zekering (15A)
- Stroom- / ingangsconnector

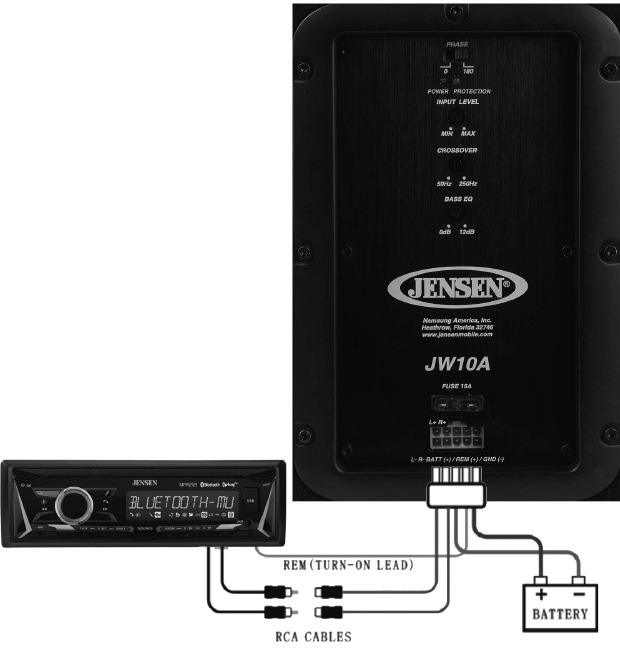

Typische kabelgeleiding
Hoog niveau ingang (luidsprekerkabel)
Hoog niveau ingangen mogen alleen worden gebruikt als er geen RCA-uitgangen beschikbaar zijn vanaf de head-unit. Sluit de luidsprekeruitgangen van de head-unit aan op de hoog niveau ingangsconnector, zoals hieronder weergegeven. De zwarte draad (signaalreferentie-aarde) vereist mogelijk wel of geen verbinding met de chassis-aarde - afhankelijk van uw specifieke installatie. Gebruik niet tegelijkertijd ingangen van laag en hoog niveau. Sluit slechts één van beide aan.
Hoofdstroomaansluitingen
Sluit BAT+, GND en REM-draden dienovereenkomstig aan. Een geschikte zekering MOET op de BAT+-kabel worden geïnstalleerd binnen 45 cm van de batterij ter bescherming van het elektrische systeem van het voertuig.
Zekeringwaarde
Wanneer u de zekering vervangt, moet u ervoor zorgen dat de nieuwe zekering van het juiste type en ampèrage is. Het gebruik van een onjuiste zekering kan de versterker beschadigen. De JW10A gebruikt (1) 15 ampère ATO-stijl zekering.
Draadgrootte stroom/aarde
Gebruik voor optimale prestaties alleen 12 gauge draad of groter. Zorg ervoor dat u dezelfde maat stroom- en aardedraad gebruikt.
Montage 1
Stap 1
Bevestig de meegeleverde montagebeugels op de gewenste locatie van de kofferbak of hatchback van uw voertuig, zoals afgebeeld. de basis.
Stap 2
Rijg de montageriemen zo dat ze door de beugels op de basis lopen.
Stap 3
Plaats de JW10A op de beugels zoals weergegeven.
Stap 4
Rijg de montageriemen door de gespen.
Stap 5
Trek aan de riemen om de gespen zo strak mogelijk vast te maken.
Achteraanzicht van correcte installatie
Vooraanzicht van correcte installatie
Montage 2
Stap 1
Bevestig de meegeleverde montagebeugels op de gewenste locatie van de kofferbak of hatchback van uw voertuig, zoals afgebeeld.
Stap 2
Rijg de montageriemen zo dat ze door de beugels op de basis lopen.
Stap 3
Plaats de JW10A op de beugels zoals weergegeven.
Stap 4
Rijg de montageriemen door de gespen.
Stap 5
Trek aan de riemen om de gespen zo strak mogelijk vast te maken.
Achteraanzicht van correcte installatie
Vooraanzicht van correcte installatie
Bedieningsinstallatie en -aanpassing
| Ingangssignaal aansluitingen laag niveau (RCA) | Laag niveau (RCA) ingangssignaal heeft de voorkeur voor de beste prestaties. Typische installaties in de kofferbak vereisen een RCA-kabel van 5 tot 6 meter. De meeste vrachtwagens en toepassingen achter de stoel vereisen een RCA-kabel van 2 tot 3,5 meter. Het gebruik van RCA-kabels met twisted pair-constructie minimaliseert ruis. |
| Crossover-frequentiebediening | De instelbare crossover wordt gebruikt om frequenties boven 50Hz ~ 250Hz uit te filteren. Pas deze aan waar de geluidsuitvoer van de JW10A samengaat met de rest van het geluidssysteem. |
| Fasebediening | De fasebediening compenseert de vertraging tussen de uitvoer van de JW10A en de rest van het geluidssysteem. Begin met de fasebediening ingesteld op 0 graden. Als het geluid voldoende is vanaf de normale luisterpositie in het voertuig, is geen verdere aanpassing nodig. Als het geluid dun is of bas mist, past u de fasebediening aan totdat de bas vol en pittig is. |
| Ingangsniveaubediening | De ingangsniveaubediening (LEVEL) wordt gebruikt om de best mogelijke overeenkomst te verkrijgen tussen de audio-uitvoer van de head-unit en de versterkeringang. Begin met het volledig linksom draaien van de ingangsniveaubediening. Draai vervolgens de volumebediening van de head-unit ongeveer 3/4 van de weg omhoog. Pas de ingangsniveaubediening met de klok mee aan totdat er hoorbare vervorming wordt gehoord en vervolgens lichtjes tegen de klok in om de beste overeenkomst te bieden. |
| LED-indicator | De LED-indicator brandt groen tijdens normaal bedrijf. |
Probleemoplossing
| Probleem | Oorzaak | Actie |
| Apparaat schakelt niet in (geen stroom-LED-indicator) | BAT+-draad niet aangesloten of onjuiste spanning REM-draad niet aangesloten of onjuiste spanning | Controleer aansluitingen op de juiste spanning (11 ~ 16VDC) |
| GND-draad niet aangesloten | Controleer de verbinding met de aarde | |
| Zekering(en) doorgebrand | Vervang de zekering(en) | |
| Apparaat heeft stroom - LED is groen (maar geen geluid) | Volume helemaal omlaag gedraaid | Verhoog het volume niveau een Thead-unit |
| Luidspreker defect of beschadigd | Controleer / vervang de luidspreker | |
| Ingangssignaal niet aangesloten | Controleer ingangen van hoog of laag niveau op de juiste aansluiting | |
| Apparaat blaast zekering(en) door | Onjuiste zekeringwaarde | Gebruik zekering(en) met de juiste waarde |
| BAT+-draad raakt de chassis-aarde | Controleer op beknelde draad | |
| Luidspreker defect of beschadigd | Controleer / vervang de luidspreker | |
| Motorgeluid | Slechte aardverbinding | Zorg ervoor dat de versterker is geaard op schoon, blank metaal |
| Signaalaardlus of RFI (radiofrequentie-interferentie) | Leid RCA-kabels om van bestaande hoogspanningsbedrading | |
| Vervormde audio-uitvoer | Onjuist ingangssignaalsoort of ingangsniveau te hoog | Controleer de aansluitingen en verlaag / pas het ingangsniveau aan |
| Lage audio-uitvoer | Onjuist ingangssignaalsoort of ingangsniveau te laag | Controleer de aansluitingen en verhoog of pas het ingangsniveau aan |
| Zwakke bas | Laagfrequente uitvoer is uit fase | Pas de fasebediening naar behoefte aan |
Specificaties
| Maximaal uitgangsvermogen | 300 watt |
| Continu uitgangsvermogen | 100 watt |
| Frequentiebereik | 40-250Hz |
| Bedrijfsspanning | 11.0VDC ~ 14.4VDC toegestaan |
| Impedantie | 4 Ohm |
| Crossover-frequentie | 50–250Hz |
| Versterkertype | Klasse A/B |
| Fase | 0–180 graden |
| Zekering | 15 ampère ATO |
| Afmetingen | Diepte (staand): 20,0 cm / Diepte (liggend): 32,0 cm Hoogte (staand): 32,0 cm / Hoogte (liggend): 20,0 cm Breedte (staand): 42,0 cm / Breedte (liggend): 42,0 cm |
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
