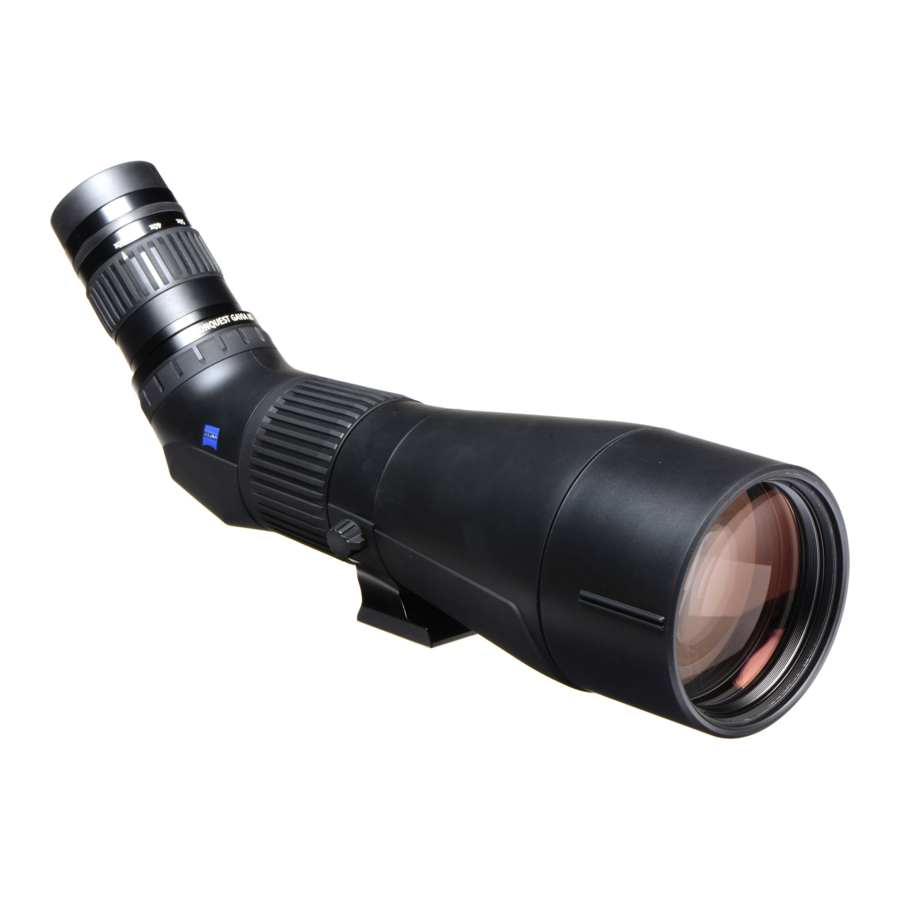

ZEISS CONQUEST GAVIA 85 - Handleiding spotting scopes
INSTRUCTIES VOOR GEBRUIK
Het oculair plaatsen en verwijderen

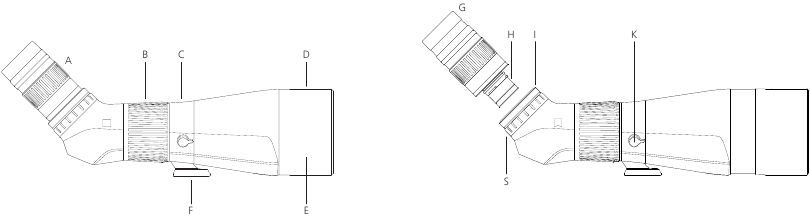

Verwijder de beschermkap van het oculair (A) en de beschermende bajonetdeksel van de spotting scope. Om het oculair te plaatsen, moet de witte stip op het oculair (H) overeenkomen met de witte stip op de oculairhouder van de spotting scope (I). Zorg ervoor dat de veiligheidsring (S) op de spotting scope zich op de linkerstop bevindt door deze naar links te draaien. Plaats nu het oculair en draai het naar rechts (met de klok mee) tot het stopt. Draai vervolgens de veiligheidsring (S) op de spotting scope naar rechts naar de beveiligde stopstand.
Om het oculair te verwijderen, draait u eerst de veiligheidsring (S) op de spotting scope tot deze stopt. Draai nu het oculair naar links (tegen de klok in) tot het stopt. Trek het oculair voorzichtig naar buiten om het te verwijderen.
Statiefmontage
Vanwege de hoge vergroting wordt observatie zonder statief afgeraden. De statiefvoet van de ZEISS CONQUEST GAVIA 85 (F) heeft 3/8" en 1/4" schroefdraad (via geïntegreerde schroefdraadinzet) waarmee de ZEISS CONQUEST GAVIA 85 op alle gangbare statieven kan worden gemonteerd. Maar de statiefvoet van de ZEISS CONQUEST 85 past direct op alle statiefkoppen behalve de standaardplaat 200PL.
Met de statiefring (C) op uw ZEISS CONQUEST GAVIA 85 kunt u de spotting scope rond de lengteas draaien, zodat u de kijkrichting van het schuine oculair naar wens kunt wijzigen. Om dit te doen, draait u de vastzetschroef (K) op de statiefhouder los (draai tegen de klok in) en draait u vervolgens de spotting scope in de gewenste richting. De beste vergrendeling wordt bereikt in de vergrendelingsposities die elke 45° beschikbaar zijn.
Observatie met en zonder bril
Gebruik voor observatie zonder bril het oculair met de oogschelp (G) losgeschroefd. Om de oogschelp los te schroeven, draait u deze naar links.
De oogschelp reinigen en vervangen
De oogschelp kan volledig worden losgeschroefd voor reiniging of vervanging. Schroef de oogschelp los tot deze stopt en ga in dezelfde richting door de schroefdraad. Om hem terug te plaatsen, volgt u de omgekeerde volgorde.
Scherpstellen
De ZEISS CONQUEST GAVIA 85 heeft een focusring (B) waarmee u uw beeld kunt scherpstellen afhankelijk van de afstand. Draai hem naar links om scherp te stellen op oneindig en naar rechts voor het korte bereik.
Zonnekap
De zonnekap (E) houdt fel zonlicht buiten en beschermt tegelijkertijd tegen de regen. De richtingaanduiding (D) op de lenskap maakt het gemakkelijker om op een object scherp te stellen.
VERZORGING EN OPSLAG
De ZEISS CONQUEST GAVIA 85 heeft geen speciale verzorging nodig. Veeg geen grove vuildeeltjes (bijv. zand) van de lenzen, maar blaas ze weg of gebruik een fijn borsteltje om ze te verwijderen. Vingerafdrukken kunnen na een tijdje de oppervlakken aantasten. De gemakkelijkste manier om optische oppervlakken te reinigen, is door erop te ademen en ze zachtjes te wrijven met een schone lensreinigingsdoek.
Bewaren op een droge plaats met goede ventilatie helpt schimmelvorming op de lens te voorkomen.
Eveready-hoezen, die als accessoire verkrijgbaar zijn, zijn bijzonder geschikt voor opslag en transport.
RESERVEONDERDELEN
Mocht u reserveonderdelen nodig hebben voor uw spotting scope, bijv. een beschermhoes, neem dan contact op met uw vakhandelaar of onze aftersales-service. U kunt de aftersales-adressen voor uw land vinden op: www.zeiss.com
ACCESSOIRES VOOR UW PRODUCT
*Accessoire is niet inbegrepen in de leveringsomvang
TECHNISCHE SPECIFICATIES
| Vergroting | 30x – 60x |
| Brandpuntsafstand in mm | 493 |
| Effectieve objectieflensdiameter in mm | 85 |
| Gezichtsveld m / 1000 m (ft / 1000 yds) | 33.2 – 22.7 (99.62 – 68.10) |
| Filterdraad aan de objectieflenszijde | M 86 x 1 |
| Kortste scherpstelafstand in m (ft) | 3.5 (11.5) |
| Uittredepupilafstand in mm | 15.5 – 16.7 |
| Gevuld met stikstof | Ja |
| Waterdichtheid in mbar | 400 |
| Bedrijfstemperatuur C° (F°) | - 20 / + 63 (- 4 / + 145) |
| Hoogte in mm (in) | 161 (6.4) |
| Breedte in mm (in) | 101 (3.9) |
| Lengte in mm (in) | 398 (15.7) |
| Gewicht in g (oz) | 1700 (60) |
INFORMATIE VOOR UW VEILIGHEID
Milieu-invloeden
- Kijk nooit rechtstreeks in de zon of laserlichtbronnen met de spotting scope, omdat dit ernstige schade aan uw ogen kan veroorzaken.
- Stel het apparaat niet gedurende langere tijd bloot aan de zon zonder beschermhoes. De objectieflens en het oculair kunnen als een vergrootglas werken en de interne componenten beschadigen.
- Laat het apparaat niet vallen en vermijd directe impact erop.
- Vermijd aanraking van het metalen oppervlak na zonnestraling of kou.
Verstikkingsgevaar
- Houd de verwijderbare buitenste delen van het apparaat buiten het bereik van kinderen (verstikkingsgevaar).
- Sta alleen geautoriseerde werkplaatsen of werknemers van Carl Zeiss Sports Optics GmbH toe reparaties uit te voeren. Als u het apparaat laat repareren door niet-geautoriseerde werkplaatsen of het onjuist opent, vervalt de garantie.
Carl Zeiss
Sports Optics GmbH
ZEISS Group
Gloelstraße 3 – 5
35576 Wetzlar
www.zeiss.com
